MODE D'EMPLOI WAP300N LINKSYS

Guide de l'utilisateur

Linksys WAP300N Linksys WAP300N Table des matières

Comment utiliser le mode Amplificateur de signal sans fil . . . 15

Contenu de l'emballage . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Vue arrière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Vue de dessous . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

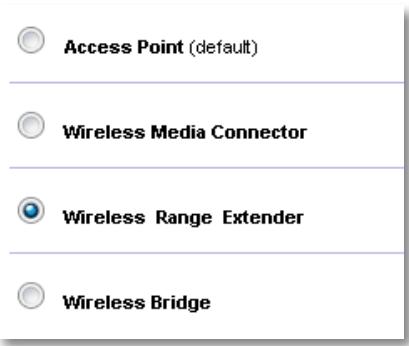

Comment sélectionner le mode Amplificateur de signal sans fil

Comment exécuter une recherche de site réseau sans fil Comment utiliser Wi-Fi Protected Setup (Configuration protégée par Wi-Fi) Configuration manuelle de votre WAP300N

Comment utiliser le mode Pont sans fil . . . . . . . . . . . . . . . 16

Configuration : notions de base

Comment développer votre réseau domestique . . . . . . . . . . 3 Qu'est-ce qu'un réseau ? Comment développer votre réseau domestique

Où trouver une aide supplémentaire . . . . . . . . . . . . . . . . . . 3

Modes de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . 4 Mode Point d'accès Mode Connecteur multimédia sans fil Mode Amplificateur de signal sans fil Mode Pont sans fil

Comment installer votre WAP300N . . . . . . . . . . . . . . . . . . . 8

Comment ouvrir l'utilitaire basé sur le navigateur Web . . . . . . 8 Comment utiliser le mode Point d'accès . . . . . . . . . . . . . . . .9 Comment sélectionner le mode Point d'accès Comment utiliser Wi-Fi Protected Setup (Configuration protégée par Wi-Fi) Configuration manuelle de votre WAP300N Comment configurer la sécurité sans fil

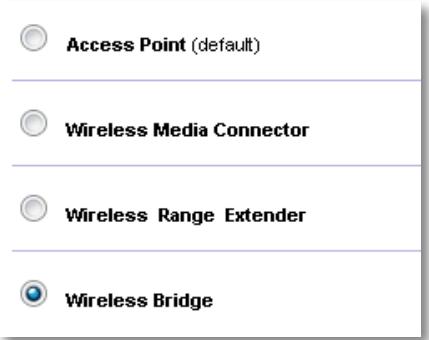

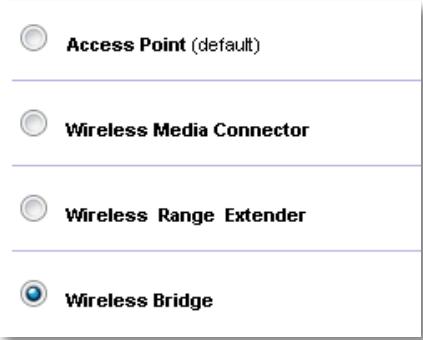

Comment sélectionner le mode Pont sans fil

Comment configurer le mode Pont sans fil Comment configurer la sécurité sans fil

Configuration : Avancée

Comment configurer le filtre MAC . . . . . . . . . . . . . . . . . . Comment configurer QoS (Qualité de service) . . . . . . . . . . . Comment modifier l'adresse IP . . . . . . . . . . . . . . . . . . . . Comment modifier le mot de passe . . . . . . . . . . . . . . . . . Comment modifier le délai d'inactivité . . . . . . . . . . . . . . . Comment désactiver l'accès administratif sans fil . . . . . . . . . Comment changer la langue du navigateur de l'utilitaire basé sur le Web . . . . . . . . . . . . . . . . . . . . . . . .

Comment utiliser le mode Connecteur multimédia sans fil . . . 12

Comment sélectionner le mode Connecteur multimédia sans fil Comment exécuter une recherche de site réseau sans fil Comment utiliser Wi-Fi Protected Setup (Configuration protégée par Wi-Fi) Configuration manuelle de votre WAP300N

Linksys WAP300N Table des matières

Maintien et surveillance

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 Sauvegarde et restauration de la configuration de votre WAP300N . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 Comment réinitialiser votre WAP300N . . . . . . . . . . . . . . . . 22 Comment restaurer les paramètres d'usine de votre WAP300N 23 Comment mettre à jour votre WAP300N . . . . . . . . . . . . . . 23 Comment accéder aux informations sur l'appareil et le réseau local . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 Comment afficher les informations sur le réseau sans fil . . . . 24

Linksys WAP300N . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 Conditions environnementales

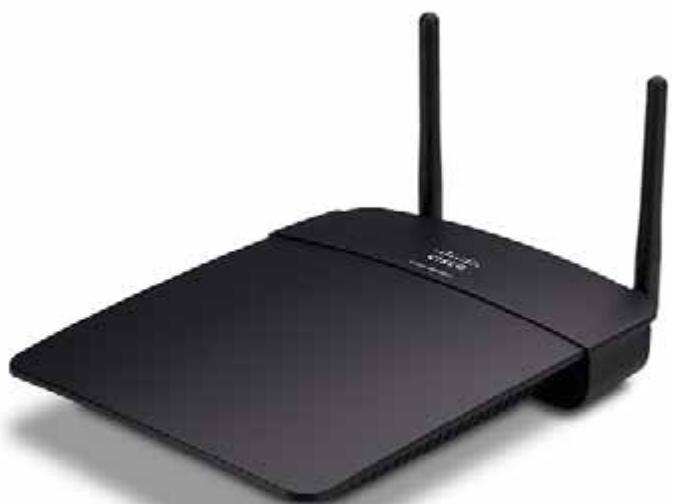

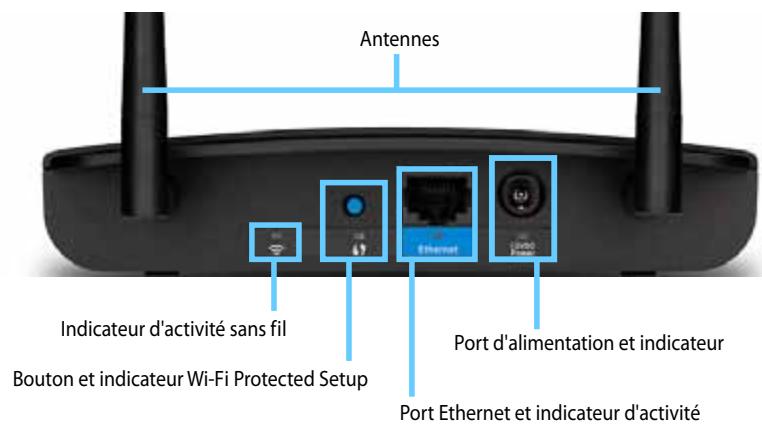

Linksys WAP300N Présentation

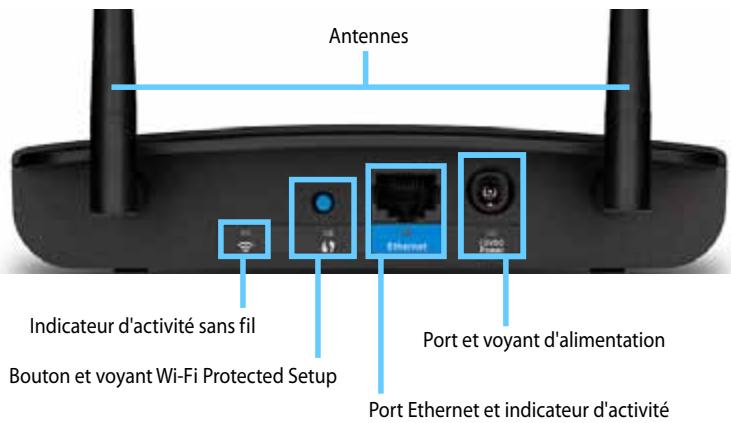

Indicateur d'activité sans fil

Port et voyant d'alimentation

Bouton et voyant Wi-Fi Protected Setup

Port Ethernet et indicateur d'activité

Contenu de l'emballage

Connecteur d'antenne - Pour connecter les antennes incluses.

Indicateur d'activité sans fil - En mode Point d'accès, il s'allume et reste allumé lorsque l'interface sans fil est prête. Dans les autres modes, il s'allume et reste allumé lorsque le WAP300N est connecté à un routeur, un point d'accès ou un autre WAP300N. Il clignote tout en envoyant ou recevant des données via une connexion sans fil.

Bouton Wi-Fi Protected Setup™ - Appuyez sur ce bouton pour configurer facilement une connexion sans fil.

Indicateur Wi-Fi Protected Setup - Il reste allumé après une connexion Wi-Fi

Protected Setup réussie ou lorsque la sécurité sans fil est activée. Il clignote lentement durant la procédure Wi-Fi‑Protected Setup. Clignote rapidement lorsqu'une erreur se produit pendant la procédure Wi‑Fi Protected Setup.

Outre le périphérique, le package comprend :

Guide d'installation rapide

Port Ethernet - Pour la connexion d'un réseau câblé périphérique.

Câble réseau (Ethernet)

Adaptateur électrique

Indicateur d'activité Ethernet - S'allume en présence d'une connexion câblée.

Il clignote tout en envoyant ou recevant des données via le port Ethernet.

CD de configuration contenant le logiciel de configuration du routeur et la documentation

Port d'alimentation - Branchez le cordon d'alimentation c.a. fourni à cette prise.

AVERTISSEMENT Utilisez uniquement l'adaptateur fourni avec le routeur.

Témoin d'alimentation - Reste allumé lorsque l'appareil est connecté au secteur.

Clignote lentement durant l'amorçage, les mises à niveau du micrologiciel et le rétablissement des paramètres par défaut.

Linksys WAP300N Présentation

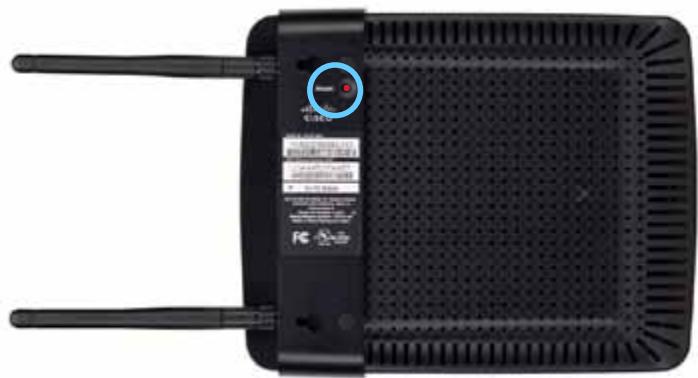

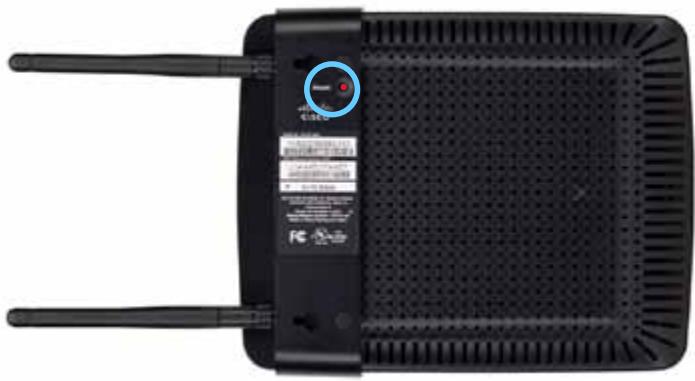

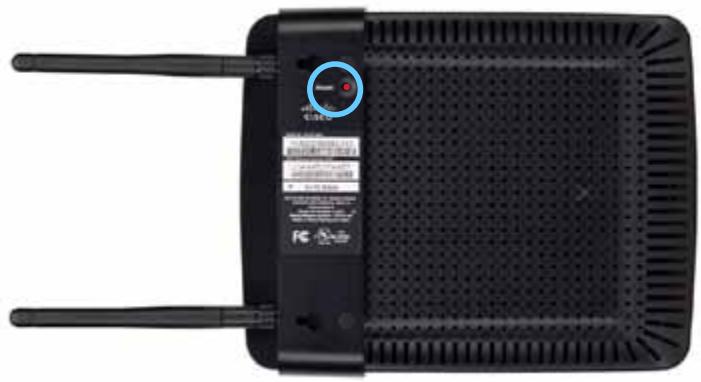

Bouton de réinitialisation - Maintenez ce bouton enfoncé pendant 5 secondes pour rétablir les paramètres par défaut de l'appareil.

Linksys WAP300N Configuration : notions de base

Configuration : notions de base

Comment développer votre réseau domestique

Où trouver une aide supplémentaire

Outre ce Guide de l'utilisateur, vous trouverez de l'aide à la page Linksys.com/support (documentation, téléchargements, FAQ, support technique, chat en direct, forums).

Qu'est-ce qu'un réseau ?

Un réseau est un groupe de périphériques qui peuvent communiquer entre eux. Un réseau domestique type comprend plusieurs ordinateurs, une imprimante, un modem (pour l'accès Internet) et un routeur. Un grand réseau domestique peut également comprendre un commutateur, des routeurs supplémentaires, des points d'accès et plusieurs périphériques multimédia Internet, par exemple des téléviseurs, consoles de jeux et des caméras Web.

Comment développer votre réseau domestique

Votre WAP300N offre plusieurs façons d'améliorer les capacités et la portée sans fil de votre réseau domestique. Vous pouvez l'utiliser en tant que : ••

Mode Point d'accès (par défaut)

Mode Connecteur multimédia sans fil

Mode Amplificateur de signal sans fil

Pour des explications plus détaillées et des exemples de diagrammes, reportez-vous aux pages suivantes.

Linksys WAP300N Configuration : notions de base

Modes de fonctionnement

Mode Point d'accès Ajoute un réseau sans fil existant à un réseau filaire (Ethernet) ou met à niveau un réseau sans fil existant. Pour obtenir des instructions sur l'utilisation de ce mode, reportez-vous à la section « Comment utiliser le mode Point d'accès », page 9. ••

Si vous possédez un réseau câblé, ce mode vous offre la possibilité de connecter des périphériques sans fil (ordinateurs portables, tablettes, smartphones) au réseau.

Si vous possédez un réseau sans fil plus ancien, ce mode ajoute la prise en charge de la mise en réseau sans fil N (802.11n).

Si vous possédez un réseau sans fil N (802.11n) 2,4 GHz, ce mode permet de prendre en charge la bande de 5 GHz.

Linksys WAP300N Configuration : notions de base

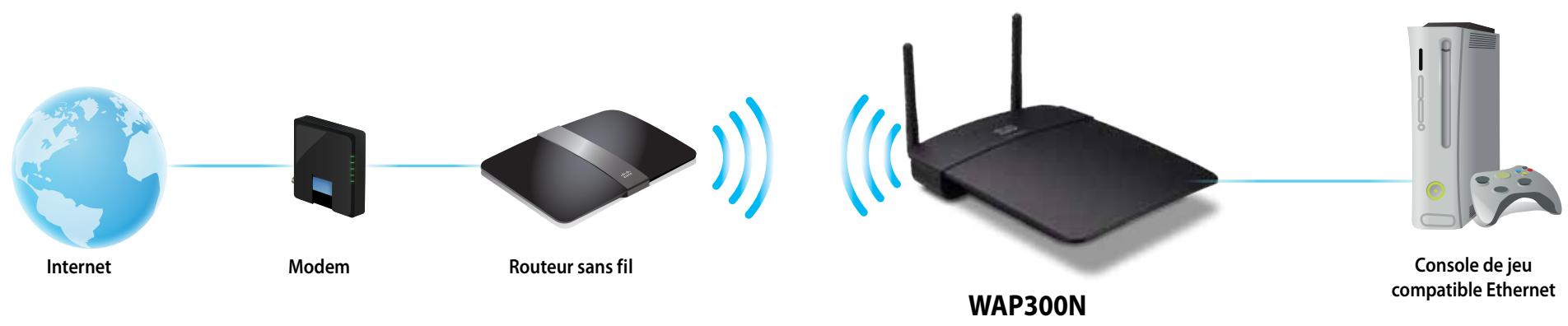

Mode Connecteur multimédia sans fil

Ajoute une capacité de mise en réseau sans fil pour tout dispositif filaire (Ethernet). Pour obtenir des instructions sur l'utilisation de ce mode, reportez-vous à la section « Comment utiliser le mode Connecteur multimédia sans fil », page 12.

WAP300N Console de jeux à fonction Ethernet

Linksys WAP300N Configuration : notions de base

Mode Amplificateur de signal sans fil

Etend la portée d'un réseau sans fil existant et ajoute une capacité de mise en réseau à n'importe quel périphérique câblé (Ethernet). Pour obtenir des instructions sur l'utilisation de ce mode, reportez-vous à la section « Comment utiliser le mode Amplificateur de signal sans fil », page 15.

Console de jeux à fonction Ethernet

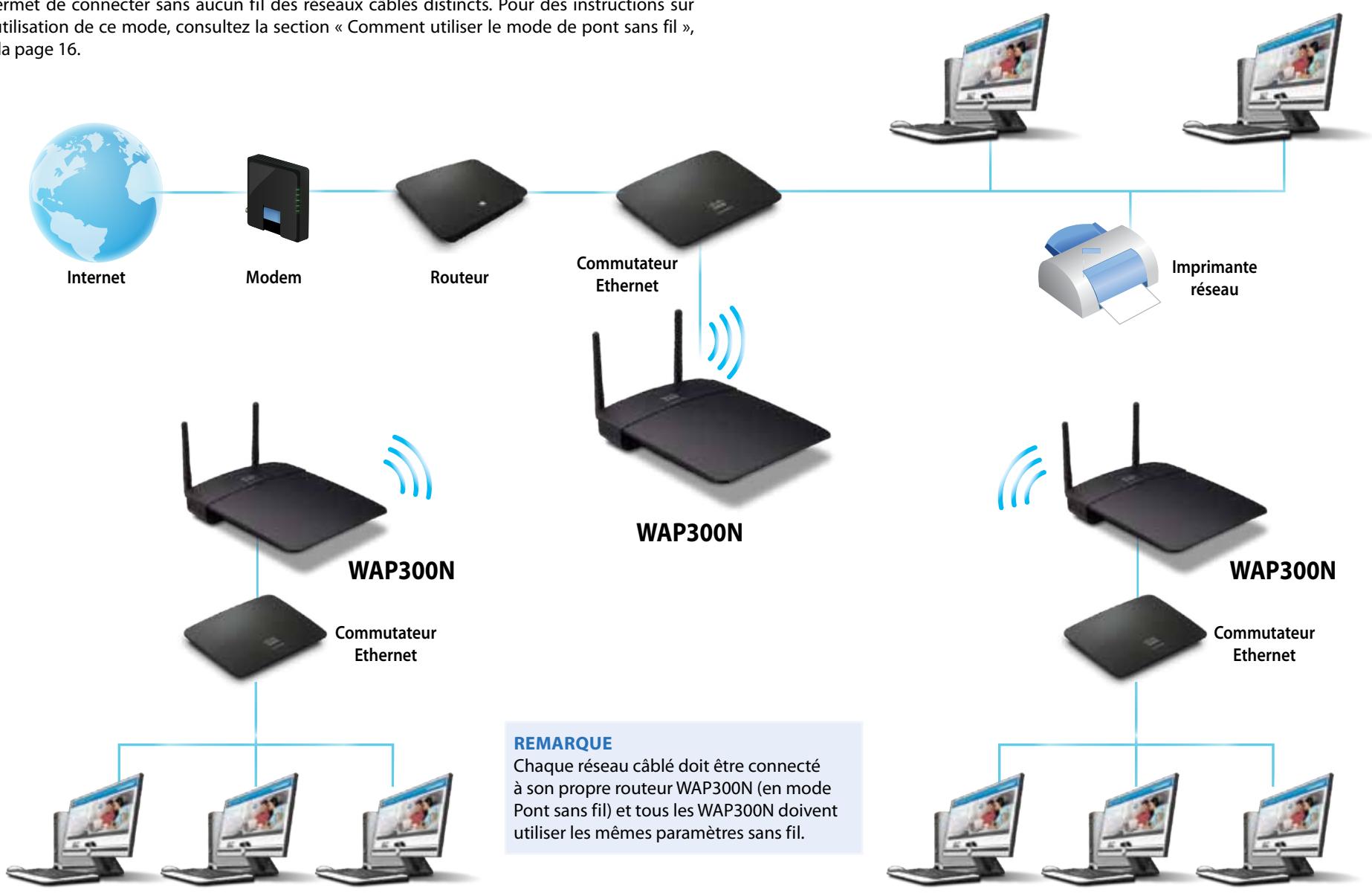

Linksys WAP300N Configuration : notions de base

Permet d'établir une liaison sans fil entre différents réseaux câblés. Pour obtenir des instructions sur l'utilisation de ce mode, reportez-vous à la section « Comment utiliser le mode Pont sans fil », page 16.

WAP300N WAP300N WAP300N Commutateur

REMARQUE Chaque réseau câblé doit être connecté à son propre WAP300N (en mode Pont sans fil), et tous les WAP300N doivent avoir les mêmes paramètres sans fil.

Linksys WAP300N Configuration : notions de base

Comment installer votre WAP300N La manière la plus simple d'installer votre WAP300N est d'utiliser le CD-ROM d'installation fourni.

REMARQUE Le CD-ROM d'installation vous aidera à configurer le WAP300N en mode Point d'accès uniquement. Pour de plus amples informations et pour des exemples d'autres modes, voir les diagrammes des pages 4 à 7. Pour installer votre WAP300N : 1. Insérez le CD dans votre lecteur CD ou DVD. Vérifiez que votre ordinateur est déjà connecté à votre réseau domestique. 2. Cliquez sur Set up your wireless access point (Configurer votre point d'accès sans fil). Si cette option n'apparaît pas : Pour Windows, cliquez sur Ordinateur, puis double-cliquez sur le lecteur CD et sur l'icône Configuration. Pour Mac, cliquez deux fois sur l'icône CD sur votre bureau, puis cliquez deux fois sur l'icône Setup (Configuration). 3. Suivez les instructions à l'écran.

• Si le WAP300N est connecté à un réseau doté d'un serveur DHCP (généralement le routeur réseau), vous trouverez l'adresse IP du périphérique dans la table des clients DHCP de votre routeur (reportezvous à la documentation relative à votre routeur). Utilisez cette adresse IP pour ouvrir l'utilitaire basé sur le navigateur Web. • S'il n'y a aucun serveur DHCP ou si le WAP300N n'est pas connecté à un autre périphérique mais qu'il est connecté via un câble Ethernet directement à un ordinateur, le WAP300N utilise alors 10.100.1.1 comme adresse IP jusqu'à ce qu'il détecte un serveur DHCP. • Si vous avez défini une adresse IP statique pour le WAP300N par l'intermédiaire de l'utilitaire basé sur le navigateur Web, saisissez l'adresse IP statique. 3. Laissez le champ du nom d'utilisateur vide, puis saisissez le mot de passe que vous avez créé lors de la configuration. Si vous n'avez pas créé de nouveau mot de passe, utilisez le mot de passe par défaut admin. 4. Cliquez sur OK. Le menu principal s'ouvre.

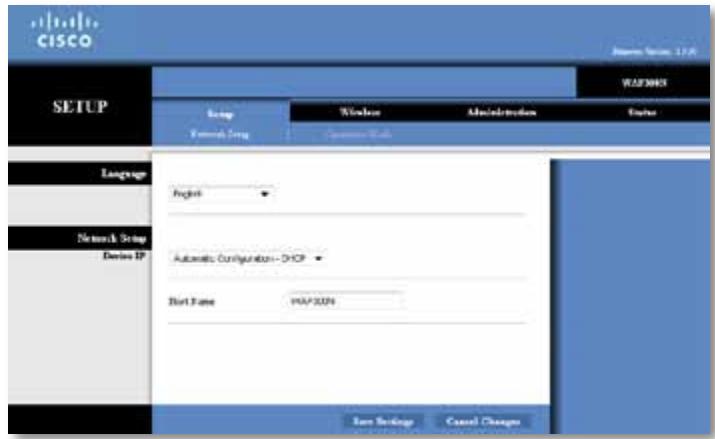

Comment ouvrir l'utilitaire basé sur le navigateur Web

Pour une configuration avancée du WAP300N, vous devez ouvrir l'utilitaire basé sur le navigateur Web. Pour ouvrir l'utilitaire basé sur le navigateur Web : 1. Connectez le WAP300N à votre réseau. Par exemple, utilisez le câble fourni pour connecter votre WAP300N au port Ethernet du routeur réseau ou d'un ordinateur en réseau. 2. Ouvrez un navigateur Web sur un ordinateur connecté à votre réseau, puis saisissez l'adresse IP de votre WAP300N. Vous êtes invité à saisir un nom d'utilisateur et un mot de passe.

Linksys WAP300N Comment utiliser le mode Point d'accès

Outre les sujets ci-dessous, voir les rubriques Comment configurer le filtre MAC à la page 19 et Comment configurer QoS (Qualité de service) à la page 20.

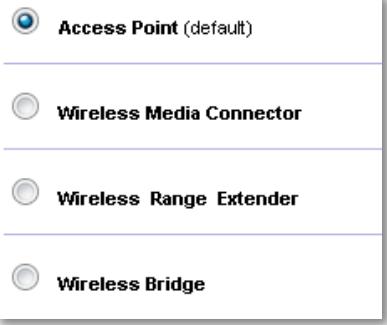

Comment sélectionner le mode Point d'accès

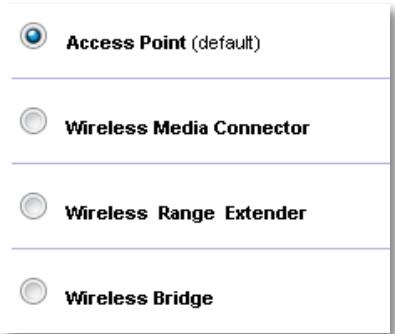

Pour sélectionner le mode Point d'accès : Setup > Operation Mode (Configuration > Mode de fonctionnement) 1. Connectez-vous à l'utilitaire basé sur la navigation (voir la section « Comment ouvrir l'utilitaire basé sur le navigateur Web », page 8). 2. Cliquez sur l'onglet Setup (Configuration), puis sur la page Operation Mode (Mode de fonctionnement). 3. Sélectionnez Access Point (default) (Point d'accès (par défaut), puis cliquez sur Save Settings (Enregistrer paramètres).

Configuration : notions de base

Pour configurer manuellement votre réseau, reportez-vous à la section « Configuration manuelle de votre WAP300N » page 10 REMARQUE Vous devez activer Wi-Fi Protected Setup sur votre WAP300N avant de pouvoir l'utiliser pour connecter des périphériques réseau. Dans l'utilitaire basé sur le navigateur Web, cliquez sur l'onglet Wireless (Sans fil), puis cliquez sur la page Basic Wireless Settings (Paramètres sans fil de base) et assurez-vous que Wi-Fi Protected Setup est défini sur Activé.

Connexion d'un périphérique à l'aide du bouton Wi-Fi Protected

Setup Utilisez cette méthode si votre périphérique est doté d'un bouton Wi-Fi Protected Setup ou s'il vous invite à appuyer sur le bouton WPS de votre WAP300N. Pour connecter un périphérique à l'aide du bouton Wi-Fi Protected Setup : 1. Appuyez sur le bouton Wi-Fi Protected Setup du périphérique auquel vous vous connectez. 2. Au bout de deux minutes, appuyez sur le bouton Wi-Fi Protected Setup situé à l'arrière du WAP300N. - OU a. Connectez-vous à l'utilitaire basé sur le navigateur Web du WAP300N (voir la section « Comment ouvrir l'utilitaire basé sur le navigateur Web », à la page 8). b. Cliquez sur l'onglet Wireless (Sans fil), puis cliquez sur la page Basic Wireless Settings (Paramètres sans fil de base). c. Pour l'affichage de la configuration, sélectionnez Wi-Fi Protected Setup™. d. Cliquez sur le bouton Wi-Fi Protected Setup de l'écran Wi-Fi Protected Setup.

Comment utiliser Wi-Fi Protected Setup

(Configuration protégée par Wi-Fi) En mode Point d'accès, vous pouvez utiliser Wi-Fi Protected Setup™ pour connecter aisément des périphériques réseau sans fil à votre réseau sans fil. Vous pouvez utiliser trois méthodes pour Wi-Fi Protected Setup : ••

Appuyez sur le bouton Wi-Fi Protected Setup de chaque périphérique.

Saisissez le code PIN du Wi-Fi Protected Setup du périphérique client sur le WAP300N.

Saisissez le code PIN du Wi-Fi Protected Setup du WAP300N sur le périphérique client.

Linksys WAP300N Connexion d'un périphérique à l'aide du code PIN de son Wi-Fi

Protected Setup Utilisez cette méthode si votre périphérique dispose d'un code PIN (Personal Identification Number) pour Wi-Fi Protected Setup. Pour connecter un périphérique à l'aide du code PIN du Wi-Fi Protected Setup du périphérique : Wireless > Basic Wireless Settings (Sans fil > Paramètres sans fil de base) 1. Connectez-vous à l'utilitaire basé sur la navigation (voir la section « Comment ouvrir l'utilitaire basé sur le navigateur Web », page 8). 2. Cliquez sur l'onglet Wireless (Sans fil), puis cliquez sur la page Basic Wireless Settings (Paramètres sans fil de base). 3. Pour Configuration View (Affichage de la configuration), sélectionnez Wi-Fi Protected Setup™. 4. Saisissez le code PIN du périphérique dans le champ PIN de l'écran Wi-Fi Protected Setup du WAP300N, puis cliquez sur Register (Enregistrer).

Configuration : notions de base

4. Sur le périphérique client, saisissez le code PIN affiché sur l'écran Wi-Fi Protected Setup du WAP300N. Il figure également sous le WAP300N. Dans l'exemple cidessous, le code du WAP300N est 32744781.

Les éléments suivants s'affichent au bas de l'écran : Wi-Fi Protected Setup Status

(Etat de la configuration WPS), Wireless Band (Bande sans fil), Network Name (SSID) (Nom du réseau (SSID)) et Security mode (Mode de sécurité).

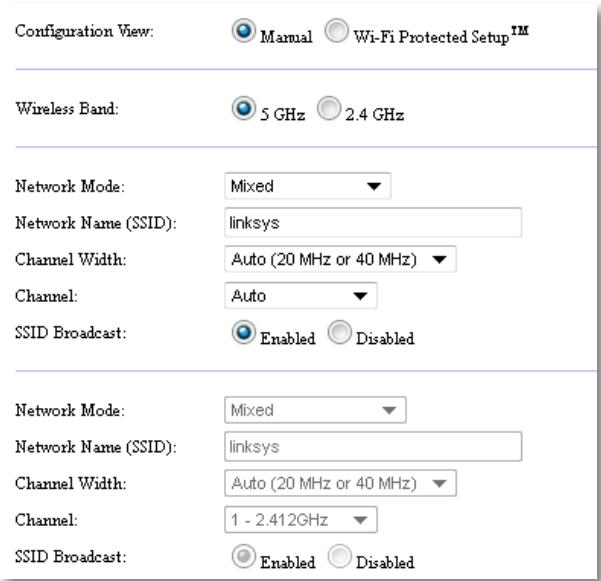

Configuration manuelle de votre WAP300N Pour configurer votre point d'accès sans fil manuellement :

Wireless > Basic Wireless Settings (Sans fil > Paramètres sans fil de base) 1. Connectez-vous à l'utilitaire basé sur la navigation (voir la section « Comment ouvrir l'utilitaire basé sur le navigateur Web », page 8). 2. Cliquez sur l'onglet Wireless (Sans fil), puis cliquez sur la page Basic Wireless Settings (Paramètres sans fil de base). 3. Pour Configuration View, sélectionnez Manual (Manuel).

Les éléments suivants s'affichent au bas de l'écran : Wi-Fi Protected Setup Status

(Etat de la configuration WPS), Wireless Band (Bande sans fil), Network Name (SSID) (Nom du réseau (SSID)) et Security mode (Mode de sécurité).

Connexion d'un périphérique à l'aide du code PIN du Wi-Fi Protected

Setup du WAP300N Utilisez cette méthode si votre périphérique client demande le code PIN du WAP300N. Pour connecter un périphérique à l'aide du code PIN du Wi-Fi Protected Setup du WAP300N : Wireless > Basic Wireless Settings (Sans fil > Paramètres sans fil de base) 1. Connectez-vous à l'utilitaire basé sur la navigation (voir la section « Comment ouvrir l'utilitaire basé sur le navigateur Web », page 8). 2. Cliquez sur l'onglet Wireless (Sans fil), puis cliquez sur la page Basic Wireless Settings (Paramètres sans fil de base). 3. Pour Configuration View (Affichage de la configuration), sélectionnez Wi-Fi Protected Setup™.

4. Configurez les champs suivants : Wireless Band (Bande sans fil) - Sélectionnez la bande radio 2,4 GHz ou 5 GHz. La bande 5 GHz est beaucoup moins encombrée que la bande de fréquence de 2,4 GHz, et est donc plus susceptible d'être libre de toute ingérence. Bien que la bande de 5 GHz soit idéale pour le flux multimédia, les périphériques clients sans fil ne prennent pas tous en charge la bande radio 5 GHz. Network Mode (5 GHz) (Mode réseau (5 GHz) - Sélectionnez la norme sans fil de votre réseau. Si vous avez des périphériques Sans fil N (802.11n) et Sans fil A (802.11a) dans votre réseau, conservez le paramètre par défaut, Mixed (Mixte). Si votre réseau comporte des périphériques Sans fil N uniquement, sélectionnez Wireless-N Only (Sans fil N uniquement). Si votre réseau comporte des périphériques sans fil A uniquement, sélectionnez Wireless-A Only (Sans fil A uniquement). Network Mode (2,4 GHz) (Mode réseau (2,4 GHz) - Sélectionnez la norme sans fil de votre réseau. Si votre réseau comporte des périphériques Sans fil N (802.11n), Sans fil G (802.11g) et Sans fil B (802.11b), conservez le paramètre par défaut, Mixed. Si votre réseau comporte des périphériques Sans fil-N uniquement, sélectionnez Wireless-N Only (Sans fil N uniquement). Si votre réseau ne comporte que des périphériques Sans fil G et B, sélectionnez Wireless-B/G Only (Sans fil B/G uniquement). Si votre réseau comporte des périphériques Sans fil G uniquement, sélectionnez Sans fil G uniquement. Si votre réseau comporte des périphériques Sans fil B uniquement, sélectionnez Wireless-B Only (Sans fil B uniquement). Network Name (SSID) (Nom réseau) (SSID) - Il s'agit du nom de votre réseau sans fil. Ce nom de réseau est partagé entre tous les périphériques sans fil connectés à votre réseau sans fil. Le SSID est sensible à la casse. Largeur de canal - Pour des performances optimales dans un réseau Sans fil N, sélectionnez 40 MHz uniquement (disponible uniquement dans la bande de fréquences radio 5 GHz) ou Auto. En mode Auto, le WAP300N et les périphériques clients du réseau passent automatiquement au mode 40 MHz si : •• vos périphériques clients sans fil prennent en charge le mode 40 MHz dans lequel deux canaux de 20 MHz sont agglomérés pour améliorer les performances

•• qu'il n’y a pas d’interférence adjacente.

Channel (Canal) - Sélectionnez le canal utilisé par votre réseau sans fil.

Votre WAP300N sélectionne automatiquement le canal comportant le moins d’interférences si vous conservez le paramètre par défaut Auto. Nous recommandons le maintien du paramètre par défaut (Auto). SSID Broadcast (Diffusion SSID)-Sélectionnez Enabled (Activé, paramètre par défaut) pour autoriser les périphériques clients sans fil à « voir » le nom du réseau sans fil. Si vous ne souhaitez pas diffuser le SSID du WAP300N, sélectionnez Disabled (Désactivé). Nous vous recommandons de garder le paramètre par défaut (Activé).

Configuration : notions de base

Comment configurer la sécurité sans fil Pour configurer la sécurité sans fil de votre WAP300N en mode Point d'accès : Wireless > Wireless Security (Sans fil > Sécurité sans fil) 1. Connectez-vous à l'utilitaire basé sur la navigation (voir la section « Comment ouvrir l'utilitaire basé sur le navigateur Web », page 8). 2. Cliquez sur l'onglet Wireless (Sans fil), puis cliquez sur la page Wireless Security (Sécurité sans fil) et sélectionnez Security Mode (Mode de sécurité). (Nous vous recommandons WPA2 Personal (WPA2 personnel) pour la plupart des réseaux domestiques.)

Selon le mode de sécurité que vous avez sélectionné, il peut vous être demandé de saisir des informations supplémentaires (voir le tableau ci-dessous).

Informations requises

WPA2/WPA, WPA2 personnel, WPA personnel

WPA2/WPA entreprise, WPA2 entreprise, WPA entreprise

Saisissez une phrase de passe composée de 8 à 63 caractères.

Serveur RADIUS Saisissez l'adresse IP du serveur RADIUS.

Port RADIUS Saisissez l'adresse IP du serveur RADIUS.

La valeur par défaut est 1812.

Saisissez la clé partagée par le routeur et le serveur.

Sélectionnez le niveau de cryptage WEP approprié : 40/64-bit (10 hex digits) (40/64 bits

[10 chiffres hexadécimaux]) ou 104/128-bit (26 hex digits) (104/128 bits [26 chiffres hexadécimaux]).

Saisissez la clé WEP de votre réseau. La clé

1 est la clé de transmission utilisée par ce périphérique.

5. Cliquez sur Save Settings (Enregistrer les paramètres).

Linksys WAP300N Configuration : notions de base

Serveur RADIUS Saisissez l'adresse IP du serveur RADIUS.

Port RADIUS Saisissez l'adresse IP du serveur RADIUS.

La valeur par défaut est 1812.

Saisissez la clé partagée par le routeur et le serveur.

Sélectionnez le niveau de cryptage WEP approprié : 40/64-bit (10 hex digits) (40/64 bits

[10 chiffres hexadécimaux]) ou 104/128-bit (26 hex digits) (104/128 bits [26 chiffres hexadécimaux]).

Saisissez la clé WEP de votre réseau. La clé

2 est la clé de transmission utilisée par ce périphérique.

3. Après avoir saisi toutes les informations requises, cliquez sur Save Settings

(Enregistrer paramètres).

Comment utiliser le mode Connecteur multimédia sans fil

Outre les sujets ci-dessous, reportez-vous à la rubrique « Comment configurer QoS (Qualité de service) » à la page 20.

Comment sélectionner le mode Connecteur multimédia sans fil

Pour sélectionner le mode Connecteur multimédia sans fil : Setup > Operation Mode (Configuration > Mode de fonctionnement) 1. Connectez-vous à l'utilitaire basé sur la navigation (voir la section « Comment ouvrir l'utilitaire basé sur le navigateur Web », page 8). 2. Cliquez sur l'onglet Setup (Configuration), puis sur la page Operation Mode (Mode de fonctionnement).

3. Sélectionnez Wireless Media Connector (Connecteur multimédia sans fil), puis cliquez sur Save Settings (Enregistrer paramètres).

Nous vous recommandons d'utiliser la recherche de site réseau sans fil pour configurer votre WAP300N en mode Connecteur multimédia sans fil.

La recherche de site réseau sans fil identifie les réseaux sans fil dans la gamme de votre WAP300N, de sorte que vous pouvez facilement sélectionner l'un d'eux pour vous connecter. Pour obtenir des instructions, reportez-vous à la section Comment exécuter une recherche de site réseau sans fil ci-dessous.

Comment exécuter une recherche de site réseau sans fil

Nous vous recommandons d'utiliser la recherche de site réseau sans fil pour configurer votre WAP300N en mode Connecteur multimédia sans fil. La recherche de site réseau sans fil identifie les réseaux sans fil dans la gamme de votre WAP300N, de sorte que vous pouvez facilement sélectionner l'un d'eux pour vous connecter. Pour exécuter une recherche de site réseau sans fil 1. Connectez-vous à l'utilitaire basé sur la navigation (voir la section « Comment ouvrir l'utilitaire basé sur le navigateur Web », page 8). 2. Cliquez sur l'onglet Wireless (Sans fil), puis sur la page Wireless Network Site Survey (Recherche de site réseau sans fil). La recherche de site s'exécute et affiche les informations suivantes :

Linksys WAP300N Configuration : notions de base

Number of Wireless Networks (Nombre de réseaux sans fil) - Le nombre de réseaux sans fil qui ont été détectés.

Wireless Network Name (Nom de réseau sans fil) - Le nom de réseau (SSID) de chaque réseau sans fil découvert. Signal - Le pourcentage d'intensité du signal. Security (Sécurité) - La méthode de sécurité utilisée par chaque réseau sans fil. Si le réseau prend en charge Wi‑Fi Protected Setup, l'icône Wi-Fi Protected Setup apparaît en regard de la méthode de sécurité. Refresh (Actualiser) - Met à jour les informations figurant à l'écran. 3. Pour vous connecter à un réseau sans fil, sélectionnez-le, puis cliquez sur Connect (Connecter).

Comment utiliser Wi-Fi Protected Setup

(Configuration protégée par Wi-Fi) Si votre routeur sans fil ou votre point d'accès prend en charge Wi-Fi Protected Setup, vous pouvez l'utiliser pour connecter facilement votre WAP300N à votre routeur sans fil ou point d'accès. Vous pouvez utiliser deux méthodes pour Wi-Fi Protected Setup : ••

Appuyez sur le bouton Wi-Fi Protected Setup de chaque périphérique.

Entrez le code PIN du Wi-Fi Protected Setup du WAP300N sur le routeur ou point d'accès.

Un écran s'affiche et vous indique le nom de réseau (SSID) et le mode de sécurité du réseau sans fil sélectionné. Selon le mode de sécurité du réseau, il peut vous être demandé de saisir des informations supplémentaires (voir le tableau ci-dessous).

Mode de sécurité WPA/WPA2 Personal (WPA/ WPA2 personnel)

Informations requises

Entrez la phrase de passe partagée par cet appareil et votre routeur sans fil (ou point d'accès).

Sélectionnez le niveau de cryptage WEP approprié : 40/64-bit (10 hex digits)

(40/64 bits [10 chiffres hexadécimaux]) ou 104/128-bit (26 hex digits) (104/128 bits [26 chiffres hexadécimaux]).

Saisissez la clé WEP de votre réseau. La clé

1 est la clé de transmission utilisée par ce périphérique.

La valeur Auto définie par défaut permet de choisir entre une authentification Open

System (Système ouvert) ou Shared Key (Clé partagée). Sélectionnez Open (Ouvrir) pour utiliser une authentification Système ouvert (une clé WEP n’est pas utilisée pour l'authentification). Sélectionnez Shared (Partagée) pour utiliser authentification Clé partagée (une clé WEP est utilisée pour l'authentification).

4. Après avoir saisi toutes les informations requises, cliquez sur Connect (Connecter) pour vous connecter au réseau.

Pour configurer manuellement votre réseau, reportez-vous à la section « Configuration manuelle de votre WAP300N » page 14

Comment se connecter à un routeur ou point d'accès en utilisant le bouton Wi-Fi Protected Setup

Utilisez cette méthode pour connecter votre WAP300N à un routeur ou point d'accès en appuyant sur les boutons des deux périphériques. Pour vous connecter à votre routeur ou point d'accès en utilisant le bouton Wi-Fi Protected Setup : 1. Appuyez sur le bouton Wi-Fi Protected Setup situé à l'arrière du routeur ou point d'accès. 2. Au bout de deux minutes, appuyez sur le bouton Wi-Fi Protected Setup situé à l'arrière du WAP300N.

- OU a. Connectez-vous à l'utilitaire basé sur le navigateur Web du WAP300N (voir la section « Comment ouvrir l'utilitaire basé sur le navigateur Web », page 8). b. Cliquez sur l'onglet Wireless (Sans fil), puis cliquez sur la page Basic Wireless Settings (Paramètres sans fil de base). c. Pour Configuration View (Affichage de la configuration), sélectionnez Wi-Fi Protected Setup™. d. Cliquez sur le bouton Wi-Fi Protected Setup de l'écran Wi-Fi Protected Setup.

Configuration : notions de base

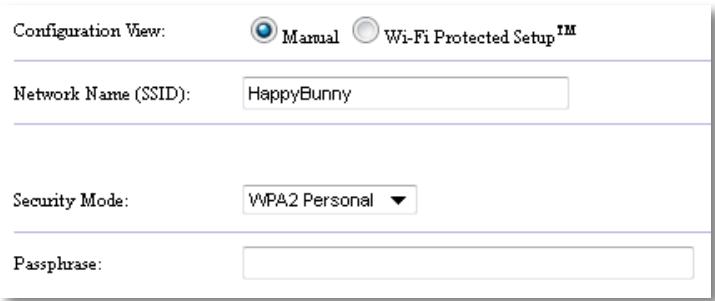

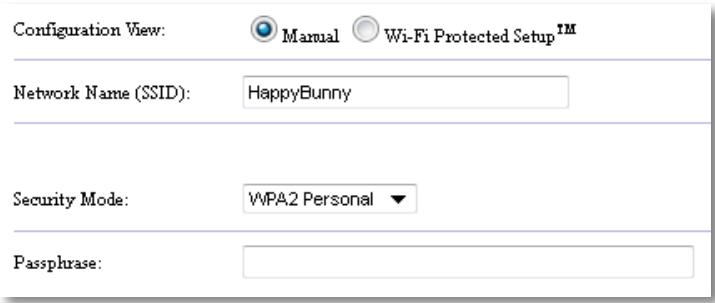

Configuration manuelle de votre WAP300N Vous pouvez suivre ces instructions pour connecter votre WAP300N à votre routeur, ou vous pouvez utiliser Wireless Network Site Survey (Recherche de site réseau sans fil) pour vous connecter. Pour plus d'informations sur la recherche de site, reportez-vous à la section « Comment exécuter une recherche de site réseau sans fil », page 12. Pour configurer manuellement votre WAP300N en mode en mode Connecteur multimédia sans fil : Wireless > Basic Wireless Settings (Sans fil > Paramètres sans fil de base) 1. Connectez-vous à l'utilitaire basé sur la navigation (voir la section « Comment ouvrir l'utilitaire basé sur le navigateur Web », page 8). 2. Cliquez sur l'onglet Wireless (Sans fil), puis cliquez sur la page Basic Wireless Settings (Paramètres sans fil de base).

Comment se connecter à un routeur ou point d'accès en utilisant le code PIN du Wi-Fi Protected Setup du WAP300N

3. Pour Configuration View, sélectionnez Manual (Manuel).

Utilisez cette méthode si votre routeur ou point d'accès vous demande le code PIN

(Personal Identification Number) du WAP300N. Pour connecter un périphérique à l'aide du code PIN du Wi-Fi Protected Setup du WAP300N : Wireless > Basic Wireless Settings (Sans fil > Paramètres sans fil de base) 1. Connectez-vous à l'utilitaire basé sur la navigation (voir la section « Comment ouvrir l'utilitaire basé sur le navigateur Web », page 8). 2. Cliquez sur l'onglet Wireless (Sans fil), puis cliquez sur la page Basic Wireless Settings (Paramètres sans fil de base). 3. Pour Configuration View (Affichage de la configuration), sélectionnez Wi-Fi Protected Setup™. 4. Sur l'utilitaire basé sur le navigateur Web du routeur ou du point d'accès, saisissez le code PIN figurant à l'écran Wi-Fi Protected Setup du WAP300N. Il figure également sous le WAP300N. Dans l'exemple ci-dessous, le code du WAP300PIN est 02743103.

4. Configurez les champs suivants :

Network Name (SSID) (Nom réseau) (SSID) - Il s'agit du nom de votre réseau sans fil. Ce nom de réseau est partagé par tous les périphériques sans fil connectés à votre réseau sans fil, de sorte que le nom SSID que vous saisissez ici doit correspondre exactement au SSID du routeur (le SSID est sensible à la casse). Sécurity Mode (Mode Sécurité) - Sélectionnez le mode de sécurité qui correspond au paramètre de sécurité de votre routeur ou point d'accès. Si le paramètre ne correspond pas à la configuration de votre routeur ou point d'accès, ce dernier ne sera pas en mesure de se connecter.

Les éléments suivants s'affichent au bas de l'écran : Wi-Fi Protected Setup Status

(Etat de la configuration WPS), Wireless Band (Bande sans fil), Network Name (SSID) (Nom du réseau (SSID)) et Security mode (Mode de sécurité). 5. Cliquez sur OK à l'écran Wi-Fi Protected Setup du WAP300N.

Linksys WAP300N Configuration : notions de base

Selon le mode de sécurité que vous sélectionnez, il peut vous être demandé de saisir des informations supplémentaires. Reportez-vous au tableau ci-dessous :

Mode de sécurité WPA/WPA2 Personal (WPA/ WPA2 personnel)

Informations requises

Entrez la phrase de passe partagée par cet appareil et votre routeur sans fil (ou point d'accès).

Sélectionnez le niveau de cryptage WEP approprié : 40/64-bit (10 hex digits)

(40/64 bits [10 chiffres hexadécimaux]) ou 104/128-bit (26 hex digits) (104/128 bits [26 chiffres hexadécimaux]).

Saisissez la clé WEP de votre réseau. La clé

1 est la clé de transmission utilisée par ce périphérique.

La valeur Auto définie par défaut permet de choisir entre une authentification Open

System (Système ouvert) ou Shared Key (Clé partagée). Sélectionnez Open (Ouvrir) pour utiliser une authentification Système ouvert (une clé WEP n’est pas utilisée pour l'authentification). Sélectionnez Shared (Partagée) pour utiliser authentification Clé partagée (une clé WEP est utilisée pour l'authentification).

WEP Comment utiliser le mode Amplificateur de signal sans fil

Comment sélectionner le mode Amplificateur de signal sans fil Pour sélectionner le mode Amplificateur de signal sans fil : Setup > Operation Mode (Configuration > Mode de fonctionnement) 1. Connectez-vous à l'utilitaire basé sur la navigation (voir la section « Comment ouvrir l'utilitaire basé sur le navigateur Web », page 8). 2. Cliquez sur l'onglet Setup (Configuration), puis sur la page Operation Mode (Mode de fonctionnement). 3. Sélectionnez Wireless Range Extender (Amplificateur de signal sans fil), puis cliquez sur Save Settings (Enregistrer paramètres).

5. Cliquez sur Save Settings (Enregistrer les paramètres).

Linksys WAP300N Configuration : notions de base

Comment exécuter une recherche de site réseau sans fil

Comment utiliser le mode Pont sans fil

Nous vous recommandons d'utiliser la recherche de site réseau sans fil pour configurer votre WAP300N en mode Amplificateur de signal sans fil. Pour obtenir des instructions sur l'utilisation de la recherche de site réseau sans fil pour connecter votre WAP300N à un routeur sans fil, reportez-vous à la section « Comment exécuter une recherche de site réseau sans fil », page 12.

Comment sélectionner le mode Pont sans fil

Comment utiliser Wi-Fi Protected Setup

(Configuration protégée par Wi-Fi) En mode Amplificateur de signal sans fil, vous pouvez utiliser Wi-Fi Protected Setup™ pour connecter facilement votre WAP300N à votre routeur sans fil et à vos périphériques clients sans fil. La manière dont vous utilisez Wi-Fi Protected Setup pour votre WAP300N varie selon que votre WAP300N est déjà connecté au routeur ou pas.

Pour sélectionner le mode Pont sans fil :

Setup > Operation Mode (Configuration > Mode de fonctionnement) 1. Connectez-vous à l'utilitaire basé sur la navigation (voir la section « Comment ouvrir l'utilitaire basé sur le navigateur Web », page 8). 2. Cliquez sur l'onglet Setup (Configuration), puis sur la page Operation Mode (Mode de fonctionnement). 3. Sélectionnez Wireless Bridge (Pont sans fil), puis cliquez sur Save Settings (Enregistrer paramètres).

Si votre WAP300N n'est pas encore connecté à un routeur :

Pour connecter votre WAP300N à un routeur sans fil, suivez les instructions de la section « Comment utiliser Wi-Fi Protected Setup (Configuration protégée par

Si votre WAP300N est déjà connecté à un routeur :

Pour connecter votre WAP300N à un périphérique client sans fil, suivez les instructions de la section « Comment utiliser Wi-Fi Protected Setup (Configuration protégée par Wi-Fi) », page 9

Configuration manuelle de votre WAP300N Vous pouvez configurer manuellement la connexion de votre WAP300N à un routeur sans fil, ou vous pouvez modifier sa connexion existante à un routeur sans fil.

Si votre WAP300N n'est pas encore connecté à un routeur : ••

Suivez les instructions de la section « Configuration manuelle de votre WAP300N », page 14.

Si votre WAP300N est déjà connecté à un routeur :

1. Reportez-vous à la section « Configuration manuelle de votre WAP300N », page 14 pour obtenir des informations sur les champs du menu. 2. Pour vous connecter à un autre routeur, modifiez les valeurs de champ, puis cliquez sur Save Settings (Enregistrer paramètres).

Linksys WAP300N Comment configurer le mode Pont sans fil

Pour configurer le mode Pont sans fil : Wireless > Basic Wireless Settings (Sans fil > Paramètres sans fil de base) 1. Connectez-vous à l'utilitaire basé sur la navigation (voir la section « Comment ouvrir l'utilitaire basé sur le navigateur Web », page 8). 2. Cliquez sur l'onglet Wireless (Sans fil), puis cliquez sur la page Basic Wireless Settings (Paramètres sans fil de base).

Configuration : notions de base

Channel (Canal) - Sélectionnez le canal utilisé par votre réseau sans fil. AVERTISSEMENT En mode Pont sans fil, cet appareil peut communiquer avec d'autres périphériques WAP300N uniquement s'ils sont également en mode Pont sans fil et que les paramètres sans fil sont tous identiques.

Vous souhaitez relier entre eux deux réseaux câblés en utilisant deux périphériques WAP300N. Il doit y avoir un WAP300N sur chaque réseau. Appelons le premier (A) et l'autre (B). Procédez comme suit : 1. Saisissez l'adresse MAC sans fil locale de (A) dans le champ adresses MAC Wi-Fi du pont sans fil distant de (B). 2. Saisissez l'adresse MAC sans fil locale de (B) dans le champ adresses MAC Wi-Fi du pont sans fil distant de (A).

Vous souhaitez relier entre eux trois réseaux câblés en utilisant deux périphériques WAP300N. Il doit y avoir un WAP300N sur chaque réseau. Dans cet exemple, ils seront appelés (A), (B) et C). Procédez comme suit : 1. Saisissez les adresses MAC sans fil locales de (A) et (C) dans le champ adresses MAC Wi-Fi du pont sans fil distant de (B). 2. Saisissez l'adresse MAC sans fil locale de (B) dans le champ adresses MAC Wi-Fi du pont sans fil distant de (A). 3. Saisissez l'adresse MAC sans fil locale de (B) dans le champ adresses MAC Wi-Fi du pont sans fil distant de (C). Local Wi-Fi MAC Address (Adresse MAC sans fil locale) - L'adresse MAC Wi-Fi de ce périphérique. Remote Wireless Bridges’ Wi-Fi MAC Addresses (Adresses MAC Wi-Fi du pont sans fil distant) - Saisissez les adresses Wi-Fi MAC d'autres ponts sans fil WAP300N auxquels vous souhaitez connecter ce WAP300N.

Vous établissez ainsi une connexion sans fil entre (A) et (B) et une autre connexion entre (B) et C). Cette méthode relie entre eux les trois réseaux câblés.

AVERTISSEMENT Ne créez pas une boucle de votre réseau. Dans l'exemple ci-dessus, une boucle consisterait à ajouter une connexion sans fil (A) à (C), alors que vous disposiez déjà d'une connexion sans fil (A) à (B) et (B) à (C).

Wireless Band (Bande sans fil) - Sélectionnez la bande radio 2,4 GHz ou 5 GHz.

La bande 5 GHz est beaucoup moins encombrée que la bande de fréquence de 2,4 GHz, et est donc plus susceptible d'être libre de toute ingérence. Channel Width (Largeur de canal) - Pour des performances optimales dans un réseau Sans fil N, sélectionnez 40 MHz uniquement (disponible uniquement dans la bande de fréquences radio 5 GHz) ou Auto. En mode automatique, ce périphérique et les autres périphériques WAP300N auxquels il est connecté passent automatiquement au mode 40 MHz s'il n'y a aucune interférence.

Linksys WAP300N Configuration : notions de base

Comment configurer la sécurité sans fil

AVERTISSEMENT En mode Pont sans fil, cet appareil peut communiquer avec d'autres périphériques WAP300N uniquement s'ils sont également en mode Pont sans fil et que les paramètres sans fil sont tous identiques. Pour configurer la sécurité sans fil de votre WAP300N en mode Pont sans fil : Wireless > Wireless Security (Sans fil > Sécurité sans fil) 1. Connectez-vous à l'utilitaire basé sur la navigation (voir la section « Comment ouvrir l'utilitaire basé sur le navigateur Web », page 8). 2. Cliquez sur l'onglet Wireless (Sans fil), puis cliquez sur la page Wireless Security (Sécurité sans fil) et sélectionnez Security Mode (Mode de sécurité). (WPA2 Personal (WPA2 personnel) est recommandé pour la plupart des réseaux.)

Selon le mode de sécurité que vous avez sélectionné, il peut vous être demandé de saisir des informations supplémentaires (voir le tableau ci-dessous).

Informations requises

Saisissez une phrase de passe composée de 8

Sélectionnez le niveau de cryptage WEP approprié : 40/64-bit (10 hex digits) (40/64 bits

[10 chiffres hexadécimaux]) ou 104/128-bit (26 hex digits) (104/128 bits [26 chiffres hexadécimaux]).

Saisissez la clé WEP de votre réseau. La clé

1 est la clé de transmission utilisée par ce périphérique.

3. Après avoir saisi toutes les informations requises, cliquez sur Save Settings

(Enregistrer paramètres).

Linksys WAP300N Configuration : Avancée

Configuration : Avancée

Comment configurer le filtre MAC Pour : mode Point d'accès uniquement Lorsque votre WAP300N est en mode Point d'accès, vous pouvez filtrer l'accès à votre réseau sans fil en spécifiant les adresses MAC Wi-Fi des périphériques sans fil se trouvant à portée de votre réseau. Pour configurer le filtre MAC : Wireless > Wireless MAC Filter (Sans fil > Filtre MAC sans fil)

Restriction d'accès - Pour bloquer l'accès sans fil par adresse MAC, sélectionnez

Prevent (Empêcher). Pour autoriser l'accès sans fil par adresse MAC, sélectionnez Permit (Autoriser). MAC 01-32 - Saisissez les adresses MAC Wi-Fi des périphériques que vous souhaitez bloquer ou autoriser. 4. Facultatif : Cliquez sur le bouton Wireless Client List pour afficher l'écran Liste des clients sans fil. Cet écran répertorie les ordinateurs et autres périphériques présents sur le réseau sans fil. Vous pouvez trier cette liste par MAC Address (Adresse MAC) ou Status (État).

1. Connectez-vous à l'utilitaire basé sur la navigation (voir la section « Comment ouvrir l'utilitaire basé sur le navigateur Web », page 8).

2. Cliquez sur l'onglet Wireless (Sans fil), puis cliquez sur l'onglet Wireless MAC Filter (Filtre MAC sans fil).

•• Pour ajouter un périphérique à la liste, sélectionnez Save to MAC Address

Filter List (Enregistrer dans la liste de filtrage des adresses MAC), puis cliquez sur Add (Ajouter). •• Pour récupérer les dernières informations sur le réseau, cliquez sur Refresh (Actualiser). •• Pour retourner à l'écran Wireless MAC Filter (Filtre MAC sans fil), cliquez sur Close (Fermer).

5. Cliquez sur Save Settings (Enregistrer les paramètres) pour appliquer vos modifications.

3. Configurez les paramètres suivants :

Wireless MAC Filter (Filtre MAC sans fil) - Pour filtrer les périphériques sans fil par adresse MAC, sélectionnez Enabled (Activé). Si vous ne souhaitez pas filtrer par adresse MAC, conservez le paramètre par défaut Disabled (Désactivé).

Linksys WAP300N Comment configurer QoS (Qualité de service)

Pour : modes Point d'accès sans fil et Connecteur multimédia sans fil uniquement Pour configurer QoS : Wireless > QoS (Sans fil > Qualité de service) 1. Connectez-vous à l'utilitaire basé sur la navigation (voir la section « Comment ouvrir l'utilitaire basé sur le navigateur Web », page 8). 2. Cliquez sur l'onglet Wireless (Sans fil), puis sur la page QoS.

Configuration : Avancée

Comment modifier l'adresse IP Vous pouvez choisir si le WAP300N obtient son adresse IP automatiquement (via le serveur DHCP) ou manuellement (IP statique) en le définissant dans l'utilitaire basé sur le navigateur Web.

REMARQUES •• Pour la plupart des réseaux, nous vous recommandons de laisser ce paramètre sur Automatic Configuration - DHCP (Configuration automatique - DHCP). •• S'il n'y a aucun serveur DHCP ou si le WAP300N n'est pas connecté à un autre périphérique mais qu'il est connecté via un câble Ethernet directement à un ordinateur, le WAP300N utilise alors 10.100.1.1 comme adresse IP jusqu'à ce qu'il détecte un serveur DHCP et qu'une nouvelle adresse IP lui soit attribuée. Pour configurer l'adresse IP de votre WAP300N :

3. Configurez les paramètres suivants :

Prise en charge WMM - Wi-Fi Multimedia (WMM) est une fonctionnalité QoS sans fil permettant d'améliorer la qualité des applications audio, vidéo et vocales en donnant la priorité au trafic sans fil. Pour que vous puissiez utiliser WMM, les autres périphériques sans fil connectés au WAP300N doivent également prendre en charge WMM. No Acknowledgement (Aucune confirmation) - Si vous ne souhaitez pas que le WAP300N renvoie les données à chaque fois qu'une erreur survient, sélectionnez Enabled (Activé). Sinon, conservez la valeur par défaut Disabled (Désactivé).

1. Connectez-vous à l'utilitaire basé sur la navigation (voir la section « Comment ouvrir l'utilitaire basé sur le navigateur Web », page 8).

2. Pour Device IP (Adresse IP du périphérique), sélectionnez Static IP (IP statique), puis complétez les champs suivants : •• IP Address (Adresse IP) : saisissez une adresse IP unique qui sera utilisée pour accéder à l'utilitaire basé sur le navigateur Web. •• Subnet Mask (Masque de sous-réseau) : saisissez le masque de sous-réseau de votre réseau. •• Default Gateway (Passerelle par défaut) : saisissez l'adresse IP de la passerelle par défaut de votre réseau (dans la plupart des cas, il s'agit de votre routeur).

3. Cliquez sur Save Settings (Enregistrer les paramètres) pour appliquer vos modifications.

Linksys WAP300N Comment modifier le mot de passe

Vous pouvez modifier le mot de passe du WAP300N pour limiter l'accès à l'utilitaire basé sur le navigateur Web. Pour modifier le mot de passe : 1. Connectez-vous à l'utilitaire basé sur la navigation (voir la section « Comment ouvrir l'utilitaire basé sur le navigateur Web », page 8). 2. Cliquez sur l'onglet Administration, puis sur la page Management (Gestion). 3. Saisissez le nouveau mot de passe dans le champ Device Password (Mot de passe du périphérique), puis saisissez-le à nouveau dans le champ Re-enter to confirm (Confirmation du mot de passe).

Configuration : Avancée

Comment désactiver l'accès administratif sans fil

Pour plus de sécurité, vous pouvez désactiver l'option de connexion sans fil à l'utilitaire basé sur le navigateur Web. Pour exécuter l'utilitaire basé sur un navigateur Web lorsque l'accès sans fil est désactivé, vous devez utiliser une connexion câblée. Pour désactiver l'accès administratif sans fil : 1. Connectez-vous à l'utilitaire basé sur la navigation (voir la section « Comment ouvrir l'utilitaire basé sur le navigateur Web », page 8). 2. Cliquez sur l'onglet Administration, puis sur la page Management (Gestion). 3. Pour Access via Wireless (Accès sans fil), sélectionnez Disabled (Désactivé), puis cliquez sur Save Settings (Enregistrer paramètres).

4. Cliquez sur Save Settings (Enregistrer les paramètres).

Comment modifier le délai d'inactivité

Vous êtes automatiquement déconnecté de l'utilitaire basé sur le navigateur Web après une période d'inactivité. Vous pouvez définir la durée de la période d'inactivité. Pour modifier le délai d'inactivité : 1. Connectez-vous à l'utilitaire basé sur la navigation (voir la section « Comment ouvrir l'utilitaire basé sur le navigateur Web », page 8). 2. Cliquez sur l'onglet Administration, puis sur la page Management (Gestion). 3. Saisissez le nouveau délai dans le champ Idle Timeout (Délai d'inactivité). Vous pouvez saisir un délai compris entre 60 et 3 600 secondes.

Comment changer la langue du navigateur de l'utilitaire basé sur le Web

Pour changer la langue du navigateur de l'utilitaire basé sur le Web : Setup > Basic Setup (Configuration > Configuration de base) 1. Connectez-vous à l'utilitaire basé sur la navigation (voir la section « Comment ouvrir l'utilitaire basé sur le navigateur Web », page 8). L'écran Basic Setup (Configuration de base) s'affiche. 2. Pour Language (Langue), sélectionnez la langue souhaitée, puis cliquez sur Save Settings (Enregistrer paramètres).

4. Cliquez sur Save Settings (Enregistrer les paramètres) pour appliquer vos modifications.

Linksys WAP300N Maintien et surveillance

Maintien et surveillance

Dépannage Si vous avez oublié le mot de passe ou l'adresse IP statique de votre périphérique Si vous avez oublié votre mot de passe admin WAP300N ou si vous avez configuré une adresse IP statique mais que vous l'avez oublié, vous pouvez réinitialiser le périphérique et rétablir ses paramètres d'usine par défaut. Pour rétablir les paramètres d'usine par défaut de votre WAP300N, reportez-vous à la section « Comment restaurer les paramètres d'usine de votre WAP300N », page 23.

Pour restaurer la configuration de votre WAP300N :

1. Connectez-vous à l'utilitaire basé sur la navigation (voir la section « Comment ouvrir l'utilitaire basé sur le navigateur Web », page 8). 2. Cliquez sur l'onglet Administration, puis sur la page Management (Gestion). 3. Cliquez sur Browse (Parcourir) et sélectionnez le fichier de configuration, puis cliquez sur Open (Ouvrir). 4. Cliquez sur Restore Configurations (Restaurer les configurations), puis suivez les instructions qui s'affichent à l'écran.

Sauvegarde et restauration de la configuration de votre WAP300N Comme pour toutes les données importantes, vous devez sauvegarder la configuration de votre WAP300N car elle peut contenir de nombreux paramètres personnalisés. Ces paramètres seraient perdus si vous réinitialisiez votre WAP300N aux valeurs par défaut, et vous seriez obligé de les ressaisir tous manuellement. Si vous créez une copie de sauvegarde de la configuration de votre routeur, vous pourrez aisément restaurer les paramètres.

Pour créer une copie de sauvegarde de la configuration de votre WAP300N : 1. Connectez-vous à l'utilitaire basé sur la navigation (voir la section « Comment ouvrir l'utilitaire basé sur le navigateur Web », page 8). 2. Cliquez sur l'onglet Administration, puis sur la page Management (Gestion).

Comment réinitialiser votre WAP300N Après la modification des paramètres réseau ou dans le cadre d'une étape de résolution des problèmes, il est parfois nécessaire de redémarrer votre WAP300N.

Pour réinitialiser votre WAP300N : 1. Connectez-vous à l'utilitaire basé sur la navigation (voir la section « Comment ouvrir l'utilitaire basé sur le navigateur Web », page 8). 2. Cliquez sur l'onglet Administration, puis sur la page Management (Gestion). 3. Cliquez sur Start to Reboot (Lancer le redémarrage).

3. Cliquez sur Back Up Configurations (Sauvegarder les configurations), puis suivez les instructions qui s'affichent à l'écran pour enregistrer le fichier.

OU 1. Débranchez le câble d'alimentation pendant 10 secondes, puis rebranchez-le. ASTUCE Pour enregistrer plusieurs fichiers de sauvegarde, indiquez la date de sauvegarde dans le nom de fichier au moment d'enregistrer.

Linksys WAP300N Comment restaurer les paramètres d'usine de votre WAP300N Si les paramètres personnalisés de votre WAP300N ne fonctionnent pas correctement ou si vous avez oublié le mot de passe ou l'adresse IP statique, vous devrez peut-être restaurer les paramètres d'usine de votre WAP300N.

AVERTISSEMENT Tous les paramètres enregistrés précédemment seront perdus une fois les paramètres par défaut restaurés. Pour restaurer les paramètres d'usine de votre WAP300N : 1. Pendant que le périphérique est connecté à une source d'alimentation, utilisez toujours un fil raide (tel qu'un trombone redressé) pour appuyer sur le bouton Reset (Réinitialiser) du bas pendant environ cinq secondes.

Maintien et surveillance

Un message d'avertissement s'affiche vous demandant de confirmer.

4. Cliquez sur OK. Votre appareil est alors réinitialisé.

Comment mettre à jour votre WAP300N Linksys peut publier périodiquement une mise à niveau de micrologiciel soit pour corriger un problème ou pour ajouter des fonctions à votre WAP300N.

IMPORTANT N'interrompez pas le processus de mise à niveau ! Vous ne devez pas couper l'alimentation du routeur ou appuyer sur le bouton Reset pendant la procédure de mise à niveau. Vous risqueriez de désactiver le routeur de façon permanente. Pour mettre à niveau le micrologiciel de l'appareil : 1. Ouvrez votre navigateur Web et accédez à la page www.linksys.com/support. 2. Téléchargez le dernier fichier de mise à jour du micrologiciel de l'appareil. Prenez note de l'emplacement auquel est enregistré le fichier. 3. Connectez-vous à l'utilitaire basé sur la navigation (voir la section « Comment ouvrir l'utilitaire basé sur le navigateur Web », page 8). 4. Cliquez sur l'onglet Administration, puis cliquez sur la page Firmware Upgrade (Mise à niveau du micrologiciel). 5. Cliquez sur Browse (Parcourir), sélectionnez le fichier de mise à niveau du micrologiciel que vous avez enregistré précédemment, puis cliquez sur Open (Ouvrir).

1. Connectez-vous à l'utilitaire basé sur la navigation (voir la section « Comment ouvrir l'utilitaire basé sur le navigateur Web », page 8). 2. Cliquez sur l'onglet Administration, puis sur la page Factory Defaults (Paramètres d'usine). 3. Cliquez sur Restore Factory Defaults (Restaurer les paramètres d'usine).

6. Cliquez ensuite sur Start to Upgrade (Lancer la mise à niveau) et suivez les instructions à l'écran.

Linksys WAP300N Comment accéder aux informations sur l'appareil et le réseau local

Maintien et surveillance

Comment afficher les informations sur le réseau sans fil

Pour afficher les informations sur l'appareil et le réseau local :

Pour afficher les informations sur le réseau sans fil :

1. Connectez-vous à l'utilitaire basé sur la navigation (voir la section « Comment ouvrir l'utilitaire basé sur le navigateur Web », page 8).

1. Connectez-vous à l'utilitaire basé sur la navigation (voir la section « Comment ouvrir l'utilitaire basé sur le navigateur Web », page 8).

2. Cliquez sur l'onglet Status (Etat), puis cliquez sur la page Device Info & Local

Network (Info sur le périphérique et Réseau local). Les informations sur le périphérique et le réseau s'affichent.

2. Cliquez sur l'onglet Status (Etat), puis cliquez sur l'onglet Wireless Network

(Réseau sans fil). Les informations sur le réseau sans fil s'affichent. La teneur de ces informations dépend du mode de fonctionnement actuel, bien que la liste ci-dessous répertorie tous les champs possibles.

Firmware Version (Version du micrologiciel) - La version actuelle du micrologiciel du périphérique.

Firmware Verification (Vérification du micrologiciel) - Utilisée par l'assistance technique pour vérifier le micrologiciel. MAC Address (Adresse MAC) - L'adresse MAC du port Ethernet du périphérique.

Operation Mode (Mode de fonctionnement) - Le mode de fonctionnement actuel de l'appareil.

IP Address (Adresse IP) - L'adresse IP du périphérique, telle qu'elle apparaît sur votre réseau local.

MAC Address (Adresse MAC) - L'adresse MAC de l'interface sans fil (Wi-Fi) de l'appareil.

Subnet Mask (Masque de sous-réseau) - Le masque de sous-réseau configuré pour votre réseau local.

Link Status (Etat de la liaison) - L'état de la connexion sans fil.

Default Gateway (Passerelle par défaut) - La passerelle par défaut configurée pour votre réseau local.

Network Mode (Mode réseau) - Le mode réseau de votre réseau sans fil.

Network Name (SSID) (Nom réseau, SSID) - Le nom de votre réseau sans fil.

Channel Width (Largeur de canal) - La largeur du canal de votre réseau sans fil (en MHz). Radio Band (Bande radio) - La bande radio de votre réseau sans fil (en GHz). Channel (Canal) - Les paramètres du canal de votre réseau sans fil. Sécurity (Sécurité) - Le mode de sécurité de votre réseau sans fil.

Linksys WAP300N Maintien et surveillance

Bit Rate (Nombre de bits) - Le débit de la transmission des données.

Signal - Le pourcentage d'intensité du signal. SSID Broadcast (Diffusion SSID) - L'état de la diffusion SSID (activé ou désactivé).

Linksys WAP300N Spécifications

Linksys WAP300N Conditions environnementales

Point d'accès sans fil N de Linksys

Vitesse du port Ethernet

Poids 207 g sans antenne externe, 229,6 g avec antennes externes

Antenne Type Antenne externe dipôle avec connecteur

Touches Réinitialisation, Wi-Fi Protected Setup™, alimentation (modèle européen uniquement)

Voyants Alimentation, Wi-Fi Protected Setup, Ethernet sans fil Fonctions de sécurité WEP WPA (Wi-Fi Protected Access™), Wi-Fi Protected Access™ 2 (WPA2), filtrage MAC sans fil Configuration binaire de la clé de sécurité Cryptage jusqu'à 128 bits

Homologations FCC, UL/cUL, ICES-003, RSS210, CE, Wi-Fi (IEEE

802.11b/g/n), WPA2™, WMM®, Wi-Fi Protected Setup™ Température de fonctionnement 0 à 40 °C Température de stockage

20 à 60 °C Humidité en fonctionnement

10 à 80 %, sans condensation

Humidité de stockage

5 à 90 %, sans condensation

REMARQUES Pour plus d'informations sur les réglementations, la garantie et la sécurité, consultez le CD fourni avec votre appareil ou rendez-vous sur

Linksys.com/support. Les spécifications peuvent être modifiées sans préavis. Les performances maximales sont conformes à la norme IEEE 802.11. Les performances réelles peuvent varier et présenter une capacité réseau, un débit de données, une portée et une couverture moins élevés. Les performances résultent de facteurs, conditions et variables multiples : distance du point d'accès, volume du trafic réseau, nature des matériaux de construction du lieu, système d'exploitation utilisé, autres produits sans fil utilisés, interférences, etc.

Rendez-vous sur linksys.com/support pour bénéficier de notre service d'assistance primé et disponible 24 h/24 et 7 j/7

Cisco, le logo Cisco et Linksys sont des marques commerciales ou déposées de Cisco et/ou de ses filiales aux Etats-Unis et dans d'autres pays. Vous trouverez une liste des marques commerciales de

Cisco à l'adresse www.cisco.com/go/trademarks. Toutes les autres marques commerciales mentionnées dans le présent document sont la propriété de leurs détenteurs respectifs. © 2013 Cisco et/ou ses filiales. Tous droits réservés.

Guide de l'utilisateur

Linksys WAP300N Linksys WAP300N Table des matières

Comment utiliser le mode de prolongateur de portée sans fil . 15

Contenu de l'emballage . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Vue arrière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Vue de dessous . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Comment utiliser le mode de pont sans fil . . . . . . . . . . . . . 16

Comment sélectionner le mode de pont sans fil Comment configurer le mode de pont sans fil Comment configurer la sécurité du réseau sans fil

Configuration : notions de base

Comment étendre votre réseau domestique . . . . . . . . . . . . . 3 Qu'est-ce qu'un réseau ? Comment étendre votre réseau domestique

Où trouver de plus amples renseignements . . . . . . . . . . . . . 3

Modes de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . 4 Mode de point d'accès Mode Connecteur multimédia sans fil Mode Prolongateur de portée sans fil Mode Pont sans fil

Comment installer votre WAP300N . . . . . . . . . . . . . . . . . . . 8

Comment accéder à l'utilitaire basé sur le navigateur Web . . . . 8 Comment utiliser le mode de point d'accès . . . . . . . . . . . . . 9 Comment sélectionner le mode de point d'accès Comment utiliser la norme Wi-Fi Protected Setup (WPS) Comment configurer manuellement votre WAP300N Comment configurer la sécurité du réseau sans fil

Comment sélectionner le mode de prolongateur de portée sans fil

Comment exécuter une analyse du réseau sans fil Comment utiliser la norme Wi-Fi Protected Setup (WPS) Comment configurer manuellement votre WAP300N

Configuration : avancée

Comment configurer le filtrage MAC . . . . . . . . . . . . . . . . . Comment configurer la qualité du service (QoS) . . . . . . . . . Comment changer l'adresse IP . . . . . . . . . . . . . . . . . . . . . Comment modifier le mot de passe . . . . . . . . . . . . . . . . . Comment changer le délai d'inactivité . . . . . . . . . . . . . . . Comment désactiver l'accès d'administration sans fil . . . . . . Comment changer la langue de l'utilitaire basé sur le navigateur Web . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Comment utiliser le mode de connecteur multimédia sans fil . 12

Comment sélectionner le mode de connecteur multimédia sans fil Comment exécuter une analyse du réseau sans fil Comment utiliser la norme Wi-Fi Protected Setup (WPS) Comment configurer manuellement votre WAP300N

Linksys WAP300N Table des matières

Maintien et surveillance

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Comment créer et restaurer une copie de sauvegarde de la configuration du WAP300N . . . . . . . . . . . . . . . . . . . Comment redémarrer votre WAP300N . . . . . . . . . . . . . . . . Comment rétablir les paramètres par défaut du WAP300N . . . Comment mettre à jour votre WAP300N . . . . . . . . . . . . . . Comment afficher l'information sur le périphérique et sur le réseau local . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Comment afficher l'information sur le réseau sans fil . . . . . .

Linksys WAP300N . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 Environnement d'exploitation

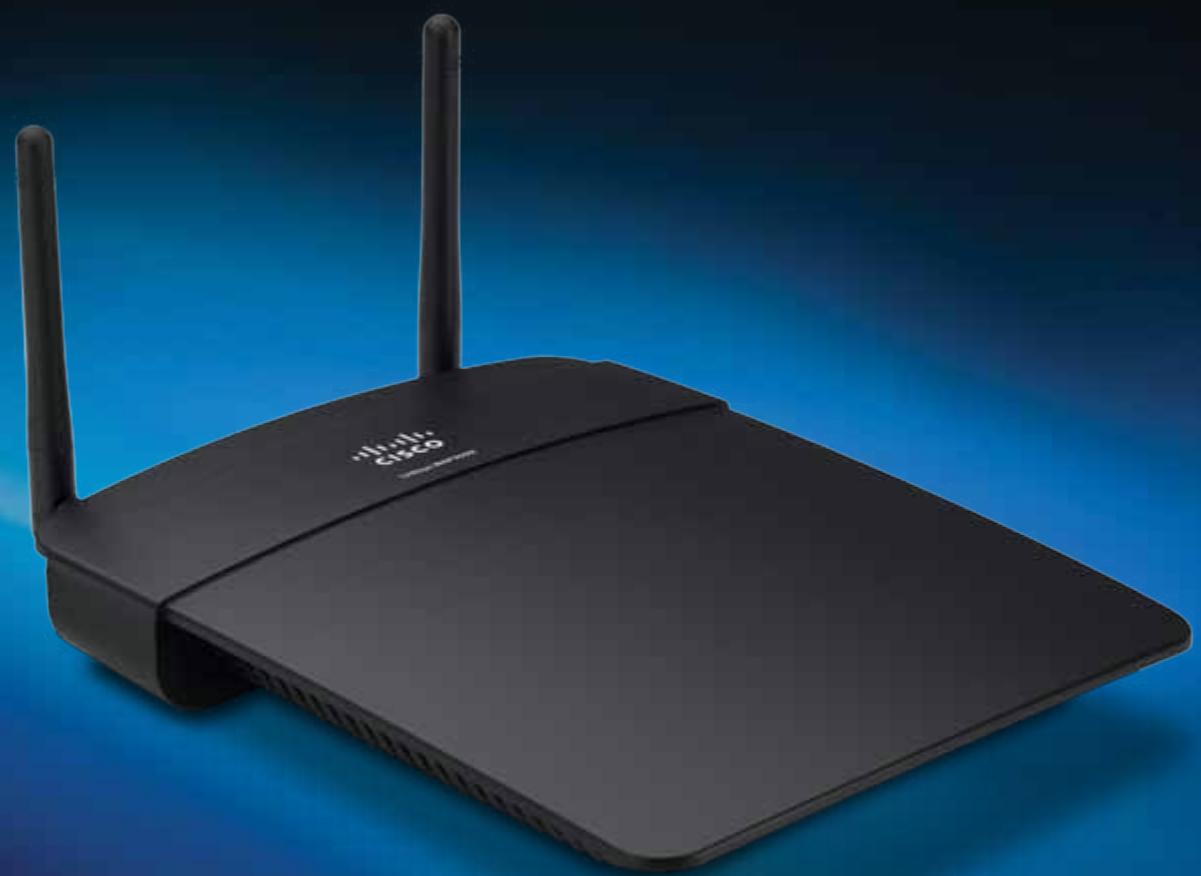

Linksys WAP300N Vue d'ensemble

Indicateur d'activité sans fil

Port d'alimentation et indicateur

Bouton et indicateur Wi-Fi Protected Setup

Port Ethernet et indicateur d'activité

Contenu de l'emballage

Connecteur d'antenne — Pour brancher les antennes fournies.

Indicateur d'activité sans fil — En mode de point d'accès, s'allume en continu lorsque l'interface sans fil est prête. Dans les autres modes, l'indicateur s'allume en continu lorsque le WAP300N est connecté à un routeur, à un point d'accès ou

à un autre WAP300N. Clignote pendant l'envoi ou la réception de données sur le réseau sans fil.

Bouton Wi-Fi Protected Setup™ (WPS) — Appuyez sur ce bouton pour établir facilement une connexion sans fil.

Indicateur Wi-Fi Protected Setup — Reste allumé après l'établissement d'une connexion Wi-Fi Protected Setup ou lorsque la sécurité sans fil est activée. Clignote lentement durant le processus d'accès Wi‑Fi Protected Setup. Clignote rapidement lorsqu'une erreur se produit pendant la procédure Wi‑Fi Protected Setup.

En plus de votre périphérique, l'emballage comprend :

Guide d'installation rapide

Port Ethernet — Permet de connecter un périphérique réseau câblé.

Câble réseau (Ethernet)

Adaptateur courant c.a.

Indicateur d'activité Ethernet — S'allume lorsqu'une connexion par câble est

établie. Clignote pendant l'envoi ou la réception de données par le port Ethernet.

CD de configuration contenant le logiciel d'installation et la documentation

Port d'alimentation — Branchez le cordon d'alimentation c.a. fourni dans cette prise.

MISE EN GARDE Utilisez uniquement l'adaptateur livré avec le routeur.

Indicateur d'alimentation — Reste allumé lorsque le périphérique est branché et en fonction. Clignote lentement lors d'un démarrage, d'une mise à niveau du micrologiciel ou du rétablissement des paramètres par défaut.

Linksys WAP300N Vue d'ensemble

Bouton de réinitialisation — Appuyez sur ce bouton pendant environ cinq secondes pour rétablir les paramètres par défaut du périphérique.

Linksys WAP300N Configuration : notions de base

Configuration : notions de base

Comment étendre votre réseau domestique

Où trouver de plus amples renseignements

Qu'est-ce qu'un réseau ?

En plus de ce Guide de l'utilisateur, vous pouvez obtenir de l'assistance sur le site

Linksys.com/support : documentation, téléchargements, foire aux questions, soutien technique, clavardage en ligne, forums.

Un réseau est un groupe de périphériques qui peuvent communiquer entre eux.

Un réseau domestique type comprend plusieurs ordinateurs, une imprimante, un modem (pour l'accès à Internet) et un routeur. Un grand réseau domestique peut également comprendre un commutateur, des routeurs supplémentaires, des points d'accès et plusieurs périphériques multimédia Internet, par exemple des téléviseurs, consoles de jeux et des caméras Web.

Comment étendre votre réseau domestique

Votre WAP300N vous offre divers moyens d'augmenter les capacités de votre réseau domestique et sa portée sans fil. Vous pouvez l'utiliser dans n'importe quel des modes suivants : ••

Mode Point d'accès (par défaut)

Mode Connecteur multimédia sans fil

Mode Prolongateur de portée sans fil

Consultez les pages qui suivent pour des explications détaillées et des diagrammes d'exemples.

Linksys WAP300N Configuration : notions de base

Modes de fonctionnement

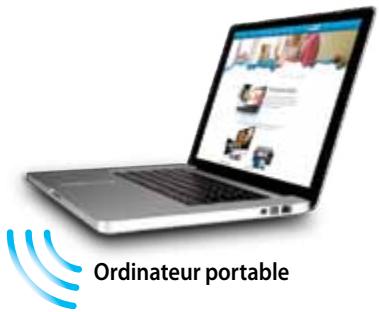

Mode de point d'accès Ce mode permet d'ajouter un réseau sans fil à un réseau câblé (Ethernet) existant ou de mettre à niveau un réseau sans fil existant. Pour des instructions sur l'utilisation de ce mode, consultez la section « Comment utiliser le mode de point d’accès », à la page 9. ••

Si vous disposez d'un réseau câblé, ce mode ajoute la possibilité de connecter des périphériques sans fil (comme des portables, des tablettes et des téléphones intelligents) au réseau.

Si vous utilisez un ancien réseau sans fil, ce mode ajoute la prise en charge des réseaux sans fil N (802.11n).

Si vous disposez d'un réseau sans fil N (802.11n) de 2,4 GHz seulement, ce mode ajoute la prise en charge de la bande de 5 GHz.

WAP300N Téléphone intelligent

Linksys WAP300N Configuration : notions de base

Mode Connecteur multimédia sans fil

Ajoute la fonctionnalité de mise en réseau sans fil à tout périphérique câblé (Ethernet). Pour des instructions sur l'utilisation de ce mode, consultez la section « Comment utiliser le mode de connecteur multimédia sans fil », à la page 12.

WAP300N Console de jeu compatible Ethernet

Linksys WAP300N Configuration : notions de base

Mode Prolongateur de portée sans fil

Permet de prolonger la portée sans fil d'un réseau sans fil existant, en plus d'ajouter la fonctionnalité de mise en réseau sans fil à tout périphérique câblé (Ethernet). Pour des instructions sur l'utilisation de ce mode, consultez la section « Comment utiliser le mode de prolongateur de portée sans fil », à la page 15.

Console de jeu compatible Ethernet

Linksys WAP300N Configuration : notions de base

Permet de connecter sans aucun fil des réseaux câblés distincts. Pour des instructions sur l'utilisation de ce mode, consultez la section « Comment utiliser le mode de pont sans fil », à la page 16.

WAP300N WAP300N WAP300N Commutateur

REMARQUE Chaque réseau câblé doit être connecté

à son propre routeur WAP300N (en mode Pont sans fil) et tous les WAP300N doivent utiliser les mêmes paramètres sans fil.

Linksys WAP300N Configuration : notions de base

Comment installer votre WAP300N La méthode la plus facile pour installer votre WAP300N consiste à utiliser le CD d'installation fourni.

REMARQUE Le CD d'installation ne vous aide qu'à configurer le WAP300N en mode de point d'accès. Pour des renseignements et des exemples relatifs aux autres modes, reportez-vous aux diagrammes des pages 4 à 7. Pour installer votre WAP300N : 1. Insérez le CD dans votre lecteur de CD ou de DVD. Vérifiez que votre ordinateur est déjà connecté à votre réseau domestique. 2. Cliquez sur Set up your wireless access point (Configurer votre point d'accès sans fil). Si cette instruction n'apparaît pas : Pour Windows, cliquez sur Computer (Ordinateur), double-cliquez sur le lecteur de CD, puis sur l'icône Setup (Configuration). Pour Mac, cliquez deux fois sur l'icône CD sur votre bureau, puis cliquez deux fois sur l'icône Setup (Configuration). 3. Suivez les instructions affichées.

• Si le WAP300N est connecté à un réseau par l'intermédiaire d'un serveur DHCP (généralement le routeur du réseau), recherchez l'adresse IP du périphérique dans la table des clients DHCP de votre routeur (reportez-vous à la documentation de votre routeur). Utilisez cette adresse IP pour ouvrir l'utilitaire Web. • S'il n'y a pas de serveur DHCP ou si le WAP300N n'est pas connecté sans fil à un autre périphérique et est connecté directement à un ordinateur au moyen d'un câble Ethernet, alors le WAP300N utilise l'adresse IP 10.100.1.1 jusqu'à ce qu'un serveur DHCP soit détecté. • Si vous avez défini une adresse IP statique pour le WAP300N par l'intermédiaire de l'utilitaire Web, entrez plutôt l'adresse IP statique. 3. N'entrez pas de nom d'utilisateur et tapez le mot de passe que vous avez créé lors de l'installation. Si vous n'avez pas créé de nouveau mot de passe, utilisez le mot de passe par défaut admin. 4. Cliquez sur OK. Le menu principal s'ouvre.

Comment accéder à l'utilitaire basé sur le navigateur Web

Pour configurer les paramètres avancés du WAP300N, vous devez ouvrir l'utilitaire basé sur le navigateur Web. Pour ouvrir l'utilitaire Web : 1. Connectez le WAP300N à votre réseau. Par exemple, utilisez le câble fourni pour connecter votre WAP300N au port Ethernet de votre routeur de réseau ou d'un ordinateur en réseau. 2. Ouvrez un navigateur Web sur un ordinateur relié à votre réseau et entrez l'adresse IP de votre WAP300N. Vous êtes invité à entrer un nom d'utilisateur et un mot de passe.

Linksys WAP300N Comment utiliser le mode de point d'accès

En plus des sections ci-dessous, consultez les sections « Comment configurer le filtrage MAC », à la page 19, et « Comment configurer la qualité du service (QoS) », à la page 20.

Comment sélectionner le mode de point d'accès

Pour sélectionner le mode de point d'accès : Setup > Operation Mode (Configuration > Mode de fonctionnement)

Configuration : notions de base

Pour configurer manuellement votre réseau, consultez la section « Comment configurer manuellement votre WAP300N », à la page 10. REMARQUE La norme Wi-Fi Protected Setup doit d'abord être activée dans votre WAP300N pour pouvoir l'utiliser afin de connecter des périphériques réseau. Dans l'utilitaire Web, cliquez sur l'onglet Wireless (Sans fil), puis sur la page Basic Wireless Settings (Paramètres de base du réseau sans fil). Assurez-vous que l'option Wi-Fi Protected Setup est réglée à Enabled (Activé).

1. Connectez-vous à l'utilitaire Web (voir la section « Comment accéder à l’utilitaire basé sur le navigateur Web », à la page 8).

Comment connecter un périphérique à l'aide du bouton Wi-Fi

2. Cliquez sur l'onglet Setup (Configuration), puis sur la page Operation Mode

(Mode de fonctionnement).

Utilisez cette méthode si votre périphérique est doté d'un bouton Wi-Fi Protected Setup

(WPS) ou s'il vous invite à appuyer sur le bouton WPS du WAP300N.

3. Sélectionnez Access Point (default) [Point d'accès (par défaut)], puis cliquez sur

Save Settings (Enregistrer les paramètres).

Pour connecter un périphérique à l'aide du bouton Wi-Fi Protected Setup :

1. Appuyez sur le bouton Wi-Fi Protected Setup du périphérique réseau auquel vous voulez vous connecter. 2. Dans les deux minutes qui suivent, appuyez sur le bouton Wi-Fi Protected Setup situé sur l'arrière du WAP300N. - OU a. Connectez-vous à l'utilitaire Web du WAP300N (consultez la section « Comment accéder à l’utilitaire basé sur le navigateur Web », à la page 8). b. Cliquez sur l'onglet Wireless (sans fil), puis cliquez sur la page Basic Wireless Settings (paramètres sans fil de base). c. Pour l'option Configuration View (Vue de configuration), sélectionnez Wi-Fi Protected Setup™.

Comment utiliser la norme Wi-Fi Protected Setup (WPS)

d. Cliquez sur le bouton Wi-Fi Protected Setup dans l'écran du même nom.

En mode de point d'accès, vous pouvez utiliser la fonction Wi-Fi Protected Setup™ pour

établir facilement une connexion sans fil entre des périphériques réseau et votre réseau sans fil. Vous avez le choix entre trois méthodes pour activer la fonction WPS : ••

Appuyez sur le bouton Wi-Fi Protected Setup (Configuration protégée par Wi-Fi) de chaque périphérique.

Entrez le NIP Wi-Fi Protected Setup du périphérique client dans le WAP300N.

Entrez le NIP Wi-Fi Protected Setup du WAP300N dans le périphérique client.

Linksys WAP300N Comment connecter un périphérique à l'aide de son NIP Wi-Fi

Protected Setup Utilisez cette méthode si votre périphérique dispose d'un numéro d'identification personnel (NIP) pour Wi-Fi Protected Setup. Pour connecter un périphérique à l'aide du NIP Wi-Fi Protected Setup du périphérique : Wireless > Basic Wireless Settings (Sans fil > Paramètres de base du réseau sans fil) 1. Connectez-vous à l'utilitaire Web (voir la section « Comment accéder à l’utilitaire basé sur le navigateur Web », à la page 8). 2. Cliquez sur l'onglet Wireless (sans fil), puis cliquez sur la page Basic Wireless Settings (paramètres sans fil de base).

Configuration : notions de base

4. Sur le périphérique client, entrez le NIP indiqué à l'écran Wi-Fi Protected Setup du WAP300N. Ce code est également inscrit sous le WAP300N. Dans l'exemple ci-dessous, le NIP du WAP300N est 32744781.

L'état de la configuration Wi-Fi Protected Setup, la bande sans fil, le nom du réseau (SSID) et le mode de sécurité s'affichent au bas de l'écran.

Comment configurer manuellement votre WAP300N

3. Pour l'option Configuration View (Vue de configuration), sélectionnez Wi-Fi

Pour configurer manuellement votre point d'accès :

Wireless > Basic Wireless Settings (Sans fil > Paramètres de base du réseau sans fil)

4. Entrez le NIP du périphérique dans le champ PIN de l'écran Wi-Fi Protected Setup du WAP300N, puis cliquez sur Register (Enregistrer).

1. Connectez-vous à l'utilitaire Web (voir la section « Comment accéder à l’utilitaire basé sur le navigateur Web », à la page 8).

2. Cliquez sur l'onglet Wireless (sans fil), puis cliquez sur la page Basic Wireless Settings (paramètres sans fil de base). 3. Pour l'option Configuration View (Vue de configuration), sélectionnez Manual (Manuelle).

L'état de la configuration Wi-Fi Protected Setup, la bande sans fil, le nom du réseau (SSID) et le mode de sécurité s'affichent au bas de l'écran.

Comment connecter un périphérique à l'aide du NIP Wi-Fi Protected

Setup du WAP300N Utilisez cette méthode si le périphérique client vous demande le NIP du WAP300N. Pour connecter un périphérique à l'aide du NIP Wi-Fi Protected Setup du WAP300N : Wireless > Basic Wireless Settings (Sans fil > Paramètres de base du réseau sans fil) 1. Connectez-vous à l'utilitaire Web (voir la section « Comment accéder à l’utilitaire basé sur le navigateur Web », à la page 8). 2. Cliquez sur l'onglet Wireless (sans fil), puis cliquez sur la page Basic Wireless Settings (paramètres sans fil de base). 3. Pour l'option Configuration View (Vue de configuration), sélectionnez Wi-Fi Protected Setup™.

4. Configurez les champs suivants : Wireless Band (Bande sans fil) — Sélectionnez la bande radio 2,4 GHz ou 5 GHz. La bande 5 GHz est beaucoup moins sollicitée que la bande 2,4 GHz, alors les risques d'interférences sont moins élevés. La bande 5 GHz est idéale pour la diffusion de contenu multimédia en continu, mais elle n'est pas prise en charge par certains périphériques clients sans fil. Network Mode (5 GHz) (Mode réseau 5 GHz) — Sélectionnez la norme sans fil de votre réseau. Si votre réseau contient des périphériques sans fil N (802.11n) et A (802.11a), conservez le paramètre par défaut Mixed (Mixte). Si votre réseau comporte des périphériques sans fil N uniquement, sélectionnez Wireless-N Only (Sans fil N uniquement). Si votre réseau comporte des périphériques sans fil A uniquement, sélectionnez Wireless-A Only (Sans fil A uniquement). Network Mode (2,4 GHz) (Mode réseau 2,4 GHz) — Sélectionnez la norme sans fil de votre réseau. Si votre réseau contient des périphériques sans fil N (802.11n), G (802.11g), et B (802.11b), conservez le paramètre par défaut Mixed (Mixte). Si votre réseau comporte des périphériques sans fil N uniquement, sélectionnez Wireless-N Only (Sans fil N uniquement). Si votre réseau ne comporte que des périphériques sans fil G et B, sélectionnez Wireless-B/G (Sans fil B/G uniquement). Si votre réseau comporte des périphériques sans fil G uniquement, sélectionnez Wireless-G Only (Sans fil G uniquement). Si votre réseau comporte des périphériques sans fil B uniquement, sélectionnez Wireless-B Only (Sans fil B uniquement). Network Name (SSID) [Nom réseau (SSID)] — Il s'agit du nom de votre réseau sans fil. Ce nom est utilisé par tous les périphériques sans fil connectés à votre réseau sans fil. Le SSID est sensible à la casse. Channel Width (Largeur de canal) — Pour des performances optimales dans un réseau utilisant des périphériques sans fil N, sélectionnez 40 MHz Only (40 MHz seulement) (disponible uniquement dans la bande radio 5 GHz) ou Auto. En mode Auto, le WAP300N et les périphériques clients du réseau passent automatiquement au mode 40 MHz si : •• Vos clients sans fil prennent en charge le mode 40 MHz, qui lie deux canaux de 20 MHz pour améliorer le rendement.

•• Il n’y a pas d’interférence adjacente.

Channel (Canal) — Sélectionnez le canal d'utilisation de votre réseau sans fil.

Si vous conservez le paramètre par défaut Auto, votre WAP300N sélectionne automatiquement le canal comportant le moins d’interférences. Nous recommandons de conserver le paramètre Auto. SSID Broadcast (Diffusion SSID) — Sélectionnez Enabled (Activé), qui est le paramètre par défaut, pour permettre aux périphériques clients de voir le nom du réseau sans fil. Si vous ne voulez pas diffuser le SSID du WAP300N, sélectionnez Disabled (Désactivé). Il est recommandé de conserver le paramètre par défaut Enabled (Activé). 5. Cliquez sur Save Settings (Enregistrer les paramètres).

Configuration : notions de base

Comment configurer la sécurité du réseau sans fil Pour configurer la sécurité sans fil de votre WAP300N en mode de point d'accès : Wireless > Wireless Security (Sans fil > Sécurité du réseau sans fil) 1. Connectez-vous à l'utilitaire Web (voir la section « Comment accéder à l’utilitaire basé sur le navigateur Web », à la page 8). 2. Cliquez sur l'onglet Wireless (Sans fil), puis cliquez sur la page Wireless Security (Sécurité du réseau sans fil) et sélectionnez une valeur pour l'option Security Mode (Mode de sécurité). (Il est recommandé de sélectionner WPA2 Personal (WPA2 personnel) pour la plupart des réseaux domestiques.)

Selon le mode de sécurité choisi, le système pourrait vous demander d'entrer des renseignements supplémentaires (voir le tableau qui suit).

Mode de sécurité WPA2/WPA Mixed Mode (mode mixte WPA2/WPA), WPA2 Personal (WPA2 personnel), WPA Personal (WPA personnel) WPA2/WPA Enterprise Mixed Mode (Mode mixte WPA2/ WPA Entreprise), WPA2 Enterprise (WPA2 Entreprise), WPA Enterprise (WPA Entreprise)

Saisissez une phrase de vérification composée de 8 à 63 caractères.

Phrase de vérification

Serveur RADIUS Saisissez l'adresse IP du serveur RADIUS.

Port RADIUS Saisissez le numéro de port du serveur RADIUS.

La valeur par défaut est 1812. Saisissez la clé partagée par le routeur et le serveur.

Sélectionnez le niveau de cryptage WEP approprié : 40/64-bit (10 hex digits) (40/64 bits

[10 chiffres hexadécimaux]) ou 104/128-bit (26 hex digits) (104/128 bits [26 chiffres hexadécimaux]).

Entrez la clé WEP de votre réseau. La clé 1 est la clé de transmission utilisée par ce périphérique.

Linksys WAP300N Configuration : notions de base

Serveur RADIUS Saisissez l'adresse IP du serveur RADIUS.

Port RADIUS Saisissez le numéro de port du serveur RADIUS.

La valeur par défaut est 1812.

Saisissez la clé partagée par le routeur et le serveur.

Sélectionnez le niveau de cryptage WEP approprié : 40/64-bit (10 hex digits) (40/64 bits

[10 chiffres hexadécimaux]) ou 104/128-bit (26 hex digits) (104/128 bits [26 chiffres hexadécimaux]).

Entrez la clé WEP de votre réseau. La clé 2 est la clé de transmission utilisée par ce périphérique.

3. Après avoir entré tous les renseignements requis, cliquez sur Save Settings

(Enregistrer les paramètres).

Comment utiliser le mode de connecteur multimédia sans fil

En plus des sections ci-dessous, consultez la section « Comment configurer la qualité du service (QoS) », à la page 20.

Comment sélectionner le mode de connecteur multimédia sans fil

Pour sélectionner le mode de connecteur multimédia sans fil : Setup > Operation Mode (Configuration > Mode de fonctionnement) 1. Connectez-vous à l'utilitaire Web (voir la section « Comment accéder à l’utilitaire basé sur le navigateur Web », à la page 8). 2. Cliquez sur l'onglet Setup (Configuration), puis sur la page Operation Mode (Mode de fonctionnement).

3. Sélectionnez Wireless Media Connector (Connecteur multimédia sans fil), puis cliquez sur Save Settings (Enregistrer les paramètres).

Il est recommandé d'utiliser la fonction d'analyse du réseau sans fil pour configurer votre WAP300N en mode de connecteur multimédia sans fil.

La fonction d'analyse du réseau sans fil détecte les réseaux sans fil qui se trouvent à portée de votre WAP300N, ce qui vous permet ensuite de sélectionner celui auquel vous souhaitez vous connecter. Pour obtenir des instructions, consultez la section « Comment exécuter une analyse du réseau sans fil », ci-dessous.

Comment exécuter une analyse du réseau sans fil

Il est recommandé d'utiliser la fonction d'analyse du réseau sans fil pour configurer votre WAP300N en mode de connecteur multimédia sans fil. La fonction d'analyse du réseau sans fil détecte les réseaux sans fil qui se trouvent à portée de votre WAP300N, ce qui vous permet ensuite de sélectionner celui auquel vous souhaitez vous connecter. Pour exécuter une analyse du réseau sans fil : 1. Connectez-vous à l'utilitaire Web (voir la section « Comment accéder à l’utilitaire basé sur le navigateur Web », à la page 8). 2. Cliquez sur l'onglet Wireless (Sans fil), puis sur la page Wireless Network Site Survey (Analyse du réseau sans fil). L'analyse du réseau est exécutée et les renseignements suivants sont affichés :

Linksys WAP300N Configuration : notions de base

Number of Wireless Networks (Nombre de réseaux sans fil) — Nombre de réseaux sans fil qui ont été détectés.

Comment utiliser la norme Wi-Fi Protected Setup (WPS)

Wireless Network Name (Nom du réseau sans fil) — Nom (SSID) de chaque réseau sans fil détecté.

Si votre routeur sans fil ou votre point d'accès prend en charge la norme Wi-Fi Protected

Setup, vous pouvez utiliser cette norme pour connecter facilement votre WAP300N au routeur sans fil ou au point d'accès.

Signal — Pourcentage de la puissance du signal.

Security (Sécurité) — Mode de sécurité utilisé par chacun des réseaux sans fil. Si le réseau prend en charge la norme WPS (Wi‑Fi Protected Setup), l'icône Wi-Fi Protected Setup est affichée à côté du mode de sécurité. Refresh (Actualiser) — Permet de mettre à jour l'information affichée à l'écran.

Vous avez le choix entre deux méthodes pour activer la fonction WPS :

Appuyez sur le bouton Wi-Fi Protected Setup (Configuration protégée par Wi-Fi) de chaque périphérique.

Entrez le NIP Wi-Fi Protected Setup du WAP300N dans le routeur ou le point d'accès.

3. Pour établir la connexion à un réseau sans fil, sélectionnez le réseau désiré et cliquez sur Connect (Connecter).

Un écran s'affiche pour vous montrer le nom de réseau (SSID) et le mode de sécurité du réseau sans fil sélectionné. Selon le mode de sécurité du réseau, le système pourrait vous demander d'entrer des renseignements supplémentaires (voir le tableau qui suit). Mode de sécurité WPA/WPA2 Personal (WPA/ WPA2 personnel)

Phrase de vérification

Entrez la phrase de vérification partagée par ce périphérique et votre routeur sans fil

Sélectionnez un niveau de cryptage WEP :

40/64 bits (10 chiffres hexadécimaux) ou 104/128 bits (26 chiffres hexadécimaux).

Entrez la clé WEP de votre réseau. La clé 1 est la clé de transmission utilisée par ce périphérique.

La valeur par défaut Auto permet de choisir entre une authentification avec système ouvert ou par clé partagée.

Sélectionnez Open (Ouvert) pour utiliser l'authentification dans un système ouvert; aucune clé WEP n'est utilisée pour l'authentification. Sélectionnez Shared (Partagée) pour utiliser l'authentification par clé partagée; une clé WEP est utilisée pour l'authentification.

4. Après avoir entré tous les renseignements requis, cliquez sur Connecter

(Connecter) pour établir la connexion au réseau.

Pour configurer manuellement votre réseau, consultez la section « Comment configurer manuellement votre WAP300N », à la page 14.

Comment connecter un routeur ou un point d'accès au moyen du bouton Wi-Fi Protected Setup

Utilisez cette méthode pour connecter votre WAP300N à un routeur ou un point d'accès en appuyant sur un bouton sur les deux périphériques. Pour connecter un routeur ou un point d'accès au moyen du bouton Wi-Fi Protected Setup : 1. Appuyez sur le bouton Wi-Fi Protected Setup situé sur l'arrière du routeur ou du point d'accès. 2. Dans les deux minutes qui suivent, appuyez sur le bouton Wi-Fi Protected Setup situé sur l'arrière du WAP300N.

- OU a. Connectez-vous à l'utilitaire Web du WAP300N (consultez la section « Comment accéder à l’utilitaire basé sur le navigateur Web », à la page 8). b. Cliquez sur l'onglet Wireless (sans fil), puis cliquez sur la page Basic Wireless Settings (paramètres sans fil de base). c. Pour l'option Configuration View (Vue de configuration), sélectionnez Wi-Fi Protected Setup™. d. Cliquez sur le bouton Wi-Fi Protected Setup dans l'écran du même nom.

Configuration : notions de base

Comment configurer manuellement votre WAP300N Vous pouvez suivre ces instructions pour connecter votre WAP300N à un routeur, ou bien utiliser la fonction d'analyse du réseau sans fil pour établir la connexion. Pour plus de renseignements sur l'analyse du réseau, consultez la section « Comment exécuter une analyse du réseau sans fil », à la page 12. Pour configurer manuellement votre WAP300N en mode de connecteur multimédia sans fil : Wireless > Basic Wireless Settings (Sans fil > Paramètres de base du réseau sans fil) 1. Connectez-vous à l'utilitaire Web (voir la section « Comment accéder à l’utilitaire basé sur le navigateur Web », à la page 8). 2. Cliquez sur l'onglet Wireless (sans fil), puis cliquez sur la page Basic Wireless Settings (paramètres sans fil de base).

Comment connecter un routeur ou un point d'accès au moyen du NIP Wi-Fi Protected Setup du WAP300N

3. Pour l'option Configuration View (Vue de configuration), sélectionnez Manual

Utilisez cette méthode si le routeur ou le point d'accès vous demande le NIP du WAP300N.

Pour connecter un périphérique à l'aide du NIP Wi-Fi Protected Setup du WAP300N : Wireless > Basic Wireless Settings (Sans fil > Paramètres de base du réseau sans fil) 1. Connectez-vous à l'utilitaire Web (voir la section « Comment accéder à l’utilitaire basé sur le navigateur Web », à la page 8). 2. Cliquez sur l'onglet Wireless (sans fil), puis cliquez sur la page Basic Wireless Settings (paramètres sans fil de base). 3. Pour l'option Configuration View (Vue de configuration), sélectionnez Wi-Fi Protected Setup™. 4. Dans l'utilitaire Web du routeur ou du point d'accès, entrez le NIP indiqué à l'écran Wi-Fi Protected Setup du WAP300N. Ce code est également inscrit sous le WAP300N. Dans l'exemple ci-dessous, le NIP du WAP300N est 02743103.

4. Configurez les champs suivants :

Network Name (SSID) [Nom réseau (SSID)] — Il s'agit du nom de votre réseau sans fil. Ce nom est utilisé par tous les périphériques sans fil connectés à votre réseau sans fil. Par conséquent, le SSID que vous entrez dans ce champ doit correspondre exactement à celui du routeur (le SSID est sensible à la casse). Security Mode (Mode de sécurité) — Sélectionnez la méthode de sécurité qui correspond au mécanisme de sécurité de votre routeur ou point d'accès. Si le mode sélectionné dans ce champ ne correspond pas à celui du routeur ou du point d'accès, la connexion ne pourra pas être établie.

L'état de la configuration Wi-Fi Protected Setup, la bande sans fil, le nom du réseau (SSID) et le mode de sécurité s'affichent au bas de l'écran.

5. Cliquez sur OK dans l'écran Wi-Fi Protected Setup du WAP300N.

Linksys WAP300N Configuration : notions de base

Selon le mode de sécurité choisi, le système pourrait vous demander d'entrer des renseignements supplémentaires. Reportez-vous au tableau qui suit.

Mode de sécurité WPA/WPA2 Personal (WPA/ WPA2 personnel)

Phrase de vérification

Entrez la phrase de vérification partagée par ce périphérique et votre routeur sans fil

Sélectionnez un niveau de cryptage WEP :

40/64 bits (10 chiffres hexadécimaux) ou 104/128 bits (26 chiffres hexadécimaux).

Entrez la clé WEP de votre réseau. La clé 1 est la clé de transmission utilisée par ce périphérique.

La valeur par défaut Auto permet de choisir entre une authentification avec système ouvert ou par clé partagée.

Sélectionnez Open (Ouvert) pour utiliser l'authentification dans un système ouvert; aucune clé WEP n'est utilisée pour l'authentification. Sélectionnez Shared (Partagée) pour utiliser l'authentification par clé partagée; une clé WEP est utilisée pour l'authentification.

WEP Comment utiliser le mode de prolongateur de portée sans fil

Comment sélectionner le mode de prolongateur de portée sans fil Pour sélectionner le mode de prolongateur de portée sans fil : Setup > Operation Mode (Configuration > Mode de fonctionnement) 1. Connectez-vous à l'utilitaire Web (voir la section « Comment accéder à l’utilitaire basé sur le navigateur Web », à la page 8). 2. Cliquez sur l'onglet Setup (Configuration), puis sur la page Operation Mode (Mode de fonctionnement). 3. Sélectionnez Wireless Range Extender (Prolongateur de portée sans fil), puis cliquez sur Save Settings (Enregistrer les paramètres).

5. Cliquez sur Save Settings (Enregistrer les paramètres).

Linksys WAP300N Configuration : notions de base

Comment exécuter une analyse du réseau sans fil

Comment utiliser le mode de pont sans fil

Il est recommandé d'utiliser la fonction d'analyse du réseau sans fil pour configurer votre WAP300N en mode de prolongateur de portée sans fil. Pour des instructions sur l'utilisation de la fonction d'analyse du réseau sans fil pour connecter votre WAP300N à un routeur sans fil, consultez la section « Comment exécuter une analyse du réseau sans fil », à la page 12.

Comment sélectionner le mode de pont sans fil

Comment utiliser la norme Wi-Fi Protected Setup (WPS)

En mode de prolongateur de portée sans fil, vous pouvez utiliser la norme Wi-Fi Protected Setup™ pour connecter facilement votre WAP300N à un routeur sans fil et à des périphériques clients sans fil. La façon d'utiliser la fonction WPS pour votre WAP300N varie selon que le WAP300N a déjà établi une connexion avec le routeur.

Pour sélectionner le mode de pont sans fil :

Setup > Operation Mode (Configuration > Mode de fonctionnement) 1. Connectez-vous à l'utilitaire Web (voir la section « Comment accéder à l’utilitaire basé sur le navigateur Web », à la page 8). 2. Cliquez sur l'onglet Setup (Configuration), puis sur la page Operation Mode (Mode de fonctionnement). 3. Sélectionnez Wireless Bridge (Pont sans fil), puis cliquez sur Save Settings (Enregistrer les paramètres).

Si votre WAP300N n'a jamais été connecté au routeur :

Pour connecter votre WAP300N à un routeur sans fil, suivez les instructions fournies dans la section « Comment utiliser la norme Wi-Fi Protected Setup

(WPS) », à la page 13.

Si votre WAP300N a déjà été connecté au routeur :

Pour connecter votre WAP300N à un périphérique client sans fil, suivez les instructions fournies dans la section « Comment utiliser la norme Wi-Fi Protected

Setup (WPS) », à la page 9.

Comment configurer manuellement votre WAP300N Vous pouvez configurer manuellement la connexion du WAP300N à un routeur sans fil ou modifier la connexion existante.

Si votre WAP300N n'a jamais été connecté au routeur : ••

Suivez les instructions fournies dans la section « Comment configurer manuellement votre WAP300N », à la page 14.

Si votre WAP300N a déjà été connecté au routeur :

1. Pour plus de renseignements sur les champs du menu, consultez la section « Comment configurer manuellement votre WAP300N », à la page 14. 2. Pour vous connecter à un routeur différent, modifiez les valeurs des champs et cliquez sur Save Settings (Enregistrer les paramètres).

Linksys WAP300N Comment configurer le mode de pont sans fil

Pour configurer le mode de pont sans fil : Wireless > Basic Wireless Settings (Sans fil > Paramètres de base du réseau sans fil) 1. Connectez-vous à l'utilitaire Web (voir la section « Comment accéder à l’utilitaire basé sur le navigateur Web », à la page 8). 2. Cliquez sur l'onglet Wireless (sans fil), puis cliquez sur la page Basic Wireless Settings (paramètres sans fil de base).

Configuration : notions de base

Channel (Canal) — Sélectionnez le canal d'utilisation de votre réseau sans fil. MISE EN GARDE En mode de pont sans fil, ce périphérique peut communiquer avec d'autres WAP300N si ces autres périphériques sont également en mode de pont sans fil et si les paramètres de réseau sans fil sont tous identiques.

Vous souhaitez connecter ensemble deux réseaux câblés en utilisant deux périphériques WAP300N. Un WAP300N est nécessaire sur chaque réseau. Nous appellerons ces périphériques (A) et (B). Pour que la connexion fonctionne : 1. Entrez l'adresse MAC Wi-Fi locale du périphérique (A) dans le champ Remote Wireless Bridges’ Wi-Fi MAC Addresses (Adresses MAC Wi-Fi des ponts sans fil à distance) du périphérique (B). 2. Entrez l'adresse MAC Wi-Fi locale du périphérique (B) dans le champ Remote Wireless Bridges’ Wi-Fi MAC Addresses (Adresses MAC Wi-Fi des ponts sans fil à distance) du périphérique (A).

Vous souhaitez connecter ensemble trois réseaux câblés en utilisant trois périphériques WAP300N. Un WAP300N est nécessaire sur chaque réseau. Dans cet exemple, les périphériques WAP300N seront appelés (A), (B) et (C). Pour que la connexion fonctionne : 1. Entrez l'adresse MAC Wi-Fi locale du périphérique (A) et celle du périphérique (C) dans le champ Remote Wireless Bridges’ Wi-Fi MAC Addresses (Adresses MAC Wi-Fi des ponts sans fil à distance) du périphérique (B).

Local Wi-Fi MAC Address (Adresse MAC Wi-Fi locale) — Adresse MAC Wi-Fi de ce périphérique.

Remote Wireless Bridges’ Wi-Fi MAC Addresses (Adresses MAC Wi-Fi des ponts sans fil à distance) — Entrez les adresses MAC Wi-Fi des autres ponts sans fil WAP300N auquel vous voulez connecter ce WAP300N. Wireless Band (Bande sans fil) — Sélectionnez la bande radio 2,4 GHz ou 5 GHz. La bande 5 GHz est beaucoup moins sollicitée que la bande 2,4 GHz, alors les risques d'interférences sont moins élevés. Channel Width (Largeur de canal) — Pour des performances optimales dans un réseau utilisant des périphériques sans fil N, sélectionnez 40 MHz Only (40 MHz seulement) (disponible uniquement dans la bande radio 5 GHz) ou Auto. En mode Auto, ce périphérique et les autres WAP300N connectés à votre WAP300N passent automatiquement au mode 40 MHz s'il n'y a pas d'interférence.

2. Entrez l'adresse MAC Wi-Fi locale du périphérique (B) dans le champ Remote

Wireless Bridges’ Wi-Fi MAC Addresses (Adresses MAC Wi-Fi des ponts sans fil à distance) du périphérique (A). 3. Entrez l'adresse MAC Wi-Fi locale du périphérique (B) dans le champ Remote Wireless Bridges’ Wi-Fi MAC Addresses (Adresses MAC Wi-Fi des ponts sans fil à distance) du périphérique (C). Vous établissez ainsi une connexion sans fil entre les périphériques (A) et (B), et une autre connexion entre les périphériques (B) et (C). Cette méthode permet de relier ensemble les trois réseaux câblés. MISE EN GARDE Ne créez pas de boucle dans votre réseau. Dans l'exemple ci-dessus, vous créeriez une boucle si vous ajoutiez une connexion sans fil entre les périphériques (A) et (C) parce qu'ils sont déjà reliés par la connexion sans fil entre (A) et (B) et celle entre (B) et (C).

Linksys WAP300N Configuration : notions de base

Comment configurer la sécurité du réseau sans fil

MISE EN GARDE En mode de pont sans fil, ce périphérique peut communiquer avec d'autres WAP300N si ces autres périphériques sont également en mode de pont sans fil et si les paramètres de réseau sans fil sont tous identiques. Pour configurer la sécurité sans fil de votre WAP300N en mode de pont sans fil : Wireless > Wireless Security (Sans fil > Sécurité du réseau sans fil) 1. Connectez-vous à l'utilitaire Web (voir la section « Comment accéder à l’utilitaire basé sur le navigateur Web », à la page 8). 2. Cliquez sur l'onglet Wireless (Sans fil), puis cliquez sur la page Wireless Security (Sécurité du réseau sans fil) et sélectionnez une valeur pour l'option Security Mode (Mode de sécurité). (Il est recommandé de sélectionner WPA2 Personal (WPA2 personnel) pour la plupart des réseaux domestiques.)

Selon le mode de sécurité choisi, le système pourrait vous demander d'entrer des renseignements supplémentaires (voir le tableau qui suit).

Mode de sécurité WPA2 Personal (WPA2 personnel), WPA Personal (WPA personnel)

Phrase de vérification

Saisissez une phrase de vérification composée de 8 à 63 caractères.

Sélectionnez le niveau de cryptage WEP approprié : 40/64-bit (10 hex digits) (40/64 bits

[10 chiffres hexadécimaux]) ou 104/128-bit (26 hex digits) (104/128 bits [26 chiffres hexadécimaux]).

Entrez la clé WEP de votre réseau. La clé 1 est la clé de transmission utilisée par ce périphérique.

3. Après avoir entré tous les renseignements requis, cliquez sur Save Settings

(Enregistrer les paramètres).

Linksys WAP300N Configuration : avancée

Configuration : avancée

Comment configurer le filtrage MAC Pour le mode de point d'accès seulement Lorsque le WAP300N est en mode de point d'accès, vous pouvez filtrer l'accès à votre réseau sans fil en précisant les adresses MAC Wi-Fi des périphériques sans fil à portée de votre réseau. Pour configurer le filtrage MAC : Wireless > Wireless MAC Filter (Sans fil > Filtrage MAC sans fil)

Access Restriction (Restriction d'accès) — Pour bloquer l'accès sans fil selon l'adresse MAC, sélectionnez Prevent (Interdire). Pour autoriser l'accès selon l'adresse MAC, sélectionnez Permit (Permettre).

MAC 01 à 32 — Entrez les adresses MAC Wi-Fi des périphériques dont vous voulez bloquer ou autoriser l'accès. 4. Facultatif : Cliquez sur le bouton Wireless Client List (Liste des clients sans fil) pour afficher l'écran correspondant. Cet écran affiche les renseignements sur les ordinateurs et autres dispositifs utilisant le réseau sans fil. Vous disposez de deux options de tri de cette liste : MAC Address (Adresse MAC) ou Status (État).

1. Connectez-vous à l'utilitaire Web (voir la section « Comment accéder à l’utilitaire basé sur le navigateur Web », à la page 8).

2. Cliquez sur l'onglet Wireless (Sans fil), puis cliquez sur la page Wireless MAC Filter (Filtrage MAC sans fil).

•• Pour ajouter un périphérique à la liste, sélectionnez Save to MAC Address

Filter List (Enregistrer dans la liste de filtres des adresses MAC), puis cliquez sur Add (Ajouter). •• Pour mettre à jour l'information du réseau, cliquez sur Refresh (Actualiser). •• Pour retourner à l'écran Wireless MAC Filter (Filtrage MAC sans fil), cliquez sur Close (Fermer).

5. Cliquez sur Save Settings (Enregistrer les paramètres) pour appliquer vos modifications.

3. Configurez les paramètres suivants :

Wireless MAC Filter (Filtrage MAC sans fil) — Pour filtrer les périphériques sans fil selon l'adresse MAC, sélectionnez Enabled (Activé). Sinon, conservez le paramètre par défaut, soit Disabled (Désactivé).

Linksys WAP300N Comment configurer la qualité du service

(QoS) Pour les modes de point d'accès et de connecteur multimédia sans fil seulement Pour configurer la qualité du service : Wireless > QoS (Sans fil > Qualité du service) 1. Connectez-vous à l'utilitaire Web (voir la section « Comment accéder à l’utilitaire basé sur le navigateur Web », à la page 8). 2. Cliquez sur l'onglet Wireless (Sans fil), puis cliquez sur la page QoS (Qualité du service).

Configuration : avancée

Comment changer l'adresse IP Vous pouvez indiquer si le WAP300N obtient son adresse IP automatiquement (par l'intermédiaire du serveur DHCP) ou manuellement (avec une adresse IP statique), en réglant cette option dans l'utilitaire Web.

REMARQUES •• Pour la plupart des réseaux domestiques, nous recommandons de conserver le paramètre par défaut Automatic Configuration - DHCP (Configuration automatique - DHCP). •• S'il n'y a pas de serveur DHCP ou si le WAP300N n'est pas connecté sans fil à un autre périphérique et est connecté directement à un ordinateur au moyen d'un câble Ethernet, alors le WAP300N utilise l'adresse IP 10.100.1.1 jusqu'à ce qu'un serveur DHCP soit détecté et qu'une nouvelle adresse IP lui soit attribuée. Pour configurer l'adresse IP de votre WAP300N :

3. Configurez les paramètres suivants :

WMM Support (Prise en charge WMM) — Wi-Fi Multimedia (WMM) est une fonction de qualité de service sans fil qui améliore la qualité des applications audio, vidéo et de téléphonie, en réglant la priorité du trafic réseau. Pour utiliser la fonction WMM, les autres périphériques sans fil connectés au WAP300N doivent également prendre en charge cette fonction. No Acknowledgement (Aucune confirmation) — Si vous ne voulez pas que le WAP300N renvoie les données chaque fois qu'une erreur se produit, sélectionnez Enabled (Activé). Sinon, conservez la sélection par défaut, soit Disabled (Désactivé).

1. Connectez-vous à l'utilitaire Web (voir la section « Comment accéder à l’utilitaire basé sur le navigateur Web », à la page 8).

2. Sélectionnez Static IP (IP statique) pour l'option Device IP (IP du périphérique), puis remplissez les champs suivants : •• IP Address (Adresse IP) — Entrez une adresse IP unique qui sera utilisée pour accéder à l'utilitaire Web. •• Subnet Mask (Masque de sous-réseau) — Entrez le masque de sous-réseau de votre réseau. •• Default Gateway (Passerelle par défaut) — Entrez l'adresse IP de la passerelle par défaut de votre réseau (dans la plupart des cas, il s'agit de votre routeur).

3. Cliquez sur Save Settings (Enregistrer les paramètres) pour appliquer vos modifications.

Linksys WAP300N Comment modifier le mot de passe

Vous pouvez changer le mot de passe du WAP300N afin de limiter l'accès à l'utilitaire Web. Pour modifier le mot de passe : 1. Connectez-vous à l'utilitaire Web (voir la section « Comment accéder à l’utilitaire basé sur le navigateur Web », à la page 8).

Configuration : avancée

Comment désactiver l'accès d'administration sans fil

Pour augmenter la sécurité de votre système, vous pouvez désactiver les connexions sans fil à l'utilitaire Web. Lorsque l'accès sans fil est désactivé, vous devez disposer d'une connexion par câble pour pouvoir exécuter l'utilitaire Web.

2. Cliquez sur l'onglet Administration, puis sur la page Management (Gestion).

Pour désactiver l'accès d'administration sans fil :

3. Entrez le nouveau mot de passe dans le champ Device Password (Mot de passe du périphérique), puis entrez-le également dans le champ Re-enter to confirm

(Confirmation du mot de passe).

1. Connectez-vous à l'utilitaire Web (voir la section « Comment accéder à l’utilitaire basé sur le navigateur Web », à la page 8).

2. Cliquez sur l'onglet Administration, puis sur la page Management (Gestion). 3. Sélectionnez Disabled (Désactivé) pour l'option Access via Wireless (Accès par connexion sans fil), puis cliquez sur Save Settings (Enregistrer les paramètres).

4. Cliquez sur Save Settings (Enregistrer les paramètres).

Comment changer le délai d'inactivité

Vous êtes automatiquement déconnecté de l'utilitaire basé sur le navigateur Web après un certain délai d'inactivité. Vous pouvez définir la longueur de ce délai. Pour changer le délai d'inactivité : 1. Connectez-vous à l'utilitaire Web (voir la section « Comment accéder à l’utilitaire basé sur le navigateur Web », à la page 8). 2. Cliquez sur l'onglet Administration, puis sur la page Management (Gestion). 3. Entrez le nouveau délai d'inactivité dans le champ Idle Timeout (Période d’inactivité). Vous pouvez entrer une valeur comprise entre 60 et 3 600 secondes.

Comment changer la langue de l'utilitaire basé sur le navigateur Web

Pour changer la langue de l'utilitaire Web : Setup > Basic Setup (Configuration > Configuration de base) 1. Connectez-vous à l'utilitaire Web (voir la section « Comment accéder à l’utilitaire basé sur le navigateur Web », à la page 8). La page Basic Setup (Configuration de base) s'affiche. 2. Réglez l'option Language (Langue) à la valeur désirée, puis cliquez sur Save Settings (Enregistrer les paramètres).

4. Cliquez sur Save Settings (Enregistrer les paramètres) pour appliquer vos modifications.

Linksys WAP300N Maintien et surveillance

Maintien et surveillance

Dépannage En cas d'oubli du mot de passe ou de l'adresse IP statique du périphérique Si vous avez oublié votre mot de passe d'administrateur du WAP300N ou si vous avez défini une adresse IP statique mais que vous l'avez oubliée, vous pouvez rétablir les paramètres par défaut du périphérique. Pour plus de renseignements sur le rétablissement des paramètres par défaut du WAP300N, consultez la section « Comment rétablir les paramètres par défaut du WAP300N », à la page 23.

Comment créer et restaurer une copie de sauvegarde de la configuration du WAP300N Tout comme n'importe quelle donnée de valeur, vous devriez créer une copie de sauvegarde de la configuration de votre WAP300N, car il pourrait contenir un grand nombre de paramètres personnalisés. Ces paramètres seraient perdus si vous réinitialisez le WAP300N aux valeurs par défaut, et vous auriez à les resaisir tous manuellement. Si vous créez une copie de sauvegarde de la configuration du périphérique, la restauration des paramètres est facile.

Pour créer une copie de sauvegarde de la configuration du WAP300N : 1. Connectez-vous à l'utilitaire Web (voir la section « Comment accéder à l’utilitaire basé sur le navigateur Web », à la page 8).

Pour restaurer la configuration de votre WAP300N :

1. Connectez-vous à l'utilitaire Web (voir la section « Comment accéder à l’utilitaire basé sur le navigateur Web », à la page 8). 2. Cliquez sur l'onglet Administration, puis sur la page Management (Gestion). 3. Cliquez sur Browse (Parcourir) et sélectionnez le fichier de configuration, puis cliquez sur Open (Ouvrir). 4. Cliquez sur Restore Configurations (Restaurer les configurations), puis suivez les instructions affichées.

Comment redémarrer votre WAP300N Il est parfois nécessaire de redémarrer votre WAP300N après avoir modifié les paramètres réseau ou dans le cadre d'une procédure de dépannage.

Pour redémarrer votre WAP300N : 1. Connectez-vous à l'utilitaire Web (voir la section « Comment accéder à l’utilitaire basé sur le navigateur Web », à la page 8). 2. Cliquez sur l'onglet Administration, puis sur la page Management (Gestion). 3. Cliquez sur Start to Reboot (Redémarrer pour relancer).

2. Cliquez sur l'onglet Administration, puis sur la page Management (Gestion).

3. Cliquez sur Back Up Configurations (Sauvegarder les configurations), puis suivez les instructions affichées pour enregistrer le fichier. -OU1. Débranchez le cordon d'alimentation pendant 10 secondes, puis rebranchez-le.

CONSEIL Pour enregistrer plusieurs fichiers de sauvegarde, indiquez la date de sauvegarde dans le nom du fichier au moment de l'enregistrer.

Linksys WAP300N Comment rétablir les paramètres par défaut du WAP300N Si les paramètres personnalisés de votre WAP300N causent des problèmes ou si vous avez oublié le mot de passe d'accès ou l'adresse IP statique, il pourrait être nécessaire de rétablir les paramètres par défaut du WAP300N.

MISE EN GARDE Le rétablissement des paramètres par défaut supprime tous les paramètres personnalisés que vous aviez enregistrés. Pour rétablir les paramètres par défaut du WAP300N : 1. Le périphérique étant connecté à une source d'alimentation, utilisez un petit objet mince et rigide (comme un trombone étiré) pour enfoncer le bouton de réinitialisation située sous l'appareil et maintenez le bouton enfoncé pendant environ cinq secondes.

Maintien et surveillance

Un message d'avertissement s'affiche pour vous demander de confirmer l'opération.

4. Cliquez sur OK. Les paramètres par défaut de votre périphérique sont rétablis.

Comment mettre à jour votre WAP300N Linksys peut publier périodiquement une mise à niveau de micrologiciel pour corriger un problème ou pour ajouter des fonctions à votre WAP300N.

IMPORTANT La mise à niveau ne doit pas être interrompue. Vous ne devez pas couper l'alimentation du périphérique ou appuyer sur le bouton Reset pendant la procédure de mise à niveau. Le cas échéant, le périphérique pourrait être désactivé de façon permanente. Pour mettre à niveau le micrologiciel du périphérique : 1. Ouvrez un navigateur Web et accédez à la page www.linksys.com/support. 2. Téléchargez de fichier de la plus récente mise à niveau du micrologiciel du périphérique. Prenez note de l'emplacement où vous enregistrez le fichier. 3. Connectez-vous à l'utilitaire Web (voir la section « Comment accéder à l’utilitaire basé sur le navigateur Web », à la page 8). 4. Cliquez sur l'onglet Administration, puis sur la page Firmware Upgrade (Mise à niveau du micrologiciel). 5. Cliquez sur Browse (Parcourir), sélectionnez le fichier de mise à niveau que vous avez enregistré précédemment, puis cliquez sur Open (Ouvrir).

-OU1. Connectez-vous à l'utilitaire Web (voir la section « Comment accéder à l’utilitaire basé sur le navigateur Web », à la page 8).

2. Cliquez sur l'onglet Administration, puis sur la page Factory Defaults (Paramètres par défaut). 3. Cliquez sur Restore Factory Defaults (Restaurer les paramètres d'usine).

6. Cliquez ensuite Start to Upgrade (Lancer la mise à niveau) et suivez les instructions à l'écran.

Linksys WAP300N Comment afficher l'information sur le périphérique et sur le réseau local

Maintien et surveillance

Comment afficher l'information sur le réseau sans fil

Pour afficher l'information sur le périphérique et sur le réseau local :

Pour afficher l'information sur le réseau sans fil :

1. Connectez-vous à l'utilitaire Web (voir la section « Comment accéder à l’utilitaire basé sur le navigateur Web », à la page 8).

1. Connectez-vous à l'utilitaire Web (voir la section « Comment accéder à l’utilitaire basé sur le navigateur Web », à la page 8).

2. Cliquez sur l'onglet Status (État), puis sur la page Renseignement sur le périphérique et réseau local. L'information sur le périphérique et sur le réseau local s'affiche.

2. Cliquez sur l'onglet Status (État), puis sur la page Wireless Network (Réseau sans fil). L'information sur le réseau sans fil s'affiche. Les renseignements disponibles varient selon le mode de fonctionnement actif; la liste ci-dessous présente tous les champs pouvant être affichés.

Firmware Version (Version du micrologiciel) — Indique la version actuelle du micrologiciel installé dans le périphérique.

Firmware Verification (Vérification du micrologiciel) — Fonction utilisée par le service de soutien technique pour vérifier le micrologiciel. MAC Address (Adresse MAC) — Adresse MAC du port Ethernet du périphérique.

Operation Mode (Mode de fonctionnement) — Mode sous lequel fonctionne actuellement le périphérique.

IP Address (Adresse IP) — Adresse IP du périphérique, telle qu'indiquée dans votre réseau local.

MAC Address (Adresse MAC) — Adresse MAC de l'interface sans fil (Wi-Fi) du périphérique.

Subnet Mask (Masque de sous-réseau) — Indique l'adresse du masque de sousréseau de votre réseau local.

Link Status (État de la liaison) — Statut de la connexion sans fil.

Default Gateway (Passerelle par défaut) — Dispositif configuré comme passerelle par défaut pour votre réseau local.

Network Mode (Mode réseau) — Mode sous lequel fonctionne votre réseau sans fil.

Network Name (SSID) [Nom du réseau (SSID)] — Nom de votre réseau sans fil.

Channel Width (Largeur de canal) — Largeur de canal (en MHz) utilisée par votre réseau sans fil.

Radio Band (Bande radio) — Bande radio (en GHz) utilisée par votre réseau sans fil. Channel (Canal) — Paramètre de canal utilisé par votre réseau sans fil.

Linksys WAP300N Maintien et surveillance

Security (Sécurité) — Mode de sécurité utilisé par votre réseau sans fil.

Bit Rate (Débit binaire) — Taux de transmission des données. Signal — Indique le pourcentage de la puissance du signal. SSID Broadcast (Diffusion SSID) — État de diffusion du SSID (activée ou désactivée).

Linksys WAP300N Spécifications

Linksys WAP300N Environnement d'exploitation

Point d'accès sans fil N Linksys

Vitesse du port Ethernet

Poids 207,0 g (7,3 oz), sans les antennes externes;

229,6 g (8,1 oz) avec les antennes externes

Antenne dipôle externe avec connecteur R-SMA Amovible

Boutons Réinitialisation, Wi-Fi Protected Setup™, alimentation

(modèle européen seulement)

12 V, 0,5 A Température de fonctionnement 0 à 40 °C (32 à 104 °F)

Températures de stockage

-20 à 60 °C (-4 à 140 °F)

Humidité en fonctionnement

10 à 80 %, sans condensation

Fonctions de sécurité sans fil WEP, Wi-Fi Protected Access™ (WPA), Wi-Fi Protected

Access™ 2 (WPA2), filtrage d'adresses MAC Humidité d'entreposage

5 à 90 %, sans condensation

Bits de clé de sécurité

Cryptage de données jusqu'à 128 bits

REMARQUES Pour plus d'informations sur les réglementations, la garantie et la sécurité, consultez le CD fourni avec votre périphérique ou rendez-vous sur

Linksys.com/support. Les spécifications peuvent changer sans préavis. Performances maximales basées sur les spécifications de la norme IEEE 802.11. Les performances réelles peuvent varier, par exemple en raison d'une plus faible capacité de réseau sans fil, du débit de transmission des données et de la portée ou de la couverture. Les performances dépendent d'un grand nombre de facteurs, conditions et variables, y compris la distance de l'appareil par rapport au point d'accès, le volume du trafic du réseau, le matériel de fabrication et la construction, le système d'exploitation utilisé, la variété d'appareils sans fil connectés, les interférences et toute autre condition contre-productive.

Pour communiquer avec le soutien technique primé 24 heures sur 24 et 7 jours sur 7, visitez linksys.com/support

Cisco, le logo Cisco et Linksys sont des marques de commerce ou des marques déposées de Cisco ou de ses sociétés affiliées aux États-Unis et dans d'autres pays. Vous trouverez une liste des marques de commerce de Cisco à l'adresse www.cisco.com/go/trademarks. Les autres marques commerciales mentionnées dans ce document sont la propriété de leur détenteur respectif.

© Cisco et ses sociétés affiliées, 2013. Tous droits réservés.

Linksys WAP300N Linksys WAP300N Daftar Isi

Linksys WAP300N . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 Specifiche ambientali

Linksys WAP300N Informazioni generali

Informazioni generali
