FOIRE AUX QUESTIONS - TL-WA5210G TP-LINK

Comment restaurer le CPE à ses paramètres d'usine par défaut ?

Sous tension, appuyez et maintenez le bouton RESET pendant environ 8 secondes, puis relâchez. Cela réinitialise tous les paramètres.

Que faire si j'oublie mon mot de passe ?

Effectuez une réinitialisation matérielle (bouton RESET) pour restaurer les valeurs par défaut. Utilisez ensuite admin comme nom d'utilisateur et mot de passe.

Que faire si je ne peux pas accéder à la page de configuration ?

Vérifiez que votre ordinateur est dans la même plage IP que le CPE (192.168.1.x). Configurez une adresse IP statique sur votre carte réseau.

Comment aligner correctement l'antenne ?

Utilisez la page Antenna Alignment dans l'interface web. Orientez le CPE pour maximiser la puissance du signal reçu.

Puis-je connecter une antenne externe ?

Oui, via le connecteur RP-SMA. Pour une antenne avec connecteur N, utilisez un câble pigtail N/RP-SMA.

Quels sont les modes de fonctionnement disponibles ?

Les modes sont : AP (point d'accès), AP Client Routeur, et AP Routeur. Configurez via Quick Setup.

Comment brancher l'alimentation ?

Connectez le câble Ethernet entre le port POE de l'injecteur et le port LAN du CPE. Branchez l'injecteur sur une prise électrique.

Les voyants ne s'allument pas correctement, que faire ?

Vérifiez les connexions des câbles Ethernet et de l'adaptateur secteur. Assurez-vous que l'injecteur est alimenté.

Où puis-je trouver le support technique ?

Consultez http://www.tp-link.fr/support/faq/ ou contactez [e-mail]. Tél : [phone].

Quelle est la durée de garantie ?

Garantie limitée de 3 ans à compter de la date d'achat, pour défauts matériels et de fabrication.

MODE D'EMPLOI TL-WA5210G TP-LINK

La méthode prise en exemple dans ce guide d'installation rapide correspond à la référence TL-WA5210G.

Réseau typique

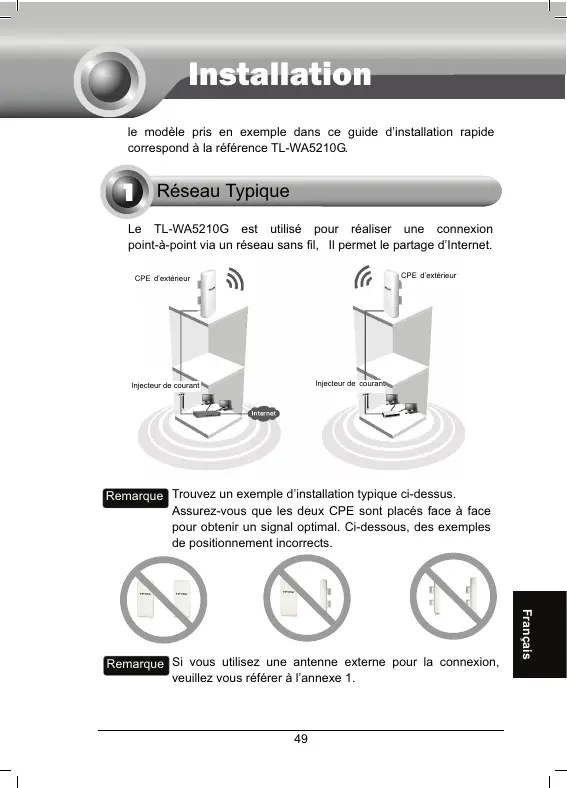

Le TL-WA5210G est utilisé pour réaliser une connexion point à point via un réseau sans fil. Il permet le partage d'Internet.

Remarque

Vous trouverez ci-dessus un exemple d'installation typique.

Assurez-vous que les deux CPE sont placés face à face pour obtenir un signal optimal. Ci-dessous, des exemples de positionnement incorrects.

Remarque

Si vous utilisez une antenne externe pour la connexion, veuillez vous référer à l'annexe 1.

Raccordement de l'appareil

Remarque

Le paramétrage doit être effectué depuis une connexion filaire uniquement.

Localisez un site de montage approprié pour votre CPE. Choisissez un emplacement approprié pour installer votre CPE. Pour déterminer le meilleur emplacement et garantir une bonne propagation des signaux, sélectionnez un endroit élevé où les arbres, les bâtiments et les grandes structures métalliques ne feront pas obstacle.

Orientez votre CPE afin d'obtenir le meilleur signal. Placez les sangles dans les fentes à l'arrière du CPE puis autour du poteau. Serrez les sangles.

Connectez un câble Ethernet entre le port POE de l'injecteur de courant et le port LAN du CPE.

Connectez un câble Ethernet entre le port POE de l'injecteur de courant et le port LAN du CPE.

Connectez le port LAN de l'injecteur de courant à un ordinateur avec un câble Ethernet. Branchez l'adaptateur secteur fourni à la prise DC de l'injecteur de courant, et l'autre extrémité à une prise électrique.

Les étapes ci-dessus réalisées, la connexion sera similaire à l'illustration suivante.

Si vous utilisez deux CPE pour construire le réseau, veuillez vous assurer qu'ils sont placés face à face.

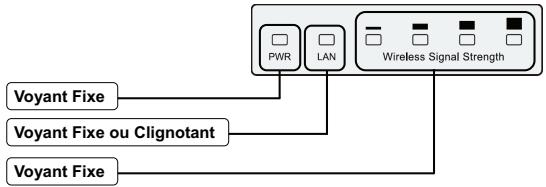

Mettez sous tension tous vos périphériques réseaux, puis vérifiez l'état des voyants du CPE comme décrit ci-dessous.

Remarque

Si les voyants ne s'affichent pas comme décrit, vérifiez que tous les câbles (adaptateur secteur et câbles Ethernet) sont correctement connectés aux appareils.

Configuration de l'appareil

Remarque

Vous devez assigner à votre ordinateur une adresse IP statique dans la même plage d'adresses IP que celle du CPE. Voir l'annexe 2 : Dépannage - T3 si vous avez besoin d'aide.

1. Ouverture de session - Connexion

Ouvrez votre navigateur Web, tapez

http://192.168.1.254 dans la barre d'adresse et validez par Entrée

Une boîte de dialogue vous invite à entrer un nom d'utilisateur et un mot de passe. Entrez les valeurs par défaut et cliquez sur OK.

Nom d'utilisateur : admin Mot de passe : admin

Cliquez sur OK

Remarque

Si la boîte de dialogue ne s'affiche pas, se référer à T3 dans l'annexe 2 : Dépannage. Si vous oubliez le mot de passe, se référer à T2.

En fonction de votre localisation, sélectionnez la région ajustée dans la liste déroulante.

Pour utiliser le produit, vous devez accepter les conditions d'utilisation. Pour ce faire, cliquez sur "J'accepte ces conditions d'utilisation".

Cliquez sur Login.

Remarque

Une fois sélectionnée, l'option de région ne peut être modifiée tant que vous n'avez pas remis ce produit aux paramètres d'usine.

La page de gestion Web s'affichera après une connexion réussie.

Cliquez sur Quick Setup.

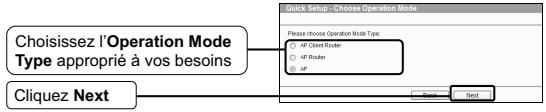

Réglage du mode de fonctionnement

Cette page s'affiche alors.

Remarque

L'AP prend en charge trois modes de fonctionnement : AP Client Routeur, AP Routeur et AP.

Remarque

Si vous souhaitez configurer les trois modes de fonctionnement, vous pouvez vous référer au Guide de l'utilisateur sur le CD.

Alignement de l'antenne

Après la configuration du mode opératoire, vous pouvez orienter cette CPE pour atteindre un signal plus puissant selon les paramètres indiqués sur la page Antenna Alignment.

Cliquez sur Wireless.

Connexion d'antenne externe

1. Si vous disposez d'une antenne externe 2,4 GHz avec un connecteur RP-SMA, vous pouvez la connecter au port RP-SMA de votre CPE.

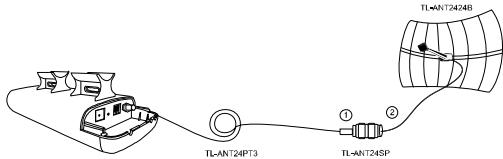

2. Si vous disposez d'une antenne externe 2,4 GHz avec un connecteur N (2), vous pouvez la relier au TL-WA5210G en utilisant un câble pigtail N/RP-SMA (1) selon l'illustration ci-dessous ; pour protéger votre CPE, vous pouvez ajouter un parafoudre à l'antenne.

Remarque

Le câble pigtail est utilisé pour relier un connecteur N à un connecteur RP-SMA.

Configuration d'antenne externe

Remarque

Vous devez assigner à votre ordinateur une adresse IP statique dans la même plage d'adresses IP que celle du CPE.

Voir l'annexe 2 : Dépannage - T3 si vous avez besoin d'aide.

Ouverture de session - Login

Ouvrez votre navigateur Web, tapez http://192.168.1.254 dans la barre d'adresse et validez par Entrée.

Une boîte de dialogue vous invite à entrer un nom d'utilisateur et un mot de passe. Entrez les valeurs par défaut et cliquez sur OK.

Nom d'utilisateur : admin Mot de passe : admin

Cliquez sur OK.

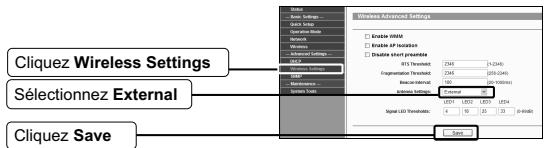

Configurer l'antenne externe

T1. Comment restaurer le CPE à ses paramètres d'usine par défaut ?

Le CPE étant sous tension, appuyez sur le bouton RESET et maintenez-le enfoncé pendant environ 8 secondes avant de le relâcher.

Maintenez-le enfoncé pendant environ 8 secondes.

Remarque :

Une fois que l'AP est réinitialisé, les paramètres de configuration actuels seront perdus et vous devrez reconfigurer l'AP.

T2. Que faire si j'oublie mon mot de passe ?

1) Rétablissez la configuration du CPE avec ses paramètres d'usine par défaut. Si vous ne connaissez pas la procédure, veuillez vous référer à la section précédente T1 ; 2) Utilisez le nom d'utilisateur et le mot de passe par défaut : admin, admin ; 3) Essayez de reconfigurer votre CPE en suivant les instructions de ce guide.

T3. Que faire si je ne peux pas accéder à la page de configuration ?

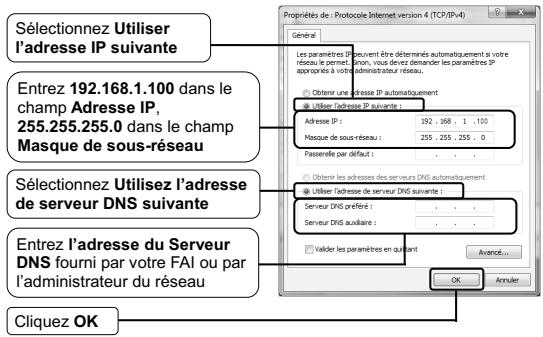

Vous devez d'abord configurer l'adresse IP de votre ordinateur en procédant comme indiqué ci-dessous.

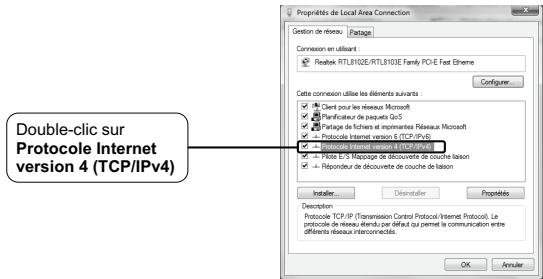

> Pour Windows 7

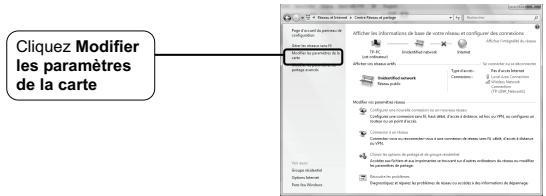

Allez dans Démarrer > Panneau de configuration, cette page s'affiche

alors.

Cliquez sur Afficher l'état et la gestion du réseau.

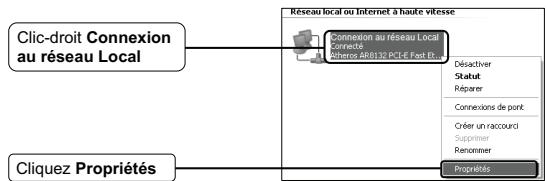

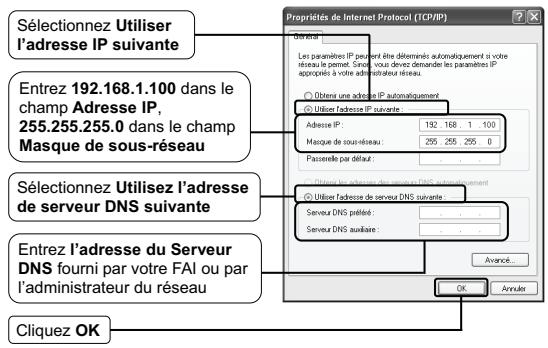

Pour Windows XP :

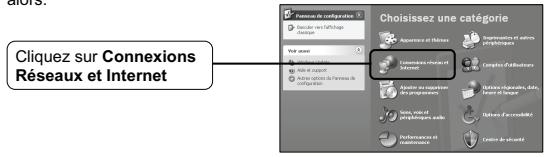

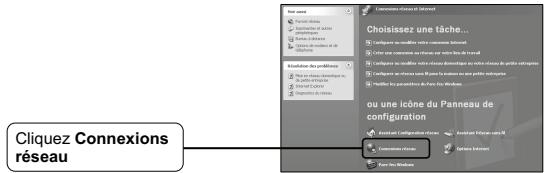

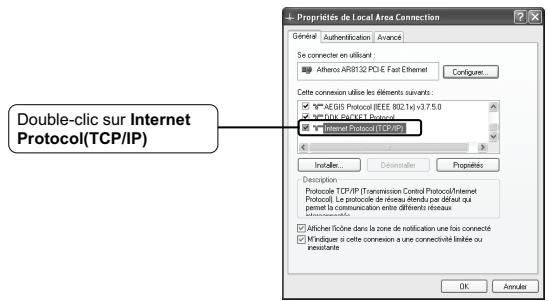

Allez dans Démarrer > Panneau de configuration, cette page s'affiche alors.

Support technique

Pour avoir des informations supplémentaires sur le dépannage : http://www.tp-link.fr/support/faq/ Pour télécharger le dernier firmware, pilote, utilitaire et mode d'emploi : http://www.tp-link.fr/support/download/ Pour tout autre renseignement et assistance technique, veuillez nous contacter aux adresses suivantes :

France

Courriel : [e-mail] Tél : [phone] (service français) Tarif : 0,118 € TTC/min depuis la métropole Horaires : du lundi au vendredi de 9h à 18h (hors jours fériés)

Monde

Courriel : [e-mail] Tél : [phone] (service anglais) Horaires : 24h/24, 7 jours sur 7 TP-LINK TECHNOLOGIES CO., LTD. Immeuble 24 (étages 1, 3, 4, 5), et 28 (étages 1-4) Central Science and Technology Park, Shennan Rd, Nanshan, Shenzhen, Chine

Informations de sécurité

• Quand un appareil possède un interrupteur de mise sous/hors tension, cet interrupteur est l'un des moyens de mettre l'appareil hors tension. Pour les appareils dépourvus d'interrupteur de mise sous/hors tension, l'un des moyens de les mettre hors tension est de déconnecter leur cordon ou transformateur d'alimentation de la source électrique. Ce cordon ou le transformateur d'alimentation doit impérativement rester accessible.
• Ne pas démonter cet appareil ou tenter de le réparer, cela pourrait nous exposer à des hautes tensions électriques ou à d'autres risques. Démonter un composant scellé ou un appareil scellé annulerait aussi sa garantie. Pour toute réparation, merci de vous adresser à nous.
• Ne pas utiliser cet appareil à proximité d'eau.

Garantie limitée de 3 ans TP-LINK

Concerne les produits de marque TP-LINK uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPÉCIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ÉTAT, D'UN PAYS OU D'UNE PROVINCE À UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES, RECOURS ET CONDITIONS.

TP-LINK garantit les matériels marqués TP-LINK, conditionnés dans un emballage original, contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-LINK, pour une durée de TROIS ANS à compter de la date d'achat par l'utilisateur final.
