TL-WA5210G - Trådløst tilgangspunkt TP-LINK - Gratis bruksanvisning og manual

Produkttype	Trådløst tilgangspunkt
Modell	TL-WA5210G
Merke	TP-LINK
Mål (H x B x D)	Omtrent 200 x 200 x 50 mm (estimert)
Vekt	Omtrent 300 g (estimert)
Strømforsyning	Power over Ethernet (PoE) via strøminjektor
Tilkobling	Ethernet 10/100 Mbps, Wi-Fi 2.4 GHz
Driftsmoduser	AP, AP Client Router, AP Router
Hovedfunksjoner	Punkt-til-punkt-tilkobling, Internetdeling, antennejustering
Antenne	Intern retningsantenne, RP-SMA-kontakt for ekstern antenne
Driftstemperatur	-30°C til 70°C (estimert)
Driftsfuktighet	10% til 90% RF (uten kondens)
Sikkerhet	Begrenset 3-års garanti, ikke demonter, unngå nærhet til vann
Vedlikehold og rengjøring	Rengjør med en myk, tørr klut, ikke bruk kjemikalier
Reservedeler og reparerbarhet	Ekstern antenne tilgjengelig separat, reparasjon kun av produsenten
Konfigurasjon	Webgrensesnitt via http://192.168.1.254, påloggingsinformasjon admin/admin
Installasjon	Montering på stolpe, orientering ansikt til ansikt for punkt-til-punkt-forbindelse
Generell informasjon	TP-LINK TECHNOLOGIES CO., LTD., [e-mail]

Ofte stilte spørsmål - TL-WA5210G TP-LINK

Hvordan tilbakestille CPE til fabrikkinnstillinger?

Mens strømmen er på, trykk og hold inne RESET-knappen i omtrent 8 sekunder, slipp den. Dette tilbakestiller alle innstillinger.

Hva gjør jeg hvis jeg glemmer passordet?

Utfør en maskinvaretilbakestilling (RESET-knapp) for å gjenopprette standardinnstillinger. Bruk deretter admin som brukernavn og passord.

Hva gjør jeg hvis jeg ikke får tilgang til konfigurasjonssiden?

Kontroller at datamaskinen er i samme IP-område som CPE (192.168.1.x). Konfigurer en statisk IP-adresse på nettverkskortet.

Hvordan justere antennen riktig?

Bruk siden Antenna Alignment i webgrensesnittet. Orienter CPE for å maksimere mottatt signalstyrke.

Kan jeg koble til en ekstern antenne?

Ja, via RP-SMA-kontakten. For en antenne med N-kontakt, bruk en N/RP-SMA pigtailkabel.

Hvilke driftsmoduser er tilgjengelige?

Modusene er: AP (tilgangspunkt), AP Client Router, og AP Router. Konfigurer via Quick Setup.

Hvordan koble til strømmen?

Koble Ethernet-kabelen mellom POE-porten på injektoren og LAN-porten på CPE. Koble injektoren til en stikkontakt.

Indikatorlysene lyser ikke riktig, hva gjør jeg?

Kontroller tilkoblingene for Ethernet-kabler og strømadapteren. Forsikre deg om at injektoren får strøm.

Hvor finner jeg teknisk støtte?

Se http://www.tp-link.fr/support/faq/ eller kontakt [e-mail]. Tlf: [phone].

Hva er garantiperioden?

Begrenset 3 års garanti fra kjøpsdato, for material- og produksjonsfeil.

BRUKSANVISNING TL-WA5210G TP-LINK

Klicka på Antenna Alignment

Anslutting av extern antenn

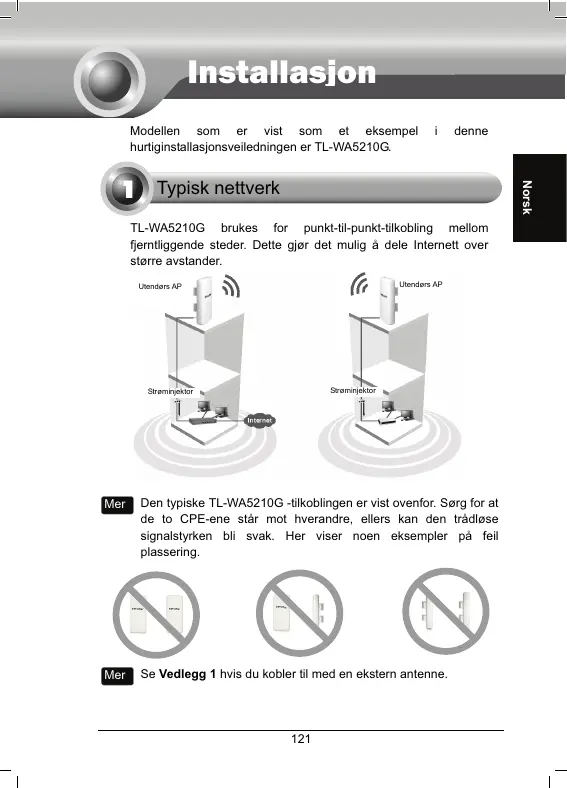

TL-WA5210G brues for punctk-til-punkt-tikobling mellom fjerntligende steder. Dette gjør det mulig à dele Internet over større avstander.

Den typiske TL-WA5210G-tilkoblingen er vist ovenfor. Sorg for at de to CPE-ene star mot havernde, ellers kan den tradlose signalstyken blsvak.Her viser noen eksempler pa feil plassering.

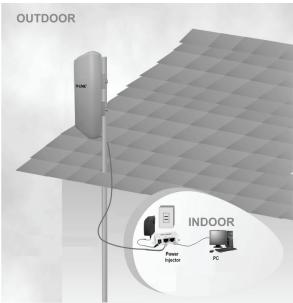

Etter at trinnene ovenfor er utfør, vil tilkoblingen likne på figuren

nedenfor.

Hvis du bruker to CPE-er for a bygge nettverket, ma du sorge for at de to CPE-ene star mot herandre.

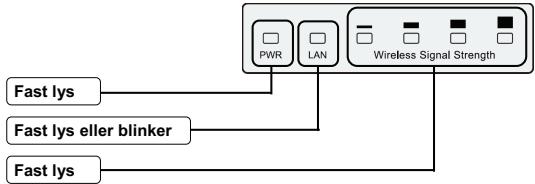

Skrä pà alle nettiverkensheteg og kontroller LED-ene pà AP-en for à se at al er normal som beskrevi i diagrammet nedenfor.

Hvis LED-lampene viser noe unormalt, ma du kontrollere at alle forbindselene (med strömadapter, Telefonlinje og nettverk) er riktig koblet til enheten.

Konfigurereenheten

Mer

Apne netteseren, skriv
http://192.168.1.254 på
adresselenj og trykk på Enter

En dialogboks ber deg om Brukernavn og Passord. Skriv inn standardverdiene og klikk pa OK.

Mer

Administrasjonswebsiden vises
etter velkykket pálogging.

Klikk på Quick Setup

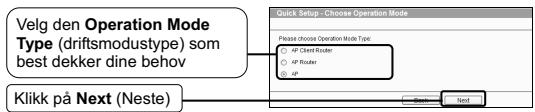

2 Innstilling av driftsmodus

Deretter vises delle siden.

Mer

Aksesspunktet stotter tre driftsmoduser: AP Client Router (AP-kiert-rufter), AP Router (AP-ruter) og AP.

Mer

Huis du onsker à konfigurere de tre driftsmodusene, kan du se bruansvanisingen par CD-plate.

3 Antenneinnretting

Etter grunnleggende konfigurasjon av driftsmodus kan du juste CPE-ens retning for a eke signalstykren i henhold til parametre vist pa sidem med Antenna Alignment (Antenneinretting).

Klikk pa Wireless(Trådlost)

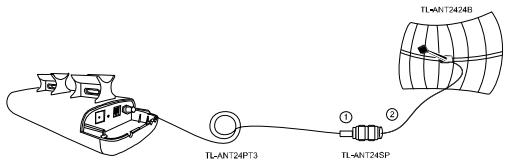

Tilkobling av ekstern antennae

1. Hvi du har en ekstern antennne bred RP-SMA-port, kan du koble den direkte til RP-SMA-porten pà CPE-en.
2. Hvis du har en ekstern antennene med port av N-type, kan du koble den til TL-WA5210G-en med en grisehalekabel. For a beskyte produktet kan du ogsa legge tl et overspenningsvern. Den ferdige tlikoblingen kan enkest fremstilles som nedenfor.

Mer

Grisehalekabelen brukes til à endre porttypen fra N til RP-SMA.

Konfigurere den eksterne antennen

Mer

Dus ma tlordne datamaskinen en statisk IP-adresse pa samme nettverk mom aktessspunktets IP-adresse. Se Vedlegg 2: Fellskeing - T3 hvis du trenger hjelp.

1 Logg pà

Apne netteseren, skriv http://192.168.1.254 i adrassefeltogtrykppa Enter

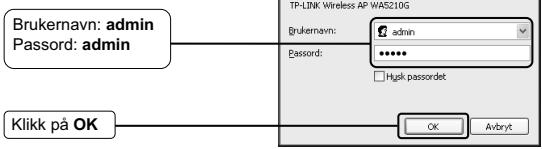

En dialogboks ber deg om Brukernavn og Passord. Skriv inn standardverdiente og kikk pa OK.

Brukernavn: admin
Passord: admin

Klikk pa OK

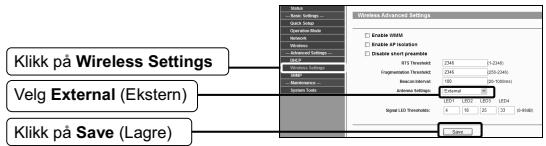

Konfigurere den eksterne antennen

T1. Hvordan gjenoppretter jeg akssesspunktets konfigurasjon til

standardinnstillingene?

Mens aktesspunktet er pa, trykkes og holds RESET (Tilbakesstill)-knappen innate i omtrent atte sekunder for den slipspe.

Hold den innate i omtrent 8 sekunder

Mer

Følg trinnene under for a fullfore PC-konfigurasjonen.

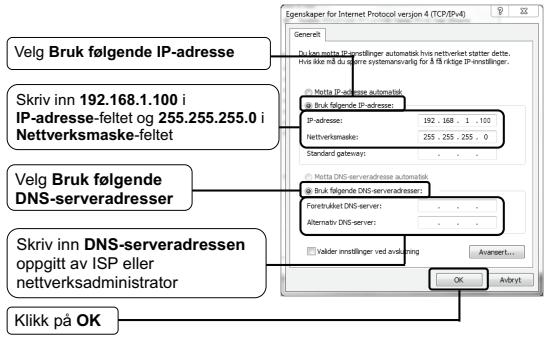

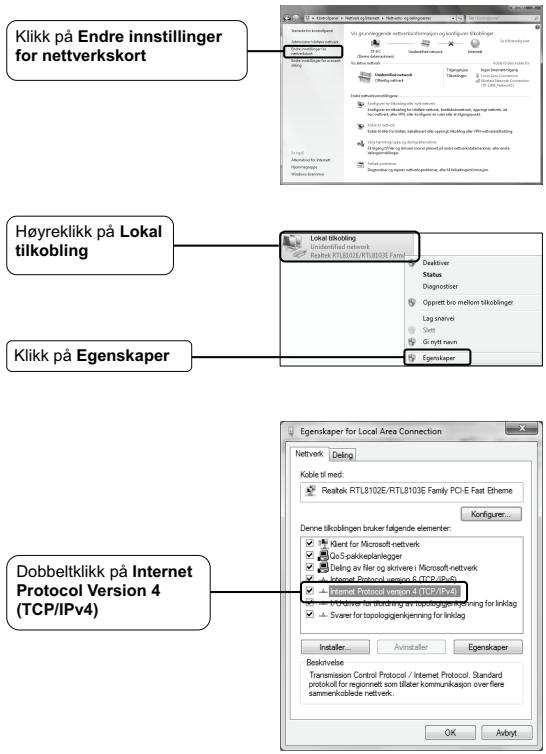

For Windows 7 OS

Klikk på Vis nettverksstatus og -oppgaver

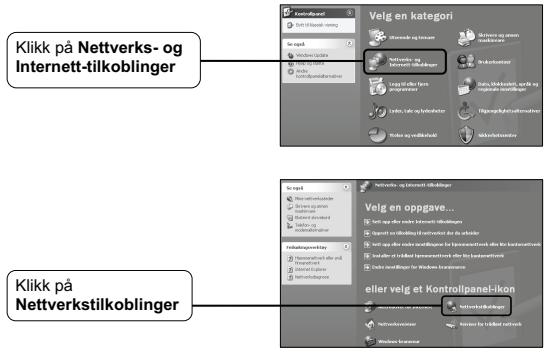

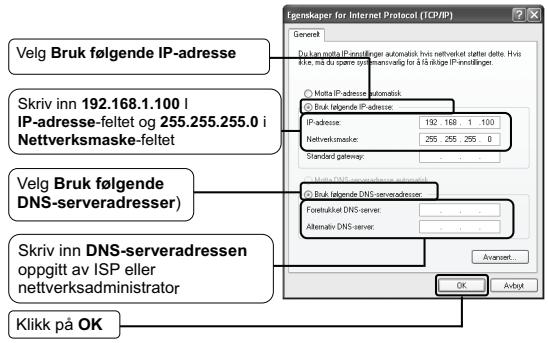

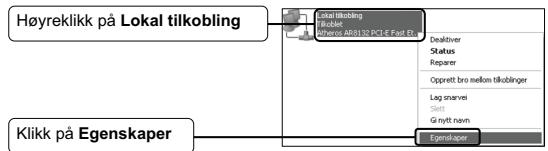

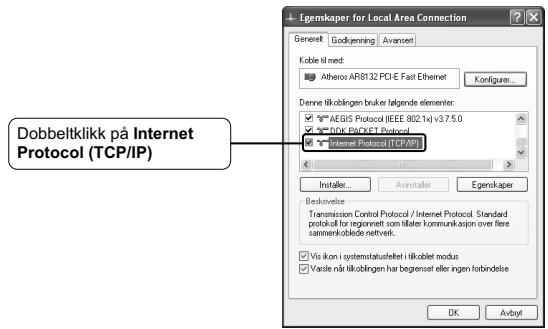

For Windows XP

Gà til Start > Kontrollpanel, sa ser du den følgende sider.

Teknisk stotte

Hvis du har bruk for mer hjelp til feilsøking, kan du gà inn pá: http://www.tp-link.com/en/support/faq/
Hvis du viliste ned den nyeste fastvare, drivere, helsepeprogrammer og brukerveiledning, kan du g ainn pa: http://www.tp-link.com/en/support/download/
For all annen teknik stotte ber vi deg om ä kontakte oss ved hjelp av folgende opplysninger:

Globalt

Tif.: [phone]
E-post: [e-mail]
Servicetid: 24 timer i døgnet, 7 dager i uken
TP-LINK TECHNOLOGIES CO., LTD.
Building 24 (floors 1, 3, 4, 5), and 28 (floors 1-4) Central Science and Technology Park, Shennan Rd, Nanshan, Shenzhen, China

Abn din webbrowser, og indast http://192.168.1.254 i adresselinjen, og tryk derefteri ana Enter

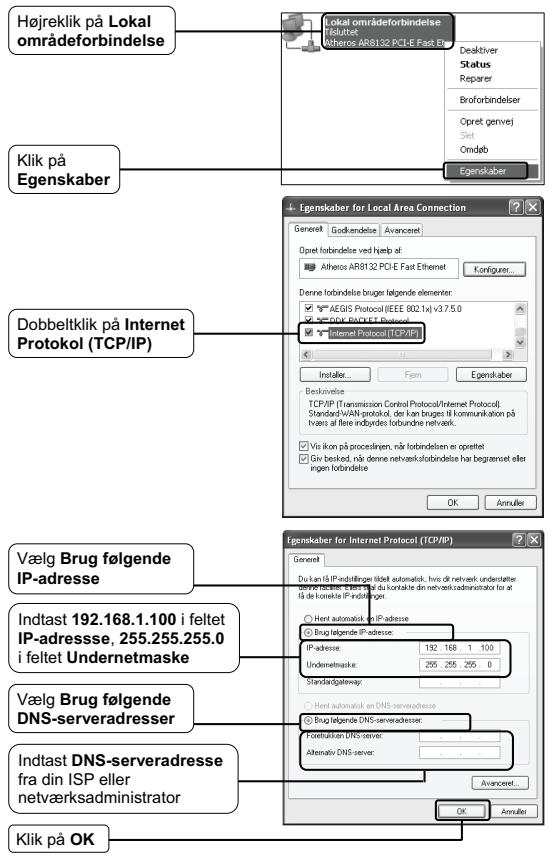

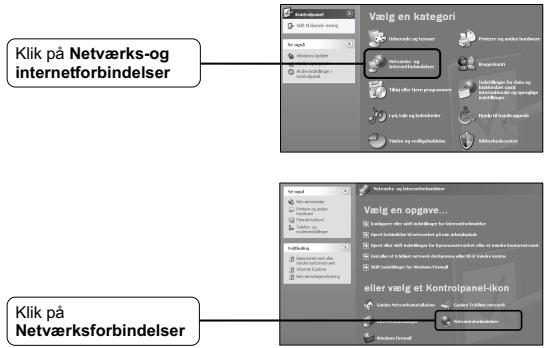

Gà til Start > Kontrolpanel, og du ser derefter følgende side.

Teknisk support

Enbart for producer av market TP-LINK.

DEN HÄR GARANTIN GER DIG SPECIFKA FORMELLA RÄTTIGHER OCH DU KAN HA ANDRA RÄTTIGHER SOM VARIORAR FRAN LAND TILL LAND (ELLER STAT ELLER PROVINS).

I DEN OMFATTNING SOM LOKALA LAGAR TILLÄTER AR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STålLET FÜR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR.

Sikkerhetsinformasjon

• Nár et produkt har en stromknapp, kan这部分 brukes til à slà produit áv. Den enesté mutées à sá avAIL Producten utén stromknapp hétér é ákodulektur fra stromadapteren aller koble dette franca stikkontakten. Den frakobléde enhances kal veare driftsklar.
• Dette produkt meg icke apnes aller forsakes reparer; silke handlerin kan utsette deg for farling heyspenning og andrefar. Garantien opbehres hixn en forseglet component er der forseglet produit apnes. Kontakt oss i tifelle produkt trenger vedlikehold
• Ikke bruk dette produit i nærheten av vann.

TP-LINKs begrensede Produktgaranti for tre År

Gjelder kun forprodukter merket TP-LINK.

DENNE GARANTIEN GIR DEG SPESIFISERTE, RETTSLIGE RETTIGHTER, OG I TILLEGG KAN DU HA ANDRE RETTIGHETER SOM VARIORER MED JURISDIKSJON (ETTER LAND).

I DEN UTSTREKNING DET ER TILLATT I HENHOLD TIL LOKAL LOV ER DENNE GARANTIEN OG LØSNINGENE SOM HER ER FREMSATT EKSKLUSIVE OG ERSTATTER ALLE ANDRE GARANTIER, LØSNINGER OG BETENGLSER.

TP-LINK garanter at det TP-LINK-merkde maskinwareprodukset som liker i den origine emballasjen er fiel nei materieller og utfelle rne let drubeku normal maste i samsvar det TP-LINKs retningslinger j en periode p TRE AR fra den datoen sluttbrukeren oppinnelig kjepte produktet fra en forhander.
