GEBRUIKSAANWIJZING TL-WA5210G TP-LINK

Het in deze instructies getoonde productmodel is TL-WA5210G, bij wijze van voorbeeld.

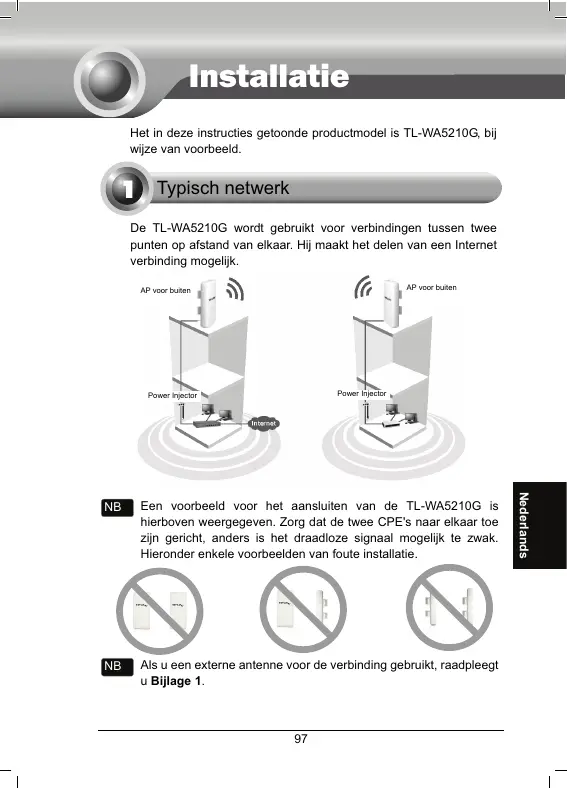

Typischnetwork

De TL-WA5210G wordt gebruikt voor verbindingen tussen twee punten op afstand van elkaar. Hij maakt het delen van een internetverbinding mogelijk.

NB Een voorbeeld voor het aansluiten van de TL-WA5210G is hierboven weergegeven. Zorg dat de twee CPE's naar elkaar toe zijn gericht, anders is het draadloze signaal misschien te zwak. Hieronder enkele voorbeelden van foute installatie.

NB Als u een externe antenne voor de verbinding gebruikt, raadpleegt u Bijlage 1.

Het apparaat aansluiten

NB

Gebruik uitsluitend een netwerkverbinding via kabel om het AP te configureren.

Zoek een geschikte plaats om de CPE te installeren. Kies voor de beste montagepositie een plaats waar gebouwen of grote stalen constructies de antennesignalen niet kunnen blokkeren en waar bij een maximaal zicht contact met de gebruikers mogelijk is.

Richt de CPE zo dat u het beste signaal krijgt. Steek de banden door de sleuven aan de achterkant en leg ze om de mast. Trek de banden vast.

Sluit een uiteinde van een ethernetkabel aan op de POE-aansluiting van de meegeleverde power injector en het andere uiteinde op de

LAN-aansluiting van de CPE.

Verbind de LAN-aansluiting van de power injector vervolgens met een pc via een andere ethernetkabel. Sluit de meegeleverde netspanningadapter aan op de DC-aansluiting van de power injector en steek de stekker aan het andere uiteinde in een stopcontact.

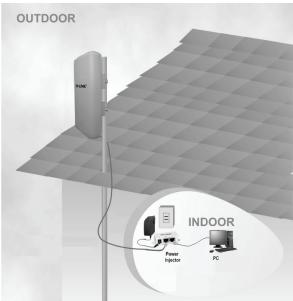

De aansluitingen zullen vergelijkbaar zijn met die in onderstaande afbeelding als bovenstaande stappen uitgevoerd zijn.

Als u twee CPE's gebruikt om het netwerk te bouwen, moet u zorgen dat de twee CPE's naar elkaar toe gericht zijn.

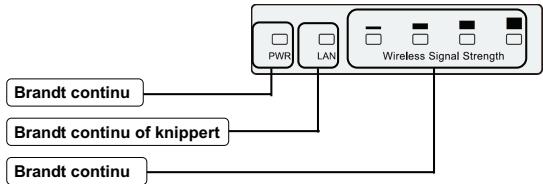

Zet alle netwerkapparaten aan en controleer of de lampjes op het AP normaal gaan branden, zoals in het onderstaande schema weergegeven.

Als de lampjes niet normaal branden, controleert u of alle kabelstekkers (netspanningadapter en ethernetkabel) goed op de apparaten zijn aangesloten.

Het apparaat configureren

NB

U moet aan uw computer een statisch IP-adres toewijzen binnen hetzelfde subnet als het IP-adres van het AP. Zie Bijlage 2: Problemen oplossen - T3 als u hulp nodig hebt.

1 Inloggen

Open uw webbrowser, typ http://192.168.1.254 in de adresbalk en druk op Enter.

Er verschijnt een dialoogvenster, waarin u wordt gevraagd om uw gebruikersnaam en wachtwoord.

Gebruikersnaam: admin Wachtwoord: admin

Klik op OK.

Dit wachtwoord onthouden

OK

Annuleren

NB

Als het dialoogvenster niet verschijnt, raadpleegt u T3 in Bijlage 2: Problemen oplossen. In T2 vindt u informatie voor als u het wachtwoord vergeten bent.

Selecteer de juiste regio in de keuzelijst afhankelijk van uw locatie.

Om het product te gebruiken, moet u akkoord gaan met de gebruiksvoorwaarden.

Daarvoor klikt u op 'I agree to these terms of use'.

Welkom

P

Verenigde Staten

GEBRUIKSVOORWAARDEN

Nadat u de regio hebt geselecteerd, kunt u die niet meer wijzigen, tenzij u het apparaat op de fabrieksinstellingen terugzet en opnieuw configureert.

Als u met succes bent ingelogd, verschijnt de webbeheerpagina.

Klik op 'Quick Setup'.

Werkstand instellen

Deze pagina verschijnt.

NB

Het AP ondersteunt drie werkstanden: AP Client Router, AP Router en AP.

NB

Om de drie werkstanden te configureren, raadpleegt u de gebruikershandleiding op de cd.

Antenne richten

Na de basisinstelling van de werkstand kunt u de richting van de CPE aanpassen om een hogere signaalsterkte te krijgen volgens de parameters die worden getoond op de pagina Antenna Alignment.

Klik op Wireless

Klik op Antenna Alignment

Externe antennes aansluiten

1. Als u een externe antenne met RP-SMA-aansluiting hebt, kunt u die direct verbinden met de RP-SMA-aansluiting op uw CPE.
2. Als u een externe antenne met een N-type aansluiting hebt, kunt u die op de TL-WA5210G aansluiten met behulp van een pigtail-kabel. Om uw product te beschermen, kunt u ook een overspanningsbeveiliging toevoegen. De complete aansluitingen zijn hieronder op eenvoudige wijze geïllustreerd.

NB: De pigtail-kabel dient als verloopkabel van N-aansluiting naar RP-SMA.

Externe antenne configureren

NB: U moet aan uw computer een statisch IP-adres toewijzen binnen hetzelfde bereik als het IP-adres van het AP. Zie Bijlage 2: Problemen oplossen - T3 als u hulp nodig hebt.

1 Inloggen

Open uw webbrowser, typ http://192.168.1.254 in de adresbalk en druk op Enter.

Er verschijnt een dialoogvenster waarin u wordt gevraagd om uw gebruikersnaam en wachtwoord. Voer de standaardwaarden in en klik op OK.

Gebruikersnaam: admin Wachtwoord: admin

Klik op OK

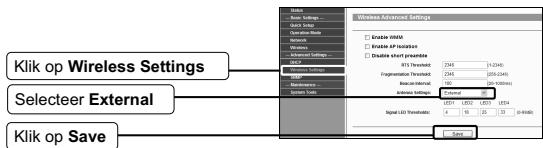

Externe antenne configureren

T1. Hoe zet ik de configuratie van mijn AP terug op de standaard fabrieksinstellingen?

Met het AP ingeschakeld houdt u de RESET toets ca. 8 seconden ingedrukt en laat u hem daarna los.

Met het AP ingeschakeld houdt u de RESET toets ca. 8 seconden ingedrukt en laat u hem daarna los.

NB Nadat het AP gereset is, zijn de huidige configuratie-instellingen verloren gegaan en moet u het AP opnieuw configureren.

NB Nadat het AP gereset is, waar de huidige configuratie verloren is gegaan, moet u het AP opnieuw configureren.

T2. Wat kan ik doen als ik mijn wachtwoord vergeten ben?

1) Zet de configuratie van de router terug naar de standaard fabrieksinstellingen. Als u niet weet hoe dat moet, raadpleeg dan de vorige paragraaf T1; 2) Gebruik de standaard gebruikersnaam en het wachtwoord: admin, admin; 3) Configureer het AP opnieuw door de instructies uit deze installatie-instructies op te volgen.

T3. Wat kan ik doen als ik de web-based configuratiepagina niet kan openen?

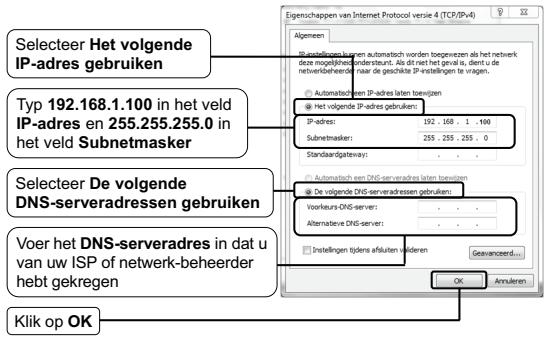

Voer onderstaande stappen uit om uw PC te configureren.

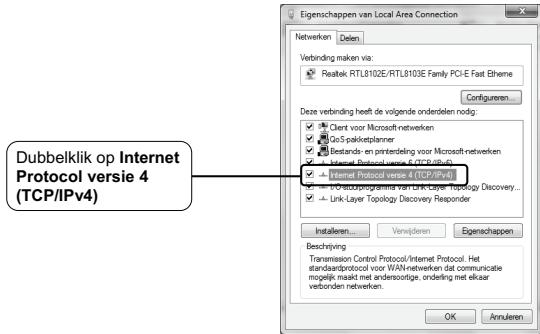

Voer onderstaande stappen uit om uw pc te configureren.

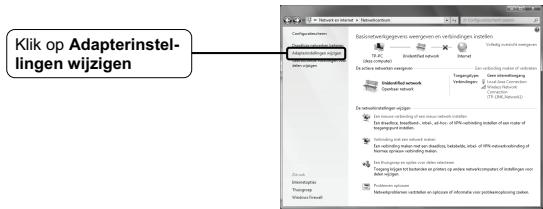

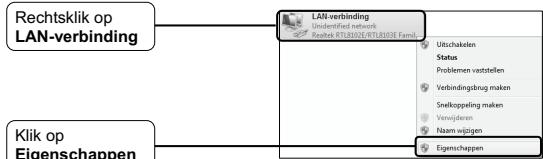

Klik op Start > Instellingen > Configuratieschema, waarna de volgende pagina verschijnt.

Klik op Start > Instellingen > Configuratieschema, waarna de volgende pagina verschijnt.

Klik op Netwerkstatus en taken weergeven

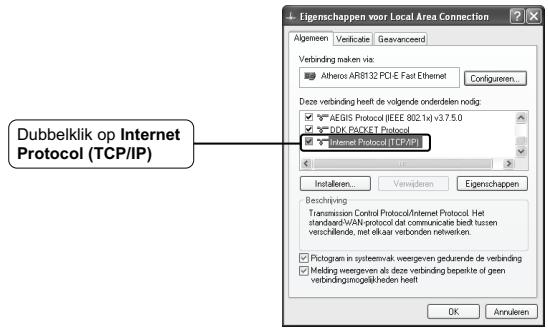

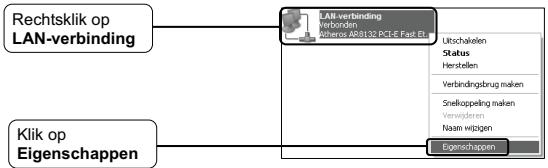

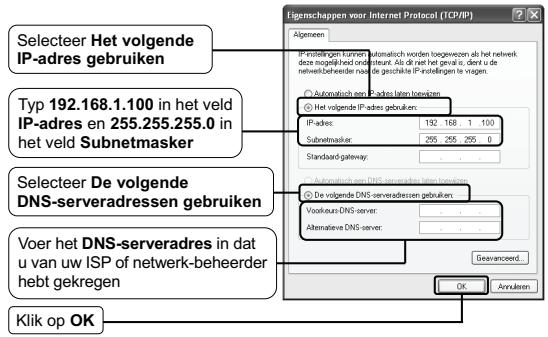

Voor het Windows XP-besturingssysteem

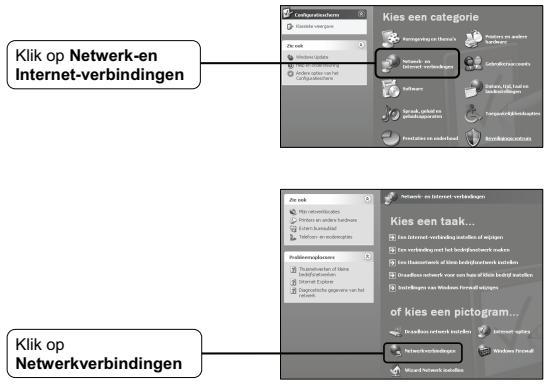

Klik op Start > Configuratiescherm, waarna de volgende pagina verschijnt.

Technische ondersteuning

Voor hulp bij het oplossen van problemen gaat u naar: http://www.tp-link.com/nl/support/faq/ - Om de nieuwste firmware, stuurprogramma's, hulpprogramma's en handleidingen te downloaden, gaat u naar: http://www.tp-link.com/nl/support/download/ Voor alle andere technische hulp kunt u contact opnemen met onderstaand telefoonnummer en/of e-mailadres:

Wereldwijd

Telefoon: [phone]

E-mail: [e-mail]

Geopend: 7 dagen per week, 24 uur per dag.

TP-LINK TECHNOLOGIES CO., LTD.

• Als een product een aan/uit-toets heeft, biedt die een mogelijkheid om het product uit te schakelen. Bij producten zonder aan/uit-toets is de enige manier om het product volledig uit te schakelen het product los te koppelen van de netspanningsadapter die van stroomvoorziening voorziet. Het afgekoppelde apparaat kan dan normaal worden gebruikt.
• Dit product niet openmaken of er onderhoud aan proberen te verrichten; u kunt blootgesteld worden aan gevaarlijke hoogspanning of andere risico's. Door het openmaken van een verzegelde component of verzegeld(e) product(en) komt de garantie te vervallen. Voor productservice kunt u contact met ons opnemen.
• Dit product niet in de buurt van water gebruiken.

TP-LINK 3-jarige beperkte productgarantie

Geldt alleen voor producten van het merk TP-LINK.

DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCIE) KUNNEN VERSCHILLEN.

VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN.

TP-LINK GEEFT GARANTIE OP HET HARDWARE PRODUCT VAN HET MERK TP-LINK IN DE ORIGINELE VERPAKKING VOOR GEBREKEN IN MATERIALEN EN FABRICAGE INDIEN NORMALE GEBRUIKT IN OVEREENSTEMMING MET DE RICHTLIJNEN VAN TP-LINK GEDURENDE EEN PERIODE VAN DRIE JAAR NA DE OORSPRONKELIJKE DATUM VAN AANKOOP BIJ DE DETAILHANDEL DOOR DE EINDEBRUIKER-KOPER.
