TL-WA5210G - Drahtloser Zugangspunkt TP-LINK - Kostenlose Bedienungsanleitung

Produkttyp	Drahtloser Zugangspunkt
Modell	TL-WA5210G
Marke	TP-LINK
Abmessungen (H x B x T)	Ca. 200 x 200 x 50 mm (Schätzung)
Gewicht	Ca. 300 g (Schätzung)
Stromversorgung	Power over Ethernet (PoE) über Netzteil-Injektor
Konnektivität	Ethernet 10/100 Mbit/s, Wi-Fi 2,4 GHz
Betriebsmodi	AP, AP Client Router, AP Router
Hauptfunktionen	Punkt-zu-Punkt-Verbindung, Internetfreigabe, Antennenausrichtung
Antenne	Interne Richtantenne, RP-SMA-Anschluss für externe Antenne
Betriebstemperatur	-30°C bis 70°C (Schätzung)
Betriebsfeuchtigkeit	10% bis 90% rF (nicht kondensierend)
Sicherheit	Eingeschränkte 3-Jahres-Garantie, nicht zerlegen, Wasser fernhalten
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen, keine Chemikalien verwenden
Ersatzteile und Reparatur	Externe Antenne separat erhältlich, Reparatur nur durch den Hersteller
Konfiguration	Weboberfläche unter http://192.168.1.254, Anmeldedaten admin/admin
Installation	Montage an einem Mast, Ausrichtung gegenüberliegend für Punkt-zu-Punkt-Verbindung
Allgemeine Informationen	TP-LINK TECHNOLOGIES CO., LTD., [e-mail]

Häufig gestellte Fragen - TL-WA5210G TP-LINK

Wie stelle ich das CPE auf die Werkseinstellungen zurück?

Drücken und halten Sie bei eingeschaltetem Gerät die RESET-Taste etwa 8 Sekunden lang und lassen Sie sie dann los. Dadurch werden alle Einstellungen zurückgesetzt.

Was tun, wenn ich mein Passwort vergessen habe?

Führen Sie einen Hardware-Reset (RESET-Taste) durch, um die Standardwerte wiederherzustellen. Verwenden Sie dann admin als Benutzername und Passwort.

Was tun, wenn ich nicht auf die Konfigurationsseite zugreifen kann?

Überprüfen Sie, ob sich Ihr Computer im selben IP-Bereich wie das CPE befindet (192.168.1.x). Konfigurieren Sie eine statische IP-Adresse auf Ihrer Netzwerkkarte.

Wie richte ich die Antenne richtig aus?

Verwenden Sie die Seite Antenna Alignment in der Weboberfläche. Richten Sie das CPE so aus, dass die empfangene Signalstärke maximiert wird.

Kann ich eine externe Antenne anschließen?

Ja, über den RP-SMA-Anschluss. Für eine Antenne mit N-Anschluss verwenden Sie ein N/RP-SMA-Pigtail-Kabel.

Welche Betriebsmodi sind verfügbar?

Die Modi sind: AP (Zugangspunkt), AP Client Router und AP Router. Konfigurieren Sie über Quick Setup.

Wie schließe ich die Stromversorgung an?

Verbinden Sie das Ethernet-Kabel zwischen dem POE-Port des Injektors und dem LAN-Port des CPE. Stecken Sie den Injektor in eine Steckdose.

Die LEDs leuchten nicht richtig, was tun?

Überprüfen Sie die Verbindungen der Ethernet-Kabel und des Netzadapters. Stellen Sie sicher, dass der Injektor mit Strom versorgt wird.

Wo finde ich den technischen Support?

Besuchen Sie http://www.tp-link.fr/support/faq/ oder kontaktieren Sie [e-mail]. Tel.: [phone].

Wie lange ist die Garantiezeit?

Eingeschränkte Garantie von 3 Jahren ab Kaufdatum für Material- und Fertigungsfehler.

BEDIENUNGSANLEITUNG TL-WA5210G TP-LINK

In dieser Anleitung wird das Produkt TL-WA5210G als Beispiel verwendet.

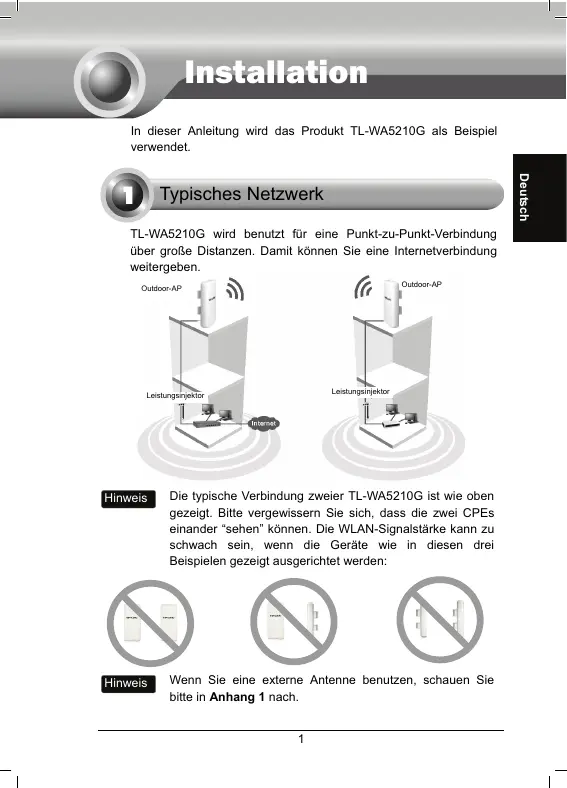

Typisches Netzwerk

TL-WA5210G wird benutzt für eine Punkt-zu-Punkt-Verbindung über große Distanzen. Damit können Sie eine Internetverbindung weitergeben.

Hinweis

Die typische Verbindung zweier TL-WA5210G ist wie oben gezeigt. Bitte vergewissern Sie sich, dass die zwei CPEs einander "sehen" können. Die WLAN-Signalstärke kann zu schwach sein, wenn die Geräte wie in diesen drei Beispielen gezeigt ausgerichtet werden:

Hinweis

Wenn Sie eine externe Antenne benutzen, schauen Sie bitte in Anhang 1 nach.

2

Das Gerät verbinden

Hinweis

Benutzen Sie nur drahtgebundene Verbindungen, um den AP zu konfigurieren.

Suchen Sie einen geeigneten Aufstellungsort für Ihren CPE aus. Um den besten Platz zu wählen, nehmen Sie eine erhöhte Stelle, wo Bäume, Gebäude und große Stahlkonstruktionen die Antennensignale nicht behindern können und die Sichtbarkeit im Empfangsbereich optimal ist.

Gleichen Sie die Ausrichtung Ihrer CPEs ab auf das beste Signal. Platzieren Sie die Lasche durch die Aussparung auf der Rückseite des CPEs und dann um den Mast. Befestigen Sie die Lasche.

Verbinden Sie ein Ende des Ethernet-Kabels mit dem POE-Port des mitgelieferten Powerinjectors und das andere Ende des Ethernet-Kabels zum LAN-Port des TL-WA5210G.

Dann verbinden Sie den LAN-Port des Powerinjectors mit einem PC unter Zuhilfenahme eines anderen Ethernet-Kabels. Schließlich stecken Sie den mitgelieferten Spannungsadapter an den Stromanschluss des Powerinjectors und das andere Ende an eine Steckdose an.

Die Verbindung wird ähnlich dem Schaubild unterhalb sein, nachdem

die obigen Schritte abgeschlossen wurden.

Wenn Sie zwei CPEs nutzen, um das Netzwerk zu errichten, vergewissern Sie sich bitte, dass die beiden Geräte so positioniert sind, dass sie einander zugewandt sind.

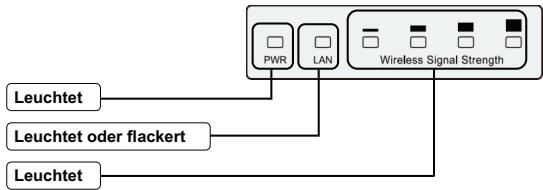

Schalten Sie alle Ihre Netzwerkgeräte ein und prüfen Sie dann, ob die LEDs des APs so erscheinen wie im unterstehenden Diagramm beschrieben.

Hinweis

Wenn die LEDs sich anders verhalten, überprüfen Sie bitte, ob die Kabelverbindungen (Spannungsadapter und Ethernetkabel) korrekt mit den Geräten verbunden sind.

Gerätekonfiguration

Hinweis

Sie müssen Ihrem Computer eine statische IP-Adresse innerhalb desselben Adressbereichs wie Ihr AP geben. Schauen Sie unter Anhang 2: Fehlerbehebung T3 nach, wenn Sie hierbei Hilfe brauchen.

1 Einloggen

Öffnen Sie Ihren Webbrowser und geben Sie http://192.168.1.254 in die Adresszeile ein. Drücken Sie Enter.

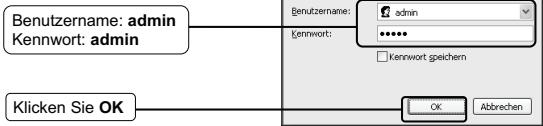

Ein Dialogfenster fragt Sie nach Benutzername und Kennwort. Geben Sie die vorgegebenen Werte ein und klicken Sie OK.

Benutzername: admin Kennwort: admin

Klicken Sie OK

Hinweis

Wenn diese Dialogbox nicht erscheint, befolgen Sie bitte die Hinweise unter T3 im Anhang 2: Fehlerbehebung. T2 hilft Ihnen, wenn Sie Ihr Passwort vergessen haben.

Wählen Sie aus der Drop-Down-Liste den Standort des Gerätes aus (Deutschland: Germany, Schweiz: Switzerland, Österreich: Austria).

Um das Produkt zu benutzen, müssen Sie den Nutzungsbedingungen zustimmen. Hierfür haken Sie bitte "I agree to these terms of use" an.

Klicken Sie auf "Login".

Hinweis

Wurde die Region ausgewählt, kann sie nur noch durch einen Geräte-Reset geändert werden.

Die Web-Oberfläche zeigt sich nach erfolgtem Einloggen.

Klicken Sie auf "Quick Setup".

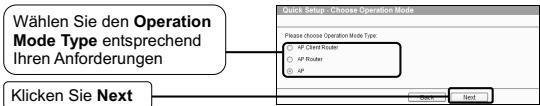

Einstellung der Betriebsart

Diese Seite erscheint.

Hinweis

Der AP unterstützt drei Betriebsarten: AP Client Router, AP Router und AP.

Hinweis

Details zur Konfiguration dieser Betriebsarten finden Sie im Handbuch (User Guide) auf der CD.

Antennenjustierung

Nach der Grundkonfiguration des Bedienungsmodus können Sie die Antennenausrichtung Ihres CPEs optimieren, um eine bessere Signalstärke zu erhalten.

Klicken Sie auf Wireless.

Klicken Sie auf Antenna Alignment.

Anschließen externer Antennen

1. Wenn Sie eine externe Antenne mit RP-SMA-Anschluss haben, können Sie diese direkt mit dem RP-SMA-Port Ihres CPEs verbinden.
2. Wenn Sie eine externe Antenne mit N-Anschluss haben, können Sie diese über ein Adapterkabel mit dem TL-WA5210G verbinden. Um Ihr Produkt zu schützen, können Sie auch einen Überspannungsschutz zwischen schalten. Die komplette Verbindung würde dann wie folgt aussehen.

Hinweis

Das Pigtail-Adapterkabel wird benutzt, um Geräte mit N-Anschluss an RP-SMA-Geräte anzuschließen.

Konfiguration einer externen Antenne

Hinweis

Sie müssen Ihrem Computer eine statische IP-Adresse im selben Bereich wie die IP-Adresse des APs zuweisen. Schauen Sie sich hierzu den Anhang 2: Fehlerbehebung - T3 an, wenn Sie Hilfe benötigen.

1. Login

Öffnen Sie Ihren Webbrowser, geben Sie http://192.168.1.254 in das Adressfeld ein und drücken Sie Enter.

Eine Dialogbox fragt Sie nach Benutzername und Kennwort. Geben Sie die vorgegebenen Werte ein und klicken Sie auf OK.

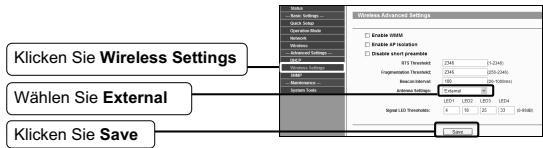

Die externe Antenne konfigurieren

T1. Wie stelle ich die Konfiguration meines APs auf die

Werkseinstellungen zurück?

Drücken Sie die RESET-Taste des laufenden APs für ca. 8 Sekunden.

Ca. 8 Sekunden drücken

Hinweis

Wird der AP zurückgesetzt, gehen die momentanen Einstellungen verloren und Sie müssen den AP neu konfigurieren.

T2. Was kann ich tun, wenn ich mein Passwort vergessen habe?

1) Stellen Sie die Konfiguration des APs auf die Werkseinstellungen zurück. Wenn Sie nicht wissen, wie Sie dies tun, schauen Sie sich bitte den vorherigen Abschnitt T1 an; 2) Benutzen Sie die voreingestellten Werte für Benutzernamen und Passwort: admin, admin; 3) Versuchen Sie, Ihren AP durch Befolgen der Anweisungen dieser Schnellanleitung zu rekonfigurieren.

T3. Was kann ich tun, wenn ich die webbasierte Konfigurationsseite nicht erreichen kann?

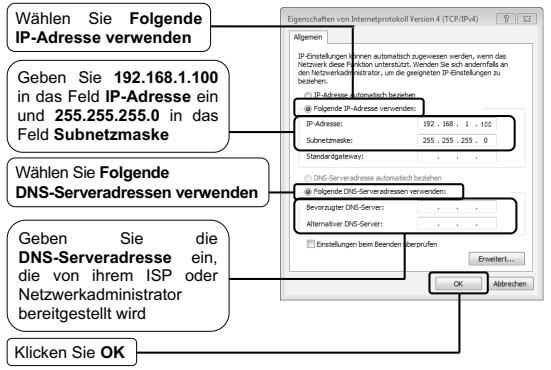

Konfigurieren Sie zunächst die IP-Adresse Ihres Computers.

Bitte folgen Sie den unten angegebenen Schritten.

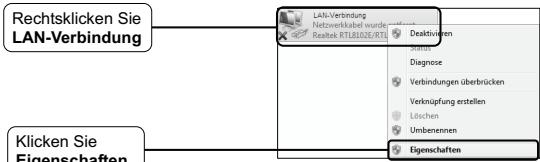

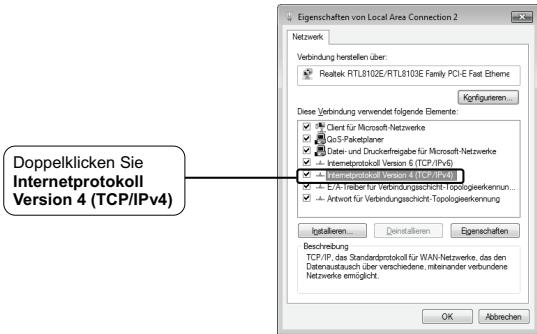

Windows 7

Gehen Sie auf Start > Einstellungen > Systemsteuerung.

Sie sehen dies:

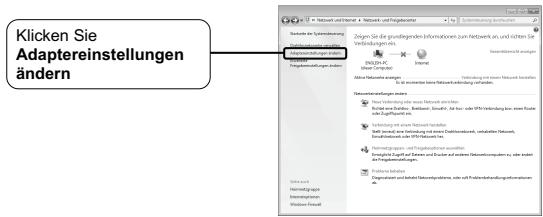

Klicken Sie auf Netzwerkstatus und -aufgaben anzeigen.

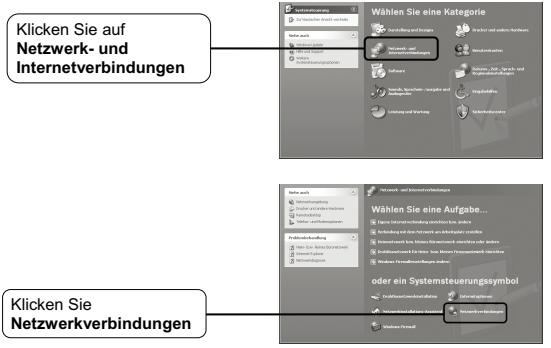

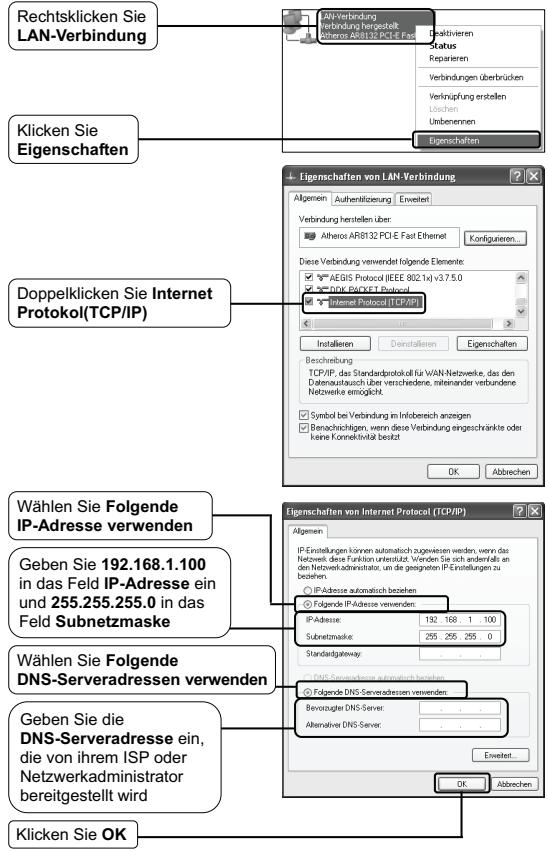

Windows XP

Gehen Sie auf Start > Systemsteuerung. Sie sehen diese Seite.

Technischer Support

Für tiefergehende Fehlersuche besuchen Sie bitte: http://www.tp-link.com.de/Support/faq/ Um Firmware/Treiber/Tools/Handbücher herunterzuladen, besuchen Sie: http://www.tp-link.com.de/support/download/ Für weitere technische Unterstützung kontaktieren Sie uns:

Deutschland

Tel: [phone] (deutschsprachig) / +49 1805 TPLINK

E-Mail: [e-mail]

Gebühr: 0,14 EUR/min aus dem Festnetz der Deutschen Telekom. Mobil bis zu 0,42 EUR/min

Bürozeiten: Montags bis freitags 9 bis 18 Uhr, ausgenommen Feiertage in Hessen.

TP-LINK Deutschland GmbH, Robert-Bosch-Straße 9, 65719 Hofheim am Taunus

Schweiz

Tel: [phone] (deutschsprachig)

Gebühr: 4 bis 8 Rp/min, abhängig von der Uhrzeit

E-Mail: [e-mail]

Bürozeiten: Montags bis freitags 9 bis 18 Uhr, ausgenommen Feiertage in Hessen, Deutschland.

Österreich

Tel.: [phone] (deutschsprachig)

Gebühr: aus dem österreichischen Festnetz maximal 20ct/min

E-Mail: [e-mail]

Bürozeiten: Montags bis Freitags 9 bis 18 Uhr, ausgenommen Feiertage in Hessen, Deutschland.

Weltweit

Tel: [phone] (englischsprachig)

E-Mail: [e-mail]

Bürozeiten: ständig

TP-LINK TECHNOLOGIES CO., LTD.

Gehen Sie zu Start > Einstellungen > Systemsteuerung, dann sehen Sie die folgende Seite.

Halten Sie sie etwa 8 Sekunden lang gedrückt.

Beachten Sie: Wenn der AP zurückgesetzt wird, werden die aktuellen Konfigurationseinstellungen gelöscht, und Sie müssen den AP erneut konfigurieren.

• Hat ein Produkt eine POWER-Taste, kann das Gerät damit komplett abgeschaltet werden. Produkte ohne POWER-Taste können einzig und allein durch Trennen des Spannungsadapters komplett ausgeschaltet werden. Das von der Spannungsversorgung getrennte Gerät behält jederzeit seine Konfiguration.
• Öffnen Sie dieses Produkt nicht und versuchen Sie nicht, es zu warten oder zu reparieren. Sie könnten Spannungsschlägen oder anderen Gefahren ausgesetzt sein. Das Entfernen oder Beschädigen eines Siegels lässt die Garantie erlöschen. Bitte wenden Sie sich an uns, wenn Ihr Gerät defekt ist.
• Betreiben Sie dieses Produkt nicht in der Nähe von Wasser.

3 Jahre eingeschränkte Produktgarantie von TP-LINK

Nur für Original-TP-LINK-Produkte.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE JE NACH VERKAUFSLAND UNTERSCHIEDLICH SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HILFESTELLUNGEN UND KONDITIONEN.

TP-LINK garantiert für einen einwandfreien Zustand von originalverpackten TP-LINK-Geräten hinsichtlich Funktion und Materialverarbeitung, bei normaler Benutzung, über einen Zeitraum von 3 Jahren ab Kauf durch den Endverbraucher.
