Tipo di prodotto	Punto di accesso wireless
Modello	TL-WA5210G
Marca	TP-LINK
Dimensioni (A x L x P)	Circa 200 x 200 x 50 mm (stima)
Peso	Circa 300 g (stima)
Alimentazione	Power over Ethernet (PoE) tramite injector di rete
Connettività	Ethernet 10/100 Mbps, Wi-Fi 2.4 GHz
Modalità operative	AP, AP Client Router, AP Router
Funzioni principali	Connessione punto a punto, condivisione Internet, allineamento antenna
Antenna	Antenna interna direzionale, connettore RP-SMA per antenna esterna
Temperatura di funzionamento	-30°C a 70°C (stima)
Umidità di funzionamento	10% a 90% UR (senza condensa)
Sicurezza	Garanzia limitata di 3 anni, non smontare, evitare vicinanza all'acqua
Manutenzione e pulizia	Pulire con un panno morbido e asciutto, non utilizzare prodotti chimici
Ricambi e riparabilità	Antenna esterna disponibile separatamente, riparazione solo da parte del produttore
Configurazione	Interfaccia web tramite http://192.168.1.254, credenziali admin/admin
Installazione	Montaggio su palo, orientamento faccia a faccia per collegamento punto a punto
Informazioni generali	TP-LINK TECHNOLOGIES CO., LTD., [e-mail]

Domande frequenti - TL-WA5210G TP-LINK

Come ripristinare il CPE alle impostazioni di fabbrica predefinite?

Sotto tensione, premere e tenere premuto il pulsante RESET per circa 8 secondi, quindi rilasciare. Questo ripristina tutte le impostazioni.

Cosa fare se dimentico la password?

Eseguire un reset hardware (pulsante RESET) per ripristinare i valori predefiniti. Quindi utilizzare admin come nome utente e password.

Cosa fare se non riesco ad accedere alla pagina di configurazione?

Verificare che il computer sia nella stessa gamma IP del CPE (192.168.1.x). Configurare un indirizzo IP statico sulla scheda di rete.

Come allineare correttamente l'antenna?

Utilizzare la pagina Antenna Alignment nell'interfaccia web. Orientare il CPE per massimizzare la potenza del segnale ricevuto.

Posso collegare un'antenna esterna?

Sì, tramite il connettore RP-SMA. Per un'antenna con connettore N, utilizzare un cavo pigtail N/RP-SMA.

Quali sono le modalità operative disponibili?

Le modalità sono: AP (punto di accesso), AP Client Router, e AP Router. Configurare tramite Quick Setup.

Come collegare l'alimentazione?

Collegare il cavo Ethernet tra la porta POE dell'injector e la porta LAN del CPE. Inserire l'injector in una presa elettrica.

I LED non si accendono correttamente, cosa fare?

Verificare le connessioni dei cavi Ethernet e dell'adattatore di rete. Assicurarsi che l'injector sia alimentato.

Dove posso trovare il supporto tecnico?

Consultare http://www.tp-link.it/support/faq/ o contattare [e-mail]. Tel: [phone].

Qual è la durata della garanzia?

Garanzia limitata di 3 anni dalla data di acquisto, per difetti materiali e di fabbricazione.

MANUALE UTENTE TL-WA5210G TP-LINK

Il numero mostrato, come esempio, nella presente guida è il TL-WA5210G.

Rete Tipica

Il TL-WA5210G viene usato per connessioni remote punto-punto. Rende possibile la condivisione di Internet.

Nota

La connessione tipica per il TL-WA5210G la vedete mostrata qui sopra. Assicuratevi che le due CPE si vedano fra loro; in caso contrario il segnale wireless potrebbe essere debole. Qui sotto sono mostrati alcuni errori.

Nota

Se state utilizzando un'antenna esterna, guardate l'Appendice 1.

2 Connettere il Dispositivo

Nota: Usate esclusivamente una connessione cablata per configurare l'AP.

Individuate dove installare la vostra CPE. Per la scelta del luogo migliore, individuate un luogo elevato sgombro da alberi, edifici o strutture metalliche che ostacolino le onde radio dell'antenna, ed offra il miglior campo visivo.

Regolate la direzione della vostra CPE per ottenere il miglior segnale. Posizionate prima le fascette nelle fessure presenti nella parte posteriore della CPE e poi attorno al palo. Stringete le fascette.

3 Collegate con un cavo Ethernet la porta POE del Power Injector e la porta LAN del CPE.

Collegate poi la porta LAN del Power Injector al PC tramite un altro cavo Ethernet. Collegate infine l'alimentatore al jack DC del Power Injector e alla presa elettrica.

Una volta completati tutti i passaggi, la connessione sarà tipo quella dell'illustrazione seguente.

Se usate due CPE per creare la rete, assicuratevi che siano posizionate una di fronte all'altra.

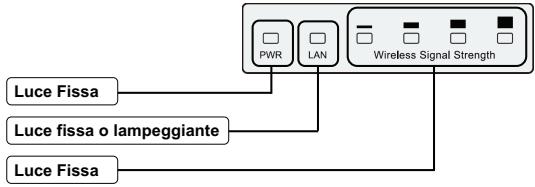

Accendete tutti i vostri dispositivi di rete e verificate se i LED della CPE appaiono come nel diagramma descritto qui sotto.

Nota

Se i LED non sono come nel diagramma superiore, verificate che tutti i connettori dei cavi (alimentatore e cavo Ethernet) siano collegati correttamente.

Configurazione dispositivo

Nota

Assegnate un indirizzo IP statico al computer della stessa classe dell'indirizzo IP dell'AP. Consultate l'Appendice 2: Risoluzione Problemi - T3 se necessitate di assistenza.

1 Login

Aprite il vostro browser web, digitate http://192.168.1.254 nella barra degli indirizzi e premete Invio.

Appare una finestra di dialogo per Nome utente e Password. Inserite i valori predefiniti e cliccate OK.

Nome utente: admin Password: admin

Cliccate OK

Nota

Se non appare la finestra di dialogo, fate riferimento al punto T3 nell'Appendice 2: Risoluzione Problemi. Anche il punto T2 può aiutare se avete dimenticato la password.

Selezionate la regione corretta dall'elenco a discesa in base alla vostra posizione.

Per utilizzare il prodotto sarà necessario accettare i termini d'uso. Per farlo, cliccate su "Agree to these terms of use".

Fare clic su Login

Nota

Dopo essere stata selezionata, l'opzione regione non può essere modificata, eccetto nel caso in cui il dispositivo venga riportato alle impostazioni di fabbrica e nuovamente riconfigurato.

La pagina di web management apparirà in seguito al login.

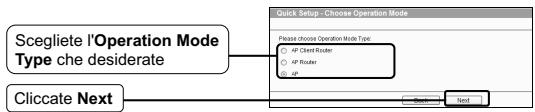

Impostazione Operation Mode

Appare esta网首页.

Nota

L'AP supporta queste modalità operative: AP Client Router, AP Router e AP.

Nota

Per configurare le tre modalità di funzionamento, rimandiamo alla Guida Utente nel CD.

3

Allineamento Antenna

Una volta configurata la modalità operativa, potete regolare la direzione della vostra CPE per ottenere una maggiore intensità del segnale in base ai parametri mostrati nella pagina Antenna Alignment.

Cliccate Wireless

1. Se avete un'antenna esterna con connettore RP-SMA, la potete collegare direttamente al connettore RP-SMA del vostro CPE.
2. Se avete un'antenna esterna con connettore N, potete collegarla al TL-WA5210G con il cavo pigtail. Per proteggere la CPE, potete anche aggiungere un surge protector. La connessione completa la trovate descritta qui.

Nota: Il cavo pigtail viene utilizzato per passare dal connettore N al connettore RP-SMA.

Configurazione Antenna Esterna

Nota: Assegnate un indirizzo IP statico al vostro computer della medesima classe dell'indirizzo IP dell'AP. Guardate l'Appendice 2: Risoluzione Problemi - T3 se necessitate di assistenza.

1. Login

Aprite il vostro web browser, scrivete http://192.168.1.254 nella barra degli indirizzi e premete Invio.

Appare una finestra di dialogo per Nome utente e Password. Inserite i valori di default e cliccate OK.

Nome utente: admin Password: admin

Cliccate OK.

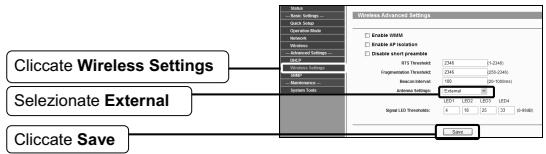

Configurazione Antenna Esterna

T1. Come si portano gli AP alle impostazioni di fabbrica?

Con la CPE accesa, premete e tenete premuto il pulsante RESET per circa 8 secondi.

Tenere premuto per circa 8 secondi.

Nota: Una volta che la CPE è resettata, la configurazione utilizzata verrà persa e dovrete riconfigurare la CPE.

T2. Cosa si fa se ci si dimentica la password?

1) Riportate le impostazioni della CPE nelle stato di factory default. Se non sapete come fare, guardate la precedente sezione T1; 2) Usate user name e password di default: admin, admin; 3) Riconfigurate la vostra CPE in base alle istruzioni di questa QIG.

T3. Cosa si fa se non si accede alla pagina di configurazione web-based?

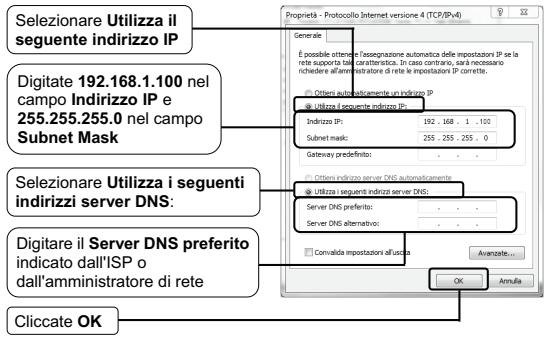

Dovete prima configurare l'indirizzo IP del vostro computer.

Seguite i seguenti passaggi per configurare il vostro PC.

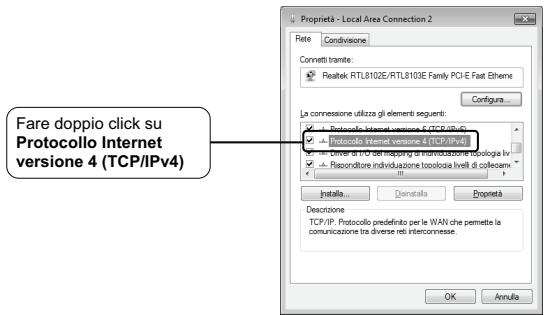

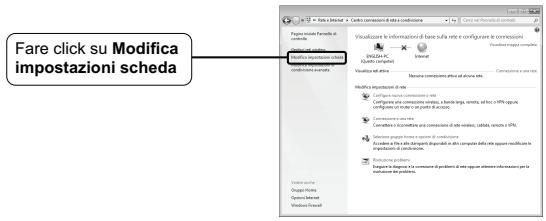

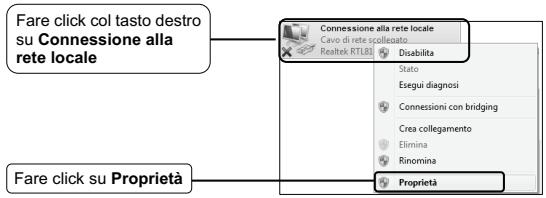

Windows 7 OS

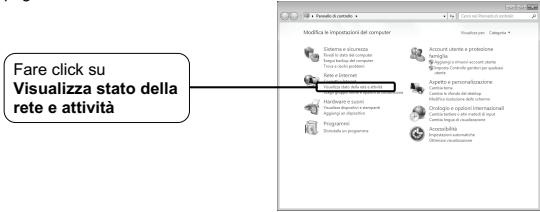

Andando su Start > Settings > Control Panel, vedrete la seguente pagina.

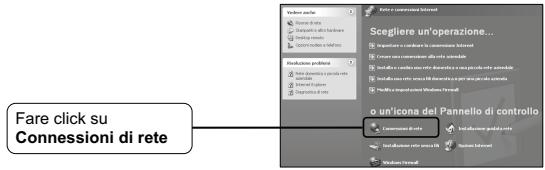

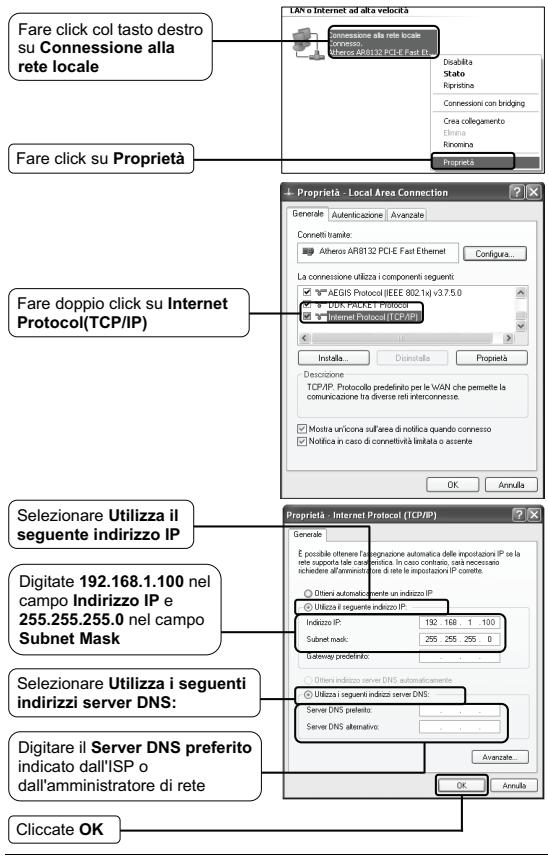

Windows XP OS

Andando in Start > Control Panel, vedrete la seguente pagina.

Fare click su Rete e connessioni Internet

Supporto Tecnico

Per maggior aiuto nella Risoluzione dei Problemi collegarsi ad: http://www.tp-link.it/support/ - È inoltre possibile contattare il Supporto Tecnico ai seguenti recapiti:

Italiano

E-mail Supporto Tecnico: http://www.tp-link.it/support/contact Hotline Supporto Tecnico: [phone] (Lu-Ve 9:00-13:00 14:00-18:00)

Internazionale

Informazioni sulla sicurezza:

• Se il prodotto ha un pulsante ON/OFF, utilizzare il pulsante per spegnerlo ed accenderlo. Alcuni prodotti progettati per essere sempre operativi non hanno pulsante ON/OFF: in quel caso scollegare direttamente l'alimentatore.
• Non aprire il prodotto o tentare di ripararlo, rischio di shock ad alta tensione. L'apertura di un componente sigillato o prodotti annulla la garanzia. Mantenere lontano dall'acqua.
