Archer D5 - Router TP-LINK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Modem router DSL
Marca	TP-Link
Modello	Archer D5
Tecnologia DSL	VDSL/ADSL
Standard Wi-Fi	IEEE 802.11ac/n/g/b/a
Velocità Wi-Fi	Fino a 300 Mbit/s (2,4 GHz) + 867 Mbit/s (5 GHz)
Porte LAN	4 porte Ethernet 10/100/1000 Mbps
Porta WAN	1 porta Ethernet 10/100/1000 Mbps
Porta USB	1 porta USB 2.0
Alimentazione	12 V CC, 1,5 A
Dimensioni (L×P×A)	242 × 160 × 35 mm (approssimativo)
Peso	330 g (approssimativo)
Funzioni principali	Modem DSL integrato, router wireless, firewall, controllo genitori, rete ospiti, QoS
Sicurezza wireless	WPA/WPA2, WPA-PSK/WPA2-PSK, crittografia WEP
Gestione remota	Tramite interfaccia web (http://tplinkmodem.net) e app Tether
App mobile	TP-Link Tether (iOS e Android)
Garanzia	Garanzia del produttore (consultare la confezione o il sito TP-Link)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare liquidi.
Sicurezza d'uso	Tenere lontano da acqua, fuoco e umidità. Non smontare.
Pezzi di ricambio e riparabilità	Nessun pezzo rimovibile dall'utente. Per riparazioni, contattare il supporto TP-Link.

Domande frequenti - Archer D5 TP-LINK

Cosa fare se la pagina di autenticazione non appare?

Verificare di aver digitato http://tplinkmodem.net nella barra degli indirizzi. In caso contrario, assicurarsi che il computer ottenga automaticamente un indirizzo IP. Provare un altro browser, riavviare il router o disattivare e riattivare la scheda di rete.

Cosa fare se lo stato dei LED non è corretto?

Verificare i collegamenti (cavo telefonico e alimentazione). Ripristinare il router alle impostazioni predefinite. Provare a collegare il router direttamente alla presa telefonica senza filtro DSL. Contattare il proprio ISP per verificare la linea.

Cosa fare se non riesco ad accedere a Internet?

Assicurarsi che i cavi siano collegati correttamente. Accedere all'interfaccia web all'indirizzo http://tplinkmodem.net. Verificare i parametri VCI/VPI, tipo di connessione, nome utente e password con il proprio ISP. Reimpostare il router se necessario.

Cosa fare se ho dimenticato la password?

Per la password dell'interfaccia di amministrazione, ripristinare il router tenendo premuto il pulsante RESET finché i LED non cambiano, quindi creare una nuova password o usare 'admin'. Per la password Wi-Fi, consultare l'etichetta sotto il prodotto o accedere all'interfaccia per modificarla.

Come ripristinare il router alle impostazioni predefinite?

Router acceso, tenere premuto il pulsante RESET finché i LED non lampeggiano o cambiano stato, quindi rilasciare. È anche possibile farlo dall'interfaccia di amministrazione in Amministrazione del sistema.

Come configurare il router in modalità solo router (senza modem)?

Collegare il modem esistente alla porta WAN del router tramite cavo Ethernet. Accedere all'interfaccia web, andare su WAN > Configurazione WAN e modificare il tipo fisico WAN di conseguenza. Seguire le istruzioni della sezione 'Hai già un modem o una Box?'.

Come utilizzare l'app Tether?

Scarica l'app TP-Link Tether dall'App Store o da Google Play. Connettiti alla rete Wi-Fi del router, quindi apri l'app per gestire i tuoi dispositivi, configurare il controllo genitori, il Wi-Fi, ecc.

Quali sono le istruzioni di sicurezza da seguire?

Tenere il dispositivo lontano da acqua, fuoco, umidità o qualsiasi fonte di calore. Non tentare di smontare o riparare il dispositivo. Utilizzare solo il caricabatterie in dotazione. Leggere tutte le istruzioni di sicurezza prima dell'uso.

Come aggiornare il firmware del router?

Accedere all'interfaccia web del router. Andare su Amministrazione del sistema > Aggiornamento del firmware. Scaricare l'ultimo firmware dal sito TP-Link e seguire le istruzioni per installarlo.

Come cambiare la password Wi-Fi?

Accedere all'interfaccia web del router (http://tplinkmodem.net). Andare su Impostazioni wireless o Wi-Fi. Modificare la password nel campo appropriato. Salvare le impostazioni e riconnettere i dispositivi con la nuova password.

MANUALE UTENTE Archer D5 TP-LINK

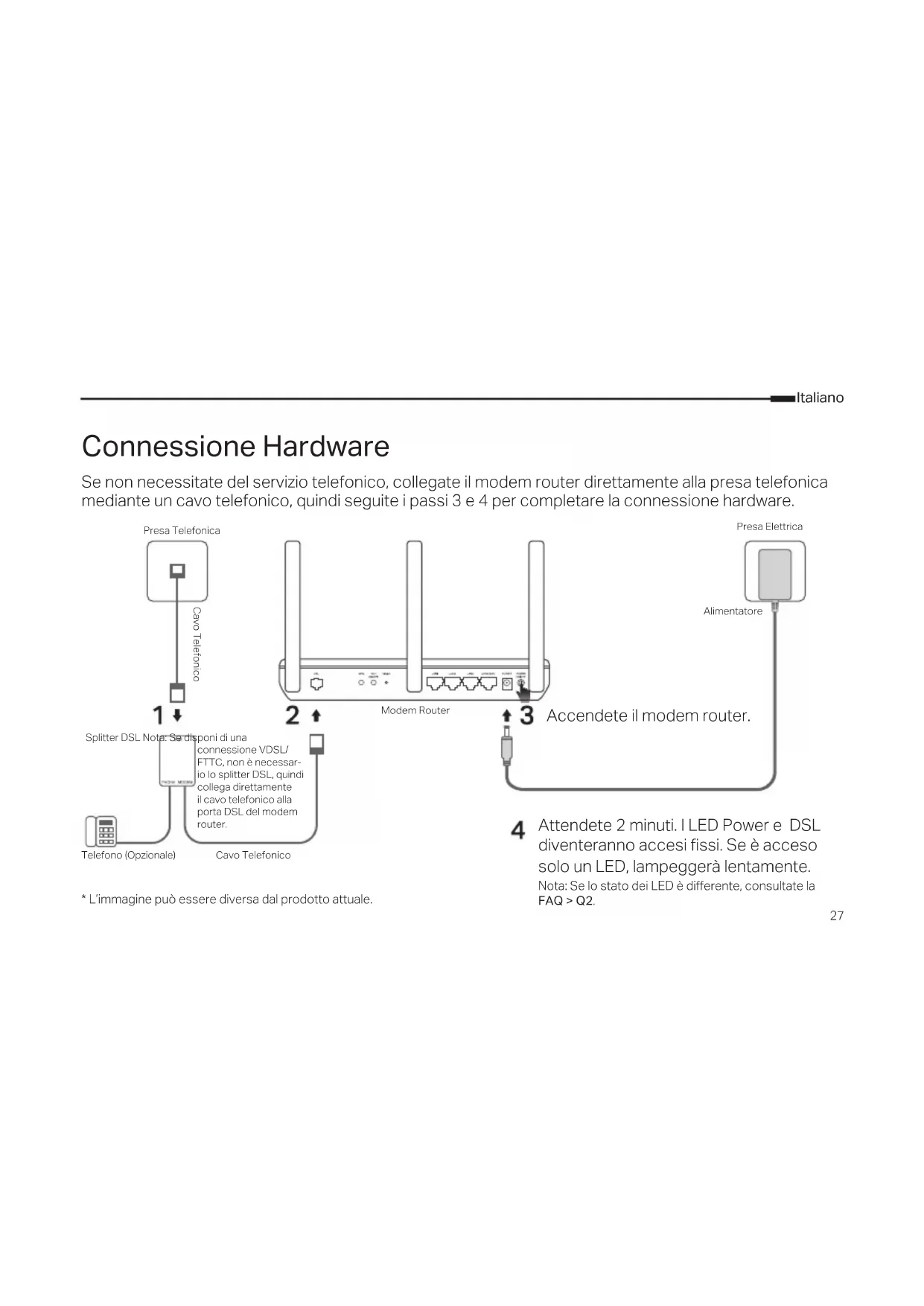

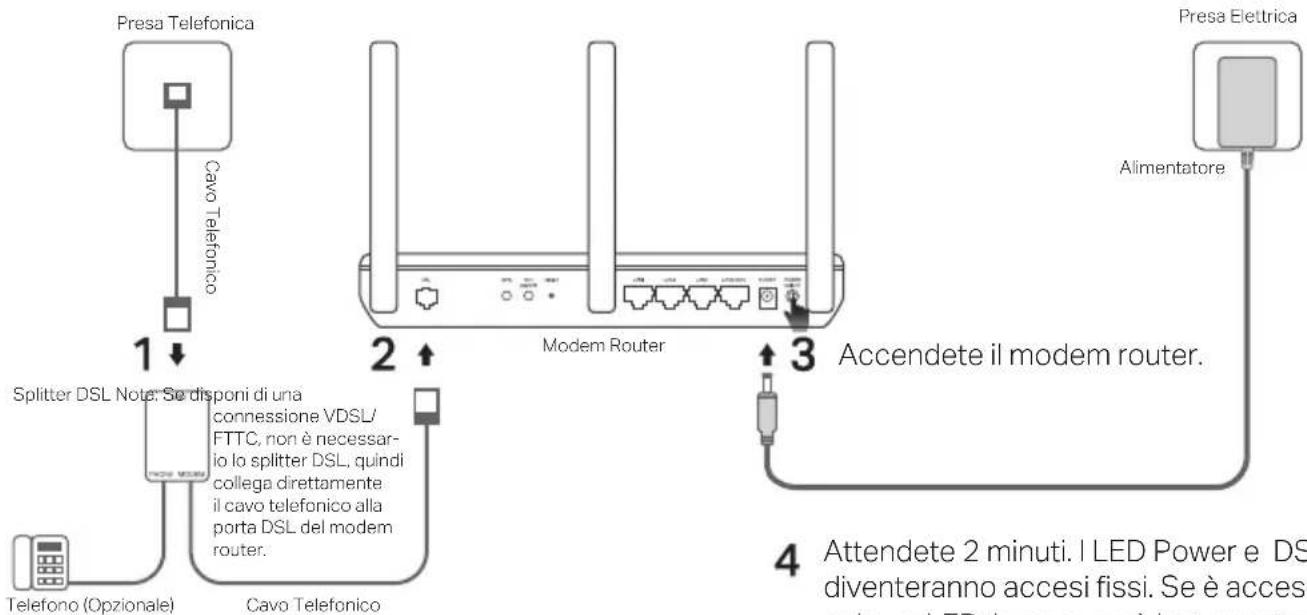

Connessione Hardware

Se non necessitate del servizio telefonico, collegate il modem router direttamente alla presa telefonica mediante un cavo telefonico, quindi seguite i passi 3 e 4 per completare la connessione hardware.

* L'immagine può essere diversa dal prodotto attuale.

4 Attendete 2 minuti. I LED Power e DSL diventeranno accesi fissi. Se è acceso solo un LED, lampeggerà lentamente. Nota: Se lo stato dei LED è differente, consultate la FAQ > Q2.

Configurazione tramite web browser

1 Connettete il vostro computer al modem router tramite cavo Ethernet o Wireless

Cablato

Collegate il vostro computer ad una porta LAN (1/2/3/4) mediante un cavo Ethernet.

Cavo Ethernet

Wireless

Collegatevi in wireless usando SSID (nome di rete) e Password Wireless stampate sull'etichetta presente sotto il modem router.

2 Configurazione del modem router tramite web browser

A Lanciate un web browser e immettete http://tplinkmodem.net o 192.168.1.1 nella barra degli indirizzi. Nota: Se la pagina di login non appare, guardate la FAQ->Q1.

http://tplinkmodem.net

B Create una password per i login successivi, o usate admin come username e password per diversi modelli di router. C Andate sulla pagina Quick Setup/Quick Start e seguite passo passo le istruzioni per completare la configurazione iniziale.

Adesso potete navigare in Internet.

Avete già un modem?

Se avete già un modem o la vostra connessione Internet arriva direttamente da un cavo Ethernet, impostate la modalità Router Wireless. Seguite i passi sottostanti per la configurazione.

1 Collegiate il vostro computer ad una porta (LAN 1/2/3) del router con un cavo Ethernet o tramite wireless.

Nota: SSID (nome di rete) e password wireless sono stampate sull'etichetta del prodotto.

2 Configurazione del modem router tramite un browser web.

A Lanciate un browser web e scrivete nella barra degli indirizzi http://tplinkmodem.net oppure 192.168.1.1.

Nota: Se la pagina di login non appare, guardate la FAQ->Q1

http://tplinkmodem.net

B Create una password per i login futuri, oppure lasciate admin come username e password.

3 Collegiate il modem alla porta WAN del router mediante un cavo Ethernet.

Modem Cavo Ethernet Alimentatore

4 Vai in WAN > Configurazione WAN per modificare il TIPO WAN FISICA e completare l'installazione.

Adesso potete navigare in Internet. Se desiderate conoscere le impostazioni avanzate, consultate la Guida Utente sul sito web ufficiale di TP-Link www.tp-link.it.

Tether App

L'app TP-Link Tether fornisce un modo semplice e intuitivo per accedere e gestire il vostro router. Potete bloccare dispositivi indesiderati, impostare il Parental Control, configurare le impostazioni wireless e molto altro ancora.

Scansionate il codice QR per scaricare l'app TP-Link Tether da Apple App Store o Google Play.

Nota: Tether non è supportato da alcuni router. Controllate la lista di compatibilità della app prima di scaricarla.

FAQ (Domande Frequenti)

Q1. Cosa posso fare se non appare la pagina di login?

A1. Se il computer è impostato con un indirizzo IP statico, modificatelo in modo che possa ottenere automaticamente un indirizzo IP dal modem router.

A2. Verificate di avere immesso http://tplinkmodem.net nella barra degli indirizzi del web browser e premete Enter.

A3. Usate un altro web browser e riprovate.

A4. Riavviate il modem router e riprovate.

A5. Disabilitate e abilitate la scheda di rete che state utilizzando.

Q2. Cosa posso fare se lo stato del LED non è corretto?

A1. Verificate i vostri cavi e assicuratevi che siano collegati correttamente, inclusi cavi telefonici e alimentatore.

A2. Riportate il modem router alle impostazioni di fabbrica di default.

A3. Rimuovete lo splitter DSL, connettete il modem router direttamente alla presa telefonica e riconfiguratelo seguendo le istruzioni di questa Guida d'installazione Rapida.

A4. Contattate il vostro ISP per verificare che la linea DSL sia in buono stato.

A5. Se avete seguito tutti i suggerimenti ma il problema persiste, contattate il Supporto Tecnico TP-Link.

Q3. Cosa posso fare se non posso accedere a Internet?

A1. Assicuratevi che il cavo telefonico e il cavo Ethernet siano connessi correttamente.
A2. Provate a fare login alla pagina di gestione web del modem router usando l'indirizzo di default http://tplinkmodem.net. Se potete, seguite i nostri consigli. Se non potete, impostate il vostro computer in modo che possa ottenere automaticamente un indirizzo IP dal modem router.
A3. Consultate il vostro ISP e assicuratevi che VPI/VCI (o VLAN ID), Tipo di Connessione, username e password dell'account siano corretti. Se non lo sono, immettete i parametri corretti e riprovate.
A4. Riportate il modem router alle impostazioni di fabbrica di default e riconfiguratelo seguendo le istruzioni di questa Guida d'Installazione Rapida.
A5. Se avete seguito tutti i suggerimenti ma il problema persiste, contattate il Supporto Tecnico TP-Link.

Q4. Cosa posso fare se ho dimenticato la mia password?

- Password pagina di gestione web:

A. Consultare la FAQ >Q5 per resettare il router, quindi create una password per i login successivi o, a secondo dei modelli di router, usate admin come username e password.

- Password di rete wireless:

A1. La Password Wireless/PIN di default è stampata sull'etichetta del modem router.

A2. Se la password wireless di default è stata modificata, fate login alla pagina di gestione web per ottenere o resettare la vostra password wireless.

Q5. Come posso riportare il modem router alle condizioni di fabbrica di default?

A1. Con il modem router acceso, premete il tasto RESET del modem router fino a quando tutti i LED cambiano di stato, quindi rilasciate il tasto.
A2. Fate login alla pagina di gestione web del modem router e andate nella pagina di gestione sistema per resettare il modem router.

Ligar o equipamento

Informazioni di Sicurezza

• Tenete il dispositivo lontano da acqua, fuoco, umidità e ambienti troppo caldi.
  • Non provate a disassemblare, riparare o modificare il dispositivo. Se vi serve assistenza, contattateci.
• Non usate caricatori o cavi USB danneggiati per caricare il dispositivo.
  • Non usate altri caricatori al di fuori di quelli consigliati.
• Non usate il dispositivo dove non è consentito l'uso di dispositivi wireless.
• L'adattatore dovrà essere installato vicino al dispositivo e facilmente accessibile.

Leggete e seguite le informazioni di sicurezza sopra indicate quando utilizzate il dispositivo. Non possiamo garantire che non accadano incidenti o danni se is usa in modo improprio il dispositivo. Utilizzate questo prodotto con cura e lo fate funzionare a vostro rischio.

Esclusivamente per prodotti marchiati TP-Link.

Per le informazioni relative a periodo di garanzia, policy e procedure, visita il sitohttp://www.tp-link/it/support LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA

TP-Link garantisce i soli prodotti hardware marchiati TP-Link venduti nella rispettiva confezione originale non compromessa ed utilizzati secondo le linee guida illustrate: Il periodo di tempo di validità della garanzia, nel rispetto delle normative vigenti, vale a partire dalla data riportata sulla prova d'acquisto da parte dell'utente finale.

Raccolta differenziata

Tipologia di imballaggio Codice materiale
Scatola Carta PAP 21/PAP 20
Busta di Plastica Plastica PET 1/LDPE 4/HDPE 2/7		>PP+PE<
Cartoncino Carta PAP 22/PAP 20
Plastica Espansa Plastica 7	EVA/LDPE 4
Guscio di Plastica Plastica PS 6/PVC 3
Pellicola Plastica Plastica LDPE 4/PET 1
Verifica le disposizioni del tuo Comune.

* Questa QIG è valida per più modelli. Si prega di fare riferimento al prodotto effettivamente acquistato.

Português

TP-Link dichiara che questo dispositivo è conforme ai requisti fondamentali e alle altre disposizioni delle direttive (UE)2015/863, 2014/53/UE, 2009/125/CE e 2011/65/UE.

La dichiarazione di conformità EU originale si trova in https://www.tp-link.com/en/support/ce/.
