Archer D5 - Routeur TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Routeur modem DSL
Marque	TP-Link
Modèle	Archer D5
Technologie DSL	VDSL/ADSL
Norme Wi-Fi	IEEE 802.11ac/n/g/b/a
Débits Wi-Fi	Jusqu'à 300 Mbit/s (2,4 GHz) + 867 Mbit/s (5 GHz)
Ports LAN	4 ports Ethernet 10/100/1000 Mbps
Port WAN	1 port Ethernet 10/100/1000 Mbps
Port USB	1 port USB 2.0
Alimentation	12 V DC, 1,5 A
Dimensions (L×P×H)	242 × 160 × 35 mm (approximatif)
Poids	330 g (approximatif)
Fonctions principales	Modem DSL intégré, routeur sans fil, pare-feu, contrôle parental, réseau invité, QoS
Sécurité sans fil	WPA/WPA2, WPA-PSK/WPA2-PSK, chiffrement WEP
Gestion à distance	Via interface web (http://tplinkmodem.net) et application Tether
Application mobile	TP-Link Tether (iOS et Android)
Garantie	Garantie constructeur (consulter emballage ou site TP-Link)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides.
Sécurité d'utilisation	Tenir à l'écart de l'eau, du feu et de l'humidité. Ne pas démonter.
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur. Pour réparation, contacter le support TP-Link.

FOIRE AUX QUESTIONS - Archer D5 TP-LINK

Que faire si la page d'authentification n'apparaît pas ?

Vérifiez que vous avez saisi http://tplinkmodem.net dans la barre d'adresse. Si ce n'est pas le cas, assurez-vous que votre ordinateur obtient une adresse IP automatiquement. Essayez un autre navigateur, redémarrez le routeur ou désactivez puis réactivez l'adaptateur réseau.

Que faire si l'état des LED n'est pas correct ?

Vérifiez les branchements (câble téléphonique et alimentation). Réinitialisez le routeur aux paramètres par défaut. Essayez de brancher le routeur directement à la prise téléphonique sans filtre DSL. Contactez votre FAI pour vérifier la ligne.

Que faire si je n'accède pas à Internet ?

Assurez-vous que les câbles sont correctement branchés. Connectez-vous à l'interface web à l'adresse http://tplinkmodem.net. Vérifiez les paramètres VCI/VPI, type de connexion, nom d'utilisateur et mot de passe auprès de votre FAI. Réinitialisez le routeur si nécessaire.

Que faire si j'ai oublié mon mot de passe ?

Pour le mot de passe de l'interface d'administration, réinitialisez le routeur en maintenant le bouton RESET enfoncé jusqu'à ce que les LED changent, puis recréez un mot de passe ou utilisez 'admin'. Pour le mot de passe Wi-Fi, consultez l'étiquette sous le produit ou connectez-vous à l'interface pour le modifier.

Comment restaurer le routeur à ses paramètres par défaut ?

Routeur sous tension, maintenez le bouton RESET enfoncé jusqu'à ce que les LED clignotent ou changent d'état, puis relâchez. Vous pouvez également le faire depuis l'interface d'administration dans Administration du système.

Comment configurer le routeur en mode routeur uniquement (sans modem) ?

Connectez votre modem existant au port WAN du routeur via un câble Ethernet. Connectez-vous à l'interface web, allez dans WAN > Configuration WAN et modifiez le type physique WAN en conséquence. Suivez les instructions de la section 'Vous avez déjà un modem ou une Box ?'.

Comment utiliser l'application Tether ?

Téléchargez l'application TP-Link Tether depuis l'App Store ou Google Play. Connectez-vous au réseau Wi-Fi du routeur, puis ouvrez l'application pour gérer vos appareils, configurer le contrôle parental, le Wi-Fi, etc.

Quelles sont les consignes de sécurité à respecter ?

Maintenez l'appareil à l'écart de l'eau, du feu, de l'humidité ou de toute source de chaleur. Ne tentez pas de démonter ou réparer l'appareil. Utilisez uniquement le chargeur fourni. Lisez toutes les instructions de sécurité avant utilisation.

Comment mettre à jour le firmware du routeur ?

Connectez-vous à l'interface web du routeur. Allez dans Administration du système > Mise à jour du firmware. Téléchargez le dernier firmware depuis le site TP-Link et suivez les instructions pour l'installer.

Comment changer le mot de passe Wi-Fi ?

Connectez-vous à l'interface web du routeur (http://tplinkmodem.net). Allez dans Paramètres sans fil ou Wi-Fi. Modifiez le mot de passe dans le champ approprié. Enregistrez les paramètres et reconnectez vos appareils avec le nouveau mot de passe.

MODE D'EMPLOI Archer D5 TP-LINK

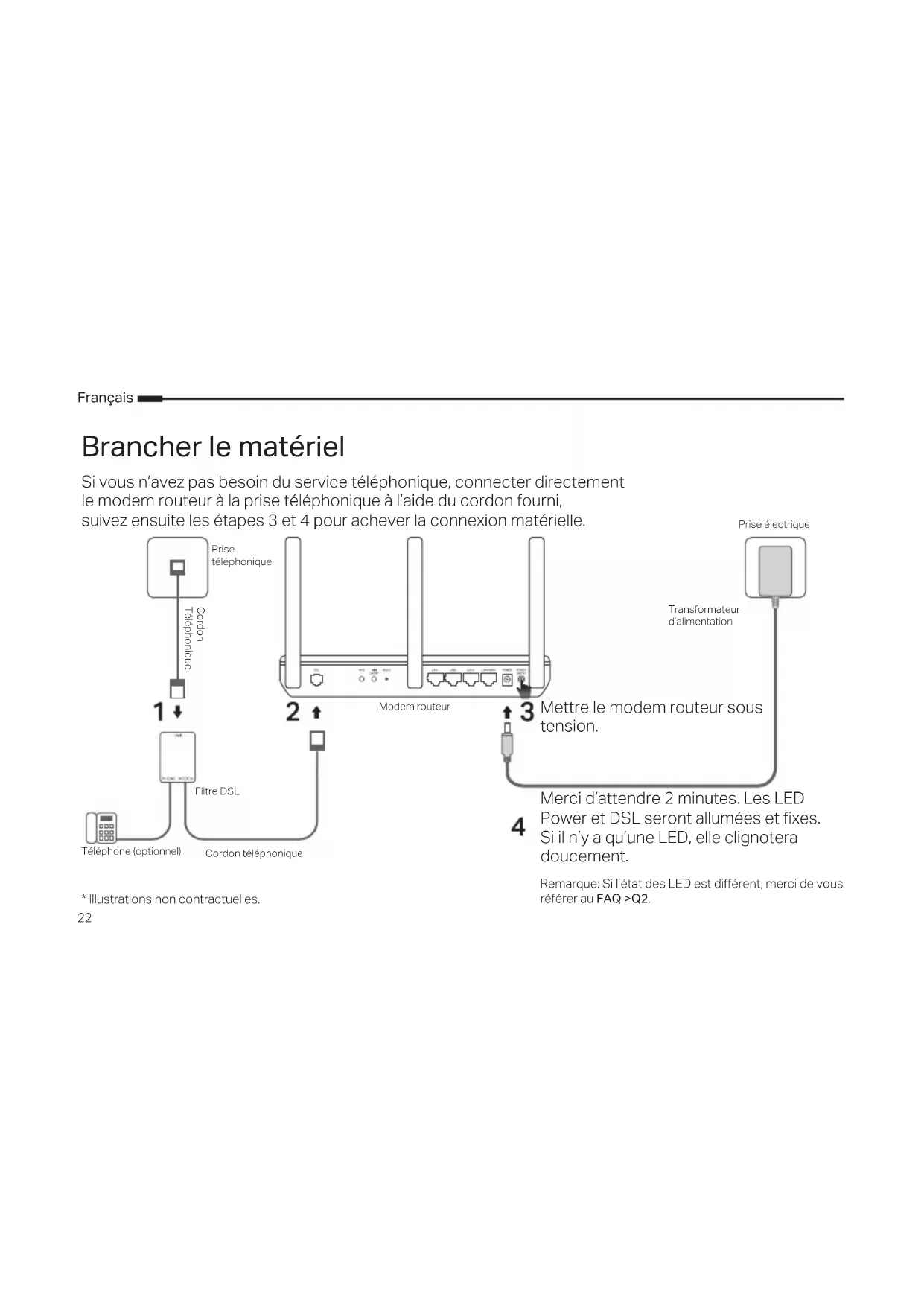

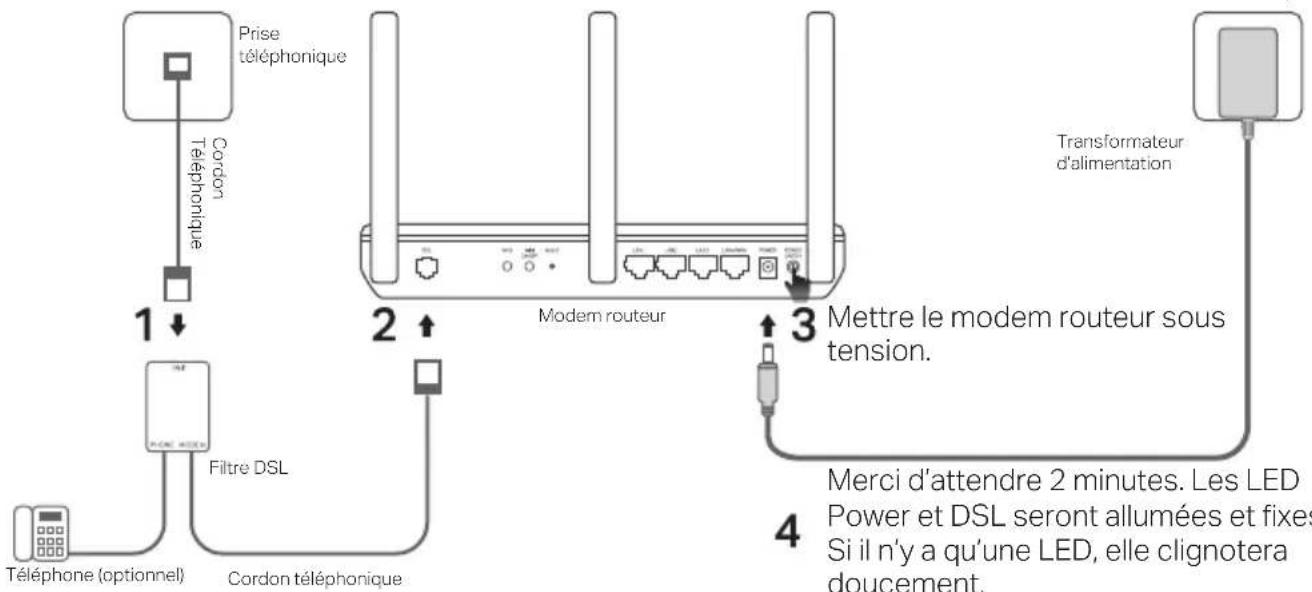

Brancher le matériel

Si vous n'avez pas besoin du service téléphonique, connecter directement le modem routeur à la prise téléphonique à l'aide du cordon fourni, suivez ensuite les étapes 3 et 4 pour achever la connexion matérielle.

Merci d'attendre 2 minutes. Les LED Power et DSL seront allumées et fixes. Si il n'y a qu'une LED, elle clignotera doucement.

Remarque: Si l'état des LED est différent, merci de vous référer au FAQ >Q2.

Configuration depuis un navigateur internet

1 Connecter l'ordinateur ordinateur au modem routeur via une connexion Wi-Fi ou Ethernet.

Ethernet

Connector votre ordinateur au port LAN (1/2/3/4) à l'aide d'un cordon Ethernet.

Cordon Ethernet

Wi-Fi

Connexion Wi-Fi en utilisant les SSID (Nom de réseau Wi-Fi) et Code/Mot de passe (Wireless Password) inscrits sur l'étiquette présente sous le produit.

2 Configurer le modem routeur depuis un navigateur internet

A Ouvrir un navigateur internet et saisir http://tplinkmodem.net ou 192.168.1.1. Remarque: Si la page d'authentication n'apparaît pas, référez vous à la Q1 de la FAQ.

http://tplinkmodem.net

B Créer un mot de passe pour les prochaines connexions, ou en fonction du routeur, utiliser admin comme nom d'utilisateur et comme mot de passe.

C Aller sur la page Installation Rapide (Quick Setup)/Démarrage Rapide (Quick Start), suivre pas à pas les instructions pour achever la configuration initiale.

Vous pouvez maintenant profiter d'internet.

Vous avez déjà un modem ou une Box ?

Si vous possédez déjà un modem / Box ou si votre connexion Internet provient directement d'une prise murale Ethernet, vous pouvez passer en mode Routeur WiFi. Suivez les étapes ci-dessous et configurez-le.

1 Connexion de votre ordinateur au routeur (port LAN 1/2/3) via une connexion câblée ou WiFi.

Remarque: le SSID (noms de réseau) et le mot de passe WiFi sont imprimés sur l'étiquette du produit.

2 Configuration du modem / routeur via un navigateur Web.

A Lancez un navigateur Web et tapez http://tplinkmodem.net ou 192.168.1.1. Remarque : Si la page d'authentication n'apparaît pas, référez vous à la Q1 de la FAQ..

http://tplinkmodem.net

B Créer un mot de passe pour les tentatives de connexion ultérieures ou utilisez admin

pour les nom d'utilisateur et mot de passe de certains routeurs.

3 Connectez le modem au port WAN du routeur via un câble Ethernet.

Modem Cordon Ethernet Bloc d'alimentation

4 Accédez à WAN > Configuration WAN pour modifier le TYPE PHYSIQUE WAN et terminer la configuration.

Vous pouvez maintenant profiter d'internet. Pour des paramétrages plus complexes, référez-vous au mode d'emploi téléchargeable librement sur le site WEB www.tp-link.com/fr.

Tether App

L'App Tether TP-Link offre une solution simple et intuitive pour accéder et administrer votre routeur. Vous pouvez bloquer les appareils qui ne sont pas les bienvenus, paramétrer le contrôle parental, paramétrer le Wi-Fi et plus encore.

Scanner le QR code pour télécharger l'App Tether TP-Link depuis l'App Store Apple ou Google Play.

Remarque: l'application Tether n'est pas compatible avec certains routeurs. Merci de vérifier la descriptif de l'application avant de la télécharger.

FAQ (Questions Fréquentes)

Q1. Que faire si la page d'authentification n'apparait pas ?

R1. Si l'ordinateur est configuré avec une adresse IP statique ou fixe, changer pour obtenir une adresse IP automatiquement depuis le modem routeur.

R2. Vérifiez avoir correctement saisi http://tplinkmodem.net dans le navigateur et validez par la touche Entrée (Enter).

R3. Utilisez un autre navigateur Web et essayez à nouveau.

R4. Redémarrez votre modem routeur et essayez à nouveau.

R5. Désactivez puis réactivez l'adaptateur réseau utilisé pour votre connexion internet.

Q2. Que faire si l'état de la LED n'est pas correct ?

R1. Vérifiez vos branchements ce qui inclut connexion téléphonique et alimentation électrique.

R2. Réinitialisez votre modem routeur à ses paramètres par défaut.

R3. Supprimez le filtre DSL, connecter le modem routeur directement à la prise téléphonique et reconfigurer le modem routeur en suivant les instructions de ce guide d'installation rapide.

R4. Consultez votre FAI (Fournisseur d'Accès Internet) pour qu'il vérifie l'état de votre ligne DSL.

R5. Si vous avez essayé toutes les suggestions qui précèdent et que le problème persiste, contactez notre support technique.

Français

Q3. Que faire si je n'accède pas à internet ?

R1. Assurez vous que les cordons téléphonique et réseau sont correctement branchés.

R2. Essayez de vous connecter à l'interface WEB du modem routeur en utilisant l'adresse par défaut : http://tplinkmodem.net. Si vous le pouvez, essayez les solutions suivantes. Si vous ne le pouvez pas, modifiez le paramétrage de votre ordinateur afin qu'il obtienne son adresse IP automatiquement par le modem routeur.

R3. Consultez votre FAI et assurez vous que les paramètres : VCI/VPI (ou N° de VLAN), le type de connexion, le nom d'utilisateur et le mot de passe sont corrects. S'ils ne le sont pas, corrigez les paramètres requis et réessayez.

R4. Restaurez le modem routeur à ses paramètres par défaut et reconfigurer le modem routeur en suivant les instructions de ce guide d'installation rapide.

R5. Si vous avez essayé toutes les suggestions qui précèdent et que le problème persiste, contactez notre support technique.

Q4. Que puis-je faire si j'ai oublié mon mot de passe ?

- Mot de passe de l'interface d'administration :

R. Consultez la Q5 de la FAQ pour réinitialiser le routeur, puis recréer un mot de passe pour les prochaines connexions, ou utiliser admin comme nom d'utilisateur et comme mot de passe.

- Mot de passe réseau Wi-Fi :

R1. Le mot de passe Wi-Fi par défaut (Wireless Password /PIN) est inscrit sur l'étiquette présente sous le produit.

R2. Si le mot de passe Wi-Fi par défaut a été modifié, authentifiez vous sur la page d'administration du routeur pour consulter ou modifier le mot de passe Wi-Fi.

Q5. Comment restaurer le modem routeur à ses paramètres par défaut ?

R1. Le modem routeur étant sous tension, maintenez appuyé le bouton RESET jusqu'à ce qu'il y ait un changement manifeste de l'état de toutes ses DELs, relâcher ensuite le bouton.

R2. Connectez-vous à l'interface d'administration du modem routeur, allez dans Administration du système pour restaurer le modem routeur.

Consignes de sécurité

• Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil. Si vous avez besoin d'un service, veuillez nous contacter.
• Ne pas utiliser un chargeur ou un cordon USB endommagé pour recharger l'appareil.
• Ne pas utiliser un chargeur différent de ceux recommandés.
• Ne pas utiliser l'appareil dans les zones ou les communications sans-fil sont interdites.
• L'adaptateur doit être facilement accessible et se trouver à proximité de l'équipement.

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil.

Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet appareil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

Concerne les produits de marque TP-Link uniquement.

Pour plus d'informations sur la période conditions et les procédures, veuillez visiter : www.tp-link.fr/support de garantie, les

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée: inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.

Italiano

TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives (UE)2015/863, 2014/53/UE, 2009/125/CE et 2011/65/UE.

La déclaration CE de conformité originelle peut être trouvée à l'adresse https://www.tp-link.com/en/support/ce/.
