Archer D20 - Routeur TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Routeur ADSL2+ / VDSL2 avec Wi-Fi N300
Marque	TP-Link
Modèle	Archer D20
Dimensions (L x P x H)	175 x 115 x 36 mm
Poids	Environ 250 g
Alimentation	Adaptateur secteur 12 V CC, 1 A
Normes Wi-Fi	IEEE 802.11 b/g/n (2,4 GHz, jusqu'à 300 Mbit/s)
Ports	1 port ADSL/VDSL, 4 ports LAN 10/100 Mbit/s, 1 port USB 2.0
Fonctions principales	Modem ADSL/VDSL, point d'accès Wi-Fi, routeur NAT, pare-feu SPI, contrôle parental, QoS
Sécurité sans fil	WEP, WPA/WPA2-PSK, WPA2-AES, filtrage MAC, WPS
Protocoles supportés	PPPoE, PPTP, L2TP, IPoA, PPPoA, IPv6
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Modifier le mot de passe administrateur par défaut ; activer le chiffrement WPA2 ; désactiver WPS si non utilisé.
Pièces détachées et réparabilité	Adaptateur secteur et câble Ethernet disponibles comme pièces de rechange. L'appareil n'est pas conçu pour être réparé par l'utilisateur.
Informations générales	Routeur DSL tout-en-un pour connexion Internet fixe. Configuration via interface web (http://192.168.1.1).

FOIRE AUX QUESTIONS - Archer D20 TP-LINK

Comment configurer mon routeur TP-Link Archer D20 ?

Branchez le routeur, ouvrez un navigateur et allez sur http://192.168.1.1. Connectez-vous avec l'identifiant et le mot de passe par défaut (admin/admin). Suivez l'assistant de configuration rapide pour saisir vos paramètres ADSL/VDSL.

Que faire en cas d'oubli du mot de passe administrateur ?

Effectuez un reset matériel : maintenez le bouton Reset à l'arrière du routeur enfoncé pendant environ 10 secondes avec un trombone, jusqu'à ce que les LEDs clignotent. Les paramètres reviendront aux valeurs d'usine.

Comment mettre à jour le firmware de l'Archer D20 ?

Téléchargez la dernière version du firmware sur le site officiel de TP-Link. Connectez-vous à l'interface d'administration, allez dans Outils système > Mise à jour du firmware, sélectionnez le fichier téléchargé et cliquez sur Mettre à jour. Ne coupez pas l'alimentation pendant l'opération.

Pourquoi mon Wi-Fi est lent ou instable ?

Essayez de changer le canal Wi-Fi dans les paramètres sans fil. Évitez les interférences en plaçant le routeur loin d'autres appareils électroniques. Vous pouvez aussi activer la bande passante 20/40 MHz et vérifier que le chiffrement est en WPA2.

Comment activer le contrôle parental ?

Dans l'interface d'administration, allez dans Contrôle d'accès ou Contrôle parental. Vous pouvez bloquer des sites web par mots-clés ou URL, ou limiter l'accès à certaines heures pour des appareils spécifiques.

Le voyant DSL clignote ou est éteint, que faire ?

Vérifiez que le câble téléphonique est bien branché sur le port DSL du routeur et sur la prise murale. Si le voyant reste éteint, contactez votre fournisseur d'accès Internet pour vérifier la ligne. Le clignotement indique une synchronisation en cours.

Puis-je utiliser l'Archer D20 comme simple point d'accès Wi-Fi ?

Oui, vous pouvez désactiver le serveur DHCP et connecter un câble Ethernet entre un port LAN du routeur principal et un port LAN de l'Archer D20. Vous pouvez aussi configurer le mode point d'accès dans les paramètres avancés.

Comment réinitialiser le mot de passe Wi-Fi ?

Connectez-vous à l'interface d'administration, allez dans Sans fil > Sécurité. Modifiez la clé pré-partagée (mot de passe) et cliquez sur Enregistrer. Redémarrez le routeur si nécessaire. Tous les appareils devront se reconnecter avec le nouveau mot de passe.

Quelle est la différence entre les ports LAN et WAN ?

Le port WAN (bleu) sert à connecter le routeur à un modem ou à la prise téléphonique pour l'internet. Les ports LAN (jaunes) servent à connecter des appareils filaires comme un ordinateur ou un switch. L'Archer D20 possède un port WAN combo DSL.

Mon appareil ne détecte pas le réseau Wi-Fi, que faire ?

Vérifiez que le Wi-Fi est activé : le voyant Wi-Fi sur le routeur doit être allumé. Redémarrez le routeur. Si le problème persiste, connectez-vous à l'interface et vérifiez que le SSID (nom du réseau) n'est pas caché. Essayez de changer de canal Wi-Fi.

MODE D'EMPLOI Archer D20 TP-LINK

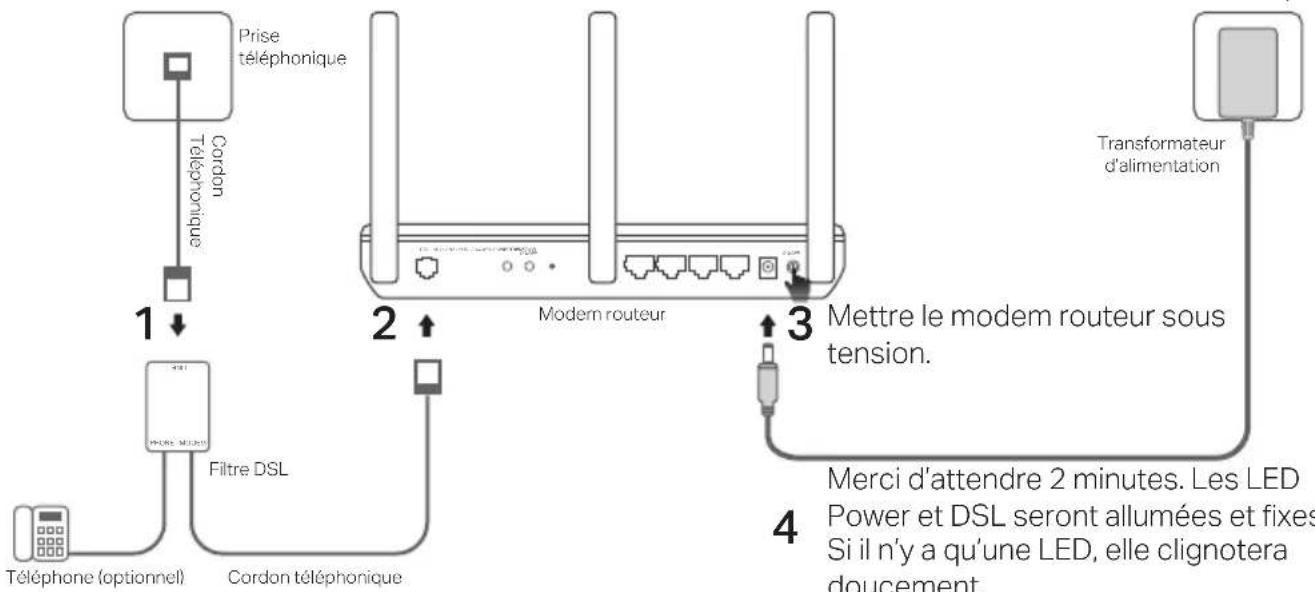

Brancher le matériel

Si vous n'avez pas besoin du service téléphonique, connecter directement le modem routeur à la prise téléphonique à l'aide du cordon fourni, suivez ensuite les étapes 3 et 4 pour achever la connexion matérielle.

* Illustrations non contractuelles.
Remarque: Si l'état des LED est différent, merci de vous référer au FAQ >Q2.

Configuration depuis un navigateur internet

1 Connecter l'ordinateur ordinateur au modem routeur via une connexion Wi-Fi ou Ethernet.

Ethernet

Connector votre ordinateur au port LAN (1/2/3/4) à l'aide d'un cordon Ethernet.

Wi-Fi

Connexion Wi-Fi en utilisant les SSID (Nom de réseau Wi-Fi) et Code/Mot de passe (Wireless Password) inscrits sur l'étiquette présente sous le produit.

2 Configurer le modem routeur depuis un navigateur internet

A Ouvrir un navigateur internet et saisir http://tplinkmodem.net ou 192.168.1.1. Remarque: Si la page d'authentication n'apparait pas, référez vous à la Q1 de la FAQ.

B Créer un mot de passe pour les prochaines connexions, ou en fonction du routeur, utiliser admin comme nom d'utilisateur et comme mot de passe.
C Aller sur la page Installation Rapide (Quick Setup)/Démarrage Rapide (Quick Start), suivre pas à pas les instructions pour achever la configuration initiale.

Vous pouvez maintenant profiter d'internet.

Vous avez déjà un modem ou une Box ?

Si vous possédez déjà un modem / Box ou si votre connexion Internet provient directement d'une prise murale Ethernet, vous pouvez passer en mode Routeur WiFi. Suivez les étapes ci-dessous et configurez-le.

1 Connexion de votre ordinateur au routeur (port LAN 1/2/3) via une connexion câblée ou WiFi.

Remarque: le SSID (noms de réseau) et le mot de passe WiFi sont imprimés sur l'étiquette du produit.

2 Configuration du modem / routeur via un navigateur Web.

A Lancez un navigateur Web et tapez http://tplinkmodem.net ou 192.168.1.1. Remarque : Si la page d'authentication n'apparait pas, référez vous à la Q1 de la FAQ..

http://tplinkmodem.net

B Créer un mot de passe pour les tentatives de connexion ultérieures ou utilisez admin

pour les nom d'utilisateur et mot de passe de certains routeurs.

C Aller à la page Avancé> Mode d'opération (Advanced > Operation Mode) et passez en mode Routeur WiFi (Wireless Router Mode), attender la fin du redémarrage.

3 Connectez le modem au port LAN4 / WAN du routeur via un câble Ethernet.

4 Aller à Basique> Internet (Basic > Internet) pour terminer la configuration.

Vous pouvez maintenant profiter d'internet. Pour des paramétrages plus complexes, référez-vous au mode d'emploi téléchargeable librement sur le site WEB www.tp-link.com/fr.

Français

Tether App

L'App Tether TP-Link offre une solution simple et intuitive pour accéder et administrer votre routeur. Vous pouvez bloquer les appareils qui ne sont pas les bienvenus, paramétrer le contrôle parental, paramétrer le Wi-Fi et plus encore.

Scanner le QR code pour télécharger l'App Tether TP-Link depuis l'App Store Apple ou Google Play.

Remarque: l'application Tether n'est pas compatible avec certains routeurs. Merci de vérifier la descriptif de l'application avant de la télécharger.

FAQ (Questions Fréquentes)

Q1. Que faire si la page d'authentication n'apparait pas ?

R1. Si l'ordinateur est configuré avec une adresse IP statique ou fixe, changer pour obtenir une adresse IP automatiquement depuis le modem routeur.

R2. Vérifiez avoir correctement saisi http://tplinkmodem.net dans le navigateur et validez par la touche Entrée (Enter).

R3. Utilisez un autre navigateur Web et essayez à nouveau.

R4. Redémarrez votre modem routeur et essayez à nouveau.

R5. Désactivez puis réactivez l'adaptateur réseau utilisé pour votre connexion internet.

Q2. Que faire si l'état de la LED n'est pas correct ?

R1. Vérifiez vos branchements ce qui inclut connexion téléphonique et alimentation électrique.

R2. Réinitialisez votre modem routeur à ses paramètres par défaut.

R3. Supprimez le filtre DSL, connecter le modem routeur directement à la prise téléphonique et reconfigurer le modem routeur en suivant les instructions de ce guide d'installation rapide.

R4. Consultez votre FAI (Fournisseur d'Accès Internet) pour qu'il vérifie l'état de votre ligne DSL.

R5. Si vous avez essayé toutes les suggestions qui précèdent et que le problème persiste, contactez notre support technique. 24

Q3. Que faire si je n'accède pas à internet ?

R1. Assurez vous que les cordons téléphonique et réseau sont correctement branchés.

R2. Essayez de vous connecter à l'interface WEB du modem routeur en utilisant l'adresse par défaut : http://tplinkmodem.net. Si vous le pouvez, essayez les solutions suivantes. Si vous ne le pouvez pas, modifiez le paramétrage de votre ordinateur afin qu'il obtienne son adresse IP automatiquement par le modem routeur.

R3. Consultez votre FAI et assurez vous que les paramètres : VCI/VPI (ou N° de VLAN), le type de connexion, le nom d'utilisateur et le mot de passe sont corrects. S'ils ne le sont pas, corrigez les paramètres requis et réessayez.

R4. Restaurez le modem routeur à ses paramètres par défaut et reconfigurer le modem routeur en suivant les instructions de ce guide d'installation rapide.

R5. Si vous avez essayé toutes les suggestions qui précèdent et que le problème persiste, contactez notre support technique.

Q4. Que puis-je faire si j'ai oublié mon mot de passe ?

- Mot de passe de l'interface d'administration :

R. Consultez la Q5 de la FAQ pour réinitialiser le routeur, puis recréer un mot de passe pour les prochaines connexions, ou utiliser admin comme nom d'utilisateur et comme mot de passe.

- Mot de passe réseau Wi-Fi :

R1. Le mot de passe Wi-Fi par défaut (Wireless Password /PIN) est inscrit sur l'étiquette présente sous le produit.

R2. Si le mot de passe Wi-Fi par défaut a été modifié, authentifiez vous sur la page d'administration du routeur pour consulter ou modifier le mot de passe Wi-Fi.

Q5. Comment restaurer le modem routeur à ses paramètres par défaut ?

R1. Le modem routeur étant sous tension, maintenez appuyé le bouton RESET jusqu'à ce qu'il y ait un changement manifeste de l'état de toutes ses DELs, relâcher ensuite le bouton.

R2. Connectez-vous à l'interface d'administration du modem routeur, allez dans Administration du système pour restaurer le modem routeur.

Consignes de sécurité

• Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil.
• Ne pas utiliser un chargeur ou un cordon USB endommagé pour recharger l'appareil.
• Ne pas utiliser un chargeur différent de ceux recommandés.
• Ne pas utiliser l'appareil dans les zones ou les communications sans-fil sont interdites.
• L'adaptateur doit être facilement accessible et se trouver à proximité de l'équipement.

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil.

Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet appareil avec précaution, le non respect des consignes de sécurité est à

vos risques et périls.

Garantie limitée de 3 ans TP-Link

Concerne les produits de marque TP-Link uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée de TROIS ANS à compter de la date d'achat par l'utilisateur final.
