Archer D20 - Router TP-LINK - Kostenlose Bedienungsanleitung

Produkttyp	ADSL2+ / VDSL2 Router mit Wi-Fi N300
Marke	TP-Link
Modell	Archer D20
Abmessungen (L x B x H)	175 x 115 x 36 mm
Gewicht	ca. 250 g
Stromversorgung	Netzteil 12 V DC, 1 A
Wi-Fi-Standards	IEEE 802.11 b/g/n (2,4 GHz, bis zu 300 Mbit/s)
Anschlüsse	1 ADSL/VDSL-Anschluss, 4 LAN-Anschlüsse 10/100 Mbit/s, 1 USB 2.0-Anschluss
Hauptfunktionen	ADSL/VDSL-Modem, Wi-Fi-Zugangspunkt, NAT-Router, SPI-Firewall, Kindersicherung, QoS
Drahtlose Sicherheit	WEP, WPA/WPA2-PSK, WPA2-AES, MAC-Filter, WPS
Unterstützte Protokolle	PPPoE, PPTP, L2TP, IPoA, PPPoA, IPv6
Pflege und Reinigung	Gerät ausstecken, mit einem weichen, trockenen Tuch reinigen. Keine chemischen Reinigungsmittel verwenden.
Sicherheit	Standard-Administratorkennwort ändern; WPA2-Verschlüsselung aktivieren; WPS deaktivieren, falls nicht verwendet.
Ersatzteile und Reparaturfähigkeit	Netzteil und Ethernet-Kabel sind als Ersatzteile erhältlich. Das Gerät ist nicht für eine Reparatur durch den Benutzer ausgelegt.
Allgemeine Informationen	All-in-One-DSL-Router für Festnetz-Internetverbindung. Konfiguration über Weboberfläche (http://192.168.1.1).

Häufig gestellte Fragen - Archer D20 TP-LINK

Wie konfiguriere ich meinen TP-Link Archer D20 Router?

Schließen Sie den Router an, öffnen Sie einen Browser und gehen Sie auf http://192.168.1.1. Melden Sie sich mit dem Standard-Benutzernamen und -Kennwort (admin/admin) an. Folgen Sie dem Schnellkonfigurationsassistenten, um Ihre ADSL/VDSL-Einstellungen einzugeben.

Was tun, wenn ich das Administrator-Kennwort vergessen habe?

Führen Sie einen Hardware-Reset durch: Halten Sie die Reset-Taste auf der Rückseite des Routers mit einer Büroklammer etwa 10 Sekunden lang gedrückt, bis die LEDs blinken. Die Einstellungen werden auf die Werkseinstellungen zurückgesetzt.

Wie aktualisiere ich die Firmware des Archer D20?

Laden Sie die neueste Firmware-Version von der offiziellen TP-Link-Website herunter. Melden Sie sich an der Administrationsoberfläche an, gehen Sie zu Systemtools > Firmware-Update, wählen Sie die heruntergeladene Datei aus und klicken Sie auf Aktualisieren. Unterbrechen Sie während des Vorgangs nicht die Stromversorgung.

Warum ist mein WLAN langsam oder instabil?

Versuchen Sie, den WLAN-Kanal in den drahtlosen Einstellungen zu ändern. Vermeiden Sie Störungen, indem Sie den Router von anderen elektronischen Geräten fernhalten. Sie können auch die 20/40 MHz-Bandbreite aktivieren und sicherstellen, dass die Verschlüsselung auf WPA2 eingestellt ist.

Wie aktiviere ich die Kindersicherung?

Gehen Sie in der Administrationsoberfläche zu Zugriffskontrolle oder Kindersicherung. Sie können Websites nach Schlüsselwörtern oder URLs blockieren oder den Zugriff für bestimmte Geräte zu bestimmten Zeiten einschränken.

Die DSL-LED blinkt oder ist aus, was tun?

Überprüfen Sie, ob das Telefonkabel richtig an den DSL-Anschluss des Routers und an die Wandsteckdose angeschlossen ist. Wenn die LED aus bleibt, wenden Sie sich an Ihren Internetdienstanbieter, um die Leitung zu überprüfen. Das Blinken zeigt eine laufende Synchronisation an.

Kann ich den Archer D20 als einfachen WLAN-Zugangspunkt verwenden?

Ja, Sie können den DHCP-Server deaktivieren und ein Ethernet-Kabel zwischen einem LAN-Anschluss des Hauptrouters und einem LAN-Anschluss des Archer D20 verbinden. Sie können auch den Access-Point-Modus in den erweiterten Einstellungen konfigurieren.

Wie setze ich das WLAN-Kennwort zurück?

Melden Sie sich an der Administrationsoberfläche an, gehen Sie zu Drahtlos > Sicherheit. Ändern Sie den vorab geteilten Schlüssel (Kennwort) und klicken Sie auf Speichern. Starten Sie den Router bei Bedarf neu. Alle Geräte müssen sich mit dem neuen Kennwort erneut verbinden.

Was ist der Unterschied zwischen LAN- und WAN-Anschlüssen?

Der WAN-Anschluss (blau) dient zum Anschließen des Routers an ein Modem oder die Telefonsteckdose für das Internet. Die LAN-Anschlüsse (gelb) dienen zum Anschließen von kabelgebundenen Geräten wie einem Computer oder Switch. Der Archer D20 verfügt über einen kombinierten DSL-WAN-Anschluss.

Mein Gerät erkennt das WLAN-Netzwerk nicht, was tun?

Überprüfen Sie, ob WLAN aktiviert ist: Die WLAN-LED am Router sollte leuchten. Starten Sie den Router neu. Wenn das Problem weiterhin besteht, melden Sie sich an der Oberfläche an und stellen Sie sicher, dass die SSID (Netzwerkname) nicht ausgeblendet ist. Versuchen Sie, den WLAN-Kanal zu wechseln.

BEDIENUNGSANLEITUNG Archer D20 TP-LINK

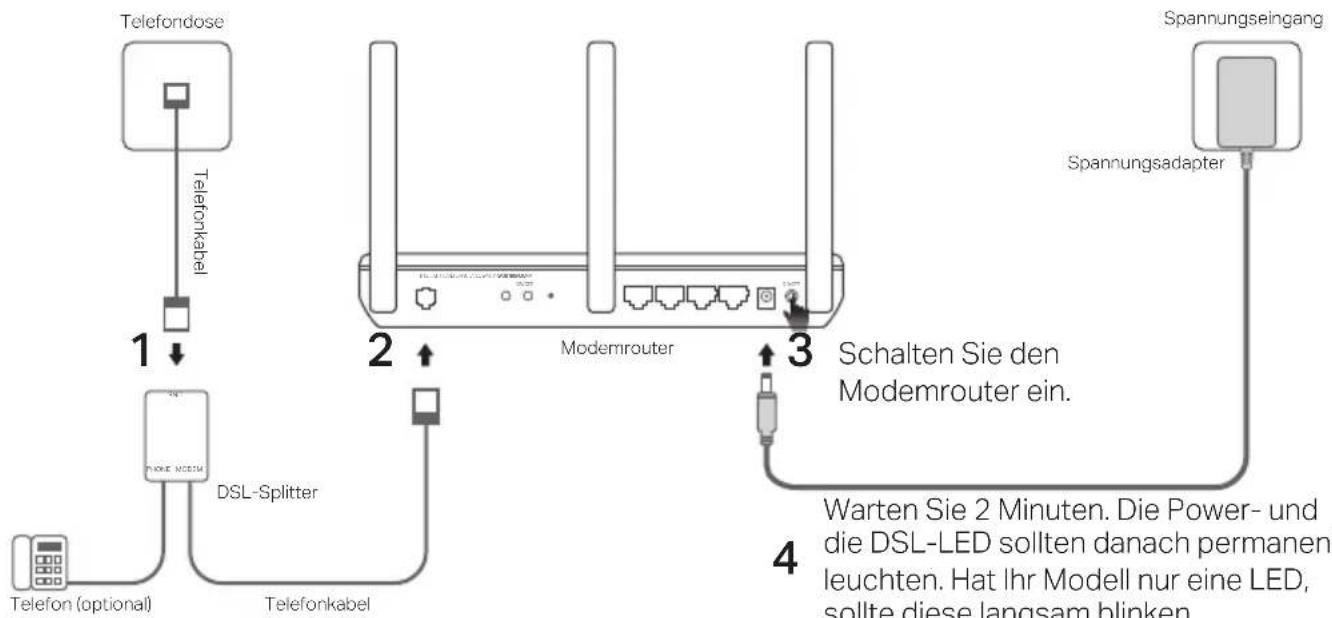

Brauchen Sie die Telefoniefunktion nicht, verbinden Sie den Modemrouter einfach direkt mit der Telefondose. Folgen Sie dann den Schritten 3 und 4.

* Die Bilder können vom tatsächlichen Aussehen des Produkts abweichen. Aussehen des Produkts abweichen.

4

Warten Sie 2 Minuten. Die Power- und die DSL-LED sollten danach permanent leuchten. Hat Ihr Modell nur eine LED, sollte diese langsam blinken.

Hinweis: Tun die Geräte-LEDs etwas Anderes, schauen Sie bitte in Teil 2 der FAQ nach.

Konfigurieren via Webbrowser

1 Verbinden Ihres Computers mit dem Modemrouter über Kabel oder WLAN

Kabelgebunden

Verbinden Sie Ihren Computer mittels eines Ethernet-kabels mit einem der vier LAN-Ports.

WLAN

Verbinden Sie sich drahtlos unter Verwendung der SSID (WLAN-Name) und des WLAN-Passworts (Wireless Password) vom Etikett auf der Unterseite des Modemrouters.

2 Konfigurieren des Modemrouters über einen Webbrowser

A Starten Sie Ihren Webbrowser und besuchen Sie http://tplinkmodem.net oder 192.168.1.1. Hinweis: Erscheint die Login-Seite nicht, schauen Sie bitte unter Teil 1 der FAQ (Häufig gestellte Fragen) nach.

B ergeben Sie für zukünftige Logins ein eigenes Passwort oder verwenden Sie admin als Benutzername und Passwort.

C Starten Sie die Quick Setup (Schnellinstallation)/Quick Start und folgen Sie den Schritt-für-Schritt-Anweisungen, um die Erstkonfiguration zu tätigen.

Viel Spaß im Internet.

Sie haben bereits ein Modem?

Wenn Sie bereits ein Modem besitzen oder Ihr Internet direkt aus einer Ethernet-Steckdose kommt, können Sie in den WLAN-Router-Modus wechseln. Führen Sie die folgenden Schritte aus und richten Sie sie ein.

1 Anschluss Ihres Computers an den Router (LAN 1/2/3-Port) über eine drahtgebundene oder drahtlose Verbindung.

Hinweis: Die SSIDs (Netzwerknamen) und das drahtlose Passwort sind auf dem Produktetikett angegeben.

2 Konfiguration des Modem-Routers über einen Webbrowser.

A Starten Sie einen Webbrowser und geben Sie http://tplinkmodem.net oder 192.168.1.1 ein.

Hinweis: Erscheint die Login-Seite nicht, schauen Sie bitte unter Teil 1 der FAQ (Häufig gestellte Fragen) nach.

http://tplinkmodem.net

B ergeben Sie für zukünftige Logins ein eigenes Passwort oder verwenden Sie admin als Benutzername und Passwort.

C Gehen Sie zur Seite Erweitert > Betriebstart und wechseln Sie in den WLAN-Router, warten Sie, bis der Neustart abgeschlossen ist.

3 Anschluss des Modems an den LAN4/WAN-Port des Routers über ein Ethernet-Kabel.

4 Gehen Sie dann zu Basiseinstellungen > Internet, um die Einrichtung abzuschließen.

Viel Spaß im Internet.

Erweiterte Einstellungen werden im auf TP-Links offizieller Webpräsenz www.tp-link.de erhältlichen Handbuch behandelt.

Tether-App

TP-Links App Tether bietet eine einfache Möglichkeit, Ihren Router zu verwalten. Sie können unerwünschte Geräte blockieren, die Kindersicherung einrichten, Ihre WLAN-Einstellungen konfigurieren usw.

Scannen Sie den QR-Code, um TP-Links App Tether vom Apple-App-Store oder Google Play herunterzuladen und zu installieren.

Hinweis: Tether wird noch nicht von allen Modellen unterstützt. Bitte überprüfen Sie die App-Beschreibung, bevor Sie die App installieren.

FAQ (Häufig gestellte Fragen)

F1. Was kann ich tun, wenn die Login-Seite nicht erscheint?

A1. Verfügt Ihr Computer über eine statische/feste IP-Adresse, konfigurieren Sie ihn so, dass er seine IP-Adresse automatisch vom Modemrouter bezieht.

A2. Stellen Sie sicher, dass Sie http://tplinkmodem.net korrekt eingegeben haben.

A3. Verwenden Sie einen anderen Webbrowser.

A4. Starten Sie Ihren Modemrouter neu.

A5. Deaktivieren und aktivieren Sie den verwendeten (W)LAN-Adapter.

F2. Was kann ich tun, wenn der LED-Status nicht korrekt ist?

A1. Überprüfen Sie Ihre Verkabelung. Stellen Sie sicher, dass Telefonkabel und Spannungsadapter korrekt angeschlossen sind.

A2. Setzen Sie Ihren Modemrouter auf Werkseinstellungen zurück.

A3. Entfernen Sie Ihren DSL-Splitter, verbinden Sie Ihren Modemrouter direkt mit der Telefondose und konfigurieren Sie ihn anhand der Anweisungen in dieser Schnellinstallationsanleitung neu.

A4. Kontaktieren Sie Ihren Internetdiensteanbieter, um sicherzustellen, dass Ihr DSL-Anschluss in Ordnung ist.

A5. Haben Sie all dies ausprobiert und das Problem besteht weiterhin, wenden Sie sich bitte an unseren Technischen Kundendienst.

F3. Was kann ich tun, wenn ich keinen Internetzugriff habe?

A1. Stellen Sie sicher, dass Telefon- und Ethernet-Kabel korrekt angeschlossen sind.
A2. Schauen Sie, ob Sie sich unter der Standardadresse http://tplinkmodem.net in den Modemrouter einloggen können. Falls ja, fahren Sie fort. Falls nein, konfigurieren Sie Ihren Computer so, dass er seine IP-Adresse automatisch vom Modemrouter bezieht.
A3. Fragen Sie bei Ihrem Internetdiensteanbieter nach, ob VPI/VCI-Werte, VLAN-ID, Verbindungstyp und Benutzerdaten korrekt sind. Korrigieren Sie diese gegebenenfalls.
A4. Setzen Sie Ihren Modemrouter auf Werkseinstellungen zurück und konfigurieren Sie ihn anhand der Anweisungen in dieser Schnellinstallationsanleitung neu.
A5. Haben Sie all dies ausprobiert und das Problem besteht weiterhin, wenden Sie sich bitte an unseren Technischen Kundendienst.

F4. Was kann ich tun, wenn ich mein Passwort vergessen habe?

- Handelt es sich um das Passwort der Weboberfläche:

A. Schauen Sie in Teil 5 der FAQ (Häufig gestellte Fragen), um herauszufinden, wie Sie Ihren Router zurücksetzen. Vergeben Sie dann für zukünftige Logins ein Passwort oder verwenden Sie admin als Benutzername und Passwort.

- Haben Sie Ihr WLAN-Passwort vergessen:

A1. Das Standard-WLAN-Passwort/PIN ist auf dem Aufkleber auf dem Gerät zu finden.
A2. Haben Sie das Passwort geändert, loggen Sie sich in die Weboberfläche Ihres Routers ein, um Ihr WLAN-Passwort einzusehen oder zu ändern.

F5. Wie setze ich meinen Modemrouter auf Werkseinstellungen zurück?

A1. Drücken Sie die RESET-Taste auf der Rückseite des Modemrouters, während dieser läuft. Leuchten alle LEDs auf, können Sie loslassen.
A2. Loggen Sie sich in die Weboberfläche Ihres Modemrouters ein und gehen Sie in die Systemverwaltung, um Ihren Modemrouter zurückzusetzen.

English

Sicherheitsinformationen

• Halten Sie das Gerät fern von Wasser, Feuchtigkeit, Feuer oder sehr warmen Umgebungen.
• Versuchen Sie nicht, das Gerät auseinanderzunehmen oder zu manipulieren.
• Verwenden Sie kein beschädigtes Ladegerät oder USB-Kabel, um Ihren Akku zu laden.
• Verwenden Sie ausschließlich das empfohlene Ladegerät.
• Betreiben Sie das Gerät nur an Orten, wo dies erlaubt ist.
• Der Adapter muss in eine Steckdose nah am Gerät gesteckt werden und leicht zugänglich sein.

Bitte folgen Sie diesen Anweisungen, wenn sie das Gerät betreiben. Bei unsachgemäßer Verwendung können wir nicht garantieren, dass keine Unfälle oder Schäden auftreten. Behandeln Sie das Gerät pfleglich und auf eigene Gefahr.

3 Jahre eingeschränkte Produktgarantie von TP-Link

Nur für Original-TP-Link-Produkte.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-Link garantiert für einen einwandfreien Zustand von originalverpackten TP-Link-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt, über einen Zeitraum von 3 Jahren ab Kauf durch den Endverbraucher.

English

Safety Information

TP-Link erklärt hiermit, dass dieses Gerät die Grundanforderungen und andere relevante Vorgaben der Richtlinien 2014/53/EU, 2009/125/EG, 2011/65/EU und (EU)2015/863 erfüllt.

Die Original-EU-Konformitätserklärung kann in englischer Sprache hier heruntergeladen werden:
