Archer D20 - Router TP-LINK - Manual de uso y guía de instrucciones gratis

Tipo de producto	Router ADSL2+ / VDSL2 con Wi-Fi N300
Marca	TP-Link
Modelo	Archer D20
Dimensiones (L x P x H)	175 x 115 x 36 mm
Peso	Aproximadamente 250 g
Alimentación	Adaptador de corriente 12 V CC, 1 A
Estándares Wi-Fi	IEEE 802.11 b/g/n (2,4 GHz, hasta 300 Mbit/s)
Puertos	1 puerto ADSL/VDSL, 4 puertos LAN 10/100 Mbit/s, 1 puerto USB 2.0
Funciones principales	Módem ADSL/VDSL, punto de acceso Wi-Fi, router NAT, cortafuegos SPI, control parental, QoS
Seguridad inalámbrica	WEP, WPA/WPA2-PSK, WPA2-AES, filtrado MAC, WPS
Protocolos compatibles	PPPoE, PPTP, L2TP, IPoA, PPPoA, IPv6
Mantenimiento y limpieza	Desconectar el aparato, limpiar con un paño suave y seco. No usar productos químicos.
Seguridad	Cambiar la contraseña de administrador por defecto; activar el cifrado WPA2; desactivar WPS si no se utiliza.
Piezas de repuesto y reparabilidad	Adaptador de corriente y cable Ethernet disponibles como piezas de repuesto. El aparato no está diseñado para ser reparado por el usuario.
Información general	Router DSL todo en uno para conexión a Internet fija. Configuración mediante interfaz web (http://192.168.1.1).

Preguntas frecuentes - Archer D20 TP-LINK

¿Cómo configurar mi router TP-Link Archer D20?

Conecte el router, abra un navegador y vaya a http://192.168.1.1. Inicie sesión con el nombre de usuario y contraseña predeterminados (admin/admin). Siga el asistente de configuración rápida para ingresar sus parámetros ADSL/VDSL.

¿Qué hacer si olvida la contraseña de administrador?

Realice un reinicio físico: mantenga presionado el botón Reset en la parte posterior del router durante unos 10 segundos con un clip, hasta que los LED parpadeen. Los parámetros volverán a los valores de fábrica.

¿Cómo actualizar el firmware del Archer D20?

Descargue la última versión del firmware desde el sitio oficial de TP-Link. Inicie sesión en la interfaz de administración, vaya a Herramientas del sistema > Actualización de firmware, seleccione el archivo descargado y haga clic en Actualizar. No corte la alimentación durante la operación.

¿Por qué mi Wi-Fi es lento o inestable?

Intente cambiar el canal Wi-Fi en la configuración inalámbrica. Evite interferencias colocando el router lejos de otros dispositivos electrónicos. También puede activar el ancho de banda 20/40 MHz y verificar que el cifrado sea WPA2.

¿Cómo activar el control parental?

En la interfaz de administración, vaya a Control de acceso o Control parental. Puede bloquear sitios web por palabras clave o URL, o limitar el acceso a ciertas horas para dispositivos específicos.

El LED DSL parpadea o está apagado, ¿qué hacer?

Verifique que el cable telefónico esté bien conectado al puerto DSL del router y a la toma de pared. Si el LED permanece apagado, contacte a su proveedor de acceso a Internet para verificar la línea. El parpadeo indica que se está sincronizando.

¿Puedo usar el Archer D20 como un simple punto de acceso Wi-Fi?

Sí, puede desactivar el servidor DHCP y conectar un cable Ethernet entre un puerto LAN del router principal y un puerto LAN del Archer D20. También puede configurar el modo punto de acceso en la configuración avanzada.

¿Cómo restablecer la contraseña Wi-Fi?

Inicie sesión en la interfaz de administración, vaya a Inalámbrico > Seguridad. Modifique la clave precompartida (contraseña) y haga clic en Guardar. Reinicie el router si es necesario. Todos los dispositivos deberán reconectarse con la nueva contraseña.

¿Cuál es la diferencia entre los puertos LAN y WAN?

El puerto WAN (azul) se utiliza para conectar el router a un módem o a la toma telefónica para internet. Los puertos LAN (amarillos) se utilizan para conectar dispositivos con cable como una computadora o un switch. El Archer D20 tiene un puerto WAN combinado con DSL.

Mi dispositivo no detecta la red Wi-Fi, ¿qué hacer?

Verifique que el Wi-Fi esté activado: el LED Wi-Fi en el router debe estar encendido. Reinicie el router. Si el problema persiste, inicie sesión en la interfaz y verifique que el SSID (nombre de la red) no esté oculto. Intente cambiar el canal Wi-Fi.

MANUAL DE USUARIO Archer D20 TP-LINK

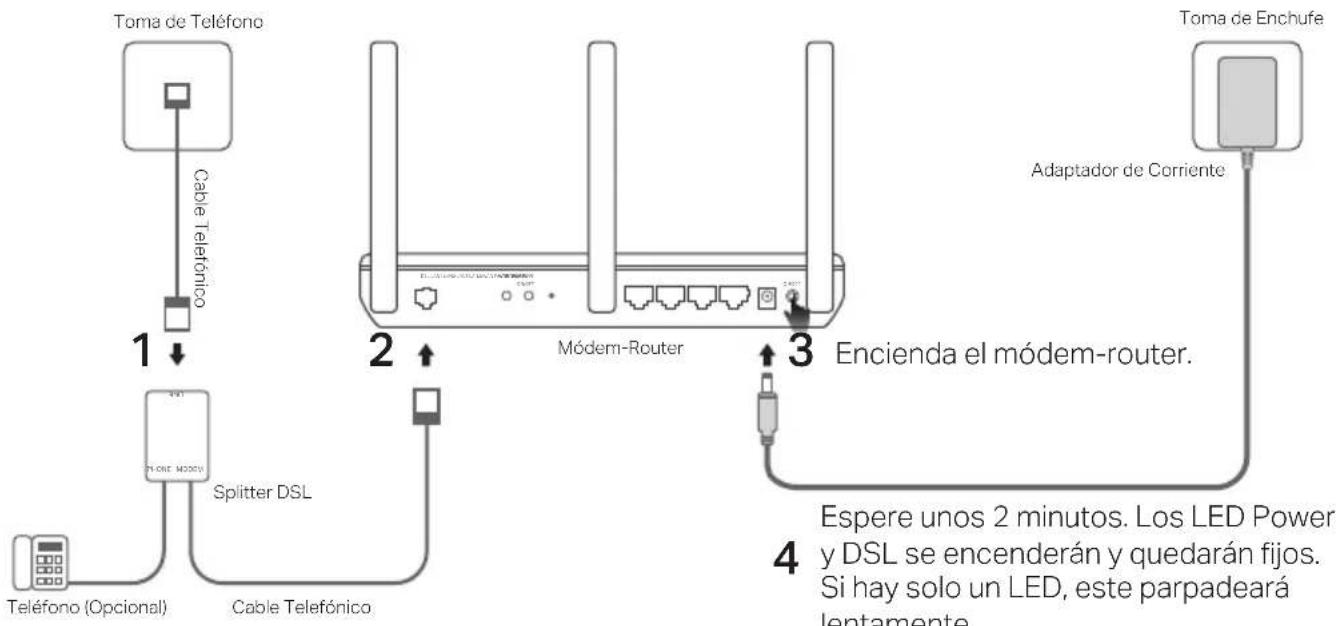

Conexión del Hardware

Si no necesita servicio de teléfono, tan solo conecte directamente el módem-router a la toma de teléfono con un cable telefónico, después siga los pasos 3 y 4 para completar la conexión del hardware.

* La imagen del producto real puede variar.
Nota: Si el estado del LED es diferente, por favor diríjase a la FAQ > Q2.

Configuración por medio de Navegador Web

1 Conecte su ordenador al módem-router mediante conexión cableada o conexión Wi-Fi.

Por Cable

Conecte su ordenador al puerto LAN (1/2/3/4) utilizando un cable Ethernet.

Conéctese inalámbricamente utilizando el SSID (nombre de red) y Contraseña Inalámbrica (Wireless Password) impresos en la etiqueta del producto en la parte trasera del módem-router.

2 Configuración del módem-router mediante navegador web

A Arranque un navegador web y escriba http://tplinkmodem.net o 192.168.1.1. Nota: Si la página de acceso no aparece, por favor diríjase a FAQ > Q1.

B En algunos routers, necesitará crear una contraseña para futuros inicios de sesión, en otros utilice admin tanto para nombre de usuario como para contraseña.

C Vaya a la página de Configuración Rápida (Quick Setup)/Inicio Rápido (Quick Start) y siga las instrucciones paso a paso para completar la configuración inicial.

😊 Ahora puede disfrutar de su conexión a Internet.

¿Ya tienes un módem?

Si ya tienes un módem o tu Internet proviene directamente de una toma Ethernet de pared, puedes cambiar el modo a Router inalámbrico. Sigue los pasos a continuación y configure el dispositivo.

1 Conecta tu ordenador al Router (puerto LAN 1/2/3) a través de una conexión por cable o inalámbrica.

Nota: Los SSID (nombres de red) y la contraseña inalámbrica están impresos en la etiqueta del producto.

2 Configuración del Router módem a través de un navegador web.

A Inicia un navegador web y escribe http://tplinkmodem.net o 192.168.1.1. Nota: Si la página de acceso no aparece, por favor diríjase a FAQ > QS1.

http://tplinkmodem.net

B Crea una contraseña para futuros intentos de inicio de sesión o usa admin para nombre de

usuario y contraseña para algunos Routers.

C Ve a la página Avanzado> Modo de operación (Advanced > Operation Mode) y cambia al Modo de Router inalámbrico (Wireless Router Mode), espera hasta que finalice el reinicio.

3 Conecta el módem al puerto LAN4 / WAN del Router mediante un cable Ethernet.

4 Ve a Básico> Internet (Basic > Internet) para finalizar la configuración.

😊 Ahora puede disfrutar de su conexión a Internet. Para configuraciones más avanzadas, diríjase a la Guía de Usuario en la página oficial de TP-Link en www.tp-link.es.

Español

Tether App

La app TP-Link Tether proporciona una manera simple e intuitiva de acceder y gestionar su router. Puede bloquear dispositivos que no sean bienvenidos, estableciendo un Control Parental, configurando sus ajustes inalámbricos y mucho más.

Escanee el código QR para descargar la app TP-Link Tether del Apple Store o Google Play. Nota: Tether no es compatible con algunos routers. Por favor compruebe la descripción de la app antes de su descarga.

FAQ (Preguntas Frecuentes)

Q1. ¿Qué puedo hacer si la página de acceso no aparece?

A1. Si el ordenador está configurado con dirección IP estática o fija, cambie la configuración para obtener una dirección IP automáticamente del módem-router.

A2. Verifique que http://tplinkmodem.net está introducido correctamente en el navegador web y pulse Enter.

A3. Utilice otro navegador web e inténtelo de nuevo.

A4. Reinicie su módem-router e inténtelo de nuevo.

A5. Deshabilite y habilite el adaptador de red activo.

Q2. ¿Qué puedo hacer si el LED de estado no es correcto?

A1. Compruebe sus cables y asegúrese que están conectados correctamente, incluyendo las líneas de teléfono y fuente de alimentación.

A2. Restaure su módem-router a sus valores de fábrica por defecto.

A3. Quite el splitter DSL, conecte directamente el módem-router al jack de teléfono y después configure el módem-router siguiendo las instrucciones de esta Guía de Instalación Rápida.

A4. Contacte con su ISP para verificar si la línea dSL está en buenas condiciones.

A5. Si ha intentado todas las sugerencias anteriores y el problema persiste, contacte con nuestro Soporte Técnico.

Q3. ¿Qué puedo hacer si no puedo acceder a Internet?

A1. Asegúrese que el teléfono y los cables Ethernet están conectados correctamente.
A2. Intente acceder a la página de gestión web del módem-router utilizando la dirección por defecto http://tplinkmodem.net. Si puede acceder, intente las siguientes sugerencias. Si no puede, cambie la configuración de su ordenador para obtener una dirección IP automáticamente de su módem-router.
A3. Consulte su ISP y asegúrese que VPI/VCI (o ID de VLAN), Tipo de Conexión, nombre de usuario y contraseña de la cuenta están correctos. Si no lo están, reemplácelos con la configuración correcta e inténtelo de nuevo.
A4. Restaure el módem-router a sus valores de fábrica por defecto y vuelva a configurar el módem-router siguiendo las instrucciones de esta Guía de Instalación Rápida.
A5. Si ha intentado todas las sugerencias anteriores y el problema persiste, contacte con nuestro Soporte Técnico.

Q4. ¿Qué puedo hacer si he olvidado mi contraseña?

- Contraseña de la página de gestión web:

A. Diríjase a la FAQ > Q5 para resetear el router y después cree una contraseña para futuros inicios de sesión o utilice admin tanto para nombre de usuario como para contraseña en algunos routers.

- Contraseña de red inalámbrica:

A1. La Contraseña/PIN Inalámbrica por defecto está impresa en la etiqueta del producto del módem-router.

A2. Si la contraseña inalámbrica ha sido cambiada, acceda a la página de Gestión Web del router para recuperar o restaurar su contraseña inalámbrica.

Q5. ¿Cómo restauro el módem-router a sus valores de fábrica por defecto?

A1. Con el módem-router encendido, presione y mantenga pulsado el botón RESET del módem-router hasta que haya un cambio obvio de los LEDs y después suelte el botón.
A2. Acceda a la página de gestión web del módem-router y vaya a la página de gestión del sistema para restaurar el módem-router.

Información de Seguridad

• Mantenga el dispositivo fuera del agua, fuego, humedad o entornos calurosos.
• No intente desmontarlo, repararlo o modificar el dispositivo.
• No utilice para cargar el dispositivo cargadores o cables USB dañados.
• No utilice cualquier otro cargador diferente al recomendado.
• No utilice el dispositivo donde los dispositivos inalámbricos no están permitidos.
• El adaptador debe ser instalado cerca del equipo y en un lugar de fácil acceso.

Por favor lea y siga las indicaciones anteriores de seguridad cuando el dispositivo esté funcionando. No nos haremos responsables de posibles daños o accidentes que puedan ocurrir debido a un uso incorrecto del dispositivo. Por favor utilice este producto de manera correcta y bajo su propia responsabilidad.

Garantía limitada de 3 años para productos de TP-Link

Sólo para productos que porten la marca TP-Link.

ESTA GARANTÍA LE CONFIERE DERECHOS LEGALES ESPECÍFICOS, Y ES POSIBLE QUE USTED DISPONGA DE OTROS DERECHOS, LOS CUALES PUEDEN VARIAR SEGÚN EL ESTADO (O SEGÚN EL PAÍS O PROVINCIA).

EN LA MEDIDA QUE LO PERMITA LA JURISDICCIÓN LOCAL, ESTA GARANTÍA Y LOS RECURSOS ESTABLECIDOS EN ELLA SON EXCLUSIVOS Y EN LUGAR DE CUALQUIER OTRA GARANTÍA, RECURSO Y CONDICIÓN.

TP-Link garantiza el producto de hardware que porta la marca TP-Link contenido en la caja original contra defectos en los materiales y mano de obra bajo condiciones normales de uso de acuerdo con las directrices de TP-Link por un periodo de TRES AÑOS desde la fecha original de compra en la tienda por parte del usuario final adquiriente.

Ελληνικά

Por la presente TP-Link declara que este dispositivo cumple con los requisitos esenciales y otras disposiciones relevantes de las directivas 2014/53/UE, 2009/125/CE, 2011/65/UE y (UE)2015/863. La declaración original CE de la conformidad puede encontrarse en: https://www.tp-link.com/en/ce.
