| Tipo de producto | Router inalámbrico |
| Marca | TP-Link |
| Modelo | Omada EAP225 |
| Estándar inalámbrico | 802.11ac Wave 2 |
| Banda de frecuencia | Doble banda (2.4 GHz y 5 GHz) |
| Velocidad máxima | 300 Mbps (2.4 GHz) + 867 Mbps (5 GHz) |
| Puertos Ethernet | 1 puerto Gigabit Ethernet |
| Alimentación | PoE pasivo (802.3af/at) o 12V CC |
| Consumo de energía | Aprox. 10W |
| Dimensiones (An x Pr x Al) | 180 x 180 x 47.5 mm |
| Peso | 0.3 kg |
| Gestión | Controlador Omada (nube o local) |
| Seguridad | WPA2-PSK, WPA3, 802.1X |
| Montaje | Montable en techo/pared (soporte incluido) |
| Temperatura de funcionamiento | 0°C a 40°C |
| Humedad de funcionamiento | 10% a 90% sin condensación |
| Garantía | 2 años |
| Contenido del paquete | EAP225, Adaptador de corriente, Kit de montaje, Guía de instalación rápida |
| Indicadores LED | Encendido, LAN, Inalámbrico |
| Certificaciones | CE, FCC, RoHS |
| Red de invitados | Sí |
| Soporte VLAN | Sí |
| Antena | Antenas internas (2x2 por banda) |
| Rendimiento | Hasta 1200 Mbps |
| QoS | Sí |
Preguntas frecuentes - Omada EAP225 TP-LINK
Preguntas de los usuarios sobre Omada EAP225 TP-LINK
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Router en formato PDF gratis! Encuentra tus instrucciones Omada EAP225 - TP-LINK y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Omada EAP225 de la marca TP-LINK.
MANUAL DE USUARIO Omada EAP225 TP-LINK
Nota: La imagen puede cambiar respecto al producto actual.
Topología de Red
Para el EAP
A continuación, se muestra una topología de red típica para EAPs.
Ordenador con el software Controlador EAP funcionando, que puede estar en la misma o diferente subred que los EAPs, se utiliza como gestión centralizada de EAPs.
Puede obtener el software Controlador EAP en nuestra página web: http://www.tp-link.es
■ Para el CAP (Modo FIT)
A continuación, se muestra una topología de red típica para CAPs.
El controlador inalámbrico puede estar en la misma o diferente subred que los CAPs. El host de gestión se utiliza para acceder al controlador inalámbrico para gestionar de manera centralizada los CAPs.
Instalación de Hardware
■ Opción 1: Montaje en Carril de Techo
El montaje en carril de techo es solo para dispositivos que incluyan los siguientes accesorios. Siga los siguientes pasos para instalar el EAP/CAP con los accesorios proporcionados:


Clip de carril en techo Tornillos de cabeza plana
M3×6(5)
1 Coloque el clip de carril en techo y empuje la parte móvil hacia la base del carril.

2 Utilice un tornillo de cabeza plana M3x6 para fijar el clip de carril de techo sobre el carril.

3 Fije el soporte de montaje en el clip de carril de techo con cuatro tornillos de cabeza plana M3x6.

4 Coloque el EAP/CAP en el soporte de montaje alineando la flecha (en el EAP/CAP) con la flecha (en el soporte de montaje), después gire el EAP/CAP en sentido horario hasta que encaje en su lugar.

■ Opción 2: Montaje en Techo
Siga los siguientes pasos para instalar el EAP/CAP con los accesorios proporcionados:

1 Retire el soporte de techo.

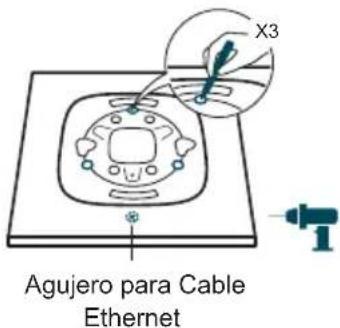

2 Coloque el soporte de montaje en el centro del soporte de techo. Marque las tres posiciones de los orificios de los tornillos y un agujero de 10 mm para el cable Ethernet de alimentación. Perfore tres orificios de 4 mm y un agujero de 10 mm para el cable Ethernet.

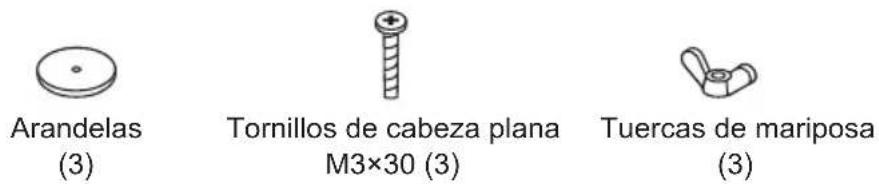

3 Fije el soporte de montaje en el soporte de techo con tres tornillos de cabeza plana M3x30, arandelas y tuercas de mariposa.

4 Coloque el EAP/CAP en el soporte de montaje alineando la flecha (en el EAP/CAP) con la flecha (en el soporte de montaje), después gire el EAP/CAP en sentido horario hasta que encaje en su lugar.

5 Introduzca el cable Ethernet a través del agujero y fije el soporte de techo nuevo en su lugar. Conecte el cable Ethernet al puerto Ethernet.

■ Opción 3: Montaje en Pared
Siga los siguientes pasos para instalar el EAP/CAP con los accesorios proporcionados:

1 Coloque el EAP/CAP en el soporte de montaje alineando la flecha (en el EAP/CAP) con la flecha (en el soporte de montaje), después gire el EAP/CAP en sentido horario hasta que encaje en su lugar.
2 Realice dos pequeñas marcas de lápiz en la pared. Asegúrese de que las dos marcas están al mismo nivel y están separadas 98.6mm. Perforar dos agujeros de 6 mm en el centro de las marcas.
3 Inserte los anclajes de plástico para pared en los agujeros de 6 mm y los tornillos taladradores en los anclajes. No enrrosque los tornillos hasta el fondo y deje suficiente espacio para colgar el EAP/CAP.
4 Cuelgue el EAP/CAP en los tornillos. Asegúrese de que el EAP/CAP se haya sujetado firmemente contra la pared.
5 Conecte el cable Ethernet al puerto Ethernet del EAP/CAP.

Fuente de Alimentación
■ Alimentación a través de Dispositivo PSE o Adaptador de Alimentación
Si se proporciona un adaptador de alimentación con el producto, alimente el dispositivo a través del dispositivo PSE (como un switch PoE) o del adaptador de alimentación.

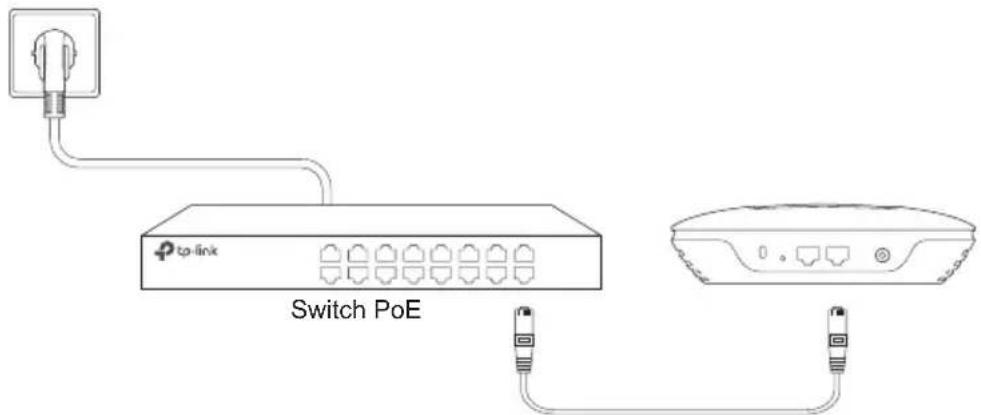

Mediante PoE Switch

A través de Adaptador de Alimentación

■ Alimentación a través de Adaptador PoE
Si se proporciona un adaptador PoE con el producto, alimente el dispositivo con un adaptador PoE.
Via adaptador de energía

Información de seguridad
- Cuando un producto dispone de un interruptor de encendido y apagado, este botón constituye uno de los métodos para apagar el producto. Para aquellos productos que carecen de un botón de apagado y encendido, el único método de apagarlos consiste en desconectar el producto o el adaptador de corriente del enchufe de alimentación. El dispositivo deberá permanecer operativo en todo momento.
- No abra o intente reparar el producto, ya que puede quedar expuesto a un peligro por alto voltaje u otro tipo de riesgos. La apertura de un componente o producto sellado invalidará la garantía. Si necesita reparar el producto, por favor, póngase en contacto con nosotros.
- No utilice este producto cerca del agua.
