Produkttyp	Trådlös router
Märke	TP-Link
Modell	Omada EAP225
Trådlös standard	802.11ac Wave 2
Frekvensband	Dubbelband (2,4 GHz & 5 GHz)
Maxhastighet	300 Mbit/s (2,4 GHz) + 867 Mbit/s (5 GHz)
Ethernetportar	1 x Gigabit Ethernet-port
Strömförsörjning	Passiv PoE (802.3af/at) eller 12 V DC
Strömförbrukning	Ca. 10 W
Mått (B x D x H)	180 x 180 x 47,5 mm
Vikt	0,3 kg
Hantering	Omada Controller (moln eller lokalt)
Säkerhet	WPA2-PSK, WPA3, 802.1X
Montering	Tak-/väggmonterbar (fäste medföljer)
Driftstemperatur	0°C till 40°C
Driftfuktighet	10% till 90% icke-kondenserande
Garanti	2 år
Förpackningens innehåll	EAP225, strömadapter, monteringssats, snabbinstallationsguide
LED-indikatorer	Ström, LAN, Trådlöst
Certifieringar	CE, FCC, RoHS
Gästnätverk	Ja
VLAN-stöd	Ja
Antenn	Interna antenner (2x2 per band)
Genomströmning	Upp till 1200 Mbit/s
QoS	Ja

Vanliga frågor - Omada EAP225 TP-LINK

Hur återställer jag TP-Link Omada EAP225 till fabriksinställningar?

Tryck och håll in Reset-knappen på baksidan av enheten i cirka 10 sekunder tills LED-lampan blinkar. Enheten startar om och återställer fabriksinställningarna.

Stöder EAP225 PoE?

Ja, den stöder Passiv PoE (kompatibel med 802.3af/at) och kan även drivas via medföljande 12 V DC-adapter.

Vad är maximalt antal klienter som stöds?

EAP225 kan stödja upp till 128 samtidiga klienter under normala förhållanden.

Är den kompatibel med vilken router som helst?

Ja, den fungerar som en fristående accesspunkt och är kompatibel med vilken router som helst som har en Ethernet-port.

Hur ställer jag in EAP225?

Använd Omada-appen (iOS/Android) eller webbgränssnittet. Alternativt kan du hantera den via Omada Controller för avancerade funktioner.

Stöder den mesh-nätverk?

Ja, med Omada Mesh-teknik kan du skapa ett sömlöst heltäckande nätverk i hemmet.

Vad är skillnaden mellan EAP225 och EAP245?

EAP225 är AC1200 (300+867 Mbit/s), medan EAP245 är AC1300 (450+867 Mbit/s) med högre 2,4 GHz-hastighet.

Hur monterar jag EAP225 i taket?

Fäst det medföljande monteringsfästet i taket med skruvar, skjut sedan EAP225 på fästet tills det klickar.

Kan jag hantera flera EAP225 via en kontroller?

Ja, Omada Controller kan hantera upp till 500 enheter, vilket möjliggör centraliserad hantering av flera accesspunkter.

Vad är standard SSID och lösenord?

Det finns inget standard SSID/lösenord. Under den första installationen via Omada-appen eller webbgränssnittet skapar du ditt eget SSID och lösenord.

BRUKSANVISNING Omada EAP225 TP-LINK

Obs! Bilden kan skilja sig från den faktiska produkten.

Nätverkstopologi

■ För EAP

En typisk nätverkstopologin för EAP visas nedan.

En dator som kör EAP-styrenhet, kan vara i samma eller olika subnät med EAP:er, och används för att centralt hantera EAP:er.

Du kan få EAP Controller från vår hemsida http://www.tp-link.com.

■ För CAP (FIT-funktion)

En typisk nätverkstopologi för CAP visas nedan.

Den trådlösa styrenheten kan vara i samma eller olika subnät som CAP. Administrations-värden används för att logga in på styrenheten för att centralt hantera CAP.

Takskene-montering är endast för enheter med medföljande tillbehör. Följ stegen nedan för att installera EAP/CAP med medföljande tillbehör:

Tak T-skena klämmor

M3×6 Skruvar med kryssspår (antal 5)

1 Placera takets T-skensklämma och skjut den rörliga delen mot skenfoten.

2 Använd en M3×6 -krysspårsskruv för att säkra T-skena klämma på takskenan.

3 Anslut monteringsfästet i takets T-skensklämma med fyra M3x6 skruvar.

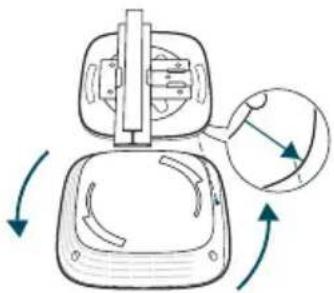

4 Fäst EAP/CAP till fästet genom att rikta PIL (på EAP/CAP) med PIL (på monteringsfästet), vrid sedan EAP/CAP medurs tills den låses på plats.

Följ stegen nedan för att installera EAP/CAP med de medföljande tillbehör:

Brickor (antal 3)

M3×30 kryss-skruvar (antal 3)

Vingmutter (antal 3)

1 Ta bort takplattan.

2 Placera monteringsfästet i centrum av takplattan. Markera de tre positionerna för skruvhålen och ett 10mm hål för Ethernet-kabeln att mata genom. Borra tre 4mm hål och ett 10mm hål för Ethernet-kabel.

Häl för Ethernet-kabel

3 Fäst monteringskonsolen på takplattan med tre M3x30 kryss-skruvar, brickor och vingmuttrar.

4 Fäst EAP/CAP till fästet genom att rikta PIL ETT (på EAP/CAP) med PIL (på monteringsfästet), vrid sedan EAP/CAP medurs tills den läses på plats.

5 Mata Ethernet-kabeln genom hålet och sätta tillbaka taket på plats. Anslut Ethernet-kabeln till Ethernet-porten.

Följ stegen nedan för att installera EAP/CAP med de medföljande tillbehör :

1 Fäst EAP/CAP till fästet genom att rikta PIL ett (på EAP/CAP) med PIL (på monteringsfästet), vrid sedan EAP/CAP medurs tills den låses på plats.

2 Gör två små blyertsmarkeringar på väggen. Se till att båda märkena är nivå och ca. 98.6mm isär. Borra två 6mm hål genom centrum av markeringarna.

3 Sätt plastväggankare i 6mm hål och skruva de självborrande skruvarna in i ankaret. Driv inte skruvarna hela vägen in och lämna tillräckligt utrymme för att hänga EAP/CAP:n.

4 Häng upp EAP/CAP på skruvarna. Kontrollera att EAP/CAP sitter ordentligt mot väggen.

■ Ström via en PSE-enhet eller en nätadapter

Om produkten är försedd med en strömadapter, strömsätt enheten via en PSE-enhet (t.ex. en PoE-switch) eller strömadaptern.

Via PoE Switch

Via nätadapter

Om produkten är försedd med en POE-adapter, förse enheten med ström via POE adapter.

- Om en produkt har en strömbrytare (power on/off) är det ett av sätten att stänga av produkten. Produkter som inte har strömbrytare kan enbart stängas av genom att koppla från produkten eller nätadaptern från strömkällan. Den frånkopplade enheten ska fortsätta vara driftsklar.

• Försök inte öppna produkten eller utföra service på den, det kan utsätta dig för farlig spänning eller andra risker. Att öppna en försluten komponent eller produkt upphäver garantin. Kontakta oss för service.
• Använd inte produkten nära vatten.

TP-Link begränsad produktgaranti

Enbart för produkter av märket TP-Link.

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÅN LAND TILL LAND (ELLER STAT ELLER PROVINS).

I DEN OMFATTNING SOM LOKALA LAGAR TILLÄTER ÄR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR.

TP-Link garanterar maskinvara av märket TP-Link i sin originalförpackning mot defekter i material eller sammansättning vid normal användning enligt TP-Links riktlinjer och under en period beroende på lokal underhållsservice baserat från ursprungliga inköpsdatumet för slutanvändaren.
