Tuotetyyppi	Langaton reititin
Merkki	TP-Link
Malli	Omada EAP225
Langaton standardi	802.11ac Wave 2
Taajuuskaista	Kaksitaajuus (2,4 GHz ja 5 GHz)
Maksiminopeus	300 Mbps (2,4 GHz) + 867 Mbps (5 GHz)
Ethernet-portit	1 x Gigabit Ethernet -portti
Virtalähde	Passiivinen PoE (802.3af/at) tai 12V DC
Virrankulutus	Noin 10W
Mitat (L x S x K)	180 x 180 x 47,5 mm
Paino	0,3 kg
Hallinta	Omada Controller (pilvi- tai paikallishallinta)
Turvallisuus	WPA2-PSK, WPA3, 802.1X
Asennus	Katto-/seinäasennettava (kiinnityssarja mukana)
Käyttölämpötila	0°C - 40°C
Käyttökosteus	10% - 90% ei-tiivistyvä
Takuu	2 vuotta
Pakkauksen sisältö	EAP225, virtalähde, kiinnityssarja, pika-asennusopas
LED-merkkivalot	Virta, LAN, Langaton
Sertifikaatit	CE, FCC, RoHS
Vierasverkko	Kyllä
VLAN-tuki	Kyllä
Antenni	Sisäiset antennit (2x2 per taajuus)
Läpäisykyky	Jopa 1200 Mbps
QoS	Kyllä

Usein kysytyt kysymykset - Omada EAP225 TP-LINK

Kuinka nollaan TP-Link Omada EAP225 tehdasasetuksiin?

Pidä laitteen takana olevaa Reset-painiketta painettuna noin 10 sekunnin ajan, kunnes LED vilkkuu. Laite käynnistyy uudelleen ja palauttaa tehdasasetukset.

Tukeeko EAP225 PoE:tä?

Kyllä, se tukee passiivista PoE:tä (yhteensopiva 802.3af/at) ja sitä voidaan käyttää myös mukana tulevalla 12V DC -sovittimella.

Mikä on tuettujen asiakkaiden enimmäismäärä?

EAP225 tukee jopa 128 samanaikaista asiakasta normaaleissa olosuhteissa.

Onko se yhteensopiva minkä tahansa reitittimen kanssa?

Kyllä, se toimii erillisenä tukiasemana ja on yhteensopiva minkä tahansa Ethernet-portilla varustetun reitittimen kanssa.

Kuinka asennan EAP225:n?

Käytä Omada-sovellusta (iOS/Android) tai verkkokäyttöliittymää. Vaihtoehtoisesti hallitse sitä Omada Controllerin kautta lisäominaisuuksia varten.

Tukeeko se mesh-verkkoa?

Kyllä, Omada Mesh -tekniikalla voit luoda saumattoman koko kodin verkon.

Mitä eroa on EAP225:lla ja EAP245:llä?

EAP225 on AC1200 (300+867 Mbps), kun taas EAP245 on AC1300 (450+867 Mbps) ja siinä on korkeampi 2,4 GHz nopeus.

Kuinka asennan EAP225 kattoon?

Kiinnitä mukana tuleva kiinnityssarja kattoon ruuveilla, liu'uta sitten EAP225 kiinnikkeeseen, kunnes se napsahtaa paikalleen.

Voinko hallita useita EAP225-laitteita yhdellä ohjaimella?

Kyllä, Omada Controller voi hallita jopa 500 laitetta, mikä mahdollistaa useiden tukiasemien keskitetyn hallinnan.

Mikä on oletus-SSID ja salasana?

Oletus-SSID:tä tai salasanaa ei ole. Ensiasennuksen aikana Omada-sovelluksen tai verkkokäyttöliittymän kautta luot oman SSID:n ja salasanan.

KÄYTTÖOHJE Omada EAP225 TP-LINK

Huomautus: Kuva saattaa poiketa varsinaisesta tuotteesta.

Verkkotopologia

EAP

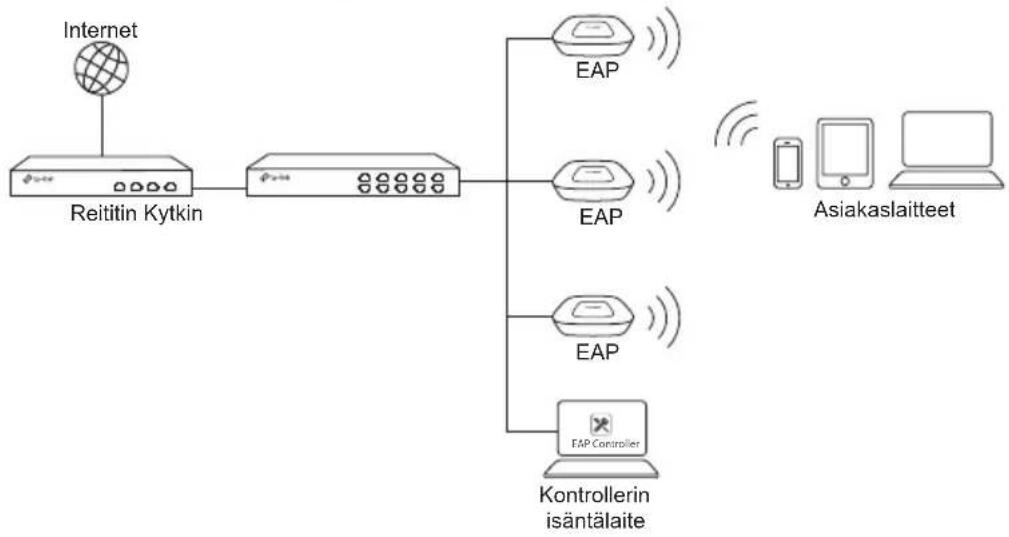

Alla esitetään EAP:n tyypillinen verkkotopologia.

EAP:itä hallinnoidaan keskitetysti tietokoneella jossa on EAP Controller -ohjelmisto ja joka voi olla samassa tai eri aliverkossa kuin EAP.

EAP Controller -ohjelmisto voidaan ladata sivustoltamme http://www.tp-link.com.

■ CAP (FIT-tila)

Alla esitetään CAP:n tyypillinen verkkotopologia.

Langaton kontrolleri voi olla samassa tai eri aliverkossa CAP:ien kanssa. Hallinnoiva isäntälaite kirjautuu langattomaan kontrolleriin hallinnoidakseen CAP:eja keskitetysti.

Laitteiston asennus

■ Vaihtoehto 1: Asennus kattokiskoon

Kattokiskoasennus on tarkoitettu vain niille laitteille, joissa on seuraavat lisävarusteet. Asenna EAP/CAP oheisilla lisävarusteilla alla olevien vaiheiden mukaisesti:

T-kattokiskon klipsi M3×6 tasakantaruuvit (5 kpl)

1 Sijoita T-kattokiskon klipsi paikoilleen ja paina liikkuvaa osaa kiskon kantaa kohden.

2 Kiinnitä T-kiskon klipsi kattokiskoon M3×6 tasakantaruuvilla.

3 Kiinnitä asennuskiinnike T-kattokiskon klipsiin neljällä M3x6 tasakantaruuvilla.

4 Kiinnitä EAP/CAP asennuskiinnikkeeseen kohdistamalla NUOLI (EAP/CAP) ja NUOLI (asennuskiinnike) ja kiertämällä EAP/CAP:tä myötäpäivään, kunnes se lukittuu paikoilleen.

5 Kytke Ethernet-kaapeli ETHERNET-porttiin.

■ Vaihtoehto 2: Asennus kattoon

Asenna EAP/CAP oheisilla lisävarusteilla alla olevien vaiheiden mukaisesti :

Aluslevyt (3 kpl)

M3×30 tasakantaruuvit (3 kpl)

Siipimutterit (3 kpl)

2 Aseta asennustuki kattolaatan keskelle. Merkitse ruuvinreikien kolme paikkaa sekä 10 mm:n reikä Ethernet-kaapelille. Poraa kolme 4 mm:n reikää sekä 10 mm:n reikä Ethernet-kaapelille.

Reikä Ethernet-kaapelille

3 Kiinnitä asennuskiinnike kattotiileen kolmella M3x30 tasakantaruuvilla, välilevyllä ja siipimutterilla.

4 Kiinnitä EAP/CAP asennuskiinnikkeeseen kohdistamalla NUOLI (EAP/CAP) ja NUOLI (asennuskiinnike) ja kiertämällä EAP/CAP:tä myötäpäivään, kunnes se lukittuu paikoilleen.

5 Työnnä Ethernet-kaapeli reiän läpi ja aseta kattolevy takaisin paikoilleen. Kytke Ethernet-kaapeli ETHERNET-porttiin.

■ Vaihtoehto 3: Asennus seinälle

Asenna EAP/CAP oheisilla lisävarusteilla alla olevien vaiheiden mukaisesti :

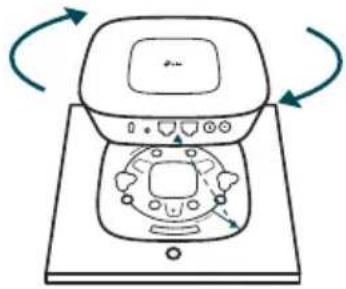

1 Kiinnitä EAP/CAP asennuskiinnikkeeseen kohdistamalla NUOLI (EAP/CAP) ja NUOLI (asennuskiinnike) ja kiertämällä EAP/CAP:tä myötäpäivään, kunnes se lukittuu paikoilleen.

2 Tee seinään kaksi pientä kynänmerkintää. Varmista, että ne ovat samassa tasossa ja 98,6 mm:n päässä toisistaan. Poraa merkintöjen keskelle kaksi 6 mm:n reikää.

3 Aseta muoviset seinäkiinnikkeet 6 mm:n reikiin ja ruuvaa itsekierteytyvät ruuvit kiinnikkeisiin. Älä ruuvaa ruuveja täysin sisään vaan jätä riittävästi tyhjää, jotta voit ripustaa EAP/CAP:n.

4 Ripusta EAP/CAP ruuveihin. Varmista, että EAP/CAP istuu tukevasti seinää vasten.

5 Kytke Ethernet-kaapeli EAP/CAP:n ETHERNET-porttiin.

■ Virta PSE-laitteen tai verkkolaitteen kautta

Jos tuotteen mukana tuli verkkolaite, ota laitteeseen virta PSE-laitteesta (kuten PoE-kytkin) tai verkkolaitteesta.

PoE-kytkimen kautta

Verkkolaitteen kautta

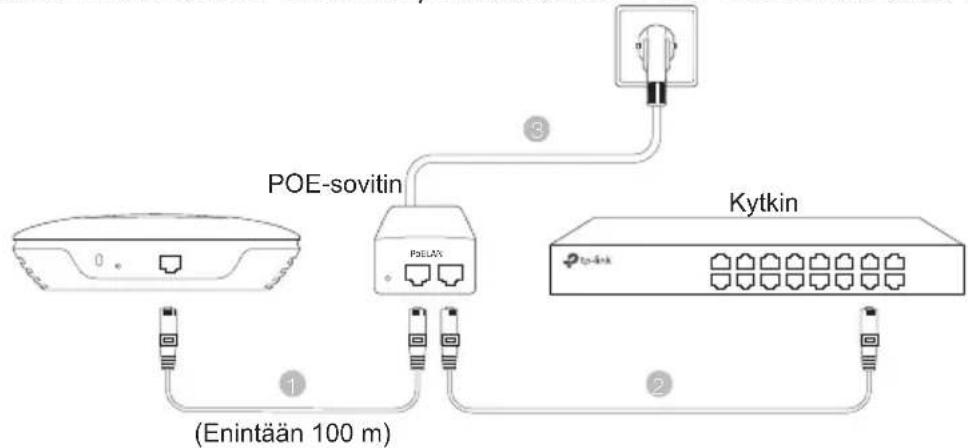

■ Virta POE-sovittimen kautta

Jos tuotteen mukana tuli POE-sovitin, ota laitteeseen virta POE-sovittimesta .

• Kun tuotteessa on virtakytkin, se on yksi tapa sammuttaa tuote. Ainut keino kytkeä tuote, jossa on virtakatkaisin, täysin pois päältä on irrottaa tuote tai verkkolaite pistorasiasta. Näin irrotettu laite on kuitenkin käyttövalmis.
• Älä avaa tätä tuotetta tai yritä huoltaa sitä itse; voit altistua vaaralliselle korkeajännitteelle ja muille vaaratekijöille. Sinetöidyn komponentin tai tuotteen avaaminen mitätöi takuun. Ota meihin yhteyttä, jos tuote on huollettava.
• Älä käytä tätä tuotetta lähellä vettä.

TP-Link rajoitettu tuotetakuu

Vain TP-Link-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-Link takaa, että TP-Link-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali-eikä valmistusvirheitä normaalissa, TP-Linkin ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä päivämäärästä lukien, jona loppukäyttäjä sen alun perin hankki.
