Type product	Draadloze router
Merk	TP-Link
Model	Omada EAP225
Draadloze standaard	802.11ac Wave 2
Frequentieband	Dual-band (2,4 GHz en 5 GHz)
Maximale snelheid	300 Mbps (2,4 GHz) + 867 Mbps (5 GHz)
Ethernet-poorten	1 x Gigabit Ethernet-poort
Voeding	Passieve PoE (802.3af/at) of 12V DC
Stroomverbruik	Ca. 10W
Afmetingen (B x D x H)	180 x 180 x 47,5 mm
Gewicht	0,3 kg
Beheer	Omada Controller (cloud of on-premises)
Beveiliging	WPA2-PSK, WPA3, 802.1X
Montage	Plafond-/muurmontage (beugel inbegrepen)
Bedrijfstemperatuur	0°C tot 40°C
Luchtvochtigheid tijdens gebruik	10% tot 90% niet-condenserend
Garantie	2 jaar
Inhoud verpakking	EAP225, voedingsadapter, montageset, snelle installatiegids
LED-indicatoren	Stroom, LAN, draadloos
Certificeringen	CE, FCC, RoHS
Gastnetwerk	Ja
VLAN-ondersteuning	Ja
Antenne	Interne antennes (2x2 per band)
Doorvoersnelheid	Tot 1200 Mbps
QoS	Ja

Veelgestelde vragen - Omada EAP225 TP-LINK

Hoe reset ik de TP-Link Omada EAP225 naar fabrieksinstellingen?

Houd de Reset-knop op de achterkant van het apparaat ongeveer 10 seconden ingedrukt tot de LED knippert. Het apparaat wordt opnieuw opgestart en herstelt de fabrieksinstellingen.

Ondersteunt de EAP225 PoE?

Ja, het ondersteunt Passieve PoE (compatibel met 802.3af/at) en kan ook worden gevoed via de meegeleverde 12V DC-adapter.

Wat is het maximale aantal ondersteunde clients?

De EAP225 kan onder normale omstandigheden maximaal 128 gelijktijdige clients ondersteunen.

Is het compatibel met elke router?

Ja, het werkt als een zelfstandig toegangspunt en is compatibel met elke router met een Ethernet-poort.

Hoe stel ik de EAP225 in?

Gebruik de Omada-app (iOS/Android) of de webinterface. U kunt het ook beheren via de Omada Controller voor geavanceerde functies.

Ondersteunt het mesh-netwerken?

Ja, met Omada Mesh-technologie kunt u een naadloos heel-huisnetwerk creëren.

Wat is het verschil tussen de EAP225 en EAP245?

De EAP225 is AC1200 (300+867 Mbps), terwijl de EAP245 AC1300 (450+867 Mbps) is met een hogere 2,4 GHz-snelheid.

Hoe monteer ik de EAP225 aan een plafond?

Bevestig de meegeleverde montagebeugel met schroeven aan het plafond en schuif vervolgens de EAP225 op de beugel tot deze vastklikt.

Kan ik meerdere EAP225 via één controller beheren?

Ja, de Omada Controller kan maximaal 500 apparaten beheren, waardoor gecentraliseerd beheer van meerdere toegangspunten mogelijk is.

Wat is de standaard SSID en wachtwoord?

Er is geen standaard SSID/wachtwoord. Tijdens de eerste installatie via de Omada-app of webinterface maakt u uw eigen SSID en wachtwoord aan.

GEBRUIKSAANWIJZING Omada EAP225 TP-LINK

1 Irrota kattolaatta.

Opmerking: De afbeelding kan afwijkend zijn van het daadwerkelijke product.

Netwerktopologie

■ Voor de EAP

Een typische netwerk topologie voor de EAP wordt hieronder weergegeven.

Een computer waar de EAP controller software op draait, kan zich in dezelfde of in andere subnets als de EAP bevinden en wordt gebruikt om de EAP's centraal te beheren.

U kunt de EAP Controller software verkrijgen op onze website http://www.tp-link.com

■ Voor de CAP (FIT Modus)

Een typische netwerk topologie voor de CAP wordt hieronder weergegeven.

De draadloze controller kan zich in hetzelfde of in verschillende subnets als de CAP's bevinden. De beheerders host wordt gebruikt om in te loggen op de draadloze controller om de CAP's centraal te beheren.

Hardware installatie

■ Optie 1: Plafond rail montage

Het plafond rail montage is alleen geschikt voor apparaten met de volgende accessoires bijgeleverd. Volg de onderstaande stappen om de EAP/CAP te installeren met de meegeleverde accessoires:

Plafond T-rail clip M3×6 Kruiskop Schroeven (Aantal.5)

1 Positioneer de plafond T-rail clip en druk het beweegbare deel richting de rail basis.

2 Gebruik een M3x6 kruiskop schroevendraaier om de T-rail clip aan de plafond rail te bevestigen.

3 Bevestig de montage beugel aan de plafond T-rail clip door de vier M3x6 kruiskop schroeven te gebruiken.

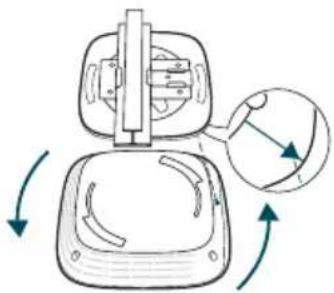

4 Bevestig de EAP/CAP aan de montage beugel door Pijl (op de EAP/CAP) te richten op Pijl (op de montagebeugel), en roteer vervolgens de EAP/CAP met de klik mee totdat deze vastklikt.

5 Verbind de ethernetkabel met de ETHERNET poort.

Volg onderstaande stappen om de EAP/CAP te installeren met de meegeleverde accessoires:

Washers (Aantal. 3)

M3x30 Kruiskop schroeven (Aantal. 3)

Wing nuts (Aantal. 3)

1 Verwijder het plafond deel.

2 Plaats de montagebeugel in het middel van het plafonddeel. Markeer de drie posities van de schroefgaten en een 10mm gat voor de Ethernetkabel door te voeren. Boor drie 4mm gaten en een 10mm gat voor de Ethernetkabel.

Gat voor de ethernetkabel

3 Bevestig de montagebeugel aan het plafonddeel door gebruik te maken van de drie M3x30 kruiskop schroeven, washers en wingnuts.

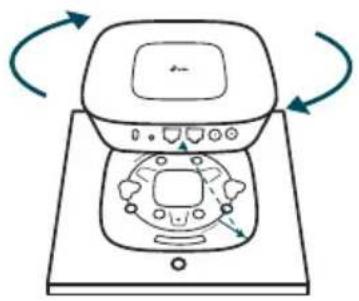

4 Bevestig de EAP/CAP aan de montage beugel door Pijl (op de EAP/CAP) te richten op Pijl (op de montagebeugel), en roteer vervolgens de EAP/CAP met de klik mee totdat deze vastklikt.

5 Voer de ethernetkabel door het gat en plaats het plafond deel terug op zijn plaats. Verbind de ethernetkabel met de ETHERNET poort.

Volg de onderstaande stappen om de EAP/CAP te installeren met de meegeleverde accessoires:

1 Bevestig de EAP/CAP aan de montage beugel door Pijl (op de EAP/CAP) te richten op Pijl (op de montagebeugel), en roteer vervolgens de EAP/CAP met de klik mee totdat deze vastklikt.

2 Maak twee kleine potlood markeringen op de wand. Wees er zeker van dat de twee markeringen op de gelijke hoogte zitten en 98.6mm uit elkaar liggen. Boor twee 6mm gaten door het midden van de markeringen.

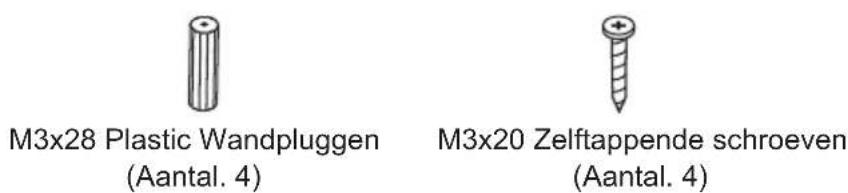

3 Plaats de wand pluggen in de 6mm gaten en draai de zelftappende schroeven in de pluggen. Draai de schroeven niet helemaal door en laat genoeg ruimte over om de EAP/CAP op te hangen.

4 Hang de EAP/CAP op schroeven. Wees er zeker van dat de EAP/CAP stevig aan de wand geplaatst is.

5 Verbind de ethernetkabel met de ETHERNET poort op de EAP/CAP.

■ Stroom via een PSE apparaat of Stroomadapter

Als het product voorzien is van een stroom adapter, voorzie het apparaat dan van stroom via een PSE apparaat (zoals een PoE switch) of de stroom adapter.

Via PoE Switch

Via stroom adapter

Als het product voorzien is van een PoE adapter, voorzie het apparaat dan van stroom via de PoE adapter.

Veiligheidsinformatie

• Als een product een aan/uit toets heeft, biedt die één mogelijkheid om het product uit te schakelen. Bij producten zonder aan/uit toets is de enige manier om het product volledig uit te schakelen het product of de netspanningadapter van de stroomtoevoer af te koppelen. Het afgekoppelde apparaat moet normaal kunnen worden gebruikt.
• Dit product niet openmaken of er onderhoud aan proberen te verrichten; u kunt blootgesteld worden aan gevaarlijke hoogspanning of andere risico's. Door het openmaken van een verzegelde component of verzegeld(e) product(en) komt de garantie te vervallen. Voor product service kunt u contact met ons opnemen.
• Dit product niet in de buurt van water gebruiken.

TP-Link beperkte productgarantie

Geldt alleen voor producten van het merk TP-Link.

DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCIE) KUNNEN VERSCHILLEN.

VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN.

TP-Link geeft garantie op het hardware product van het merk TP-Link in de originele verpakking voor gebreken in materialen en fabricage indien normaal gebruikt in overeenstemming met de richtlijnen van TP-Link gedurende een bepaalde periode afhankelijk van de service ter plaatse vanaf de oorspronkelijke datum van aanschaf via de detailhandel door de eindgebruiker-koper.
