| Tipo de Produto | Roteador Sem Fio |
| Marca | TP-Link |
| Modelo | Omada EAP225 |
| Padrão Sem Fio | 802.11ac Wave 2 |
| Banda de Frequência | Banda dupla (2,4 GHz e 5 GHz) |
| Velocidade Máxima | 300 Mbps (2,4 GHz) + 867 Mbps (5 GHz) |
| Portas Ethernet | 1 porta Ethernet Gigabit |
| Fonte de Alimentação | PoE Passivo (802.3af/at) ou 12V DC |
| Consumo de Energia | Aprox. 10W |
| Dimensões (L x P x A) | 180 x 180 x 47,5 mm |
| Peso | 0,3 kg |
| Gerenciamento | Controlador Omada (nuvem ou local) |
| Segurança | WPA2-PSK, WPA3, 802.1X |
| Montagem | Montável em teto/parede (suporte incluído) |
| Temperatura de Operação | 0°C a 40°C |
| Umidade de Operação | 10% a 90% sem condensação |
| Garantia | 2 anos |
| Conteúdo da Embalagem | EAP225, Adaptador de Alimentação, Kit de Montagem, Guia de Instalação Rápida |
| Indicadores LED | Alimentação, LAN, Sem Fio |
| Certificações | CE, FCC, RoHS |
| Rede para Convidados | Sim |
| Suporte a VLAN | Sim |
| Antena | Antenas internas (2x2 por banda) |
| Taxa de Transferência | Até 1200 Mbps |
| QoS | Sim |
Perguntas frequentes - Omada EAP225 TP-LINK
Perguntas dos utilizadores sobre Omada EAP225 TP-LINK
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Roteador em formato PDF gratuitamente! Encontre o seu manual Omada EAP225 - TP-LINK e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. Omada EAP225 da marca TP-LINK.
MANUAL DE UTILIZADOR Omada EAP225 TP-LINK
Nota: A imagem pode ser diferente do produto atual.
Topologia de Rede
Para o EAP
De seguida, é apresentado um exemplo de rede com EAPs.
Poderá gerir centralmente os EAPs através do software EAP Controller, que pode estar instalado num computador na mesma rede ou numa sub-rede diferente.
Poderá obter o software EAP Controller no nosso Website em www.tp-link.pt.
■ Para o CAP (Modo FIT)

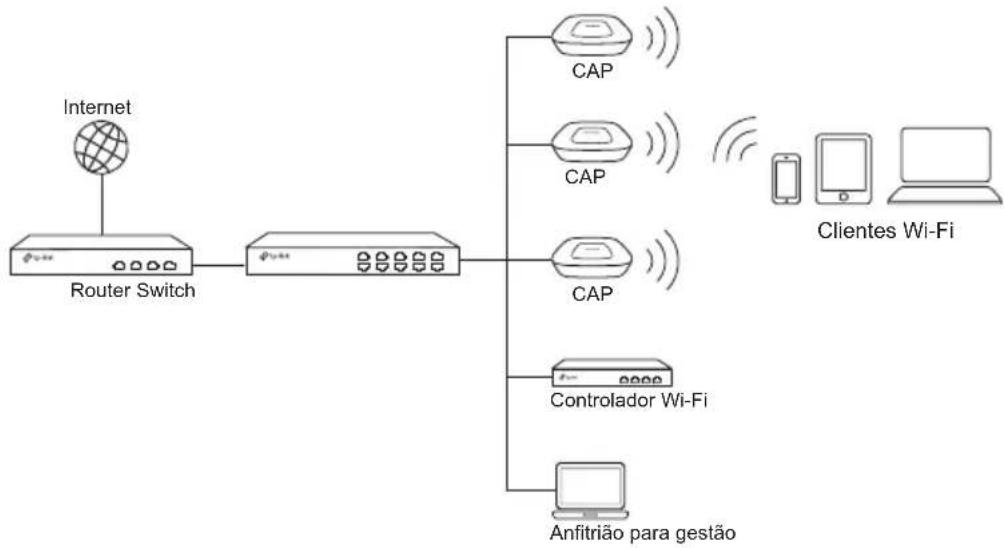

De seguida, é apresentado um exemplo de rede com CAPs.
O controlador Wi-Fi pode estar na mesma rede ou em sub-redes diferentes dos dispositivos CAP. O anfitrião de gestão é utilizado para iniciar a sessão no controlador Wi-Fi para gerir centralmente os CAPs.
Instalação do Hardware
■ Opção 1: Montagem em calha de teto
A instalação em carril de teto é apenas aplicável em produtos que tenham incluído os seguintes acessórios. Siga os passos abaixo para instalar o EAP/CAP com recurso aos acessórios fornecidos;

Peça de fixação em T para calha M3×6 Parafusos (Qtd.5)
1 Posicione a peça de fixação em T na calha de teto e deslize a parte amovível em direção à base do carril.

2 Utilize um parafuso M3x6 para fixar a peça de fixação na calha de teto.

3 Fixe a base de montagem em teto na peça de fixação na calha com 4 parafusos M3x6.

4 Instale o EAP/CAP na base de montagem alinhando a SETA (no EAP/CAP) com a SETA (na base de montagem) e de seguida rode o EAP/CAP no sentido dos ponteiros do relógio até o mesmo ficar fixo.

■ Opção 2: Montagem em teto
Siga os passos abaixo para instalar o EAP/CAP com recurso aos acessórios fornecidos:

Anilhas (Qtd.3)

M3×30 Parafusos (Qtd.3)

Porca de Orelhas
(Qtd. 3)
1 Remova a placa de teto.

2 Coloque o acessório de montagem em teto ao centro da placa de teto. Marque as três posições dos furos para os parafusos e mais um furo de 10mm para passar o cabo Ethernet. Faça 3 furos de 4mm e um furo de 10mm para passar o cabo Ethernet.

Furo para cabo Ethernet
3 Fixe a base de montagem à placa do teto com três parafusos M3x30, anilhas e porcas de orelhas.

4 Instale o EAP/CAP na base de montagem alinhando a SETA (no EAP/CAP) com a SETA (na base de montagem) e de seguida rode o EAP/CAP no sentido dos ponteiros do relógio até o mesmo ficar fixo.

5 Passe o cabo Ethernet através do furo e coloque novamente a placa do teto de volta. Ligue o cabo Ethernet à porta ETHERNET.

■ Opção 3: Montagem na parede
Siga os passos abaixo para instalar o EAP/CAP com recurso aos acessórios fornecidos:

1 Instale o EAP/CAP na base de montagem alinhando a SETA (no EAP/CAP) com a SETA (na base de montagem) e de seguida rode o EAP/CAP no sentido dos ponteiros do relógio até o mesmo ficar fixo.
2 Faça duas pequenas marcas na parede. Certifique-se que as duas marcas estão niveladas e distanciadas uma da outra 98,6mm. Faça dois furos de 6mm no centro das marcas.
3 Insira as buchas de plástico nos furos de 6mm e aparafuse os parafusos nas buchas. Não aparafuse totalmente os parafusos e deixe margem suficiente para pendurar o EAP/CAP.
4 Pendure o EAP/CAP nos parafusos. Certifique-se que o mesmo fica fixo contra a parede.
5 Ligue o cabo Ethernet na porta ETHERNET do EAP/CAP.

Fonte de alimentação
■ Alimentação via dispositivo PSE ou adaptador de Energia
Alimente o dispositivo via adaptador de energia (se fornecido), ou através de um dispositivo PSE (como por exemplo um Switch PoE).
Via PoE Switch

■ Alimentação via adaptador PoE
Se o produto for fornecido com um adaptador PoE, alimente o dispositivo via adaptador PoE.
Informação de Segurança
- Quando um produto possui um botão on/off (ligado/desligado), esta é uma das formas de desligar o produto. Para produtos sem o botão on/off (ligado/desligado), a única forma de desligar completamente o produto
é removendo-o da tomada elétrica ou desligando o respectivo adaptador de alimentação. O dispositivo desligado irá manter-se pronto a operar.
- Não abra este produto nem tente repará-lo; pode ficar exposto a altas voltagens perigosas e/ou a outros perigos. Abrir um componente ou produto selado anulará a garantia. Para reparação do produto, por favor, contacte-nos.
- Não utilize este produto na proximidade de água.
Garantia Limitada de Produto TP-Link
Apenas para Produtos da Marca TP-Link.
ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS).
ATÉ AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES.
A TP-Link fornece garantia a qualquer produto da marca TP-Link contido na embalagem original do produto, contra qualquer defeito nos materiais e construção, quando o mesmo é utilizado em condições normais e de acordo com as orientações fornecidas pela TP-Link, por um período definido pelo do serviço de apoio local a partir da data de compra pelo utilizador final.
