Produkttype	Trådløs router
Mærke	TP-Link
Model	Omada EAP225
Trådløs standard	802.11ac Wave 2
Frekvensbånd	Dobbelbånd (2.4 GHz og 5 GHz)
Maks. hastighed	300 Mbps (2.4 GHz) + 867 Mbps (5 GHz)
Ethernet-porte	1 x Gigabit Ethernet-port
Strømforsyning	Passiv PoE (802.3af/at) eller 12V DC
Strømforbrug	Ca. 10 W
Mål (B x D x H)	180 x 180 x 47.5 mm
Vægt	0.3 kg
Administration	Omada Controller (cloud eller lokalt)
Sikkerhed	WPA2-PSK, WPA3, 802.1X
Montering	Loft-/vægmonterbar (beslag medfølger)
Driftstemperatur	0°C til 40°C
Driftsfugtighed	10% til 90% ikke-kondenserende
Garanti	2 år
Pakkens indhold	EAP225, strømadapter, monteringssæt, hurtiginstallationsvejledning
LED-indikatorer	Strøm, LAN, Trådløs
Certificeringer	CE, FCC, RoHS
Gæstenetværk	Ja
VLAN-understøttelse	Ja
Antenne	Interne antenner (2x2 pr. bånd)
Gennemstrømning	Op til 1200 Mbps
QoS	Ja

Ofte stillede spørgsmål - Omada EAP225 TP-LINK

Hvordan nulstiller jeg TP-Link Omada EAP225 til fabriksindstillinger?

Tryk og hold Reset-knappen på enhedens bagside i cirka 10 sekunder, indtil LED'en blinker. Enheden genstarter og gendanner fabriksindstillingerne.

Understøtter EAP225 PoE?

Ja, den understøtter Passiv PoE (kompatibel med 802.3af/at) og kan også forsynes med strøm via den medfølgende 12V DC-adapter.

Hvad er det maksimale antal understøttede klienter?

EAP225 kan understøtte op til 128 samtidige klienter under normale forhold.

Er den kompatibel med enhver router?

Ja, den fungerer som et standalone access point og er kompatibel med enhver router, der har en Ethernet-port.

Hvordan opsætter jeg EAP225?

Brug Omada-appen (iOS/Android) eller webgrænsefladen. Du kan også administrere den via Omada Controller for avancerede funktioner.

Understøtter den mesh-netværk?

Ja, med Omada Mesh-teknologi kan du oprette et sømløst helhjemsnetværk.

Hvad er forskellen mellem EAP225 og EAP245?

EAP225 er AC1200 (300+867 Mbps), mens EAP245 er AC1300 (450+867 Mbps) med en højere 2,4 GHz-hastighed.

Hvordan monteres EAP225 i loftet?

Fastgør det medfølgende monteringsbeslag til loftet med skruer, og skub derefter EAP225 på beslaget, indtil det klikker.

Kan jeg administrere flere EAP225 via én controller?

Ja, Omada Controller kan administrere op til 500 enheder, hvilket muliggør centraliseret administration af flere access points.

Hvad er standard-SSID og adgangskode?

Der er intet standard-SSID/adgangskode. Under den indledende opsætning via Omada-appen eller webgrænsefladen opretter du dit eget SSID og adgangskode.

BRUGSANVISNING Omada EAP225 TP-LINK

5 Anslut Ethernet-kabeln till Ethernet-porten på EAP/CAP:n.

5 Koble til Ethernet-kabelen til ETHERNET-porten.

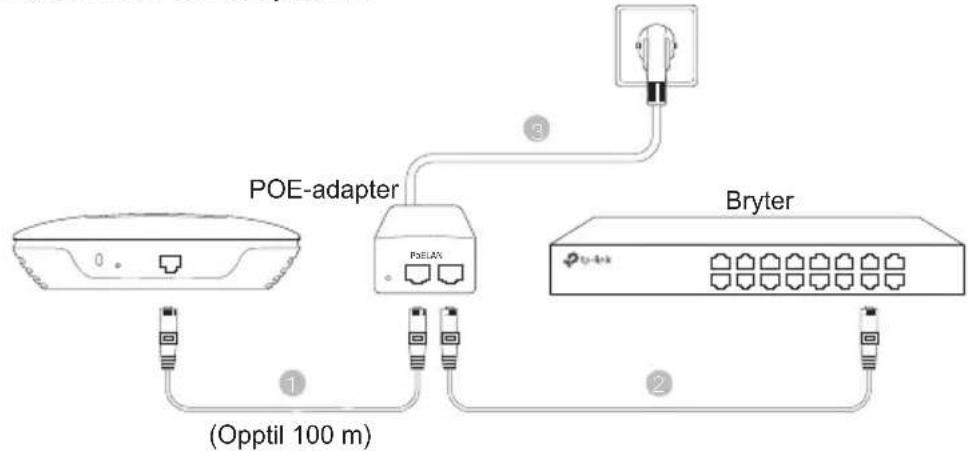

Hvis det medfølger et POE-adapter med produktet, kobler du enheten til strømnettet med POE-adapteren.

Bemærk: Billedet kan afvige fra det faktiske produkt.

Netværkstopologi

■ For EAP'en

En typisk netværkstopologi for EAP er vist nedenfor.

En computer, der kører EAP-controller-software, der kan være i det samme eller et andet undernet som EAP'erne, bruges til at styre EAP'erne centralt.

Du kan hente EAP-softwaren fra vores hjemmeside http://www.tp-link.com.

■ For CAP'en (FIT-tilstand)

En typisk netværkstopologi for CAP er vist nedenfor.

Den trådløse styreenhed kan være på samme eller et andet undernet med CAP'er. Og administrationshosten bruges til at logge ind på den trådløse styreenhed for at styre CAP'erne.

■ Mulighed 1: Montering på loftskinne

Skinnemontering på loftet er kun for enheder der kommer med følgende tilbehør. Følg nedenstående trin for at installere EAP/CAP'en med det medfølgende tilbehør :

T-skinneklemme M3×6 fladhovedede skruer (antal 5)

1 Placer T-skinneklemmen og skub den flytbare del mod foden af skinnen.

2 Brug en M3×6 fladhovedet skrue til at fastgøre T-skinneklemmen på loftskinnen.

3 Fastgør monteringsbeslaget på T-skinneklemmen med 4 stk. M3x6 fladhovedede skruer.

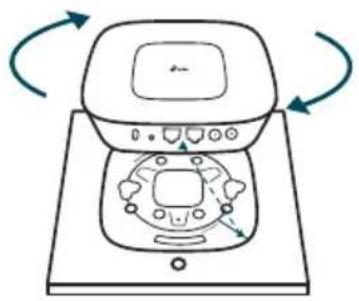

4 Fastgør EAP/CAP'en til monteringsbeslaget ved at justere PIL (på EAP/CAP'en) med PIL (på monteringsbeslaget), og derefter dreje EAP/CAP'en med uret, indtil den klikker på plads.

2 Placer monteringsbeslaget i midten af loftspladen. Markér de tre positioner af skruehullerne og et 10mm hul som Ethernetkablet kan føres igennem. Bor tre 4 mm huller og et 10mm hul til Ethernetkablet.

3 Fastgør monteringsbeslaget til loftspladen med 3 stk. M3x30 fladhovedede skruer, spændeskiver og vingemøtrikker.

4 Fastgør EAP/CAP'en til monteringsbeslaget ved at justere PIL (på EAP/CAP'en) med PIL (på monteringsbeslaget), og derefter dreje EAP/CAP'en med uret, indtil den klikker på plads.

5 Fastgør EAP/CAP'en til monteringsbeslaget ved at justere PIL 1 (på EAP/CAP'en) med PIL 2 (på monteringsbeslaget), og derefter dreje EAP/CAP'en med uret, indtil den klikker på plads.

■ Mulighed 3: Montering på væg

Følg nedenstående trin for at installere EAP/CAP'en med det medfølgende tilbehør :

M3×28 Murankre af plast (Antal 4)

M3×20 Selvskærende skruer (Antal 4)

1 Fastgør EAP/CAP'en til monteringsbeslaget ved at justere PIL (på EAP/CAP'en) med PIL (på monteringsbeslaget), og derefter dreje EAP/CAP'en med uret, indtil den klikker på plads.

2 Lav to små blyantsmærker på væggen. Kontroller at de to mærker er nivelleret og at der er 98,6mm mellem dem. Bor to 6 mm huller gennem midten af dine mærker.

3 Lav to små blyantsmærker på væggen. Kontroller at de to mærker er nivelleret og at der er 98,6mm mellem dem. Bor to 6 mm huller gennem midten af dine mærker.

4 Hæng EAP/CAP'en på skruerne. Sørg for at EAP/CAP'en sidder sikkert fast på væggen.

Hvis produktet leveres med en strømadapter, skal enheden forsynes med en PSE-enhed (f.eks. en PoE-kontakt) eller strømadapteren.

Via PoE Switch

Via strømadapteren

Hvis produktet er forsynet med en POE-adapter, skal enheden strømforsynes via POE-adapteren.

Deutsch

Sicherheitsinformation

Sikkerhedsinformation

• Du kan tænde/slukke for enheden ved at benytte Tænd/Sluk knappen. På produkter der ikke er udstyret med en Tænd/Sluk knap, er den eneste måde at afbryde enheden på, at udtrække ledningen eller adapteren til strømkilden. Den afbrudte enhed skal forblive klar til brug.
• Undlad at åbne enheden eller forsøge at reparere det. Du vil være udsat for højspænding eller andre risici. Hvis du åbner en forseglet komponent eller produkt(er) bortfalder garantien. Hvis du har brug for vedligeholdelse, bedes du kontakte os.
• Undlad at benytte enheden i nærheden af vand.

TP-Link begrænset produktgaranti

Gælder kun TP-Link mærkevarer.

DENNE GARANTI GIVER DIG SPECIFIKKE JURIDISKE RETTIGHEDER OG DU KAN HAVE ANDRE RETTIGHEDER SOM VARIERER FRA STAT TIL STAT (ELLER FRA LAND ELLER PROVINS).

INDENFOR LOVENS RAMMER ER GARANTIEN OG RETSMIDLERNE DER FREMGÅR ESKLUSIVE OG I STEDET FOR ALLE ANDRE RETTIGHEDER, RETSMIDLER OG BETINGELSER.

TP-Link garanterer at alle TP-Link hardware produkter indeholdt i den originale emballage ikke er behæftede med fejl på materialer og håndværk såfremt de bruges efter hensigten og i overensstemmelse med TP-Link's retningslinjer, indenfor en periode som afhænger af den lokale service, fra købsdatoen af den oprindelige slutbruger/køber.
