| Tipo di prodotto | Router wireless |
| Marca | TP-Link |
| Modello | Omada EAP225 |
| Standard wireless | 802.11ac Wave 2 |
| Banda di frequenza | Dual-band (2,4 GHz e 5 GHz) |
| Velocità massima | 300 Mbps (2,4 GHz) + 867 Mbps (5 GHz) |
| Porte Ethernet | 1 porta Gigabit Ethernet |
| Alimentazione | PoE passivo (802.3af/at) o 12V DC |
| Consumo energetico | Circa 10W |
| Dimensioni (L x P x A) | 180 x 180 x 47,5 mm |
| Peso | 0.3 kg |
| Gestione | Controller Omada (cloud o on-premises) |
| Sicurezza | WPA2-PSK, WPA3, 802.1X |
| Montaggio | Montabile a soffitto/parete (staffa inclusa) |
| Temperatura operativa | Da 0°C a 40°C |
| Umidità operativa | Dal 10% al 90% senza condensa |
| Garanzia | 2 anni |
| Contenuto della confezione | EAP225, Alimentatore, Kit di montaggio, Guida rapida all'installazione |
| Indicatori LED | Alimentazione, LAN, Wireless |
| Certificazioni | CE, FCC, RoHS |
| Rete ospiti | Sì |
| Supporto VLAN | Sì |
| Antenna | Antenne interne (2x2 per banda) |
| Throughput | Fino a 1200 Mbps |
| QoS | Sì |
Domande frequenti - Omada EAP225 TP-LINK
Domande degli utenti su Omada EAP225 TP-LINK
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Router in formato PDF gratuitamente! Trova il tuo manuale Omada EAP225 - TP-LINK e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Omada EAP225 del marchio TP-LINK.
MANUALE UTENTE Omada EAP225 TP-LINK
Nota: L'immagine può essere diversa dal prodotto attuale.
Topologia Rete
Per EAP
Qui sotto trovate una tipica topologia di rete per gli EAP.
Un computer con il software EAP Controller, che può essere presente nella stessa o in un'altra subnet degli EAP, viene utilizzato per gestire centralmente gli EAP.
Potete ottenere il software EAP Controller dal sito web http://www.tp-link.it
■ Per CAP (FIT Mode)
Qui sotto trovate una tipica topologia di rete per i CAP.
Il controller wireless può essere presente nella stessa o in un'altra subnet dei CAP. L'host di gestione viene usato per fare login al controller wireless per gestire centralmente i CAP.
Installazione Hardware
■ Opzione 1: Barra per montaggio a soffitto
L'installazione sulle controsoffittature è possibile solo per i dispositivi che hanno i seguenti accessori. Seguite i seguenti passi per installare lo EAP con gli accessori forniti:

Gancio con barra a T da soffitto

Viti a testa piatta M3×6
(Qtà.5)
1 Posizionate il gancio con barra a T da soffitto e spingete la parte mobile verso la base della barra.

2 Usate una vite a testa piatta M3×6 per bloccare il gancio a T nella barra da soffitto.

3 Attaccate la staffa di montaggio al gancio con barra a T da soffitto usando 4 viti a testa piatta M3x6.

4 Attaccate lo EAP alla staffa di montaggio allineando le FRECCE sul EAP con le FRECCE sulle staffe di montaggio, quindi ruotate lo EAP in senso orario fino a quando si blocca nella giusta posizione.

5 Collegiate il cavo Ethernet alla porta ETHERNET.

■ Opzione2: Montaggio a soffitto
Seguite i seguenti passi per installare lo EAP con gli accessori forniti :

1 Rimuovete la placca da soffitto.

2 Posizionate la staffa di montaggio al centro della placca da soffitto. Segnate le 3 posizioni dei fori delle viti e un foro da 10mm per farci passare il cavo Ethernet. Trapanate 3 fori da 4mm e 1 foro da 10mm per il cavo Ethernet.

Foro per il cavo Ethernet
3 Assicurate la staffa di montaggio alla placca da soffitto usando 3 viti a testa piatta M3x30, guarnizioni e dadi a farfalla.

4 Attaccate lo EAP alla staffa di montaggio allineando le FRECCE sul EAP con le FRECCE sulle staffe di montaggio, quindi ruotate lo EAP in senso orario fino a quando si blocca nella giusta posizione.

5 Infilate il cavo Ethernet nel foro e posizionate la placca da soffitto nel suo posto. Collegiate il cavo Ethernet alla porta ETHERNET.

■ Opzione 3: Montaggio a muro
Seguite i seguenti passi per installare lo EAP con gli accessori forniti:


1 Attaccate lo EAP alla staffa di montaggio allineando le FRECCE sul EAP con le FRECCE sulle staffe di montaggio, quindi ruotate lo EAP in senso orario fino a quando si blocca nella giusta posizione.
2 Fate 2 segni a matita sul muro. Assicuratevi che i 2 segni siano allineati e ad una distanza di 98.6mm. Fate 2 buchi da 6mm col trapano al centro dei vostri segni.
3 Inserite la parte in plastica dei fisher nei fori da 6mm e avvitateci le viti auto filettanti. Non avvitate completamente le viti auto filettanti e lasciate abbastanza spazio per attaccarci lo E AP.
4 Attaccate lo EAP alle viti. Assicuratevi che lo EAP sia attaccato fermamente al muro.
5 Collegiate il cavo Ethernet alla porta ETHERNET del EAP.

■ Alimentazione tramite un Dispositivo PSE o un Alimentatore
Se il prodotto è fornito di alimentatore, alimentate il dispositivo tramite un dispositivo PSE (come uno switch PoE) o l'alimentatore.
Via Switch PoE

Tramite Alimentatore

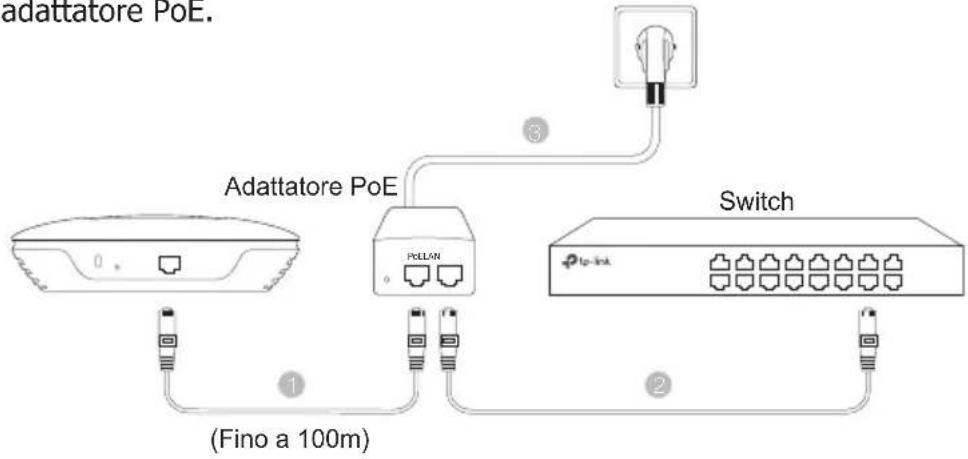

■ Alimentazione tramite adattatore PoE
Se il prodotto è fornito di un adattatore PoE, alimentate il dispositivo tramite adattatore PoE.

Informazioni sulla sicurezza:
- Se il prodotto ha un pulsante ON/OFF, utilizzare il pulsante per spegnerlo ed accenderlo. Alcuni prodotti progettati per essere sempre operativi non ha pulsante ON/OFF: in questo caso agire direttamente sull'alimentatore..
- Non aprire il prodotto o tentare di ripararlo, rischio di shock ad alta tensione. L'apertura di un componente sigillato o prodotto annulla la garanzia.
- Mantenere lontano dall'acqua.
Garanzia
Esclusivamente per prodotti marchiati TP-Link.
LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE.
NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDIZIONI.
TP-Link garantisce i soli prodotti hardware marchiati TP-Link venduti nella rispettiva confezione originale non compromessa ed utilizzati secondo le linee guida illustrate: Il periodo di tempo di validità della garanzia, nel rispetto delle normative vigenti, vale a partire dalla data riportata sulla prova d'acquisto da parte dell'utente finale.
