Archer D5 - Reititin TP-LINK - Ilmainen käyttöohje ja opas

Tuotetyyppi	DSL-modeemireititin
Merkki	TP-Link
Malli	Archer D5
DSL-tekniikka	VDSL/ADSL
Wi-Fi-standardi	IEEE 802.11ac/n/g/b/a
Wi-Fi-nopeudet	Jopa 300 Mbit/s (2,4 GHz) + 867 Mbit/s (5 GHz)
LAN-portit	4 Ethernet-porttia 10/100/1000 Mbps
WAN-portti	1 Ethernet-portti 10/100/1000 Mbps
USB-portti	1 USB 2.0 -portti
Virtalähde	12 V DC, 1,5 A
Mitat (pituus × syvyys × korkeus)	242 × 160 × 35 mm (likimääräinen)
Paino	330 g (likimääräinen)
Päätoiminnot	Sisäänrakennettu DSL-modeemi, langaton reititin, palomuuri, vanhempainvalvonta, vierasverkko, QoS
Langaton turvallisuus	WPA/WPA2, WPA-PSK/WPA2-PSK, WEP-salaus
Etähallinta	Verkkokäyttöliittymän (http://tplinkmodem.net) ja Tether-sovelluksen kautta
Mobiilisovellus	TP-Link Tether (iOS ja Android)
Takuu	Valmistajan takuu (katso pakkaus tai TP-Linkin verkkosivusto)
Huolto ja puhdistus	Puhdista pehmeällä, kuivalla liinalla. Älä käytä nesteitä.
Käyttöturvallisuus	Pidä erillään vedestä, tulesta ja kosteudesta. Älä pura.
Varaosat ja korjattavuus	Ei käyttäjän irrotettavia osia. Ota yhteyttä TP-Linkin tukeen korjauksia varten.

Usein kysytyt kysymykset - Archer D5 TP-LINK

Mitä tehdä, jos todennussivu ei tule näkyviin?

Tarkista, että olet kirjoittanut http://tplinkmodem.net osoiteriville. Jos ei, varmista, että tietokoneesi saa IP-osoitteen automaattisesti. Kokeile toista selainta, käynnistä reititin uudelleen tai poista ja ota verkkosovitin uudelleen käyttöön.

Mitä tehdä, jos LED-tila ei ole oikea?

Tarkista liitännät (puhelinkaapeli ja virtalähde). Palauta reititin oletusasetuksiin. Kokeile kytkeä reititin suoraan puhelinpistorasiaan ilman DSL-suodatinta. Ota yhteyttä internet-palveluntarjoajaasi linjan tarkistamiseksi.

Mitä tehdä, jos en pääse internetiin?

Varmista, että kaapelit on kytketty oikein. Kirjaudu verkkokäyttöliittymään osoitteessa http://tplinkmodem.net. Tarkista VCI/VPI-asetukset, yhteyden tyyppi, käyttäjätunnus ja salasana internet-palveluntarjoajaltasi. Palauta reititin tarvittaessa.

Mitä tehdä, jos olen unohtanut salasanani?

Hallintaliittymän salasanaa varten palauta reititin painamalla RESET-painiketta, kunnes LED-valot muuttuvat, ja luo uusi salasana tai käytä 'admin'. Wi-Fi-salasanan osalta katso tuotteen alla olevaa tarraa tai kirjaudu liittymään muuttaaksesi sen.

Kuinka palautan reitittimen oletusasetuksiin?

Reitittimen ollessa päällä pidä RESET-painiketta painettuna, kunnes LED-valot vilkkuvat tai muuttavat tilaa, ja vapauta. Voit tehdä sen myös hallintaliittymästä kohdassa Järjestelmän hallinta.

Kuinka määritän reitittimen vain reitittintilaksi (ilman modeemia)?

Kytke olemassa oleva modeemi reitittimen WAN-porttiin Ethernet-kaapelilla. Kirjaudu verkkokäyttöliittymään, siirry kohtaan WAN > WAN-asetukset ja muuta WANin fyysinen tyyppi vastaavasti. Seuraa ohjeita osiossa 'Sinulla on jo modeemi tai Box?'.

Kuinka käytän Tether-sovellusta?

Lataa TP-Link Tether -sovellus App Storesta tai Google Playsta. Yhdistä reitittimen Wi-Fi-verkkoon ja avaa sovellus hallitaksesi laitteitasi, määrittääksesi vanhempainvalvonnan, Wi-Fi:n jne.

Mitä turvallisuusohjeita tulee noudattaa?

Pidä laite erillään vedestä, tulesta, kosteudesta tai lämmönlähteistä. Älä yritä purkaa tai korjata laitetta. Käytä vain mukana toimitettua laturia. Lue kaikki turvallisuusohjeet ennen käyttöä.

Kuinka päivitän reitittimen laiteohjelmiston?

Kirjaudu reitittimen verkkokäyttöliittymään. Siirry kohtaan Järjestelmän hallinta > Laiteohjelmiston päivitys. Lataa uusin laiteohjelmisto TP-Linkin verkkosivustolta ja seuraa asennusohjeita.

Kuinka vaihdan Wi-Fi-salasanan?

Kirjaudu reitittimen verkkokäyttöliittymään (http://tplinkmodem.net). Siirry kohtaan Langattomat asetukset tai Wi-Fi. Muuta salasana asianmukaisessa kentässä. Tallenna asetukset ja yhdistä laitteesi uudelleen uudella salasanalla.

KÄYTTÖOHJE Archer D5 TP-LINK

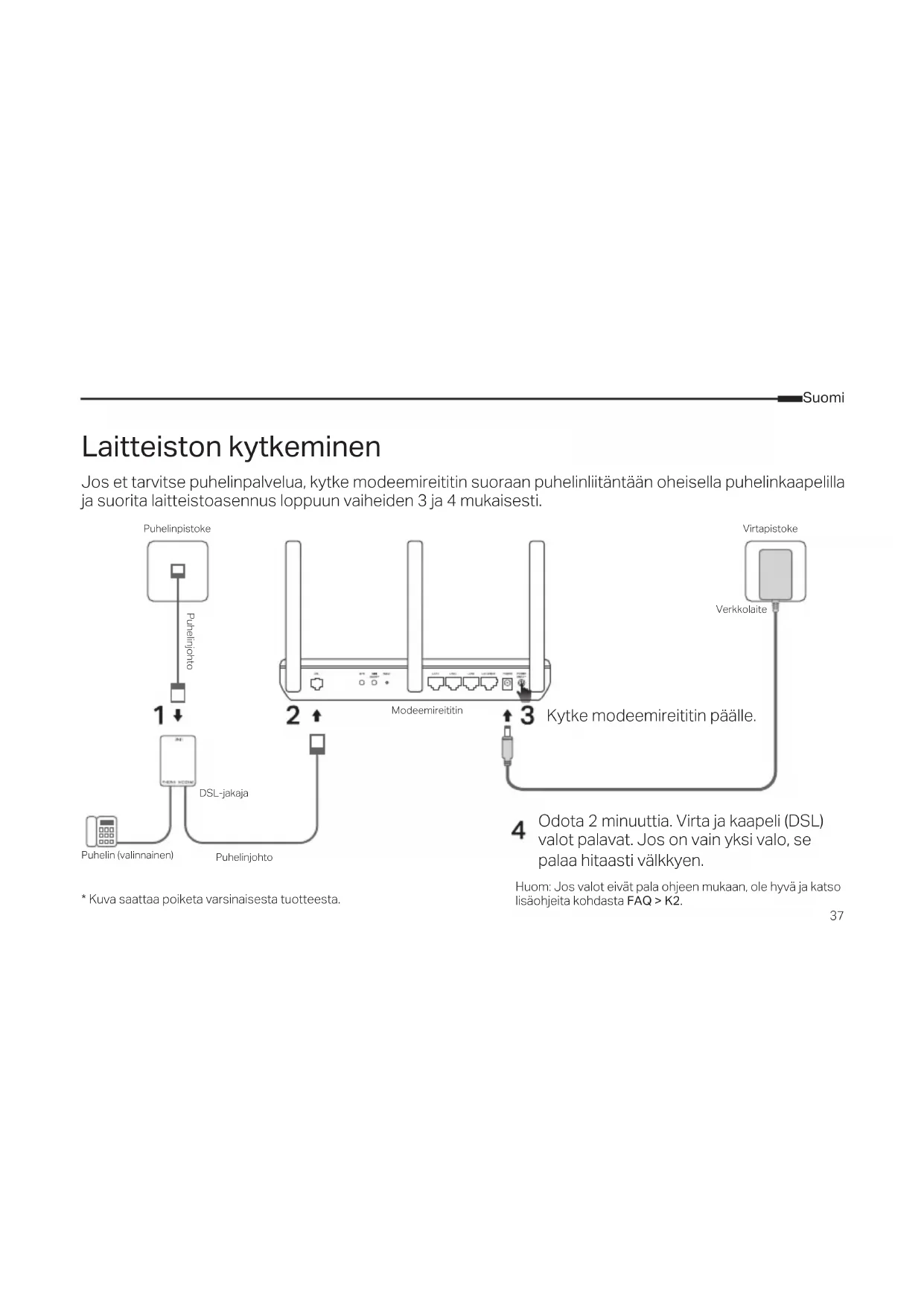

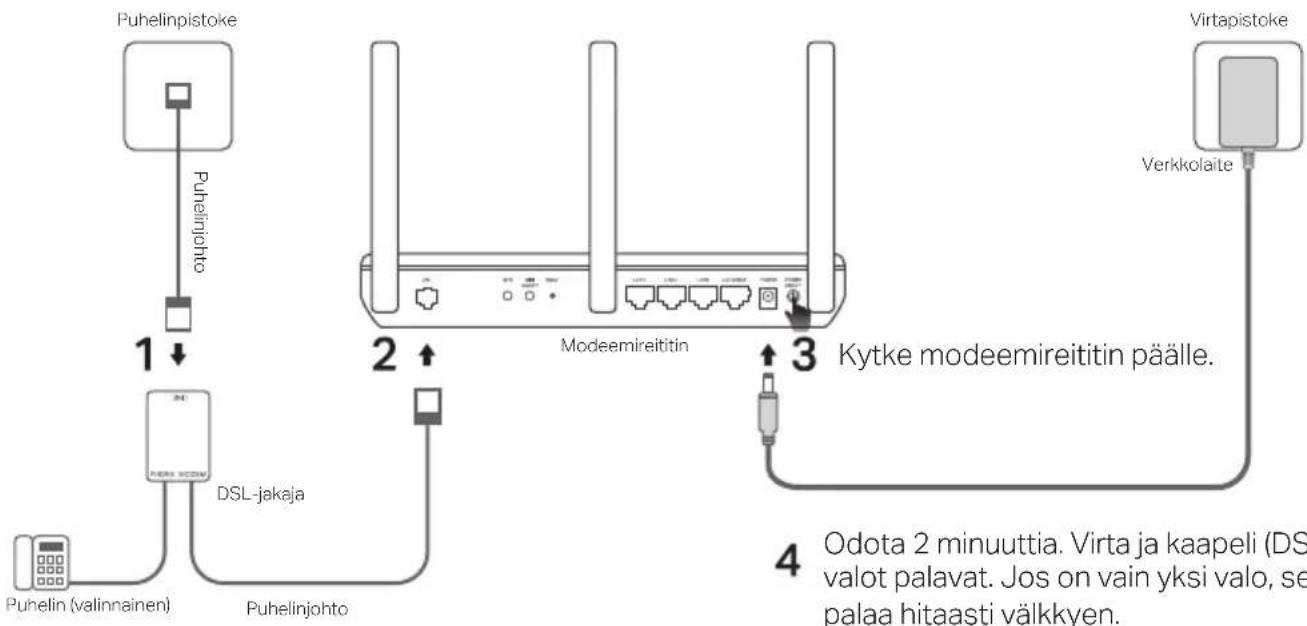

Laitteiston kytkeminen

Jos et tarvitse puhelinpalvelua, kytke modeemireititin suoraan puhelinliitäntään oheisella puhelinkaapelilla ja suorita laitteistoasennus loppuun vaiheiden 3 ja 4 mukaisesti.

4 Odota 2 minuuttia. Virta ja kaapeli (DSL) valot palavat. Jos on vain yksi valo, se palaa hitaasti välkkyen.

Huom: Jos valot eivät pala ohjeen mukaan, ole hyvä ja katso lisäohjeita kohdasta FAQ > K2.

* Kuva saattaa poiketa varsinaisesta tuotteesta.

Määrittäminen Internet-selaimen kautta

1 Tietokoneen kytkeminen modeemireitittimeen langallisesti tai langattomasti

Langallinen

Kytke tietokone LAN-porttiin (tai porttiin 1/2/3/4) Ethernet-kaapelilla.

Ethernet-kaapeli

Langaton

Yhdistä langattomasti käyttämällä SSID:iä (verkon nimi) ja langattoman verkon (Wireless Password) salasanaa, joka on painettu modeemireitittimen pohjassa olevaan tuotetarraan.

2 Modeemireitittimen määrittäminen Internetselaimen kautta

A Käynnistä Internet-selain ja kirjoita http://tplinkmodem.net tai 192.168.1.1. Huomautus: Jos kirjautumissivu ei avaudu, viittaa kohtaan FAQ > K1.

http://tplinkmodem.net

B Luo salasana tuleville kirjautumisyrityksille tai käytä joidenkin reitintenten kohdalla sanaa admin sekä käyttäjätunnuksena että salasanana.
C Siirry Pika-asennus (Quick Setup)/Pika-aloitus (Quick Start)-sivulle ja suorita ensikonfigurointi vaiheittaisten ohjeiden mukaisesti.

Nyt voit käyttää Internetiä.

Joko sinulla on modeemi?

Jos sinulla on jo modeemi tai internet-yhteys tulee suoraan Ethernet-seinäpistokkeesta, voit kytkeä langattoman reitittimen tilan. Seuraa alla olevia vaiheita ja määritä asetukset.

1 Tietokoneen kytkeminen reitittimeen (LAN 1/2/3 -liitäntä) langallisella tai langattomalla yhteydellä.

Huom: SSID (verkkonimi) ja langattoman verkon salasana on painettu tuotteessa olevaan tarraan.

2 Modeemireitittimen määrittäminen verkkoselaimen avulla.

A Avaa selain ja kirjoita http://tplinkmodem.net tai 192.168.1.1.

Huomautus: Jos kirjautumissivu ei avaudu, viittaa kohtaan FAQ > K1.

http://tplinkmodem.net

B Luo salasana tulevia kirjautumisyrityksiä varten tai syötä "admin" käyttäjänimeksi ja

salasanaksi joillekin reitittimille.

3 Kytke modeemi reitittimen WAN-liitäntään Ethernet-kaapelilla.

modeemi Ethernet-kaapeli Verkkolaite

4 Siirry kohtaan WAN > WAN-konfiguointi vaihtaaksesi WAN- FYYSISEN TYYPIN ja viimeistelläksesi määrityksen.

Nyt voit käyttää Internetiä. Lisäasetukset kuvataan TP-Linkin virallisen sivun käyttöoppaassa osoitteessa www.tp-link.com.

Suomi

Tether-sovellus

TP-Link Tether -sovellus on yksinkertainen ja intuitiivinen tapa käyttää ja hallinnoida reititintä. Voit estää ei-toivotut laitteet, määrittää lapsilukituksen, konfiguroida langattoman verkon asetukset jne.

Skannaa QR-koodi ja lataa TP-Link Tether -sovellus Apple App Storesta tai Google Playstä.

Huom: Tether ei tue kaikkia reitittimiä. Tarkista yhteensopivuus sovelluksen tiedoista ennen lataamista.

FAQ (usein kysytyt kysymykset)

K1. Mitä voin tehdä, jos kirjautumissivu ei avaudu?

V1. Jos tietokone on määritetty staattiseen tai kiinteään IP-osoitteeseen, muuta asetusta saadaksesi IP-osoitteen auomaattisesti modeemireitittimeltä.

V2. Tarkista, että Internet-selaimessa lukee http://tplinkmodem.net, ja paina Enter.

V3. Käytä toista Internet-selainta ja yritä uudelleen.

V4. Käynnistä modeemireititin uudestaan ja yritä uudelleen.

V5. Poista aktiivinen verkkosovitin käytöstä ja ota se taas käyttöön.

K2. Mitä voin tehdä jos LED valo ei ole oikea?

V1. Tarkista kaapelit ja varmista, että ne on kytketty oikein, mukaan lukien puhelinjohto ja verkkolaite.

V2. Palauta modeemiretitin tehdasasetuksiin.

V3. Irrota DSL-jakaja, kytke modeemireititin suoraan puhelinliitäntään ma määritä modeemireititin tämän pikaoppaan ohjeiden mukaisesti.

V4. Pyydä palveluntarjoajaa tarkistamaan, onko DLS-linjan tila kunnossa.

V5. Jos olet kokeillut kaikkia yllä mainittuja ehdotuksia eikä ongelma ole ratkennut, ota yhteys tekniseen tukeen.

40

K3. Mitä voin tehdä, jos en pysty käyttämään Internetiä?

V1. Varmista, että puhelin- ja Ethernet-kaapeli on kytketty oikein.
V2. Kokeile kirjautua modeemireitittimen verkkohallintasivulle oletusosoitteella http://tplinkmodem.net. Jos voit, kokeile seuraavia vastauksia. Jos et voi, määritä tietokone hankkimaan IP-osoite automaattisesti modeemireitittimeltä.
V3. Ota yhteys Internet-palveluntarjoajaan ja tarkista, että VPI/VCI (tai VLAN ID), yhteystyyppi, tilin käyttäjätunnus ja salasana ovat oikeat. Jos eivät ole, käytä oikeita asetuksia ja yritä uudelleen.
V4. Palauta modeemireititin tehdasasetuksiin ja määritä modeemireititin uudelleen tämän pikaoppaan ohjeiden mukaisesti.
V5. Jos olet kokeillut kaikkia yllä mainittuja ehdotuksia eikä ongelma ole ratkennut, ota yhteys tekniseen tukeen.

K4. Mitä voin tehdä, jos unohdan salasanani?

- Web management-sivun salasana:

V. Nollaa reititinFAQ > K5 mukaisesti ja luo sitten salasana tuleville kirjautumisyrityksille tai käytä joidenkin reitinten kohdalla sanaa admin sekä käyttäjätunnuksena että salasanana.

• Langattoman verkon salasana:

V1. Langattoman verkon oletussalasana/PIN on painettu modeemireitittimen tuotekilpeen.
V2. Jos langattoman verkon oletussalasana on vaihdettu, kirjaudu reitittimen verkonhallintasivulle ja nouda tai nollaa langattoman verkon salasana.

K5. Miten palautan modeemireitittimen tehdasasetuksiin?

V1. Kun modeemiretitin on päällä, paina sen RESET-painiketta, kunnes merkkivaloissa on selvä muutos, ja vapauta sitten painike.
V2. Kirjaudu modeemireitittimen verkkohallintasivulle ja siirry järjestelmän hallintasivulle palauttaaksesi modeemireitittimen tehdasasetuksiin.

Anslut maskinvaran

Turvallisuutta koskevat tiedot

• Pidä laite poissa vedestä, tulesta, kosteudesta ja kuumasta ympäristöstä.
• Älä yritä purkaa, korjata tai muuntaa laitetta. Jos tarvitset huoltoa, ota meihin yhteyttä.
• Älä käytä vioittunutta laturia tai USB-kaapelia laitteen lataamiseen.
• Älä käytä muita kuin suositeltuja latureita.
• Älä käytä laitetta paikassa, missä ei sallita langattomia laitteita.
• Sovitin asennetaan laitteiden lähelle ja helposti saataville.

Lue yllä olevat turvallisuustiedot ja noudata niitä käyttäessäsi laitetta. Emme voi taata, että laitteen virheellinen käyttö ei aiheuta onnettomuuksia tai vaurioita. Käytä tätä tuotetta varoen ja omalla vastuullasi. TP-Link kolmen vuoden rajoitettu tuotetakuu

Koskee vain TP-Link-merkkisiä tuotteita.

Lisätietoa takuuajasta, -käytännöstä ja -toimenpiteistä löydät osoitteesta https://www.tp-link.com/fi/support TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT MAAKOHTAISESTI.

SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISETKORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-Link takaa, että TP-Link-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- tai valmistusvirheitä normaalissa TP-Linkin ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä päivämäärästä lukien, jona loppukäyttäjä sen alun perin hankki.

Nederlands

TP-Link ilmoittaa täten, että tämä laite noudattaa direktiivien (EU)2015/863, 2014/53/EU, 2009/125/EY ja 2011/65/EU olennaisia vaatimuksia ja muita asianmukaisia ehtoja.

Alkuperäinen EU-säädöstenmukaisuusilmoitus on osoitteessa https://www.tp-link.com/en/support/ce/.
