Archer D5 - Router TP-LINK - Kostenlose Bedienungsanleitung

Produkttyp	DSL-Modem-Router
Marke	TP-Link
Modell	Archer D5
DSL-Technologie	VDSL/ADSL
Wi-Fi-Standard	IEEE 802.11ac/n/g/b/a
Wi-Fi-Geschwindigkeiten	Bis zu 300 Mbit/s (2,4 GHz) + 867 Mbit/s (5 GHz)
LAN-Ports	4 Ethernet-Ports 10/100/1000 Mbit/s
WAN-Port	1 Ethernet-Port 10/100/1000 Mbit/s
USB-Anschluss	1 USB-2.0-Anschluss
Stromversorgung	12 V DC, 1,5 A
Abmessungen (L×B×H)	242 × 160 × 35 mm (ca.)
Gewicht	330 g (ca.)
Hauptfunktionen	Integriertes DSL-Modem, WLAN-Router, Firewall, Kindersicherung, Gastnetzwerk, QoS
Drahtlossicherheit	WPA/WPA2, WPA-PSK/WPA2-PSK, WEP-Verschlüsselung
Fernverwaltung	Über Weboberfläche (http://tplinkmodem.net) und Tether-App
Mobile App	TP-Link Tether (iOS und Android)
Garantie	Herstellergarantie (siehe Verpackung oder TP-Link-Website)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Flüssigkeiten verwenden.
Nutzungssicherheit	Von Wasser, Feuer und Feuchtigkeit fernhalten. Nicht zerlegen.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer austauschbaren Teile. Für Reparaturen wenden Sie sich an den TP-Link-Support.

Häufig gestellte Fragen - Archer D5 TP-LINK

Was tun, wenn die Anmeldeseite nicht erscheint?

Überprüfen Sie, ob Sie http://tplinkmodem.net in die Adressleiste eingegeben haben. Andernfalls stellen Sie sicher, dass Ihr Computer automatisch eine IP-Adresse erhält. Versuchen Sie einen anderen Browser, starten Sie den Router neu oder deaktivieren und aktivieren Sie den Netzwerkadapter erneut.

Was tun, wenn der LED-Status nicht korrekt ist?

Überprüfen Sie die Anschlüsse (Telefonkabel und Stromversorgung). Setzen Sie den Router auf die Werkseinstellungen zurück. Versuchen Sie, den Router direkt ohne DSL-Filter an die Telefonbuchse anzuschließen. Kontaktieren Sie Ihren ISP, um die Leitung zu überprüfen.

Was tun, wenn ich keinen Internetzugang habe?

Stellen Sie sicher, dass die Kabel richtig angeschlossen sind. Melden Sie sich unter http://tplinkmodem.net an der Weboberfläche an. Überprüfen Sie die VCI/VPI-Einstellungen, den Verbindungstyp, den Benutzernamen und das Passwort bei Ihrem ISP. Setzen Sie den Router bei Bedarf zurück.

Was tun, wenn ich mein Passwort vergessen habe?

Für das Administrationskennwort setzen Sie den Router zurück, indem Sie die RESET-Taste gedrückt halten, bis die LEDs wechseln, und erstellen Sie dann ein neues Passwort oder verwenden Sie 'admin'. Für das WLAN-Passwort sehen Sie auf dem Etikett unter dem Produkt nach oder melden Sie sich an der Weboberfläche an, um es zu ändern.

Wie setze ich den Router auf die Werkseinstellungen zurück?

Halten Sie bei eingeschaltetem Router die RESET-Taste gedrückt, bis die LEDs blinken oder ihren Status ändern, und lassen Sie sie dann los. Sie können dies auch über die Weboberfläche unter Systemverwaltung tun.

Wie konfiguriere ich den Router als reinen Router (ohne Modem)?

Schließen Sie Ihr vorhandenes Modem über ein Ethernet-Kabel an den WAN-Port des Routers an. Melden Sie sich an der Weboberfläche an, gehen Sie zu WAN > WAN-Konfiguration und ändern Sie den physischen WAN-Typ entsprechend. Befolgen Sie die Anweisungen im Abschnitt 'Sie haben bereits ein Modem oder eine Box?'.

Wie verwende ich die Tether-App?

Laden Sie die TP-Link Tether-App aus dem App Store oder Google Play herunter. Verbinden Sie sich mit dem WLAN des Routers und öffnen Sie die App, um Ihre Geräte zu verwalten, die Kindersicherung, das WLAN usw. zu konfigurieren.

Welche Sicherheitshinweise sind zu beachten?

Halten Sie das Gerät von Wasser, Feuer, Feuchtigkeit und Wärmequellen fern. Versuchen Sie nicht, das Gerät zu zerlegen oder zu reparieren. Verwenden Sie nur das mitgelieferte Netzteil. Lesen Sie vor der Verwendung alle Sicherheitshinweise.

Wie aktualisiere ich die Firmware des Routers?

Melden Sie sich an der Weboberfläche des Routers an. Gehen Sie zu Systemverwaltung > Firmware-Update. Laden Sie die neueste Firmware von der TP-Link-Website herunter und befolgen Sie die Anweisungen zur Installation.

Wie ändere ich das WLAN-Passwort?

Melden Sie sich an der Weboberfläche des Routers an (http://tplinkmodem.net). Gehen Sie zu Drahtloseinstellungen oder WLAN. Ändern Sie das Passwort im entsprechenden Feld. Speichern Sie die Einstellungen und verbinden Sie Ihre Geräte mit dem neuen Passwort erneut.

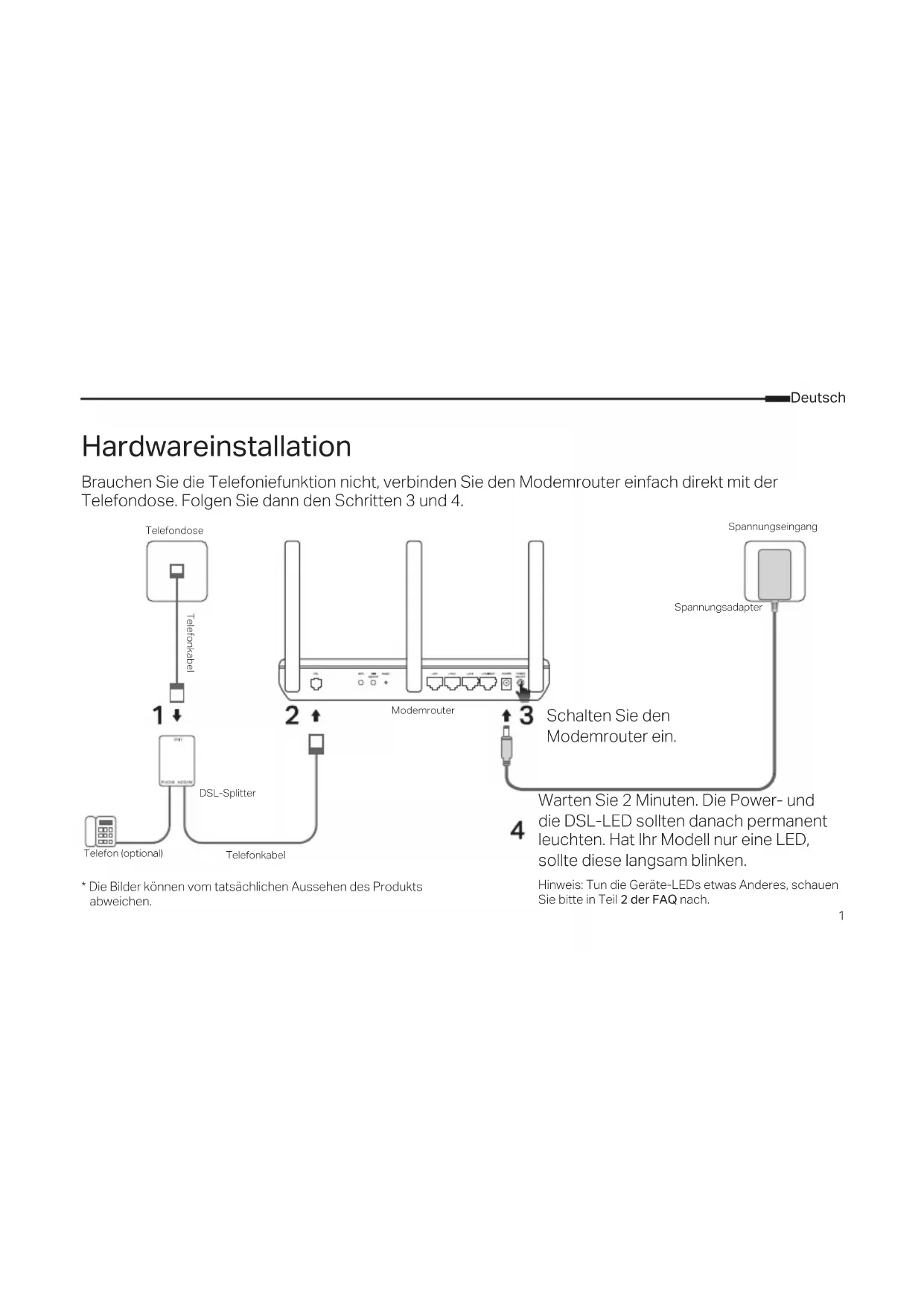

BEDIENUNGSANLEITUNG Archer D5 TP-LINK

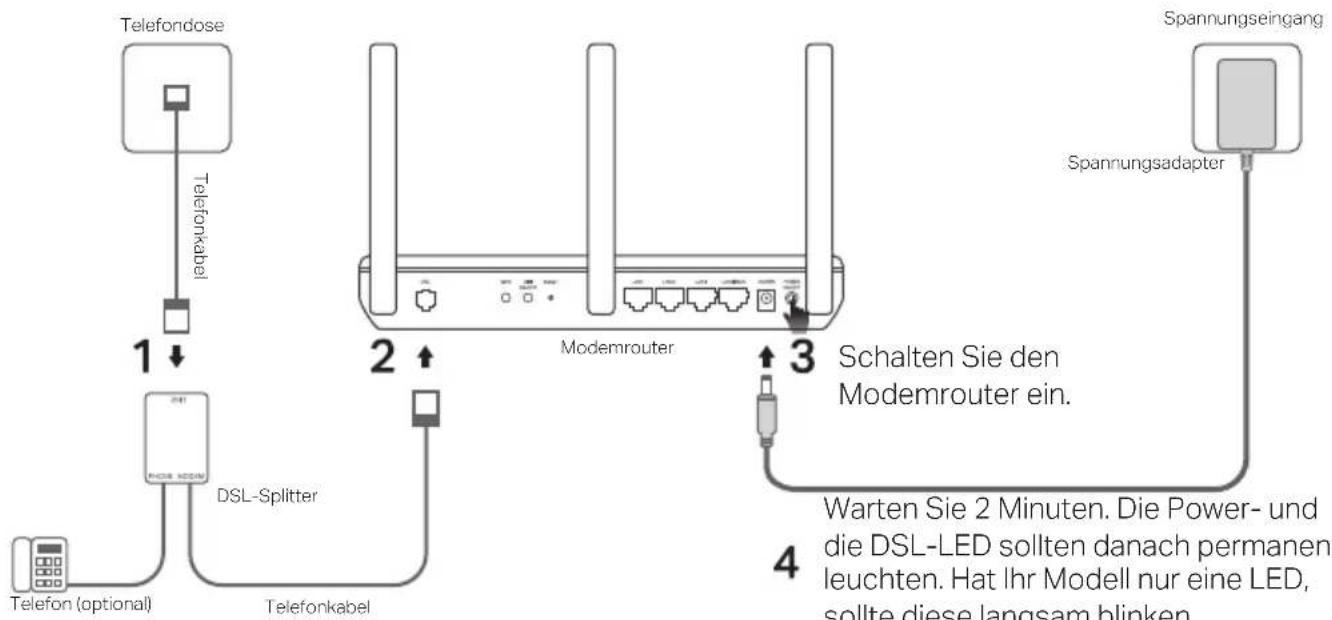

Brauchen Sie die Telefoniefunktion nicht, verbinden Sie den Modemrouter einfach direkt mit der Telefondose. Folgen Sie dann den Schritten 3 und 4.

* Die Bilder können vom tatsächlichen Aussehen des Produkts abweichen.

Warten Sie 2 Minuten. Die Power- und die DSL-LED sollten danach permanent leuchten. Hat Ihr Modell nur eine LED, sollte diese langsam blinken.

Hinweis: Tun die Geräte-LEDs etwas Anderes, schauen Sie bitte in Teil 2 der FAQ nach.

Konfigurieren via Webbrowser

1 Verbinden Ihres Computers mit dem Modemrouter über Kabel oder WLAN

Kabelgebunden

Verbinden Sie Ihren Computer mittels eines Ethernet-kabels mit einem der vier LAN-Ports.

Ethernetkabel

WLAN

Verbinden Sie sich drahtlos unter Verwendung der SSID (WLAN-Name) und des WLAN-Passworts (Wireless Password) vom Etikett auf der Unterseite des Modemrouters.

2 Konfigurieren des Modemrouters über einen Webbrowser

A Starten Sie Ihren Webbrowser und besuchen Sie http://tplinkmodem.net oder 192.168.1.1. Hinweis: Erscheint die Login-Seite nicht, schauen Sie bitte unter Teil 1 der FAQ (Häufig gestellte Fragen) nach.

http://tplinkmodem.net

B Vergeben Sie für zukünftige Logins ein eigenes Passwort oder verwenden Sie admin als Benutzername und Passwort.

C Starten Sie die Quick Setup (Schnellinstallation)/Quick Start und folgen Sie den Schritt-für-Schritt-Anweisungen, um die Erstkonfiguration zu tätigen.

Viel Spaß im Internet.

Sie haben bereits ein Modem?

Wenn Sie bereits ein Modem besitzen oder Ihr Internet direkt aus einer Ethernet-Steckdose kommt, können Sie in den WLAN-Router-Modus wechseln. Führen Sie die folgenden Schritte aus und richten Sie sie ein.

1 Anschluss Ihres Computers an den Router (LAN 1/2/3-Port) über eine drahtgebundene oder drahtlose Verbindung.

Hinweis: Die SSIDs (Netzwerknamen) und das drahtlose Passwort sind auf dem Produktetikett angegeben.

2 Konfiguration des Modem-Routers über einen Webbrowser.

A Starten Sie einen Webbrowser und geben Sie http://tplinkmodem.net oder 192.168.1.1 ein.

Hinweis: Erscheint die Login-Seite nicht, schauen Sie bitte unter Teil 1 der FAQ (Häufig gestellte Fragen) nach.

http://tplinkmodem.net

B Vergeben Sie für zukünftige Logins ein eigenes Passwort oder verwenden Sie admin als Benutzername und Passwort.

3 Anschluss des Modems an den WAN-Port des Routers über ein Ethernet-Kabel.

Modem Ethernetkabel Spannungs- adapter

4 Gehen Sie zu WAN > WAN-Konfiguration, um den WAN PHYSIKALISCHEN TYP zu ändern und die Einrichtung abzuschließen.

Viel Spaß im Internet.

Erweiterte Einstellungen werden im auf TP-Links offizieller Website www.tp-link.de erhältlichen Handbuch behandelt.

Tether-App

TP-Links App Tether bietet eine einfache Möglichkeit, Ihren Router zu verwalten. Sie können unerwünschte Geräte blockieren, die Kindersicherung einrichten, Ihre WLAN-Einstellungen konfigurieren usw.

Scannen Sie den QR-Code, um TP-Links App Tether vom Apple-App-Store oder Google Play herunterzuladen und zu installieren.

Hinweis: Tether wird noch nicht von allen Modellen unterstützt. Bitte überprüfen Sie die App-Beschreibung, bevor Sie die App installieren.

FAQ (Häufig gestellte Fragen)

F1. Was kann ich tun, wenn die Login-Seite nicht erscheint?

A1. Verfügt Ihr Computer über eine statische/feste IP-Adresse, konfigurieren Sie ihn so, dass er seine IP-Adresse automatisch vom Modemrouter bezieht.

A2. Stellen Sie sicher, dass Sie http://tplinkmodem.net korrekt eingegeben haben.

A3. Verwenden Sie einen anderen Webbrowser.

A4. Starten Sie Ihren Modemrouter neu.

A5. Deaktivieren und aktivieren Sie den verwendeten (W)LAN-Adapter.

F2. Was kann ich tun, wenn der LED-Status nicht korrekt ist?

A1. Überprüfen Sie Ihre Verkabelung. Stellen Sie sicher, dass Telefonkabel und Spannungsadapter korrekt angeschlossen sind.
A2. Setzen Sie Ihren Modemrouter auf Werkseinstellungen zurück.
A3. Entfernen Sie Ihren DSL-Splitter, verbinden Sie Ihren Modemrouter direkt mit der Telefondose und konfigurieren Sie ihn anhand der Anweisungen in dieser Schnellinstallationsanleitung neu.
A4. Kontaktieren Sie Ihren Internetdiensteanbieter, um sicherzustellen, dass Ihr DSL-Anschluss in Ordnung ist.
A5. Haben Sie all dies ausprobiert und das Problem besteht weiterhin, wenden Sie sich bitte an unseren Technischen Kundendienst.

F3. Was kann ich tun, wenn ich keinen Internetzugriff habe?

A1. Stellen Sie sicher, dass Telefon- und Ethernet-Kabel korrekt angeschlossen sind.
A2. Schauen Sie, ob Sie sich unter der Standardadresse http://tplinkmodem.net in den Modemrouter einloggen können. Falls ja, fahren Sie fort. Falls nein, konfigurieren Sie Ihren Computer so, dass er seine IP-Adresse automatisch vom Modemrouter bezieht.
A3. Fragen Sie bei Ihrem Internetdiensteanbieter nach, ob VPI/VCI-Werte, VLAN-ID, Verbindungstyp und Benutzerdaten korrekt sind. Korrigieren Sie diese gegebenenfalls.
A4. Setzen Sie Ihren Modemrouter auf Werkseinstellungen zurück und konfigurieren Sie ihn anhand der Anweisungen in dieser Schnellinstallationsanleitung neu.
A5. Haben Sie all dies ausprobiert und das Problem besteht weiterhin, wenden Sie sich bitte an unseren Technischen Kundendienst.
F4. Was kann ich tun, wenn ich mein Passwort vergessen habe?

- Handelt es sich um das Passwort der Weboberfläche:

A. Schauen Sie in Teil 5 der FAQ (Häufig gestellte Fragen), um herauszufinden, wie Sie Ihren Router zurücksetzen. Vergeben Sie dann für zukünftige Logins ein Passwort oder verwenden Sie admin als Benutzername und Passwort.

- Haben Sie Ihr WLAN-Passwort vergessen:

A1. Das Standard-WLAN-Passwort/PIN ist auf dem Aufkleber auf dem Gerät zu finden.
A2. Haben Sie das Passwort geändert, loggen Sie sich in die Weboberfläche Ihres Routers ein, um Ihr WLAN-Passwort einzusehen oder zu ändern.

F5. Wie setze ich meinen Modemrouter auf Werkseinstellungen zurück?

A1. Drücken Sie die RESET-Taste auf der Rückseite des Modemrouters, während dieser läuft. Leuchten alle LEDs auf, können Sie loslassen.
A2. Loggen Sie sich in die Weboberfläche Ihres Modemrouters ein und gehen Sie in die Systemverwaltung, um Ihren Modemrouter zurückzusetzen.

Sicherheitsinformationen

• Halten Sie das Gerät fern von Wasser, Feuchtigkeit, Feuer oder sehr warmen Umgebungen.
• Versuchen Sie nicht, das Gerät auseinanderzunehmen oder zu manipulieren.Wenn Sie Service benötigen, wenden Sie sich bitte an uns.
• Verwenden Sie kein beschädigtes Ladegerät oder USB-Kabel, um Ihren Akku zu laden.
• Verwenden Sie ausschließlich das empfohlene Ladegerät.
• Betreiben Sie das Gerät nur an Orten, wo dies erlaubt ist.
• Der Adapter muss in eine Steckdose nah am Gerät gesteckt werden und leicht zugänglich sein.

Bitte folgen Sie diesen Anweisungen, wenn sie das Gerät betreiben. Bei unsachgemäßer Verwendung können wir nicht garantieren, dass keine Unfälle oder Schäden auftreten. Behandeln Sie das Gerät pfleglich und auf eigene Gefahr.

Nur für Original-TP-Link-Produkte.

Informationen über die Garantiezeit, Regelungen finden Sie unter http://www.tp-link.de/support.html. und Verfahrensweisen

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-Link garantiert für einen einwandfreien Zustand von originalverpackten TP-Link-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.

English

Safety Information

TP-Link erklärt hiermit, dass dieses Gerät die Grundanforderungen und andere relevante Vorgaben der Richtlinien (EU)2015/863, 2014/53/EU, 2009/125/EG und 2011/65/EU erfüllt.

Die Original-EU-Konformitätserklärung kann in englischer Sprache hier heruntergeladen werden: https://www.tp-link.com/en/support/ce/.
