Archer D5 - Roteador TP-LINK - Manual de utilização gratuito

Tipo de produto	Roteador modem DSL
Marca	TP-Link
Modelo	Archer D5
Tecnologia DSL	VDSL/ADSL
Padrão Wi-Fi	IEEE 802.11ac/n/g/b/a
Velocidades Wi-Fi	Até 300 Mbps (2,4 GHz) + 867 Mbps (5 GHz)
Portas LAN	4 portas Ethernet 10/100/1000 Mbps
Porta WAN	1 porta Ethernet 10/100/1000 Mbps
Porta USB	1 porta USB 2.0
Alimentação	12 V CC, 1,5 A
Dimensões (L×P×A)	242 × 160 × 35 mm (aproximado)
Peso	330 g (aproximado)
Funções principais	Modem DSL integrado, roteador sem fio, firewall, controle parental, rede de convidados, QoS
Segurança sem fio	WPA/WPA2, WPA-PSK/WPA2-PSK, criptografia WEP
Gerenciamento remoto	Através da interface web (http://tplinkmodem.net) e aplicativo Tether
Aplicativo móvel	TP-Link Tether (iOS e Android)
Garantia	Garantia do fabricante (consulte a embalagem ou site da TP-Link)
Manutenção e limpeza	Limpe com um pano macio e seco. Não use líquidos.
Segurança de uso	Mantenha longe de água, fogo e umidade. Não desmonte.
Peças de reposição e reparabilidade	Nenhuma peça removível pelo usuário. Para reparo, entre em contato com o suporte TP-Link.

Perguntas frequentes - Archer D5 TP-LINK

O que fazer se a página de autenticação não aparecer?

Verifique se você digitou http://tplinkmodem.net na barra de endereços. Caso contrário, certifique-se de que seu computador obtém um endereço IP automaticamente. Tente outro navegador, reinicie o roteador ou desative e reative o adaptador de rede.

O que fazer se o estado dos LEDs não estiver correto?

Verifique as conexões (cabo telefônico e alimentação). Reinicie o roteador para as configurações padrão. Tente conectar o roteador diretamente à tomada telefônica sem filtro DSL. Entre em contato com seu ISP para verificar a linha.

O que fazer se eu não conseguir acessar a Internet?

Certifique-se de que os cabos estão conectados corretamente. Conecte-se à interface web em http://tplinkmodem.net. Verifique as configurações VCI/VPI, tipo de conexão, nome de usuário e senha com seu ISP. Reinicie o roteador, se necessário.

O que fazer se eu esqueci minha senha?

Para a senha da interface de administração, reinicie o roteador mantendo pressionado o botão RESET até que os LEDs mudem, em seguida, crie uma nova senha ou use 'admin'. Para a senha Wi-Fi, consulte a etiqueta na parte inferior do produto ou faça login na interface para alterá-la.

Como restaurar o roteador para as configurações padrão?

Com o roteador ligado, mantenha pressionado o botão RESET até que os LEDs pisquem ou mudem de estado, depois solte. Você também pode fazer isso pela interface de administração em Administração do sistema.

Como configurar o roteador apenas no modo roteador (sem modem)?

Conecte seu modem existente à porta WAN do roteador através de um cabo Ethernet. Faça login na interface web, vá em WAN > Configuração WAN e altere o tipo físico WAN conforme necessário. Siga as instruções da seção 'Você já tem um modem ou um roteador?'.

Como usar o aplicativo Tether?

Baixe o aplicativo TP-Link Tether na App Store ou Google Play. Conecte-se à rede Wi-Fi do roteador e abra o aplicativo para gerenciar seus dispositivos, configurar o controle parental, Wi-Fi, etc.

Quais são as instruções de segurança a serem seguidas?

Mantenha o dispositivo longe de água, fogo, umidade ou qualquer fonte de calor. Não tente desmontar ou reparar o dispositivo. Use apenas o carregador fornecido. Leia todas as instruções de segurança antes de usar.

Como atualizar o firmware do roteador?

Faça login na interface web do roteador. Vá em Administração do sistema > Atualização de firmware. Baixe o firmware mais recente do site da TP-Link e siga as instruções para instalá-lo.

Como alterar a senha do Wi-Fi?

Faça login na interface web do roteador (http://tplinkmodem.net). Vá em Configurações sem fio ou Wi-Fi. Altere a senha no campo apropriado. Salve as configurações e reconecte seus dispositivos com a nova senha.

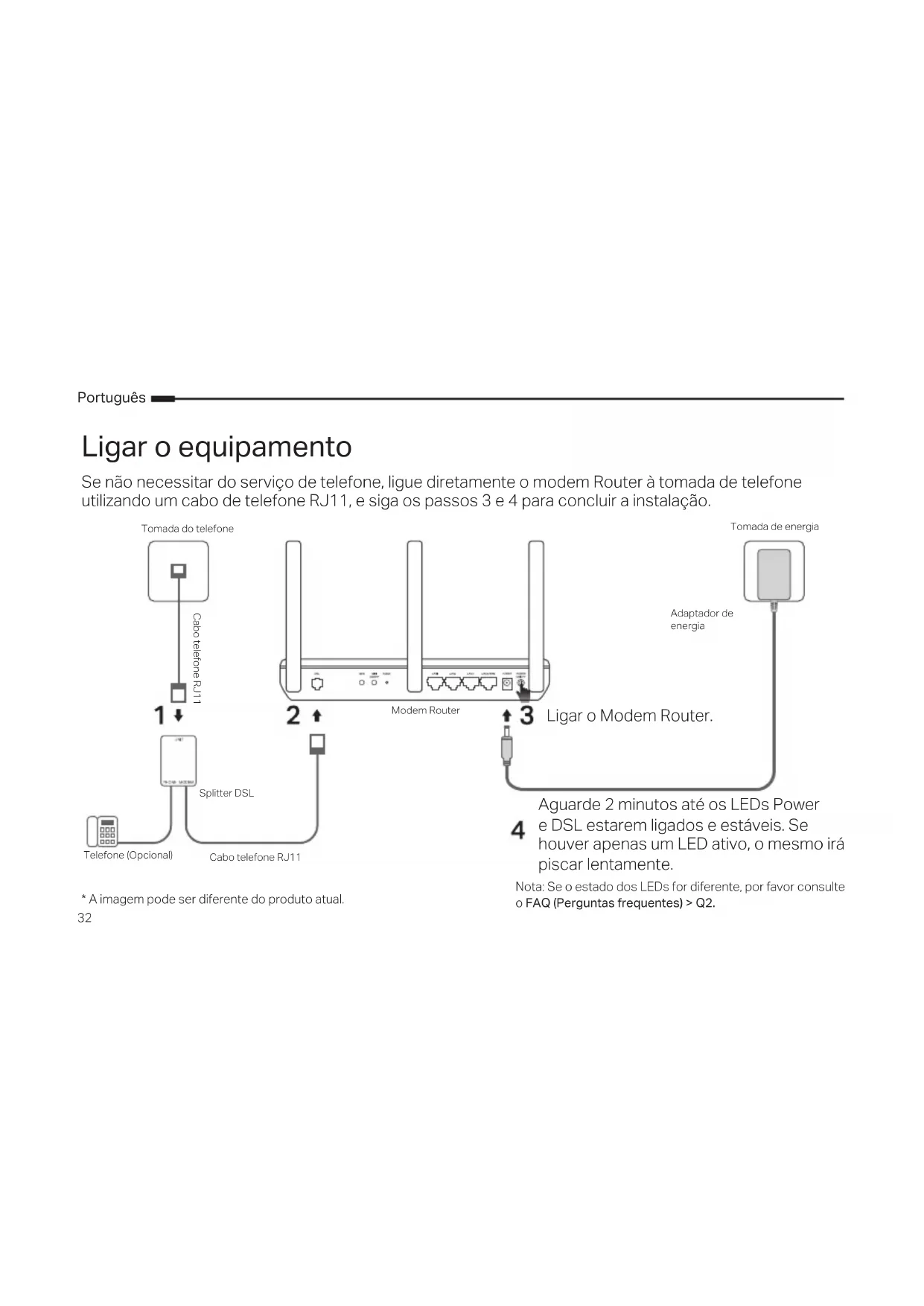

MANUAL DE UTILIZADOR Archer D5 TP-LINK

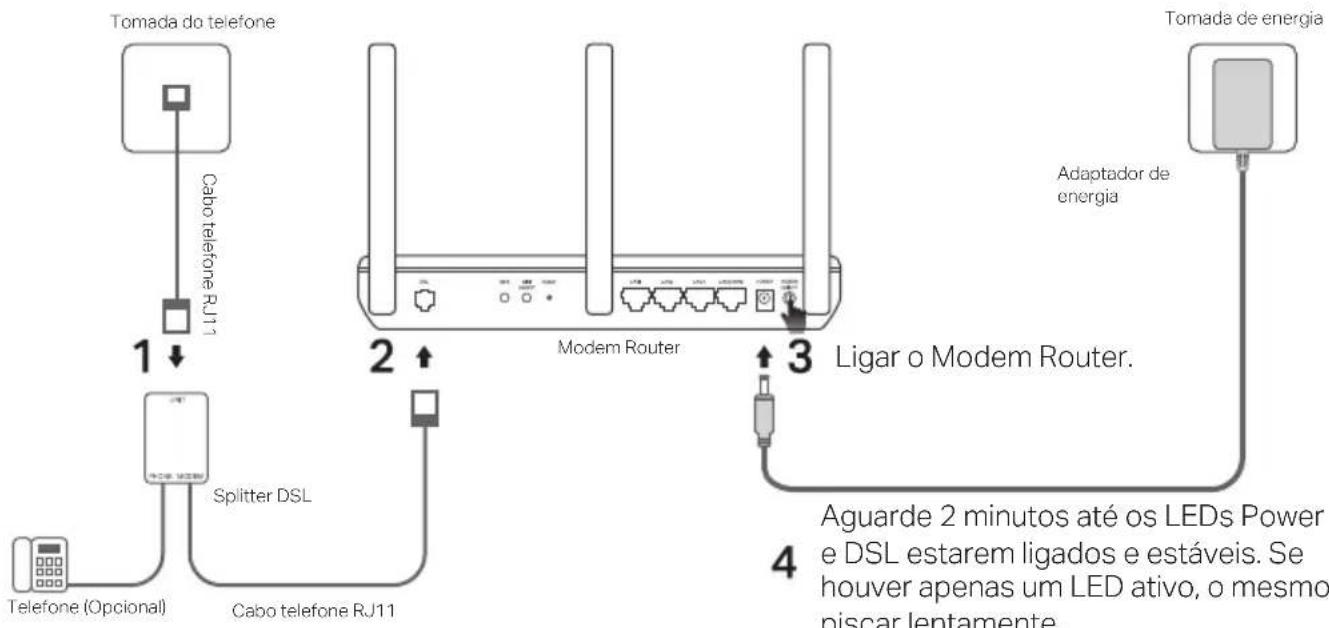

Se não necessitar do serviço de telefone, ligue diretamente o modem Router à tomada de telefone utilizando um cabo de telefone RJ11, e siga os passos 3 e 4 para concluir a instalação.

* A imagem pode ser diferente do produto atual.
Aguarde 2 minutos até os LEDs Power e DSL estarem ligados e estáveis. Se houver apenas um LED ativo, o mesmo irá piscar lentamente.
Nota: Se o estado dos LEDs for diferente, por favor consulte o FAQ (Perguntas frequentes) > Q2.

Configurar via Navegador Web

1 Ligue o seu computador ao modem Router via cabo de rede Ethernet ou por Wi-Fi

Por cabo

Ligue o seu computador por cabo de rede Ethernet a uma das portas LAN (1/2/3/4).

Cabo Ethernet

Wi-Fi

Ligue-se por Wi-Fi utilizando o SSID (nome da rede) e a palavra-passe Wi-Fi (Wireless Password), impressas na etiqueta do produto na parte inferior do router.

2 Configurar o modem Router via Navegador Web

A Digite http://tplinkmodem.net ou 192.168.1.1 na barra de endereço do seu Navegador Web.

Nota: Se não for apresentada a página de gestão do Router, por favor consulte o FAQ (Perguntas frequentes) > Q1.

http://tplinkmodem.net

B Crie uma nova palavra-passe para autenticar no futuro, ou utilize simplesmente admin para o utilizador e palavra-passe.

C Vá para a página Início Rápido (Quick Setup)/Início Rápido (Quick Start) e siga as instruções para completar a configuração inicial.

Pode agora desfrutar do seu acesso à Internet.

Já tem um Modem?

Caso já tenha um modem ou a sua internet seja disponibilizada por um ponto de rede Ethernet na parede, poderá mudar para modo Wireless Router. Siga os seguintes passos para configurar.

1 Conecte o seu computador ao router (portas LAN 1/2/3) através de cabo Ethernet ou por Wi-Fi.

Nota: O SSID (nome da rede) e password wireless estão impressos na etiqueta identificativa de produto.

2 Configure o router através da página de gestão.

A Abra o web browser da sua preferência e introduza http://tplinkmodem.net ou 192.168.1.1

Nota: Se não for apresentada a página de gestão do Router, por favor consulte o FAQ (Perguntas frequentes) > Q1.

http://tplinkmodem.net

B Crie uma nova palavra-passe para autenticar no futuro, ou utilize simplesmente admin para o utilizador e palavra-passe.

3 Conecte o modem à porta WAN usando um cabo Ethernet.

Modem Cabo Ethernet Adaptador de energia

4 Vá para WAN > Configuração WAN para alterar TIPO FÍSICO WAN e finalize a configuração.

Pode agora disfrutar do seu acesso à Internet. Para configurações avançadas, por favor consulte o Guia de Utilizador no site oficial da TP-Link em www.tp-link.com/pt/

Tether App

A app TP-Link Tether proporciona uma forma simples e intuitiva para gerir o seu Router. Poderá bloquear dispositivos indesejados, configurar o Controlo Parental, definições Wi-Fi e muito mais.

Pesquise o código QR para descarregar a App TP-Link Tether a partir da Apple App Store ou Google Play.

Nota: O Tether não é suportado por alguns routers. Verifique a descrição da aplicação antes de efetuar o download.

FAQ (Perguntas Frequentes)

Q1. O que posso fazer se a página de login não estiver disponível?

R1. Se o computador tiver um IP fixo, altere as definições da sua placa de rede para obter IP automaticamente a partir do modem router.

R2. Verifique se o endereço http://tplinkmodem.net está corretamente introduzido no seu explorador de internet e pressione Enter

R3. Utilize outro explorador de internet e tente novamente.

R4. Reinicie o seu modem Router e tente novamente.

R5. Desative e ative a sua placa de rede.

Q2. O que posso efetuar caso o LED de estado não estiver correto?

R1. Verifique as ligações por cabo e certifique-se que estão todas ligadas corretamente, incluindo a ligação telefónica e o adaptador de energia.

R2. Reponha as configurações de fábrica do seu modem router.

R3. Remova o splitter DSL e ligue diretamente o seu modem router à ficha telefónica. Reconfigure novamente o modem router seguindo os passos descritos no Guia Rápido de Configuração.

Português

R4. Contacte o seu ISP e verifique se a sua linha DSL está em bom estado.
R5. Se tentou todas as sugestões acima descritas e se ainda assim o problema se mantém, contacte o nosso suporte técnico.

Q3. O que fazer se não tiver acesso à internet?

R1. Certifique-se que o cabo telefónico e Ethernet estão ligados corretamente.
R2. Tente acessar à página de gestão do modem router usando o endereço por defeito http://tplinkmodem.net. Se conseguiu, tente as sugestões seguintes. Se não, altere as definições da sua placa de rede para obter IP automaticamente a partir do modem router.
R3. Consulte o seu ISP e certifique-se que todos os VPI/VCI (ou VLAN ID), tipo de ligação, nome de utilizador e senha estão corretos. Caso contrário, por favor corrija as definições e tente novamente.
R4. Reponha as definições de fábrica do modem router e reconfigure-o a partir das instruções no Guia de Configuração Rápido.
R5. Se tentou todas as sugestões acima descritas e se ainda assim o problema se mantém, contacte o nosso suporte técnico.

Q4. O que posso fazer se me esquecer da palavra-passe de acesso?

• Palavra-passe da página de gestão:
  R. Consulte o FAQ > Q5 para repor as definições do Router. Crie uma nova palavra-passe para utilizar nos futuros acessos ou utilize admin para o campo de utilizador e palavra-passe.
  • Palavra-passe da Rede Wi-Fi:
  R1. A palavra-passe/PIN por defeito da rede Wi-Fi, encontra-se impressa na etiqueta do produto do modem Router.
  R2. Se a palavra-passe por defeito da rede Wi-Fi tiver sido alterada, por favor aceda à interface de gestão Web do Router para obter ou redefinir a mesma.

Q5. Como efetuar o restauro para as definições de fábrica do modem router?

R1. Com o modem Router ligado à energia elétrica, pressione o botão RESET do modem router até verificar que existe uma alteração no comportamento dos LEDs, e de seguida liberte o botão.
R2. Autentique-se na interface de gestão Web do modem router, e aceda a System Management (Gestão de Sistema) para report as definições de fábrica do modem router.

Informação de Segurança

• Mantenha o dispositivo afastado da água, fogo, humidade e ambientes quentes.
• Não tente abrir, reparar ou modificar o dispositivo. Se precisar de assistência, contacte-nos.
• Não utilize um carregador ou cabo USB danificado para carregar o dispositivo.
• Não utilize carregadores que não sejam os recomendados.
• Não utilize este dispositivo em locais onde dispositivos Wi-Fi não são autorizados.
• O adaptador deve ser instalado perto do equipamento e estar acessível.

Por favor leia e siga as instruções de segurança acima quando operar o dispositivo. Não é garantido que acidentes ou estragos possam ocorrer devido à utilização incorreta do produto. Por favor utilize este produto corretamente.

Apenas para Produtos da Marca TP-Link.

Para obter informações sobre o período de procedimentos, visite https://www.tp-link.com/pt/supportgarantia, política e

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS).

ATÉ AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES.

A TP-Link fornece garantia a qualquer produto da marca TP-Link contido na embalagem original do produto, contra qualquer defeito nos materiais e construção, quando o mesmo é utilizado em condições normais e de acordo com as orientações fornecidas pela TP-Link, por um período definido pelo do serviço de apoio local a

partir da data de compra pelo utilizador final.

Suomi

A TP-Link declara que o Router Modem DSL sem fios está em conformidade com os requisitos essenciais e outras disposições relevantes das diretivas 2014/53/UE, 2009/125/CE, 2011/65/UE e (UE)2015/863.

A declaração original de conformidade UE pode ser encontrada em https://www.tp-link.com/en/support/ce/.
