Type de produit	Optique de visée Bushnell DOA
Caractéristiques techniques principales	Réticule DOA, ajustement de la parallaxe, lentilles traitées anti-reflets
Alimentation électrique	Non applicable (optique sans batterie)
Dimensions approximatives	Longueur : 30 cm, diamètre du tube : 25 mm
Poids	Environ 500 g
Compatibilités	Compatible avec la plupart des carabines standard
Type de batterie	Non applicable
Tension	Non applicable
Puissance	Variable selon le modèle (ex. 3-9x40)
Fonctions principales	Visée précise à longue distance, ajustement facile des réglages
Entretien et nettoyage	Utiliser un chiffon doux et un nettoyant pour optiques, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité des pièces de rechange via le service client Bushnell
Sécurité	Ne pas regarder directement le soleil à travers l'optique, manipuler avec soin
Informations générales utiles	Garantie limitée, consulter le manuel d'utilisation pour les spécifications détaillées

FOIRE AUX QUESTIONS - DOA BUSHNELL

Qu'est-ce que le BUSHNELL DOA ?

Le BUSHNELL DOA est un télescope de visée conçu pour offrir une précision et une clarté maximales lors de la chasse ou du tir.

Comment régler la réticule du BUSHNELL DOA ?

Pour régler la réticule, utilisez les boutons de réglage sur le télescope pour ajuster l'élévation et la dérive. Assurez-vous de le faire à une distance de tir appropriée.

Que faire si l'image est floue ?

Si l'image est floue, vérifiez que l'objectif est propre et que le système de mise au point est correctement ajusté. Tournez la molette de mise au point jusqu'à ce que l'image soit nette.

Comment nettoyer l'objectif du BUSHNELL DOA ?

Utilisez un chiffon en microfibre doux et un nettoyant pour lentilles pour enlever les salissures. Évitez d'utiliser des produits chimiques agressifs.

Le BUSHNELL DOA est-il étanche ?

Oui, le BUSHNELL DOA est conçu pour être résistant à l'eau, mais il est conseillé de ne pas l'exposer à des conditions extrêmes sans précautions.

Quelle est la garantie offerte avec le BUSHNELL DOA ?

Le BUSHNELL DOA est généralement accompagné d'une garantie limitée de 1 à 2 ans, mais il est conseillé de vérifier les détails spécifiques auprès du fabricant.

Comment monter le BUSHNELL DOA sur une arme ?

Utilisez des anneaux de montage compatibles et suivez les instructions du fabricant pour un montage sécurisé. Assurez-vous que le télescope est correctement aligné avec le canon.

Que faire si le BUSHNELL DOA ne s'ajuste pas correctement ?

Si le télescope ne s'ajuste pas, vérifiez que les réglages de dérive et d'élévation sont correctement effectués. Si le problème persiste, consultez le service client.

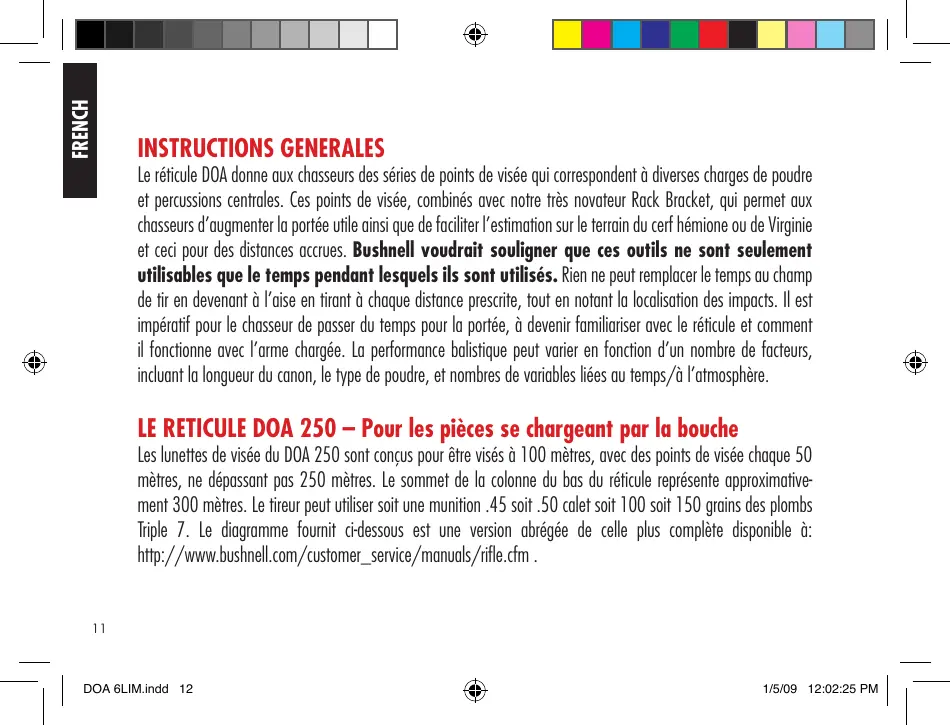

MODE D'EMPLOI DOA BUSHNELL

Le réticule DOA donne aux chasseurs des séries de points de visée qui correspondant à diverses charges de poudre et percussions centrales. Ces points de visée, combinés avec notre très novateur Rack Bracket, qui permet aux chasseurs d'augmenter la portée utile ainsi que de facilititer l'estimation sur le terrain du cerr hémione ou de Virginie et ceci pour des distances accrues. Bushnell vouldrait souligner que ces outils ne sont seulement utilisables que le temps pendant lesquels ils sont utilisés. Rien ne peut replacer le temps au champ de tir en devenant à l'aise en tirant à chaque distance prescrite, tout en notant la localisation des impacts. Il est imperatif pour le chasseur de passer du temps pour la portée, à开发商 familiariser avec le réticule et comment il fonctionne avec l'arme chargee. La performance balistique peut varier en fonction d'un nombre de facteurs, incluant la longueur du canon, le type de poudre, et nombres de variables liées au temps/à l'atmosphère.

LE RETICULE DOA 250 – Pour les pieces se chargeant par la bouche

Les lunettes de visée du DOA 250 sont conçus pour être visés à 100 metres, avec des points de visée chaque 50 metres, ne dépassant pas 250 metres. Le sommet de la colonne du bas du réticule représenté approximativement 300 metres. Le tireur peut utiliser soit une munition .45 soit .50 calet soit 100 soit 150 grains des plombs Triple 7. Le diagramme fournit ci-dessous est une version abrégée de cette plus complète disponible à: http://www.bushnell.com/customer_service/manuals/rifle.cfm.

La lunette de visée doit aussi être réglée sur le grossissement correct pour le dispositif balistique du réticule pour fonctionner correctement. Dans le cas d'une lunette de visée 3-9x 40mm, la molette de changement de puissance doit être régée à 9x pour que la fonction balistique et le Rack Bracket fonctionnent correctement.

DOA 250

Pèces se chargeant par la bouche en ligne

Basées sur une origine à 100 mètres et la balistique des charges magnum les plus courantes pour des "en ligne".

Comment utiliser le Réticule:

1. Viser à 100 mètres sur n'importequel réglage de grossissement
2. Désiminer la distance jusqu'à la cible. Pour une(Meilleure précision lors de la détermination de la distance, utilisen un Télemètre Laser Bushnell (Scout 1000 ARC, Legend 1200 ARC).
3. Régler le grossissement de la lunette de visée sur 9x (puissance 9).
4. Placer le point de visée approprié sur la cible désirée. Si on a déterminé que la cible était à 175 mètres, notamment directement entre le point de visée 150 mètres et le point de visée 200 mètres.

	Visée 100 mètes				Visée 150 mètes
	Marque 150 mètres	Marque 200 mètres	Marque 250 mètres	Marque 300 mètres	Marque 150 mètres	Marque 200 mètres	Marque 250 mètres	Marque 300 mètres
.45 cal 225 gr HP Stratifié Cuivré BC=.176 100 grains	150	200	250	300	180	225	275	300
.45 cal 225 gr HP Stratifié Cuivré BC=.176 150 grains	150	200	250	300	180	225	275	300
.50 cal 245 gr HP Stratifié Cuivré BC=.140 150 grains	150	200	250	300	180	225	275	300
.50 cal 295 gr HP Stratifié Cuivré BC=.168 150 grains	150	200	250	300	180	225	275	300
.50 cal 348 gr HP Stratifié Cuivré BC=.198 150 grains	150	200	250	300	180	225	275	300
.45 cal 225 gr AeroTip Stratifié Cuivré BC=.211 150 grains	150	200	250	300	180	225	275	300
.45 cal 275 gr AeroTip Stratifié Cuivré BC=.258 150 grains	150	200	250	300	180	225	275	300
.45 cal 300 AeroTip Platine BC=.278 100 grains	150	200	250	300	180	225	275	300
.50 cal 223 gr AeroTip Stratifié Cuivré BC=.142 150 grains	150	200	250	300	180	225	275	300
.50 cal 245 gr AeroTip Stratifié Cuivré BC=.161 150 grains	150	200	250	300	180	225	275	300
.50 cal 270 AeroTip Platine BC=.192 150 grains	150	200	250	300	180	225	275	300
.50 cal 295 gr AeroTip Stratifié Cuivré BC=.186 100 grains	150	200	250	300	180	225	275	300
.50 cal 295 gr AeroTip Stratifié Cuivré BC=.186 150 grains	150	200	250	300	180	225	275	300
.50 cal 300 gr AeroTip Platine BC=.214 150 grains	150	200	250	300	180	225	275	300

LE RETICULE DOA 250 - Pour les pieces à percussion centrale

Conçu pour être utilisé avec les cartouches des fusils à percution centrale les plus populaires, le réticule DOA 600 à pour but d'être visé à 100 mètres, et fournir des points de visée pour chaque 100 mètres supplémentaires jusqu'à 600 mètres. L'utilisateur peut viser à 100 mètres sur n'importe quel réglage de grossissement, mais pour que le dispositif du réticule balistique fonctionne correctement, le grossissement de la lunette de visée doit être régled à la puissance correcte. Les réglages corrects pour les lunettes de visée qui incluent le réticule DOA sont comme suit:

Si vous lunette de visée est un:	Utiliser ce réglage de puissance:
3-9x 40	9x
4-12x 40	12x
2.5-16x 42	16x
4.5-30x 50	20x

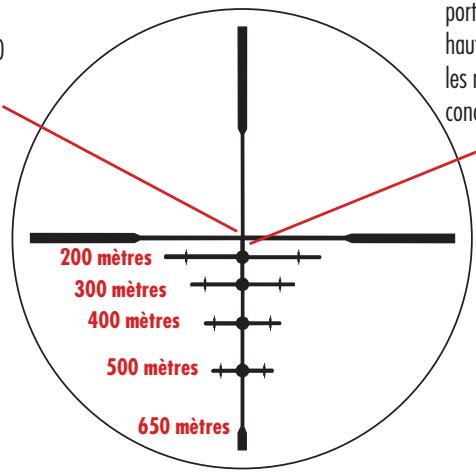

DOA 600 Carabines à percultion centrale

Basées sur une origine à 100
mètres et la balistique des
combinaisons de charge/
balle les plus courantes pour
la chasse des biches.

Avec les points MOA comme les points de visée longue portée, le DOA offre un plus haut niveau de précision que les réticules à métrage étendu concurrent.

Comment utiliser le Réticule:

1. Viser à 100 mètres pour n'imporce quel grossissement
2. Détérminer la distance jusqu'à la cible. Pour une meilleure précision lors de la détermination de la distance, utiliser un Télémètre Laser Bushnell (Scout 1000 ARC, Legend 1200 ARC).
3. Positionner le grossissement au réglage approprié.
4. Placer le point de visée approprié sur la cible désirée. Si vous déterminez que votre cible doit être à 350 mètres, développer le point de visée entre 300 et 400 mètres.

Le réticule DOA 600 fonctionnera avec n'importe laquelle de ces munitions:

.223 Win 55 gr

.7mm WSM, 150 gr.

.243 Win, 95 gr.

.30-06 Sprg, 150 gr.

.25-06 Rem 115 gr

.300 Winchester Mag, 180 gr.

.270 Win, 130 gr.

.300 WSM, 180 gr.

.270 WSM, 150 gr.

.338 Win, 200 gr.

.7mm Rem Mag, 150 gr

Ce n'est seulement qu'une liste partielles des munitions qui sont balistiquement compatibles avec le réticule. Pour une liste complète de toutes les munitions compatibles avec la technologie du réticule DOA 600, veillez consulter: http://www.bushnell.com/customer_service/manuals/rifle.cfm

COMMENT FONCTIONNE LE RACK BRACKET

Dans son travail pour aider les chasseurs, Bushnell regarde les problèmes qui ont ete rencontre, pour la plupart d'entre eux, sur le terrain. Le jugement de terrain pour une cerf, specialement via un grossissement peut etre extrement difficile. Pour aider au jugement de terrain des cerfs hemione ou de Virginie nous avons incorpore des series de lignes qui s'etendent au dela de chaque point de visee. Chaque ligne mesure 24 pouces pour chaque distance respective. Il y aura aussi deux « marques hachees » sur chaque ligne qui mesure 17 pouces entre elles. Pourquoi avons nous choisi 24^ et 17^ ? Aprese une recherche prolongee il a ete déterminé que 24 poucesrepresenteda largeur moyenne des bois du cerf hemione et 17 pouces etait la largeur moyenne des oreilles du cerf de Virginie.Avec un temps donne pour juger un animal, un chasseur peut maintainant obtenir une estimation de la largeur du support, et une possible longueur de dent. Les estimations Rack Bracket sont uniquement des references et ne sont peut etre pas exacts.Noter qu'il est de la seule responsabilité du chasseur de prender la decidision finale surquelque animalexploite.Vevilz you referrer aux lois locales et /ou nationales a propos des normes de la largeur des bois pour I'exploitation des animaux.C'est la responsabilité des chasseurs d'etre bien informés et de respecter tous les reglements.

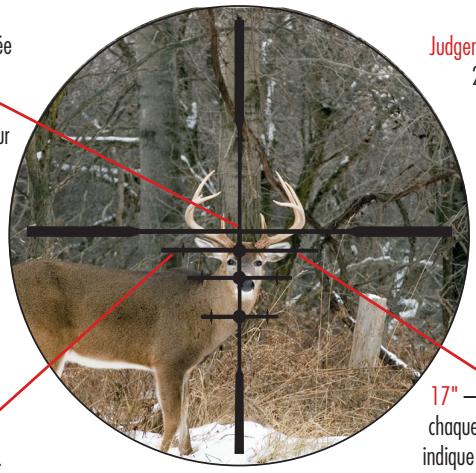

Le Systeme Rack Bracket

Augmenter la taille et placer le en bas avec le Rock Bracket.

Basé sur la lunette de visée régée à la puissance maxime. Par exemple, une lunette de visée 3-9x aura besoin d'être à 9x pour la précision du Rack Bracket.

Judgement - Utiliser les mesures 24^ et 17^ pour estimer la largeur du chevreuil. Si les bois rentrent, vous avez une estimation précise de la portée.

24" - Tous les réticules à métrage étendu mesure 24," la distance moyenne bout à bout entre les bois d'un cerf hémione.

17^ - Les marques verticales sur chaque réticule à métrage étendu indique la distance moyenne entre les bois du cerf de Virginie.

1. Determiner la distance d'un cerf hemione ou un cerf de Virginie. Pour la mesure de la distance la plus précise, utiliser un Télemètre Laser Bushnell (pour deGXIeurs résultats, un mode de compensation de portée d'angle (ARC) est recommendé par exemple, le Scout 1000 ARC, Legend 1200 ARC, etc.).
2. Tournier la molette de puissance de la lunette de visée vers la position appropriée.
3. Si la distance correspond à un des points de visée给你们 pouvez utiliser le Rack Bracket pour étaillonner la largeur des bois.
