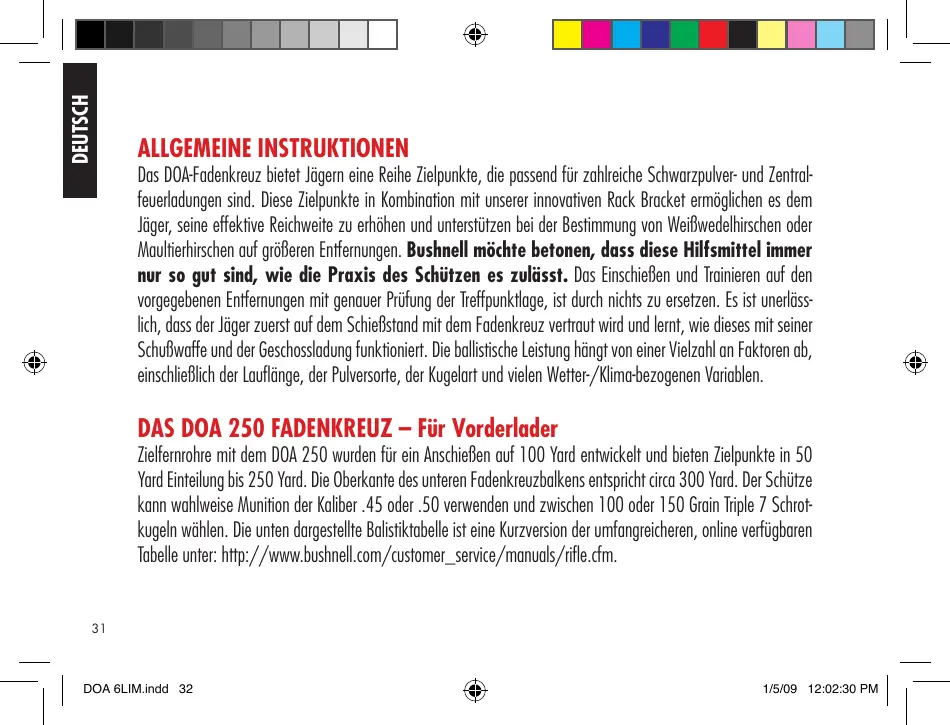

DOA 6LIM.indd 31 1/5/09 12:02:30 PM DEUTSCH ALLGEMEINE INSTRUKTIONEN Das DOA-Fadenkreuz bietet Jägern eine Reihe Zielpunkte, die passend für zahlreiche Schwarzpulver- und Zentralfeuerladungen sind. Diese Zielpunkte in Kombination mit unserer innovativen Rack Bracket ermöglichen es dem Jäger, seine effektive Reichweite zu erhöhen und unterstützen bei der Bestimmung von Weißwedelhirschen oder Maultierhirschen auf größeren Entfernungen. Bushnell möchte betonen, dass diese Hilfsmittel immer nur so gut sind, wie die Praxis des Schützen es zulässt. Das Einschießen und Trainieren auf den vorgegebenen Entfernungen mit genauer Prüfung der Treffpunktlage, ist durch nichts zu ersetzen. Es ist unerlässlich, dass der Jäger zuerst auf dem Schießstand mit dem Fadenkreuz vertraut wird und lernt, wie dieses mit seiner Schußwaffe und der Geschossladung funktioniert. Die ballistische Leistung hängt von einer Vielzahl an Faktoren ab, einschließlich der Lauflänge, der Pulversorte, der Kugelart und vielen Wetter-/Klima-bezogenen Variablen. DAS DOA 250 FADENKREUZ – Für Vorderlader Zielfernrohre mit dem DOA 250 wurden für ein Anschießen auf 100 Yard entwickelt und bieten Zielpunkte in 50 Yard Einteilung bis 250 Yard. Die Oberkante des unteren Fadenkreuzbalkens entspricht circa 300 Yard. Der Schütze kann wahlweise Munition der Kaliber .45 oder .50 verwenden und zwischen 100 oder 150 Grain Triple 7 Schrotkugeln wählen. Die unten dargestellte Balistiktabelle ist eine Kurzversion der umfangreicheren, online verfügbaren Tabelle unter: http://www.bushnell.com/customer_service/manuals/rifle.cfm.

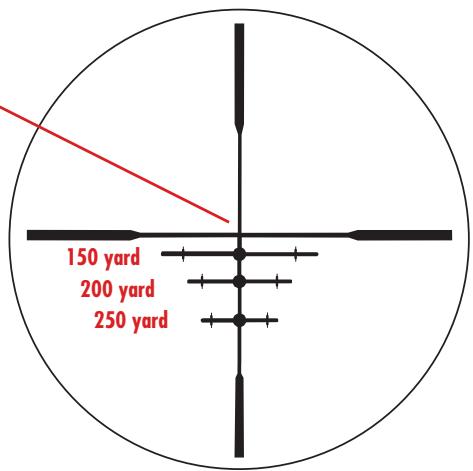

DOA 6LIM.indd 32 1/5/09 12:02:30 PM Das Zielfernrohr muss weiterhin auf die korrekte Vergrößerung entsprechend der ballistischen Merkmale des Fadenkreuzes eingestellt sein, um korrekt zu funktionieren. Bei einem 3-9x 40 mm Zielfernrohr muss die Leistungswählscheibe auf 9x gestellt werden, damit die ballistische Funktion und die Rack Bracket korrekt funktionieren. DOA 250 Inline-Vorderlader Auf der Basis eines 100 Yard Anschiessens und den Ballistiken der gebräuchlisten Magnumladungen für Inlines (innenliegende Zündung). 150 yard 200 yard 250 yard

DOA 6LIM.indd 33 1/5/09 12:02:30 PM .45 ca .45 ca Und so wird das Fadenkreuz verwendet: .50 ca

1. Anschießen auf 100 Yard bei einer beliebigen Vergrößerung

2. Bestimmung der Distanz zum Ziel. Für eine größtmögliche Genauigkeit bei der Entfernungsbestimmung

verwenden Sie einen Bushnell Laser Rangefinder (Scout 1000 ARC, Legend 1200 ARC).

3. Stellen Sie die Vergrößerung des Zielfernrohrs auf 9x (9-fach).

4. Richten Sie den entsprechenden Zielpunkt auf das gewünschte Ziel aus. Wenn das Ziel auf 175 Yard bestimmt

wurde, halten Sie direkt zwischen den 150 Yard Zielpunkt und den 200 Yard Zielpunkt. .50 ca .50 ca .45 ca .45 ca .45 ca .50 ca .50 ca .50 ca .50 ca .50 ca .50 ca

DOA 6LIM.indd 35 1/5/09 12:02:30 PM DAS DOA 600 FADENKREUZ-Für Zentralfeuergewehre Das DOA 600 Fadenkreuz wurde für die Verwendung mit den heute am häufigsten benutzten Zentralfeuer-Gewehrpatronen entwickelt. Es sollte auf 100 Yard angeschossen werden und bietet Zielpunkte in 100 Yard Inkrementen bis 600 Yard. Der Benutzer kann bei beliebiger Vergrößerung auf 100 Yard anschießen. Um jedoch die korrekte Funktion der ballistischen Fadenkreuzfunktion zu gewährleisten, muss die Vergrößerung des Zielfernrohrs auf die richtige Leistung eingestellt sein. Die korrekten Einstellungen für Zielfernrohre mit einem DOA-Fadenkreuz sind wie folgt: Wenn Sie das folgende Zielfernrohr verwenden: 3-9x 40 4-12x 40 2.5-16x 42 4.5-30x 50 Wählen Sie diese Leistungseinstellung: 12x 16x 20x

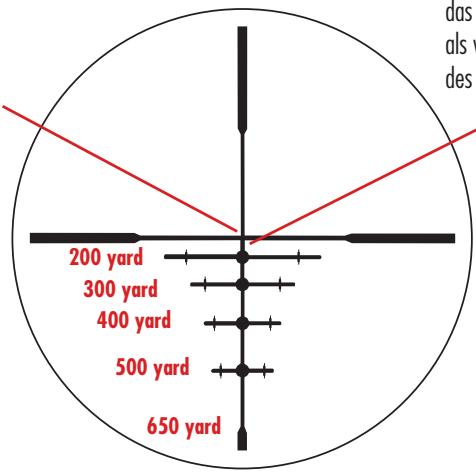

DOA 6LIM.indd 36 1/5/09 12:02:30 PM DOA 600 Zentralfeuergewehre Auf der Basis einer 100 Yard Fleckeinstellung und den Ballistiken der heutezutage beliebtesten Kugel-/ Ladungskombinationen zur Rotwildjagd. Mit den MOA-Dots als Weitbereichszielpunkte bietet das DOA eine höhere Präzision als vergleichbare Fadenkreuze des Wettbewerbs. 200 yard 300 yard 400 yard 500 yard 650 yard

DOA 6LIM.indd 37 1/5/09 12:02:30 PM Und so wird das Fadenkreuz verwendet:

1. ASchießen Sie bei beliebiger Vergrößerung auf 100 Yard an

2. Bestimmen Sie die Entfernung zum Ziel. Für eine größtmögliche Genauigkeit bei der Entfernungsbestimmung

verwenden Sie einen Bushnell Laser Rangefinder (Scout 1000 ARC, Legend 1200 ARC).

3. Stellen Sie die Vergrößerung korrekt ein.

4. Richten Sie den entsprechenden Zielpunkt auf das gewünschte Ziel. Wenn das Ziel auf 350 Yard bestimmt

• wurde, halten Sie direkt zwischen den 300 Yard Zielpunkt und den 400 Yard Zielpunkt Das DOA 600 Fadenkreuz kann mit den folgenden Munitionsladungen verwendet werden: .223 Win 55 gr .7mm WSM, 150 gr p. 243
• Win, 95 gr p. 30
• -06 Sprg, 150 gr p. 25
• -06 Rem 115 gr .300 Winchester Mag, 180 gr p. 270
• Win, 130 gr p. 300
• WSM, 180 gr p. 270
• WSM, 150 gr p. 338
• Win, 200 gr mm Rem Mag, 150 gr p. 7

DOA 6LIM.indd 38 1/5/09 12:02:30 PM Dies ist nur eine auszugsweise Liste der Munition, für die das Fadenkreuz ballistisch passend ist. Für eine vollständige Liste aller mit der DOA 600 Fadenkreuztechnologie kompatibler Munitionsarten besuchen Sie bitte: http://www.bushnell.com/customer_service/manuals/rifle.cfm

UND SO FUNKTIONIERT DIE RACK BRACKET

Zur Unterstützung von Jägern konzentrierte sich Bushnell auf die Probleme, mit denen Jäger bei der Bestimmung konfrontiert werden. Die Bestimmung von Rotwild, insbesondere durch Vergrößerungsansicht, kann sich äußerst schwierig gestalten. Um bei der Bestimmung von Weißwedelhirschen oder Maultierhirschen zu unterstützen, haben wir eine Reihe von Linien eingefügt, die aus dem Zielpunkt herausragen. Jede Linie misst in der entsprechenden Distanz 24 Zoll. Weiterhin gibt es zwei “Rautenzeichen” an jeder Linie, die 17 Zoll abgrenzen. Warum haben wir uns für 24” und 17” entschieden? Nach intensiven Forschungen wurde festgestellt, dass die durchschnittliche Ohrenbreite eines Maultierhirsches 24 Zoll beträgt und die durchschnittliche Ohrenbreite des Weißwedelhirsches 17 Zoll. Vorausgesetzt, dass sich der Jäger ausreichend Zeit zur Bestimmung eines Tieres nimmt, kann er nun eine Schätzung der Geweihbreite und möglicherweise sogar der Sprossenlängen vornehmen. Rack Bracket Schätzungen dienen nur zur Referenz und können ungenau sein. Beachten Sie, dass es allein in der Verantwortung des Jägers liegt, das Tier endgültig zu bestimmen, dass er erlegen möchte. Bitte beachten Sie Ihre lokalen und/oder staatlichen Vorschriften bezüglich der Geweihbreitestandards für erlegte Tiere. Es liegt in der Verantwortung des Jägers, sich das entsprechende Wissen anzueignen und sämtliche Bestimmungen einzuhalten.

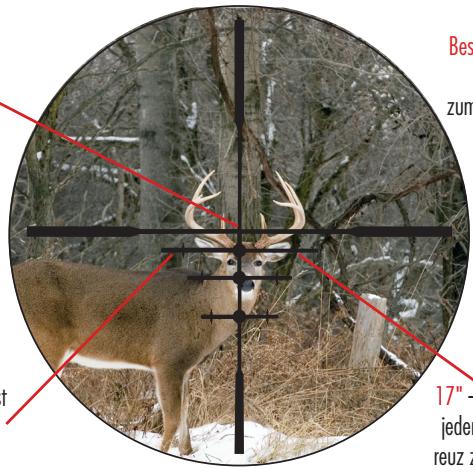

DOA 6LIM.indd 39 1/5/09 12:02:31 PM Das Rack Bracket System Mit der Rack Bracket jetzt mühelos Einschätzen und Erlegen. Das Zielfernrohr muss hierzu auf der höchsten Einstellung stehen. Ein 3-9x Zielfernrohr muss beispielsweise auf 9x eingestellt sein, damit die Rack Bracket genau misst. 24" – Alle erweiterten YardFadenkreuze messen 24,” das ist die durchschnittliche Spitzen-zuSpitzen Entfernung der Ohren eines Maultierhirsches. Bestimmung – Verwenden Sie die 24” und 17” Maße zum Abmessen der Bockbreite. Wenn die Ohren passen, haben Sie eine genaue Entfernungsschätzung. 17" – Die Rautenmarkierung an jedem erweiterten Yard-Fadenkreuz zeigt den Abstand zwischen den Ohren eines durchschnittliches Weißwedelhirsches an.

1. Bestimmung der Distanz zu einem Weißwedel- oder Maultierhirsch. Für genaueste Entfernungsmessungen

wird die Verwendung eines Bushnell Laser Rangefinders (für beste Ergebnisse ein Modell mit Winkelbereichskompensierung) empfohlen, zum Beispiel den Scout 1000 ARC, Legend 1200 ARC etc).

2. Stellen Sie die Leistungsscheibe des Zielfernrohrs auf die korrekte Position.

3. Wenn die Entfernung einen der vorgeschriebenen Zielpunkte erfüllt, können Sie die Rack Bracket zum Messen

der Geweihbreite verwenden.
