DOA - Ottica di mira BUSHNELL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Mirino di puntamento con reticella DOA
Marca	BUSHNELL
Modello	DOA (DOA 250 / DOA 600)
Ingrandimento	Variabile a seconda del modello: 3-9x, 4-12x, 2.5-16x, 4.5-30x
Diametro dell'obiettivo	40 mm, 42 mm o 50 mm a seconda della versione
Reticella	DOA (Drop Operating Assist) con punti di mira a gradini e Rack Bracket
Regolazione dell'ingrandimento	Ghiera di potenza: posizione 9x, 12x, 16x o 20x a seconda del modello per funzionamento balistico
Tipo di mira	Centro del reticolo a 100 metri (origine); punti aggiuntivi per 150, 200, 250, 300 m (DOA 250) o fino a 600 m (DOA 600)
Funzioni principali	Stima della distanza tramite Rack Bracket (larghezza palco 24" per wapiti, 17" tra le orecchie per cervo dalla coda bianca); compensazione della caduta del proiettile
Compatibilità munizioni (DOA 250)	Armi ad avancarica: .45 cal, .50 cal, cariche 100 o 150 grani, varie pallottole
Compatibilità munizioni (DOA 600)	Percussione centrale: .223 Win, .243 Win, .270 Win, .30-06, .300 Win Mag, .338 Win, ecc.
Precisione balistica	Richiede la regolazione dell'ingrandimento alla potenza massima per corrispondere alle curve di caduta
Manutenzione e pulizia	Pulire le lenti con un panno morbido e un prodotto adatto; non smontare l'ottica
Sicurezza	Controllare sempre il montaggio sull'arma; utilizzare su armi appropriate; rispettare le leggi locali
Ricambi e riparabilità	Contattare il servizio clienti Bushnell per riparazioni; nessun ricambio disponibile per il fai-da-te
Accessori consigliati	Telemetro laser Bushnell Scout 1000 ARC, Legend 1200 ARC per misurazione ottimale della distanza
Utilizzo	Caccia alla grossa selvaggina (cervo, capriolo, ecc.); verificare la distanza e utilizzare il punto di mira appropriato

Domande frequenti - DOA BUSHNELL

Cos'è la reticella DOA?

La reticella DOA (Drop Operating Assist) è progettata per offrire punti di mira corrispondenti a diverse distanze, facilitando la compensazione della caduta del proiettile. Include un sistema Rack Bracket per stimare la distanza dalla larghezza del palco o delle orecchie del cervo.

Come regolare il mirino DOA per un uso corretto?

Per i modelli variabili, l'ingrandimento deve essere regolato alla potenza massima (9x per un 3-9x, 12x per un 4-12x, ecc.) affinché il reticolo balistico funzioni precisamente. Mirare prima a 100 metri con qualsiasi ingrandimento, poi regolare l'ingrandimento e utilizzare i punti di mira corrispondenti alla distanza.

Quali distanze copre la reticella DOA 250?

Il DOA 250 è progettato per distanze fino a 250 metri, con punti di mira ogni 50 metri (100, 150, 200, 250 m). La sommità della colonna inferiore rappresenta circa 300 metri. È destinato alle armi ad avancarica.

Quali distanze copre la reticella DOA 600?

Il DOA 600 consente tiri fino a 600 metri, con punti di mira ogni 100 metri (100, 200, 300, 400, 500, 600 m). È progettato per carabine a percussione centrale.

Come utilizzare il Rack Bracket per stimare la distanza?

Il Rack Bracket utilizza linee di 24 pollici (larghezza media del palco del wapiti) e segni verticali distanziati di 17 pollici (larghezza media delle orecchie del cervo dalla coda bianca). Posizionare l'animale nel reticolo, regolare l'ingrandimento finché la larghezza corrisponde, quindi leggere la distanza stimata.

Posso utilizzare il DOA con qualsiasi munizione?

No, la reticella DOA è calibrata per cariche e pallottole specifiche. Per il DOA 250, si consigliano cariche .45/.50 cal con 100 o 150 grani. Per il DOA 600, un elenco di munizioni compatibili include .223 Win, .243 Win, .270 Win, .30-06, .300 Win Mag, ecc. Consultare il sito Bushnell per un elenco completo.

È necessario un telemetro laser per utilizzare il DOA?

Sebbene il Rack Bracket fornisca una stima, un telemetro laser come il Bushnell Scout 1000 ARC o il Legend 1200 ARC è consigliato per una misurazione precisa della distanza, specialmente a lunga gittata.

Come mantenere il mio mirino Bushnell DOA?

Pulire le lenti con un panno morbido non lanuginoso e un prodotto specifico per ottiche. Evitare solventi aggressivi. Non smontare mai il corpo del mirino. Riporre in un luogo asciutto e al riparo da urti.

Posso utilizzare il mirino DOA su qualsiasi arma?

Il mirino deve essere montato su un'arma appropriata e stabile. Assicurarsi che il montaggio sia solido e che il mirino sopporti il rinculo del proprio calibro. Per armi ad alta potenza, verificare la compatibilità.

Dove trovare l'elenco completo delle munizioni compatibili con il DOA 600?

L'elenco completo è disponibile sul sito Bushnell all'indirizzo: http://www.bushnell.com/customer_service/manuals/rifle.cfm. Troverai anche tabelle balistiche dettagliate.

MANUALE UTENTE DOA BUSHNELL

Il reticolo DOA offre ai cacciatori una series di punti di mira adatti a vari fucili a polvere nera e ad innesco centrale. Questi punti di mira, associati al nostro innovativo sistema Rack Bracket per la misurazione dell'ingombro della base del trofeo, permiettono ai cacciatori di allungare la loro linea di tiro e li aiuita a valutare sul Campo i cervi mulo o alla coda bianca,anche a notevoli distanze.Bushnell ricorda che,quantio più ci si eserciterà con gli strumenti,tanto più i risultati saranno miglioriori.Nulla cui sosituire il tempo trascorso sul Campo di tiro sparando bene a ciascuna delle distanze prescritte, e tenendo nota della caduta del proiettile. E estremamente importante che i cacciatori si esercitino sul Campo di tiro, acquisiscano familiarità con il reticolo e con il suo funzionamento in base all'arma e alla carica utilizzata. La resa balistica cui variate in base ad una series di fattori, inclusa la lunghezza della canna del fucile, il tipo di polvere, il tipo di pallottola, e molte altre variabili legate al tempo/condizioni atmosferiche.

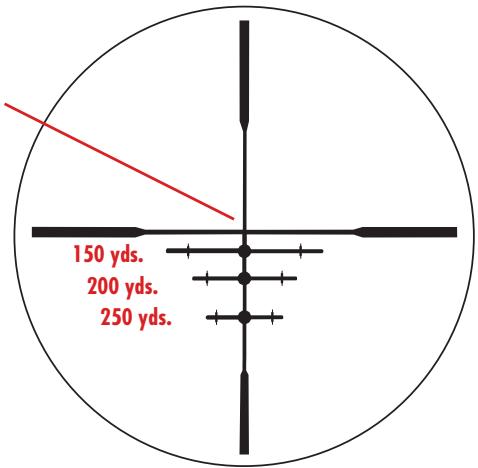

RETICOLO DOA 250 - per fucili ad avancarica

I telescori con reticolo DOA 250 vanno azzerati a 100 iarde, con punti di mira calibrati agli 50 iarde, fino a 250 iarde. L'asse verticale inferiore del reticolo rappresenta circa 300 iarde. Il tiratore può utilizzare munizioni calibro .45 o .50, e pallottole Triple 7 da 100 o 150 grani. Il grafico balistico fornito qui sotto è una versione ridotta di quello completo disponibile online su: http://www.bushnell.com/customer_service/manuals/rifle.cfm.

Il cannocchiale deve essere regolato sull'ingrandimento giusto perché il reticolo balistico funzioni correttamente. Nel caso di un cannocchiale 3-9x 40mm, l'anello di regolazione dell'ingrandimento deve essere impostato su 9x perché le funzioni balistica e Rack Bracket funzionino correttamente.

Azzerati a 100 iarde, e la balistica delle più comuni cariche pesanti per fucili ad avancarica.

DOA 250 Fucili ad avancarica

Come usare il reticolo:

1. Tarare la distanza di tiro a 100 iarde con qualsiasi ingrandidento
2. Stabilire la distance dal bersaglio. Per determinare la distance con la massima accuratezza, usare un telemetro laser Bushnell (Scout 1000 ARC, Legend 1200 ARC).
3. Impostare l'ingrandimento del cannocchiale su 9x (ingrandimento 9).
4. Prendere il punto di mira appropriato sul bersaglio desiderato. Se l'obiettivo è stato individuato ad una distanza di 175 iarde, Maintainere il punto di mira tra 150 iarde e 200 iarde.

	Taratura100 iarde				Taratura150 iarde
	Marcatura150 iarde	Marcatura200 iarde	Marcatura250 iarde	Marcatura300 iarde	Marcatura150 iarde	Marcatura200 iarde	Marcatura250 iarde	Marcatura300 iarde
cal.45 225 gr HP ricoperta in rame BC=.176 100 grani	150	200	250	300	180	225	275	300
cal.45 cal 225 gr HP ricoperta in rame BC=.176 150 grani	150	200	250	300	180	225	275	300
cal.50 245 gr HP ricoperta in rame BC=.140 150 grani	150	200	250	300	180	225	275	300
cal.50 295 gr HP ricoperta in rame BC=.168 150 grani	150	200	250	300	180	225	275	300
cal.50 348 gr HP ricoperta in rame BC=.198 150 grani	150	200	250	300	180	225	275	300
cal.45 225 gr AeroTip ricoperta in rame BC=.211 150 grani	150	200	250	300	180	225	275	300
cal.45 275 gr AeroTip ricoperta in rame BC=.258 150 grani	150	200	250	300	180	225	275	300
cal.45 300 Aero Tip Platinum BC=.278 100 grani	150	200	250	300	180	225	275	300
cal.50 223 gr Aero Tip ricoperta in rame BC=.142 150 grani	150	200	250	300	180	225	275	300
cal.50 245 gr AeroTip ricoperta in rame BC=.161 150 grani	150	200	250	300	180	225	275	300
cal.50 270 Aero Tip Platinum BC=.192 150 grani	150	200	250	300	180	225	275	300
cal.50 295 gr AeroTip ricoperta in rame BC=.186 100 grani	150	200	250	300	180	225	275	300
cal.50 295 gr AeroTip ricoperta in rame BC=.186 150 grani	150	200	250	300	180	225	275	300
cal.50 cal 300 gr Aero Tip Platinum BC=.214 150 grani	150	200	250	300	180	225	275	300

44

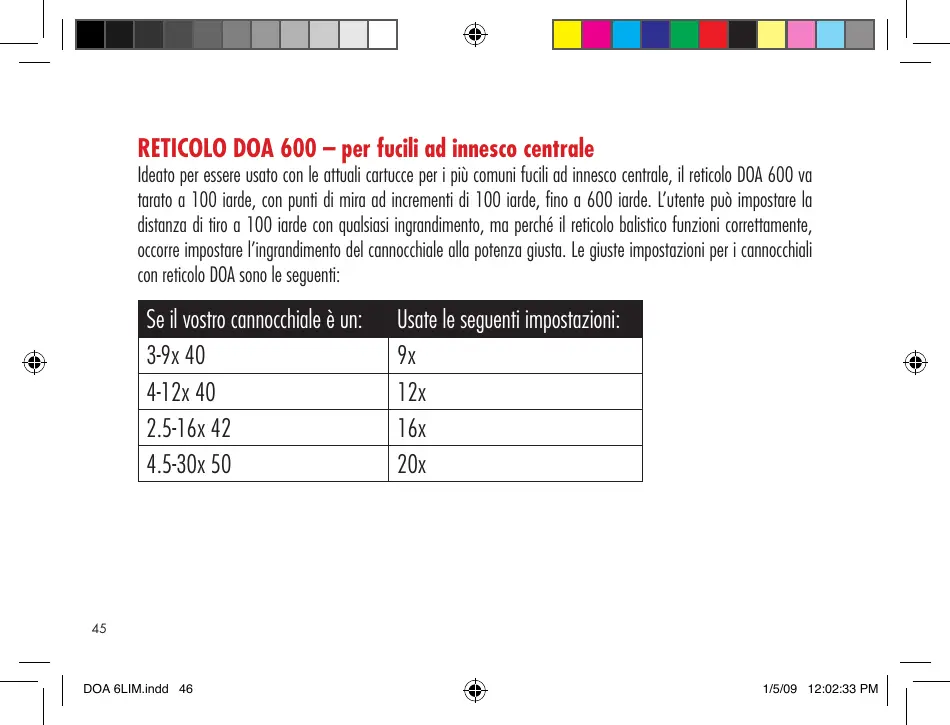

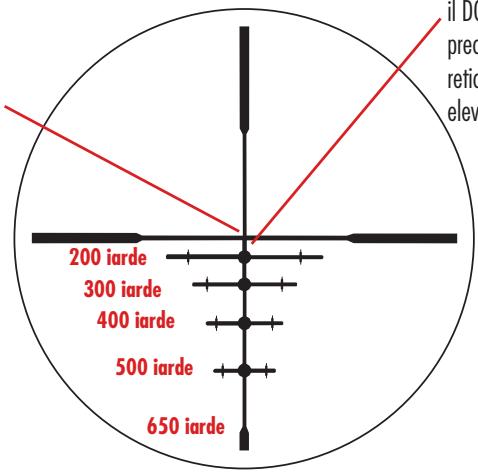

RETICOLO DOA 600 - per fucili ad innesco centrale

Ideato per essere usato con le attuali cartucce per i più comuni fucili ad innesco centrale, il reticolo DOA 600 va tarato a 100 iarde, con punti di mira ad incrementi di 100 iarde, fino a 600 iarde. L'utente poto impostare la distanza di tiro a 100 iarde con qualsiasi ingrandido, ma perché il reticolo balistico funzioni correttamente, occorre impostare l'ingrandimento del cannocchiale alla potenza giusta. Le giuste impostazioni per i cannocchiali con reticolo DOA sono le seguenti:

Se il vostro cannocchiale è un:	Usate le seguenti impostazioni:
3-9x 40	9x
4-12x 40	12x
2.5-16x 42	16x
4.5-30x 50	20x

Azzerati a 100 iarde, e la balistica delle più popolari combinazioni palla/carica attuali per la caccia al cervo.

DOA 600 Fucili ad innesco centrale

Utilizzando i punti MOA come puncti di mira a lunga distanza, il DOA offre un livello di precisione superiore rispetto ai reticoli ottici su distance molto elevate della concorrenza.

Come usare il reticolo:

1. Impostare la distanza di tiro a 100 iarde con agli impostazione di ingrandimento
2. Stabilire la distanza dal bersaglio. Per determinare la distanza con la massima accuratezza, usare un telemetro laser Bushnell (Scout 1000 ARC, Legend 1200 ARC).
3. Impostare l'ingrandimento sui parametri appropriati.
4. Prendere il punto di mira appropriato sul bersaglio desiderato. Se I'obiettivo è stato individuato ad una distance di 350 iarde, Maintainere il punto di mira tra 300 iarde e 400 iarde

É possible usare il reticolo DOA 600 con i seguenti calibri:

.223 Win 55 gr

.7mm WSM, 150 gr.

.243 Win, 95 gr.

.30-06 Sprg, 150 gr.

.25-06 Rem 115 gr

.300 Winchester Mag, 180 gr.

.270 Win, 130 gr.

.300 WSM, 180 gr.

.270 WSM, 150 gr.

.338 Win, 200 gr.

.7mm Rem Mag, 150 gr

Questo è solo un elenco parziale delle munizioni con cui il reticolo è balisticamente compatible. Per un elenco completeness di tutte le munizioni compatibili con il reticolo DOA 600, visitare il site: http://www.bushnell.com/customer_service/manuals/rifle.cfm

COME FUNZIONA L'OPZIONE RACK BRACKET

Nel tentativo di venire incontrato ai cacciatori, Bushnell ha esaminato molti dei problemmi cheassi si trovano a dover affrontare sul Campo. Giudicare un cervo sul Campo, specialmente tramite l'ingrandimento, più risultare estremamente difficile. Per consentire la valutazione sul Campo di cervi muli e nella coda bianca, abbiamo incorprio nel reticolo unaserie di linee che partono da ciasmuntipo di mira. Ogni linea misura 24 pollici alla rispettiva distanza. Su ogni linea vi saranno inoltre due "trattini" che distano 17 polici l'uno dall'alto.Perché abbiamo scelto le distance 24^ e 17^ ?Approbondite ricerche hanno dimostrato che 24 pollici è la misura della distanza media tra gli orechi di un cervo mulo e 17 pollici quella tra gli orecchi di un cervo alla coda bianca.Disponendo di tempo a sufficientza, un cacciatore cui adesso stimare la larghezza dell'ingombro della base del trofeo dell'animale, e persino la lunghezza delle corna. Le stime in questione sono solo a scopo di riferimento e si danno come indicative. Si prega di notare che spetta al cacciatore la decisione finale in merito all'abbattimento di un animale. Si prega di fare riferimento alle norme locali e/o statali in merito alla larghezza delle corna degli animali da abbattere. E responsabilità del cacciatore conoscere e osservare tutte le norme in materia.

IlsystemaRackBracket

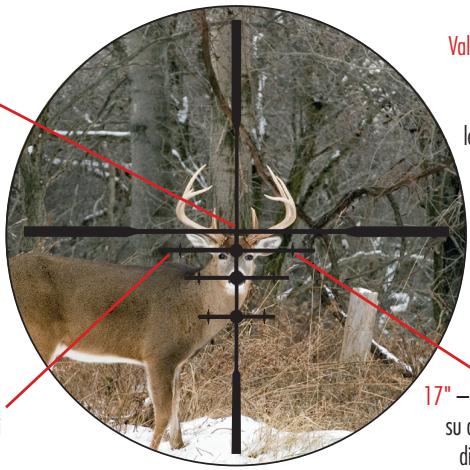

Misura il cervo e abbattilo con ilsystema Rack Bracket.

Da usare con il disposito di
puntamento e caccia impostato
alla massima potenza.
Ad esempio, un cannocchiale
da caccia 3-9x dovrebbe essere
impostato su un ingrandimento
9x per ottenere una misurazione
accurata con ilsystema
Rack Bracket.

24" - Tutti i reticoli ottici su
distanze molto elevate misurano 24^ , la distanza compresa tra gli
orechi di un cervo mulo medio.

Valutazione - Usare le misure 24^ e 17^ per misurare la larghezza del cervo. Se le orecchie corrispondono, si avvi una stima accurata della distanza di tiro.

17" - I trattini su ciascun reticolo su distanze elevate indicano la distance tra le orecchie di un cervo a coda bianca medio.

1. Come stabilire la distance di un cervo alla coda bianco o di cervo mulo. Per una misurazione quanto più accurata delle distance, usare un telemetro laser Bushnell (per risultati ottimali, si consiglia di usare un modello con compensazione angolare della distance (ARC) - ad esempio, lo Scout 1000 ARC, il Legend 1200 ARC, etc).
2. Ruotare l'anello de ingrandimento del cannocchiale portandolo sulla giusta posizione.
3. Se la distanza corrisponde ad uno dei puniti di mira indicati, potete utilizzato la funzione Rack Bracket per misurare la larghezza delle corna.
