Tipo de producto	Mira telescópica con retícula DOA
Marca	BUSHNELL
Modelo	DOA (DOA 250 / DOA 600)
Aumento	Variable según modelo: 3-9x, 4-12x, 2.5-16x, 4.5-30x
Diámetro del objetivo	40 mm, 42 mm o 50 mm según versión
Retícula	DOA (Drop Operating Assist) con puntos de mira escalonados y Rack Bracket
Ajuste del aumento	Rueda de potencia: posición 9x, 12x, 16x o 20x según modelo para funcionamiento balístico
Tipo de mira	Centro de la retícula a 100 metros (origen); puntos adicionales para 150, 200, 250, 300 m (DOA 250) o hasta 600 m (DOA 600)
Funciones principales	Estimación de distancia por Rack Bracket (ancho de astas 24" para ciervo mulo, 17" entre orejas para venado cola blanca); compensación de caída de bala
Compatibilidad de municiones (DOA 250)	Armas de avancarga: .45 cal, .50 cal, cargas 100 o 150 granos, diversas balas
Compatibilidad de municiones (DOA 600)	Percusión central: .223 Win, .243 Win, .270 Win, .30-06, .300 Win Mag, .338 Win, etc.
Precisión balística	Requiere ajuste del aumento a la potencia máxima para corresponder a las curvas de caída
Mantenimiento y limpieza	Limpiar las lentes con un paño suave y un producto adecuado; no desmontar la óptica
Seguridad	Siempre verificar el montaje en el arma; usar en armas apropiadas; respetar las leyes locales
Piezas de repuesto y reparabilidad	Contactar al servicio técnico de Bushnell para reparaciones; no hay piezas de repuesto disponibles para el usuario
Accesorios recomendados	Telémetro láser Bushnell Scout 1000 ARC, Legend 1200 ARC para medición de distancia óptima
Uso	Caza mayor (ciervo, corzo, etc.); verificar la distancia y usar el punto de mira apropiado

Preguntas frecuentes - DOA BUSHNELL

¿Qué es la retícula DOA?

La retícula DOA (Drop Operating Assist) está diseñada para ofrecer puntos de mira correspondientes a diferentes distancias, facilitando la compensación de la caída de la bala. Incluye un sistema Rack Bracket para estimar la distancia a partir del ancho de las astas o de las orejas del ciervo.

¿Cómo ajustar la mira DOA para un uso correcto?

Para los modelos variables, el aumento debe ajustarse a la potencia máxima (9x para un 3-9x, 12x para un 4-12x, etc.) para que la retícula balística funcione con precisión. Apunte primero a 100 metros con cualquier aumento, luego ajuste el aumento y use los puntos de mira correspondientes a la distancia.

¿Qué distancias cubre la retícula DOA 250?

El DOA 250 está diseñado para distancias de hasta 250 metros, con puntos de mira cada 50 metros (100, 150, 200, 250 m). La parte superior de la columna inferior representa aproximadamente 300 metros. Está destinado a armas de avancarga.

¿Qué distancias cubre la retícula DOA 600?

El DOA 600 permite disparos hasta 600 metros, con puntos de mira cada 100 metros (100, 200, 300, 400, 500, 600 m). Está diseñado para carabinas de percusión central.

¿Cómo usar el Rack Bracket para estimar la distancia?

El Rack Bracket utiliza líneas de 24 pulgadas (ancho promedio de las astas del ciervo mulo) y marcas verticales espaciadas 17 pulgadas (ancho promedio de las orejas del venado cola blanca). Coloque el animal en la retícula, ajuste el aumento hasta que el ancho coincida, luego lea la distancia estimada.

¿Puedo usar el DOA con cualquier munición?

No, la retícula DOA está calibrada para cargas y balas específicas. Para el DOA 250, se recomiendan cargas .45/.50 cal con 100 o 150 granos. Para el DOA 600, una lista de municiones compatibles incluye .223 Win, .243 Win, .270 Win, .30-06, .300 Win Mag, etc. Consulte el sitio web de Bushnell para obtener una lista completa.

¿Se necesita un telémetro láser para usar el DOA?

Aunque el Rack Bracket proporciona una estimación, se recomienda un telémetro láser como el Bushnell Scout 1000 ARC o Legend 1200 ARC para una medición precisa de la distancia, especialmente a larga distancia.

¿Cómo mantener mi mira Bushnell DOA?

Limpie las lentes con un paño suave sin pelusa y un producto específico para óptica. Evite disolventes agresivos. Nunca desmonte el cuerpo de la mira. Guárdela en un lugar seco y protegida de golpes.

¿Puedo usar la mira DOA en cualquier arma?

La mira debe montarse en un arma apropiada y estable. Asegúrese de que el montaje sea sólido y que la mira soporte el retroceso de su calibre. Para armas de alta potencia, verifique la compatibilidad.

¿Dónde encontrar la lista completa de municiones compatibles con el DOA 600?

La lista completa está disponible en el sitio web de Bushnell en la dirección: http://www.bushnell.com/customer_service/manuals/rifle.cfm. Allí también encontrará tablas balísticas detalladas.

MANUAL DE USUARIO DOA BUSHNELL

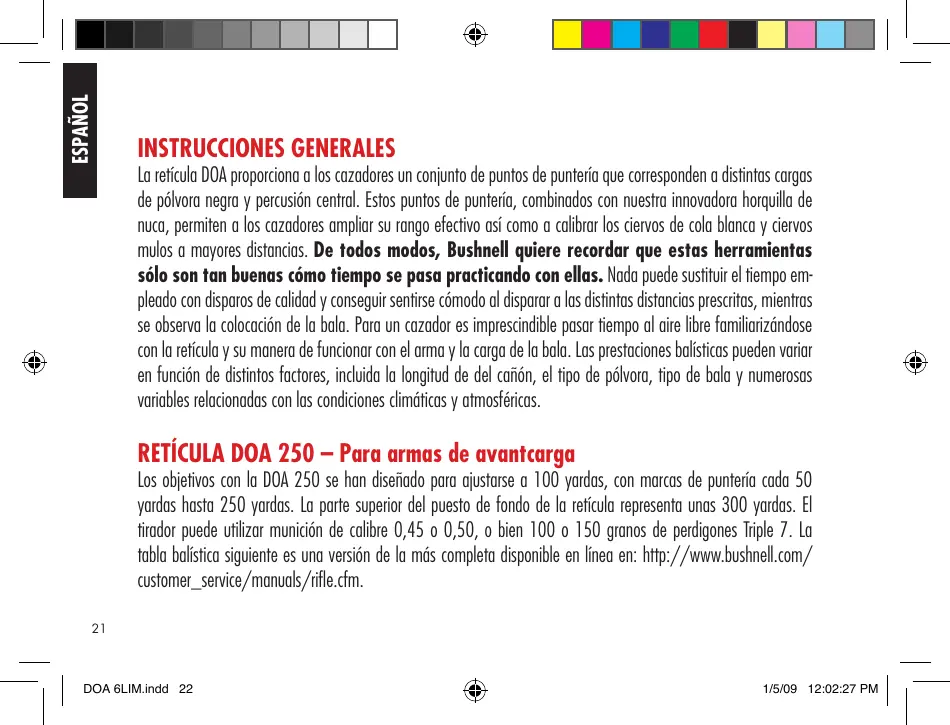

La refúcula DOA proportionsiona los cazadores un Conjunto de punto de puntería que corresponden a distinctas cargas de pólvora negra y percésión central. Estos punto de puntería, combinados con这是我们 innovadoras horquilla de nuca, permiten a los cazadores ampliar su rango efectivo asi como a calibrar los ciervos de cola blanca y ciervos mulos a mayores distancias. De todosmos, Bushnell quiere recordar que estas herramrientas sólo son tan buena como tiempo se pasa practicando con ellas. Nada pueda sustituir el tiempo empleado con disparos de calidad y conseiguer sentirse como al disparar las distincas prescritas, cuando se observa la colocación de la bala. Para un cazador es imprescindible pagar tiempo al aire libre familiarizándose con la refúcula y su lengura deFuncionar con el arma y la carga de la bala. Las prestaciones balísticas poden variar en función de distinctos factores, incluida la longitud del cañon, el tipo de pólvora, tipo de bala y numerousas variables relacionadas con las conditiones climácticas y atmósfericas.

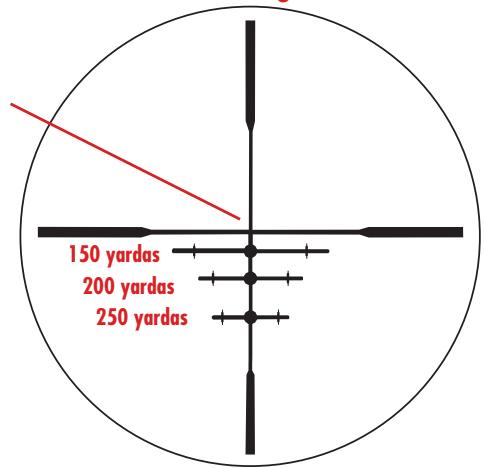

RETICULA DOA 250 - Para armas de avancarga

Los objetivos con la DOA 250 se han drawno para ajustarse a 100 yardas, con marcas de punteria cada 50 yardas hasta 250 yardas. La parte superior del punto de fondo de la reticula representaunas 300 yardas. El tirador pueda utiliser municion de calibre 0,45 o 0,50, o bien 100 o 150 granos de perdigones Triple 7. La table balisticasumae es una version de la mas complete disponible en linea en: http://www.bushnell.com/ customer SERVICE/manuals/rifle.cfm.

El objetivo también deude ajustarse a la ampliacion adecuad para que la functiion balistica de la reticula functione correctamente. En el caso de un objetivo 3-9x de 40mm , el anillo de carrbo de ampliacion debe fjarse a 9x para que la functiOn balistica y la horquilla de nuca actuen correctamente.

DOA 250

Armas de avantcarga en linea

Basada en un cero a 100
yardas y la balistica de las
cargas magnum mas
habituales para armas
en linea.

Utilización de la retícula:

1. Ajuste a 100 yardas conrialquier valor de ampliacion
2. Determine la distancia al objetivo. Para tener la maxima precision al determinar la distancia, utiliser un telémetro láser de Bushnell (Scout 1000 ARC, Legend 1200 ARC).
3. Ponga la ampliación del objetivo a 9x (potencia 9).
4. Coloque la marca de puntería adecuada en el objetivo deseado. Si se determinó que el objetivo está a 175 yardas, mantenga directamente entre lamarca de puntería de 150 yardas y la de 200 yardas.

	Ajuste de mira a 100 yardas				Ajuste de mira a 150 yardas
	Marca de 150 yardas	Marca de 200 yardas	Marca de 250 yardas	Marca de 300 yardas	Marca de 150 yardas	Marca de 200 yardas	Marca de 250 yardas	Marca de 300 yardas
Calibre 0,45, 225 g, HP recubierta de cobre BC=0,176 100 granos	150	200	250	300	180	225	275	300
Calibre 0,45, 225 g, HP recubierta de cobre BC=0,176 150 granos	150	200	250	300	180	225	275	300
Calibre 0,50, 245 g, HP recubierta de cobre BC=0,140 150 granos	150	200	250	300	180	225	275	300
Calibre 0,50, 295 g, HP recubierta de cobre BC=0,168 150 granos	150	200	250	300	180	225	275	300
Calibre 0,50, 348 g, HP recubierta de cobre BC=0,198 150 granos	150	200	250	300	180	225	275	300
Calibre 0,45, 225 g, AeroTip recubierta de cobre BC=0,211 150 granos	150	200	250	300	180	225	275	300
Calibre 0,45, 275 g, AeroTip recubierta de cobre BC=0,258 150 granos	150	200	250	300	180	225	275	300
Calibre 0,45, 300 g, AeroTip Platinum BC=0,278 100 granos	150	200	250	300	180	225	275	300
Calibre 0,50, 223 g, AeroTip recubierta de cobre BC=0,142 150 granos	150	200	250	300	180	225	275	300
Calibre 0,50, 245 g, AeroTip recubierta de cobre BC=0,161 150 granos	150	200	250	300	180	225	275	300
Calibre 0,50, 300 g, AeroTip recubierta de cobre BC=0,192 150 granos	150	200	250	300	180	225	275	300
Calibre 0,50, 295 g, AeroTip recubierta de cobre BC=0,186 100 granos	150	200	250	300	180	225	275	300
Calibre 0,50, 295 g, AeroTip recubierta de cobre BC=0,186 150 granos	150	200	250	300	180	225	275	300
Calibre 0,50, 300 g, AeroTip Platinum BC=0,214 150 granos	150	200	250	300	180	225	275	300

RETICULA DOA 600 - Para armas de de percusión central

Diseñada para utiliser con los cartuchos para rifle de percusion central más populares de laactualidad, la retícula DOA está pensada para ajustarla a 100 yardas y ofrece MARCAS de punteria cada 100 yardas hasta llggar a 600 yardas. El usuario可以选择 ajustar a 100 yerdas conequal valor de ampliacion, pero para que la direccion de la reticula balistica funciona correctamente la ampliacion del objetivo debe fiarse a la potencia correcta. Los ajustes correctos para los objetivos con reticula DOA son los seguidentes:

Si su objetivo es de:	Utilice este ajuste de potencia:
3-9x 40	9x
4-12x 40	12x
2.5-16x 42	16x
4.5-30x 50	20x

DOA 600 Rifles de percusión central

Utilización de la retícula:

1. Ajuste a 100 yardas conrialquier valor de ampliacion
2. Determine la distancia al objetivo. Para tener la maxima precision al determinar la distancia, utilizing un telémetro láser de Bushnell (Scout 1000 ARC, Legend 1200 ARC).
3. Fije la ampliación al valor adecuado.
4. Coloque la marca de puntería adecuada en el objetivo deseado. Si se determinó que el objetivo está a 350 yardas, mantenga directamente entre lamarca de puntería de 300 yardas y la de 400 yardas.

La reticula DOA solo funciona con una de las cargas de munión siguientes:

0,223 Win de 55 g 0,7mm WSM, 150 g

0,243 Win de 95 g 0,30-06 Sprg, 150 g

0,25-06 Rem de 115 g 0,300 Winchester Mag, 180 g

0,270 Win de 130 g 0,300 WSM, 180 gr.

0,270 WSM, 150 gr. 0,338 Win, 200 g

0,7 mm Rem Mag, 150 g

Esta es solo una lista parcial de las municiones para las que se ha ajustado balisticallymente la reticula. La lista completa de todas las municiones compatibles con la Tecnología de reticula DOA 600, visite: http://www.bushnell.com/customer_service/manuals/rifle.cfm

Para poder a los cazadores, Bushnell se ocupo de los problemas a los que manyos de ellos se han enfrentado en el camino. La calibracion en camino de un ciervo, especially in una vista ampliada, peut ser demasiado dificil. Para poder a la calibracion en camino de ciervos de cola blanca y ciervos mulos hemos incorporedo una series de lines que se extienden desde las distinctas marcas de punteria. Cada linea mide 24 pulgadas a la distancia correspondiente. En cada linea también hay dos "marcas de control" que meden 17 pulgadas entre ellas. Porque hemos elegido 24 y 17"? Despues de una investigacion exhaustiva se determino que 24 pulgadas es el ancho medio entre las orejas de un ciervo mulo y 17 pulgadas la de un ciervo de orejas blancas. Llegada la hora de calibrar un animal, ahora los cazadores peuvent tener una estimacion del ancho de la nuca y, posiblemente, incluo de la longitud de las astas. Las estimaciones de la horquilla de nuca son solo una referencia y pueda no ser exactas. Tengase en cuestion que el cazador es el unico responsable de la calibracion final de提供优质 animar que decide abatir. Consulten las regulaciones locales o estatales sobre las normativas de anchura de cornameda de los animales capturados. Los cazadores tienen la responsabilidad de conocer y respetar todas las regulaciones sobre caza.

Sistema de horquilla de nuca

Calibrelo y abatalo con la horquilla de nuca.

Basada en el objetivo fjido a la potencia maximala. Por ejemplo, un teleobjetivo de 3-9xdeferia colocarse a 9x para促成 precision de la horquilla de nuca.

Valoración - Use las medicaciones de 24 y de 17 pulgadas para calibrar la anchura del ciervo.

Si las orejas encajas,
tenera una estimacion
precisa de la pieza.

24" - Todas las cruces filares de distancia ampliada miden 24, la distancia de punta a punta entre las orejas de un ciervo mulo promedio.

17" - Las MARCAS de control de cada cruz filar de distancia ampliada indican la distancia entre las orejas de un ciervo de cola blanca medio.

1. Determine la distancia a un ciervo mulo o de cola blanca. Para encontrar la medicación de distancia más precisa, utilise un telémetro láser Bushnell (para Obtener los最好的 resultados se aconsejo un modelo con compensación de rango angular [ARC], por exemple los Scout 1000 ARC, Legend 1200 ARC, etc.).
2. Ponga el anillo de potencia del teleobjetivo en la posicion adecuada.
3. Si la distancia coincide con una de las marcas de puntería prescritas, pueda usar la horquilla de nuca para calibrar el ancho de la cornamento.
