DOA - Luneta de mira BUSHNELL - Manual de utilização gratuito

MANUAL DE UTILIZADOR DOA BUSHNELL

FUNCTIONAMENTO DE LA HORQUILLA DE NUCA

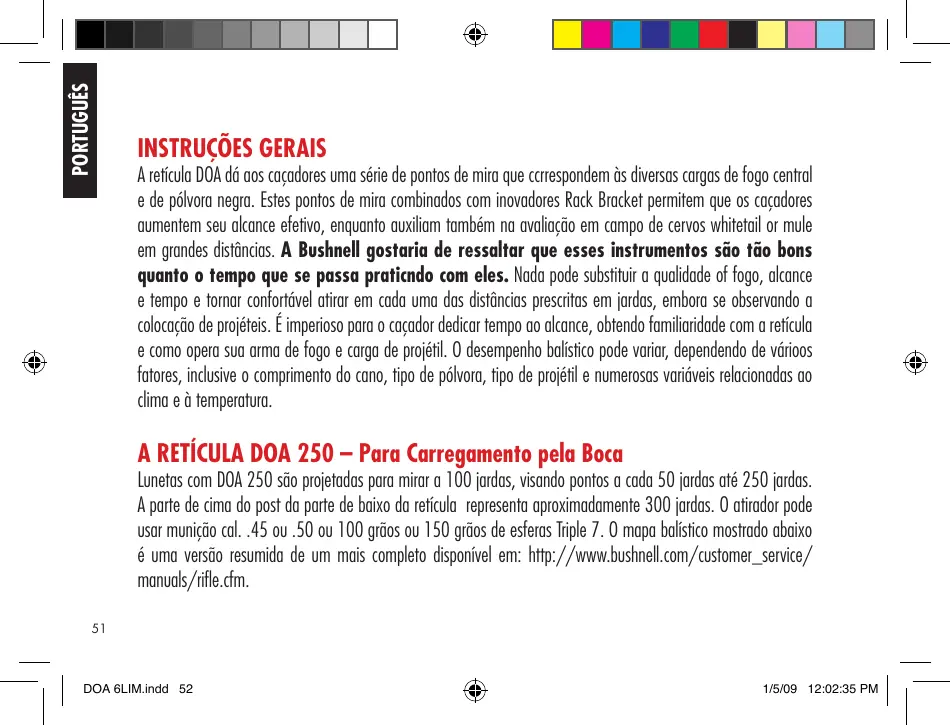

A reticular DOA da ao caçadores uma série de pontos de mira que correpondem às diversas cargas de fogo central e de pôlora negra. Estes pontos de mira combinados com inovadores Rack Bracket permitem que os caçadores AUGmente um alcance efetivo, quando auxiliam mesmo na avaliação em Campo de cervos whitetail or mule em grandes distâncias. A Bushnell gostaria de ressaltar que esses instrumentos são tão bons quanto o tempo que se passa praticando com eles. Nada pode substituir a qualidade de fogo, alcance e tempo e tornarcomfortavel atrir em cada uma das distâncias prescritas em jardas, embora se observando a colocação de projétei. É imperioso para o caçador dedicar tempo ao alcance, obtendo familiaridade com a reticular e como opera sua arma de fogo e cargo de projétil. O despenho balístico pode variar, dependendo de various fatores, inclusive ou comprimento do cano, tipo de pôlora, tipo de projétil e numerousas variaveis relacionadas ao clima e à temperatura.

A RETICULA DOA 250 - Para Carregamento pela Boca

Lunetas com DOA 250 são projetadas para mirar a 100 jardas, visando pontos a cada 50 jardas até 250 jardas. A parte de cima do post da parte de baixo da retícula representa aproximamente 300 jardas. O atrirador pode usar munição cal..45 ou .50 ou 100 graos ou 150 graos de esferas Triple 7. 0 mapa balístico muito abaixo é uma versão resumida de um mais complete disponível em: http://www.bushnell.com/customer_service/manuals/rifle.cfm.

A luneta deve estar ajustada na ampliação adequado para que a funcao balística opere adequadamente. No caso de una luneta 3-9x 40mm, o anel de mudança de potência deve ser ajustado a 9x para que o dispositivo balístico e o Suporte Traseiro ("Rack Bracket")FUNCTIONE adequadamente.

DOA 250

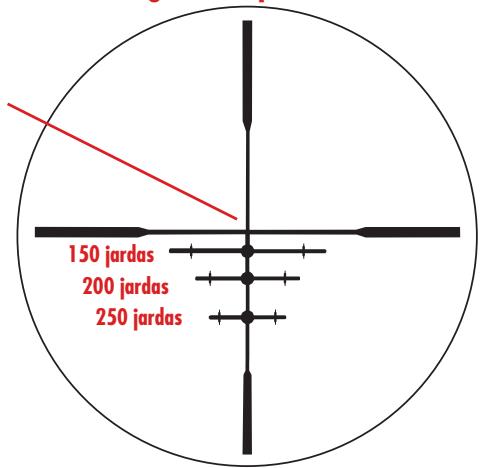

Armas de carregamento pela Boca "in-line"

Baseados em zero a 100 jardas e balística das cargas magnum mais comuns para in-lines.

Como Utilizar a Reticula:

1. Visada a 100 jardas em qualquer ajuste de ampliação
2. Determine a distência até o alvo. Para uma melhor precisão na determinação de distências, use um telémetro à laser da Bushnell (Scout 1000 ARC ou Legend 1200 ARC).
3. Ajuste a ampliação da luneta em 9x.
4. Coloque o punto de mira appropriado sobre o alvo desejado. Se foi determinado que o alvo está a 175 jardas, firme diretamente entre o punto de mira de 150 jardas e o punto de mira de 200 jardas.

	Visada a 100 jardas				Visada a 150 jardas
	Marcação a jardas	Marcação a 200 jardas	Marcação a 250 jardas	Marcação a 300 jardas	Marcação a jardas	Marcação a 200 jardas	Marcação a 250 jardas	Marcação a 300 jardas
.45 cal 225 gr HP Copper Clad BC=.176 100 grões	150	200	250	300	180	225	275	300
.45 cal 225 gr HP Copper Clad BC=.176 150 grões	150	200	250	300	180	225	275	300
.50 cal 245 gr HP Copper Clad BC=.140 150 grões	150	200	250	300	180	225	275	300
.50 cal 295 gr HP Copper Clad BC=.168 150 grões	150	200	250	300	180	225	275	300
.50 cal 348 gr HP Copper Clad BC=.198 150 grões	150	200	250	300	180	225	275	300
.45 cal 225 gr Copper Clad AeroTip BC=.211 150 grões	150	200	250	300	180	225	275	300
.45 cal 275 gr Copper Clad AeroTip BC=.258 150 grões	150	200	250	300	180	225	275	300
.45 cal 300 Platinum AeroTip BC=.278 100 grões	150	200	250	300	180	225	275	300
.50 cal 223 gr Copper Clad Aero Tip BC=.142 150 grões	150	200	250	300	180	225	275	300
.50 cal 245 gr Copper Clad AeroTip BC=.161 150 grões	150	200	250	300	180	225	275	300
.50 cal 270 Platinum AeroTip BC=.192 150 grões	150	200	250	300	180	225	275	300
.50 cal 295 gr Copper Clad AeroTip BC=.186 100 grões	150	200	250	300	180	225	275	300
.50 cal 295 gr Copper Clad AeroTip BC=.186 150 grões	150	200	250	300	180	225	275	300
.50 cal 300 gr Platinum AeroTip BC=.214 150 grões	150	200	250	300	180	225	275	300

RETICULA DOA 600 - Para Rifles de Fogo Central

Projetado para ser uso com os cartuços atuais mais populares para rifles, a reticular DOA destino-se a ser visada a 100 jardas e proporcióna pontos de mira a cada incremento de 100 jardas, às 600 jardas. O Usúario pode mirar a 100 jardas em qualquer ajuste de ampliação, mas para que a função balística opere adequadamente, a ampliação da luneta deve ser ajustada na posicao correta. Os ajustes corretoos para lunetas que incluem a reticular DOA são os seguients:

Se sua luneta for uma:	Use o ajuste de potência:
3-9x 40	9x
4-12x 40	12x
2.5-16x 42	16x
4.5-30x 50	20x

DOA 600 Rifles de fogo central

Como Utilizar a Reticula:

1. Mire a 100 jardas em qualquer ajuste de ampliação
2. Determine a distência até o alvo. Para uma melhor precisão na determinação de distências, use um telémetro à laser da Bushnell (Scout 1000 ARC ou Legend 1200 ARC).
3. Ajuste a ampliação at e o punto adequado.
4. Coloque o punto de mira apropriad no alvo desejado. Se foi determinado que o alvo está a 350 jardas,机身 diretamente entre o punto de mira de 300 jardas e o punto de mira de 400 jardas

Este é開放 uma lista parcial das munições compatíveis. Para obter uma lista completenessa de todas munições compatíveis com a Tecnologia da reticular DOA 600, favor visitar: http://www.bushnell.com/customer_service/manuals/rifle.cfm

COMO FUNCIONA O SUPORTE TRASEIRO ("RACK BRACKET")

Num esforço de auxiliar caçadores, a Bushnell examinou todos os problemas que muito deles confrontaram no campo. A avaliação do cervo em campo, especialmente com visão ampliada, pode ser extremamente dificil. Para auxiliar na avaliação de campo de cervos "whitetail" e "mula", incorporamos uma série de linhas que se estendem a partir de cada ponto de mira. Cada LINHA mede 24 polegadas na distência respectiva. Haverá tambem两大 linhas internas (hash marks") em cada LINHA que mede 17 polegadas entre elas. Por que escolhemos 24^ e 17^ ? Após extensa pesquisa, sei determinado que 24 polegadasrepresenta a largura media entre as orelhas de um cervo "mula" e 17 polegadas a largura media entre as orelhas de um cervo "whitetail". Cconsiderando o tempo adequado para avaliar um animal, um caçador ora pode obter uma estimativa de largura do "rack" e possivelmente o cumprimento do chire. As estimativas do Suporte Traseiro ("Rack Bracket") são apenas para referencia e podem não ser exatas. Observe que é de exclusiva responsabilitadode caçador fazer a determinação final sobre que animal decidiu caçar. Por favor, busque conhecer os regulamentos locais e/ou estaduais referentes às normas de largura de chire para animais caçados. É responsabilitadedes caçadores conhecer e observar todos os regulamentos de jogos.

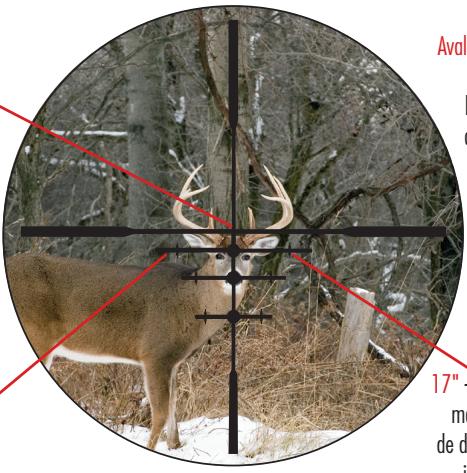

O Sistema de Suporte Traseiro ("Rack Bracket")

Dimensione-o para cima e assente-o com o Suporte Traseiro ("Rack Bracket").

Com base no Conjunto de lunetas com maior poder. Por exemplo, uma luneta 3-9x necessaria estar ajustada a 9x para precisão do Suporte Traseiro ("Rack Bracket").

Avaliacao - Use as medidas de 24^ e 17^ para calibrar a largura do cervo macho. Se as orelhas se enquadrarem, você tem uma estimativa(PCISA de alcance.

24" - Todos os fios cruzados de distência em jardas medem 24", a distência de extremidade a extremidade das orelhas de um cervo mula ("mule") médio.

17" - As linhas internas ("hash marks") em cada fio cruzado de disência em jardas ampliada indicam a distência entre as orelhas de um cervo "whitetail" (Odocoileus) médio.

1. Determine a distência até um cervo "white tail" ou um cervo mula. Para uma melhor precisão na determinação de distências, use um telémetro à laser da Bushnell (para melhores resultados, é recomendado um Modelo com compensação de alcance de Ângulo (ARC), como, por exemplo, Scout 1000 ARC ou Legend 1200 ARC, etc.).
2. Gire o anel de potencia da luneta ate a posicao adequada.
3. Se a distança equivale a um dos pontos prescritos de mira, você pode'utilizar o Suporte Trazeiro ("Rack Bracket") para enquadrar a largura do chífre.
