| Tipo di prodotto | Mirino telescopico |
| Marca | Bushnell |
| Modello | Elite Tactical DMR3 |
| Ingrandimento | 3,5-21x |
| Diametro dell'obiettivo | 50 mm |
| Diametro del tubo | 34 mm |
| Reticolo | G4P, primo piano focale (FFP) |
| Materiale del tubo | Alluminio |
| Peso | 35,5 once (circa 1006 g) |
| Lunghezza | 13,2 pollici (circa 335 mm) |
| Distanza pupillare | 98 mm (a ingrandimento max) |
| Campo visivo a 100 yard | 25,3 piedi (a ingrandimento minimo) |
| Regolazione della parallasse | Laterale, da 25 yard all'infinito |
| Torretta di elevazione | Esposta, non bloccante, con RevLimiter™ zero stop |
| Torretta di deriva | Esposta, bloccante T-Lok™ |
| Valore del click (elevazione/deriva) | 0,1 MIL per click |
| Corsa massima (elevazione/deriva) | 32 MIL / 20 MIL |
| Corsa per giro | 10 MIL |
| Trattamento delle lenti | Multistrato integrale + EXO Barrier™ |
| Spurgo all'argon | Sì, stagno |
| Alimentazione | Nessuna (ottica passiva) |
| Manutenzione | Pulizia delle lenti con panno in microfibra, soffiatore delicato |
| Sicurezza | Non guardare mai il sole attraverso l'ottica; montare correttamente sull'arma |
| Garanzia | Ironclad a vita (secondo durata di vita definita) |
Domande frequenti - Elite Tactical DMR3 BUSHNELL
Domande degli utenti su Elite Tactical DMR3 BUSHNELL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Ottica di mira in formato PDF gratuitamente! Trova il tuo manuale Elite Tactical DMR3 - BUSHNELL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Elite Tactical DMR3 del marchio BUSHNELL.
MANUALE UTENTE Elite Tactical DMR3 BUSHNELL
Congratulazioni per aver acquistato il cannocchiale da puntamento Elite Tactical™ DMR3. Si prega di leggere attentamente questo manuale d'uso per utilizzare al meglio il cannocchiale da puntamento.
ATTENZIONE: NON GUARDARE MAI IL SOLE ATTRAVERSO IL CANNOCCHIALE O QUALSIASI ALTRO STRUMENTO OTTICO IN QUANTO POTREBBE CAUSARE DANNI PERMANENTI AGLI OCCHI.
CARATTERISTICHE DEL CANNOCCHIALE DA PUNTAMENTO Elite Tactical DMR3
Elite Tactical™ è sempre all'avanguardia per quanto riguarda qualità e innovazione. I cannocchiali da puntamento Elite Tactical DMR3 non fanno eccezione. L'ottica completamente multistrato, il vetro E.D. di prima qualità, la purificazione ad argon e la costruzione impermeabile offrono immagini nitide e luminose in ogni ambiente.
Tutte le superfici esterne delle lenti presentano il nostro rivestimento EXO Barrier™ (oltre ai multi-rivestimenti completi). EXO Barrier, semplicemente, è la migliore tecnologia di rivestimento protettivo delle lenti che Bushnell abbia mai sviluppato. Aggiunta alla fine del processo di rivestimento, EXO Barrier forma legami molecolari con le lenti e riempie i pori microscopici del vetro. Il risultato è un rivestimento ultra liscio repellente per acqua, olio, nebbia, polvere e detriti: pioggia, neve, impronte digitali e sporcizia non si attaccheranno. Inoltre, EXO Barrier è creata per durare: il rivestimento legato non si attenua con il passare del tempo o la normale usura.
Tutti i modelli di cannocchiale da puntamento Elite Tactical DMR3 presentano:
- NITIDEZZA - La migliore risoluzione e il migliore contrasto in tutte le condizioni di illuminazione.
- PRIMO PIANO FOCALE - Mantiene la scala del reticolo a qualsiasi ingrandimento.
- ELEVATA TRASMISSIONE DELLA LUCE - La trasmissione della luce è aumentata del 2% rispetto a DMR II Pro, con il miglioramento del sistema di rivestimento Ultra Wide Band Coating, che offre una luminosità ottimale e colori fedeli in ogni condizione di illuminazione. Gli elementi del reticolo sono in vetro acidato per via della trama complessa e dei requisiti di resistenza ai contraccolpi.
• DURATA - Lavorati in alluminio billet, i componenti strutturali primari sono solidi come una roccia. - RIPETIBILITÀ - Il valore di clic e il monitoraggio sono molto precisi, coerenti e affidabili.
Il cannocchiale Elite Tactical DMR3 trattato in questo manuale include un tubo da 34 mm, reticolo G4P, messa a fuoco laterale con regolazione della parallasse, torretta della deriva con bloccaggio della manopola ThrowHammer PCR regolabile o rimovibile e torretta dell'alzo non bloccabile con RevLimiter zero-stop.
ELEMENTI FONDAMENTALI DI UN CANNOCCHIALE
- Obiettivo: questa lente ha tre funzioni. Innanzitutto permette alla luce di passare attraverso il cannocchiale. In secondo luogo, determina la risoluzione. Generalmente le lenti più grandi consentono a una quantità maggiore di luce di entrare nel cannocchiale e, rispetto alle lenti più piccole, permettono di vedere un numero maggiore di dettagli. Infine, forma un'immagine che le altre lenti possono ingrandire fino a una dimensione utilizzabile. Questa immagine è capovolta.
- Sistema erettore: questo sistema ha tre funzioni. Innanzitutto erige l'immagine (ovvero la capovolge nel verso giusto) e la allinea al reticolo. Durante questo processo si verifica l'ingrandimento principale dell'immagine. La terza funzione è di natura meccanica. Le lenti erettrici sono alloggiate in un tubo fissato da un giunto sferico a un'estremità, mentre l'altra estremità del tubo è libera di adattarsi alle regolazioni della torretta di deriva o di alzo.
- Reticolo: in sostanza, si tratta del dispositivo di mira intorno a cui viene costruito il cannocchiale. Questo elemento sostituisce il sistema di puntamento in ferro dei fucili senza cannocchiale.
- Oculare o lente oculare: questo elemento fornisce il secondo e ultimo ingrandimento dell'immagine e consente la messa a fuoco del reticolo indipendentemente dalla messa a fuoco dell'immagine del bersaglio.

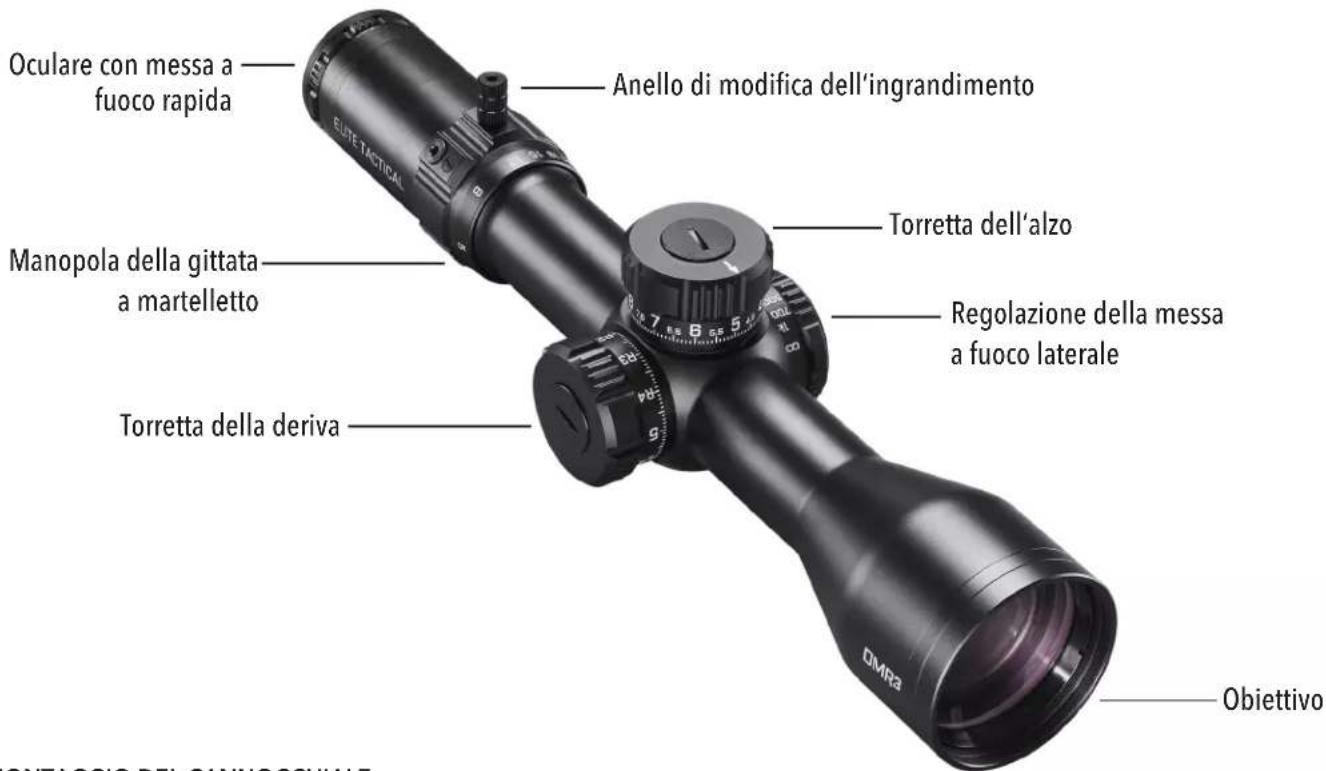

GUIDA AI COMPONENTI
MONTAGGIO DEL CANNOCCHIALE
Nonostante il design e le funzioni tecnologicamente avanzati, il nuovo cannocchiale deve essere montato correttamente per garantire prestazioni ottimali. Due dei fattori più importanti che contribuiscono alla precisione del cannocchiale e del fucile sono la scelta dell'attacco e la cura nel montaggio. Scegliere un attacco affidabile in grado di fissare saldamente il cannocchiale al fucile per affidabilità e precisione costanti.
Tenere a mente che non tutti i cannocchiali sono compatibili con tutti i supporti su tutti i fucili. In caso di dubbio, chiedere consiglio al rivenditore o armaiolo di fiducia.
AVVERTENZA: NON UTILIZZARE MAI UN CANNOCCHIALE DA PUNTAMENTO COME SOSTITUTO DI UN BINOCOLO O SPOTTING SCOPE, POICHÉ IL FUCILE POTREBBE VENIRE INAVVERTITAMENTE PUNTATO VERSO IL BERSAGLIO SBAGLIATO.
REGOLAZIONI PRELIMINARI DEL CANNOCCHIALE
Prima di montare il cannocchiale, si consiglia di regolare la messa a fuoco dell'oculare in base ai propri requisiti visivi. La rifocalizzazione della distanza oculare comporta una messa a fuoco più nitida del reticolo e un'immagine ottica migliore ed evita che gli occhi si affatichino quando si utilizza il cannocchiale per lunghi periodi di tempo. A questo scopo, tenere il cannocchiale a 7,5-10 cm (3-4 pollici) di distanza dall'occhio e puntarlo verso il cielo aperto o un'altra area completamente illuminata, ad esempio una parete verniciata di un solo colore.
Dare un'occhiata rapida nel cannocchiale. Se a prima vista il reticolo appare sfocato, è necessario regolare la diottria. Per effettuare una prima regolazione approssimativa, guardare di nuovo nel cannocchiale e ruotare rapidamente la regolazione diottrica finché l'immagine del reticolo non appare a fuoco (ignorare l'immagine di sfondo). Per la regolazione finale ed accurata, è importante che le occhiate siano rapide poiché, con osservazioni prolungate, gli occhi tendono a compensare naturalmente le condizioni di leggera sfocatura. Dare di nuovo un'occhiata rapida nel cannocchiale per verificare la nitidezza del reticolo. Se l'immagine del reticolo è nitida, non serve fare altro, ma in genere sono necessarie successive regolazioni di precisione. In tal caso, ruotare leggermente la regolazione diottrica nella direzione prescelta, quindi ricontrollare la messa a fuoco del reticolo. Se si vede meglio, continuare le regolazioni ruotando di porzioni ancora più piccole in entrambe le direzioni rispetto alla nuova regolazione diottrica. Se la nitidezza dell'immagine peggiora, provare nell'altra direzione. Ripetere finché il reticolo non appare immediatamente a fuoco durante un'occhiata.
La regolazione diottrica è ora impostata per la vista dell'utilizzatore! In genere, nel corso degli anni sono necessari solo piccoli aggiustamenti. Benché, con un uso regolare, l'attrito interno del collare dovrebbe mantenerlo in posizione, per un'ulteriore sicurezza in caso di rotazione indesiderata, è possibile indicare la posizione utilizzando un segno di riferimento semipermanente, tramite un pennarello indelebile o del nastro isolante.
AVVERTENZA: PRIMA DI PROCEDERE AL MONTAGGIO, ASSICURARSI CHE L'AZIONE SIA APERTA, IL FERMO O IL CARICATORE SIA STATO RIMOSSO E LA CAMERA SIA VUOTA. NON TENTARE DI ESEGUIRE ALCUNA OPERAZIONE FINCHÉ L'ARMA DA FUOCO NON È SCARICA E NON È RITENUTA SICURA.
AVVERTENZA: QUALORA IL CANNOCCHIALE NON VENGA MONTATO A UNA DISTANZA SUFFICIENTE, IL MOVIMENTO DI SPINTA ALL'INDIETRO PUÓ PROVOCARE LESIONI AL TIRATORE A CAUSA DEL CONTRACCOLPO DEL FUCILE.
Durante il montaggio del cannocchiale si consiglia di NON saltare passaggi, per evitare di danneggiare il sistema di montaggio o il cannocchiale. Per ogni sistema di montaggio sono disponibili delle istruzioni. Si consiglia di leggerle attentamente prima per assicurarsi di comprenderle e di avere gli strumenti necessari a portata di mano.
Si raccomanda altresì di ripetere due volte la procedura di montaggio. La prima volta, per assicurarsi che tutti gli elementi siano montati e funzionino correttamente. Quando si esegue la procedura la prima volta, tenere a mente quanto riportato di seguito:
- Se applicabile, prima di fissare la base/guida, pulire i fori di montaggio nel ricevitore e i filetti delle viti di montaggio con IPA (alcol isopropilico) ad alta concentrazione per rimuovere olio o grasso.
- Se il produttore dell'attacco consiglia l'utilizzo di un adesivo per filetti, non usarlo nella prima prova di montaggio. Una volta che l'adesivo si è asciugato, è difficile rimuoverlo qualora fosse necessario apportare una correzione e i residui devono essere rimossi prima di ricominciare.
- Assicurarsi che le viti di montaggio non sporgano nel ricevitore.
- Se si utilizzano anelli di bloccaggio con avvitamento, non usare il cannocchiale come leva durante l'installazione. La resistenza iniziale alla rotazione può danneggiare il cannocchiale ed eventuali danni risultanti non sono coperti dalla garanzia. Si consiglia di utilizzare un tassello in legno o un cilindro in metallo di diametro corrispondente per posizionare gli anelli.
- Assicurarsi che la posizione del cannocchiale non interferisca con il funzionamento dell'azione.
- Assicurarsi che vi sia una distanza di almeno 3 mm tra i bordi degli anelli ed eventuali superfici sporgenti, ad esempio la sede della torretta (appoggio), l'anello di regolazione dell'ingrandimento e la svasatura della campana dell'obiettivo. Accertarsi inoltre che la campana dell'obiettivo e la canna distino almeno 3 mm l'una dall'altra.
- Provare la posizione del cannocchiale per verificare che l'estrazione pupillare sia appropriata. Lasciare gli anelli sufficientemente allentati affinché il cannocchiale scorra facilmente. Durante questa procedura, impostare il valore di ingrandimento più alto nei cannocchiali a ingrandimento variabile. Montare il fucile e guardare attraverso il cannocchiale nella normale posizione di tiro. A meno che non venga utilizzato solo in posizione bench rest (seduti) o prona (sdraiati), per una maggiore versatilità è consigliata la posizione prona modificata (appoggiati su una superficie di appoggio stando in piedi o in ginocchio).
- Provare la posizione del fucile più volte per assicurarsi che la guancia poggi bene e che il cannocchiale sia posizionato correttamente. Se il cannocchiale è troppo alto o troppo basso, valutare la possibilità di modificare la posizione del poggiaguancia, se regolabile.
Altrimenti, potrebbero essere necessari anelli di altezza diversa. Assicurarsi che sia comunque mantenuta una distanza adeguata tra il cannocchiale e il fucile. - Una volta che si è soddisfatti, aggiungere marcatori di riferimento temporanei (il nastro adesivo è l'ideale per questo scopo), smontare e ripetere la procedura. Questa volta, prendere anche in considerazione il livellamento del cannocchiale (anti-cant) durante il posizionamento del cannocchiale e fissare saldamente tutte le parti secondo le istruzioni del produttore. Fissare saldamente tutte le parti secondo le istruzioni del produttore. Tipicamente, 15 libbre-forza pollice è la coppia di serraggio massima consigliata per i giunti attorno al tubo del cannocchiale.
PARALLASSE
Si sarà notato che, spostando l'occhio in posizioni differenti (da un lato all'altro o su e giù) dietro l'oculare del cannocchiale, si ha l'impressione che le linee di incrocio del reticolo si spostino intorno a punti diversi del bersaglio. Tale fenomeno prende il nome di "errore di parallasse" (il bersaglio e il reticolo non si trovano nello stesso piano focale) e risulta particolarmente evidente (e più problematico) quanto più aumenta la differenza tra la distanza del bersaglio e l'impostazione della messa a fuoco laterale. In alcuni casi, la parallasse non influirà sul punto di impatto del proiettile abbastanza da destare preoccupazioni significative. Tuttavia, se si spara a un bersaglio distante entro 23 metri (25 iarde), impostare valori di ingrandimento inferiori migliorerà la qualità dell'immagine.
UTILIZZO DELLA MESSA A FUOCO LATERALE
Il modello ET DMR3 trattato in questo manuale fornisce una regolazione per la compensazione della parallasse (manopola di messa a fuoco laterale), che funziona spostando un elemento ottico fino a quando il bersaglio (in base alla sua distanza) appare nello stesso piano di messa a fuoco del reticolo. Il cannocchiale ET DMR3 può essere messo a fuoco fino a 23 metri (25 iarde). Allineare la distanza stimata dal bersaglio con il punto indice o approssimare la distanza tra gli indici. In questo modo è possibile eliminare eventuali errori di mira causati dal fenomeno della parallasse. Dopo avere impostato la messa a fuoco laterale, è possibile eseguire una controprova muovendo la testa da un lato all'altro dietro l'oculare. Se la messa a fuoco laterale è stata impostata correttamente, il punto di mira non dovrebbe cambiare. Un metodo alternativo consiste nel guardare attraverso il cannocchiale e ruotare la manopola di messa a fuoco laterale fino a quando il bersaglio non risulti perfettamente a fuoco a qualsiasi distanza. Si prega di notare che i segni di distanza sulla manopola servono da punti di riferimento. Potrebbero essere necessarie regolazioni precise della messa a fuoco laterale per ottenere un'immagine ad alta risoluzione e priva di parallasse. Inoltre, tenere presente che il fucile e il cannocchiale devono essere fermi durante le ispezioni sugli errori di parallasse. Qualsiasi movimento indotto influenzerà direttamente il punto di mira e fornirà un risultato falsato.

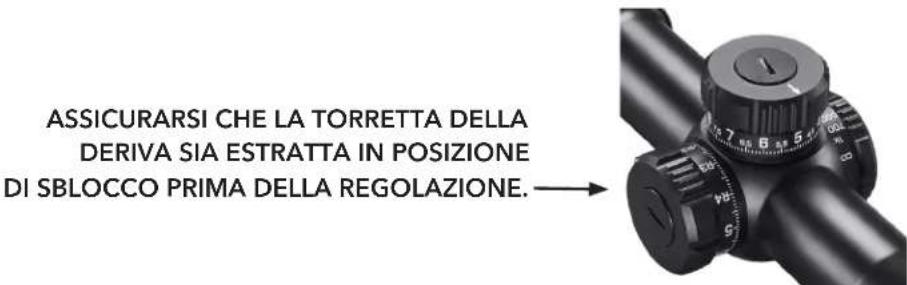

UTILIZZO DELLA TORRETTA DELLA DERIVA BLOCCANTE
Il cannocchiale di puntamento Elite Tactical presenta una torretta della deriva T-Lok™ (bloccante) che fornisce riferimenti di regolazione uditivi e visivi. Quando la torretta viene tirata verso l'esterno, è possibile effettuare la rotazione a destra o a sinistra per applicare le necessarie regolazioni. Ogni rotazione della torretta produce uno "scatto" sonoro coincidente con un movimento del punto di riferimento visivo sulla manopola della torretta. Ciascuno scatto equivale a 0,1 MIL. Dopo aver effettuato le regolazioni è possibile riorientare la torretta verso il basso per impedirne il movimento, oppure lasciarla in elevazione e pronta per ulteriori regolazioni, se lo si preferisce.
Dopo aver effettuato le regolazioni, è possibile azzerare la torretta seguendo i passaggi seguenti:
Nota: quando si ripristina la torretta della deriva, assicurarsi che sia in posizione bloccata (inserita).
Utilizzare l'utensile multifunzione Bushnell incluso o una moneta per rimuovere la vite a testa cilindrica sulla sommità della manopola della torretta, prestando attenzione a non provocare lo spostamento dell'O-ring presente sotto la vite a testa cilindrica della torretta. Fare attenzione a non spostare l'O-Ring sul corpo interno della torretta. Inoltre, evitare di introdurre contaminanti o detriti nei componenti esposti della torretta.
Rimuovere la manopola della torretta e riposizionarla all'interno della torretta, con il segno "zero" sulla manopola allineato alla riga dell'indice orizzontale sul corpo interno della torretta.
Riposizionare la vite della torretta sulla sommità della manopola e stringerla, assicurandosi che la manopola della torretta sia in posizione di blocco, in modo che non ruoti durante il serraggio della vite.

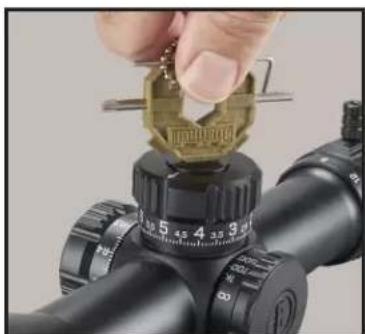

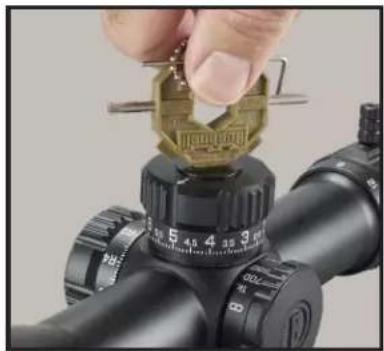

AZZERAMENTO DELLA TORRETTA DELL'ALZO
Ruotare la manopola della torretta dell'alzo in senso antiorario per spostare il punto di mira in alto, in senso orario per spostarlo verso il basso. Un giro completo della manopola di alzo permette di spostare il punto di impatto di 10 MIL a qualunque distanza. Dopo aver azzerato il fucile, è possibile azzerare la torretta dell'alzo attenendosi a questi passaggi:
- Tenendo ferma la torretta dell'alzo con la mano libera, utilizzare l'utensile multifunzione Bushnell incluso o una moneta per rimuovere la vite a testa cilindrica sulla sommità della manopola della torretta, prestando attenzione a non provocare lo spostamento dell'O-ring presente sotto la vite a testa cilindrica della torretta.
- Rimuovere la manopola della torretta e riposizionarla all'interno della torretta, con il segno "zero" sulla manopola allineato alla riga dell'indice verticale sul corpo interno della torretta.
- Riposizionare la vite della torretta sulla sommità della manopola e stringerla, assicurandosi che la manopola della torretta sia in posizione di blocco, in modo che non ruoti durante il serraggio della vite.
• Passaggio 1: ottenere un azzeramento adeguato sul fucile. Rimuovere la vite della manopola della torretta con l'utensile multifunzione Bushnell incluso o una moneta. (FIG. 1)
- Passaggio 2: rimuovere la manopola della torretta e metterla da parte (FIG. 2A). Allentare di mezzo giro le tre viti di fermo sul perimetro della ghiera di bloccaggio interno nera (utilizzando la chiave a brugola da 1,5 mm in dotazione) (FIG. 2B). Queste viti vengono "catturate" nella ghiera RevLimiter, in modo che non possano essere rimosse completamente e lasciate cadere o perse. Una volta allentate le viti di fermo, la ghiera dovrebbe scorrere lungo l'albero della torretta.
- Passaggio 3: ruotare in senso orario il disco RevLimiter fino a portarlo a contatto con il perno fisso nella parte inferiore della torretta (FIG. 3A). Tenendo il disco con una leggera pressione verso il basso e in senso orario, serrare delicatamente le tre viti di fermo sul disco RevLimiter a una coppia di 2 libbre-forza pollice (FIG. 3B). (Non serrare eccessivamente le viti. Si consiglia di impugnare il lato corto della chiave a L per ridurre la leva). Il meccanismo Zero Stop è ora impostato.
- Passaggio 4: reindicizzare la manopola della torretta a zero e riposizionare la vite nella parte superiore della manopola della torretta stringendola (FIG. 4).
Per sbloccare il disco RevLimiter o modificare l'impostazione, seguire al contrario la sequenza sopra riportata. Per prima cosa, fissare il disco nella posizione sollevata lungo l'albero della torretta per consentire alla torretta di ruotare liberamente verso il basso.
Si può anche decidere di impostare il disco RevLimiter su una posizione che permetta che il POA abbia una corsa al di sotto dello zero assoluto. Si suggerisce di impostarlo da 0,2 a 0,5 MIL sotto lo zero assoluto in modo che la torretta possa essere "spostata" rapidamente e facilmente per tenere conto della selezione delle munizioni o di grandi differenze atmosferiche come quando si viaggia in un luogo con cambiamenti significativi di altitudine. L'importante è ricordare la posizione della manopola della torretta prima di rimuoverla e tornare nella stessa posizione. Non è consigliabile ruotare il corpo interno della torretta senza la manopola della torretta installata e fissata.
REGOLAZIONI DELL'INGRANDIMENTO
È possibile modificare l'ingrandimento del cannocchiale da puntamento ET DMR3 con facilità afferrando la nuova leva Throwhammer™, integrata nell'anello di modifica dell'ingrandimento. La leva della gittata viene installata in fabbrica, ma può essere rimossa utilizzando l'utensile multiuso Bushnell fornito. Utilizzare la leva per ruotare l'anello di ingrandimento in senso orario per aumentare l'ingrandimento, oppure in senso antiorario per ridurre l'ingrandimento. Le impostazioni di ingrandimento possono essere identificate osservando il numero che si trova davanti al punto fisso sul tubo del cannocchiale.
REGOLAZIONE DELL'ANELLO DI MODIFICA DELL'INGRANDIMENTO Throwhammer™
- La leva Throwhammer™ viene installata in fabbrica in posizione neutra (dalle ore 9 alle ore 3).
- Gli inserti esagonali sono da 7/64 pollici. Utilizzare la chiave a brugola dell'utensile multifunzione Bushnell incluso per rimuovere e riposizionare le relative parti dell'anello di modifica dell'ingrandimento.
- Se la leva non serve, rimuoverla e utilizzare la vite di ricambio in dotazione per chiudere il foro filettato.
- È possibile utilizzare una piccola dose di frenafiletti rimovibile a bassa resistenza (ad es. Loctite® 242).
- Le viti possono essere serrate a una coppia di 8-10 libbre-forza pollice e la leva a 12-14 libbre-forza pollice.
ATTENZIONE: non stringere troppo
Il reticolo dei cannocchiali da puntamento ET DMR3 trattati da questo manuale è situato nel primo piano focale. Pertanto, il reticolo aumenta di dimensione con l'aumentare dell'ingrandimento e viceversa. Questa funzione consente l'uso continuo del sistema di misurazione dei MIL contenuto nel reticolo, indipendentemente dall'ingrandimento.

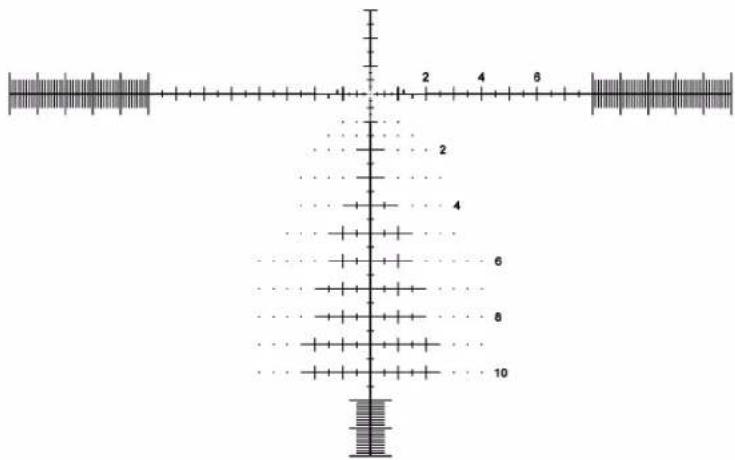

RETICOLO DI PRECISIONE G4P ELITE TACTICAL
Il reticolo G4P, sviluppato in collaborazione con G.A. Precision, fornisce uno spazio pulito per una rapida acquisizione del bersaglio. Al contrario, l'albero ibrido hash-dot fornisce tenute intuitive ed efficienti senza utilizzare le torrette. Il reticolo è mostrato a destra, ma le pagine seguenti forniranno uno sguardo più approfondito.
LA LINEA ORIZZONTALE
Die numerisch gekennzeichneten MIL-Markierungen verlaufen von der La linea orizzontale presenta marcature MIL numeriche che si estendono dal centro della linea verso destra con incrementi di 2 MIL. Al fine di mantenere nitido il piano del reticolo, i numeri sono stati rimossi dal lato sinistro del reticolo, ma i punti di riferimento coincidono con le marcature del lato destro della linea. Le misurazioni dal punto centrale a destra sono le seguenti: 0,25 MIL, 0,5, 0,75, 1,0, 1,2, 1,5, 2,0, ecc.
Una nuova funzionalità dei reticoli G4P è quella dei trattini orizzontali evidenziati sulla stadia orizzontale, i quali fungono da segnali di tenuta (hold off) per sparare a bersagli mobili. Queste "marcature di movimento" sono situate a 1, 1,2 e 1,5 MIL alla sinistra e alla destra del punto centrale dei mirini, per velocità del bersaglio tipiche a determinate distanze. È possibile utilizzare uno strumento balistico per determinare la corretta tenuta di movimento per la combinazione di munizioni e arma da fuoco.
Le marcature 1/2 MIL e 1 MIL si fermano alla posizione 8 MIL. All'interno delle sezioni della barra MIL del reticolo, gli incrementi da 1 MIL vengono indicati dai trattini più lunghi, che misurano 1,5 MIL in altezza, dall'alto verso il basso. Tra ogni segno da 1 MIL sono visibili marcature intermedie da 0,1 MIL con 1 MIL di altezza, e si estendono attraverso il FOV. Le marcature da 0,1 MIL garantiscono all'utente una misurazione orizzontale del bersaglio con la massima precisione. Ad esempio, a 30 MIL dal centro, una barra piena ad acquisizione rapida è alta 0,25 MIL. Questo è visibile solo con impostazioni di ingrandimento basse.
LA LINEA VERTICALE
Analogamente alla linea orizzontale, la linea verticale presenta le marcature MIL numeriche solo sul lato destro. Ancora una volta, le marcature numeriche si presentano sotto forma di incrementi di 2 MIL con trattini ogni 0,25 MIL entro 1 MIL e di 0,5 MIL oltre 1 MIL. Dalla misurazione dell'11° MIL verso il basso, il reticolo ritorna a marcature di 0,1 MIL e la barra di acquisizione rapida larga 0,25 MIL inizia a 30 MIL dalla stadia orizzontale principale. Gli hash orizzontali iniziano ad allungarsi e i punti fluttuanti vengono applicati per tenute aggiuntive senza riempire lo spazio del reticolo per mantenere l'aspetto nitido del design della serie G noto agli utenti.
Sie können sich eine ganze Menge Frustration und Kosten sparen, wenn Sie Ihr Zielfernrohr vor dem Einschießen mit scharfer Munition auf Ihr Gewehr Eseguire il puntamento preliminare del cannocchiale con il fucile prima di sparare dal vivo per evitare uno spreco di denaro e forze. Esistono due metodi di base che è possibile utilizzare per il puntamento preliminare del cannocchiale. Il primo comporta l'utilizzo di un collimatore Bushnell® (laser, magnetico o standard). Consente di risparmiare tempo e munizioni ed è il sistema utilizzato più di frequente dagli armaioli.
Il secondo metodo è il puntamento del calibro tradizionale. I fucili sono in genere puntati (ovvero azzerati) a 100 iarde, ma questo è soggetto alle preferenze dell'utente. Il reticolo si trova nel primo piano focale in modo che le graduazioni del reticolo possano essere utilizzate come riferimento con qualsiasi impostazione di ingrandimento.
METODO DI PUNTAMENTO DEL CALIBRO
- Sistemare un bersaglio a 100 iarde.
- Rimuovere la sicura dal fucile.
- Posizionare il fucile su sacchi di sabbia o su un'apposita base di appoggio.
- Impostare il cannocchiale a circa 1/3 dell'intervallo dei valori di ingrandimento.
- Guardare attraverso il calibro del ricevitore e regolare la posizione del fucile in modo da centrare il bersaglio nel calibro (Fig. A).
- Senza spostare il fucile, guardare nel cannocchiale e osservare la posizione del reticolo sul bersaglio.
Afferrare la torretta e ruotarla nelle opportune direzioni indicate dalle frecce per centrare il reticolo con il centro del bersaglio (Fig. B). Ogni scatto o incremento sull'anello della scala di regolazione cambierà l'impatto del proiettile in base al valore inciso al laser sulla parte superiore della torretta del modello del cannocchiale. Per riferimento, 0,1 MIL è 1 cm a 100 m o 0,36 pollici a 100 iarde.
Fig. A
Reticolo non allineato
Fig. B
Reticolo allineato
PUNTAMENTO FINALE
AVVERTENZA: POICHÉ LA PROCEDURA PREVEDE ESERCITAZIONI A FUOCO, DEVE ESSERE ESEGUITA IN UN POLIGONO AUTORIZZATO O IN UN'ALTRA ZONA SICURA. CONTROLLARE CHE IL CALIBRO NON SIA OSTRUITO. UN CALIBRO OSTRUITO PUÒ PROVOCARE LESIONI ALL'UTILIZZATORE E AD ALTRI NELLE VICINANZE. SI RACCOMANDA DI UTILIZZARE
PROTEZIONI VISIVE E ACUSTICHE.
Da una posizione di tiro stabile sparare due o tre colpi a un bersaglio a 100 iarde di distanza. Osservare l'impatto del proiettile sul bersaglio e regolare di conseguenza le manopole di alzo e deriva. Se la dimensione del bersaglio o le munizioni sono limitate, è possibile scegliere una distanza più breve. Utilizzare questa procedura come regolazione approssimativa, e la distanza di azzeramento finale come regolazione accurata della distanza del bersaglio.
Per spostare il punto di impatto del proiettile, regolare la direzione della manopola in modo che corrisponda alla modifica desiderata. Le regolazioni sul cannocchiale da puntamento sono contrassegnate in MIL (milliradianti) e il punto di impatto a qualsiasi distanza cambierà di 0,1 MIL per ogni scatto della manopola di alzo o deriva. Un giro completo di regolazione della torretta=10 MIL.
MANUTENZIONE DEL CANNOCCHIALE
Il cannocchiale richiede pochissima manutenzione. Le superfici metalliche esterne devono essere mantenute pulite. Nella maggior parte dei casi, è sufficiente una spolverata con un panno morbido leggermente inumidito.
Il cannocchiale è dotato di torrette di deriva e di alzo a tenuta stagna contro l'ingresso di acqua e polvere. Tuttavia, occorre prestare attenzione per evitare di introdurre contaminanti o detriti nei componenti della torretta quando le manopole della torretta vengono rimosse.
Si consiglia inoltre di utilizzare i copriobiettivi quando il cannocchiale non è in uso. Le lenti devono essere ispezionate regolarmente e pulite occasionalmente a seconda del tipo e della quantità di contaminante. Polvere, sporco e impronte digitali che si accumulano sulle superfici dell'obiettivo possono peggiorare la qualità dell'immagine. Sebbene la pulizia dell'obiettivo non sia difficile, richiede attenzione e un po' di pazienza. Non è necessario mantenere l'obiettivo sempre perfettamente pulito.
Per il tipico accumulo di polvere, utilizzare una pompetta ad aria (soffiare con la bocca non è l'ideale a causa dell'umidità che fa aderire più facilmente alcune particelle). È possibile utilizzare anche un pennello per lenti. Quindi usare il respiro per inumidire la superficie e pulire delicatamente dal centro con un movimento a spirale.
Se il cannocchiale è stato utilizzato all'esterno durante un temporale e presenta macchie di fango, si consiglia di utilizzare una fonte d'acqua a bassa pressione come un rubinetto o una bottiglia d'acqua. Se si utilizza una canna da giardino, rimuovere l'ugello e ridurre la potenza.
NOTA: utilizzare solo panni puliti in microfibra come il panno SPUDS® incluso, OPPURE un panno di alta qualità per la lucidatura della carrozzeria. Può essere utilizzato anche un tessuto per lenti monouso, ma non le salviette di carta. Non usare solventi (incluse le salviette per lenti con IPA). Non utilizzare fazzoletti di carta o panni di cotone.

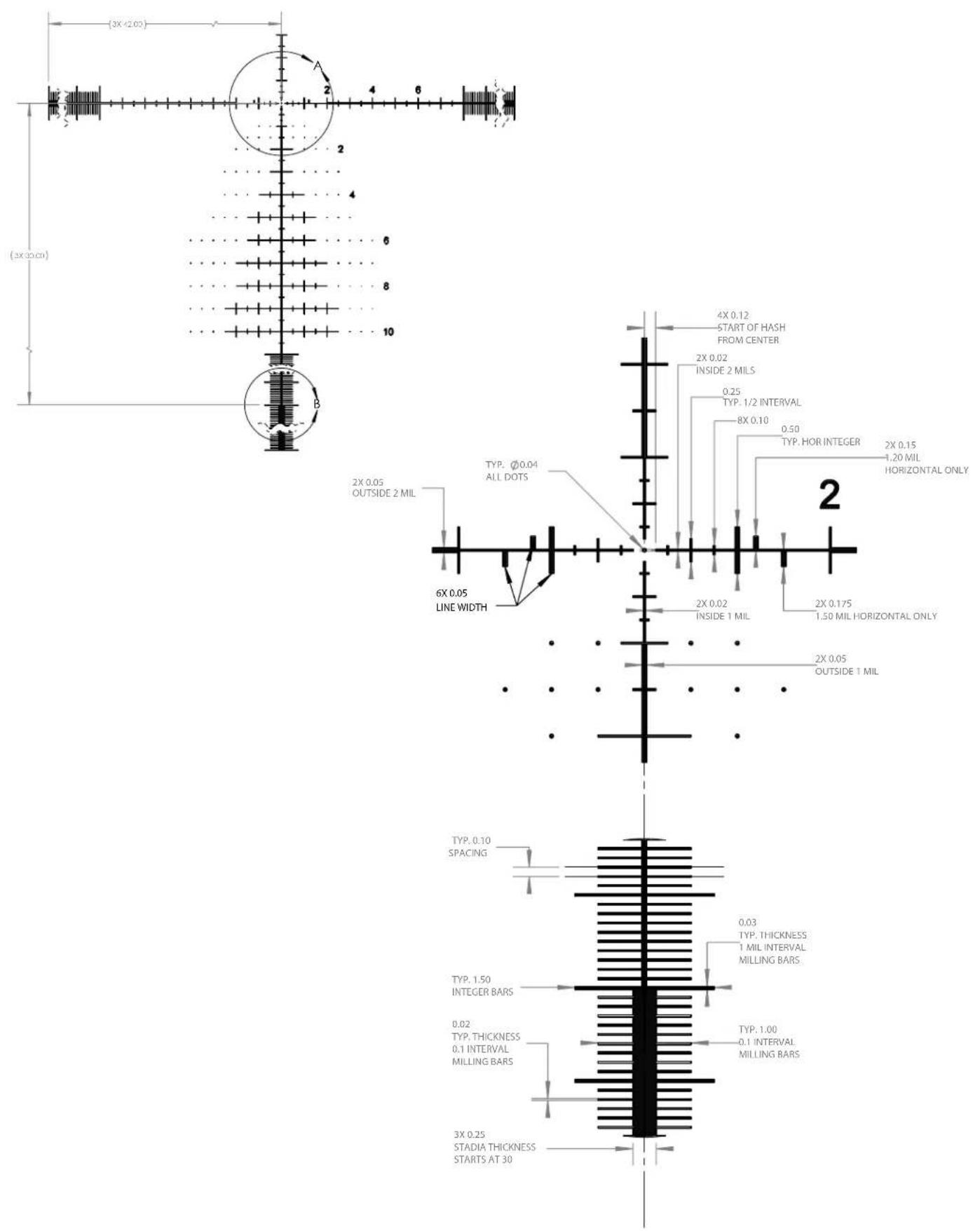

Dettaglio reticolo G4P

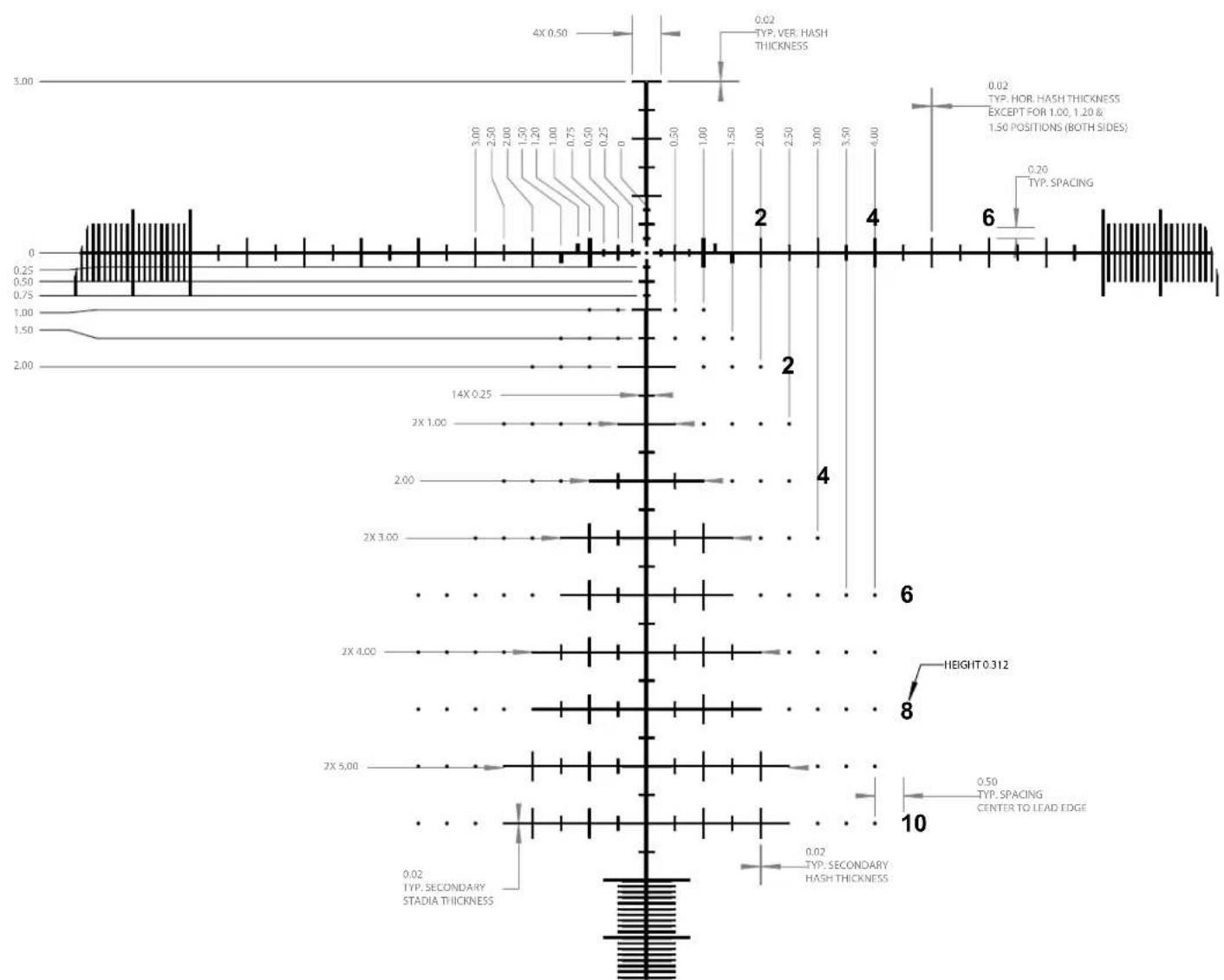

Dettaglio reticolo G4P (cont.)
other
| Position | Hash Thickness | |--------|----------------| | 0 | 0.02 | | 1 | 0.02 | | 2 | 0.02 | | 3 | 0.02 | | 4 | 0.02 | | 5 | 0.02 | | 6 | 0.02 | | 7 | 0.02 | | 8 | 0.02 | | 9 | 0.02 | | 10 | 0.02 || SKU | Ingr. per diam. obiett. | Reticolo | Torrette dell'alzo | Torretta della deriva | Corsa alzo (MIL) | Corsa deriva (MIL) | Corsa per giro completo (MIL) | Diametro tubo (mm) | Parallasse minima (iarde) | Estrazione pupillare, ingr. max | Campo visivo a 100 iarde (piedi') | Lunghezza (pollici') | Gewicht (Unzen) |
| ETDMR3G4 3 | 5-21x50 G4P | FFP Esposta | non bloccabile con RevLimiterTM Zero-Stop | Esposta, bloccabile | 32 20 | 10 34 | 25 98m | m 25.3 | -5.1 13 | 2 35.5 |
CONTROLLO DEL CANNOCCHIALE PRIMA DELLA MANUTENZIONE
Prima di spedire il cannocchiale per la manutenzione, effettuare i seguenti controlli per determinare se il problema riguarda effettivamente lo strumento.
- Controllare che il sistema e gli anelli di montaggio non siano allentati o disallineati.
- Controllare che la canna e l'azione siano posizionati correttamente e che le viti del ricevitore siano strette.
- Controllare che sul sistema di montaggio vi sia una distanza sufficiente tra la campana dell'obiettivo e la canna.
- Controllare che le munizioni utilizzate siano dello stesso tipo e dello stesso peso di quelle impiegate per il puntamento.
I prodotti fabbricati a partire da giugno 2020 sono coperti dalla Garanzia Bushnell Ironclad. La Garanzia Ironclad è una garanzia a vita completa che copre la vita utile di questo prodotto. Ogni prodotto ha una durata di vita definita, che può variare da 1 a 30 anni. La durata di questo prodotto è riportata sul sito Web elencato di seguito e/o sulla pagina Web Bushnell specifica di questo prodotto.
Si garantisce che questo prodotto è esente da difetti di materiali e di lavorazione e che soddisferà tutti gli standard di prestazioni rappresentati per tutta la durata di vita del prodotto. Se questo prodotto non funziona correttamente a causa di un difetto coperto provvederemo, a nostra esclusiva discrezione, a ripararlo o sostituirlo e rispedirlo gratuitamente. Questa garanzia è completamente trasferibile e non richiede ricevuta, scheda di garanzia o registrazione del prodotto. La presente garanzia non copre quanto segue: componenti elettronici, batterie, danni estetici, danni causati dalla mancata corretta manutenzione del prodotto, perdita, furto, danni dovuti a riparazione, modifica o smontaggio non autorizzati, danni intenzionali, uso improprio o abuso e normale usura. La presente Garanzia decade se la data stampata o altri codici di serializzazione sono stati rimossi dal prodotto.
Per visualizzare la garanzia completa e trovare dettagli su come richiedere l'assistenza in garanzia, visitare il nostro sito Web all'indirizzo www.bushnell.com/warranty. In alternativa, è possibile richiedere una copia della garanzia chiamandoci al numero 1-800-423-3537 o scrivendoci a uno dei seguenti indirizzi:
Negli U.S.A. spedire a: IN CANADA spedire a:
Per prodotti acquistati fuori da Stati Uniti o Canada, rivolgersi al rivenditore per le clausole pertinenti della garanzia.
La presente garanzia ti riconosce specifici diritti legali. Potresti avere altri diritti, i quali variano da paese a paese.
