BEDIENUNGSANLEITUNG 731303 BUSHNELL

ZIELFERNROHR MIT ROTEM LEUCHTPUNKT · BEDIENUNGSANLEITUNG

CANNOCCHIALE A PUNTO ROSSO ILLUMINATO · MANUALE DEL PROPRIETARIO

LUNETA DE PONGO VERMELHO ILUMINADO · MANUAL DO PROPRIETARIO

MODEL#:731303

LIT. #: 93-0512/07-10

CONTENTS PAGES

English 3-8

Français 9-14

Espanol 15-20

Deutsch 21-26

Italiano 27-32

Portugues 33-38

Tel: [phone]

Fax: [phone]

Tel: [phone]

Fax: [phone]

Tel: [phone]

Fax: [phone]

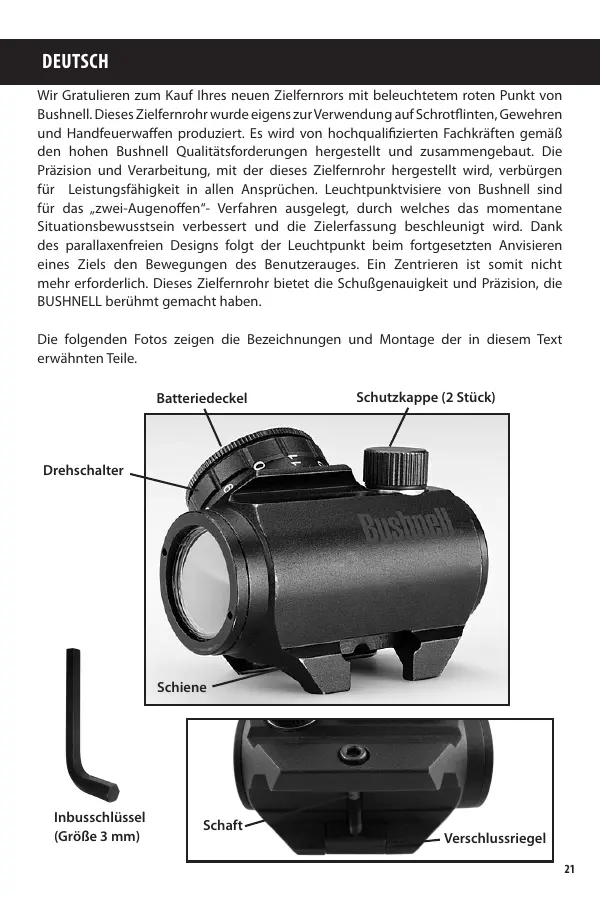

Wir Gratisieren zum Kauf Ihr's neuen Zielfernrors mit beleuchteten roten Punkt von Bushnell. Dieses Zielfernrohr wurde eigens zur Verwendung auf Schrotflinten, Gewehren und Handfeuerwaffen produziert. Es wird von hochqualifizierten Fachkräften gemäß den hohen Bushnell Qualitätsforderungen hergestellt und zusammengebaut. Die Prazision und Verarbeitung, mit der diesen Zielfernrohr hergestellt wird, verbügen für Leistungsfähigkeit in allen Ansprüchen. Leuchtpunktvisiere von Bushnell sind für das „zwei-Augenoffen“- Verfahren ausgelegt, durch welches das momentane Situationsbewusstsein verbessert und die Zielerfassung beschleunigt wird. Dank des parallaxenfreien Designs folgt der Leuchtpunkt beim fortgesetzen Anvisieren eines Ziels den Bewegungen des Benutzerauges. Ein Zentrierten ist somit nicht mehr erforderlich. Dieses Zielfernrohr bietet die Schulgenauigkeit und Prazision, die BUSHNELL berühmt gemacht haben.

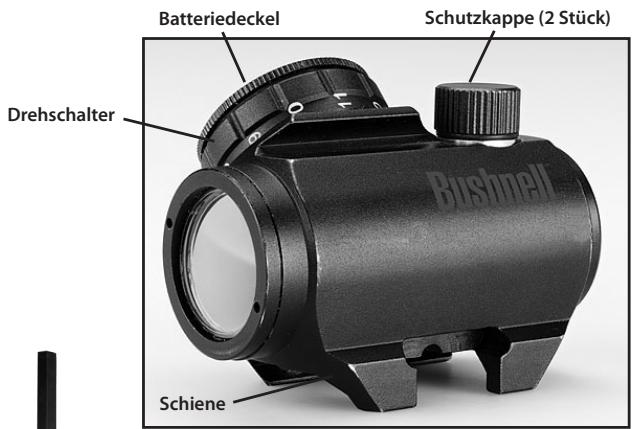

Die folgenden Fotos zeigen die Bezeichnungen und Montage der in thisem Text erwähnten Teile.

Inbusschluss (Gröbe 3 mm)

ZUSAMMENBAU UND VORBEREITUNG ZUM GEBRAUCH

WARNING: Vergewisern Sie sich stets, dass die Waffe vor Installation, Abbau oder Wartung des Visiers entladen und geschichert ist.

Batterieeinbau

a. Batteriedeckel durch Drehen gegen den Uhrzeigersinn abschrauben.
b. Die Batterie (Typ CR2032) mit der Plusseite (+) zum Deckel einsetzen.

Vorsicht bei Batteriewechsel (nicht notwendig, wenn das Visier unbenutzt ist): Vor dem Einsetzen des Batteriedeckels überprüfen, dass der O-Ring im Batteriedeckel vorhanden und nicht beschädigt ist. Unvorsichtige Handhabung kann dazu führen, dass Wasser in das Batteriefach gerät.

c. Den Batteriedeckel, durch Drehen im Uhrzeigersinn bis zum Anschlag einschrauben. Nur mit der Hand anziehen. Die Benutzung von Werkzeug kann die Ausrüstung beschädigen.
d. Sicherstellen, dass beim Drehen des Drehschalters im Uhrzeigersinn der rote Leuchtpunkt erscheint.

Montage des Visiers auf der Waffe

Die TRS-25 sind zur Befestigung an fast allen Waffenarten ausgelegt, die mit einer MIL-STD 1913 Picatinny- oder Weaver-Schiene ausgestattet sind. Falls ihre Waffe nicht mit einer passenden Schiene ausgestattet ist bzw.diese nicht unterstützt, wenden Sie sich an den Handler, den Waffenhersteller oder eine andere qualifizierte Stelle.

Montage des Visiers auf einer Picatinny- oder Weaver-Schiene

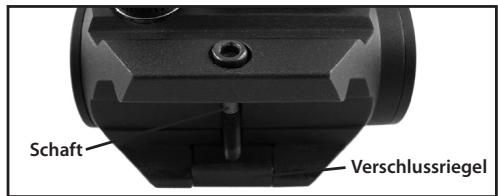

a. Schaff mit dem Inbusschluss lösen, damit der Verschlussriegel sich um die Picatinny- bzw. Weaver-Schiene klemmt.
b. Das Visier durch Anziehen des Schafts an der Waffenschiene montieren. Zuerst sicherstellen, dass das Visier korrekt positioniert ist und der Schaft (= Rückstoßaufhalter) in einen Schlitz auf der Picatinny- bzw. Weaver-Schiene passt. Den Schaft so lange im Uhrzeigersinn anziehen, bis ein leichter Widerstand spürbar ist, damit dieser sicher befestigt ist. Anschließlich noch 1/4 bis 1/2 Drehung weiter anziehen.

ACHTUNG! Den Schaft nicht zu stark anziehen.

c. Beim Verwenden von Staubschutzkappen sicherstellen, dass diese korrekt angebracht sind und einfach geöffnet werden können.
d. Zum Schluss überprüfen, ob der Schaft mit dem Verschlussriegel fest um die Waffenschiene angezogen ist.
e. Nullstellen gemäß "Nullstellen" unter.

Staubschutzkappen

Um die Staubschutzkappen beim Abnehmer von der Optik des Visiers nicht zu verlieren, sollen den diese nach unten abgenommen werden. Der Gummizugzieht sich anschließend um das Visier und die Schiene.

Nullstellen

Visiere der TRS-25 werden mit dem Leuchtpunkt in zentrierten Position gefeliefert. Das bedeutet im Allgemeinen, dass nur gingefügige Einstellungen erforderlich sind, vorausgesetzt, die Waffenschiene (Picatinny-/Weaver-Schiene) ist richtig ausgerichtet.

ACHTUNG: Nicht mit der Seiten- und Höheneinstellung fortfahren, wenn Widerstand zu spären ist.

Die Höhenstellschraube ist oben auf dem Visier angebracht. Die Stellschraube für die Seitenverschiebung befindet sich auf der rechten Seite des Visiers.

a. Staubschutzkappen öffnen (abnehmen).

b. Den Drehschalter im Uhrzeigersinn drehen, bis der rote Leuchtpunkt eine zur Zielerkennung zufriedenstellende Helligkeit aufweist.

c. Die Schutzkappen der Seiten-und Höhenstellschrauben einzeln entfernen. Die beiden Noppen auf der Schutzkappe dieren zum Einstellen der Schraube. Die Schutzkappe umdrehen, und die Noppen passen in die beiden Ausnehmungen auf der Stellschraube.

HINWEIS: Jeder Klick der Stellschraube entspricht einer 13 mm-Verschiebung des Auftreffpunkts auf 100 Meter (3 mm auf 25 Meter und 26 mm auf 200 Meter oder 1/2 "auf 100 Yard).

d. Die beiden Noppen auf der Schutzkappe in die beiden Öffnungen auf der Stellschraube stecken und wie folgt drehen:

-ZumVerschiebendesAuftreffpunktsnachrechtsdieSeitenstellschraube gegen den Uhrzeigersinn drehen.
-Zum Verschiebend des Auftreffpunkts nach links die Seitenstellschraube im Uhrzeigersinn drehen.
-ZumVerschiebendesAuftreffpunktsnachobendieHohenstellschraube gegen den Uhrzeigersinn drehen.
-ZumVerschiebendesAuftreffpunktsnachuntendieHohenstellschraube im Uhrzeigersinn drehen.

e. Den vorgenommen Zentriervorgang durch mindestens drei Schüsse auf ein Nullstellziel überprüfen. Zur Bestätigung der Prazision die Auftreffpunkte am Nullstellziel nachprüfen. Das Verfahrenn wenn notig wiederholen.
f. Nach dem ersten Schuss überprüfen, ob das Visier sicher angebracht ist.
g. Drehschalter auf "AUS" drehen (gegen den Uhrzeigersinn).
h. Die Staubschutzkappen (Okular und Objektiv) schreiben.

BENUTZUNG UNDER EXTREMEN BEDINGUNGEN

a. Extreme Hitze (feucht oder trocken): Keine besonderen Vorkehrungen erforderlich.
b. Extreme Kälte: Extreme Kälte kann die Batterielebensdauer verkurzen. Außerdemlässt sich der Drehschalter möglicherweise nicht ganz so einfach drehen wie bei normalen Temperaturen
c. Salzhaltige Luft: Keine besonderen Vorkehrungen erforderlich.

d. Gisch, Wasser, Schlamm und Schnee: Überprüfen Sie den korrekten Sitz des Batteriedeckels und der beiden Stellschraubenschutzkappen, bzw. Sie das Visier in Wasser tauchen oder Gischt, Schlamm und Schnee aussetzen. Nur mit der Hand anziehen. Bei Nichtbenutzen des Visiers die Staubschutzkappen geschlossen halten. Die Linsenmit Speziallinsenpapier oder -tuch säubern und das Visier sochnell wie möglich trockenreiben, wenn es Wasser, Gischt, Schlamm oder Schnee ausgesetzt war.

e.Staubwirbel und Sandstürme: Die Staubschutzkappen bei Nichtbenutzung des Visiers geschlossen halten.

f. Grosse Höhen: Keine besonderen Vorkehrungen erforderlich.

WICTIG: Die Linsen keinesfalls mit den Fingern säbern, sondern mit Speziallinspenpapier oder-tuch abwischen. Ist kein Speziallinspenpapier/-tuch greifbar, wie folgt verfahren:

• Entfernen von losem Schmutz (Sand, Gras usw.): Den Schmutz fort blasen.
• Säubern: Die Linsen anhauchen und mit einem weichen und reinen Kleidungsstück abwischen.

FEHLERSUCHE

Roter Leuchtpunkt Erscheint Nicht

• Batterie leer: Batterie wechseln
• Batterie falsch eingesetzt: Batterie aus- und wieder einsetzen
• Schlechter Batteriekontakt: Kontaktflächen säubern und Batterie wieder einbauen.
• Beschädigter Drehschalter: Handler/Verkauf kontaktieren.

Zentrierten Nicht möglich

• Einstellschraube am Anschlag: Ausrichtung der Haltevorrichtung überprüfen.
• Treffpunktändert sich: Befestigung überprüfen.

WARTUNG

a. Bei normalen Benutzungsbedingungen erfordert these Reflexvisier keine besondere Wartung.
b. Bei extremen Witterungsverhältnissen siehe Kapitel III.
c. Bei Nichtbenutzung des Visiers die Staubschutzkappen stets verschlossen halten.
d. Lagerung: Batterie entfern. Vor dem Schlieben der Staubschutzkappen die Linsenoberflächen vollständig trocknen lessen (wenn nass).
e. Zum Säubern der Linsen die Anweisungen unter WICHTIG.

GEWÄHRLEISTUNGSRFrist ZWEI JAHRE

Auf das von Ihnen erworbene Produkt der Firma Bushnell gewährren wir eine zwejährige Garantie auf Materialmangel und Verarbeitung, gültig ab dem Kaufdatum. Falls während dieser Garantiezeit ein Mangel aufreten sollte, behalten wir uns die Entscheidung darüber vor, das Produkt zu reparieren oder zu erszenen, unter der Voraussetzung, dass der Kunde das Produkt porto- und versandkostenfrei an uns zurückschnitt. Diese Gewährleistung schließt keinerlei Schäden ein, die durch Missbrauch, unsachgemäß Umgang, Einbau oder durch fehlerhafte Wartung verursacht wurden, und gilt ebenfalls nicht, wenn diese Tätigkeiten von anderen Personen als den durch die Kundendienstabteilung der Firma Bushnell hierfür autorisierten Personen durchgeführt wurden.

Jeder Rücksendung in die USA oder nach Kanada im Rahmen dieser Garantie müssen folgende Dokumente und Angaben begeführst werden:

1) Ein Scheck/eine Zahlungsanweisung in Höhe von 10,00 USD zur Abdeckung der Porto-und Bearbeitungskosten
2) Name und Anschrift für die Rücksendung des Produkts
3) Eine Erläuterung des Mangels
4) Kaufbeleg
5) Das Produkt sollte zur Vermeidung von Transportschäden gut verpackt in einem stabilen Versandkarton an die nachstehend aufgeführte Adresse geschickt werden, wobei die Gebühren für die Rücksendung im Voraus zu entrichten sind:

Adresse fur Rücksendungen in die USA:

Adresse für Rücksendungen nach KANADA:

Bei Produkten, die Sie außerhalb der Vereinigten Staaten oder Kanadas gekauft haben, erhalten Sie die entsprechenden Informationen zur Garantie von ihrem Händler vor Ort. In Europa erreichen Sie Bushnell auch unter:

Bushnell Germany GmbH

Tel: [phone]

Fax: [phone]

Mit dieser Garantie erwerben Sie bestimmte Rechtsansprüche.

Sie haben möglicherweise darüber hinaus noch andere Rechte, die von Land zu Land variieren.

Anmerkung bezüglich FCC Richtlinien:

Dieses Gerät wurde getestet und es wurde als mit den Vorschriften für ein digitales Gerät der Klasse B übereinstimmend befinden, gemäss Teil B der FCC Vorschriften. Diese Vorschriften wurden entwickelt, um innerhalb eines Wohnhauses einen vernünftigen Schutz vor gefährlichen Interferenzen zu gewährleisten. Dieses Gerät erzeugt und verwendet Radiofrequenznergie und kann diese ausstrahlen und, wenn diese nicht in Übereinstimmung mit der Bedienungsanleitung eingesetzt wird, kann es den Rundfunkverkehr empfindlich stären. Es gibt noch keinerlei Garantie darüber, dass die Störung in einer bestimmten Einrichtung nicht aufritt. Wenn these Gerät störende Auswirkungen auf den Radio- oder Fernsehempfang haben sollen, die durch Aus- und Einschalten des Gerätes festgestellt werden konnen, ist es für den Gerätenutzer möglich, eine Behebung der Störung mit Hilfe einer oder mehrerer der folgenden Maßnahmen zu erreichen:

-Neuausrichtung oder Neuplatzierung der Empfangsantenne.

-Das Gerät mit einem Ausgang eines Netzes verbinden, das in keinerlei Verbindung zu dem Netz stehen, womit der Receiver verbunden ist.

-Fragen Sie den Fachhändler oder einen erfahrenen Radio-oder Fernsehtechniker um Rat.

Unter Beachtung der Vorschriften für ein digitales Gerät gemäß Unterartikel B des Abschnitts 15 der FCC Richtlinien ist ein abgeschirmtes Interface-Kabel mit dem Gerät zu verwenden.

Der Hersteller behält sich das Recht auf die Durchführung von Änderungen von Spezifikationen und Konstruktionsmerkmalen ohne jegliche vorherige Ankündigung oder Verpflichtung vor.

Technische Daten und Bauarten können ohne vorherige Ankündigung oder Verpflichtung seitens des Herstellers geändert werden.
