Type d'appareil	Tronçonneuse sans fil
Alimentation	Batterie rechargeable
Longueur de guide	Non précisé
Type de chaîne	Non précisé
Poids	Non précisé
Vitesse de chaîne	Non précisé
Autonomie	Non précisé
Temps de charge	Non précisé
Système de lubrification	Automatique
Frein de chaîne	Oui
Poignée ergonomique	Oui
Protection anti-rebond	Oui
Utilisation recommandée	Découpe de bois léger à moyen
Accessoires inclus	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - AS-1812 DOLMAR

Comment démarrer le DOLMAR AS-1812 ?

Pour démarrer le DOLMAR AS-1812, assurez-vous que le réservoir de carburant est plein, puis tirez doucement sur le cordon de démarrage. Assurez-vous que le commutateur est en position 'ON'.

Que faire si le moteur ne démarre pas ?

Vérifiez d'abord le niveau de carburant et assurez-vous que le mélange est correct. Contrôlez également la bougie d'allumage pour toute usure ou accumulation de carbone.

Comment entretenir la lame de coupe ?

Pour entretenir la lame de coupe, nettoyez-la après chaque utilisation, vérifiez son affûtage et affûtez-la si nécessaire. Remplacez la lame si elle est endommagée.

Quelle est la capacité du réservoir de carburant ?

Le réservoir de carburant du DOLMAR AS-1812 a une capacité de 0,5 litre.

Comment ajuster la tension de la chaîne ?

Pour ajuster la tension de la chaîne, dévissez légèrement les boulons de la couverture de la chaîne, tournez la vis de tension dans le sens horaire pour augmenter la tension, puis resserrez les boulons.

Quel type d'huile dois-je utiliser pour la chaîne ?

Utilisez une huile de chaîne de haute qualité, spécialement formulée pour les tronçonneuses, afin d'assurer une lubrification adéquate.

Que faire si la chaîne se bloque pendant l'utilisation ?

Arrêtez immédiatement l'appareil et débranchez-le. Vérifiez si la chaîne est correctement installée et si le guide est propre et sans débris.

Comment stocker correctement le DOLMAR AS-1812 ?

Avant de stocker le DOLMAR AS-1812, videz le réservoir de carburant, nettoyez l'appareil et rangez-le dans un endroit sec et frais, à l'abri de l'humidité.

Quelle est la garantie du produit ?

Le DOLMAR AS-1812 est généralement couvert par une garantie de deux ans, mais veuillez vérifier la documentation de votre produit pour les détails spécifiques.

MODE D'EMPLOI AS-1812 DOLMAR

1	Poiignée supérieure
2	Batterie
3	Couvre-pignon
4	Protège-main avant
5	Guide de chaîne
6	Protection de la pointe
7	Chaîne
8	Bouton
9	Bouton de sécurité
10	Poiignée avant
11	Gâchette
12	Cache de chaîne
13	Point de fixation du mousqueton ou de la corde

Nous donnons ci-dessous les symboles utilisés pour l'outil. Assurez-vous que vous en avez bien compris la signification avant d'utiliser l'outil.

Symbole

Pour les pays européens uniquement

Ne pas jeter les équipements électriques dans les ordures ménagères !

Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les équipements électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.

1	Partie rouge	11	Ressort	20	Guide inférieur
2	Pattes de verrouillage	12	Pignon	21	Fourreau (cache de chaîne)
3	Batterie	13	Moyeu	22	Écrou capuchon
4	Bouton de sécurité	14	Crochet	23	Tournevis à tête fendue
5	Gâchette	15	Orifice	24	Filtre
6	Couvre-pignon	16	Bouchon du réservoir d'huile	25	Bague de blocage
7	Bouton	17	Fenêtre d'inspection du réservoir d'huile	26	Rondelle
8	Tranchant du mailon			27	Trait de limite d'usure
9	Guide de chaîne	18	Ouverture du réservoir d'huile	28	Bouchons de porte-charbon
10	Flèche	19	Protection de la pointe	29	Tournevis

SPECIFICATIONS

Modèle		AS-1812
Vitesse de chaine par minute (T/MIN)		5,0 m/s (300 m/mn)
Longueur du guide de chaine		115 mm
Chaine	Type	25 AP
	Pas	1/4"
	Nombre de maillons d'entrainment	42
Longueur totale		422 mm
Poids net		2,5 kg
Tension nominale		D.C. 18 V

• Etant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.
• Note : Les spécifications peuvent varier selon les pays.

Utilisations

L'outil est conçu pour le tronçonnage du bois d'œuvre et des rondins.

Consignes de sécurité

Pour votre propre sécurité, reportez-vous aux consignes de sécurité qui accompagnent l'util.

Consignes de sécurité pour la tronçonneuse :

NE vous laissez PAS tromper (au fil d'une utilisation répétée) par un sentiment d'aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent la tronçonneuse. Si vous n'utilisez pas cet outil de façon sûre et ajustée, vous courez un risque de blessure grave.

1. Gardez toute partie du corps à l'écart de la chaîne pendant l'utilisation de la tronçonneuse. Avant de faire démarrer la tronçonneuse, assurez-vous que la chaîne n'entre en contact avec rien. Tout moment d'inattention pendant l'utilisation d'une tronçonneuse compte un risque de contact entre la chaîne et vos vêtements ou votre corps.

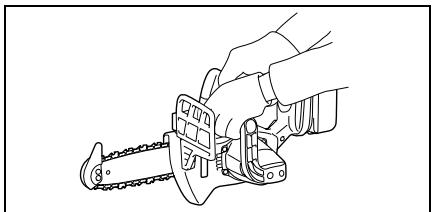

2. Tenez toujours la tronçonneuse fermement avec la main droite sur la poignée a ir la tronçonneuse car il y a risque de blessure.
3. Portez des lunettes de sécurité et une protection d'oreilles. Il est recomma équats réduit le risque de blessure causée par les débris éjectés ou par le contact avec la chaîne.
4. N'utilisez pas la tronconneuse en grimpant sur un arbre. Il y a risque de blessure si la tronconneuse est utilisée sur un arbre.
5. Assurez-vous toujours d'être en position d'équilibre et d'utiliser la tronconneuse sur une surface stable, sûre et plane. Vous risquez de perdre l'équilibre ou de perdre la maîtrise de la tronconneuse si vous travaillez sur une surface glissante ou instable comme une échelle.
6. Lorsque vous coupez une branche tendue, prenez garde au retour de la branche. Lorsque la tension exercée sur les fibres de la branche tendue est libérée, elle risque de frapper l'utilisateur et/ou de provoquer une perte de maîtrise de la tronçonneuse.
7. Faites preuve d'une grande prudence lorsque vous coupez des broussailles ou des jeunes arbres. Des fines pièces de bois, en se coinçant dans la chaîne, peuvent être projetées vers vous ou exercer une traction vous mettant hors d'équilibre.
8. Pour transporter la tronçonneus çonneuse, installez toujours le protecteur du guide de chaîne. Une manipulation adéquate de la tronçonneuse réduit le risque de contact avec la chaîne en mouvement.
9. Sui fiée peut se casser ou augmenter les risques de choc en retard.
10. Maintenez les poignées sèches, propres et exemptes d'huile et de graisse. Les poignées graissées ou huileuses sont glissantes et peuvent causer une perte de maîtrise.
11. Coupez uniquement dans le bois. N'utilisez pas la tronconseuse pour des travaux autres que ceux pour lesquels elle a été conçue. Par exemple, ne l'utilisez pas pour couper le plastique, les matériaux de maçonnerie et les maté été conçue comporte un risque de danger.
12. Causes de chocs en retard et mesures préventives à prendre :

Il y a risque de choses en retour pour que le nez ou le bout du guide de chaine touche un objet, ou lorsque le bois se referme et coince la chaine dans sa ligne de coupe.

Le contact du bout, dans certains cas, peut entraîner une réaction instantanée en sens inverse, projetant le guide de chaîne vers le haut et vers l'utilisateur.

Le guide de chaîne risque d'être projeté vers l'utilisateur si la chaîne se coince le long de la partie supérieure du guide de chaîne.

L’une ou l’autre de ces réactions peut entraîner une perte de maîtrise de la scie et causer une grave blessure. Ne vous fiez pas uniquement aux dispositifs de sécurité intégrés à la scie. En tant qu’utilisateur de la tronçonneuse, vous devez prendre des mesures pour écarter les risques d’accident ou de blessure pendant le travail de coupe.

Le choc en retour est le résultat d'une mauvaise utilisation et/ou de procédures ou conditions inadéquates de travail. Il peut être évité en prenant les mesures appropriées, tel qu'indiqué ci-dessous :

• Maintenez une prise ferme, avec les pouces et les doigts encerclant les poignées de la tronconneuse, tenez la tronconneuse à deux mains et placez le corps et les bras dans une position vous permettant de résister aux chocs en return. Les forces de chic en return peuvent être contrôlées par l'utilitaire s'il prend les précautions nécessaires. Ne lâchez pas la tronconneuse.

• Ne vous penchez pas trop en avant, et ne coupez pas plus haut qu'à la hauteur des épaules.

Cela aide à éviter le contact involontaire du bout et permet de maîtriser la tronconneuse dans les situations imprévues.

Utilisez exclusivement les guides et chaînes spécifiques par le fabricant. Un remplacement incorrect du guide ou de la chaîne peut causer le bris de la chaîne et/ou un choc en retour.

• Suivez les instructions du fabricant concernant l'affutage et l'entretien de la tronconneuse. Le risque de choc en retour augmente si on abaisse la jauge de profondeur.

Régles de securité supplementaires

1. Veuillez lire le manuel d'instructions pour vous familiariser avec le fonctionnement de la tronconenneuse.
2. Avant d'utiliser la tronconneuse pour la première fois, demandez qu'on vous explique son fonctionnement. Si cela n'est pas possible, entraînez-vous au moins à couper des rondins sur un chevalet avant de commencer votre travail.
3. La tronconneuse ne doit pas être utilisée par les enfants et les jeunes de moins de 18 ans. Les jeunes de 16 ans et plus peuvent toutefois l'utiliser dans le cadre d'une formation effectuée sous la supervision d'un expert.
4. Le travail avec la tronconneuse exige beaucoup de concentration. Ne travailliez pas avec la tronconneuse si vous ne vous sentez pas en pleine possession de vos moyens. Effectuez tout le travail avec prudence et calme.
5. Ne travailliez jamais alors que vous êtes sous l'effet de l'alcool, d'une drogue ou d'un médicament.

Utilisation adéquate

1. La tronconneuse est conçue uniquement pour la coupe du bois. Ne l'utilise pas, par exemple, pour couper du plastique ou du béton poreux.
2. Utilisez la tronconneuse uniquement pour les opérations décrites dans ce manuel d'instructions. Ne l'utilisez pas, par exemple, pour couper des haies ou pour des travaux similaires.
3. La tronconneuse ne doit pas être utilisée pour des travaux de foresterie, c'est-à-dire pour l'abattage et l'émondage. Le câble de la tronconneuse n'offre pas à l'utilisateur une mobilité et une sécurité suffisantes pour ce type de travail.
4. La tronconneuse n'est pas conçue pour un usage commercial.
5. Ne soumettez pas la tronconneuse à une charge de travail excessive.

Dispositifs de protection personnelle

1. Les vêtements doivent être moulants, sans toutefois gêner les mouvements.
2. Portez les dispositifs de protection qui suivent pour travailler :
3. un casque de sécurité homologué pour vous protégier contre les chutes de branches et dangers similaires;
4. un écran facial ou des lunettes à coques;
5. une protection d'oreilles ajustée (cache-oreilles ou bouchons d'oreilles adaptés ou adaptables). Analyse par bande d'octave sur demande. Des gants de sécurité en cuir rigide;
6. un pantalon long en tissu résistant;
7. un bleu de travail en tissu résistant aux coupures;
8. des chaussures ou bottes de sécurité à semelle antidérapante, bout métallique et doublure résistance aux coupures;
9. un masque anti-poussières si vous effectuez des travaux qui génèrent de la poussière (par exemple, scier du bois sec).

Habitudes de travail sûres

1. N'utilisez pas la tronçonneuse près de poussières ou gaz inflammables, car ils seront un risque d'explosion au contact des étincelles projetées par le moteur.
2. Travailliez toujours sur une surface ferme, avec une position d'équilibre. Prenez tout particulièrement garde aux obstacles (par exemple, le cordon d'alimentation) dans la zone de travail. Soyez tout particulièrement prudent lorsque les surfaces sont rendues glissantes par l'humidité, la glace, la neige, le bois fraîchement coupé ou les bouts d'écorce partiellement détachés. N'utilisez pas la scie sur une échelle ou dans un arbre.
3. Soyez tout particulièrement prudent lorsque vous travaillez sur un sol en pente, car les troncs et branches qui roulent sur le sol représentent alors un danger.
4. Retirez tout corps étranger de la surface à couper, tels que grains de sable, cailloux, clous, fils métalliques, etc. Les corps étrangers endommageraient le guide et la chaîne, et ils peuvent causer un dangereux choc en retour.
5. Soyez tout particulièrement prudent lorsque vous coupez près de clôtures métalliques. Ne fousez pas à travers la clôture, car la scie risquerait de faire un choc en retour.
6. Évitez de couper dans le sol.
7. Coupez les pièces de bois une à la fois, jamais en paquets.
8. Évitez d'utiliser la scie pour couper les branches fines et les racines, car elles risquent de s'enchevêtre très dans la tronçonneuse. Toute perte d'équilibre est dangereuse.
9. Utilisez un support sûr (un chevalet) lorsque vous coupez du petit bois d'œuvre.
10. N'utilisez pas la tronçonneuse pour couper ou balayer les pièces de bois ou autres objets.

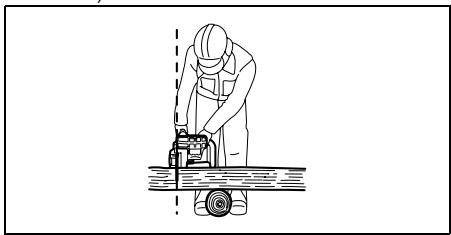

11. Guidez la tronçonneuse de sorte qu'aucune partie de votre corps ne se trouve sur sa trajectoire (voir l'illustration).

Choc en retour

1. Le travail avec la tronçonneuse comporte un risque de choc en retour dangereux. Les chocs en retour surviennent lorsque le bout du guide (et tout particulièrement le quart supérieur) entre en contact avec le bois ou autre matière solide. La tronçonneuse se trouve alors déviée vers l'utilisateur.

1. Pour éviter les chocs en retour, respectez les points suivants:
2. Ne commencez jamais la coupe par le bout du guide.
3. N'utilisez jamais le bout du guide pour couper. Soyez tout particulièrement prudent lorsqu'elles reprendent une coupe déjà commencée.
4. Attendez que la chaine tourne avant de commencer la coupe.
5. Affûtez toute bien la chaîne. Tout particulièrement, réglez la jauge de profondeur sur la bonne hauteur (reportez-vous à "Affûtage de la chaîne" pour plus de détails).
6. Ne sciez jamais plusieurs branches à la fois.
7. Lorsque vous émondez, évitez que le guide n'entre en contact avec les autres branches.
8. Lorsque vous tronçonnez, faites-le à l'écart des autres troncs. Surveillez toujours le bout du guide. Utilisez un chevalet.

Transport et rangement

1. Transportez la tronconneuse uniquement par sa poignée avant, avec le guide pointant vers l'arrière.
2. Rangez la tronconneuse dans une pièce sûre, sèche, verrouillée et hors de portée des enfants. Ne rangez pas la tronconneuse à l'extérieur.

Avertissement :

La MAUVAISE UTILISATION de l'outil ou l'ignorance des consignes de sécurité indiquées dans ce manuel d'instructions peut entraîner une blessure grave.

Precautions importantes pour le chargeur et la batterie

1. Avant d'utiliser la batterie, lisez toutes les instructions et précautions relatives (1) au chargeur de batterie, (2) à la batterie, et (3) à l'outil utilisant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l'utilisation si le temps de fonctionnement devient excessivement court. Il y a risque de surchauffe, de brûlures, voire d'explosion.
4. Si l'électrolyte pénétre dans vos yeux, rincez-les à l'eau claire et consultez immédiatement un médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :

(1) Ne touchez les bornes avec aucun matériel conducteur. (2) Évitez de ranger la batterie dans un conteneur avec d'autres objets métalliques, par exemple des clous, des pièces de monnaie, etc.

(3) N'exposez pas la batterie à l'eau ou à la pluie. Un court-circuit de la batterie pourrait provoquer un fort courant, une surchauffe, parfois des brûlures et même une panne.

1. Ne rangez pas l'outil ou la batterie dans des endroits où la température risque d'atteindre ou de dépasser 50°C.
2. Ne jetez pas la batterie au feu même si elle est sérieusement endommagée ou complètement épuisée. La batterie peut exploser au contact du feu.
3. Prenez garde d’échapper ou de heurter la batterie.

Conseils pour assurer la durée de vie optimale de la batterie

1. Rechargez la batterie avant qu'elle ne soit complètement déchargée. Arrêtez toujours l'outil et rechargez la batterie quand vous remarquez que la puissance de l'outil diminue.
2. Ne rechargez jamais une batterie complètement chargée. La surcharge réduit la durée de service de la batterie.
3. Chargez la batterie alors que la température de la pièce se trouve entre 10°C et 40°C. Avant de charger une batterie chaude, laissez-la refroidir.

Attention :

• Assurez-vous toujours que l'outil est hors tension et que sa batterie est retirée avant de l'ajuster ou de vérifier son fonctionnement.

Installation et retrait de la batterie (fig. 1)

• Mettez toujours l'outil hors tension avant d'installer ou de retirer la batterie.
• Pour retirer la batterie, sortez-la de l'outil tout en faisant glisser le bouton à l'avant de la batterie. Pour insérer la batterie, alignez la languette de la batterie avec la rainure située dans le carter, puis faites-la glisser en place. Insérez-la tout à fond, jusqu'à ce qu'un léger déclic se fasse entendre. Si vous pouvez voir la partie rouge du côté supérieur du bouton, la batterie n'est pas complètement verrouillée. Insérez-la entièrement, jusqu'à ce que la partie rouge ne soit plus visible. Sinon, elle pourrait tomber accidentellement de l'outil, au risque de vous blesser ou de blesser quelqu'un se trouvant près de vous.
• N'insérez pas la batterie de force. Si elle ne rentre pas facilement, c'est que vous ne l'insérez pas correctement.

Attention :

• Avant d'insérer la batterie dans l'outil, vérifiez toujours que la gachette fonctionne correctement et qu'elle revient sur la position "OFF" quand vous la relâchez.

Pour éviter tout déclenchement accidentel de la gachette, un bouton de sécurité a été prévu.

Pour démarrer l'outil, appuyez sur le bouton de sécurité et tirez sur la gachette. Pour l'arrêt, relâchez la gachette.

Attention :

• Assurez-vous toujours que l'outil est hors tension et que sa batterie est retirée avant d'effectuer tout travail dessus.

Attention :

Assurez-vous toujours que l'outil est hors tension et que la batterie est retirée avant d'installer ou de retirer la chaîne de scie. - Portez toujours des gants pour installer ou retirer la chaîne de scie. - N'utilisez la chaîne et le guide de chaîne qu'avec un bout de guide conçu pour cette tronçonneuse (voir la liste des pièces de rechange). - Pour éviter les chocs en retour, ne retirez pas le bout de guide et ne remplacez pas le guide de chaîne par un autre sans bout de guide.

Desserrez la vis en tournant le bouton dans le sens contraire des aiguilles d'une montre jusqu'à ce que le couvre-pignon se détache. (Fig. 3)

Retirez le couvre-pignon.

Retirez la chaîne et le guide de chaîne de l'outil.

Placez une extrémité de la chaîne sur le dessus du guide de chaîne. Il faut alors placer la chaîne comme indiqué sur l'illustration, car elle tourne dans le sens de la flèche. (Fig. 4)

Placez la chaîne de sorte que le ressort et le moyeu se trouvent à l'intérieur de la chaîne, et placez l'autre extrémité de la chaîne autour du pignon, tel qu'indiqué sur l'illustration. (Fig. 5)

Tout en tournant le guide de chaîne dans le sens contraire des aiguilles d'une montre, installez-le de sorte que son extrémité touche le ressort. (Fig. 6)

Insérez le crochet du couvre-pignon dans l'orifice de l'outil, puis posez le couvre-pignon sur l'outil. (Fig. 7)

Tournez le bouton dans le sens des aiguilles d'une montre pour serrer la vis fermement. (Fig. 8)

Réglage de la tension de la chaîne (fig. 9 et 10)

Vous pouvez régler la tension de la chaîne en desserrant légèrement la vis.

Après le réglage, desserrez la vis fermement.

Attention :

• Les chaînes neuves ont tendance à se desserrer pendant un certain temps après l'installation. Vérifiez la tension de la chaîne de temps à autre avant d'utiliser la tronconneuse.
• La chaîne risque de se déplacer si elle n'est pas bien tendue.
• L'installation et le retrait de la chaîne doivent être effectués dans un emplacement propre, sans sciure de bois, etc.

Opération

La chaîne se lubrifie automatiquement pendant l'utilisation de l'outil.

Vérifiez la quantité d'huile restante par la fenêtre d'inspection du réservoir d'huile.

Pour remplir le réservoir, retirez le bouchon posé sur l'ouverture du réservoir d'huile. La capacité du réservoir d'huile est de 80 ml.

Une fois le réservoir rempli, n'oubliez pas de visser le bouchon du réservoir d'huile sur la tronconneuse.

Attention :

• La première fois que vous faites le plein d'huile sur la tronconneuse, ou lorsque vous refaitez le plein après avoir complètement vidé le réservoir d'huile, ajoutez de l'huile jusqu'au bord inférieur du goulot de remplissage. Autrement, l'alimentation en huile risque d'être affectée.
• Pour huiler la chaîne, utilisez exclusivement de l'huile à chaîne Dolmar ou une huile similaire disponible en magasin.
• N'utilise jamais d'huile contenant des poussières ou particules, ni de l'huile volatile.
• Pour élaguer les arbres, utilisez une huile végétale. L'huile minérale risquerait d'endommager les arbres.
• Ne forcez jamais la tronconneuse lorsque vous élaguez des arbres.
• Avant de tronconner, assurez-vous que le bouchon est bien visser en place sur le réservoir d'huile.

Gardez la tronçonneuse à l'écart de l'arbre. Démarrez-la et attendez que la chaîne soit bien lubrifiée.

Avant de mettre le contact, mettez la protection de la pointe/guide inférieur en contact avec la branche à couper. Le guide de chaîne risque de trembler et vous risquez de vous blesser si vous procédez à la coupe sans mettre la protection de la pointe/guide inférieur en contact avec la branche.

Déplacez simplement la tronçonneuse vers le bas pour couper la branche.

Attention :

• Éloignez toutes les parties du corps de la chaîne lors que le moteur fonctionne. Tenez la tronçonneuse fermement des deux mains lorsque le moteur tourne.
• Ne vous penchez pas trop. Gardez une bonne assise et un bon équilibre en tout temps.

Avant de mettre le contact, mettez la protection de la pointe/guide inférieur en contact avec la branche à couper. Le guide de chaîne risque de trembler et vous risquez de vous blesser si vous procedez à la coupe sans mettre la protection de la pointe/guide inférieur en contact avec la branche. (Fig. 12 et 13)

Pour couper de grosses branches, commencez par faire une entaille peu profonde sous la branche, puis terminez la coupe en procédant par le haut. (Fig. 14)

Si vous essayez de couper les grosses branches par le bas, la branche risque de s'affaisser et de coincer la chaîne dans la découpe. Par ailleurs, si vous essayez de couper les grosses branches à partir du haut sans faire une légère entaille sous la branche, la branche risque de se fendre. (Fig. 15)

Si vous n'arrivez pas à couper complètement la branche d'un seul coup :

Appuyez légèrement sur la poignée et continuez à scier et déplacez la scie à chaîne d'avant en arrière ; puis dirigez la pointe un peu plus vers le bas et terminez la coupe en relevant la poignée. (Fig. 16)

Transport de l'outil (fig. 17)

Sortez toujours la batterie de l'outil et recouvrez le guide avec le foureau avant de transporter l'outil. Recouvrez également la batterie avec le cache de la batterie.

Attention :

Assurez-vous toujours que l'outil est hors tension et que la batterie est retirée avant d'y effectuer tout travail d'inspection ou d'entretien. - Portez toujours des gants pour effectuer toute opération d'inspection ou d'entretien.

Attention :

• Retirez toujours la batterie et portez des gants de protection lorsque vous travaillez avec la tronçonneuse.

Affutez la chaîne si :

• de la sciure de bois granuleuse est produite lorsqu vous coupez du bois humide;
• la chaîne pénètre difficilement dans le bois même si vous appliquez une forte pression;
• Le tranchant est nettement endommagé;
• La tronconnetteuse tire vers la gauche et la droite dans le bois. Cela est du à un affutage inégal de la chaîne ou au fait qu'elle est endommagée d'un côté seulement. (Fig. 18)

Affutez la chaîne régulièrement, mais en ne retirant chaque fois qu'une petite quantité de matériel.

Deux ou trois coups de lime suffisent généralement pour l'affutage de routine. Avec plusieurs affutages de la chaîne, faites-la affûter par un centre de réparation agréé DOLMAR.

Limé et limage

• Pour affûter la chaîne, utilisez une lime ronde spéciale (accessoire en option) pour chaînes de tronçonneuse, d'un diamètre de 4 mm. N'utilisez pas une lime ronde ordinaire.
• La lime ne doit toucher le matériel que lors du limage vers l'avant. Au retour, soulevez la lime pour ne pas qu'elle touche le matériel.
• Affûtez d'abord le tranchant du maillon le plus court. La longueur de ce maillon servira de dimension de la jauge pour tous les autres maillons de la chaîne.
• Passez la lime tel qu'indiqué sur l'illustration. (Fig. 19)
• Le limage sera plus facile si vous employez un porte-lime (accessoire). Des symboles sont apposés sur le porte-lime pour indiquer le bon angle d'affutage de (alignez les symboles parallèlement à la chaîne) et les limites de profondeur de pénétration (jusqu'au 4/5 du diamètre de la lime).

Passez la lime tel qu'indiqué sur l'illustration. (fig. 20)

• Une fois la chaîne affûtée, vérifie la hauteur de la jauge de profondeur à l'aide de l'outil de jauge de la chaîne (accessoire en option).
• Retirez toute asperité restante, aussi petite soit-elle, à l'aide d'une lime plate spéciale (accessoire en option).
• Arrondissez encore une fois l'avant de la jauge de profondeur.
• Essuyez les poussières et particules de la chaîne après avoir ajusté la hauteur de la jauge de profondeur.

Nettoyage du guide (fig. 21)

Les copeaux et la sciure s'accumulent dans la rainure du guide, qui la colmate et entrave la bonne répartition de l'huile. Enlevez toujours les copeaux et la sciure lorsque vous affinez ou que vous remplacez la chaîne de scie.

Nettoyage du filtre à huile dans l'orifice d'alimentation en huile

Des poussières ou particules peuvent s'accumuler dans le filtre à huile de l'orifice d'alimentation en huile pendant l'utilisation.

Les poussières ou particules accumulées dans le filtre à huile peuvent affecter l'alimentation en huile et causer une lubrification insuffisante de la chaine.

Lorsque l'alimentation en huile ne s'effectue pas correctement sur la partie supérieure du guide de chaîne, nettoyez le filtre en procédant comme suit.

Retirez la batterie de l'outil.

Retirez le couvre-pignon et la chaîne de l'outil. (Reportez-vous à la section intitulée "Installation ou retrait de la chaîne".)

Retirez l'écrou capuchon à l'aide d'un tournevis à tête fendue et à tige mince, ou d'un objet similaire. (Fig. 22)

Retirez le filtre de la tronconneuse et essuyez toutes les poussières ou particules. Si le filtre est trop sale, remplacez-le par un neuf. (Fig. 23)

Insérez la batterie dans l'outil.

Appuyez sur la gachette pour que les poussières et particules accumulées dans l'orifice d'alimentation en Huile soient évacuées par l'alimentation en Huile. (Fig. 24)

Retirez la batterie de l'outil.

Insérez le filtre à huile nettoyé dans l'orifice d'alimentation en huile. Si le filtre est trop sale, remplacez-le par un neuf. (Fig. 25)

Insérez l'écrou capuchon dans l'orifice d'alimentation en huile pour fixer le filtre, en plaçant le bon côté de l'écrou capuchon vers le haut, tel qu'indiqué sur l'illustration. Si l'écrou capuchon est déformé et que vous n'arrivez pas à fixer le filtre, remplacez-le par un écrou capuchon neuf. (Fig. 26)

Remettez en place le couvre-pignon et la chaîne sur l'outil.

Remplacement du pignon (fig. 27 et 28)

Avant de poser une chaîne neuve, vérifie l'état du pignon.

Attention:

• La chaîne neuve sera endommagée si le pignon est usé. Le cas échéant, faites remplacer le pignon. Le pignon doit être installé de sorte qu'il soit toujours orienté comme indiqué sur l'illustration.

Posez toujours une bague de blocage neuve lorsqu vous remplacez le pignon.

Remplacement des charbons (fig. 29 et 30)

Retirez et vérifiez régulièrement les charbons. Remplacez-les lorsqu'ils sont usés jusqu'au trait de limite d'usure. Maintenez les charbons propres et en état de glisser aisément dans les porte-charbon. Les deux charbons doivent être remplacés en même temps. N'utilisez que des charbons identiques.

Utilisez un tournevis pour retirer les bouchons de portecharbon. Enlevez les charbons usés, insérez-en de nouveaux et revissez solidement les bouchons de portecharbon.

Rangement de l'outil

Nettoyez l'outil avant de le ranger. Essuyez les copeaux et la sciure de bois qui recouvrent l'outil après avoir retiré le couvre-pignon. Après avoir nettoyé l'outil, faites-le tourner à vide pour lubrifier la chaîne et le guide de chaîne.

Recouvre le guide de chaîne avec le fourreau.

Videz le réservoir d'huile et posez la tronçonneuse avec le bouchon du réservoir vers le haut.

Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, l'entretien ou les réglages doivent être effectués par le Centre d'Entretien Dolmar.

Attention :

• Ces accessoires ou pièces complémentaires sont recommandés pour l'utilisation avec l'outil Dolmar spécifique dans ce mode d'emploi. L'utilisation de tout autre accessoire ou pièce complémentaire peut comporter un risque de blessure. N'utilisez les accessoires ou pièces qu'aux fins auxquelles ils ont été conçus. Si vous désirez obtenir plus de détails concernant ces accessoires, veuillez contacter le centre de service après-vente Dolmar le plus proche.
• Les divers types de batteries et chargeurs Dolmar authentiques
• Chaîne Fourreau
• Guide de chaîne complet
• Lime

Je soussigné, Kato, tel qu'autorisé, déclare que l'outil DOLMAR,

M6 08 02 24243 083

AS-1812 est conforme aux exigences standard de sécurité et de santé des directives de l'UE qui s'y appliquent : Directive Machines de l'UE 98/37/EC, Emission de bruit 2000/14/EG et Directive EU EMC.

Les exigences des directives de l'UE ci-dessus ont eté satisfaitées principalement sur la base des normes suivantes: EN60745-2-13, EN 55014 et ENISO11681. La procédure d'évaluation de la conformité à 2000/14/EG a été executée conformément à l'Annexe V. Le niveau de puissance sonore mesure (Lwa) est de 92,7 dB(A). Le niveau de puissance sonore garanti (Ld) est de 95 dB(A). L'examen de type UE pour 98/37/EG a été effectué par : TÜV Product Service GmbH, Zertifizierungsstelle, Ridlerstraße 31, D-80339 München.

Pour le modèle AS-1812

Pour les pays d'Europe uniquement

Bruit

Niveau de bruit pondéré A typique, déterminé selon EN60745-2-13:

Niveau de pression sonore (L_pA): 84,6 dB (A)

Incertitude (K) : 2 dB (A)

Le niveau de bruit en fonctionnement peut dépasser 85 dB (A).

Porter des protecteurs anti-bruit.

Vibrations

Valeur totale de vibrations (somme des vecteurs triaxiaux) déterminée selon EN60745-2-13:

Mode de travail : coupe du bois

Émission de vibrations (a_h): 4,3 m/s^2

Incertitude (K): 1,5 m/s²

Variabilité (K): 2 dB (A)
