MODE D'EMPLOI PFS 710A PARKSIDE
DE Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschlieBend mit allen Funktionen des Gerätes vertraut. CH FR Avant de dire le mode d'emploi, ouvre la page contenant les illustrations et familierisez-vous ensuite CH avec toutes les fonctions de I'appareil. Prima di leggere apriere la pagina con le immagini e prendere confidenza con le diverse funzioni CH dell'apparecchio. Vouw vór het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparatus. Antes de fazer a ler abra na com as imagens e, de seguida, familiarize-se com todas as funções do(AP)
Komperna GmbH
BurgstroBe 21
FR SCIE SABRE CH Instructions d'utilisation et consignes de sécurité NL RECIPROZAAGMACHINE
DE/AT/CH Bedienungs- und Sicherheitshinweise FR/CH Instructions d'utilisation et consignes de sécurité Page 13 IT/CH Indicazioni per l'uso e per la sicurezza NL Bedienings- en veiligheidsinstructies PT Instruções de utilização e de segurança Página 39
Utilisation conforme.. Page 14 Équipement. Page 14 Meubles.. Page 15 Caractéristiques. Page 15
Consignes de sécurité générales
Poste de travail. Page 15 Sécurité électrique. Page 15 Sécurité personnelle Page 16 Manipulation prudente et usage d'outils électriques Page 16 Consignes de sécurité spécifiques de l'appareil. Page 17 Accessoires / équipements d'origine Page 17 Informations concernant les lames de scie. Page 18
Avant la mise en service
Montage/remplacement de la lame de scie. Page 18 Sélection de vitesse.. Page 18 Réglage du mouvement pendulaire. Page 18
Mise en service
Mise en marche et arrêt. Page 19 Guidage sur la scie circulaire. Page 19 Instructions de travail pour scier. Page 19
Entretien et nettoyage. Page 20
Mise au rebut. Page 20
Informations
S. A. V. Page 20 Déclaration de conformité/Fabricant. Page 20
| Ce mode d'emploi utilise les pictogrammes et symboles suivants : | |||
| Lire le mode d'emploi ! | ® | Classe de protection II | |
| Respecter les avertissements et les consignes de sécurité ! | ® | Porter des lunettes protectrices, un masque antipoussières, un casque auditif et des gants de protection. | |
| Risque d'électrocution ! Tension électricquedangereuse - Danger de mort ! | ® | Tenez les enfants et d'autres personnes à l'écartpendant l'utilisation de l'outil électricque. | |
| Risque d'explosion ! | ® | Maintenez l'appareil à l'abri de la pluie et de l'humi-dité. Le risque d'un choc électricquaugmente dans le cas où de l'eau pénétre dans l'appareil électricque. | |
| V~ | Tension alternative | ® | Tout dommage sur l'appareil, le cordon d'alimen-tation ou la fiche secteur représenté un danger de mort en cas de chic électricque. Contrôlez régulièrement l'état de l'appareil, du cordon d'alimentation et de la fiche secteur. |
| W | Watt (Puisance appliquée) | ® | Mettez l'emballage et l'appareil au rebut dans le respect de l'environnement. |
Scie sabre PFS 710 A
Scie électrique polyvalente pour la maison et le jardin
Avant la première mise en service, familiarisez-vous obligatoirement avec les fonctions de l'appareil et informez-vous
sur la manipulation correcte des outils électriques. Pour ce faire, lisez le mode d'emploi suivant. Soigneusement conserver ces instructions. Remettez les documents aux utilisateurs lorsque vous prêtez l'appareil.
Utilisation conforme
Cet appareil est conçu pour scier, tronçonner et adapter le bois, le plastique et les matériaux de construction. La scie sabre convient pour les travaux grossiers de sciage, les coupes droites et courbes et le tronçonnage de surfaces. Respecter les informations concernant les lames de scie et les instructions de travail pour le sciage. Cet appareil n'est pas conçu pour une utilisation commerciale. Toute autre utilisation ou modification de la machine est considérée comme non conforme et peut être source de graves dangers.
Le fabricant décline toute responsabilité pour les dégâts issus d'une utilisation non conforme.
- Équipement

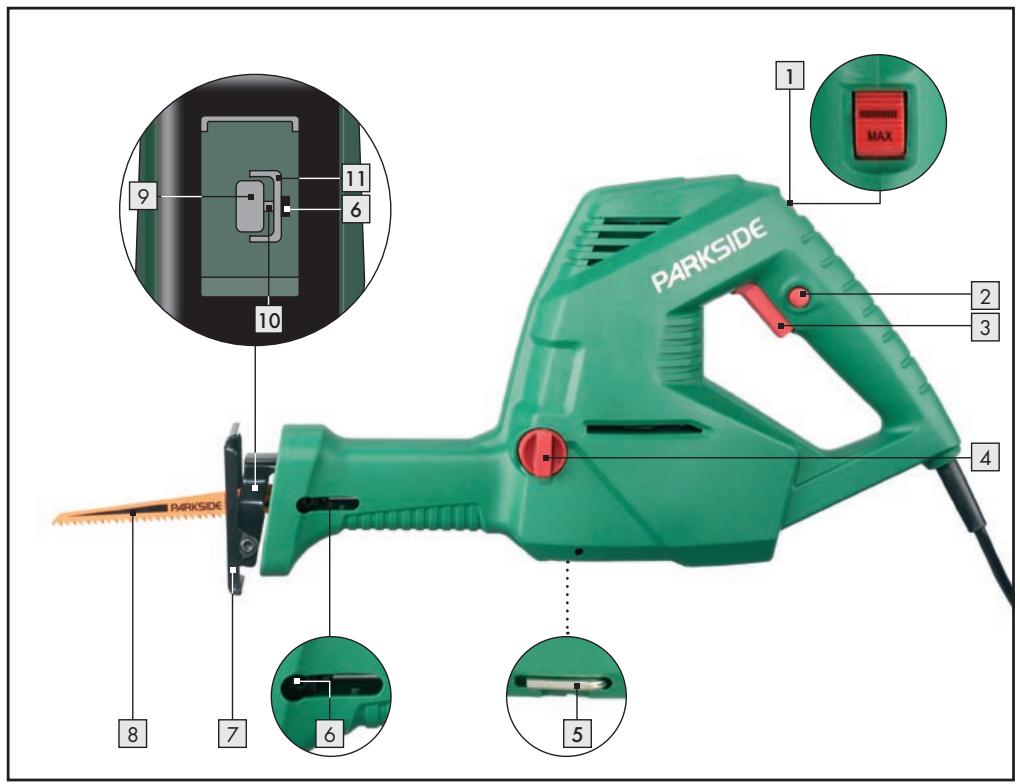

Molette de sélection de vitesse 2 Touche de blocage 3 Interrupteur marche/arrêt 4 Sélecteur mouvement pendulaire 5 Clé à vis à six pans creux pour le remplacement de la lame de scie 6 Vis à six pans creux pour le remplacement de la lame de scie 7 Semelle 8 Lame de scie Tige de course 10 Tenon de guidage Plaque de serrage
12 Lame de scie à bois (coup fin)
1 Scie sauteuse PFS 710 A 1 Clé à vis à six pans creux 1 Lame de scie 1 Mode d'emploi 1 Manuel "Garantie et service"
Caractéristiques
Tension nominale : 230V~50Hz
Puissance nominale : 710W
Vitesse nominale a vide: n_0500 - 2600t / min
Longueur de course: 28 mm
Puissance de coupe max.: Bois 195mm
Classe de protection : Il/
Bruit et vibrations :
Valeurs mesurées conformes à EN 60745.
Niveau de pression acoustique avec référence A
Le niveau de pression acoustique de l'appareil est normalement de 86 dB (A). Incertitude K = 3 dB.
Le niveau de bruit pendant le travail peut dépasser 99 dB (A).
Accélération évaluée typique:
Vibration de l'avant-bras a_h = 6,303m / s^2
Incertitude K = 1,5 m / s^2
AVERTISSEMENT! Le niveau de vibrations indiqué dans ces instructions a été mesuré conformément aux méthodes de mesure décrites dans la norme EN 60745 et peut être utilisé pour la comparaison d'outils.
Le niveau des vibrations varie en fonction de l'usage de l'outil électrique et peut, dans certains cas, excéder les valeurs indiquées dans ces instructions. La charge due aux vibrations pourrait être sous-estimée si l'outil électrique est utilisé régulièrement de cette manière.
Remarque: afin d'obtenir une estimation précise de la sollicitation vibratoire pendant un certain temps de travail, il faut aussi tenir compte des périodes pendant lesquelles l'appareil est éteint ou allumé, mais n'est pas effectivement utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée du travail.
Consignes de sécurité générales
ATTENTION! Veuillez suivre toutes les instructions. Tout manquement aux consignes ci-dessous peut provoquer une électrocution, un incendie et / ou de graves blessures.
SOIGNEUSEMENT CONSERVER CES INSTRUCTIONS.
1. Poste de travail
a) Maintenez votre poste de travail propre et en ordre. Le désordre et un éclairage insuffisant peuvent être à l'origine d'accidents.
b) Ne pas utiliser l'appareil dans une atmosphère explosive contenant des liquides, des
gaz ou des poussières inflammables. Les étincelles produites par les outils électriques peuvent faire exploser la poussière ou les gaz.
c) Tenir les enfants et les autres personnes à l'écart lors de l'utilisation de cet outil élec-
trique. Toute distraction peut vous faire perdre le contrôle de l'appareil.
2. Sécurité électrique
La fiche de branchement secteur de l'appareil doit s'enficher aisément dans la prise de courant. La fiche ne doit jamais être modifiée. Ne pas utiliser d'adaptateur avec des appareils reliés à la terre. Une fiche
Une fiche intacte et une prise de courant adéquate permettent de réduire les risques d'électrocution.
b) Éviter tout contact physique avec les surfaces reliées à la terre, par ex. conduites, chauffages, fours et réfrigerateurs. Risque élevé d'électrocution lors que vous êtes relié à la terre.
Ne pas exposer cet appareil à la pluie, ni à l'humidité.
L'infiltration d'eau dans un appareil augmente les risques d'électrocution.
Ne jamais utiliser le câble de manière non conforme, pour porter l'appareil ou le
suspendre, voire pour débrancher la fiche secteur de la prise de courant. Tenir le cable à l'écart de toute source de chaleur, d'arêtes coupantes ou de parties mobiles de l'appareil. Un cable tordu ou enchevêtré augmente les risques d'électrocution.
Lorsque vous utilisez un outil électrique en plein air, uniquement utiliser un cable de rallonge homologué pour
l'usage à l'extérieur. L'utilisation d'un cable de rallonge homologué pour l'usage en plein-air réduit les risques d'électrocution.
3. Sécurité personnelle
a) Soyez toujours attentif et vigilant quel que soit la tâche exécutée et procédez toujours avec prudence lors du travail avec un outil électrique. Ne pas utiliser l'appareil si vous n'êtes pas concentré ou fatigué ouêtes sous l'influence de drogues, d'alcool ou de médicaments. Le moindre instant de distraction lors de l'usage de l'appareil peut causer des sérieuses blessures.
Portez une tenue de protection personnelle et toujours des lunettes de protection. Le
port d'équipement personnel de protection tel que masque antipoussières, chaussures de sécurité antidérapantes, casque ou protection auditive, selon le type et l'utilisation de l'appareil
reil électrique, diminue les risques de blessures.
c) Éviter toute mise en service involontaire. Vérifier que l'interrupteur est en position „ARRÊT“ avant de brancher la fiche dans la prise de courant. Porter l'appareil avec le doigt sur l'interrupteur ou le brancher allumé sur l'alimentation électrique peut provoquer des accidents. d) Avant de mettre en marche l'appareil, il faut retirer les outils de réglage ou les clés à vis. Un outil ou une clé pris dans un élément en rotation peut provoquer des blessures. e) Ne vous surestimez pas! Travailler dans une position stable et veiller à toujours garder l'équilibre. Vous pouvez ainsi moins contrôler l'appareil en cas de situations imprévues. f) Porter des vêtements adéquats. Ne pas porter de vêtements ou bijoux amples. Tenir les cheveux, vêtements et gants à l'écart des pièces mobiles. Les cheveux longs dénoués, les bijoux et vêtements amples peuvent être happés par les parties mobiles. g) Si les dispositifs d'aspiration et de récapération des poussières sont montés, il faut veiller à ce qu'ils soient correctement raccordés et utilisés.
L'utilisation de ces dispositifs réduit les dangers causés par les poussières.
4. Manipulation prudente et usage d'outils électriques
a) Ne pas surcharger l'appareil. Utiliser l'outil électrique ajustat pour réaliser votre travail. L'outil ajustat vous permet de travailler et en toute sécurité dans la plage de puissance prescrite. b) Ne pas utiliser un outil électrique si son interrupteur est défectueux. Un outil électrique dont l'allumage et l'extinction ne fonctionnent plus correctement est dangereux et doit être réparé. c) Débrancher la fiche électrique de la prise de courant avant d'ajuster l'outil, de changer des accessoires ou de ranger.
l'appareil. Cette mesure de précaution empêche toute remise en marche involontaire de l'appareil.
d) Ranger les outils électriques inutilisés hors de portée des enfants. Ne jamais laisser des personnes sans expérience ou qui n'ont pas lu ces instructions utiliser l'appareil. Les outils électriques sont dangereux dans les mains de personnes sans experience. e) Entretenir l'appareil avec soin. Contrôler si les parties mobiles fonctionnent irréprochablement et ne coincent pas, si des pièces sont cassées ou endommagées, ainsi que le bon fonctionnement de l'appareil. Faire réparer les pièces endommagées avant de réutiliser l'appareil. Les outils électriques mal entretenus sont à l'origine de nombreux accidents. f) Toujours conserver les outils de coupe tranchants et propres. Un outil de coupe tranchant et bien entretenu se coince moins et est plus facile à guider. g) Utiliser l'outil électrique, les accessoires, les outils d'usinage, etc. conformément à ces instructions et aux specifications de l'outil. Tenir compte des conditions de travail et de la tâche à exécuter. L'usage d'outils électriques dans un but différent de celui prescrit peut être à l'origine de situations dangereuses.
Prévention des risques de blessures, d'incendies et de menaces pour la santé :
Si vous travailliez en plein-air, protégez l'appareil par un disjoncteur de protection contre les courants de courts-circuits (FI) avec un courant de déclenchement maximal de 30mA. Fixer la pièce usinée. Utiliser des dispositifs de serrage/étau pour fixer la pièce usinée. La pièce est ainsi plus sûrement fixée qu'à la main. Ne jamais poser les mains à côté ou devant l'outil sur la surface à usiner pour prévenir tous risques de blessures en cas de dérapage. - Immédiatement débrancher la fiche secteur de la prise de courant en cas de danger.
Toujours faire dégager le cordon secteur vers l'arrière de l'appareil. RISQUE D'INCENDIE PAR PROJECTION D'ETINCELLES! Les projections d'étincelles se produisent lorsque vous sciez des métaux. Il faut donc absolument veiller à ne mettre personne en danger et tenir toutes les matières inflammables à l'écart de la zone de travail.
Avertissement! vapeurs toxiques! l'usinage de poussières nocives/toxiques est dangereux pour la santé de l'utilisateur et des personnes séjournant à proximité.
Porter des lunettes protectrices et un masque antipoussières !
Ne pas usiner des matériaux à base d'amiante. L'amiante est considérée cancérigène. Lorsque vous sciez des matériaux de construction, respectez les réglementations légales et les recommandations du fabricant. Ne pas usiner des matières mouillées ou des surfaces humides. Uniquement amener l'appareil en marche contre le matériel usiné.
ATTENTION! Éviter tout contact de l'utilisateu en marche avec des objets fixes - risque de contrecoup!
La semelle [7] doit toujours être contre la pièce usinée lorsqu'appareil est en marche. Toujours éteindre et laisser tourner à vide jusqu'à l'arrêt complet avant de poser l'appareil. Uniquement utiliser des lames de scie tranchantes et en parfait état. Immédiatement replacer les lames de scie fissurées, tordues ou émoussées. L'appareil doit toujours rester propre, sec et exempt d'huiles ou de graisses.
Accessoires/équipements d'origine
Uniquement utiliser les accessoires indiqués dans le mode d'emploi. L'usage d'équipements ou d'accessoires autres que ceux recommandés peut signifier un risque de blessure pour l'utilisateur.
Vous pouvez utiliser n'importe quelle lame de scie à condition qu'elle possède la tige universelle correspondante 1/2. Vous trouverez dans le commerce des lames de scie de différentes longueurs, spécialement adaptées pour chaque application avec votre scie sabre.
Remarque: TPI = dents par pouce = nombre de dents sur 2,54 cm
Lame de scie à bois 12:
Dimensions: 150 × 1,25 ~mm, 6 TPI
Idéale pour : scier du bois de construction, panneaux agglomérés, contreplaqué, aussi pour les coupes plongeantes.
Montage/remplacement de la lame de scie
Porter des gants de protection adéquats pour effectuer le montage et le contrôle de la lame de scie.
Avant de replacer la lame de scie, il faut vérifier que le logement de la lame de scie est libre de tous résidus de matériel (par ex. copeaux de bois).
Au besoin, nettoyer le logement de la lame de scie avec un
pinceau ou de l'air comprimé.
- Dévisser la vis à six pans creux 6 avec la clé à vis à six pans creux 5.
- Insérer la lame de scie entre la tige de course 9 et la plaque de serrage [11]. Veiller à ce que le tenon de guidage 10 s'engage dans l'orifice de guidage de la lame de scie.
- Serrer ensuite la vis à six pans creux [6]. Vérifier la fixation correcte et sûre de la lame de scie avant la mise en service.
Sélection de vitesse
La molette [1] permet de préregler la vitesse désirée (MIN. = vitesse minimale, MAX. = vitesse maximale). La vitesse peut aussi être modifiée pendant le fonctionnement.
Réglage du mouvement pendulaire
Le réglage du mouvement pendulaire avec le sélecteur de mouvement pendulaire 4 permet d'adapter l'attaque de la lame de scie au matériel à usiner.
Niveau i:
adapté pour les matériaux de résistance moyenne, par ex. bois dur, plastique.
Niveau II :
à utiliser pour les matériaux tendres, par ex. matériaux légers de construction ou d'isolation.
Niveau III :
amener le sélecteur dans cette position pour l'usinage de bois tendre/bois d'arbre ou de matériaux tendres.
Mise en service
La tension de la prise de courant doit correspondre aux indications de la plaque signalétique de l'appareil. Les appareils homologues pour 230V fonctionnent également sous 220V
Mise en marche et arrêt
Vous pouvez choisir entre le mode à arrêt instantané et permanent.
Mise en marche du mode à arrêt instantané :
Enfoncer l'interrupteur marche/arrêt 3
Extinction du mode à arrêt instantané :
Relacher l'interrupteur marche/arrêt 3.
Mise en marche du mode permanent :
enfoncez l'interrupteur marche / arrêt 3 et le maintenez enfoncé avec la touche de blocage 2.
Extinction du mode permanent :
Enfoncer l'interrupteur marche / arrêt 3 et le relâcher.
Guidage sur de la scie sabre
La semelle 7 est orientable pour adapter l'utilisation à la pièce usinée et assurer un appui sur. Elle doit always être en contact avec la pièce usinée lorsque l'appareil fonctionne.
Instructions de travail pour scier
Vérifier que le matériel à usiner ne contienne pas de corps étrangers tels que clous, vis, etc. et enlever ceux-ci au besoin. Veiller à ne pas obturer les fentes de ventilation. Allumer d'abord l'appareil et l'amener ensuite contre le matériel à usiner. - Immédiatement éteindre l'outil si la lame de scie se coince.
Écarter la fente sciée avec un outil adéquat et retirer la scie sabre.
Adapter la lame de scie, la vitesse et le mouvement pendulaire en fonction du matériel à usiner. Vous trouvez dans le commerce des lames de scie de différentes longueurs spécialement
conçues pour chaque application avec vos scies sabre. Scier le matériel en progressant régulièrement.
Scier à fleur :
Les lames de scie flexibles de longueur adaptée permettent de scier des pièces saillantes, par ex. des conduites, directement contre un mur (voir aussi ill. D).
Procéder comme suit :
- Positionner la lame de scie directement contre le mur.
- Exercer une légère pression latérale sur la scie sabre de manière à amener la semelle 7 contre le mur.
- Allumer l'outil conformément aux instructions et scier la pièce avec une pression constante.
Attention! RISQUE de contre-coup
Uniquement effectuer des coupes plongeantes dans des matériaux tendres (par ex. bois).
Procéder comme suit :
- Positionner la scie sabre avec l'arête inférieure de la semelle 7 sur la pièce à usiner. Allumer l'appareil.
- Basculer la scie sabre vers l'avant et plonger avec la lame de scie dans la pièce usinée.
- Redresser la scie sabre à la verticale et continue de scier le long du tracé.
Remarque: la longueur maximale de la lame de scie utilisée ne doit pas dépasser 150 mm
Entretien et nettoyage
Avant d'effectuer tous les travaux de nettoyage sur l'appareil, toujours débrancher la fiche secteur de la prise de courant.
- Remplacer la lame de scie dès que sa denture est émoussée et ne permet plus d'effectuer une coupe impeccable.
Toujours garder l'appareil et les fentes de ventilation propres.
Nettoyer l'outil après avoir terminé le travail.
Éviter toute infiltration de liquides dans le boîtier de l'appareil. Utiliser un chiffon pour essuyer le boîtier. Ne jamais utiliser d'essence, de solvant ou détergent attaquant le plastique.
Nettoyer la fixation de la lame de scie avec un pinceau
ou à l'air comprimé.
L'emballage se compose exclusivement de matières recyclables qui peuvent être mises au rebut dans les déchetteries locales.
Ne jetez pas les appareils électriques aux ordures ménagères!
Conformément à la directive européenne 2002/96/CE relative aux appareils électriques et électroniques usés, et à son application dans les législations nationales, les outils électriques usés doivent être collectés séparément et faire l'objet d'un recyclage écophile.
Pour les possibilités d'élimination d'appareils électriques usagés, renseignez-vous auprès de votre commune.
S. a. v.
Pour le S. A. V. compétent de votre pays, consultez les documents de garantie.
Uniquement confier la réparation de vos appareils à des techniciens qualifiés et avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil. Toujours confier le remplacement de la fiche ou du cordon secteur au fabricant de l'appareil.
reil ou à son S. A. V. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil.
- Déclaration de conformité/fabricant ce
Nous soussignés, Kompernaß GmbH, Burgstr. 21, D-44867 Bochum, Allemagne, déclarons par la présente que ce produit satisfait aux directives CE suivantes :
Désignation du produit:
Parkside Scie sabre PFS 710 A
Sous réserve de modifications techniques dans l'intérêt d'une poursuite du développement du produit.
