MODE D'EMPLOI PET 23 PARKSIDE
FR AGRAFEUSE CLOUEUSE ELECTRIQUE
CH Instructions d'utilisation et consignes de sécurité
NL ELEKTRISCHE NIETMACHINE
Utilisation conforme à l'usage prévu. Page 16
Equipement.. Page 16
Furniture. Page 16
Données techniques. Page 17
Instructions de sécurité générales pour les outils électriques
- Sécurité du poste de travail Page 17
- Sécurité électriche Page 18
- Sécurité personnelle Page 18
- Manipulation prudente et usage d'outils électriques Page 19
Consignes de sécurité pour l'agrofeuse électrique. Page 19
Mise en service
Agrafes/clous. Page 20
Remplissage du chargeur . Page 21
Mise en marche et à l'arrêt. Page 21
Réglage de l'intensité de frappe. Page 21
Fixation. Page 21
Elimination des défauts Page 22
Maintenance et nettoyage
Mise au rebut. Page 22
Service.. Page 22
Déclaration de conformité/Fabricant Page 23

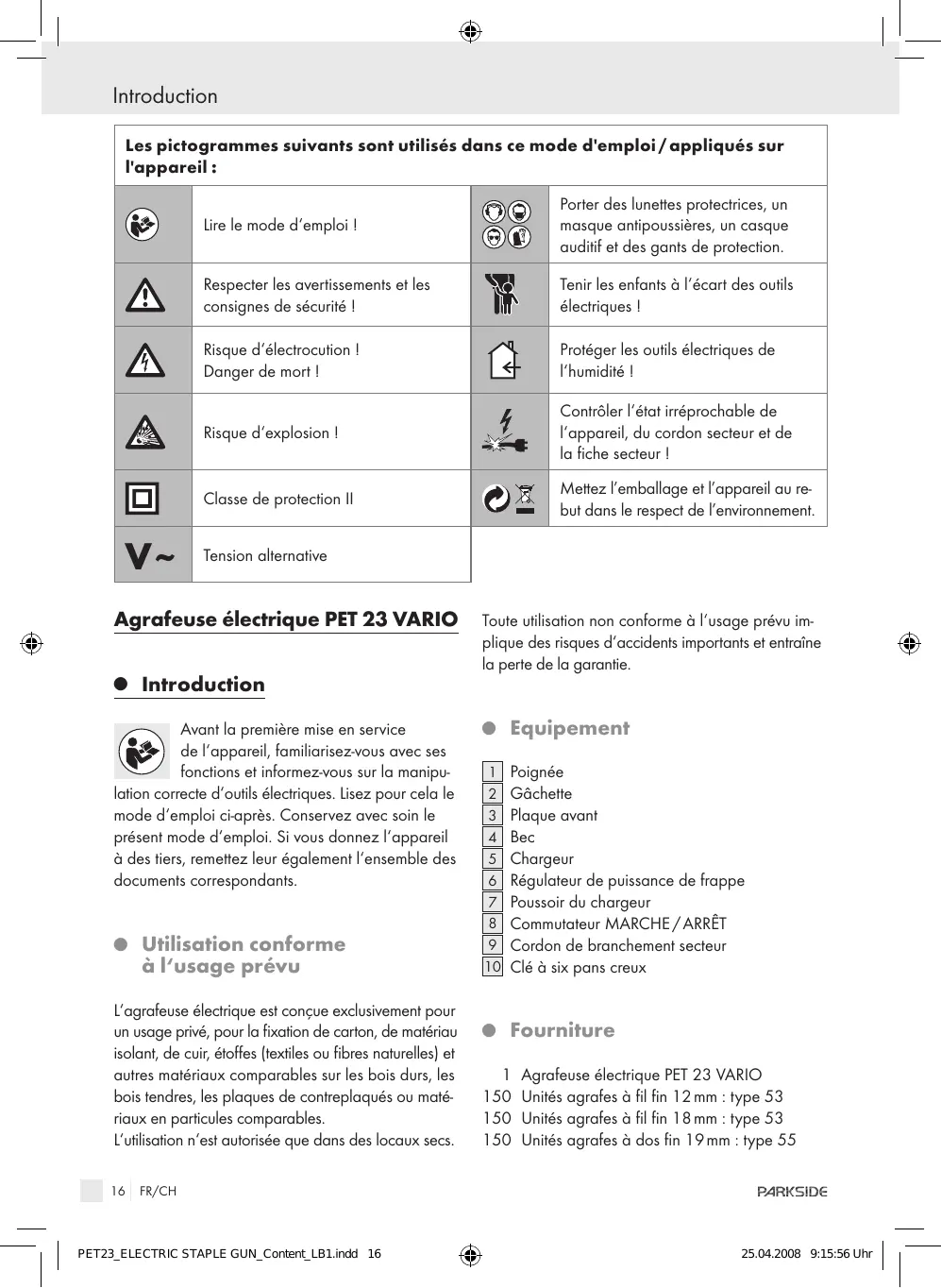

| Les pictogrammes suivants sont utilisés dans ce mode d'emploi/appliqués sur l'appareil : |
| Lire le mode d'emploi ! | | Porter des lunettes protecrices, un masque antipoussières, un casque auditif et des gants de protection. |
| Respecter les avertissements et les consignes de sécurité ! | | Tenir les enfants à l'écart des outils électriques ! |
| Risque d'électrocution !Danger de mort ! | | Protégé les outils électriques de l'humidité ! |
| Risque d'explosion ! | | Contrôler l'état irréprochable de l'appareil, du cordon secteur et de la fiche secteur ! |
| Classe de protection II | | Mettez l'emballage et l'appareil au re-but dans le respect de l'environnement. |
| V~ | Tension alternative | |
Agrafeuse électrique PET 23 VARIO
Introduction
Avant la première mise en service de l'appareil, familiarisez-vous avec ses fonctions et informez-vous sur la manipu
lation correcte d'outils electriques. Lizez pour cela le mode d'emploi ci-apres. Conservez avec soin le present mode d'emploi. Si vous donnez l'appareil à des tiers, remettez leur égarlement l'ensemble des documents correspondants.
L'agrafeuse électricque est concise exclusivement pour un usage privé, pour la fixation de carton, de matériel isolant, de cuir, etoffes (textiles ou fibres naturelles) et autres matériaux comparables sur les bois durs, les bois tendres, les plaques de contreplaqués ou matériaux en particules comparables.
L'utilisation n'est autorisée que dans des locaux secs.
Toute utilisation non conforme à l'usage prévu implique des risques d'accidents importants et entraîne la perte de la garantie.
Equipement
1 Poignée
2 Gachette
3 Plaque avant
4 Bec
5 Chargeur
6 Régulateur de puissance de frappe
7 Poussoir du chargeur
8 Commutateur MARCHE/ARRÉT
9 Cordon de branchement secteur
10 Clé à six pans creux
Furniture
1 Agrafeuse électric PET 23 VARIO
150 Unites agrafes à fil fin 12 mm : type 53
150 Unites agraves a fil fin 18 mm : type 53
150 Unités agrafes à dos fin 19 mm : type 55
150 Unités clous 23mm : type 47
1 Clé à six pans creux
1 Mode d'emploi
1 Carnet, "Garantie et S.A.V."
Données techniques
Tension nominale : 230V~50Hz
Fréquence de frappe: 30/min.
Utilisation à court
terme (KB):
Classe de protection :
max. 15mn
Bruit et vibrations :
Niveau de pression acoustique avec reference A de l'appareil est normalement de 95,0 dB (A). Le niveau de bruit pendant le travail peut dépasser 108,8 dB (A).
Porter un casque auditif!
Accélération évaluée typique :
Vibration de l'avant-bras a_h = 5,54m / s^2
A AVENTISSEMENT! Le niveau de vibrations indiquedans ces instructionsa eté mesuré conformémenta une méthode de mesure norméeet peutetre utilisepour la comparaison d'outils.
Le niveau de vibrations varie en fonction de l'usage de l'utilélectrique et peut, dans certains cas, excéder les valeurs indiquées dans ces instructions. La charge due aux vibrations pourrait être sous-estimée si l'utilélectrique est utilisé régulièrement de cette manière.
Remarque: Afin d'obtenir une estimation précise de la sollicitation vibratoire pendant un certain temps de travail, il faut aussi tener compte des périodes pendant lesquelles l'appareil est eteint ou allumé, mais n'est pas effectivement utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée du travail.
PET 23 VARIO
KH 3145
230V\~50Hz
KB
max.
15 min
Type 53
12-18mm
Type 55
12-19mm
Type 47
23mm
Instructions de sécurité générales pour les outils electriques
A AVENTISSEMENT! Lire toutes les consignes de sécurité et instructions!
Tout manquement aux consignes de sécurité et instructions peut cause une électrocution, un incendie et de graves blessures.
CONSERVER TOUTES LES CONSIGNES DE SÉCURITÉ ET INSTRUCTION POUR POUVOIR VOUS Y REPORTER ULTÉRIEUREMENT !
1. Sécurité du poste de travail
a) Veillez à ce que votre zone de travail soit propre et bien éclairée. Le désordre et un éclairage insuffisant peuvent être à l'origine d'accidents.
b)
Ne pas utiliser l'appareil dans une atmophère explosive contenant des liquides, et ou des poussières inflammas.
sétincelles produit par les outils
les peuvent faire explode la poussière
z.
c)
Tenir les enfants et les autres personnes à l'écart lors de l'utilisation de cet outil élec-
trique. Toute distraction peut vous faire perdre le contrôle de l'appareil.
2. Sécurité électrique
Prévention de risques mortels par électrocution :
a) La fiche de branchement secteur de l'appareil doit s'enficher aisément dans la prise de courant. La fiche ne doit jamais être modifiée. Ne pas utiliser d'adaptateur avec des appareils reliés à la terre. Une fiche intacte et une prise de courant ajusté permettent de réduire les risques d'électrocution.
b) Éviter tout contact physique avec les surfaces reliées à la terre, par ex. conduites, chauffages, fours et réfrigerateurs. Risque élevé d'électrocution lorsque vous étés relié à la terre.
c)
Ne pas exposer cet apparéil à la pluie, ni à l'humidité.
L'infiltration d'eau dans un apparéil augmente les risques d'électrocution.
d)
Ne jamais utiliser le cable de manière non conforme, pour porter l'appareil ou le litre, voir pour débrancher la fileur de la prise de courant. Tener à l'écart de toute source de chaârêtes coupantes ou de parties de l'appareil. Un cable tordu ou é augmente les risques d'électrocution.
e)
Lorsque vous utilisez un outil électrique en plein air, uniquement utiliser un
cable de rallonge homologué pour l'usage à l'extérieur. L'utilisation d'un cable de rallonge homologué pour l'usage en plein-air réduit les risques d'électrocution.
f) Si l'utilisation de l'outil électrique dans une ambiance humide est incontournable, il faut utiliser un disjoncteur différentiel. L'usage d'un disjoncteur différentiel réduit les risques de décharge électrique.
3. Sécurité personnelle
a) Soyez toujours attentif et vigilant quelle que soit la tâche exécutée et procédez toujours avec prudence lors du travail avec un outil électrique. Ne pas utiliser l'appareil si vous n'êtes pas concentré ou fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Le moindre instant de distraction lors de l'utilisation de l'appareil peut cause de sérieuses blessures.
b)
Portez une tenue de protection personnelle et toujours des lunettes de protection.
Le port d'équipement personnel de protection tel que masque antipoussières, chaussures de sécurité antidéraptantes, casque ou protection auditive, selon le type et l'utilisation de l'appareil électricque, diminue les risques de blessures.
c)
Éviter toute mise en marche involontoire. Vérifier que l'outil électrique est étant avant de le raccorder à l'alimentation électrique, le déplacer ou le transporter. Lors du transport de l'appareil, si le doigt est sur l'interrupteur MARCHE/ARRÉT ou si l'appareil est allumé, vous risquez de provoquer des accidents.
d) Avant de mettre en marche l'appareil, il faut夕阳er les outils de réglage ou les clés à vis. Un outil ou une clé pris dans un élément en rotation peut provoquer des blessures.
e) Éviter toute position anormale. Veiller à avoir des appuis fermes et à contrôle votre équilibre à tout moment.
Ceci vous permet de mistréu contrôler l'appareil, surtout en cas de situations inattendues.
f) Porter des vêtements adéquats. Ne pas porter de vêtements ou bijoux amples. Tenir les cheveux, vêtements et gants à l'écart des pièces mobiles. Les cheveux longs dénoués, les bijoux et vêtements amples peuvent être happés par les parties mobiles.
g) Si les dispositifs d'aspiration et de récapération des poussières sont montés, il faut veiller à ce qu'ils soient correctement raccordés et utilisés. L'utilisation de ces dispositifs réduit les dangers causés par les poussières.
4. Manipulation prudente et usage d'outils électriques
a) Nepas surcharger l'appareil. Utiliser l'outil électrique ajustat pour réaliser votre travail. L'outil ajustat vous permet de很好地 travailler et en toute sécurité dans la plage de puissance prescrite.
b) Ne pas utiliser un outil électrique si son interrupteur est défectueux. Un outil électrique dont l'allumage et l'extinction ne fonctionnent plus correctement est dangereux et doit être réparé.
c) Débrancher la fiche électrique de la prise de courant, avant d'ajuster l'outil, de changer des accessoires ou de ranger l'appareil. Cette mesure de précaution empêche toute remise en marche involontaire de l'appareil.
d) Ranger les outils électriques inutilisés hors de portée des enfants. Ne jamais laisser des personnes sans expérience ou qui n'ont pas lu ces instructions utiliser l'appareil. Les outils électriques sont dangereux dans les mains de personnes sansexpérience.
e) Entretenir l'appareil avec soin. Contrôler si les parties mobiles fonctionnent irréprochablement et ne coincep pas, si des pièces sont cassées ou
endommagées, ainsi que le bon fonctionnement de l'appareil. Faire réparer les pièces endommagées avant de réutiliser l'appareil. Les outils électriques mal entretenus sont à l'origine de nombreux accidents.
f) Toujours conserver les outils de coupe tranchants et propres. Un outil de coupe tranchant et bien entretenu se coince moins et est plus facile à guider.
g) Utiliser l'outil electrique, les accessoires, les outils d'usinage, etc. conformément à ces instructions et aux specifications de l'outil. Tenir compte des conditions de travail et de la tâche à executer. L'usage d'outils electriques dans un but différent de celui prescrit peut être à l'origine de situations dangereuses.
Consignes de sécurité pour l'agrofeuse electrique
Veillez à ce que des personnes ou des animaux ne puissant en aucun cas être touchés par des agrafes ou clous !
Protégez vos yeux! Portez des lunettes de protection. Ceci est également valable pour la personne aidant à tener la piece pendant le fonctionnement de l'appareil.
Ne replissee le chargeur 5 que si l'appareil est coupé! Mettez le commutateur MARCHE/ ARRET 8 en position "O"!
N'utilisez pas l'appareil pour fixer des lignes électriques.
Fixer la pièce usinée. Utiliser des dispositifs de serrage/étau pour fixer la pièce usinée. La pièce est ainsi plus sûrement fixée qu'à la main.
Toujours faire dégager le cordon secteur vers l'arrière de l'appareil.
- Mise en service
La tension de la prise de courant doit correspondre aux specifications de la plaque signalétique de l'appareil. Les apparèils homologues pour 230V peuvent aussi fonctionner sur du 220V
Agrafes/clous
Remarque: Cet apparéil est conçu pour les types d'agrafes et de clous ci-dessous en vente dans le commerce :
Remarque: Vous pouvez aussi commander des accessoires adaptés auprès de votre S.A.V.
Les indications ci-après ne sont que des recomman-dations sans engagement. Contrôlez vous-même par des essais pratiques le type d'agrafes/ de clous adapté et le réglage de l'intensité de frappe optimal pour le support respectif!
| Type d'agrofes/ de clous | Longueur (mm) | Réglage d'intensité de frappe recommandé pour: |
| bois durs (par exemple chène ou hêtre) | bois tendres (par exemple pin ou sapin) | panneaux de particules/ panneaux MDF | panneaux en contreplaqué (par exemple panneau de menuiserie) |
| →|11,4mm← | 12 | 5-6 | 1-4 | 4-6 | 5-6 |
| 14 | 6 | 2-5 | 5-6 | 6 |
| 18 | 6-7 | 4-6 | 6-7 | 6-7 |
| Type 53 |
| →|6mm← | 12 | 5-6 | 3-5 | 2-5 | 2-5 |
| 14 | 5-6 | 3-5 | 3-5 | 3-5 |
| 16 | 6-7 | 5 | 4-5 | 4-5 |
| 18 | 7 | 5 | 4-6 | 4-6 |
| Type 55 | 7 | 6 | 5-7 | 5-7 |
| →|L | 23 | 7 | 6 | 6-7 | 6-7 |
| Type 47 |
- Remplissage du chargeur
Utilisez uniquement des agrafes métalliques fines (type 53), des agrafes à dos étroit (type 55) ou des clous (type 47)!
Pressez le pouvoir [7] en direction du chargeur [5] et amenez celui-ci vers le haut.
Tirez entiement le pouvoir [7] hors du chargeur [5].
Retirez le cas échéant du chargeur les agrafes ou clous 5 que vous ne souhaitez pas utiliser.
Insérez dans le chargeur 5 les agrafes ou clous nécessaires.
Pour la mise en place correcte des agrafes ou des clous, reportez-vous aux informations marquées sur le pouvoir 7.
Poussez le pouvoir dans le chargeur 5 jusqu'à la butée.
Pressez ensuite le pouvoir 7 vers le bas, de telle sorte qu'il s'encliquette nettement.
- Mise en marche et à l'arrêt
ATTENTION! Ne branchez l'appareil à la source de courant que s'il est coupé! Mettez le commutateur MARCHÉ/ARRÉT 8 en position „0".
Mise en marche :
- Mettez le commutateur MARCHE/ARRÉT 8 en position „l" (voir III. A).
Coupure :
- Mettez le commutateur MARCHE/ARRÉT 8 en position "0".
L'agrafeuse électrique PET 23 VARIO est reglee sur 30 coup/s/minute.
L'agrafeuse électrique PET 23 VARIO est régée pour une durée de fonctionnement de 15 minutes à la cadence maximale. Laissez ensuite refroidir l'appareil.

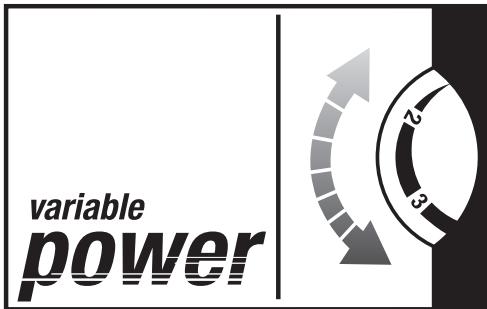

Réglage de l'intensité de frappe
① Un conseil!
Selectionnez l'intensité de frappe minimale qu'il vous faut pour le travail.
Voupsous,à l'aide du variateur de réglagede l'intensité de frappe 6,regler l'intensité defrappe en continu de 1^ (intensité minimum) a 7'' (intensité maximum).
Fixation
- Mettez l'appareil en marche.
Presse lebec4a l'endetroit ou vous poulez réaliser la fixation.
Actionnez la gachette 2
□ Adaptez le cas échéant l'intensité de frappe aux matériaux, agrafes ou clous.
Possibilité de frappe corrective :
Remarque: Utiliser cette fonction si les agrafes/ clous auparavant enfoncés ne sont pas parfaitement à fleur de la surface. Tenez compte du fait que la possibilité de frappe corrective n'est donnée que directement lors de chaque fixation. Tant que vous ne soulevez pas lebec 4, il n'y a pas de rechargement avec une agrafe ou un clou nouveau.
Fixez l'agrafe/le clou nécessaire et continuez de presser le bec 4 sur le point de fixation.
Actionnez la gachette [2] aussi souvent que nécessaire pour que l'agrafe/le clou soit bord à bord avec le matériel ou support.
Exemple d'application :
Fixation d'une etoffe de recouvrement au siège d'une chaise (voir Ill. B).
Fixation de baguettes de cercle en transition entre mur et revêtement de sol (voir Ill. C).
Tension et fixation d'une toile sur un cadre (voir Ill. D).
Fixation d'un film de protection pour le matériel isolant d'une isolation thermique (voir Ill. E).
Fixation de supports pour les éléments d'un habillage mural (voir III. F).
- Elimination des défauts
A AVERTISSEMENT! Avant d'effectuer toutes
les tâches de nettoyage et d'entretien, débrancher la fiche électrique de la prise de courant.
= Dedefaut
Cause
O = Elimination
L'appareil ne travaillie pas correctement.
Une agrafe ou un clou bloquent l'appareil.
O Ouvrez le pouvoir du chargeur [7]. Ceci permet de desserrer la pretension. Dévissez la plaque avant 3 à l'aide de la clé à six pans creux [10]. Retirez l'agrafe ou le clou.
Une agrafe ou un clou est mal entre(e) dans le matériel au lors de la fixation.
Retirez à l'aide de tenailles/de pince s'agrafe/ le clou mal entre(e).
O Choisissez les agrafes ou clous adaptés.
Réglez l'intensité de frappe nécessaire pour fixer correctement l'agrafe ou le clou.
- Maintenance et nettoyage
ATTENTION! Toujours débrancher la fiche secteur avant le nettoyage ou l'entretien de l'appareil.
L'agrafeuse électrique ne nécessite pas de maintenance.
L'appareil doit toujours rester propre, sec et exempt d'huiles ou de graisses.
Nettoyer l'outil regulierement, directement après avoir terminé le travail.
Éviter toute infiltration de liquides dans le boîtier de l'appareil. Utiliser un chiffon pour essayer le boîtier. Ne jamais utiliser d'essence, de solvant ou détergent attaquant le plastique.
- Mise au rebut
L'emballage se compose exclusivement de matières recyclables qui peuvent etre mises au rebut dans les déchetteries locales.
Ne pas jeter les appareils electriques dans les ordures menagères!
Conformément à la directive européen 2002/96/EG relative aux apparciels électriques et électroniques usés, et à son application dans les législations nationales, les outils électriques usés doivent être collectés séparément et faire l'objet d'un recyclage ecophile.
Renseignez-vous auprès de votre mairie ou de l'administration municipale concernant les possibilités de mise au rebut des apparèils usés.
Service
La filiale compétente de votre pays est indiquée dans les documents de garantie.
A VERTISSEMENT! Uniquement confier la réparation de vos apparêils à des techniciens qualifiés et avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil.
A AVERTISSEMENT! Toujours confier le remplacement de la fiche ou du cordon secteur au fabricant de l'appareil ou à son S.A.V. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil.
Avis : Lors de la mise en route (démarriage) de ces équipements, il peut y avoir une baisse de tension à court terme, surtout dans le cas d'une d'alimentation secteur de mauvaise qualité. Ces baisSES de tension peuvent également influencer d'autres apparéils (par exemple vacillagement d'une ampoule). A une impédance secteur Z max < 0.381 OHM, ces inconvénients n'ont normalement pas lieu. (Contactez votre entreprise de distribution d'énergie locale pour plus d'informations).
Nous sousignés, Kompernaß GmbH, Burgstr. 21, 44867 Bochum, Allemagne, déclarons par la présente que ce produit satisfait aux directives CE suivantes :
Compatibilité electromagnétique (2004/108/EG)
Normes harmonisées appliquées
EN 50144-1:1998 + A1 + A2
EN 50144-2-16:2003
EN 55014-1:2000 + A1 + A2
EN 55014-2:1997 + A1
EN 61000-3-2:2000 + A2
EN 61000-3-11:2000
Désignation du produit :Parkside Agrafeuse électric PET 23 VARIO
Sous réserve de modifications techniques dans l'intérêt d'une poursuite du développement du produit.
