Elektrotacker PET 23 VARIO
Einleitung
Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über den
richtigen Umgang mit Elektrowerkzeugen. Lesen Sie hierzu die nachfolgende Bedienungsanleitung. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte ebenfalls mit aus.
Bestimmungsgemäßer Gebrauch
Der Elektrotacker ist für den privaten Gebrauch zum Heften von Pappe, Isoliermaterial, Leder, Stoff (Textil- bzw. Naturfaser) und vergleichbaren Materialien auf Hartholz, Weichholz, Spanplatten oder sperrholzähnlichem Material geeignet. Der Gebrauch ist nur in trockenen Räumen zugelassen. Jeder nicht bestimmungsgemäß Gebrauch birgt erhebliche Unfallgefahren und führt zum Garantieverlust.
- Ausstattung
Handgriff
2 Ausloser
Stirnplatte
4 Tackernase
5Magazin
6 Schlagkraftregler
7Magazinschieber
EIN-/AUS-Schalter
9 Netzanschlussleitung
10 Innensechskantschluss
- Lieferumfang
1 Elektrotacker PET 23 VARIO
150 Stuck Feindrahtklammern 12 mm: Typ 53
150 Stuck Feindrahtklammern 18 mm: Typ 53
150 Stuck Schmalrückenklammern 19 mm: Typ 55
150 Stuck Nagel 23 mm: Typ 47
1 Innensechskantschlüssel
1 Bedienungsanleitung
1 Heft „Garantie und Service"
- Technische Daten
Nennspannung:
230V 50Hz
Schlagzahl:
30/min
Kurzzeitbetrieb (KB):
max. 15 min
Schutzklasse:
Der A-bewertete Schalldruckpegel des Gerätes beträgt typischerweise 95,0 dB(A). Der Gerauschpegel beim Arbeiten kann 108,0 dB(A) überschreiben.
Gehorschutzragen!
Bewertete Beschleunigung, typischerweise:
Hand-/ Armvibration a_h = 5,54m / s^2
WARNING! Der in diesen Anweisungen angegebene Schwingungspegel ist in einem genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fälle über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung konnte untersätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.
Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollenen auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschelt ist oder bereits lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.
PET 23 VARIO
KH 3145
230V\~50Hz
30/min
KB
max.
15 min
Type 53
12-18mm
Type 55
12-19mm
Type 47
23mm
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
A WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen.
Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
BEWAHREN SIE ALLE SICHERHEITSHINWEISE
UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!
1. Arbeitsplatz-Sicherheit
a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.
b)
Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefahrdeter Umgebung, in brennbare Flüssigkeiten, Gase iube befinden. Elektrowerkzeuge Funken, die den Staub oder die ntzünden konnen.
c)
Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs
fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.
im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f)
Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
2. Elektrische Sicherheit
Vermeiden Sie Lebensgefahr durch elektrischen Schlag:
a) Der Anschlussstecker des Elektrowerk-zeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden.Verwenden Sie keineAdapterstecker gemeinsam mitschutzgeberdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c)
Halten Sie Elektrowerkzeuge von Regen oder Nasse fern.
Das Eindringen von Wasser in ein
Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d)
Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzu
hängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e)
Wenn Sie mit einem Elektrowerkzeug
3. Sicherheit von Personen
a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b)
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen personal
licher Schutzaurüstung wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c)
Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d)
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werk
zeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissem Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringn.
4. Verwendung und Behandlung des Elektrowerkzeugs
a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschaltenlässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anwei
sungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfähig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
Sicherheitshinweise für Elektrotacker
Sorgen Sie damit, dass keinesfalls Menschen oder Tiere von den Klammern oder Nageln getroffen werden!
Schützen Sie ihre Augen! Tragen Sie eine Schutzbrille. Dies gilt ebenso für die Person, die beim Betrieb Stutz- und Haltearbeiten verrichtet.
Bestücken Sie das Magazin [5] nur bei ausgeschalteten Gerät! Stellen Sie den EIN-/AUS-Schalter [8] auf die Position „0"!
Verwenden Sie das Gerät nicht zum Befestigen von elektrischen Leitungen.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit ihrer Hand.
Führn Sie das Kabel immer nach hinter vom Gerät weg.
Inbetriebnahme
Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Gerätes übereinstimm. Mit 230V gekennzechnete Geräte konnen auch mit 220V betrieben werden.
Klammern/Nagel
Hinweis: Das Gerät ist für folgende, handelsübliche Klammer- und Nageltypen bestimmt:
| Typ | mm |
| 55 | 12, 14, 16, 18, 19 |
| 53 | 12, 14, 18 |
| 47 | 23 |
Hinweis: Passendes Zubehör kann auch über die zuständige Servicestelle Ihr's Landes bezogen werden.
Die nachfolgenden Angaben sind unverbindliche Empfehlungen. Testen Sie beim praktischen Arbeitsen selbst, welcher Klammer- bzw. Nageltyp und welche Schlagkraft-Einstellung für den Untergrund optimal geeignet ist!
| Klammer-/ Nagel-Typ | Länge (mm) | Empfohlene Schlagkraft-Einstellung für: |
| Hartholz (z.B. Eiche oder Buche) | Weichholz (z.B. Fichte oder Kiefer) | Spanplatte/ MDF-Platte | Sperrholzplatte (z.B. Tischlerplatte) |
| →|11,4mm|← | 12 | 5-6 | 1-4 | 4-6 | 5-6 |
| 14 | 6 | 2-5 | 5-6 | 6 |
| 18 | 6-7 | 4-6 | 6-7 | 6-7 |
| Typ 53 | | | | | |
| →|6mm|← | 12 | 5-6 | 3-5 | 2-5 | 2-5 |
| 14 | 5-6 | 3-5 | 3-5 | 3-5 |
| 16 | 6-7 | 5 | 4-5 | 4-5 |
| 18 | 7 | 5 | 4-6 | 4-6 |
| 19 | 7 | 6 | 5-7 | 5-7 |
| Typ 55 | | | | | |
| →|L|← | 23 | 7 | 6 | 6-7 | 6-7 |
| Typ 47 | | | | | |
Magazin bestücken
Verwenden Sie ausschließlich Feindrahtklammern (Typ 53), Schmalrückenklammern (Typ 55) oder Nagel (Typ 47)!
Drücken Sie den Magazinschieber [7] in Richtung des Magazins [5] und führen Sie diesen nach oben.
Ziehen Sie den Magazinschieber 7 vollständig aus dem Magazin 5.
Entnehmen Sie ggf. nicht benöttige Klammern oder Nagel aus dem Magazin 5.
Schieben Sie die erforderlichen Klammern oder Nagel in das Magazin 5 ein.
Entnehmen Sie Informationen für das korrekte Einlagen der Klammern oder Nogel der Beschchriftung am Magazinschieber 7.
- Schieben Sie den Magazinschieber 7 bis zum Anschlag in das Magazin 5.
Drücken Sie den Magazinschieber nach unten und halten diesen einrasten.
Ein- und Ausschalten
VORSICHT! Schlieben Sie das Gerät nur ausgeschaltet an den Netzstrom an! Stellen Sie den EIN-/AUS-Schalter 8 auf die Position "0".
Einschalten:
Stellen Sie den EIN-/AUS-Schalter 8 auf die Position "I" (siehe Abb. A).
Ausschalten:
Stellen Sie den EIN-/AUS-Schalter 8 auf die Position ^
Schlagzahl: 30/min
Der Elektrotacker PET 23 VARIO ist für 30 Schläge pro Minute ausgelegt.
Kurzzeitbetrieb: 15 min
Der Elektrotacker PET 23 VARIO ist für 15 Minuten Betrieb bei Arbeiten mit maximaler Schlagzahl ausgelegt. Lassen Sie das Gerät danach ausreichend abkühlen.
Schlagkraft einstellen
① Tipp!
Wahlen Sie die gingeste Schlagkraft aus, die Sie zum Heften benötigen.

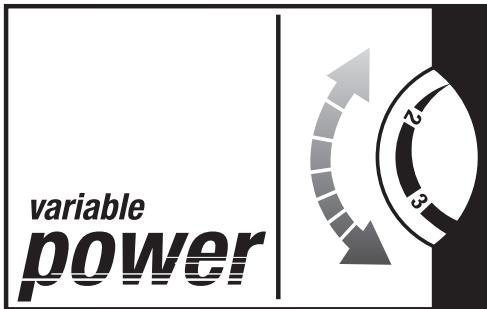

Sie konnen die Schlagkraft mit dem Schlagkraftregler 6 von ^ 1^ (geringste Schlagkraft) bis 7^ (maximale Schlagkraft) stufenlos einstellen.
Heften
Schalten Sie das Gerät ein.
Pressen Sie die Tackernase 4 an die Stelle, die Sie heften wollen.
Betätigen Sie den Auslöser 2.
Passen Sie die Schlagkraft den Materialien, Klammern oder Nageln an.
Nachschlagmöglichkeit:
Hinweis: Verwenden Sie diese Funktion, wenn Sie feststellen das zuvor eingetriebene Klammern/ Nagel nicht bündig in das Material eingeschlagen sind. Beachten Sie, dass die Nachschlagmöglichkeit ausschließlich direkt beim einzelnen Heften besteht. Solange Sie damit die Tackernase 4 nicht anheben, wird keine weitere Klammer/ kein Nagel zum Heften nachgeladen.
Heften Sie die erforderliche Klammer/ den Nagel. Pressen Sie die Tackernase 4 werdenhin auf die Befestigungsstelle.
Betätigen Sie den Auslöser 2 so oft, bis das Heften am Untergrundmaterial bündig gelingt.
Anwendungsbeispiele:
Befestigen Sie Bezugstoff an der Sitzfläche eines Stuhles (siehe Abb. B).
Befestigen Sie Randleisten am Übergangsbereich von Wand und Bodenbelag (siehe Abb. C).
Spannen und heften Sie eine Leinwand an einem Bilderrahmen fest (siehe Abb. D).
Befestigen Sie Schutzfolie für Isolationsmaterial bei der Wärmedämmung (siehe Abb. E).
Befestigen Sie Halterungen für die Elemente einer Wandverkleidung (siehe Abb. F).
Fehler beheben
A WARNUNG! Ziehen Sie vor allen Reinigungsum und Wartungsarbeiten den Netzstecker aus der Steckdose.
= Fehler
= Ursache
0 = Beheben
Das Gerät arbeitet nicht korrekt.
Eine Klammer oder ein Nagel blockiert das Gerät.
Ö Offnen Sie den Magazinschieber 7. Sie lösendadurch die Vorspannung. Losen Sie mit demInnensechskantschlüssel 10 (Abb.G) die Stirnplatte 3. Entfernen Sie die Klammer oder den Nagel.
Eine Klammer oder ein Nagel ist beim Heften fehlerhaft am Material eingeschlagen.
Entfernen Sie die fehlerhaft gehfete Klammer/ Nagel mit einer Kneifzange/Spitzzange.
O Wahlen Sie geeigneten Klammern oder Nagel aus.
O Stellen Sie die erforderliche Schlagkraft ein, um die Klammer oder den Nagel einwandfrei zu heften.
Wartung und Reinigung
VORSICHT! Ziehen Sie vor allen Reinigungsum Wartungsarbeiten den Netzstecker aus der Steckdose.
Der Elektrotacker ist wartungsfrei.
Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.
Reinigen Sie das Gerät direkt nach Abschluss der Arbeit.
Es dürfen keine Flüssigkeiten in das Innere des Gerätes gelangen. Verwenden Sie zum Reinigen des Gehäuses ein Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.
- Entsorgung
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen können.
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.
Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.
Service
Die zuständige Servicestelle Ihres Landes entnehmer Sieitte denGarantieunterlagen.
A WARNUNG! Lassen Sie ihre Geräte nur von qualifizierten Fachpersonal und nur mit Originalersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
A!WARNUNG! Lassen Sie den Austausch des Steckers oder der Anschlussleitung immer vom Hersteller des Elektrowerkzeugs oder seinem Kundendienst ausführren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Hinweis: Beim Anlaufen (Starten) dieser Ausrüstungen kann ein kurzzeitiger Spannungseinbruch auftreten, insbesondere bei schlechter Netzqualität. Diese Einbrüche können andere Geräte beeinflussen (z.B. Flimmern einer Lampe). Bei einer Netzimpedanz Zmax<0.381 OHM sind solche Störungen nicht zu erwarten. (Bitte kontaktieren Sie Ihr lokales Energieversorgungsunternehmen für weitere Informationen).
Wir, Kompernaß GmbH, Burgstr. 21, 44867 Bochum, Deutschland, erklären hiermit für diesen Produkt die Übereinstimmung mit folgenden EU-Richtlinien:
Maschinenrichtlinie (98/37/EC)
EG-Niederspannungsrichtlinie (2006/95/EG)
Elektromagnetische Verträglichkeit (2004/108/EG)
Angewandte harmonisierte Normen
EN50144-1:1998+A1+A2
EN 50144-2-16:2003
EN55014-1:2000+A1+A2
EN 55014-2:1997 + A1
EN61000-3-2:2000+A2
EN61000-3-11:2000
Bezeichnung des Produktes:
Parkside Elektrotacker PET 23 VARIO
Bochum, 30.04.2008
Hans Komperna
-Geschäftsführer
Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
