CIMR-J7AZ - Variateur de fréquence OMRON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Variateur de fréquence
Marque	OMRON
Modèle	CIMR-J7AZ
Alimentation	Triphasé 200-230 Vca (modèles 20P1 à 24P0), Monophasé 200-240 Vca (modèles B0P1 à B1P5), Triphasé 380-460 Vca (modèles 40P2 à 44P0)
Plage de fréquence	0 à 400 Hz
Méthodes de commande	Opérateur numérique (potentiomètre + touches), bornes de circuit de contrôle, communication optionnelle
Entrées multifonctions	5 entrées (S1 à S5) configurables via paramètres n36-n39
Sorties multifonctions	1 sortie relais (MA-MB-MC) configurable via n40, 1 sortie analogique (AM-AC) configurable via n44
Affichage	Numérique 7 segments avec voyants d'état (FREF, FOUT, IOUT, MNTR, F/R, LO/RE, PRGM, RUN, ALARM)
Programmation	Paramètres n01 à n79 accessibles en mode PRGM
Fonctions de protection	Surintensité (OC), surtension (OV), sous-tension du circuit principal (Uv1), surchauffe (OH), surcharge moteur (OL1), erreur externe (EF+1), erreur de séquence (SER), étage de sortie bloqué (bb)
Fonctions de freinage	Freinage par injection CC (paramètres n52, n53, n54) ; pas de transistor de freinage interne
Fréquence porteuse	Réglable de 2,5 à 10 kHz (paramètre n46)
Références de fréquence prédéfinies	Jusqu'à 8 vitesses (paramètres n21 à n28) sélectionnables via entrées multifonctions
Dimensions (exemple modèle 20P1)	68 × 128 × 70 mm (L × H × P)
Montage	Sur panneau ou rail DIN (selon modèle)
Communication	Optionnelle via protocole MEMOBUS (paramètre n02=2)
Filtre d'entrée	Disponible en option (modèles PFI2010-SE, PFI2020-SE, etc.)
Entretien	Nettoyer avec un chiffon sec ; vérifier périodiquement le ventilateur et les connexions

FOIRE AUX QUESTIONS - CIMR-J7AZ OMRON

Comment brancher l'alimentation sur le variateur CIMR-J7AZ ?

Connectez l'alimentation triphasée aux bornes R/L1, S/L2 et T/L3 pour les modèles triphasés. Pour les modèles monophasés, connectez la phase et le neutre aux bornes R/L1 et S/L2. Respectez la tension nominale indiquée sur la plaque signalétique.

Comment régler la fréquence de sortie du variateur ?

Utilisez le potentiomètre de l'opérateur numérique (ajusteur FREF) ou paramétrez une référence externe via le paramètre n03. Par exemple, n03=2 pour une entrée analogique 0-10V sur la borne FR.

Que faire en cas d'erreur OC (surintensité) ?

L'erreur OC indique un courant de sortie >250% du courant nominal. Vérifiez les connexions moteur (court-circuit, défaut à la terre), réduisez la charge ou augmentez le temps d'accélération.

Comment réinitialiser une erreur sur le variateur ?

Appuyez sur le bouton STOP/RESET de l'opérateur numérique. Vous pouvez aussi affecter une entrée multifonction à la fonction 'Réinitialisation erreur' (valeur 5) via le paramètre n36 à n39.

Puis-je contrôler la vitesse du moteur avec un signal analogique 4-20 mA ?

Oui, réglez le paramètre n03=3 pour une entrée 4-20 mA sur la borne FR. Assurez-vous que les commutateurs SW7 et SW8 sont configurés correctement.

Comment paramétrer le courant nominal du moteur ?

Accédez au paramètre n32 en mode PRGM. Saisissez la valeur du courant nominal moteur indiquée sur la plaque signalétique (en ampères). Cette valeur est utilisée pour la protection thermique.

Quel est le temps d'accélération par défaut ?

Le temps d'accélération par défaut (paramètre n16) est de 10 secondes. Vous pouvez le modifier de 0,0 à 999 secondes selon votre application.

Comment utiliser le freinage par injection CC ?

Réglez les paramètres n52 (courant de freinage injection CC) et n53 (freinage à l'arrêt) ou n54 (au démarrage). Le courant se règle de 0 à 100% du courant nominal du variateur.

Que signifie le voyant LO/RE allumé ?

Le voyant LO/RE indique que le variateur est en mode local (opérateur numérique) ou distant (bornes de contrôle). Lorsque allumé, le fonctionnement est contrôlé via les entrées bornes.

Comment consulter l'historique des erreurs ?

En mode moniteur (voyant MNTR), sélectionnez U09 à l'aide de la touche Augmenter/Diminuer puis appuyez sur Entrée. Les quatre dernières erreurs sont affichées.

MODE D'EMPLOI CIMR-J7AZ OMRON

Guide de démarrage rapide

1. Câblage
2. Bornes de circuit de contrôle
3. Installation
4. Démarrage et essai
5. Aperçu de la liste des paramètres
6. Moniteurs
7. Erreurs et alarmes

1. Câblage

Remarque 1: Connectez le monophasé 200 Vc.a. aux bornes R/L1 et S/L2 du J7AZB. Remarque 2: La résistance de freinage ne peut être connectée car aucun transistor de freinage n'est incorporé.

Disposition des bornes du circuit de contrôle

2. Bornes de circuit de contrôle

Symbol		Nom	Fonction	Niveau du signal
Entrée	S1	Avant/arrêt	Marche sur ON/Arrêt sur OFF	Optocoupler 8 mA à 24 Vc.c.1
	S2	Entrée multifonction 1	Définié par le paramètre n36 (Inversion/arrêt)2
	S3	Entrée multifonction 2	Définié par le paramètre n37 (Erreur externe : NO)2
	S4	Entrée multifonction 3	Définié par le paramètre n38 (réinitialisation de l'erreur)2
	S5	Entrée multifonction 4	Définié par le paramètre n39 (Référence à étapes multiples 1)2
	SC	Commun d'entrée de séquence	Commun pour S1 à S5
	FS	Alimentation de la référence de fréquence	Alimentation c.c. pour la référence de fréquence	20 mA à 12 Vc.c.
	FR	Entrée de référence de fréquence	Borne d'entrée pour la référence de fréquence	0 à 10 V c.c. (20 kΩ)
	FC	Commun de référence de fréquence	Commun pour l'utilisation de la référence de fréquence	4 à 20 mA0 à 20 mA
Sortie	MA	Sortie multifonction : NO	Définié par le paramètre n40 (pendant le fonctionnement)2	Sortie reliés 1 A max. à 30 Vc.c.250 Vc.a.
	MB	Sortie multifonction : NC
	MC	Commun de sortie multifonction	Commun pour l'utilisation de MA et MB
	AM	Sortie moniteur analogique	Définié par le paramètre n44 (référence de sortie)2	12 mA max. à 0 à 10 Vc.c.
	c.a.	Commun de sortie monitueur analogique	Commun pour l'utilisation AM

1 NPN est le paramètre de ces bornes. Aucune alimentation externe n'est nécessaire. Consultez les connexions illustrées ci-après. 2 Les fonctions entre parenthèses sont les paramètres par défaut.

Choix de la méthode d'entrée

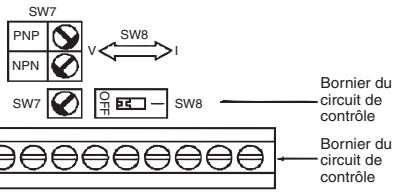

Les commutateurs SW7 et SW8, tous deux situés au-dessus des bornes du circuit de contrôle, seront à la sélection de la méthode d'entrée.

Enlevez le capot avant et le capot en option pour pouvoir utiliser ces commutateurs.

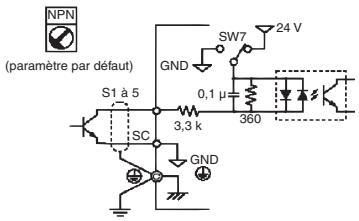

Choix de la méthode d'entrée de séquence

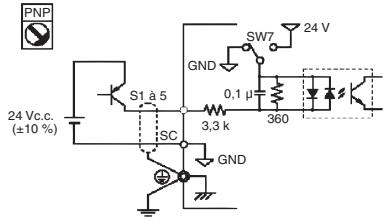

Si vous utilisez SW7, NPN ou PNP, vous pouvez choisir les entrées de la manière suivante.

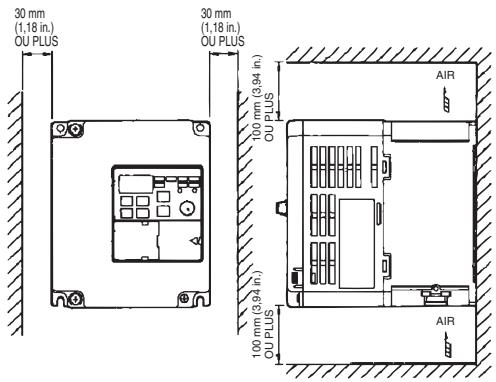

3. Installation

Tension nominale	Modèle J7AZ	Dimensions (mm)					Conseil d'alimentation
		I	H	P	L1	H1	MCCB (A)	Câble (mm2)
Triphasé 200 Vc.a.	20P1	68	128	70	56	118	5	2
	20P2	68	128	70	56	118	5	2
	20P4	68	128	102	56	118	5	2
	20P7	68	128	122	56	118	10	2
	21P5	108	128	129	96	118	20	2
	22P2	108	128	154	96	118	20	3,5
	24P0	140	128	161	128	118	30	5,5
Monophasé 200 Vc.a.	BOP1	68	128	70	56	118	5	2
	BOP2	68	128	70	56	118	5	2
	BOP4	68	128	112	56	118	10	2
	BOP7	108	128	129	96	118	20	3,5
	B1P5	108	128	154	96	118	20	5,5
Triphasé 400 Vc.a.	40P2	108	128	81	96	118	5	2
	40P4	108	128	99	96	118	5	2
	40P7	108	128	129	96	118	5	2
	41P5	108	128	154	96	118	10	2
	42P2	108	128	154	96	118	10	2
	43P0	140	128	161	128	118	20	2
	44P0	140	128	161	128	118	20	2

Caractéristiques du filtre d'entrée

ModèleJ7AZ	Filtre3G3JV-	Dimensions
		I	L	H	Y	X	d
20P1	PFI2010-SE	82	194	50	92	181	5,3
20P2
20P4
20P7
21P5	PFI2020-SE	111	169	50	91	156	5,3
22P2
24P0	PFI2030-SE	144	174	50	120	161	5,3
BOP1	PFI1010-SE	71	169	45	51	156	5,3
BOP2
BOP4
BOP7	PFI1020-SE	111	169	50	91	156	5,3
B1P5

Modèle J7AZ	Filtre 3G3JV-	Dimensions
		I	L	H	Y	X	d
40P2	PFI3005-SE	111	169	50	91	156	5,3
40P4
40P7	PFI3010-SE	111	169	50	91	156	5,3
41P5
42P2
43P0	PFI3020-SE	144	174	50	120	161	5,3
44P0

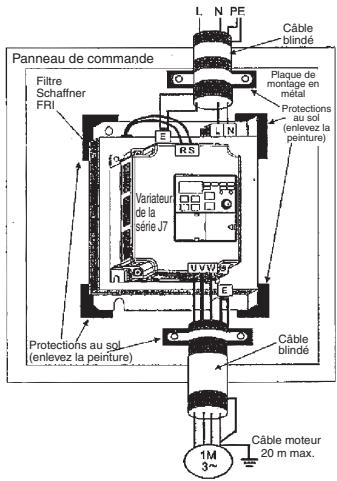

Installation du filtre d'entrée et J7

CIMR-J7□□□20P1 à 24P0

CIMR-J740P2 à 44P0

CIMR-J7B0P1 à B4P0

4. Démarrage et essai

Prixemment	Nom	Fonction
888	Affichage des données	Affiche les données pertinentes, telles que la référence de fréquence, la fréquence de sortie et les valeurs définies des paramétres.
Ajusteur FREQ	Voyant FREF	Définit la référence de fréquence dans une plage entre 0 Hz et la fréquence maximale
FREF		La référence de fréquence peut être surveillée ou définie quand cevoyant est allumé.
FOUT	Voyant FOUT	La référence de sortie du variateur peut être surveillée ou définié quand cevoyant est allumé.
IOUT	Voyant IOUT	Le courant de sortie du variateur lorsque cevoyant est allumé.
MNTR	Voyant MNTR	Les valeurs définies dans U01 à U10 sont surveillées quand cevoyant est allumé.
F/R	Voyant F/R	Le sens de rotation peut être sélectionné quand cevoyant est allumé pendant le fonctionnement du variateur via la touche RUN
Presentation	Nom	Fonction
LOARE	Voyant LO/RE	Le fonctionnement du variateur via la console numérique ou selon les paramètres définis peut être sélectionné quand cevoyant est allumé.Remarque:Le statut de cet indicateur ne peut être surveillement quelsor时候 le variateur fonctionne. Toute entree de commandeRUN est ignoreré quand l'indicateur est allumé
PRGM	Voyant PRGM	Le paramètre dans n01 à n79 peut être définir ou surveilé quand cevoyant est allumé.Remarque:Pendant le fonctionnement du variateur, les paramètres peuvent seulement être surveillés et il n'est possible de modifier que certains paramètres. Toute entree de commandeRUN est ignoreré quand cevoyant est allumé
C	Touche Mode	Commute les voyants de réglage et de surveillance de manière séquentielle. Le paramètre en cours de réglage est annulé en cas d'actionnement de cette touche avant l'entrée du paramètre.
A	Touche d'augmentation	Augmente les numérores de surveillance multifonction, les numérores de paramètres et les valeurs de définition des paramètres.
√	Touche de diminution	Diminue les numérores de surveillance multifonction, les numérores de paramètres et les valeurs de définition des paramètres.
J	Touche Entrée	Entre les numérores de surveillance multifonction, les numérores de paramètres et les valeurs de données internes après leur définition ou modification.
RUN	Touche RUN	Démarre le variateur quand le 3G3MV fonctionne avec la console numérique
STOPRESET	Bouton Stop/Reset	Arrête le variateur sauf si le paramètre n06 n'est pas configuré pour désactiver la touche STOP.

Les sept étapes suivantes décrivent les opérations minimales recommandées afin que le J7 puisse contrôler un moteur connecté en mode de configuration standard et pour permettre un fonctionnement simple le plus rapidement possible :

Etape 1 - vérification initiales

1-1 Points de contrôle avant de connecter l'alimentation.

Vérifiez que l'alimentation reçoit la bonne tension.

CIMR-J7AZ2□□□: Triphase 200 à 230 Vc. a.

CIMR-J7AZB□□: Monophasé 200 à 240 Vc. a. (Câble R/L1 et S/L2)

CIMR-J7AZ4□□: Triphase 380 à 460 Vc. a.

1-2 Veillez à ce que les bornes de sortie du moteur (U/T1, V/T2, W/T3) soient correctement connectées au moteur. 1-3 Veillez à ce que la borne du circuit de contrôle et l'appareil de contrôle soient correctement câblés. 1-4 Veillez à ce que toutes les bornes de contrôle soient hors tension. 1-5 Affectez le statut sans charge au moteur (c-à-d. pas connecté au système mécanique)

Etape 2 - connexion de l'alimentation et vérification de l'état de l'affichage

2-1 Lorsque les vérifications de l'objet 1 sont terminées, connectez l'alimentation. 2-2 Si l'affichage est normal lors de la connexion de l'alimentation, il apparaitra comme suit :

Voyant RUN : clignote

Voyant ALARM : OFF

Voyants réglage/surveillance: FREF, FOUT ou IOUT est allumé.

Affichage des données : affiche les données correspondant au voyant allumé.

Lorsqu'une erreur s'est produite, les détails de l'erreur s'affichent. Dans ce cas, consultez le manuel de l'utilitaire et prenez les mesures nécessaires.

ÉTAPE3 - Initialisation des paramètres

Pour initialiser les paramètres du variateur aux valeurs par défaut définies en usine, définissez le paramètre n01 = 8. Le J7 acceptera ainsi les commandes marche/arrêt pour ce que nous avons appelé le « contrôle à 2 câbles », c-à-d. 1 câble pour la commande marche/arrêt d'un moteur et 1 câble pour la commande inversion/arrêt d'un moteur.

Touche Sérieure	Voyant	Exemple d'affichage	Explication
	FREP	00	Sous tension
	PRGM	01	Appuyez plusieurs fois sur la touche Mode jusqu'à ce que le voyagey PRGM s'allume.
	PRGM	1	Appuyez sur la touche Entrée. Les données de n°1 s'affichent.
	PRGM	8	Utilisez la touche Augmenter ou Diminuer pour attribuer la valeur 8 à n°1. L'affichage clignotera.
	PRGM	9	Appuyez sur la touche Entrée pour valider la valeur définie et l'affichage des données s'allumera.
Environ en 1s.	PRGM	01	Le chiffre du paramètre s'affiche.

Étape 4 - définition du courant nominal du moteur

Ce paramètre est utilisé pour la fonction thermique électronique de détection de surcharge du moteur (OL1). Lorsqu'il est correctement paramétré, le J7 empêche un moteur surcharge de brûler.

Vérifiez la valeur du courant nominal (en ampères) sur la plaque d'identification du moteur et saisissez-la pour le paramètre n32. L'exemple ci-dessous illustre la saisie de la valeur 1,8 Amp.

Touche Sèquence	Voyant	Exemple d'affichage	Explication
	PROM	n31	Affiche le nombre du paramètre.
	PROM	n32	Utilisez la touche Augmenter ou Diminuer jusqu'à ce que n32 s'affiche.
	PROM	19	Appuyez sur la touche Entrée. Les données de n32 s'affichent.
	PROM	18	Utilisez la touche Augmenter ou Diminuer pour définir le courant nominal du moteur. L'affichage clignotera.
	PROM	18	Appuyez sur la touche Entrée pour valider la valeur définie et l'affichage des données s'allumera.
Environ en 1s	PROM	n32	Le chiffre du paramètre s'affiche.

ÉTAPE5 - Définition de la fréquence nominale du moteur

Il s'agit de la fréquence maximale à laquelle peut tourner le moteur. Elle permet également au J7 de contrôler correctement le moteur. Vérifiez la fréquence nominale (en Hz) sur la plaque d'identification du moteur et saisissez-la pour les paramètres n09 et n11.

ÉTAPE6 - Définition de la commande de fonctionnement

Il s'agit de la méthode de commande de marche et d'arrêt du moteur (c-à-d la manière dont le variateur démarrera et arrêtera le moteur). Les deux opérations de base sont pour les touches RUN et STOP/RESET de l'opérateur numérique ou pour l'une des entrées multifonctions via les bornes du circuit de contrôle.

Pour définir la commande de fonctionnement, saisissez la valeur adéquate pour le paramètre n02 :

0 = les touches RUN et STOP/RESET de l'opérateur numérique sont activées.

1 = Entrées multifonctions via les bornes du circuit de contrôle.

Le diagramme ci-dessous illustre la manière de connecter un interrupteur pour démarrer/arrêter le moteur en avant en mode « contrôle par 2 cables ». Définissez le paramètre n02=1. Pour activer un autre interrupteur pour le fonctionnement en marche arrière sur la borne de contrôle S2, définissez le paramètre n36=2 (en fait, la valeur définie par défaut en usine).

ÉTAPE7 - Réglage de la référence de fréquence

Il s'agit de la méthode de sélection de la source pour la commande de vitesse du moteur. La valeur par défaut d'usine est définie pour le potentiomètre sur l'opérateur numérique (ajusteur FREF). Dans ce cas, aucun réglage n'est nécessaire.

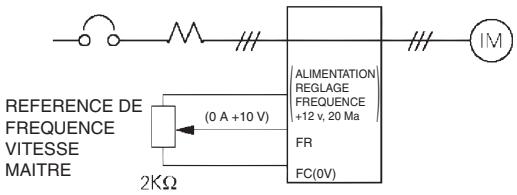

La référence de fréquence peut également provenir d'un potentiomètre externe, d'une sortie analogique d'un API ou de 8 vitesses maximum pré-programmées dans le variateur et sélectionnées via les entrées multifonctions.

Par exemple, pour accepter la référence de fréquence en provenance d'un potentiomètre externe ou d'une sortie analogique de 0-10 V d'un API, définissez le paramètre n03=2.

1. Aperçu de la liste des paramètres*1

N° du paramètre	Description	Piage	Par défaut
n01	Accès aux paramétres :0: Accès limité au paramètre1: Accès complet au paramètre8: Initialisation du paramètre en usine	0 à 9	1
n02	Sélection de la commande d'exécution :0: Opérateur numérique1: Borne de circuit de contrôle2: Communication (option)	0 à 2	0
n03	Sélection de la référence de fréquence :0: Opérateur numérique (potentiomètre)1: Référence de fréquence 1 (n21)2: Borne du circuit de contrôle (0 à 10 V)3: Borne du circuit de contrôle (4 à 20 mA)4: Borne du circuit de contrôle (0 à 20 mA)6: Communication (option)	0 à 4, 6	0
n09	Fréquence de sortie maximale	50 à 400 Hz
n10	Tension de sortie maximale	1 à 255 V (claisse 200 V)1 à 510 V (claisse 400 V)	200 (claisse 200 V)400 (claisse 400 V)
N11	Fréquence de sortie de tension maximale	50 à 400 Hz
n16	Temps d'acceleration 1	0,0 à 999 sec	10 sec
n17	Temps de décalération 2	0,0 à 999 sec	10 sec
n21	Référence de fréquence 1	0,0 à 400 Hz	50Hz
n22 - n28	Référence de fréquence 2 - 8	0,0 à 400 Hz	0 Hz
n32	Courant nominal du moteur	Dépend du modele	0 à 120% du courant de sortie nominal du variateur
n36 - n39	Entrée multifonction (S2 - S5)	0 à 35	--
n40	Sortie multifonction (MA-MB-MC)	0 à 18	1
n44	Sortie analogique multifonction (AM-AC) :0: Fréquence de sortie (10 V/max, Hz.)1: Courant de sortie (10 V/courant nominal du variateur)	0,1	0
n46	Fréquence porteuse	1 à 4 (2,5 – 10 kHz)7 à 9 (Proportionnel à la fréquence de sortie)	Dépend du modele
n52	Courant de freinage injection c.c.	0 à 100%	50%
n53	Freinage c.c. à injection à l'arret	0 à 100%	50%
n54	Freinage c.c. à injection au démarrage	0 à 100%	50%
n55	Protection anticalage lors de la décalération0: Activé1: Désactivé	0,1	0

Entrées multifonctions		Sorties multifonctions
Valeur1	Fonction	Valeur1	Fonction
2	Inverse/arrêt	0	Sortie d'erreur
3	Erreur externe (NO)	1	Pendant fonctionnement
4	Erreur externe (NC)	2	Acceptation de la fréquence
5	Réinitialisation erreur	6	Surcoupage surveillement (NO)
6	Référence de vitesse à étapes multiples 1	12	mode RUN
7	Référence de vitesse à étapes multiples 2	13	Variateur prêt
Valeur*1	Fonction	Valeur*1	Fonction
8	Référence de vitesse à étapes multiples 3	15	Sous-tension en cours
10	Commande pas à pas	Fonctions de sortie analogue
12	Commande du circuit externe (NO)	Valeur*1	Fonction
13	Commande du circuit externe (NC)	0	Fréquence de sortie
17	Sélection Local/distant	1	Courant de sortie

*1 Consultez le manuel de l'utilisateur pour connaître toutes les valeurs définies

Exemple de réglage de paramètres

Environ en 1s.

Touche Sérieance	Voyant	Exemple d'affichage	Explication
	FREP	00	Sous tension
	PRGM	n01	Appuyez plusieurs fois sur la touche Mode jusqu'à ce que levoyant PRGM s'allume.
	PRGM	n03	Utilisez la touche Augmenter ou Diminuer pour définir le numéro du paramètre.
	PRGM	0	Appuyez sur la touche Entrée. Les données du numéro de paramètre selectionné s'afficheront.
	PRGM	2	Utilisez la touche Augmenter ou Diminuer pour définir lesdonnées.A ce moment, l'affichage clignote.
	PRGM	2	Appuyez sur la touche Entrée pour valider la valeur définie et l'affichage des données s'allumera (cfr remarque 1)
Environ en 1s.	PRGM	n03	Le chiffre du paramètre s'affiche.

Remarque 1: Pour annuler la valeur définie, appuyez sur la touche Mode. Le numéro du paramètre s'affichera. 2: Certains paramètres ne peuvent pas être modifiés pendant que le variateur fonctionne. Consultez la liste des paramètres. Si vous essayez de modifier ces paramètres, l'affichage des données ne changera pas en appuyant sur la touche Augmenter ou Diminuer.

6. Moniteurs

Le Vs mini J7 vous permet de surveiller plusieurs situations telles que le courant de sortie et le statut des entreprises multifonctions.

Cette surveillance est possible grâce aux paramètres « U »

Séquence clé	Voyant	Exemple d'affichage	Explication
	FREP	50	Sous tension
	MNTR	U01	Appuyez plusieurs fois sur la touche Mode jusqu'à ce que levoyant MNTR s'allume. U01 doit s'afficher.
	MNTR	U05	Utilisez la touche Augmenter ou Diminuer pourCHOISIR l'élement du moniteur à afficher.
	MNTR	283	Appuyez sur la touche Entrée pour afficher les données de l'élement du monitueur choisi.
	MNTR	U05	L'affichage du numéro du moniteur réapparaitra enappuyant sur la touche de mode.

N° de constante	Nom		Description
U01	Récurrence de fréquence (FREF)	Hz	La ré农业科技 de fréquence peut être contrélée. ( comme FREF)
U02	Fréquence de sortie (FOUT)	Hz	La ré农业科技 de sortie peut être contrélée. ( comme FOUT)
U03	Courant de sortie (IOUT)	A	Le courant de sortie peut être contrélé. ( comme IOUT)
U04	Tension de sortie	V	La tension de sortie peut être contrélée.
U05	Tension c.c.	V	La tension c.c. du circuit principal peut être contrélée.
U06	État de la borne d'entrée	--	L'état de la borne d'entrée des bornes du circuit de contrôle peut être contrélé.
U07	État de la borne de sortie	--	L'état de la borne de sortie des bornes du circuit de contrôle peut être contrélé.
U09	Historique des erreurs	--	L'histoireque des quatre dernières erreurs est affchéé.
U10	N° logiciel	--	Le n° de logiciel peut être vérifié.
U15	Erreur de réception de données	--	Le contenu de l'erreur de réception de données de communication MEMOBUS peut être vérifié. ( le contenu du registre de transmission N° 003DH est identique)

État de la borne d'entrée/sortingie

Etat de la borne d'entrée

Etat de la borne de sortie

7. Erreurs et alarmes

Affichage de l'erreur	Nom et signification de l'erreur	Cause possible et solution
OC	SurintensitéLe courant de sortie est supérieur à 250 % du courant nominal du variateur.	Vérifiez s'il n'y a pas un court-circuit ou une erreur de terre à la sortie. La charge est trop importante. Diminuez-la ou utilisez un plus grand variateur. Vérifiez la valeur nominale FLA du moteur par rapport au variateur et au paramètre V/F.
OV	SurtensionLa tension c.c. du bus a dépassé le niveau de détction.	L'inertie de la charge est trop importante et le moteur se régénérate. Augmentez le temps de décalération (n020 ou n022). Connectez une résistance de freinage externe et attribués la valeur 1 à n092. Vérifiez la résistance de freinage et le câblage.
uV1	Sous-tension du circuit principal La tension c.c. du bus a inférieure au niveau de détction.	Vérifiez la tension d'alimentation principale ainsi que les connexions.Vérifiez que l'alimentation est correcte pour le variateur utilisé.Surveillance des DIP du circuit ou les interruptions.
OH	Surchauffe de l'unitéLa température à l'intérieur du variateur a dépassé 110 °C.	Consultez le manuel pour les instructions et recommandations d'installation. Contrôlez le ventilateur (s'il est fixé). Contrôlez les caractéristiques V/F ou diminuez la fréquence portuee.
OL1	Surcharge du moteurLe variateur protège le moteur d'une surcharge d'après un calcul IP interne sur le paramètre n036.	Vérifiez et diminuez la charge.Vérifiez les caractéristiques V/F (Vmaxand Fmax).Augmentez la vitesse de fonctionnement du moteur.Augmentez les temps d'accélération/décélération.
EF+1	Erreur externUne erreur externa a été entree.	Vérifiez le câblage de votre borne de contrôle. Une entree numérique multifonction a été définie à 3 ou 4. Il faut supprimer le signal d'exécution avant de pouvoir réinitialiser cette entree.
SER(clignotement)	Erreur de séquenceEntrée de séquence pendant le fonctionnement du variateur.	Il faut arrêter le variateur en cas de tentative de commutation Local/Distant. Il faut arrêter le variateur en cas de tentative de commutation Comm/Distant.
bb(clignotement)	Etage de sortie bloqué externeUne commande d'étage de sortie bloqué externe a été entree.	Vérifiez le câblage de votre borne de contrôle. Une entree numérique multifonction a été définie à 12 ou 13.
EF(clignotement)	Une erreur de séquence s'est produite	Un signal de fonctionnement avant et inverse a été demandé en même temps.
