CIMR-J7AZ - Inverter di frequenza OMRON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Variatore di frequenza
Marca	OMRON
Modello	CIMR-J7AZ
Alimentazione	Trifase 200-230 Vca (modelli 20P1 a 24P0), Monofase 200-240 Vca (modelli B0P1 a B1P5), Trifase 380-460 Vca (modelli 40P2 a 44P0)
Gamma di frequenza	0 a 400 Hz
Metodi di comando	Operatore digitale (potenziometro + pulsanti), morsetti del circuito di controllo, comunicazione opzionale
Ingressi multifunzione	5 ingressi (S1 a S5) configurabili tramite parametri n36-n39
Uscite multifunzione	1 uscita relè (MA-MB-MC) configurabile tramite n40, 1 uscita analogica (AM-AC) configurabile tramite n44
Display	Digitale a 7 segmenti con indicatori di stato (FREF, FOUT, IOUT, MNTR, F/R, LO/RE, PRGM, RUN, ALARM)
Programmazione	Parametri n01 a n79 accessibili in modalità PRGM
Funzioni di protezione	Sovracorrente (OC), sovratensione (OV), sottotensione del circuito principale (Uv1), surriscaldamento (OH), sovraccarico motore (OL1), errore esterno (EF+1), errore di sequenza (SER), stadio di uscita bloccato (bb)
Funzioni di frenatura	Frenatura per iniezione CC (parametri n52, n53, n54); nessun transistor di frenatura interno
Frequenza portante	Regolabile da 2,5 a 10 kHz (parametro n46)
Riferimenti di frequenza predefiniti	Fino a 8 velocità (parametri n21 a n28) selezionabili tramite ingressi multifunzione
Dimensioni (esempio modello 20P1)	68 × 128 × 70 mm (L × A × P)
Montaggio	Su pannello o guida DIN (a seconda del modello)
Comunicazione	Opzionale tramite protocollo MEMOBUS (parametro n02=2)
Filtro di ingresso	Disponibile come opzione (modelli PFI2010-SE, PFI2020-SE, ecc.)
Manutenzione	Pulire con un panno asciutto; controllare periodicamente la ventola e i collegamenti

Domande frequenti - CIMR-J7AZ OMRON

Come collegare l'alimentazione al variatore CIMR-J7AZ ?

Collegare l'alimentazione trifase ai morsetti R/L1, S/L2 e T/L3 per i modelli trifase. Per i modelli monofase, collegare la fase e il neutro ai morsetti R/L1 e S/L2. Rispettare la tensione nominale indicata sulla targa.

Come regolare la frequenza di uscita del variatore ?

Utilizzare il potenziometro dell'operatore digitale (regolatore FREF) o impostare un riferimento esterno tramite il parametro n03. Ad esempio, n03=2 per un ingresso analogico 0-10V sul morsetto FR.

Cosa fare in caso di errore OC (sovracorrente) ?

L'errore OC indica una corrente di uscita >250% della corrente nominale. Verificare i collegamenti del motore (cortocircuito, guasto a terra), ridurre il carico o aumentare il tempo di accelerazione.

Come resettare un errore sul variatore ?

Premere il pulsante STOP/RESET dell'operatore digitale. È anche possibile assegnare un ingresso multifunzione alla funzione 'Reset errore' (valore 5) tramite i parametri da n36 a n39.

Posso controllare la velocità del motore con un segnale analogico 4-20 mA ?

Sì, impostare il parametro n03=3 per un ingresso 4-20 mA sul morsetto FR. Assicurarsi che gli interruttori SW7 e SW8 siano configurati correttamente.

Come impostare la corrente nominale del motore ?

Accedere al parametro n32 in modalità PRGM. Inserire il valore della corrente nominale del motore indicato sulla targa (in ampere). Questo valore viene utilizzato per la protezione termica.

Qual è il tempo di accelerazione predefinito ?

Il tempo di accelerazione predefinito (parametro n16) è di 10 secondi. È possibile modificarlo da 0,0 a 999 secondi a seconda dell'applicazione.

Come utilizzare la frenatura per iniezione CC ?

Impostare i parametri n52 (corrente di frenatura per iniezione CC) e n53 (frenatura all'arresto) o n54 (all'avviamento). La corrente è regolabile da 0 a 100% della corrente nominale del variatore.

Cosa significa l'indicatore LO/RE acceso ?

L'indicatore LO/RE indica che il variatore è in modalità locale (operatore digitale) o remota (morsetti di controllo). Quando acceso, il funzionamento è controllato tramite gli ingressi morsetti.

Come consultare la cronologia degli errori ?

In modalità monitor (indicatore MNTR), selezionare U09 con il tasto Aumenta/Diminuisci e premere Invio. Vengono visualizzati gli ultimi quattro errori.

MANUALE UTENTE CIMR-J7AZ OMRON

Guida di avvio rapido

ONI

1. Cablaggio
2. Terminali circuito di controllo
3. Installazione
4. Avvio e collaudo
5. Elenco dei parametri principali
6. Funzioni di monitoraggio
7. Errori e allarmi

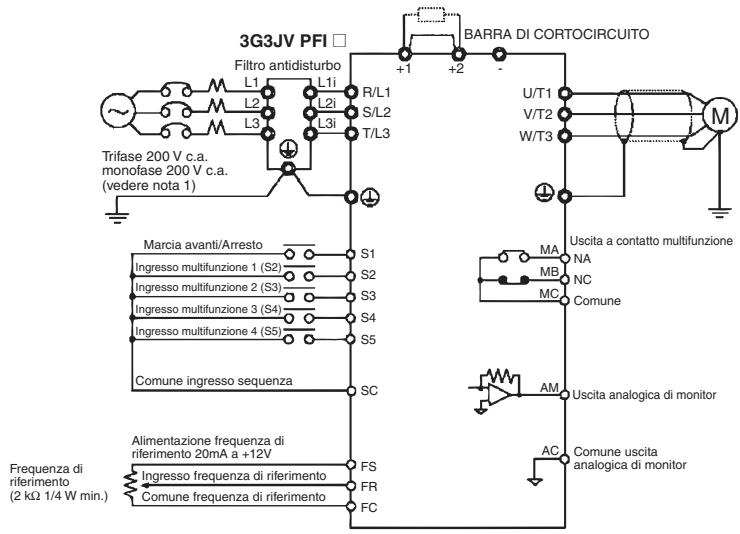

1. Cablaggio

Note 1: Collegare il circuito monofase 200V c.a. ai terminali R/L1 e S/L2 del J7AZB
Nota 2: Non é possible collegare la resistenza di frenatura perché non è integrato alcun transistor di frenatura.

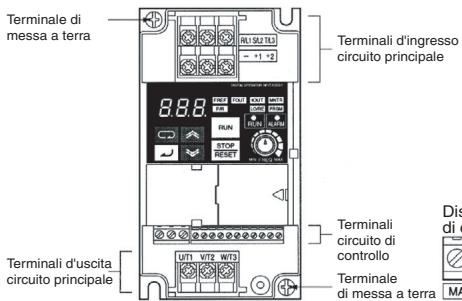

Disposizione dei terminali del circuito di controllo

2. Terminali circuito di controllo

Simbolo		Descrizione	Funzione	Livello del segnale
Ingresso	S1	Marcia avanti/Arresto		Fotoaccoppiatore 8 mA a 24 V c.c.1
	S2	Ingrasso multifunzione 1	Impostato con il parametro n36 (Marcia indietro/Stop)2
	S3	Ingrasso multifunzione 2	Impostato con il parametro n37 (Errore esterno: NA)2
	S4	Ingrasso multifunzione 3	Impostato con il parametro n38 (Sblocco erre)2
	S5	Ingrasso multifunzione 4	Impostato con il parametro n39 (Multilevocità di riferimento 1)2
	SC	Comune ingressi multifunzione	Comune per S1... S5
	FS	Alimentazione frequenza di riferimento	Alimentazione c.c. per l'utilizzo della frequenza di riferimento	20 mA a 12 V c.c.
	FR	Ingrasso frequenza di riferimento	Terminale di ingrasso per l'utilizzo della frequenza di riferimento	0 a 10 V c.c. (20 kΩ)
	FC	Comune frequenza di riferimento	Comune per l'utilizzo della frequenza di riferimento	4 a 20 mA Da 0 a 20 mA
Uscita	MA	Uscita multifunzione: NA	Impostata dal parametro n40 (durante il funizionamento)2	Uscita relè 1 A max. a 30 V c.c. e
	MB	Uscita multifunzione: NC		250 V c.a.
	MC	Comune uscita multifunzione	Comune per l'utilizzo di MA e MB
	AM	Uscita analoga di monitor	Impostata dal parametro n44 (frequenza di uscita)2	12 mA max. da 0 a 10 V c.c.
	AC	Comune uscita analoga di monitor	Comune per l'utilizzo di AM

1 L'impostazione di questi terminali è NPN. Non è necessaria una alimentazione esterna. Fare riferimento ai collegamenti proformati qui di seguito
2 Le funzioni tra parentesi sono impostazioni predefinite.

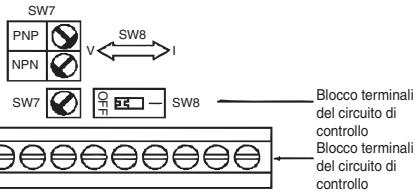

Selezione del metododi ingresso

Gli intertruttori SW7 e SW8, entrambi positioningati sopra i terminali del circuito di controllo, servono per selezione il metodo di ingresso.

Perutilizzarequesti interrottorioccorre rimuovereletocoperturafrontaleequella opzionale.

Selezione del metododi di ingresso sequenza

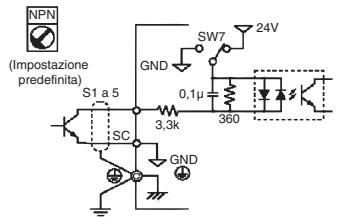

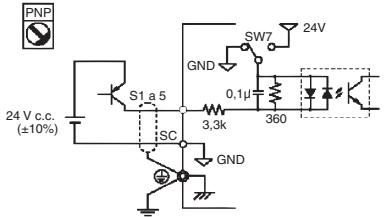

Utilizzato SW7, è possible selezionare l'ingresso NPN o PNP come migliorato qui di seguito

3. Installazione

Tensione nominale	Modello J7AZ	Dimensioni (mm)					Raccomandazioni per l'alimentazione
		W	H	D	W1	H1	MCCB (A)	Filo (mm2)
Trifase 200 V c.a.	20P1	68	128	70	56	118	5	2
	20P2	68	128	70	56	118	5	2
	20P4	68	128	102	56	118	5	2
	20P7	68	128	122	56	118	10	2
	21P5	108	128	129	96	118	20	2
	22P2	108	128	154	96	118	20	3,5
	24P0	140	128	161	128	118	30	5,5
Monofase 200 V c.a.	BOP1	68	128	70	56	118	5	2
	BOP2	68	128	70	56	118	5	2
	BOP4	68	128	112	56	118	10	2
	BOP7	108	128	129	96	118	20	3,5
	B1P5	108	128	154	96	118	20	5,5
Trifase 400 V c.a.	40P2	108	128	81	96	118	5	2
	40P4	108	128	99	96	118	5	2
	40P7	108	128	129	96	118	5	2
	41P5	108	128	154	96	118	10	2
	42P2	108	128	154	96	118	10	2
	43P0	140	128	161	128	118	20	2
	44P0	140	128	161	128	118	20	2

Caratteristiche del filtro antidisturbo

Modello J7AZ	Filtro 3G3JV-	Dimensioni
		W	L	H	Y	X	d
20P1	PFI2010-E	82	194	50	92	181	5,3
20P2
20P4
20P7
21P5	PFI2020-E	111	169	50	91	156	5,3
22P2
24P0	PFI2030-E	144	174	50	120	161	5,3
B0P1	PFI1010-E	71	169	45	51	156	5,3
B0P2
B0P4
B0P7	PFI1020-E	111	169	50	91	156	5,3
B1P5

Modello J7AZ	Filtro 3G3JV-	Dimensioni
		W	L	H	Y	X	d
40P2	PFI3005-E	111	169	50	91	156	5,3
40P4
40P7	PFI3010-E	111	169	50	91	156	5,3
41P5
42P2
43P0	PFI3020-E	144	174	50	120	161	5,3
44P0

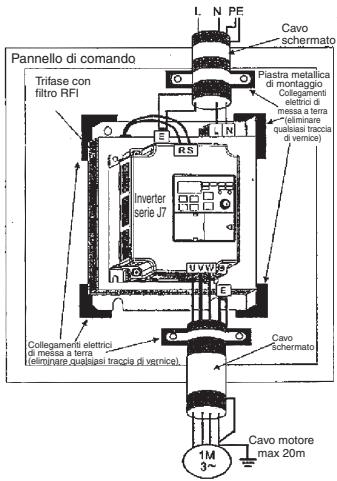

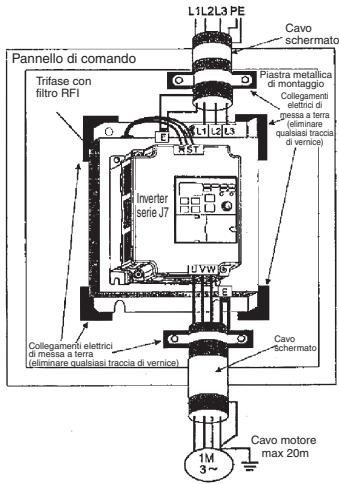

Installazione del filtro antidisturbo e del J7

CIMR-J7□□□da 20P1 a 24P0
CIMR-J7□□□da 40P2 a 44P0

CIMR-J7□□□daB0P1aB4P0

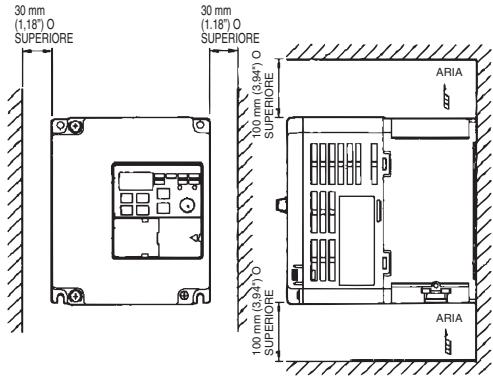

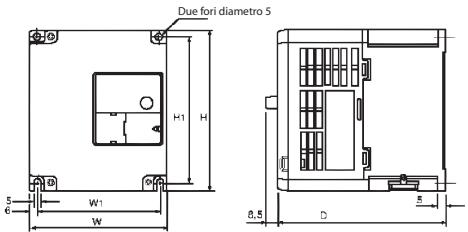

Dimensioni di montaggio

4. Avvio e collaudo

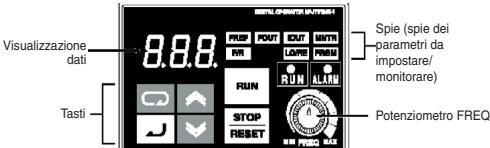

Aspetto	Nome	Funzione
888.	Visualizzazione dati	Visualità dati rilevanti, quali frequence di riferimento, frequence di uscita e valori impostati per parametri.
T.	Potenziometro FREQ	Imposta la frequence di riferimento all'interno della gamma compresa tra 0 Hz e la frequence massima.
FREF	Spia FREF	Quando esta spia è accesa, è possibile monitorare o impostare la frequence di riferimento.
FOUT	Spia FOUT	Quando esta spia è accesa, è possible monitorare o impostare la frequence di uscita dell'inverter.
IOUT	Spia IOUT	Quando esta spia è accesa, è possible monitorare la corrente di uscita dell'inverter.
MNTR	Spia MNTR	Quando esta spia è accesa, vengono monitorati i valori impostati nei parametri U01 ... U10.
F/R	Spia F/R	Quando esta spia è accesa, è possible selezionare la direzione di rotazione se l'inverter è stato azionatotramite il tasto RUN.
LORE	Spia LO/RE	Quando esta spia è accessa, è possibile selezione se il funzionamento dell'inverter è controllato mediante la console di programmazione o in base ai parametri impostati. Nota Lo stato di esta spia può essere monitorato solo quando l'inverter è in funzione. Qualiasi dato di marcia viene incontrato se esta spia è accessa.
PRGM	Spia PRGM	Quando esta spia è accessa, è possibile impostare o monitorire i parametri n01 ... n79 Nota: Quando l'inverter è in funzione, è possible monitorare i parametri, ma solo alcuni dieci possono essere modificati. Qualiasi dato di marcia viene incontrato se.thisa spia è accessa.
	Tastodi selezione modalità	Scorre in sequenza le spie di impostazione e monitoraggio. Premendo questo tasto prima dell'inserimento dell'impostazione, è possibile cancellare le modifiche apportate al parametro.
	Tastodi incremento	Incrementa i numero dei parametri e i valori impostati dei parametri.
	Tastodi decremento	Decrementa i numero dei parametri e i valori impostati dei parametri.
J	Tastodi invio	Permette di insertire i numero dei parametri e i valori dei dati interni dopo che sono stati impostati o modificati.
RUN	Tastof RUN	Avvia la marchia dell'inverter quando il 3G3JViene azionato mediante la console di programmazione
STOPRESET	Tastost STOP/RESET	Arresta l'inverter a meno che il parametro n06 non sia impostato per la disabilitazione del tasto STOP.

Le sette fasi descripte qui di seguito rappresentano le operazioni minime raccomandate per consentire al J7 di controllare un motore collegato nella configurazione tipica, casa da garantire la massima semplicità di funzionamento nel minor tempo possibile.

Fase 1 - Controlli iniziali

1-1 Verifiche da effettuare prima di collegare l'alimentazione.

Verificare che la tensione di alimentazione sia appropriata.

CIMR-J7AZ2□□: Trifase tra 200 e 230V c.a.

CIMR-J7AZB□□: Monofase tra 200 e 240V c.a. (Filo R/L1 e S/L2)

CIMR-J7AZ2□□□: Trifase tra 380 e 460V c.a.

1-2 Verificare che i terminali di uscita del motore (U/T1, V/T2, W/T3) siano collegati al motore.
1-3 Verificare che i terminali del circuito di controllo e il disposativo di controllo siano collegati correttamente.
1-4 Verificare che tutti i terminali di controllo siano disattivati.
1-5 Impostare il motore in stato di assenza di carico (ossia non collegato alsystema meccanico).

Fase 2 - Collegamento dell'alimentazione e verifica dello stato del display

2-1 Dop awer effettuato le verifiche descripte nella fase 1, collegare l'alimentazione.

2-2 In caso di funzionamento normale, una volta collegata l'alimentazione il display apparirà come segue:

Spia di MARCIA: lampeggiante

Spia di ALLARME: spenta

Spie dei parametri da impostare/monitorare: FREF, FOUT o IOUT accesa.

Visualizzazione dati: visualizzazione dei dati relativi alla spia accesa.

Se si è verificato un errone, i relativi dettagli verranno visualizzati sul display. In tal caso,fare riferimento al manuale per l'utente e adottare le misure consigilate.

Fase 3 - Inizializzazione dei parametri

Per initializzato i parametri seconde le impostazioni di fabbrica, occorre impostare il parametro n01 = 8 . In tal modo, il J7 acceturà i comandi di avvio/arresto nel cosiddetto "controllo a 2 fili", cioè 1除去 per il dato. Il dato è avanti/arresto e 1除去 per il dato. Il dato è indietro/arresto.

Tasto Sequenza	Spia	Visualizzazione Esempio	Spiegazione
	FREF	00	Accensione
	PRGM	n01	Premere ripetutamente il tasto di selezione modalità fine all'accensione della spia PRGM.
	PRGM	/	Premere il tasto ENTER. Verranno visualizzati i dati del parametro n01.
	PRGM	8	Premere il tasto di incremento o decremento per impostare il parametro n01 a 8. Il display inizIERÀ a lampeggiare.
	PRGM	8	Premere il tasto ENTER per inserire il valore impostato e visualizzato sul display.
Approssimativamente in 1s.	PRGM	n01	Il numero del parametro verrà visualizzato.

Fase 4 - Impostazione della corrente nominale del motore.

Questo parametro viene utilizzato per attivare la funzione termica elettronica di rilevamento di sovraccarico motore (OL1). La corretta impostazione di questo parametro permette a J7 de evitare la fusione di un motore sovraccarico.

Leggere il valore della corrente nominale (in A) sulla targa del motore e insertario nel n32. L'esempio riportato qui di seguito illustra l'insertimento di un valore di 1,8 A.

Tasto Sequenza	Spia	Visualizzazione Esempio	Spiegazione
	PRGM	n31	Visualità il numero del parametro.
	PRGM	n32	Utilità il tasto di incremento o decremento per visualitàzare il parametro n32.
	PRGM	n33	Premere il tasto ENTER. Verranno visualizzati i dati del parametro n32.
	PRGM	n34	Premere il tasto di incremento o decremento per impostare la currente nominale del motore. Il display iniziere a lampeggiare.
	PRGM	n35	Premere il tasto ENTER per inserire il valore impostato e visualitàzzarlo sul display.
Approssimativa-mente in 1 s.	PRGM	n36	Il numero del parametro verrà visualizzato.

Fase 5 - Impostazione della frequenza nominale del motore.

Questo valore rappresenta la Frequenza massima di funzionamento del motore. La sua impostazione consente al J7 di controllare correttamente il motore. Leggere il valore della frequenza nominale (in Hz) sulla targa del motore e insertrilo nei parametri n09 e n11.

Fase 6 - Impostazione del metododi funzionamento.

Si tratta dell'impostazione del metod di funzionamento dei comandi di avvio e arresto del motore (ciao in che modo l'inverter avvia e arresta il motore). Le due modalità di base prevedono l'utilizzo dei tasti RUN e STOP/RESET della console di programmazione o di uno degli ingressi multifunzione tramite i terminali del circuito di controllo.

Per impostare il dato di funzionamento, inseire il valore appropriato nel parametro 02:

0 = attivazione dei tasti RUN e STOP/RESET nella console di programmazione.

1 = attivazione degli ingressi multifunzione tramite i terminali del circuito di controllo.

Il diagramma rapportato qui di seguito illustra come collegare un Interruttore per avviare e arrestare il motore in marcia avanti nel "controllo a 2 fili". Impostare il parametro n02=1. Per abilitare un Interruttore a parte per la marcia indietro sul terminale di controllo S2, impostare il parametro n36=2

(è già l'impostazione predefinita in fabbrica del parametro n36).

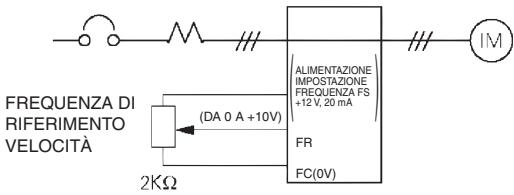

Fase 7 - Impostazione della frequenza di riferimento.

Permette di selezione la provenienza del comando di velocità del motore. Se si scegli de utilizzato l'impostazione predefinita in fabbrica che utiliza il potenziometro della console di programmazione (potenziometro FREF), non è necessario insereire alcuna impostazione.

La Frequenza di riferimento può provenire ancche da un potenziometro esterno, da un'uscita analogica di un PLC, o da una delle 8 velocità predefinite memorizzate nell'inverter e selezionabili mediante gli ingressi multifunzione.

Ad esempio, per selezionare la frequenza di riferimento proveniente da un potenziometro esterno o da un'uscita analogica 0-10V di un PLC, impostare il parametro n03=2.

5. Elenco dei parametri principali *1

N. parametro	Descrizione	Range (Ambito)	Valore predefinito
n01	Accesso ai parametri0: Accesso limitato ai parametri1: Accesso completo ai parametri8: Inizializzazione parametri di fabbrica	Da 0 a 9	1
n02	Selezione dato di marcia0: Console di programmaticazione:1: Terminale del circuitto di controllo2: Comunicazione (opzionale)	Da 0 a 2	0
n03	Selezione della frequenza di riferimento0: Console di programmaticazione (potenziometro)1: Freqenza di riferimento 1 (n21)2: Terminale del circuitto di controllo (da 0 a 10V)3: Terminale del circuitto di controllo (da 4 a 20mA)4: Terminale del circuitto di controllo (da 0 a 20mA)6: Comunicazione seriale (opzionale)	da 0 a 4, 6	0
n09	Frequenza di uscita massima	Da 50 a 400Hz
n10	Tensione di uscita massima	1 a 255V (classe 200V)Da 1 510V (classe 400V)	200 (classe 200V)400 (classe 400V)
N11	Frequenza di uscita della tensione massima	Da 50 a 400Hz
n16	Tempo di accelerazione 1	Da 0,0 a 999sec	10sec
n17	Tempo di decelerazione 2	Da 0,0 a 999sec	10sec
n21	Frequenza di riferimento 1	Da 0,0 a 400Hz	50Hz
n22 - n28	Frequenza di riferimento 2 - 8	Da 0,0 a 400Hz	0Hz
n32	Corrente nominale motore	In base al modello	0 a 120% della corrente diuscita nominale dell'inverter
n36 - n39	Ingresso multifunzione (S2 - S5)	0 a 35	--
n40	Uscita multifunzione (MA-MB-MC)	0 a 18	1
n44	Uscita analogica multifunzione (AM-AC):0: Freqenza di uscita (10V/freq. max)1: Corrente di uscita (10V/Corrente nominale dell'inverter)	0,1	0
n46	Frequenza portante	1 a 4 (2,5 - 10kHz)da 7 a 9 (proportionale allafrequenza di uscita)	In base al modello
n52	Corrente di frenatura ad iniezione c.c.	0 a 100%	50%
n53	Corrente di frenatura a iniezione c.c. all'arresto	0 a 100%	50%
n54	Corrente di frenatura a iniezione c.c. all'avvio	0 a 100%	50%
n55	Prevenzione dello stallo durante la decelerazione0: Attività1: Disattivata	0,1	0

Ingressi multifunzione		Uscite multifunzione
Valore1	Funzione	Valore1	Funzione
2	Marcia indietro/arresto	0	Uscita d'errone
3	Errone esterno (NA)	1	Durante la marcia
4	Errone esterno (NC)	2	Raggiungimento frequenza di riferimento
5	Sblocco erre	6	Monitoraggio superamento del momento di rotazione (NA)
6	Multivelocità di riferimento 1	12	Modalityà RUN
7	Multilevitacità di riferimento 2	13	Inverter pronto
8	Multilevitacità di riferimento 3	15	Caduta di tensione in corso
10	Comando a impulsi	Funzioni uscita analogica
12	Blocco delle basi esterno (NA)	Valore1	Funzione
13	Blocco delle basi esterno (NC)	0	Frequenza di uscita
17	Selezione locale/remota	1	Corrente d'uscita

*1 Per conoscere il valore impostato completo,fare riferimento al manuale per l'utente

Esempio di impostazione dei parametri

Approssimativamente in1s.

Tasto Sequenza	Spia	Esempio di visualizzazione	Spiegazione
	FREP	00	Accensione
	PRGM	n01	Premere ripetutamente il tasto di selezione modalità sono all'accensione della spia PRGM.
	PRGM	n03	Premere il tasto di incremento o decremento per impostare il Numero del parametro.
	PRGM	0	Premere il tasto ENTER. Verrà visualizzato il dato relativato al Numero del parametro selezionato.
	PRGM	2	Utilizzato il tasto di incremento o decremento per impostare il dato. A questo punto, il display iniziaria a lampeggiare.
	PRGM	2	Premere il tasto ENTER per inserire il valore impostato e visualizzarlo sul display (vederenota 1)
Approssimativamente in 1s.	PRGM	n03	Il numero del parametro verrà visualizzato.

Note 1: Seève se diserà cancellare il valore imposto, premere il tasto di selezione modalità. Verrà visualizzato il numero del parametro.
2: Alcuni parametri non possono essere modificati quando l'inverter è in funzione. Fare riferimento all'elenco dei parametri. Se si cercà di modificare tali parametri, il dato visualizzato non cambia nonostante venga premuto il tasto di incremento o decremento.

6. Funzioni di monitoraggio

II J7 permotte di monitorare varie condizioni, quali la corrente di uscita e lo stato degli ingressi multifunzione.

Tale monitoraggio viene effettuato mediante i parametri a "U".

Sequenza di tasti	Spia	Esempio di visualizzazione	Spiegazione
	FREP	60	Accensione
	MNTR	U01	Premere ripetutamente il tasto di selezione modalità fino all'accensione della spia MNTR. Verrà visualizzato U01.
	MNTR	U05	Utilizzare il tasto di incremento o decremento per selezione l'elemento monitorato da visualizzazione.
	MNTR	283	Premere il tasto ENTER per visualizzazione il dato relativivo all'elemento monitorato selezionato.
	MNTR	U05	Per visualizzazione nuovoamente il dato dell'elemento monitorato, premere il tasto di selezione modalità.

N. costante	Nome		Descrizione
U01	Frequenza di riferimento (FREF)	Hz	E possibile monitorare la frequenza di riferimento. (Come FREF)
U02	Frequenza di uscita (FOUT)	Hz	E possibile monitorare la frequenza di uscita. (Come FOUT)
U03	Corrente di uscita (IOUT)	A	E possibile monitorare la corrente di uscita. (Come IOUT)
U04	Tensione di uscita	V	E possibile monitorare la tensione di uscita
U05	Tensione c.c.	V	E possibile monitorare la tensione c.c. del circuito principale
U06	Stato terminali di ingressore	--	E possibile monitorare lo stato dei terminali d'ingresso del circuito di controllo
U07	Stato terminali di uscita	--	E possibile monitorare lo stato dei terminali di uscita del circuito di controllo
U09	Storico anomalie	--	Viene visualizzato lo storico delle ultime quattro anomalie
U10	N. software	--	E possibile verificare il n. di software
U15	Errore di ricezione dati	--	E possibile verificare il contento degli erreori di ricezione dei dati di communicatesi di Modbus (uguale al contento del registro di trasmissione N. 003DH)

Stato terminali d'ingresso/uscita

Stato terminali di ingresso

Stato terminali di uscita

7. Errori e allarmi

Visualizzazione dell'errore	Nome e significato dell'errore	Possibile Cause e rimedio
OC	SovracorrenteLa corrente di uscita supera del 250% la corrente nominale dell'inverter	Controllare l'uscita per rilevare eventuali cortocircuito o errorsi di messa a terra. Il carico è troppo grande, ridurlo o utilizzare un inverter più potente. Verificare i valori di corazione nominale del motore rispetto all'inverter e all'impostazione V/F.
OV	SovratensioneLa tensione del bus in corrente continua ha superato il livello di rilevamento.	L'inerzia del carico è troppo grande e il motore si sta riavviando. Aumentare il tempo di decelerazione (n020 o n022).
uV1	Caduta di tensione del circuito principaleLa tensione del bus in corrente continuà è inferiori al livello di rilevamento.	Controllare la tensione e i collegamenti della rete di alimentazione principale. Verificare che l'alimentazione utilizzata per l'inverter sà adeguate. Verificare l'assenza di interruzioni nella rete di alimentazione principale.
OH	Surriscaldamento unità La temperature interna dell'inverter ha superato i 110°C.	Fare riferimento alle struzioni e alle raccomandazioni d'installazione contene nel manuale per l'entiere. Controllare il ventilatore di raffreddamento (se installato). Verificare le caratteristiche V/f o ridurre la frequence portante.
OL1	Sovraccarico motore L'inverter sta proteggendo il motore dal sovraccarico sulla base di un calcolo interno utilizzato l'impostazione n036.	Controllare e ridurre il carico. Verificare le caratteristiche V/f (Vmax e Fmax). Aumentare la velocità di funzionamento del motore. Aumentare i tempi di accelerazione/decelerazione.
EF+1	Errore esterno E stato introdotto un erre esterno	Controllare il cabaggio dei terminali del circuito di controllo. Un ingresso digitale multifunzione è stato impostato a 3 o 4. Per sbloccare quello erre, è necessario prima eliminare il segnale di marcia.
SER (lampeggiante)	Sequenza di erre Ingresso sequenza durante il funzionamento dell'inverter	Prima di tentare una commutazione locale/remoto, è necessario arrestare l'inverter. Prima di tentare una commutazione comune/remoto, è necessario arrestare l'inverter.
bb (lampeggiante)	Blocco delle basi esterno E stato introdotto ummando di blocco delle basi esterno.	Controllare il cabaggio dei terminali del circuito di controllo. Un ingresso digitale multifunzione è stato impostato a 12 o 13.
EF (lampeggiante)	Si è verificata una sequenza di erre	I segnali di marcia avanti e indietro sono stati attivi contemporanea-mente.

VS MINI J7

Ss
