MODE D'EMPLOI CIMR-E7Z OMRON

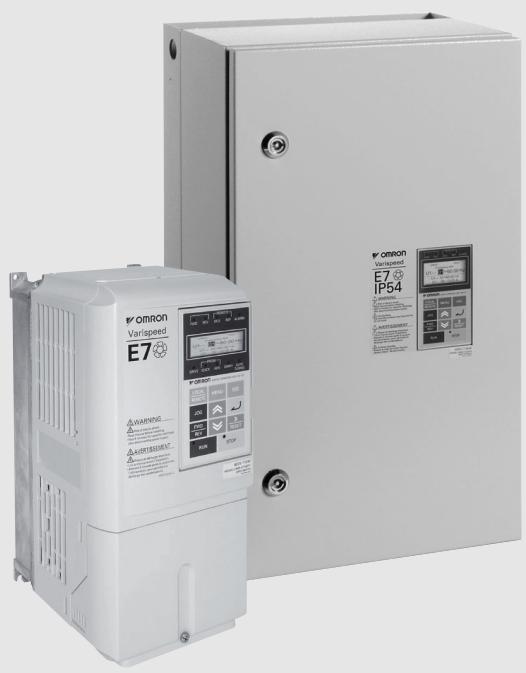

Variateur de fréquence pour pompes et ventilateurs

• Fonction d'économie d'énergie.
• Contrôleur PID avancé avec fonctions HVAC dédiées.
• Fonctionnement à 12 impulsions pour la réduction des harmoniques.
• Recherche de vitesse.
• Communication RS-485 standard - MODBUS.
• Cartes réseau en option (DeviceNet, Profibus, CANOpen, LONWORKS).
• Carte d'options API.
• Logiciel PC de configuration CX-Drive.
• Marquage CE, UL et CUI et homologation Lloyd's. E7 IP54
• Châssis en métal robuste.
• Console à affichage LCD.
• Filtre anti-parasite intégré.

Logiciel personnalisé

• Le historique du variateur peut être personnalisé pour répondre à une application spécifique.
• Examples :

Séquenceur de pompes (S-8801).

*Pour de plus amples informations, consultez la section logiciel.

• Modèle 200 V de 0,4 à 110 KW.
• Modèle 400 V de 0,4 à 300 KW.

Configuration du système

3G3IV-PCN329-E Cable Variateur - PC

CX-Drive

JVOP-160 OY Console numérique (Affichage LCD)

JVOP-161-OY Console numérique (Affiche LED) 3G3IV-PCN126/326

Câble de rallonge console numérique

Filtre de ligne 3G3RV-PFI_Filtre antiparasites d'entrée * voir remarque

VARISPEED E7

Accessoires de freinage

LKEB Unité de résistance de freinage CDBR B Unité de freinage * Les modèles E7 IP54 sont des variateurs à filtre intégré.

Carte de communication

Carte d'options API

Modèles 200 V

Modèle CIMR-E7ZD			20P4	20P7	21P5	22P2	23P7	25P5	27P5	2011	2015	2018	2022	2030	2037	2045	2055	2075	2090	2110
Puisance moteur Kw max. applicable1			0,55	0,75	1,5	2,2	3,7	5,5	7,5	11	15	18,5	22	30	37	45	55	75	90	110
Caracterisques de sortie	Capacité du kVA variateur		1,2	1,6	2,7	3,7	5,7	8,8	12	17	22	27	32	44	55	69	82	110	130	160
	Courant nominal A		3,2	4,1	7,0	9,6	15	23	31	45	58	71	85	115	145	180	215	283	346	415
	Tension maxi.		Triphasé ; 200, 220, 230 ou 240 Vc.a. (proportionnelle à la tension d'entrée)
	Fréquence de sortie maxi.		200,0
Alimentation Harmoniques	Tension et fréquence nominales d'entrée		triphasé, 200/208/220/230/240 Vc.a., 50/60 Hz
	Variation de tension admissible		+10 %, -15 %
	Variation de fréquence admissible		±5 %
Prévention des ondes harmoniques		Bobine de réactance c.c.	En option										Intégré
		Entrée 12 impulsions	Impossible										Possible*2

1. Les moteurs standard à 4 pôles sont utilisés pour la puissance maximale applicable. Choisissez le modèle de variateur dont le courant nominal est admissible dans la plage du courant nominal du moteur.
2. Un transformateur à 3 câbles est nécessaire sur la source d'alimentation pour la correction 12 phases.

Modèles 400 V

Modèle CIMR-E7Z□			40P4	40P7	41P5	42P2	43P7	44P0	45P5	47P5	4011	4015	4018	4022	4030	4037	4045	4055	4075	4090	4110	4132	4160	4185	4220	4300
Modèle IP54 : CIMR-E7Z			---	---	---	---	---	---	---	47P52	40112	40152	40182	40222	40302	40372	40452	40552	---	---	---	---	---	---	---	---
Puisance moteur Kw max. applicable1			0,55	0,75	1,5	2,2	3,7	4,0	5,5	7,5	11	15	18,5	22	30	37	45	55	75	90	110	132	160	185	220	300
Caracteristiques de sortie maxi.	Capacité du kVA variateur		1,4	1,6	2,8	4,0	5,8	6,6	9,5	13	18	24	30	34	46	57	69	85	110	140	160	200	230	280	390	510
	Courant nominal A		1,8	2,1	3,7	5,3	7,6	8,7	12,5	17	24	31	39	45	60	75	91	112	150	180	216	260	304	370	506	675
	Tension maxi.		Triphasé : 380, 400, 415, 440, 460 ou 480 Vc.a. (proportionnelle à la tension d'entrée)
	Fréquence de sortie maxi.		200,0
Alimentation	Tension et fréquence nominales d'entrée		triphasé : 380, 400, 415, 440, 460 ou 480 Vc.a., 50/60 Hz
	Variation de tension admissible		+10 %, -15 %
	Variation de fréquence admissible		±5 %
Prévention des ondes harmoniques		Bobine de réactance c.c.	En option											Intégré
		Entrée 12 impulsions	Impossible											Possible*2

1. Les moteurs standard à 4 pôles sont utilisés pour la puissance maximale applicable. Choisissez le modèle de variateur dont le courant nominal est admissible dans la plage du courant nominal du moteur.
2. Un transformateur à 3 câbles est nécessaire sur la source d'alimentation pour la correction 12 phases. * Modules 400 V

Boitiers

Modèle CIMR-E7Z□		20P4	20P7	21P5	22P2	23P7	25P5	27P5	2011	2015	2018	2022	2030	2037	2045	2055	2075	2090	2110
Modèle 200 V	Modèle fermé(IEC IP20)	Disponible en standard										Disponible en option						Nondisponible
	Modèle à chaudiess ouvert(IEC IP00)	Disponible en enlevant les capots supérieur et inférieur du modele fermé										Disponible en standard
Modèle CIMR-E7Z□		40P4	40P7	41P5	42P2	43P7	45P5	47P5	4011	4015	4018	4022	4030	4037	4045	4055	4075	4090	4110	4132	4160	4185	4220	4300
Modèle 400 VFermé	Modèle fermé(IEC IP20)	Disponible en standard										Disponible en option										Non disponible
	Modèle chaudiess ouvert(IEC IP00)	Disponible en enlevant les capots supérieur et inférieur du modele fermé										Disponible en standard
	Modèle fermé (IP54)	______________________________________							Disponible en standard								______________________________________

Caractéristiques techniques communes

Récédence CIMR-E7Z□		Caracteristique
Charactrisques de contrôle	Mode de contrôle	MLI d'onde sinusoidale contrôle V/f
	Plage de contrôle de la vitesse	1:40
	Précision du contrôle de la vitesse	±3 (25 °C ±10 °C)
	Plage de contrôle de la fréquence	0,0 à 200,0 Hz
	Précision de la fréquence (caracteristique thermique)	Rétérénces numériques : ±0,01 % (-10 °C à +40 °C)
		Rétérénces analogiques : ±0,1 % (25 °C ±10 °C)
	Résolution du réglage de la fréquence	Rétérénces numériques : 0,01 Hz
		Rétérénces analogiques : 0,025/50 Hz (11 bits + signe)
	Résolution du calage de fréquence	0,01 Hz
	Signal du calage de fréquence	0 à +10 V, 4 à 20 mA
	Temps d'accélération/ dépréciation	0,01 à 6 000,0 s (2 combinaisons sélectionnables à réglages de l'accélération et de la dépréciation indépendants)
	Couple de freinage	Environ 20 %
	Fonctions principales de contrôle	Redémarrage en cas de coupure momentanée de l'alimentation, recherches de vitesses, détction de surcouple, contrôle 5 vitesses (maximum), changements des temps d'accélération/décélération, accélération en S, contrôle 3 fils, autotuning, commande ON/OFF du ventilateur, compensation de couple, sauts de fréquences, limites inférieure et supérieure pour les références de fréquence, freinage c.c. pour le démarrage et l'arrêt, freinage avec glissement important, contrôle PI (avec fonction de veille), economisier d'énergie, communications MEMOBUS (RS485/-422,19,2 kbits/s maximum), réinitialisation en cas de panne et fonction de copie.
Functions de protection	Protection du moteur	Protection par relais électronique de surcharge thermique.
	Protection instantanée contra les surintensités	Arrêt à environ 200 % du courant de sortie nominal.
	Protection par rupture de fusible	Arrêt pour cause de rupture de fusible.
	Protection contre les surcharges	120 % du courant de sortie nominalpendant une minute
	Protection contre les surtensions	Variateur 200 V : S'arrête lorsque la tension c.c. du circuit principal est supérieure à 410 V. Variateur 400 V : S'arrête lorsque la tension c.c. du circuit principal est supérieure à 820 V.
	Protection contre les sous-tensions	Variateur 200 V : S'arrête lorsque la tension c.c. du circuit principal est inférieure à 190 V. Variateur 400 V : S'arrête lorsque la tension c.c. du circuit principal est inférieure à 380 V.
	Protection contre les coupures momentanées	En selectionnant la méthode de la coupure momentanée d'alimentation, le fonctionnement se poursuit si l'alimentation est rétable en moins de 2 s.
	Surchauffe des ailettes de refroidissement	Protection par thermistance
	Protection anticalage	Protection anticalage pendant l'accélération, la dépréciation ou le fonctionnement.
	Défaut de terre	Protection par circuits électroniques
	Voyant de charge	Allumé lorsque la tension c.c. du circuit principal est d'environ 50 V ou plus.
Structure de protection		Modèle fermé monté au mur (NEMA 1) : 18,5 kW ou moins (identique pour les variateurs 200 V et 400 V) Modèle à châssis ouvert (IP00) : 22 kW ou plus (identique pour les variateurs 200 V et 400 V) Modèle fermé monté au mur (IP54) : De 7,5 kW à 55 kW (variateurs 400 V)
Environment	Température ambiente de fonctionnement	-10 °C à 40 °C (modèle fermé monté au mur) -10 °C à 45 °C (modèle à châssis ouvert)
	Humidité ambiente	95 % maxi. (sans condensation)
	Température de stockage	-20 °C à +60 °C (température pendant une durée limitée (transport))
	Lieu d'utilisation	Intérieur (sans gaz corrosifs, poussières, etc.)
	Altitude	1 000 m max.
	Vibrations	10 à 20 Hz, 9,8 m/s² max.; 20 à 50 Hz, 2 m/s² max

Dimensions

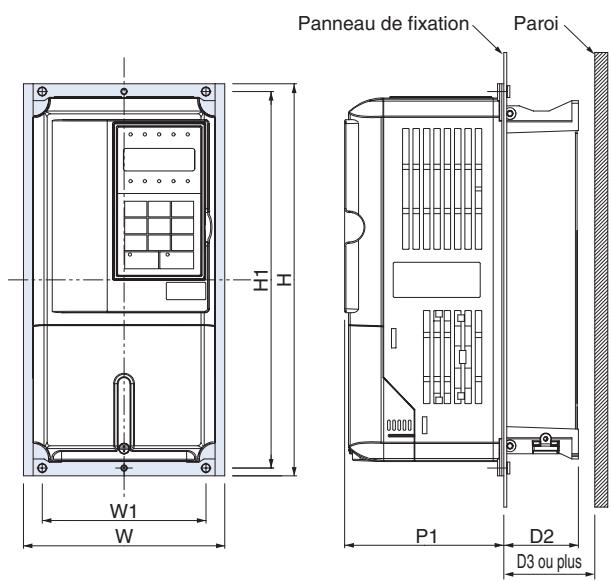

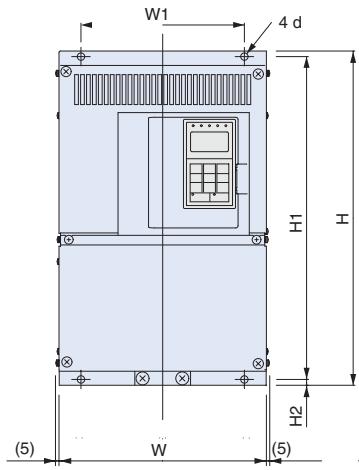

Modèle à châssis ouvert (IEC IP00)

Fig. 1

Tension	Pulsance moteur maximale applicable kW	Variateur CIMR-E7ZD	Fig.	Dimensions en mm									Poids approx. kg	Mode de refroi-disse-ment
				W	H	P	W1	H1	H2	P1	T1	d
Modèle 200 V (triphasé)	0,4	----	Non disponible; veuillagez utiliser le modele IP20 sans les capots supérieur et inférieur
	0,75	----
	1,5	----
	2,2	----
	3,7	----
	5,5	----
	7,5	----
	11	----
	15	----
	18,5	----
	22	2022 0	3	250	400	258	195	385	7,5	100	2,3	M6	21	Refroidi par venti-lateur
	30	2030 0		275	450		220	435					24
	37	2037 0		375	600	298	250	575	12,5	100	3,2	M10	57
	45	2045 0				328				130			63
	55	2055 0		450	725	348	325	700					86
	75	2075 0											87
	90	2090 0		500	850	358	370	820	15		4,5	M12	108
	110	2110 0		575	885	378	445	855		140			150
Modèle 400 V (triphasé)	0,4	----	Non disponible; veuillagez utiliser le modele IP20 sans les capots supérieur et inférieur
	0,75	----
	1,5	----
	2,2	----	4,0	----	----	----	----	----	----	105
	5,5	----
	7,5	----
	11	----
	15	----
	18,5	----
	22	4022 0	3	275	450	258	220	435	7,5	100	2,3	M6	21	Refroidi par venti-lateur
	30	4030 0		325	550	283	260	535		105			36
	37	4037 0
	45	4045 0
	55	4055 0		450	725	348	325	700	12,5	130	3,2	M10	88
	75	4075 0
	90	4090 0		500	850	358	370	820	15		4,5	M12	89
	110	4110 0		500	850	358	370	820	15
	132	4132 0
	160	4160 0		575	916	378	445	855	45,8	140			160
	185	4185 0		710	1305	413	540	1270	15	125,5			260
	220	4220 0											280
	300	4300 0		916	1475	413	730	1440					405

Modèle fermé (IEC IP20)

E7Z 20P41 à E7Z25P51 E7Z40P41 à E7Z45P51

Fig. 1

E7Z 27P51 à E7Z20181 E7Z47P51 à E7Z40181

Fig. 2

E7Z 20221 à E7Z20751 E7Z40221 à E7Z41601

Fig. 3

Tension	Puisance moteur maximale applicable kW	Variateur CIMR-E7ZD	Fig.	Dimensions en mm											Poids approx. kg	Mode de refroi-disse-ment
				W	H	P	W1	H0	H1	H2	H3	P1	T1	d
Modèle 200 V (triphase)	0,4	20P4 1	1	140	280	157	126	280	266	7	---	39	5	M5	3	Auto-re-froidisse-ment
	0,75	20P7 1
	1,5	21P5 1
	2,2	22P2 1				177						59			4	Refroidi par venti-lateur
	3,7	23P7 1
	5,5	25P5 1
	7,5	27P5 1	2	200	300	197	186	300	285	8	0	65,5	2,3	M6	6
	11	2011 1			310						10				7
	15	2015 1		240	350	207	216	350	335	7,5	0	78			11
	18,5	2018 1			380						30
	22	2022 1	3	254	535	258	195	400	385		135	100			24
	30	2030 1		279	615		220	450	435		165				27
	37	2037 1		380	809	298	250	600	575	12,5	209		3,2	M10	62
	45	2045 1				328						130			68
	55	2055 1		453	1027	348	325	725	700		302				94
	75	2075 1													95
Modèle 400 V (triphase)	0,4	40P4 1	1	140	280	157	126	280	266	7	---	39	5	M5	3	Auto-re-froidisse-ment
	0,75	40P7 1
	1,5	41P5 1
	2,2	42P2 1				177						59			4	Refroidi par venti-lateur
	3,7	43P7 1
	4,0	44P0 1
	5,5	45P5 1
	7,5	47P5 1	2	200	300	197	186	300	285	8	---	65,5	2,3	M6	6
	11	4011 1
	15	4015 1		240	350	207	216	350	335	7,5		78			10
	18,5	4018 1
	22	4022 1	3	275	535	258	220	450	435		85	100			24
	30	4030 1
	37	4037 1		325	715	283	260	550	535			105			40
	45	4045 1									105
	55	4055 1
	75	4075 1		453	1027	348	325	725	700	12,5	302	130	3,2	M10	96
	90	4090 1													97
	110	4110 1		504	1243	358	370	850	820	15	393		4,5	M12	122
	132	4132 1													130
	160	4160 1		579	1324	378	445	918	855	45,8	408	140			170

Variateurs fermés montés au mur (IP54)

Tension	Puisance moteur maximale applicable kW	Variateur CIMR-E7Z□	Dimensions en mm									Perte de chaleur (W)	Mode de refroi-disse-ment
			W	H	D	W1	H1	H2	T1	d	Poids approx. (kg)
Modèle 400 V (triphasé)	7,5	47P52	350	600	240	260	576	9	2,5	M8	25	304	Ventila-teur
	11	40112										427
	15	40152			260						30	536
	18,5	40182										662
	22	40222	410	650	300	370	620	12	2,5	M10	43	754
	30	40302										989
	37	40372	580	750	330	410	714	11	2,5	M14	71	1145
	45	40452										1317
	55	40552										1701

Noms des composants

Accessoires

Les composants suivants sont livrés dans le colis avec le variateur.

Nom du composant	Qté.
Presse-étoupe (pour entrée)*	1
Presse-étoupe (pour sortie moteur)*	1
Presse-étoupe (pour commande)*	1
Presse-étoupe (pour bus de terrain)*	1
Clé de la porte	1
Bouchon d'obturation (entière câble de contrôle)	1
Bouchon d'obturation (entière câble de bus de terrain)	1

• Les écrous de sécurité pour chaque presse-étoupe sont également fournis.

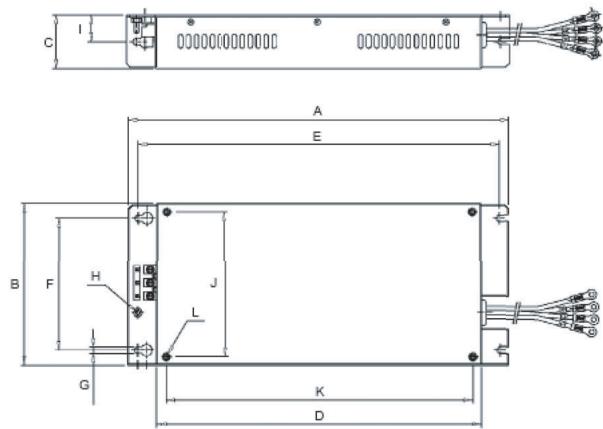

Filtres

Modèle		Dimensions
		A	B	C	D	E	F	G	H	I	J	K	L
200 V	3G3RV-PFI2035-SE	330	141	46	281	313	115	5,5	M5	23	126	266	M5
	3G3RV-PFI2060-SE	355	206	60	302	336	175	6,5	M6	30	186	285	M6
	3G3RV-PFI2100-SE	408	236	80	355	390	205	6,5	M6	40	216	335	M6
400 V	3G3RV-PFI3010-SE	330	141	46	281	313	115	5,5	M4	23	126	266	M5
	3G3RV-PFI3018-SE	330	141	46	281	313	115	5,5	M4	23	126	266	M5
	3G3RV-PFI3035-SE	355	206	50	302	336	175	6,5	M5	25	186	285	M6
	3G3RV-PFI3060-SE	408	236	65	355	390	205	6,5	M6	32,5	216	335	M6

Modèle		Dimensions
		A	B	C	D	E	F	G	H
200 V	3G3RV-PFI2130-SE	310	180	90	280	295	65	6,5	M10
	3G3RV-PFI2160-SE	380	170	120	350	365	102	6,5	M10
	3G3RV-PFI2200-SE	518	240	130	480	498	90	8,2	M10
400 V	3G3RV-PFI3070-SE	329	185	80	300	314	55	6,5	M6
	3G3RV-PFI3130-SE	310	180	90	280	295	65	6,5	M10
	3G3RV-PFI3170-SE	380	170	120	350	365	102	6,5	M10
	3G3RV-PFI3200-SE	518	240	130	480	498	90	8,3	M10
	3G3RV-PFI3400-SE	386	115	260	306	240	235	12,0	M12
	3G3RV-PFI3600-SE	386	135	260	306	240	235	12,0	M12
	3G3RV-PFI3800-SE	564	160	300	516	420	275	9,0	M12

Dimensions de l'unité de freinage

Modèles CDBR-2015 B, -2022 B, -4030B, -4045 B Poids 1,8 kg

Modèle CDBR-2110 B Poids 8,5 kg

Modèle CDBR-4220 B Poids 12 kg

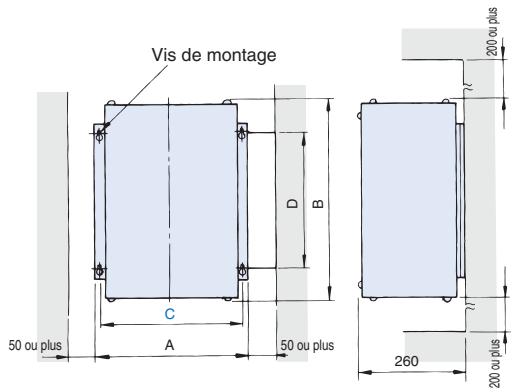

Dimensions de l'unité de résistance de freinage (type installé séparément)

Tension	Modèle LKEB- _	Dimensions en mm					Poids en kg
		A	B	C	D	Vis de montage
Modèles 220 V	20P7	105	275	50	260	M5 x 3	3,0
	21P5	130	350	75	335	M5 x 4	4,5
	22P2	130	350	75	335	M5 x 4	4,5
	23P7	130	350	75	335	M5 x 4	5,0
	25P5	250	350	200	335	M6 x 4	7,5
	25P5	250	350	200	335	M6 x 4	8,5
Modèles 400 V	40P7	105	275	50	260	M5 x 3	3,0
	41P5	130	350	75	335	M5 x 4	4,5
	42P2	130	350	75	335	M5 x 4	4,5
	43P7	130	350	75	335	M5 x 4	5,0
	45P5	250	350	200	332	M6 x 4	7,5
	47P5	250	350	200	332	M6 x 4	8,5

Tension	Modèle LKEBO	Dimensions en mm					Poids en kg
		A	B	C	D	Vis de montage
Modèles 220 V	2011	266	543	246	340	M8 x 4	10
	2015	356	543	336	340	M8 x 4	15
	2018	446	543	426	340	M8 x 4	19
	2022	446	543	426	340	M8 x 4	19
Modèles 400 V	4011	350	412	330	325	M6 x 4	16
	4015	350	412	330	325	M6 x 4	18
	4018	446	543	426	340	M8 x 4	19
	4022	446	543	426	340	M8 x 4	19
	4030	356	956	336	740	M8 x 4	25
	4037	446	956	426	740	M8 x 4	33
	4045	446	956	426	740	M8 x 4	33

Fixations pour le montage externe du radiateur

Les variateurs Varispeed E7 de modèle 200/400 V de 18,5 kW ou moins ont besoin de cette fixation pour monter le radiateur en externe.

Ces fixations accroissent les dimensions extérieures de la largeur et de la hauteur du variateur. (Ces fixations ne sont pas nécessaires pour les variateurs de 22 kW ou plus).

Modèle CIMR-EZD	Référence des fixations	Dimensions en mm
		W	H	W1	H1	P1	D2	D3
20P4	EZZ08676A	155	302	126	290	122,6	37,4	40
20P7
21P5
22P2
23P7							57,4	60
25P5
27P5	EZZ08676B	210	330	180	316	136,1	63,4	70
2011
2015	EZZ08676C	250	392	216	372	133,6	76,4	85
2018
40P4	EZZ08676A	155	302	126	290	122,6	37,4	40
40P7
41P5
42P2							57,4	60
43P7
45P5
47P5	EZZ08676B	210	330	180	316	136,1	63,4	70
4011
4015	EZZ08676C	250	392	216	372	133,6	76,4	85
4018

Découpe de panneau pour le montage externe du ventilateur (radiateur)

Fig. 1

Fig. 3

Fig. 2

Modèle CIMR-E7ZO	Dessin	Dimensions en mm
		W	H	W1	(W2)	(L3)	H1	(H2)	(H3)	A	B
20P4	1	155	302	126	6	8,5	290	9,5	6	138	271
20P7
21P5
22P2
23P7
25P5
27P5		210	330	180	8,5	6,5	316	9	7	197	298
2011
2015		250	392	216		8,5	372	9,5	10	233	353
2018
2022	2	250	400	195	24,5	3	385	8	7,5	244	369
2030		275	450	220			435			269	419
2037		375	600	250	54,5	8	575	15	12,5	359	545
2045
2055		450	725	325			700	13,5		434	673
2075
2090		500	850	370	57	8	820	19	15	484	782
2110		575	885	445	55	10	855			555	817
40P4	1	155	302	126	6	8,5	290	9,5	6	138	271
40P7
41P5
42P2
43P7
45P5
47P5		210	330	180	8,5	6,5	316	9	7	197	298
4011
4015		250	392	216		8,5	372	9,5	10	233	353
4018
4022	2	275	450	220	24,5	3	435	8	7,5	269	419
4030
4037		325	550	260		8	535			309	519
4045
4055
4075		450	725	325	54,5	8	700	13,5	12,5	434	673
4090
4110		500	850	370	57	8	820	19	15	484	782
4132
4160	3	575	925	445	55	10	895	1	15	555	817

1. Les dimensions de la partie supérieure et de la partie inférieure sont différentes. Voir Fig. 3

Installation

Connexions standard

*Les modèles E7 IP54 disposent d'un filtrage anti-parasite intégré en standard

Circuit principal

Tension	200 V			400 V
Modèle CIMR-E7Z□	20P4 à 2018	2022, 2030	2037 à 2110	40P4 à 4018	4022 à 4055	4075 à 4300
Puisance maximale applicable	0,4 à 18,5 kW	22 à 30 kW	37 à 110 kW	0,4 à 18,5 kW	22 à 55 kW	75 à 300 kW
R/L1	Tension d'alimentation d'entrée du circuit principal	Tension d'alimentation d'entrée du circuit principal R-R1, S-S1 et T-T1 ont été câblés avant expédition (voir P59).		Tension d'alimentation d'entrée du circuit principal	Tension d'alimentation d'entrée du circuit principal R-R1, S-S1 et T-T1 ont été câblés avant expédition
S/L2
T/L3
R1/L11	---			---
S1/L21
T1/L31
U/T1	Sortie variateur			Sortie variateur
V/T2
W/T3
Ø	Bobine de réactance c.c. (⊕1- ⊕2)Alimentation c.c.1 (⊕1 - Ε)	Alimentation c.c. (⊕1- ⊕2)1Unité de freinage (⊕3 - Ε)		Bobine de réactance c.c. (⊕1- ⊕2)Alimentation c.c.1 (⊕1 - Ε)	Alimentation c.c. (⊕1- ⊕2)1Unité de freinage (⊕3 - Ε)
⊕1
⊕2
⊕3	---			---
½/½	-----		Alimentation du ventilateur2	---
r/½				---		Alimentation du ventilateur3
½ 200 / l2 200	-----
½ 400 / l2 400
PE ( ⊙ )	Connecteur terre (100 Ω ou moins)			Connecteur terre (10 Ω ou moins)

1. L'entrée d'alimentation c. c. n'est pas conforme à la norme UL/c-UL.
2. Alimentation du ventilateur r/11-s/12: 200 à 220 Vc. a. 50 Hz, 200 à 230 Vc. a. 60 Hz (Un transformateur est requis pour l'alimentation 230 V 50 Hz ou 240 V 50/60 Hz).
3. Alimentation du ventilateur r/1 - s 200 / l2 200 : 200 à 220 Vc. a. 50 Hz, 200 à 230 Vc. a. 60 Hz, r/l1 - s 400 / l2 400 : 380 à 480 Vc. a., 50/60 Hz

Configuration du circuit principal
Modèle 200 V	CIMR-E7Z20P4 à 2018	CIMR-E7Z2022, 2030	CIMR-E7Z2037 à 2110
	R/L1 S/L2 T/L3 ∅	R/L1 S/L2 T/L3 R/L1 S1/L21 T1/L31 ∅	R/L1 S/L2 T/L3 R1/L11 S1/L21 T1/L31 ∅ Δ200/ε200
Modèle 400 V	CIMR-E7Z40P4 à 4018	CIMR-E7Z4022 à 4055	CIMR-E7Z4075 à 4300
	R/L1 S/L2 T/L3 ∅	R/L1 S/L2 T/L3 R1/L11 S1/L21 T1/L31 ∅	R/L1 S/L2 T/L3 R1/L11 S1/L21 T1/L31 ∅ Δ200/ε200 Δ200/ε2200
Modèle 400 V IPS4	CIMR-E7Z47P5 to 40182	CIMR-E7Z40222 to 40552

Circuit de contrôle

Type	N°	Nom du signal	Fonction		Niveau du signal
Signaux d'entretée numérique	S1	Commande marche/arrêt avant	Marche avant quand ON; arrêt quand OFF		24 Vc.c., 8 mAIsolation optocoupleur
	S2	Commande marche/arrêt inverse	Sur ON, marche inverse, sur OFF, arrêt
	S3	Entrée erreur externa*1	Erreur quand ON.	Les fonctions sont sélectionnées grâce aux paramètres H1-01 à H1-05.
	S4	Réinitialisation erreur*1	Réinitialisation quand ON
	S5	Référence de vitesse à étapes multiples 1*1 (Interrupteur maître/auxiliaire)	Référence de fréquence auxiliaire quand ON.
	S6	Référence de vitesse à étapes multiples 2*1	Paramètre 2 quand ON.
	S7	Référence de fréquence JOG*1	Fréquence JOG quand ON.
	SC	Commun, entrée numérique	-		-
	SN	Neutre, entrée numérique	-		-
	SP	Alimentation, entrée numérique	Alimentation +24 Vc.c. pour entrées numériques		24 Vc.c., 250 mA max.*2
Signaux d'entretée analogique	+V	Sortie d'alimentation 15 V	Alimentation 15 V pour références analogiques		15 V (Courant max.: 20 mA)
	A1	Référence de fréquence	0 à +10 V/100 %		0 à +10 V (20 kΩ)
	A2	Entrée analogique multifonction	4 à 20 mA/100 %0 V à +10 V/100 %0 à 20 mA/100 %	La fonction est sélectionnée via le paramètre H3-09.	4 à 20 mA (250 Ω)0 V à +10 V (20 kΩ)0 à 20 mA (250 Ω)
	AC	Commun de référence analogique	-		-
	E (G)	Câble blindé, point de connexion de la ligne à la terre facultatif	-		-
Signaux de sortie numérique	M1	Signal de fonctionnement(contact 1NO)	Fonctionnement quand ON.	Sorties contact multifonctions	Contacts relaisCapacité du contact:1 A maximum à 250 Vc.a.1 A maxi. à 30 Vc.c.*3
	M2
	M3	Vitesse zéro	Niveau zéro (b2-01) ou inférieur quand ON
	M4
	MA	Signal de sortie erreur	Erreur lorsque court-circuit entre MA et MCErreur lorsque circuit ouvert entre MB et MC
	MB
	MC
Signaux de sorties analogiques	FM	Sortie analogique multifonction(sortinge fréquence)	0 à 10 V, 10 V=100 % de la fréquence de sortie	Sortie analogique multifonctions 1	0 à +10 V max. ±5 %2 mA max.
	AC	Commun analogique	-
	AM	Sortie analogique multifonction(surveillance courant)	0 à 10 V, 10 V = 200 % du courant nominal du variateur	Sortie analogique multifonctions 2
RS-485/422	R+	Entrée de communication MEMOBUS	Pour RS-485 à 2 fils, court-circuitez R+ et S+ ainsi que R- et S-		Entrée différentielle,Isolation optocoupleur
	R-
	S+	Sortie de communication MEMOBUS			Entrée différentielle,Isolation optocoupleur
	S-
	IG	Commun signal	-		-

Remarque : 1. Les paramètres par défaut sont fournis pour les bornes S3 à S7. Pour une série à 3 fils, les paramètres par défaut sont une série à 3 fils pour S5, le paramètre de vitesse à étapes multiples 1 pour S6 et le paramètre de vitesse à étapes multiples 2 pour S7. 2. Ne pas utiliser cette source d'alimentation pour alimenter des périphériques externes. 3. Lors du contrôle d'une charge réactive, telle qu'une bobine de relais alimentée en c. c., interner une diode de roue libre

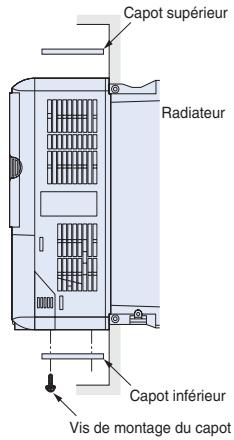

Retirer les capots inférieur et supérieur pour les modèles de 15 kW ou moins dans des modèles 200 V et 400 V.

En cas d'utilisation de variateurs à chassis ouvert de 200 V/400 V 22 kW ou plus, sécuriser les espaces pour les boulons et les câbles du circuit principal.

Espaces latéraux

Espaces en haut et en bas

Perte de chaleur du variateur Modèles 200 V Modèles 400 V

Modèle CIMR-E7Z□			20P4	20P7	21P5	22P2	23P7	25P5	27P5	2011	2015	2018	2022	2030	2037	2045	2055	2075	2090	2110
Capacité du variateur		kVA	1,2	1,6	2,7	3,7	5,7	8,8	12	17	22	27	32	44	55	69	82	110	130	160
Courant nominal		A	3,2	4,1	7,0	9,6	15	23	31	45	58	71	85	115	145	180	215	283	346	415
Perte de chaleur W	Ailette	W	20	27	50	70	112	164	219	374	429	501	586	865	1015	1266	1588	2019	2437	2733
	Unité	W	39	42	50	59	74	84	113	170	183	211	274	352	411	505	619	838	997	1242
	Perte de chaleur totale	W	59	69	100	129	186	248	332	544	612	712	860	1217	1426	1771	2207	2857	3434	3975
Codage ailette			Auto-refroidissement				Refroidi par ventilateur

Modèle CIMR-E7Z□		40P4	40P7	41P5	42P2	43P7	44P0	45P5	47P5	4011	4015	4018	4022	4030	4037	4045	4055	4075	4090	4110	4132	4160	4185	4220
Capacité du variateur		kVA	1,4	1,6	2,8	4,0	5,8	6,0	9,5	13	18	24	30	34	46	57	69	85	110	140	160	200	230	280	390
Courant nominal		A	1,8	2,1	3,7	5,3	7,6	8,0	12,5	17	24	31	39	45	60	75	91	112	150	180	216	260	304	370	506
Perte de chaleur W	Ailette	W	14	17	36	59	80	91	127	193	252	326	426	466	678	784	901	1203	1399	1614	2097	2388	2791	3237	3740
	Unité interieure	W	39	41	48	56	68	70	82	114	158	172	208	259	317	360	415	495	575	671	853	1002	1147	1372	1537
	Perte de chaleur totale	W	53	58	84	115	148	161	209	307	410	498	634	725	995	1144	1316	1698	1974	2285	2950	3390	3938	4609	5277
Codage ailette		Auto-refroidissement				Refroidi par ventilateur

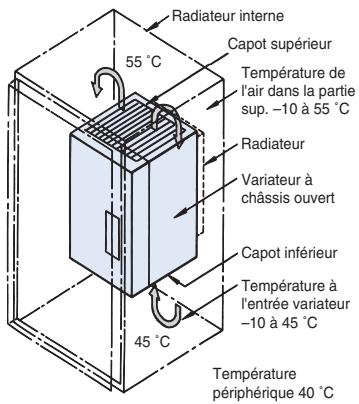

Conditions d'installation pour IP54

Installez le variateur verticalement pour assurer un refroidissement correct. Lors de l'installation du variateur, laissez toujours les espaces d'installation minimum suivants pour permettre une dissipation de chaleur suffisante.

Espace horizontal

Espace vertical

1. Laissez toujours suffisamment d'espace pour les câbles de contrôle et du circuit principal.
2. En cas d'installation de plusieurs variateurs côte à côte, laissez un espace de 60 mm au minimum.

Connexions des unités de freinage

Contact de surchauffe du ventilateur (Contact de commutation thermique) Contact de surchauffe du ventilateur (Contact de commutation thermique)

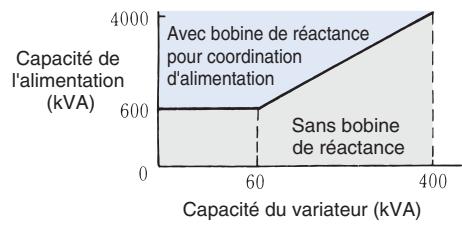

Bobine de réactance c. a.

Exemple de connexion

Exemple d'application Capacité d'alimentation (kVA) Capacité du variateur (kVA)

Modèles 200 V			Modèles 400 V
Puisance moteur max. applicable kW	Courant A	Inductance mH	Puisance moteur max. applicable kW	Courant A	Inductance mH
0,4	2,5	4,2	0,4	1,3	18,0
0,75	5	2,1	0,75	2,5	8,4
1,5	10	1,1	1,5	5	4,2
2,2	15	0,71	2,2	7,5	3,6
3,7	20	0,53	3,7	10	2,2
5,5	30	0,35	5,5	15	1,42
7,5	40	0,265	7,5	20	1,06
11	60	0,18	11	30	0,7
15	80	0,13	15	40	0,53
18,5	90	0,12	18,5	50	0,42
22	120	0,09	22	60	0,36
30	160	0,07	30	80	0,26
37	200	0,05	37	90	0,24
45	240	0,044	45	120	0,18
55	280	0,038	55	150	0,15
75	360	0,026	75	200	0,11
90	500	0,02	90/110	250	0,09
110	500	0,02	132/160	330	0,06
			185	490	0,04
			220
			300	660	0,03

Bobine de réactance c. c. Installation des fusibles

Modèles 200 V			Modèles 400 V
Puisance moteur max. applicable kW	Courant A	Inductance mH	Puisance moteur max. applicable kW	Courant A	Inductance mH
0,4	5,4	8	0,4	3,2	28
0,75			0,75
1,5	18	3	1,5	5,7	11
2,2			2,2
3,7			3,7	12	6,3
5,5	36	1	5,5	23	3,6
7,5			7,5
11	72	0,5	11	33	1,9
15			15
18,5	90	0,4	18,5	47	1,3
22 à 110	Intégré		22 à 300	Intégré

Installation des fusibles

Pour protéger le variateur, il est recommandé de poser des fusibles semi-conducteurs comme indiqué dans le tableau ci-dessous

Type de variateur	FUSIBLE
	Tension (V)	Courant (A)	I²t (A²s)
20P4	240	10	12~25
20P7	240	10	12~25
21P5	240	15	23~55
22P2	240	20	34~98
23P7	240	30	82~220
25P5	240	40	220~610
27P5	240	60	290~1300
2011	240	80	450~5000
2015	240	100	1200~7200
2018	240	130	1800~7200
2022	240	150	870~16200
2030	240	180	1500~23000
2037	240	240	2100~19000
2045	240	300	2700~55000
2055	240	350	4000~55000
2075	240	450	7100~64000
2090	240	550	11000~64000
2110	240	600	13000~83000

Variateur	FUSIBLE
	Tension (V)	Courant (A)	I²t (A²s)
40P4	480	5	6~55
40P7	480	5	6~55
41P5	480	10	10~55
42P2	480	10	18~55
43P7	480	15	34~72
44P0	480	20	50~570
45P5	480	25	100~570
47P5	480	30	100~640
4011	480	50	150~1300
4015	480	60	400~1800
4018	480	70	700~4100
4022	480	80	240~5800
4030	480	100	500~5800
4037	480	125	750~5800
4045	480	150	920~13000
4055	480	150	1500~13000
4075	480	250	3000~55000
4090	480	300	3800~55000
4110	480	350	5400~23000
4132	480	400	7900~64000
4160	480	450	14000~250000
4185	480	600	20000~250000
4220	480	700	34000~400000
4300	480	900	52000~920000

Informations pour la commande

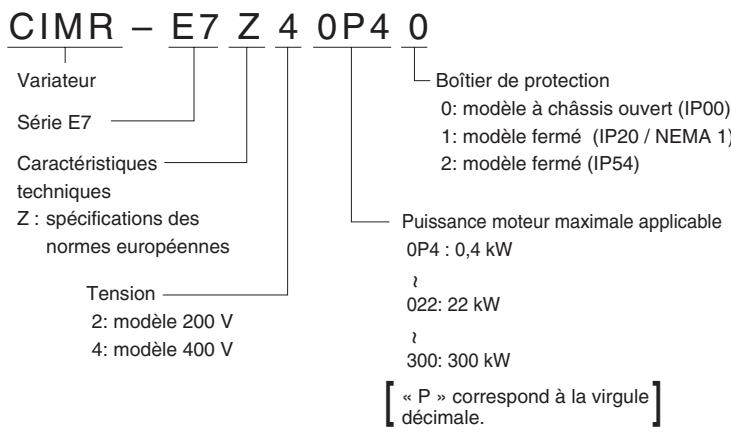

Configuration du système Varispeed E7

200 V

Caracteristiques techniques			Modèle
IP20	0,55 Kw	3,2 A	CIMR-E7Z20P41
	0,75 Kw	4,1 A	CIMR-E7Z20P71
	1,5 Kw	7,0 A	CIMR-E7Z21P51
	2,2 Kw	9,6 A	CIMR-E7Z22P21
	3,7 Kw	15 A	CIMR-E7Z23P71
	5,5 Kw	23 A	CIMR-E7Z25P51
	7,5 Kw	31 A	CIMR-E7Z27P51
	11 Kw	45 A	CIMR-E7Z20111
	15 Kw	58 A	CIMR-E7Z20151
	18,5 Kw	71 A	CIMR-E7Z20181
IP00	22 Kw	85 A	CIMR-E7Z20220
	30 Kw	115 A	CIMR-E7Z20300
	37 Kw	145 A	CIMR-E7Z20370
	45 Kw	180 A	CIMR-E7Z20450
	55 Kw	215 A	CIMR-E7Z20550
	75 Kw	283 A	CIMR-E7Z20750
	90 Kw	345 A	CIMR-E7Z20900
	110 Kw	415 A	CIMR-E7Z21100

400 V

Charactéristiques techniques			Modèle
IP20	0,55 Kw	1,8 A	CIMR-E7Z40P41
	0,75 Kw	2,1 A	CIMR-E7Z40P71
	1,5 Kw	3,7 A	CIMR-E7Z41P51
	2,2 Kw	5,3 A	CIMR-E7Z42P21
	3,7 Kw	7,6 A	CIMR-E7Z43P71
	4,0 Kw	8,7 A	CIMR-E7Z44P01
	5,5 Kw	12,5 A	CIMR-E7Z45P51
	7,5 Kw	17 A	CIMR-E7Z47P51
	11 Kw	24 A	CIMR-E7Z40111
	15 Kw	31 A	CIMR-E7Z40151
	18,5 Kw	39 A	CIMR-E7Z40181
IP00	22 Kw	45 A	CIMR-E7Z40220
	30 Kw	60 A	CIMR-E7Z40300
	37 Kw	75 A	CIMR-E7Z40370
	45 Kw	91 A	CIMR-E7Z40450
	55 Kw	112 A	CIMR-E7Z40550
	75 Kw	150 A	CIMR-E7Z40750
	90 Kw	180 A	CIMR-E7Z40900
	110 Kw	216 A	CIMR-E7Z41100
	132 Kw	260 A	CIMR-E7Z41320
	160 Kw	304 A	CIMR-E7Z41600
	185 Kw	370 A	CIMR-E7Z41850
	220 Kw	506 A	CIMR-E7Z42200
	300 Kw	675 A	CIMR-E7Z43000

Varispeed E7 IP54

400 V

Caracteristiques techniques			Modèle
IP54	7,5 Kw	17 A	CIMR-E7Z47P52
	11 Kw	24 A	CIMR-E7Z40112
	15 Kw	31 A	CIMR-E7Z40152
	18,5 Kw	39 A	CIMR-E7Z40182
	22 Kw	45 A	CIMR-E7Z40222
	30 Kw	60 A	CIMR-E7Z40302
	37 Kw	75 A	CIMR-E7Z40372
	45 Kw	91 A	CIMR-E7Z40452
	55 Kw	112 A	CIMR-E7Z40552

Filtres d'entrée

200 V

Modèle de variateur	Filtre de ligne 1*
Varispeed E7	Type	Classe EN55011	Courant (A)	Poids (kg)
CIMR-E7Z20P4	3G3RV-PFI3010-SE	B, 25 m A, 100 m	10	1,1
CIMR-E7Z20P7
CIMR-E7Z21P5
CIMR-E7Z22P2	3G3RV-PFI3018-SE	B, 25 m A, 100 m	18	1,3
CIMR-E7Z23P7	3G3RV-PFI2035-SE	B, 25 m A, 100 m	35	1,4
CIMR-E7Z25P5
CIMR-E7Z27P5	3G3RV-PFI2060-SE	B, 25 m A, 100 m	60	3
CIMR-E7Z2011
CIMR-E7Z2015	3G3RV-PFI2100-SE	B, 25 m A, 100 m	100	4,9
CIMR-E7Z2018
CIMR-E7Z2022	3G3RV-PFI2130-SE	A, 100 m	130	4,3
CIMR-E7Z2030
CIMR-E7Z2037	3G3RV-PFI2160-SE	A, 100 m	160	6,0

Modèle de variateur	Filtre de ligne 1*
Varispeed E7	Type	Classe EN55011	Courant (A)	Poids (kg)
CIMR-E7Z2045	3G3RV-PFI2200-SE	A, 100 m	200	11,0
CIMR-E7Z2055
CIMR-E7Z2075	3G3RV-PFI3400-SE	A, 100 m	400	18,5
CIMR-E7Z2090
CIMR-E7Z2110	3G3RV-PFI3600-SE	A, 100 m	600	11,0

400 V

Modèle de variateur	Filtre de ligne 1*
Varispeed E7	Modèle	Classe EN 55011 C*	Courant (A)	Poids (kg)
CIMR-E7Z40P4	3G3RV-PFI3010-SE	B, 25 m A, 100 m	10	1,1
CIMR-E7Z40P7
CIMR-E7Z41P5
CIMR-E7Z42P2
CIMR-E7Z43P7	3G3RV-PFI3018-SE	B, 25 m A, 100 m	18	1,3
CIMR-E7Z44P0
CIMR-E7Z45P5
CIMR-E7Z47P5	3G3RV-PFI3035-SE	B, 25 m A, 100 m	35	2,1
CIMR-E7Z4011
CIMR-E7Z4015	3G3RV-PFI3060-SE	B, 25 m A, 100 m	60	4,0
CIMR-E7Z4018
CIMR-E7Z4022	3G3RV-PFI3070-SE	A, 100 m	70	3,4
CIMR-E7Z4030
CIMR-E7Z4037	3G3RV-PFI3130-SE	A, 100 m	130	4,7
CIMR-E7Z4045
CIMR-E7Z4055
CIMR-E7Z4075	3G3RV-PFI3170-SE	A, 100 m	170	6,0
CIMR-E7Z4090	3G3RV-PFI3200-SE	A, 100 m	250	11
CIMR-E7Z4110
CIMR-E7Z4132	3G3RV-PFI3400-SE	A, 100 m	400	18,5
CIMR-E7Z4160
CIMR-E7Z4185	3G3RV-PFI3600-SE	A, 100 m	600	11,0
CIMR-E7Z4220
CIMR-E7Z4300	3G3RV-PFI3800-SE	A, 100 m	800	31,0

Remarque : 1. Les modèles E7 IP54 sont des variateurs à filtré intégré.

(2) Cartes de communication

Type	Modèle	Description	Fonction
Cartes optionnelles de communication	3G3RV-PDRT2	Carte DeviceNet	• Utilisée pourmettre en marche ou arrêtéter le variateur, définiroy référencer des paramétres, et surveiller la fréquence de sortie, le courant de sortie, ou des éléments similaires par le biais d'une communication DeviceNet avec le contrôleur hôte.
	SI-P1	Carte Profibus-DP	• Utilisée pourmettre en marche ou arrêtéter le variateur, définiroy référencer des paramétres, et surveiller la fréquence de sortie, le courant de sortie, ou des éléments similaires par le biais d'une communication Profibus-DP avec le contrôleur hôte.
	SI-S1	Carte CANopen	• Utilisée pourmettre en marche ou arrêtéter le variateur, définiroy référencer des paramétres, et surveiller la fréquence de sortie, le courant de sortie, ou des éléments similaires par le biais d'une communication CANopen avec le contrôleur hôte.
	CM090	Carte Ethernet	• Interface Ethernet MODBUS TCP/IP.
	SI-J1	Carte LONWORKS	• Utilisée pour le contrôleHVAC, pour mettre en marche ou arrêtéter le variateur, définiroy référencer des paramétres et surveiller le courant de sortie, les wattheures, ou des éléments similaires par le biais de communications LONWORKS avec des péphériques.

(3) Carte d'options API

Type	Modèle	Description	Fonction
Cartes d'options API	3G3RV-P10CDT-E	Option API	• Fonctions API complètes, installation sans fil et accès transparent aux paramètres du variateur et aux entrées et sorties analogiques/numériques. • Bus de terrain Compobus/S intégré • Les outils Omron standard peuvent être utilisés pour la programmation
	3G3RV-P10CDT-E-DRT	Option API avec DeviceNet	• Mêmes fonctions que les modèles standard avec support DeviceNet

(4) Accessoires

Type	Modèle	Description	Installation
Consoles numériques	JVOP-160-OY	Console numérique LCD à 5 lignes1	Découpe de panneau Panneau 2 trous vis de montage M3 15,8 (60)
	JVOP-161-OY	Console numérique LED à 7 segments
	JVOP-162	Console auto Hand-Off	Installation dans une découpe de panneau
Accessores	3G3IV-PCN126 3G3IV-PCN326	Câble d'extension pour console numérique 1 mètre 3 mètres	-----
	3G3IV-PCN329-E	Câble de configuration PC	-----

1. La console numérique LCD est livrée en standard avec les modèles IP54

④ Logiciel pour PC

Type	Modèle	Description	Fonction
Logicielles	CX-Drive	Logiciel informatique	Logiciel de configuration et de surveillance des variateurs Omron
	CX-One	Logiciel informatique	Ensemble logiciel de configuration et de surveillance pour les produits d'automatisation Omron (compend CX-Drive)

(5) Unité de freinage, unité de résistance de freinage

Variateur			Unité de freinage		Unité de résistance de freinage
					Modèle installé séparément (10 % ED, 10 sec max)1
Tension	Puisance max. applicable (kW)	Modèle CIMR-E7ZD	Modèle CDBRD	Nbre utilisé	Modèle LKEBD	Caracteristicques de la résistance	Nbre utilisé	Couple de freinage %	Valeur de résistance minimale connectable Ω
Modèles 200 V	0,4	20P4	2 015B	1	20P7	70 W 200 Ω	1	220	48
	0,75	20P7			20P7	70 W 200 Ω	1	125	48
	1,5	21P5			21P5	260 W 100 Ω	1	125	48
	2,2	22P2			22P2	260 W 70 Ω	1	120	16
	3,7	23P7			23P7	390 W 40 Ω	1	125	16
	5,5	25P5			25P5	520 W 30 Ω	1	115	16
	7,5	27P5			27P5	780 W 20 Ω	1	125	9,6
	11	2011			2011	2 400 W 13,6 Ω	1	125	9,6
	15	2015			2015	3 000 W 10 Ω	1	125	9,6
	18,5	2018	2022B	1	2015	3 000 W 10 Ω	1	125	9,6
	22	2022			2022	4 800 W 6,8 Ω	1	125	6,4
	30	2030	2015B	2	2015	3 000 W 10 Ω	2	125	9,6
	37	2037	2015B	2	2015	3 000 W 10 Ω	2	100	9,6
	45	2045	2022B	2	2022	4 800 W 6,8 Ω	2	120	6,4
	55	2055	2022B	2	2022	4 800 W 6,8 Ω	2	100	6,4
	75	2075	2110B	1	2022	4 800 W 6,8 Ω	3	110	1,6
	90	2090	2110B	1	2022	4 800 W 6,8 Ω	4	120	1,6
	110	2110	2110B	1	2018	4 800 W 8 Ω	5	100	1,6
Modèles 400 V	0,4	40P4	4030B	1	40P7	70 W 750 Ω	1	230	96
	0,75	40P7			40P7	70 W 750 Ω	1	130	96
	1,5	41P5			41P5	260 W 400 Ω	1	125	64
	2,2	42P2			42P2	260 W 250 Ω	1	135	64
	3,7	43P7			43P7	390 W 150 Ω	1	135	32
	5,5	45P5			45P5	520 W 100 Ω	1	135	32
	7,5	47P5			47P5	780 W 75 Ω	1	130	32
	11	4011			4011	1 040 W 50 Ω	1	135	20
	15	4015			4015	1 560 W 40 Ω	1	125	20
	18,5	4018			4018	4 800 W 32 Ω	1	125	19,2
	22	4022			4022	4 800 W 27,2 Ω	1	125	19,2
	30	4030			4030	6 000 W 20 Ω	1	125	19,2
	37	4037	4045B	1	4037	9 600 W 16 Ω	1	125	12,8
	45	4045	4045B	1	4045	9 600 W 13,6 Ω	1	125	12,8
	55	4055	4030B	2	4030	6 000 W 20 Ω	2	135	19,2
	75	4075	4045B	2	4045	9 600 W 13,6 Ω	2	145	12,8
	90	4090	4220B	1	4030	6 000 W 20 Ω	3	100	3,2
	110	4110	4220B	1	4030	6 000 W 20 Ω	3	100	3,2
	132	4132	4220B	1	4045	9 600 W 13,6 Ω	4	140	3,2
	160	4160	4220B	1	4045	9 600 W 13,6 Ω	4	140	3,2
	185	4185	4220B	1	4045	9 600 W 13,6 Ω	4	120	3,2
	220	4220	4220B	1	4037	9 600 W 16 Ω	5	110	3,2
	300	4300	4220B	2	4045	9 600 W 13,6 Ω	6	110	3,2

1. Facteur de charge durant la décelération pour arrêter une charge avec couple constant. Avec sortie constante ou freinage régénératif continu, le facteur de charge est inférieur à la valeur spécifique.
2. Valeur de résistance par unité de freinage. Sélectionnez une valeur de résistance supérieure à la valeur de résistance minimale connectable afin d'obtenir un couple de freinage suffisant.
3. Pour une application avec une puissance régénérative élevée telle que le levage, le couple de freinage ou d'autres éléments peuvent dépasser la capacité d'une unité de freinage avec une résistance de freinage dans une combinaison standard (ce qui entraîne une surcharge de capacité). Contactez vos représentants Omron si le couple de freinage ou tout autre élément dépasse les valeurs du tableau.

Cat. No. I21E-FR-02

Le produit étant sans cette amélioration, ces caractéristiques peuvent être modifiées sans préavis.

FRANCE

Omron Electronics S. A. S.

14, rue de Lisbonne

93110 ROSNY SOUS BOIS

Tél.: [phone] R. C. S. BOBIGNY

Tél. : [phone]

Fax: [phone]

www. omron. ch

Romanel Tél. : [phone]
