MODE D'EMPLOI H 500 AEG

Prière de lire et de conserver.

Introduction	Vous exigez ce qu'il y a de meilleur et vous achetez de la qualité – la qualité offerte par Atlas Copco. Vous yourselves dotés d'un outil de qualité durable. Ce n'est qu'en lisant attentivement ces instructions avant d'utiliser l'outil que vous assurerez un travail efficace et sans risque. Nous tenons à satisfaire notre clientèle et nous espérons que vous achêterez encore des outils électriques AEG d'Atlas Copco.
Caracteristiques techniques	H 500 H 750 HB 750 HBE 800 Puisance absorbée 500 W 750 W 800 W Largeur du robot 82 mm 82 mm 102 mm 102 mm Profondeur du copeau 0-1,6 mm 0-2,5 mm 0-2,0 mm 0-2,0 mm Profondeur du rainurage 0-16 mm 0-22 mm 0-22 mm Régime à vide 17000 min-1 13000 min-1 13000 min-1 11000 min-1 Poids 2,5 kg 3,5 kg 3,7 kg 3,8 kg
Conseils de sécurité	Respecter les instructions de sécurité se trouvant dans le prospectus ci-joint. Les prises de courant se trouvant à l'extérieur doivent être équipées de disjoncteurs de protection, répondant ainsi à la prescription de mise en place de votre installation électrique. Veuilliez, d'une part, en tenir compte lors de l'utilisation de notre apparueil et d'autre part, en parler à votreElectricien. Il est absolument impératif d'utiliser le dispositif protecteur de la machine. Toujours porter des lunettes protectrices lorsqu'on travaille avec la machine. Des gants de sécurité et un masque de protection sont recommendés. Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche. Ne pas percer le carter de la machine; ici pourrait entraîner une déterioration de l'isolation de protection (utiliser des autocollants). Avant tous travaux sur la machine extraire la fiche de la prise de courant. Le cable d'alimentation doit toujours se trouver en dehors du champ d'action de la machine. Toujours doivent le cable d'alimentation à l'arrête de la machine. Avant chaque mise en service, vérifier la capacité de manoeuvre du capot protecteur. Ne raboter qu'avac des couteaux affutés et ne jamais passer sur du métal (clous-vis). Le capot protecteur pendulaire et le protecteur de l'arbre porte-couteau doivent pouvoir bouger facilement. Le capot protecteur pendulaire ne doit être bloqué que pendant le travail dans le dispositif stationnaire. Le capot protecteur ne doit être actionné qu'au moyen du levier ou automatiquement par la pierce d'usinage. Si l'on prévoit un employé stationnaire, le rabot il ne doit alors être utilisé que dans le dispositif stationnaire Atlas Copco ou dans le dispositif de dégauchissage et de dressage Atlas Copco. Si l'on prévoit un employé stationnaire, le rabot il ne doit alors être utilisé que dans le dispositif stationnaire AEG ou dans le dispositif de dégauchissage et de dressage AEG. Ne jamais intervenir dans la zone représentant un danger lorsque la machine est en marche.
Mesure de bruit	Les mesures réelles (A) des niveaux de bruit de la machine sont: Intensité de bruit = 87 dB (A). Niveau de bruit = 100 dB (A). Toujours porter des casques protecteurs!
Valeur de vibration mesurée	La vibration de l'avant-bras est en-dessous de 2,5 m/s2.
Utilisation	Le rabot permet de raboter le surfaces, les rainures et les quasi-bords. Comme déjà indiqué, cette machine n'est conçue que pour une utilisation normale.
Branchement secteur	Nos machines fonctionnent uniquement sur courant alternatif monophasé. S'assurer que la tension du réseau correspond effectivement à celle indiquée sur la plaque signalétique de la machine. Le branchement sur une prise de courant sans mise à terre est possible du fait de la double isolation selon normes DIN 57 740/VDE 0740 et CEE 20. Antiparasitage selon normes Européennes EN 55014.
Accessoires	Consulter nos catalogues qui vous renseignent sur notre programme d'accessoires avec leur référence.
FRANÇAIS	9	H 500, H 750, HB 750, HBE 800

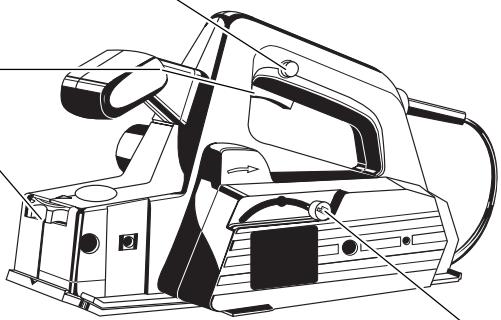

Description

Pour votre sécurité, la mise en marche de la machine n'est possible qu'après avoir débloqué le verrouillage de mise en marche.

Interrupteur

Réglage en continu de la profondeur du copeau au moyen du bouton sélecteur.

Limitation du régime de marche à vide, assurant un fonctionnement silencieux tout en diminuant le régime et en ménageant la machine. (uniquement sur HBE 800)

Canal d'aspiration intégré pour le raccordement d'un dispositif d'aspiration des copeaux.

Protecteur de l'arbre portecouteaux avec rappel automatique lors de rainurage.

Des couteaux à mises en carbure réversibles, ainsi que couteaux rustiques de rabotage et couteaux raboteurs avec rainures brise-copeaux (pour une meilleure aspiration des copeaux et l'enlèvement important de ces derniers) peuvent être mis en place dans l'arbre portecouteaux. Les couteaux rustiques de rabotage et couteaux raboteurs avec rainures brise-copeaux sont livrables en tant qu'accessoires.

Semelle du rabot biseautée pour garantir une meilleure application sur le matériel ; la rainure en V quant à elle est prévue pour le chanfreinage de bords.

Capot protecteur pendulaire à rappel automatique ou au moyen du levier.

Modifications : Les textes, les illustrations et les données techniques correspondent à la situation au moment de l'impression. Toutes modifications techniques sont réservées dans le cadre du développement technique permanent.

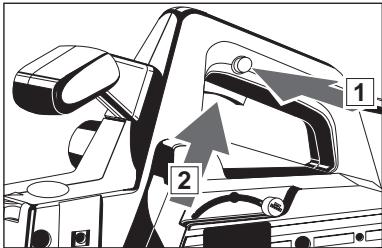

Mise en marche/arrêt

Pour des raisons de sécurité, l'util électrique est doté d'un verrouillage de mise en marche et le commutateur de mise en marche et d'arrêt ne peut pas s'enclencher.

Marche:

Appuyer sur le blocage de sécurité puis sur l'interrupteur marche/arrêt.

Arrêt:

lacher interrupteur marche/arrêt.

Remplacement des couteaux raboteurs

Avant tous travaux sur la machine, extraire la fiche de la prise de courant.

Quand une lame du couteau raboteur est émoussée, tournez le couteau raboteur ou, lorsque celui-ci est usé, montez un nouveau jeu de couteaux (montez toujours un jeu de couteaux complet.

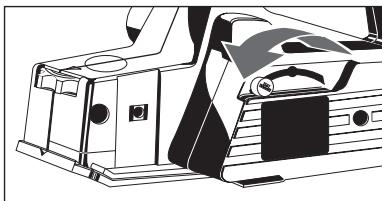

1. Procéder au rappel du capot protecteur pendulaire au moyen du levier et le maintenir.
2. Déserrer les vis (F) en tournant vers la droite.
3. Appuyer le protecteur de l'arbre portecouteaux (E) vers le bas et extraire latéralement l'élément de tension (D) ensemble avec les couteaux raboteurs.
4. Sortir les couteaux raboteurs hors de l'élément de tension.
5. Nettoyer l'élément de tension (D) et l'arbre porte-couteaux (B).
6. Introduire latéralement et à fleur un nouveau couteau raboteur dans l'élément de tension tout en veillant à ce que la came de ce dernier s'enclenche convenablement dans la rainure du couteau raboteur.
7. Faire glisser l'élément de tension avec couteau raboteur dans l'arbre porte-couteaux de façon à ce que le bord du couteau raboteur et celui du carter (G) coincident bien à fleur.
8. Appuyer l'élément de tension contre l'arbre porte-couteaux et serrer les vis (F) vers la gauche.
9. Décaler l'arbre porte-couteaux de et replacer le deuxième jeu de couteaux raboteurs comme indiqué précédemment.

Ne pas dérégler les vis d'ajustage (H). Les éléments de tension sont ajustés en usine!

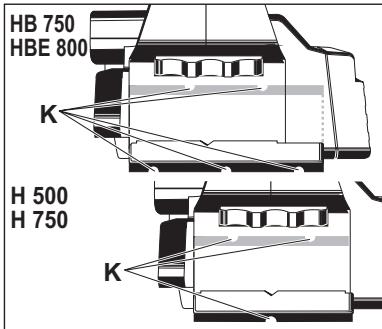

Lorsqu'on utilise des couteaux raboteurs avec rainures brise-copeaux (K), toujours mettre en place des joues de deux couteaux pourvus d'un nombre différent de rainures.

S'assurer que le couteau raboteur ne frotte pas contre le carter.

Toujours remplacer les couteaux raboteurs par jeu de deux, il en est même ainsi pour les éléments de tension!

Ne monter les couteaux rustiques de rabotage que complets, c'est-à-dire avec les éléments de tension.

Introduire les couteaux rustiques de rabotage et l'élément de tension dans l'arbre porte-couteaux et ajuster à l'aide des vis d'ajustage de façon à ce que le creux de la vague du couteau rustique de rabotage coincide avec la semelle du rabot.

La roue de réglage doit se trouver en position "0".

Veiller à ce que les couteaux raboteurs et la semelle du rabot soient bien parallèles.

Régler la profondeur de coupe sur 0,2 mm (0,4 mm max.) à l'aide de la roue de réglage.

Montage des couteaux rustiques de rabotage

Réglage de la profondeur du copeau		Avec le bouton gradué. Chaque graduation correspond à 0,1 mm. En position "P" les couteaux ne débordent plus de la carcasse de la machine.
Aspiration des copeaux (accessoire*)		Un sac collecteur de poussière ou un tuyau d'aspiration muni d'un adaptateur prévu pour l'aspiration des copeaux peuvent être raccordés à un aspirateur ou à un aspirateur menager. *Cas pièces ne font pas partie de la livraison. Il s'agit là de compléments proposés pour votre machine et numérés dans le catalogue d'accessoires.
Guide parallele (accessoire*)		La largeur de rabotage et de feuillage est régliable à l'échelle graduée après montage du guide parallele. *Cas pièces ne font pas partie de la livraison. Il s'agit là de compléments proposés pour votre machine et numérés dans le catalogue d'accessoires.
Guide pour feuillures (accessoire*)		On peut régler la profondeur de feuillage de 0-16 mm sur le guide pour feuillures. *Cas pièces ne font pas partie de la livraison. Il s'agit là de compléments proposés pour votre machine et numérés dans le catalogue d'accessoires.
Conseils pratiques	!	Ne pasmettre la main dans la zone dangereuse des coteaux! Apposer la semelle avant sur la pierce à raboter,mettre la machine en marche avant que les couteaux ne rentrent en contact avec la pierce,avancer sans à-coup le rabot sur la pierce. Le carter de protection ne peut être manoeuvré qu'à la main avec le levier ou par la pierce. La rainure en V sur la semelle avant permet le chanfreinage. Régler le rabot à la position "P",puis suivant la largeur de chanfrein désirée,regler à la dimension souhaitée.
Entretien		Tenir toutes propres les orifices de ventilation de la partie moteur. Si le dispositif d'éjection des copeaux est encrassé par la résine,le nettoyer avec un chiffon imbibé de térébenthine. Afin de garantir une disponibilité de service permanente,il est commandé de faire contrôler une fois par an les balais (charbons) auprès d'un service après-vente AEG. N'utiliser que des pièces et accessoires AEG. Pour des pièces dont l'échange n'est pas décrit,s'adresser de préférence aux stations de service après-vente AEG(voir brochure Garantie/Adresses des stations de service après-vente). Si besoin est,une vue éclatée de l'appareil peut être fournie.S'adresser,en indiquant bien le nombre à dix chiffres porté sur la plaque signalétique,avant station de service après-vente(voir liste jointe)ou directement à Atlas Copco Electric Tools GmbH,B.P.320,D-71361 Winnenden.
FRANÇAIS	12	H 500,H 750,HB 750,HBE 800

Nous déclarons sous notre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants : EN 50144, EN 55014-1, EN 55014-2, EN 60555, HD 400 conforme aux réglementations 98/37/CE, 73/23/CE, 89/336/CE.
