MODE D'EMPLOI BLACK & DECKER KS890 EK BLACK & DECKER

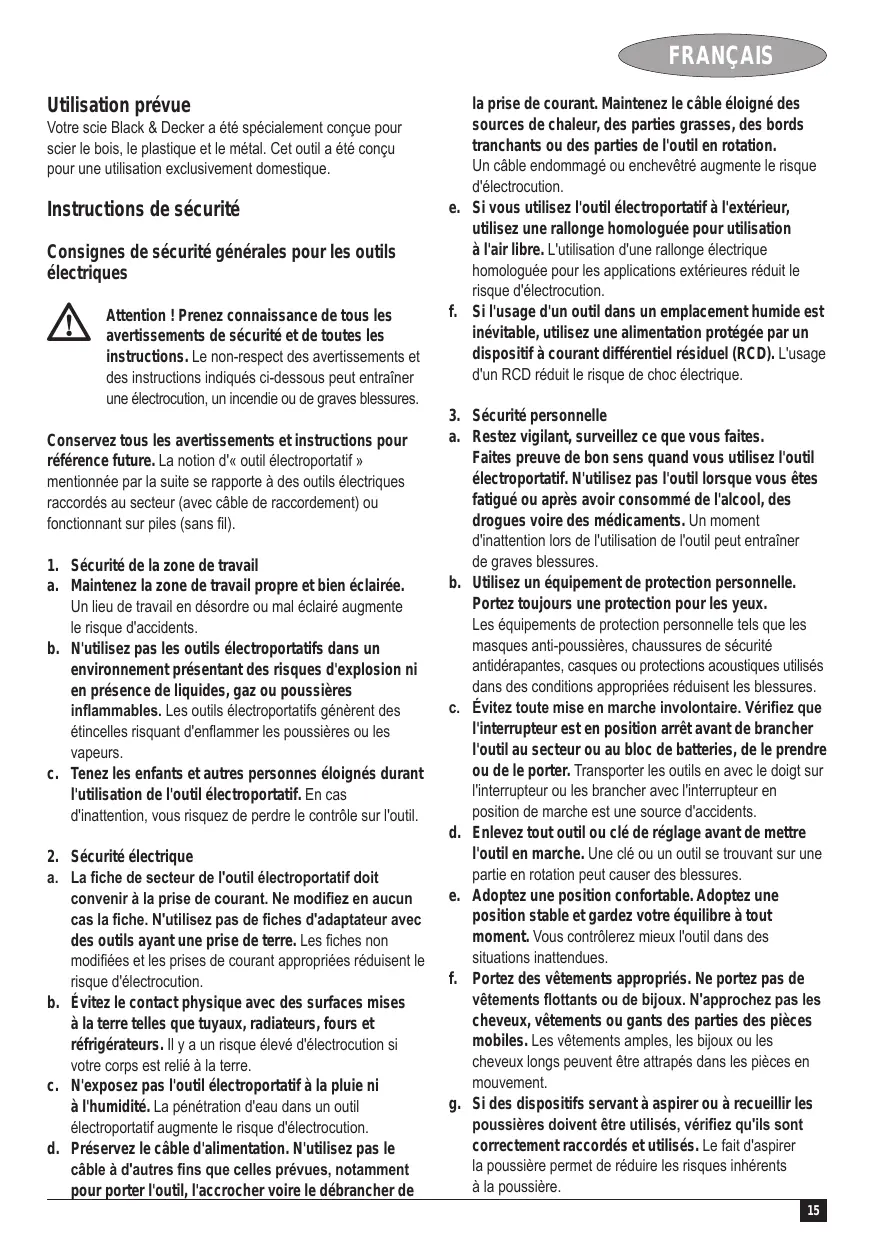

Votre scie Black & Decker a été spécialement conçue pour scier le bois, le plastique et le métal. Cet outil a été conçu pour une utilisation exclusivement domestique.
Consignes de sécurité générales pour les outils électriques
Attention! Prenez connaissance de tous les avertissements de sécurité et de toutes les instructions. Le non-respect des avertissements et des instructions indiqués ci-dessous peut entraîner une électrocution, un incendie ou de graves blessures.
Conservez tous les avertissements et instructions pour référence future. La notion d'« outil électroportatif » mentionnée par la suite se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) ou fonctionnant sur piles (sans fil).
- Sécurité de la zone de travail a. Maintenez la zone de travail propre et bien éclairée. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents. b. N'utilisez pas les outils électroportatifs dans un environnement présentant des risques d'explosion ni en présence de liquides, gaz ou poussières inflammables. Les outils électroportatifs génèrent des étincelles risquant d'enflammer les poussiè
- Sécurité électrique
a. La fiche de secteur de l'outil electroportatif doit convenir à la prise de courant. Ne modifies en aucun cas la fiche. N'utilise pas de fiches d'adaptateur avec des outils ayant une prise de terre. Les fiches non modifiées et les prises de courant appropriées réduisent le risque d'électrocution. b. Évitez le contact physique avec des surfaces mises à la terre telles que tuyaux, radiateurs, fours et réfrigerateurs. Il y a un risque élevé d'électrocution si votre corps est relié à la terre. c. N'exposez pas l'utilé electroportatif à la pluie ni à l'humidité. La pénétration d'eau dans un outil électroportatif augmente le risque d'électrocution. d. Préservez le cable d'alimentation. N'utilisez pas le cable à d'autres fins que celles prévues, notamment pour porter l'outil, l'accrocher voiré le débrancher de
la prise de courant. Maintenez le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l'outil en rotation. Un câble endommagé ou enchevêtré augmente le risque d'électrocution.
e. Si vous utilisez l'outil electroportatif à l'extérieur, utilisez une rallonge homologue pour utilisation à l'air libre. L'utilisation d'une rallonge électrique homologue pour les applications extérieures réduit le risque d'électrocution. f. Si l'utilisation d'un outil dans un emplacement humide est inévitable, utilisez une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'utilisation d'un RCD réduit le risque de choc électrique.
- Sécurité personnelle
a. Restez vigilant, surveillez ce que vous faites. Faites preuve de bon sens quand vous utilisez l'outil electroportatif. N'utilisez pas l'outil lorsque vous êtes fatigué ou après avoir consommé de l'alcool, des drogues ou des médicaments. Un moment d'inattention lors de l'utilisation de l'outil peut entraîner de graves blessures. b. Utilisez un équipement de protection personnelle. Portez toujours une protection pour les yeux. Les équipements de protection personnelle tels que les masques anti-poussières, chaussures de sécurité antidérapantes, casques ou protections acoustiques utilisés dans des conditions appropriées réduisent les blessures. c. Évitez toute mise en marche involontaire. Vérifiez que l'interrupteur est en position arrêt avant de brancher l'outil au secteur ou au bloc de batteries, de le prendre ou de le porter. Transporter les outils avec le doigt sur l'interrupteur ou les brancher avec l'interrupteur en position de marche est une source d'accidents. d. Enlevez tout outil ou clé de réglage avant de mettre l'outil en marche. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures. e. Adoptez une position confortable. Adoptez une position stable et gardez votre équilibre à tout moment. Vous contrôlerez mieux l'outil dans des situations inattendues. f. Portez des vêtements appropriés. Ne portez pas de vêtements flottants ou de bijoux. N'approchez pas les cheveux, vêtements ou gants des parties des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent être attrapés dans les pièces en mouvement. g. Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifiez qu'ils sont correctement raccordés et utilisés. Le fait d'aspirer la poussière permet de réduire les risques inhérents à la poussière.
- z pas un outil electroportatif dont l'interrupteur est defectueux. Un outil electroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé. c. Déconnectez la prise de la source d'alimentation ou le pack-batterie de l'outil électrique avant tout réglage, changement d'accessoire ou rangement des outils électriques. Cette mesure de précaution empêche une mise en marche par mégarde. d. Rangez les outils electroportatifs hors de portée des enfants. Ne laissez pas les personnes n'étant pas familiarisées avec l'outil ou n'ayant pas lu ces instructions l'utiliser. Les outils electroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiées. e. Prenez soin des outils electroportatifs. Vérifiez que les parties en mouvement fonctionnent correctement et qu'elles ne sont pas coincées ; vérifiez qu'il n'y a pas de pièces cassées ou endommagées susceptibles de nuire au bon fonctionnement de l'outil. S'il est endommagé, faites réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils electroportatifs mal entretenus. f. Maintenez les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement. g. Utilisez l'outil électrique, les accessoires et forets, etc. conformément à ces instructions, en tenant compte des conditions de travail et des tâches à effectuer. L'utilisation des outils electroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses.
- Régarations
a. Faites réparer votre outil électroportatif uniquement par du personnel qualifié et seulement avec des pièces de rechange d'origine. Cela garantira le maintien de la sécurité de votre outil.
Avertissements de sécurité supplémentaires pour les outils électriques
Attention! Avertissements de sécurité supplémentaires pour les scies sauteuses et alternatives.
Tenez l'outil uniquement par les surfaces isolées des poignées si l'opération peut mettre la lame
en contact avec des câbles électriques cachés ou son propre cordon électrique. Le contact de l'accessoire de coupe avec un câble sous tension met les parties métalliques de l'outil sous tension et peut provoquer une électrocution de l'utilisateur.
Utilisez des fixations ou tout autre moyen pratique pour fixer et soutenir la pince à ouvrer sur une plateforme stable. Si vous tenez la pince à la main ou contre votre corps, elle est instable et vous pouvez en perdre le contrôle. Maintenez les mains éloignées de la zone de coupe. Ne passez jamais la main sous la pince à ouvrer, quelle que soit la raison. N'insérez pas les doigts et les pouces à proximité de la lame alternative et de son blocage. Ne stabilisez pas la scie en saisissant sa semelle. Affûtez les lames. Avec des lames émoussées ou endommagées, la scie peut faire un écart ou caler sous la pression. Utilisez toujours le type de lame de scie approprié aux matériaux de la pince à scier et le bon type de coupe. Pour couper un tuyau ou un conduit, assurez-vous qu'il ne contient pas d'eau, de câble électrique, etc. Ne touchez pas la pince à ouvrer ou la lame juste après avoir utilisé l'outil. Elles peuvent être très chaudes. Faites attention aux risques potentiels : avant de couper les murs, planchers ou plafonds, vérifiez l'emplacement des câblages et tuyaux. La lame continue son mouvement après avoir libéré l'interrupteur. Éteignez toujours l'outil et attendez que la lame de la scie se soit complètement arrêtée avant de poser l'outil.
Attention! L'inhalation ou le contact avec des poussières de sciure peuvent mettre en péril la santé de l'utilisateur et des personnes à proximité. Portez un masque contre la poussière spécialement conçu pour vous protéger des sciures et des fumées toxiques et veillez à ce que les personnes se trouvant à l'intérieur de la zone de travail ou y pénétrant soient également protégées.
Cet outil n'est pas destiné à être utilisé par des personnes (notamment des enfants) représentant des capacités physiques, sensorielles ou mentales limitées, voire dépourvues de connaissance et d'expérience, sauf si elles sont supervisées ou ont reçu des instructions pour l'usage de l'appareil par une personne responsable de leur sécurité. Les enfants ne doivent pas jouer avec l'appareil. Le domaine d'utilisation de l'outil est décrit dans le présent manuel. L'utilisation d'accessoires ou la réalisation d'opérations avec cet outil autres que ceux recommandés dans le présent manuel peut entraîner un risque de blessure ou de dégâts.
Sécurité des tiers
Cet appareil n'est pas destiné à être utilisé par des personnes (notamment des enfants) représentant des capacités physiques, sensorielles ou mentales limitées, voire dépourvues de connaissance et d'expérience, sauf si elles sont supervisées ou ont reçu des instructions pour l'usage de l'appareil par une personne responsable de leur sécurité. Les enfants ne doivent pas jouer avec l'appareil.
Risques résiduels.
L'utilisation d'un outil non mentionné dans les consignes de sécurité données peut entraîner des risques résiduels supplémentaires. Ces risques peuvent survenir si l'outil est mal utilisé, si l'utilisation est prolongée, etc.
Malgré l'application des normes de sécurité correspondantes et la présence de dispositifs de sécurité, les risques résiduels suivants ne peuvent être évités. Ceci comprend :
Les blessures dues au contact avec une pièce mobile/ en rotation. Les blessures causées en changeant des pièces, lames ou accessoires. Les blessures dues à l'utilisation prolongée d'un outil. Une utilisation prolongée de l'outil nécessite des pauses régulières. Déficience auditive. Risques pour la santé causés par l'inhalation de poussières produites pendant l'utilisation de l'outil (exemple : travail avec du bois, surtout le chêne, le hêtre et les panneaux en MDF).
Vibration
Les valeurs des émissions de vibrations mentionnées dans les données techniques et la déclaration de conformité ont été mesurées conformément à la méthode de test normalisée indiquée par EN 60745 et permettant les comparaisons entre outils. Les valeurs des émissions de vibrations peuvent également servir à une évaluation préliminaire de l'exposition.
Attention! Les valeurs des émissions de vibrations en utilisant réellement l'outil peuvent différer des valeurs déclarées en fonction du mode d'utilisation de l'outil. Le niveau de vibration peut dépasser le niveau indiqué.
Pour évaluer l'exposition aux vibrations afin de déterminer les mesures de sécurité imposées par 2002/44/CE pour protéger les personnes utilisant régulièrement des outils électriques, une estimation de l'exposition aux vibrations devrait prendre en compte les conditions réelles et le mode d'utilisation de l'outil, notamment l'ensemble du cycle de fonctionnement ainsi que l'arrêt de l'outil et son fonctionnement au ralenti, ainsi que le démarrage.
Étiquettes appliquées sur l'outil
Les pictogrammes suivants sont présents sur l'outil :
Attention! Afin de réduire les risques de blessures, l'utilisateur doit lire le manuel d'instructions.
Sécurité électrique
L'outil est doublement isolé; par conséquent, aucun câble de masse n'est nécessaire. Vérifiez si le voltage mentionné sur la plaque signalétique de la machine correspond bien à la tension de secteur présente sur lieu.
Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant ou par un centre de réparation agréé Black & Decker afin d'éviter tout accident.

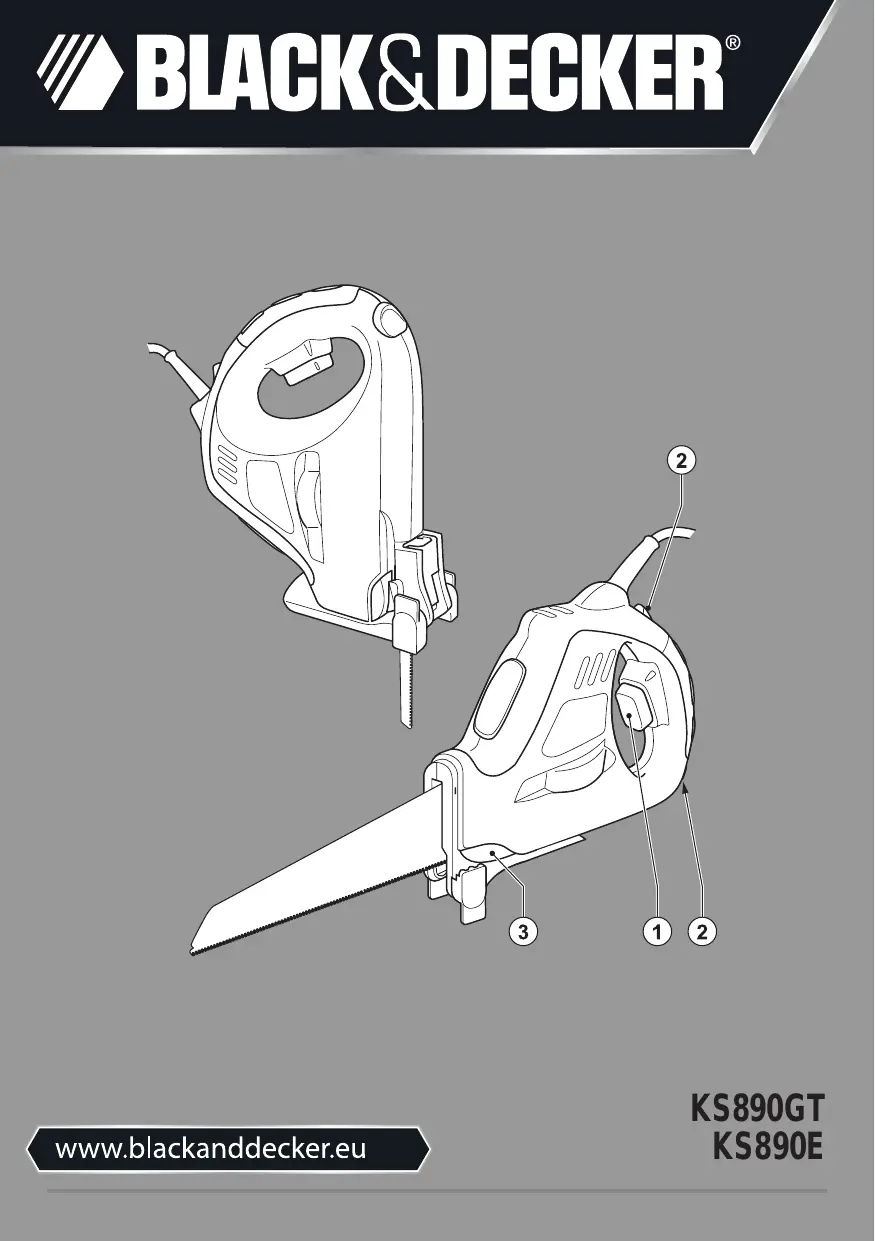

Caracteristiques
Cet outil comprend toutes ou certaines des caractéristiques suivantes.
- Interrupteur à variateur de vitesse
- Bouton de blocage
- Bouton de déblocage de lame
- Lame de grande capacité
- Lame de coupe en courbe
- Lame de coupe de métal
Assemblage
Attention! Avant l'assemblage, assurez-vous que l'util est éteint et débranché.
Pose
Placez la lame sur le tenon de positionnement (7). Faites tourner la lame vers le haut jusqu'à ce qu'elle soit complètement insérée dans la fente de la scie (8) et que le tenon de positionnement soit sur sa position de verrouillage. Vérifiez que la lame est bien posée en essayant de l'enlever sans appuyer sur le bouton de déblocage (3).
Si vous n'arrivez pas à poser la lame, vérifiez que le tenon de positionnement est sur la position correcte, comme indiqué à la fig. C. Sinon, maintenez le bouton de déblocage de lame enfoncé et à l'aide d'un tournevis, placez le tenon de positionnement sur la position correcte.
Retrait
Maintenez le bouton de blocage de lame (3) enfoncé et tournez la lame à vers le bas.
Retirez la lame par le côté du tenon de positionnement et glissez-la hors de l'outil. Relâchez le bouton de blocage de lame.
Utilisation
Attention! Laissez l'util fonctionner à sa propre vitesse.
Ne le surchargez pas.
Démarrage et arrêt (fig. d)
Pour allumer l'outil, placez les deux boutons de verrouillage (2) sur la position déverrouillée et appuyez sur le sélecteur de vitesse (1). Pour éteindre l'outil, relachez le sélecteur de vitesse.
Sciage (fig. e)
Si possible, tenez toujours l'outil des deux mains. Laissez la lame tourner librement pendant quelques secondes avant de commencer la coupe. Appuyez légèrement sur l'outil pendant que vous sciez. Effectuez un mouvement de va-et-vient comme vous le feriez avec une scie à main. Vous scierez ainsi plus rapidement et plus proprement.
Scier le bois
Fixez bien la pièce et retirez tous les clous et objets métalliques. Pour des coupes nettes, dans des stratifiés par exemple, fixez une chute de bois ou une planche au-dessus et en dessous de la pièce et coupez au travers de cette superposition.
Scier du métal
Souvenez-vous qu'il est beaucoup plus long de scier des métaux que de scier du bois. Utilisez une lame de scie adaptée pour scier le métal. Utilisez une lame de scie à dents fines pour les métaux ferrailleux et une lame de scie plus grossière pour les métaux non-ferreux. Pour couper des feuillards de métal fins, fixez une chute de bois sur l'envers de la pièce et découpez à travers cette superposition. Répandez une fine couche d'huile le long de la ligne de coupe avant de scier.
Coupe de branchages
Tronçonnez dans le sens vertical et vers le bas, tenez-vous à distance de l'outil. Coupe le plus près possible de la branche principale ou du tronc de l'arbre.
Utilisation en mode scie sauteuse (fig. f)
Retirez la lame. Faites pivoter la semelle (9). Fixez la semelle. Insérez la lame.
Entretien
Votre outil a été conçu pour fonctionner pendant longtemps avec un minimum d'entretien. Un fonctionnement continu satisfaisant dépend d'un nettoyage régulier et d'un entretien approprié de l'outil.
Attention! Avant d'effectuer tout entretien, éteignez et débranchez l'outil.
Nettoyez régulièrement les orifices de ventilation de votre outil à l'aide d'un rose doux ou d'un chiffon sec. Nettoyez régulièrement le compartiment du moteur à l'aide d'un chiffon humide. N'utilisez pas de produit abrasif ou à base de solvant.
Protection de l'environnement
Collecte séparée. Ce produit ne doit pas être jeté avec les déchets domestiques normaux.
Si vous décidez de remplacer ce produit Black & Decker, ou si vous n'en avez plus l'utilité, ne le jetez pas avec vos déchets domestiques. Rendez-le disponible pour une collecte séparée.
La collecte séparée des produits et emballages usés permet le recyclage des articles afin de les utiliser à nouveau. Le fait d'utiliser à nouveau des produits recyclés permet d'éviter la pollution environnementale et de réduire la demande de matières premières.
Les réglementations locales peuvent permettre la collecte séparée des produits électriques du foyer, dans des déchetteries municipales ou auprès du revendeur vous ayant vendu votre nouveau produit.
Black & Decker fournit un dispositif permettant de collecter et de recycler les produits Black & Decker lorsqu'ils ont atteint la fin de leur cycle de vie. Pour pouvoir profiter de ce service, veuillez retourner votre produit à un réparateur agréé qui se chargera de le collecter pour nous.
Pour connaître l'adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l'adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste des réparateurs agréés de Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l'adresse suivante : www.2helpU.com
Section*{Caractéristiques techniques}
| KS890E | KS890GT | |
| Type 2-4 | Type 1 | |
| Tension | \( V_{AC} \) | 230 |
| Puisance absorbée | W | 400 |
| Nombre de courses | \( min^{-1} \) | 0 - 5.500 |
| Longueur de course | mm | 10 |
| Profondeur de coupe max. | mm | |
| Bois | 100 | |
| Acier | 3 | |
| Tuyau en plastique | ø 50 | |
| Élagage | ø 50 |
Niveau de pression acoustique selon EN 60745 :
Pression acoustique (L_pA) 88 dB(A), incertitude (K) 3 dB(A)
Puissance acoustique (L_WA) 99 dB(A), incertitude (K) 3 dB(A)
Valeurs totales de vibration (somme vectorielle triaxiale) selon EN 60745 :
Coupe du bois (a_h, cw)11.8m / s^2, incertitude (K) 1.5m / s²
Coupe du métal (a_h, cm) 9,6 m/s², incertitude (K) 1,5 m/s²
Déclaration de conformité CE
DIRECTIVE MACHINES
KS890E/KS890GT
Black & Decker déclare que ces produits décrits sous les
"caractéristiques techniques" sont conformes avec :
2006/42/CE, EN 60745-1, EN 60745-2-11
Pour en savoir plus, veuillez contacter Black & Decker
à l'adresse suivante ou consultez le dos du manuel.
Le sousigné est responsable de la compilation du fichier
technique et effectue cette déclaration au nom
de Black & Decker.
Kevin Hewitt
Vice-président Ingénieur global
Black & Decker est confiant dans la qualité de ses produits et vous offre une garantie très étendue. Ce certificat de garantie est un document supplémentaire et ne peut en aucun cas se substituer à vos droits légaux. La garantie est valable sur tout le territoire des États Membres de l'Union Européenne et de la Zone de Libre Échange Européenne.
Si un produit Black & Decker s'avère défectueux en raison de matériaux en mauvaises conditions, d'une erreur humaine, ou d'un manque de conformité dans les 24 mois suivant la date d'achat, Black & Decker garantit le remplacement des pièces défectueuses, la réparation des produits usés ou cassés ou remplace ces produits à la convenance du client, sauf dans les circonstances suivantes :
Le produit a été utilisé dans un but commercial, professionnel, ou a été loué. Le produit a été mal utilisé ou avec négligence. Le produit a subi des dommages à cause d'objets étrangers, de substances ou à cause d'accidents. Des réparations ont été tentées par des techniciens ne faisant pas partie du service technique de Black & Decker.
Pour avoir recours à la garantie, il est nécessaire de fournir une preuve d'achat au vendeur ou à un réparateur/agréé.
Pour connaître l'adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l'adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste des réparateurs agréés de Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet.
