KÄYTTÖOHJE BLACK & DECKER KS890 EK BLACK & DECKER

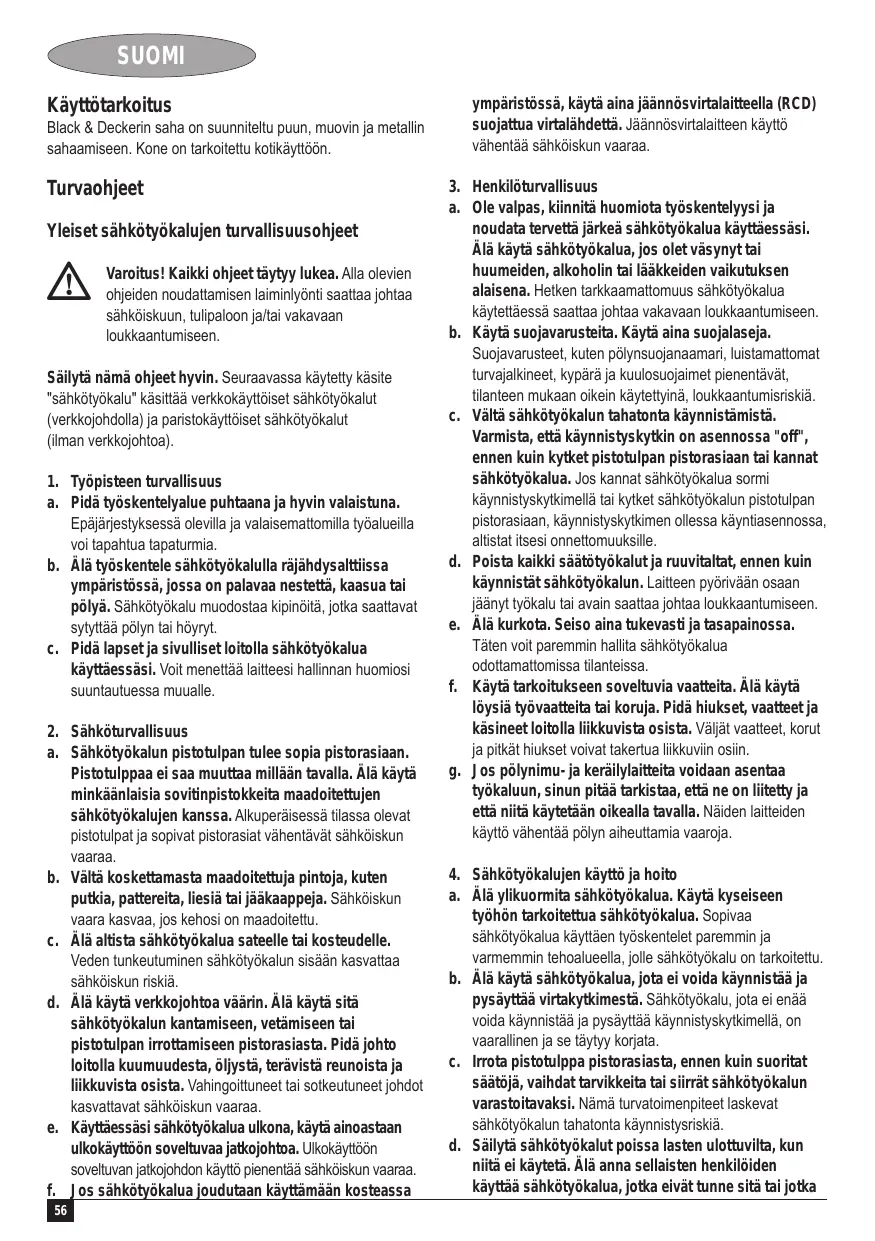

SUOMI Käyttötarkoitus Black & Deckerin saha on suunniteltu puun, muovin ja metallin sahaamiseen. Kone on tarkoitettu kotikäyttöön. Turvaohjeet Yleiset sähkötyökalujen turvallisuusohjeet

Varoitus! Kaikki ohjeet täytyy lukea. Alla olevien ohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä nämä ohjeet hyvin. Seuraavassa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöiset sähkötyökalut (verkkojohdolla) ja paristokäyttöiset sähkötyökalut (ilman verkkojohtoa).

1. Työpisteen turvallisuus

a. Pidä työskentelyalue puhtaana ja hyvin valaistuna. Epäjärjestyksessä olevilla ja valaisemattomilla työalueilla voi tapahtua tapaturmia. b. Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. c. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan huomiosi suuntautuessa muualle.

2. Sähköturvallisuus

a. Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia sovitinpistokkeita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä tilassa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. b. Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. c. Älä altista sähkötyökalua sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. d. Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, vetämiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. e. Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. f. Jos sähkötyökalua joudutaan käyttämään kosteassa

ympäristössä, käytä aina jäännösvirtalaitteella (RCD) suojattua virtalähdettä. Jäännösvirtalaitteen käyttö vähentää sähköiskun vaaraa.

3. Henkilöturvallisuus

a. Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen. b. Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteet, kuten pölynsuojanaamari, luistamattomat turvajalkineet, kypärä ja kuulosuojaimet pienentävät, tilanteen mukaan oikein käytettyinä, loukkaantumisriskiä. c. Vältä sähkötyökalun tahatonta käynnistämistä. Varmista, että käynnistyskytkin on asennossa "off", ennen kuin kytket pistotulpan pistorasiaan tai kannat sähkötyökalua. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille. d. Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Laitteen pyörivään osaan jäänyt työkalu tai avain saattaa johtaa loukkaantumiseen. e. Älä kurkota. Seiso aina tukevasti ja tasapainossa. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa. f. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. g. Jos pölynimu- ja keräilylaitteita voidaan asentaa työkaluun, sinun pitää tarkistaa, että ne on liitetty ja että niitä käytetään oikealla tavalla. Näiden laitteiden käyttö vähentää pölyn aiheuttamia vaaroja.

4. Sähkötyökalujen käyttö ja hoito

a. Älä ylikuormita sähkötyökalua. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. b. Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää virtakytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. c. Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet laskevat sähkötyökalun tahatonta käynnistysriskiä. d. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka SUOMI eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. e. Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa ja että työkalussa ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sen toimintaan. Korjauta mahdolliset viat ennen käyttöönottoa. Moni tapaturma aiheutuu huonosti huolletuista laitteista. f. Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden terät ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita. g. Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin tarkoituksenmukaiseen käyttöön saattaa johtaa vaarallisiin tilanteisiin.

a. Anna koulutettujen ammattitaitoisten henkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena. kattojen leikkaamista tarkista shkjohtojen ja putkistojen sijainnit. u Ter jatkaa liikkumista kytkimen vapautuksen jlkeen. Pysyttesssi koneen odota, ett tern liike on kokonaan pyshtynyt ennen kuin lasket koneen ksistsi. Varoitus! Tyst syntyv ply voi aiheuttaa terveyshaittoja kyttjlle ja mahdollisille sivullisille. Kyt erityismuotoiltua, plylt ja hyryilt suojaavaa kasvosuojusta. Varmista, ett sek tyalueella olevat ett sen lheisyyteen saapuvat ihmiset kyttvt suojusta. u Henkilt (lapset mukaan lukien), joilla on fyysisi, tunnollisia tai henkisi rajoituksia tai rajallinen kokemus ja tuntemus, eivt saa kytt tt laitetta ellei heidn turvallisuudesta vastaava henkil valvo tai ohjaa heit laitteen kytss. Lapsia on valvottava, etteivt he leiki koneen kanssa. u Kytt, johon tykalu on tarkoitettu, on kuvattu tss kyttohjeessa. Kyt vain kyttohjeessa ja tuotekuvastossa suositeltuja tarvikkeita ja lislaitteita. Ohjeesta poikkeava kytt voi aiheuttaa onnettomuuden ja/tai aineellisia vahinkoja. Muiden turvallisuus

Shktykalujen listurvallisuusohjeet

Varoitus! Listurvallisuusohjeet lehtisahoille ja kehyssahoille Pitele tykalua sen eristetyist kosketuspinnoista silloin, kun leikkausvline voi pst kosketuksiin piilossa oleviin johtoihin tai sen omaan johtoon. Jnnitteiseen johtimeen koskettava leikkaustarvike saattaa tehd tykalun paljaista metalliosista jnnitteisi ja aiheuttaa shkiskun kyttjlle. Kyt ruuvipuristimia tai vastaavaa keinoa, jolla saat kiinnitetty ja tuettua tykappaleen tukevalle alustalle. Tykappaleen kannatteleminen ksin tai tukeminen kehoa vasten voi johtaa kappaleen irtoamiseen ja vaaratilanteen syntymiseen. Pid kdet pois leikkausalueelta. l koskaan aseta mitn ruumiinosaa tystkappaleen alapuolelle. l aseta sormia tai peukaloa kehyssahan tern tai tern kiinnittimeen. l vakauta sahaa tarttumalla kiinni kenkn. Pid tert tervin. Tylst tai vaurioituneet tert voivat johtaa sahan heittelehtimiseen tai pyshtymiseen paineenalaisena. Kyt aina sahanter, joka sopii tystettvn materiaaliin sek haluttuun sahausjlkeen. Putkea tai kanavaa sahatessa on varmistettava, ett niiss ei ole vett, shkjohdotusta jne. l koske tystkappaleeseen tai tern heti sen kytn jlkeen. Ne voivat kuumentua. Varo nkymttmi vaaroja; ennen seinien, lattioiden tai Henkilöt (lapset mukaan lukien), joilla on fyysisiä, tunnollisia tai henkisiä rajoituksia tai rajallinen kokemus ja tuntemus, eivät saa käyttää tätä laitetta ellei heidän turvallisuudesta vastaava henkilö valvo tai ohjaa heitä laitteen käytössä. Lapsia on valvottava, etteivät he leiki koneen kanssa. Jäännösriskit. Jäännösriskit ovat mahdollisia, jos käytät työkalua muulla kuin turvavaroituksissa mainitulla tavalla. Nämä riskit voivat liittyä muun muassa virheelliseen tai pitkäaikaiseen käyttöön. Tiettyjä jäännösriskejä ei voi välttää, vaikka noudatat kaikkia turvamääräyksiä ja käytät turvalaitteita. Näihin kuuluvat muun muassa: u pyörivien tai liikkuvien osien koskettamisen aiheuttamat vahingot. u osia, teriä tai lisävarusteita vaihdettaessa aiheutuneet vahingot. u työkalun pitkäaikaisen käytön aiheuttamat vahingot Kun käytät työkalua pitkään, varmista, että pidät säännöllisesti taukoja. u kuulovauriot. u työkalua käytettäessä (esimerkiksi puuta, erityisesti tammea, pyökkiä ja MDF-levyjä, käsiteltäessä) syntyneen pölyn sisäänhengityksen aiheuttamat terveysriskit. Tärinä Käyttöohjeen teknisissä tiedoissa ja vaatimustenmukaisuusva kuutuksessa ilmoitetut tärinän päästöarvot on mitattu EN 60745-normin vakioiden testimenetelmän mukaisesti ja niitä voidaan käyttää työkalun vertaamisessa toiseen.

SUOMI Ilmoitettua tärinän päästöarvoa voidaan myös käyttää altistumisen arviointiin ennakolta. Varoitus! Sähkötyökalun tärinän päästöarvo voi varsinaisen käytön aikana poiketa ilmoitetusta arvosta riippuen siitä, millä tavalla työkalua käytetään. Tärinän taso voi kohota ilmoitetun tason yläpuolelle. Kun tärinälle altistumista arvioidaan, jotta voidaan määrittää 2002/44/EY-direktiivin edellyttämät turvatoimenpiteet säännöllisesti sähkötyökaluja työssä käyttävien henkilöiden suojelemiseksi, tärinälle altistumisen arvion tulee ottaa huomioon varsinaiset käyttöolosuhteet ja työkalun käyttötavan, johon sisältyy kaikkien käyttöjakson osien huomioon ottaminen, kuten ajat, jolloin työkalu on pois päältä tai kun se käy joutokäyntiä sekä käynnistysajan. Koneessa olevat merkit

Koneessa on seuraavat kuvakemerkinnät: Varoitus! Loukkaantumisen vaaran ehkäisemiseksi käyttäjän on luettava käyttöohjeet. Sähköturvallisuus

Tämä laite on kaksoiseristetty; siksi erillistä maadoitusta ei tarvita. Tarkista aina, että virtalähde vastaa arvokilvessä ilmoitettua jännitettä. Jos sähköjohto on vaurioitunut, se saadaan vaihtaa vain valtuutetussa Black & Deckerin huoltoliikkeessä vaaratilanteiden välttämiseksi. Ominaisuudet Tll koneella on kaikki tai joitakin seuraavista ominaisuuksista.

1. Virrankatkaisija portaattomalla nopeudensäädöllä

3. Tern vapautuspainike

4. Suuren kapasiteetin ter

Kokoaminen Varoitus! Ennen kokoamista varmista, että kone on pois päältä eikä sitä ole liitetty virtalähteeseen. Sahantern kiinnittminen ja poistaminen (kuvat B & C) Kiinnitys u Sijoita ter kohdistustapin (7) plle.

Kierr ter 90 ylspin, kunnes se on kokonaan sahantern aukossa (8) ja kohdistustappi on lukitussa asennossa. u Varmista tern hyv asennus yrittmll irrottaa se painamatta vapautuspainiketta (3). Jos et pysty asentamaan ter, tarkista, onko kohdistustappi oikeassa asennossa alla olevan kuvan mukaisesti (kuva C). Jos nin ei ole, pid tern vapautuspainike painettuna alas ja kyt ruuvitalttaa saadaksesi kohdistustapin oikeaan asentoon.

Irrotus u Pid vapautusnappia (3) painettuna ja kierr sahanter alaspin 90. u Ota ter sivuttain ulos kohdistustapista ja liu'uta se pois tykalusta. u Vapauta tern vapautuspainike. Käyttö Varoitus! Anna koneen käydä omaan tahtiinsa. Älä ylikuormita sitä. Käynnistys ja pysäytys (kuva D)

Kytke kone plle painamalla kahta lukituspainiketta (2) avausasentoon ja paina nopeuden muuttamisen kytkint (1). Sammuta kone pstmll irti virrankatkaisijasta. Sahaus (kuva E)

Pid koneesta aina kiinni kahdella kdell, jos mahdollista. Anna tern pyri vapaasti muutaman sekunnin ajan ennen kuin aloitat sahaamisen. Paina tykalua vain kevyesti, kun sahaat. Kyt samaa edestakaista liikett, jota kyttisit normaalin ksisahan yhteydess. Tm mahdollistaa nopeamman ja puhtaamman sahauksen. Vinkkejä parhaimman tuloksen saamiseksi Puun sahaaminen u Kiinnit tykappale tukevasti ja irrota kaikki naulat ja metalliesineet. u Materiaalin repeily voidaan minimoida esimerkiksi laminaattia sahatessa kiinnittmll puukappale tai vastaava tystkappaleen molemmin puolin ja sahaamalla sitten tmn "kokoonpanon" lpi. Metallin sahaaminen u Muista, ett metallin sahaaminen kest huomattavasti kauemmin kuin puun sahaaminen. u Kyt metallin sahaamiseen sopivaa sahanter. Kyt hienohampaista sahanter, kun sahaat rautapitoisia metalleja. Kyt karkeampaa sahanter, kun sahaat muita metalleja. u Kun sahaat ohutta metallilevy, kiinnit levyn taustapuolelle puukappale. Sahaa sitten tmn "kokoonpanon" lpi. SUOMI

Levit ohut ljykerros sahauslinjalle. Oksien sahaaminen u Leikkaa alaspin ja poispin kehostasi. u Tee leikkaus lhelle poksaa tai puunrunkoa. Lehtisahatilan kytt (kuva F)

Poista ter. Kierr kenk (9) 270. Kiinnit kenk. Asenna ter. Huolto Jiirisaha on suunniteltu toimimaan mahdollisimman pitkään mahdollisimman vähällä huollolla. Asianmukainen käyttö ja säännönmukainen puhdistus takaavat laitteen jatkuvan tyydyttävän toiminnan. Varoitus! Ennen huoltoa ja puhdistusta tulee koneen olla pois päältä ja irti virtalähteestä. u Puhdista työkalun ilma-aukot säännöllisesti pehmeällä harjalla tai kuivalla rievulla. u Puhdista laitteen kuori säännöllisesti kostealla siivousliinalla. Älä koskaan käytä puhdistamiseen liuotinaineita tai syövyttäviä puhdistusaineita. Ympäristö

Black & Decker -huoltoliikkeistä sekä yksityiskohtaiset tiedot korjauspalvelustamme ovat vaihtoehtoisesti saatavilla Internetissä, osoitteessa www.2helpU.com Tekniset tiedot

Jännite VAC Ottoteho Iskuliikkeiden mr min-1 Iskunpituus Suurin sahaussyvyys Puu Ters Muoviputki Karsiminen KS890E Type 2-4

Äänenpainetaso mitattu EN 60745:n mukaisesti: Äänenpaine (LpA) 88 dB(A), epävarmuus (K) 3 dB(A) Akustinen teho (LWA) 99 dB(A), epävarmuus (K) 3 dB(A) Trinn kokonaisarvot (kolmiaks. vektorisumma) on mritetty seuraavan mukaisesti:EN 60745 Puun sahaus (ah,cw) 11,8 m/s2, epvarmuus (K) 1,5 m/s2 Metallin sahaus (ah,cm) 9,6 m/s2, epvarmuus (K) 1,5 m/s2 Erillinen keräys. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen kanssa. Kun Black & Decker -koneesi on käytetty loppuun, älä hävitä sitä kotitalousjätteen mukana. Tämä tuote on kerättävä erikseen.

Käytettyjen tuotteiden ja pakkausten erillinen keräys mahdollistaa materiaalien kierrätyksen ja uudelleenkäytön. Kierrätettyjen materiaalien uudelleenkäyttö auttaa ehkäisemään ympäristön saastumisen ja vähentää raaka-aineiden kysyntää. Paikallisten säännösten mukaisesti on mahdollista viedä kotitalouksien sähkölaitteet kuntien kaatopaikoille tai jättää ne vähittäismyyjälle ostettaessa uusi tuote. Black & Decker tarjoaa mahdollisuuden Black & Decker tuotteiden keräykseen ja kierrätykseen sen jälkeen, kun ne on poistettu käytöstä. Jotta voisit hyötyä tästä palvelusta, palauta laitteesi johonkin valtuutettuun huoltoliikkeeseen, joka kerää laitteet meidän puolestamme. Voit tarkistaa lähimmän valtuutetun huoltoliikkeen sijainnin ottamalla yhteyden Black & Deckerin toimistoon, joka sijaitsee tässä käsikirjassa annetussa osoitteessa. Lista valtuutetuista

SUOMI EU-vaatimustenmukaisuusvakuutus

KONEDIREKTIIVI KS890E/KS890GT Balck & Decker julistaa, että kohdassa "tekniset tiedot" kuvatut tuotteet noudattavat seuraavia: 2006/42/EY, EN 60745-1, EN 60745-2-11 Lisätietoja saa Black & Decker -yhtiöltä seuraavasta osoitteesta tai käyttöoppaan takana olevia yhteistietoja käyttäen. Allekirjoittava henkilö on vastuussa teknisen tiedoston täyttämisestä ja tekee tämän ilmoituksen Black & Decker -yhtiön puolesta.

Kevin Hewitt Vice-President Global Engineering Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Iso-Britannia 31/03/2010 Korjaukset / varaosat Mikäli koneeseen tulee vikaa, jätä se aina Black & Deckerin valtuuttamaan huoltoliikkeeseen korjattavaksi. Varaosia myyvät valtuutetut Black & Deckerin huoltoliikkeet, ja heiltä voi myös pyytää kustannusarvion koneen korjauksesta. Tiedot valtuutetuista huoltoliikkeistä löytyvät internetistä osoitteesta www.2helpU.com sekä kotisivultamme www.blackanddecker.fi Takuu Black & Decker Oy takaa, ettei koneessa ollut materiaali- ja/tai valmistusvikaa silloin, kun se toimitettiin ostajalle. Takuu on lisäys kuluttajan laillisiin oikeuksiin eikä vaikuta niihin. Takuu on voimassa Euroopan Unionin jäsenmaissa ja Euroopan vapaakauppa-alueella (EFTA). Mikäli Black & Decker -kone hajoaa materiaali- ja/tai valmistusvirheen tai teknisten tietojen epätarkkuuden vuoksi 24 kk:n kuluessa ostopäivästä, Black & Decker korjaa koneen ilman kustannuksia ostajalle tai vaihtaa sen uuteen Black & Decker Oy:n valinnan mukaan. Takuu ei kata vikoja, jotka johtuvat koneen u normaalista kulumisesta u ylikuormituksesta, virheellisestä käytöstä tai hoidosta u vahingoittamisesta vieraalla esineellä tai aineella tai onnettomuustapauksessa. Takuu ei ole voimassa, mikäli konetta on korjannut joku muu kuin Black & Deckerin valtuuttama huoltoliike. Edellytyksenä takuun saamiselle on, että ostaja jättää koneen ja ostokuitin jälleenmyyjälle tai valtuutetulle huoltoliikkeelle viimeistään 2 kuukauden kuluessa vian ilmenemisestä. Tiedot valtuutetuista huoltoliikkeistä saa ottamalla yhteyttä Black & Decker Oy:hyn sekä internetistä osoitteesta www.2helpU.com, jossa on myös takuuehdot. Voit vierailla verkkosivullamme www.blackanddecker.fi rekisteröidäksesi uuden Black & Decker-tuotteesi ja saadaksesi tietoa uusista tuotteista ja erikoistarjouksista. Saat lisätietoja Black & Deckerin tavaramerkistä ja tuotevalikoimastamme osoitteesta www.blackanddecker.fi
