MODE D'EMPLOI BLACK & DECKER GK1935 BLACK & DECKER

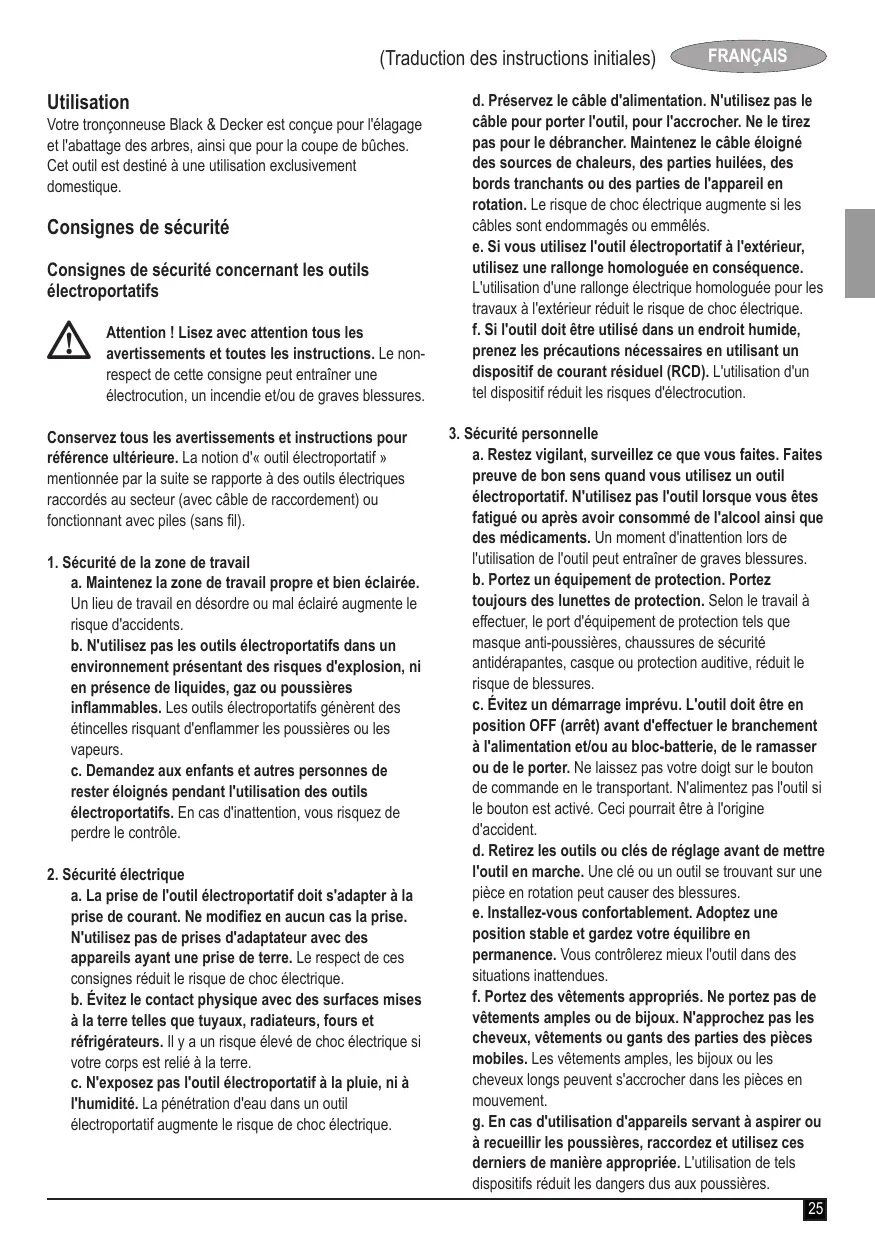

(Traduction des instructions initiales) Utilisation Votre tronçonneuse Black & Decker est conçue pour l'élagage et l'abattage des arbres, ainsi que pour la coupe de bûches. Cet outil est destiné à une utilisation exclusivement domestique. Consignes de sécurité Consignes de sécurité concernant les outils électroportatifs

Attention ! Lisez avec attention tous les avertissements et toutes les instructions. Le nonrespect de cette consigne peut entraîner une électrocution, un incendie et/ou de graves blessures. Conservez tous les avertissements et instructions pour référence ultérieure. La notion d'« outil électroportatif » mentionnée par la suite se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) ou fonctionnant avec piles (sans fil).

1. Sécurité de la zone de travail

a. Maintenez la zone de travail propre et bien éclairée. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents. b. N'utilisez pas les outils électroportatifs dans un environnement présentant des risques d'explosion, ni en présence de liquides, gaz ou poussières inflammables. Les outils électroportatifs génèrent des étincelles risquant d'enflammer les poussières ou les vapeurs. c. Demandez aux enfants et autres personnes de rester éloignés pendant l'utilisation des outils électroportatifs. En cas d'inattention, vous risquez de perdre le contrôle.

2. Sécurité électrique

a. La prise de l'outil électroportatif doit s'adapter à la prise de courant. Ne modifiez en aucun cas la prise. N'utilisez pas de prises d'adaptateur avec des appareils ayant une prise de terre. Le respect de ces consignes réduit le risque de choc électrique. b. Évitez le contact physique avec des surfaces mises à la terre telles que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé de choc électrique si votre corps est relié à la terre. c. N'exposez pas l'outil électroportatif à la pluie, ni à l'humidité. La pénétration d'eau dans un outil électroportatif augmente le risque de choc électrique. FRANÇAIS d. Préservez le câble d'alimentation. N'utilisez pas le câble pour porter l'outil, pour l'accrocher. Ne le tirez pas pour le débrancher. Maintenez le câble éloigné des sources de chaleurs, des parties huilées, des bords tranchants ou des parties de l'appareil en rotation. Le risque de choc électrique augmente si les câbles sont endommagés ou emmêlés. e. Si vous utilisez l'outil électroportatif à l'extérieur, utilisez une rallonge homologuée en conséquence. L'utilisation d'une rallonge électrique homologuée pour les travaux à l'extérieur réduit le risque de choc électrique. f. Si l'outil doit être utilisé dans un endroit humide, prenez les précautions nécessaires en utilisant un dispositif de courant résiduel (RCD). L'utilisation d'un tel dispositif réduit les risques d'électrocution.

3. Sécurité personnelle

a. Restez vigilant, surveillez ce que vous faites. Faites preuve de bon sens quand vous utilisez un outil électroportatif. N'utilisez pas l'outil lorsque vous êtes fatigué ou après avoir consommé de l'alcool ainsi que des médicaments. Un moment d'inattention lors de l'utilisation de l'outil peut entraîner de graves blessures. b. Portez un équipement de protection. Portez toujours des lunettes de protection. Selon le travail à effectuer, le port d'équipement de protection tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque ou protection auditive, réduit le risque de blessures. c. Évitez un démarrage imprévu. L'outil doit être en position OFF (arrêt) avant d'effectuer le branchement à l'alimentation et/ou au bloc-batterie, de le ramasser ou de le porter. Ne laissez pas votre doigt sur le bouton de commande en le transportant. N'alimentez pas l'outil si le bouton est activé. Ceci pourrait être à l'origine d'accident. d. Retirez les outils ou clés de réglage avant de mettre l'outil en marche. Une clé ou un outil se trouvant sur une pièce en rotation peut causer des blessures. e. Installez-vous confortablement. Adoptez une position stable et gardez votre équilibre en permanence. Vous contrôlerez mieux l'outil dans des situations inattendues. f. Portez des vêtements appropriés. Ne portez pas de vêtements amples ou de bijoux. N'approchez pas les cheveux, vêtements ou gants des parties des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent s'accrocher dans les pièces en mouvement. g. En cas d'utilisation d'appareils servant à aspirer ou à recueillir les poussières, raccordez et utilisez ces derniers de manière appropriée. L'utilisation de tels dispositifs réduit les dangers dus aux poussières.

FRANÇAIS (Traduction des instructions initiales)

4. Utilisation des outils électroportatifs et précautions

a. Respectez la capacité de l'outil. Utilisez l'outil électroportatif correspondant au travail à effectuer. Avec un outil approprié, vous travaillerez mieux et en toute sécurité. b. N'utilisez pas l'outil électroportatif si le bouton marche/arrêt est défectueux. Un outil électroportatif qui ne peut plus être mis en marche/arrêt présente un danger et doit être réparé. c. Retirez la prise de courant et/ou débranchez le bloc-batterie avant d'effectuer des réglages, de changer les accessoires ou de ranger l'outil. Cette mesure de précaution empêche de mettre l'outil en marche accidentellement. d. Rangez les outils électroportatifs hors de portée des enfants. Les personnes ne connaissant pas l'outil ou n'ayant pas lu ces instructions ne doivent en aucun cas l'utiliser. Les outils électroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiées. e. Prenez soin des outils électroportatifs. Vérifiez que les parties en mouvement fonctionnent correctement et qu'elles ne sont pas coincées. Vérifiez qu'il n'y a pas de pièces cassées ou endommagées susceptibles de nuire au bon fonctionnement de l'outil. S'il est endommagé, faites réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils électroportatifs mal entretenus. f. Maintenez les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement. g. Utilisez les outils électroportatifs, les accessoires, etc. en suivant ces instructions et en tenant compte des conditions de travail, ainsi que du travail à effectuer. L'utilisation des outils électroportatifs à d'autres fins que celles prévues peut vous mettre en situation dangereuse.

a. Faites réparer votre outil électroportatif uniquement par du personnel qualifié et seulement avec des pièces de rechange appropriées. Cela garantira le maintien de la sécurité de votre outil.

Consignes de sécurité supplémentaires concernant les outils électroportatifs

Attention ! Consignes de sécurité supplémentaires pour tronçonneuses. Gardez l'ensemble du corps éloigné de la chaîne pendant le fonctionnement de la tronçonneuse. Avant de démarrer, il ne doit exister aucun contact avec la chaîne. En cas d'inattention pendant le fonctionnement de la tronçonneuse, la chaîne peut attraper vos vêtements ou se trouver en contact avec une partie de votre corps. Maintenez toujours la tronçonneuse avec la main droite sur la poignée arrière et la main gauche sur la poignée avant. Il ne faut en aucun cas inverser les mains pour maintenir la tronçonneuse. Ceci pourrait provoquer des blessures. Tenir l 'outil par les surfaces de préhension seulement, parce que la chaîne peut toucher des câbles électriques cachés ou son propre cordon. Chaînes de tronçonneuses contact avec un "live" fil peut mettre les parties métalliques exposées de l'outil «vivant» et pourrait donner à l'opérateur un choc électrique. Portez des lunettes de sécurité et un serre-tête antibruit. Un équipement de protection de la tête, des mains, des jambes et des pieds est aussi recommandé. Des vêtements de protection appropriés permettront de réduire les blessures éventuelles dues à des projections ou à un contact accidentel avec la chaîne. N'utilisez pas la tronçonneuse dans un arbre. Le non respect de cette consigne est susceptible de provoquer des blessures. Adoptez toujours une position stable et ne faites fonctionner la tronçonneuse que si vous vous trouvez sur une surface fiable, ferme et de niveau. Les surfaces glissantes et non stables, comme des échelles, peuvent provoquer une perte d'équilibre ou de contrôle de la tronçonneuse. Lorsque vous coupez une branche maîtresse cintrée, prenez garde au redressement. Lorsque le bois se décintre, la branche peut frapper l'opérateur et/ou lui faire perdre le contrôle de la tronçonneuse. Soyez extrêmement prudent pour la coupe de jeunes arbres et de bosquets. Les tiges pourraient s'accrocher dans la chaîne et être éjectées vers vous ou vous faire perdre l'équilibre. Portez la tronçonneuse par la poignée avant avec l'interrupteur marche/arrêt en position Off. Tenez-la éloignée de l'ensemble de votre corps. Pendant le transport ou le rangement de la tronçonneuse, installez toujours le cache du guide-chaîne. Une manipulation appropriée de la tronçonneuse réduira les risques de contacts accidentels quand la chaîne tourne. Suivez les instructions pour le graissage, la tension de la chaîne et le changement des accessoires. Une chaîne mal tendue ou mal graissée peut soit se casser, soit provoquer un retour de chaîne. (Traduction des instructions initiales)

Veillez à ce que les poignées soient sèches et propres, sans trace d'huile ou de graisse. Les poignées graisseuses peuvent provoquer une perte de contrôle. Ne coupez que du bois. N'utilisez la tronçonneuse que pour les travaux auxquels elle est destinée. Par exemple : n'utilisez pas la tronçonneuse pour couper le plastique, la pierre ou des matériaux de construction différents du bois. L'utilisation de la tronçonneuse à d'autres fins que celles prévues peut entraîner des situations dangereuses. Installez correctement le câble d'alimentation pour éviter qu'il s'accroche dans les branches ou autres pendant la coupe. La butée peut à la longue devenir pointue. À manipuler avec précaution. En manipulant l'appareil, le guide-chaîne peut devenir très chaud. Prenez toutes les précautions nécessaires. Causes et prévention de retour de chaîne Un retour de chaîne peut se produire quand l'extrémité du guide-chaîne touche un objet ou quand du bois se coince et bloque la chaîne dans l'entaille. Dans certains cas, toucher l'extrémité peut provoquer une réaction soudaine, soulevant le guide-chaîne et se retourner vers l'utilisateur. Si la chaîne se trouve coincée en haut du guide-chaîne, le guide peut se retourner rapidement vers l'utilisateur. Ce genre de réaction risque de vous faire perdre le contrôle de la tronçonneuse et provoquer de graves blessures. Ne vous fiez pas uniquement aux dispositifs de sécurité de votre tronçonneuse. En temps qu'utilisateur, vous devez prendre les mesures nécessaires pour que les travaux de coupe soient le plus fiables possible. L'effet de retour est le résultat d'une utilisation et/ou de procédures ou de conditions de fonctionnement inappropriées. Ceci peut être évité en appliquant les précautions adéquates, décrites ci-dessous : u Maintenez fermement la tronçonneuse en serrant les poignées avec vos mains. Avec les deux mains sur la tronçonneuse, placez votre corps et votre bras de manière à pouvoir résister à la puissance d'un retour de chaîne. La puissance d'un retour de chaîne peut être contrôlée par l'utilisateur si les précautions nécessaires sont prises. Ne relâchez pas la tronçonneuse. u Adoptez une position confortable et ne coupez pas au-dessus de la hauteur de votre épaule. Ceci permet d'éviter un contact accidentel du bout de la chaîne et d'obtenir un meilleur contrôle de la tronçonneuse dans des situations inattendues. FRANÇAIS N'utilisez que les guides et les chaînes de remplacement prescrites par le fabricant. La chaîne risque de se casser ou un retour de chaîne peut se produire si cette consigne n'est pas respectée. u Suivez les consignes d'entretien et d'affûtage données par le fabricant de la chaîne. Si vous abaissez la hauteur de l'indicateur de profondeur, les risques de retour de chaîne sont augmentés. u Un retour de chaîne peut se produire si vous heurtez du métal, du ciment ou tout autre matériau dur placé à côté du bois, ou à l'intérieur du bois. u Une chaîne émoussée ou détendue peut aussi causer un retour de chaîne. u Vous essayez d'insérer la scie dans une entaille préexistante. Ceci peut provoquer un retour de chaîne. Faites toujours une nouvelle entaille.

Recommandations de sécurité applicables aux tronçonneuses Si vous utilisez cet outil pour la première fois, nous vous conseillons vivement d'obtenir, auprès d'un utilisateur expérimenté, des conseils pratiques concernant l'utilisation de la tronçonneuse et l'équipement de protection. Pour terminer l'apprentissage, il est conseillé de s'entraîner en sciant des bûches sur un chevalet de sciage ou sur un berceau. u Vérifiez toujours que le frein anti-retour fonctionne correctement avant l'utilisation. u Nous vous recommandons de porter la tronçonneuse avec le frein enclenché et la chaîne orientée vers l'arrière. u Entretenez votre tronçonneuse même si vous ne l'utilisez pas. Si vous souhaitez ranger votre tronçonneuse, enlevez toujours la chaîne et le guide-chaîne. Trempez-les dans un bain d'huile. Rangez toutes les pièces de votre tronçonneuse dans un endroit sec et sûr hors de portée des enfants. u Nous vous recommandons de vidanger le réservoir d'huile avant de ranger la tronçonneuse. u Tenez-vous dans un endroit sûr et prévoyez une issue fiable en cas de chute de branches ou d'arbre. u Utilisez des coins pour contrôler l'abattage et éviter de plier le guide-chaîne et la chaîne dans l'entaille. u Entretien de la chaîne. Assurez-vous que la chaîne est fermement enroulée sur le guide de chaîne. Vérifiez que la chaîne et le guide sont bien propres et bien huilés. Veillez à ce que les poignées soient sèches et propres, sans trace d'huile ou de graisse.

Évitez de scier Du bois préparé. Dans le sol. u Des haies à grillage, du bois cloué, etc.

FRANÇAIS (Traduction des instructions initiales) Vibration La valeur des émissions de vibration déclarée dans la section Déclaration/Données techniques de conformité a été mesurée selon une méthode d'essai standard fournie par la norme EN 60745 et peut être utilisée pour comparer un outil à un autre. Elle peut aussi être utilisée pour une évaluation préliminaire à l'exposition. Attention ! Selon la manière dont l'outil est utilisé, la valeur des émissions de vibration pendant l'utilisation de l'outil peut être différente de la valeur déclarée. Le niveau de vibration peut augmenter au-dessus du niveau établi. Quand l'exposition aux vibrations est évaluée afin de déterminer les mesures de sécurité requises par la norme 2002/44/EC pour protéger les personnes utilisant régulièrement des outils électroportatif, il faut tenir compte une estimation de l'exposition aux vibrations, les conditions actuelles d'utilisation et la manière dont l'outil est utilisé. Il faut aussi tenir compte de toutes les pièces du cycle de fonctionnement comme la durée pendant laquelle l'outil est arrêté et quand il fonctionne au ralenti, ainsi que la durée du déclenchement. Elles peuvent avoir des répercutions sur les autres appareils. Par exemple, l'éclairage électrique peut temporairement être plus faible. u Le cas échéant, contactez les fournisseurs et distributeurs d'électricité, pour déterminer si l'impédance de l'alimentation est inférieure à 0,411 ohms. Il est peu probable que des perturbations se produisent dans cette condition.

Protégez-vous contre les chocs électriques.

Évitez de toucher des surfaces reliées à la terre (par exemple, les grillages métalliques, les lampadaires, etc.). Utilisez un dispositif de courant résiduel à grande sensibilité (30 mA/30mS) (RCD) pour améliorer la sécurité électrique.

Attention ! L'utilisation d'un dispositif RCD ou autre disjoncteur ne dispense pas l'utilisateur d'appliquer les consignes de sécurité et de travailler dans des conditions sûres, comme indiqué dans ce manuel de l'utilisateur. Instructions de sécurité supplémentaires Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des déficiences physiques, mentales ou sensorielles. Cette consigne s'applique aussi aux personnes manquant d'expérience et de connaissance du matériel, à moins que celles-ci n'aient reçu les instructions appropriées ou qu'elles ne soient encadrées par une personne responsable de leur sécurité pour utiliser l'appareil. u Ne laissez jamais les enfants sans surveillance pour éviter qu'ils ne jouent avec cet appareil. u Travaillez toujours avec quelqu'un à proximité (tout en respectant une distance de sécurité), pour le cas où un accident se produirait. u Si vous devez toucher la chaîne pour quelque raison que ce soit, assurez-vous que la tronçonneuse est bien débranchée. u Le bruit émis par la tronçonneuse peut dépasser les 85 dB(A). Nous vous recommandons donc vivement de prendre les mesures appropriées pour vous protéger contre le bruit.

Cet outil est doublement isolé. Par conséquent, aucun câble de mise à la terre n'est nécessaire. Vérifiez si l'alimentation mentionnée sur la plaque signalétique de l'outil correspond bien à la tension présente sur le lieu. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant ou par un Centre de réparation agréé Black & Decker pour éviter tout risque. Utilisation d'une rallonge

La rallonge utilisée doit être conforme aux normes et doit s'adapter exactement à la prise de cet outil (voir les données techniques). La rallonge doit être adaptée à une utilisation à l'extérieur et signalée comme tel. Une rallonge Black & Decker HO7RN-F 2 de 1,5 mm² allant jusqu'à 30 m peut être utilisée tout en maintenant les performances de l'appareil. Avant d'utiliser la rallonge, assurez-vous qu'elle est en bon état et récente. Si ce n'est pas le cas, remplacez-la. Si vous utilisez un dévidoir, le câble doit être complètement déroulé. Chutes de tension

Selon les conditions d'alimentation, des chutes de tension peuvent se produire à la mise en marche.

Risques résiduels. L'utilisation d'un outil non mentionné dans les consignes de sécurité données peut entraîner des risques résiduels supplémentaires. Ces risques peuvent survenir si l'outil est mal utilisé, si l'utilisation est prolongée, etc. Malgré l'application des normes de sécurité correspondantes et la présence de dispositifs de sécurité, les risques résiduels suivants ne peuvent être évités. Ceci comprend : (Traduction des instructions initiales)

Les blessures dues au contact avec une pièce mobile/ en rotation. Les blessures causées en changeant des pièces, lames ou accessoires. Les blessures dues à l'utilisation prolongée d'un outil. Une utilisation prolongée de l'outil nécessite des pauses régulières. Déficience auditive. Risques pour la santé causés par l'inhalation de poussières produites pendant l'utilisation de l'outil (exemple : travail avec du bois, surtout le chêne, le hêtre et les panneaux en MDF). Étiquettes de l'outil

Les pictogrammes ci-dessous se trouvent sur l'outil :

Attention ! Pour réduire le risque de blessures, l'utilisateur doit lire le manuel d'instructions. Portez toujours des lunettes de sécurité pour utiliser cet outil. Portez toujours des protections auditives. N'exposez pas l'outil à la pluie ou à l'humidité. Débranchez toujours la prise du courant avant de vérifier un câble endommagé. N'utilisez pas votre tronçonneuse si un câble est endommagé. Normes 2000/14/CE, puissance sonore garantie. Frein de chaîne - Arrêt. Frein de chaîne - Marche. Caractéristiques

1. Bouton marche/arrêt

2. Bouton de déblocage

4. Ensemble protection avant/frein de chaîne

5. Vis de réglage de tension de chaîne

9. Bouton de réglage de chaîne

11. Indicateur de niveau d'huile

Attention ! Portez toujours des gants de protection quand vous effectuez des travaux sur votre tronçonneuse. Attention ! Avant toute opération d'entretien, éteignez et débranchez l'appareil. Attention ! Retirez l'attache qui retient la chaîne au guide avant l'assemblage. Graissage de la chaîne Le graissage doit être effectué à chaque première utilisation de nouvelle chaîne . Faites tremper la nouvelle chaîne dans de l'huile pour chaîne pendant une heure au moins avant de l'utiliser. N'utilisez que de l'huile pour chaîne Black & Decker. Nous vous recommandons de n'utiliser que l'huile Black & Decker pendant toute la durée de vie de votre tronçonneuse. Si des huiles différentes sont mélangées, l'huile peut se dégrader ce qui peut raccourcir de manière conséquente la durée de vie de la tronçonneuse et créer des risques supplémentaires. N'utilisez jamais de l'huile usagée, épaisse ou de l'huile de machine à coudre très liquide. Ceci aurait pour conséquence d'endommager la tronçonneuse. Montage de la chaîne et du guide-chaîne (figures A - E) Placez la tronçonneuse sur une surface stable. Sélectionnez l'ensemble protection avant/frein de chaîne en position de marche avant (figure D). u Desserrez complètement le bouton de réglage de chaîne (figure A). u Retirez le cache-chaîne . u Placez la chaîne sur le guide-chaîne en dirigeant les dents de la partie supérieure du guide-chaîne vers l'avant (figure B2). u Guidez la chaîne autour du guide-chaîne et tirez-la pour former une boucle sur un côté à l'extrémité arrière du guide-chaîne . u Guidez la chaîne autour de la roue d'entraînement . Placez le guide-chaîne sur les goujons (figure B1) . Assurez-vous que la cheville coulissante est bien située dans le trou de réglage de tension (figure E). Attention ! Avant de le remonter, vérifiez que l'ensemble protection avant/frein de chaîne est en position de marche avant. (figure C). u Placez le cache-chaîne sur la tronçonneuse. u Tournez le bouton de réglage de chaîne pour attacher le cache-chaîne mais sans serrer à fond.

FRANÇAIS (Traduction des instructions initiales) Tournez la vis de réglage de tension de chaîne dans le sens des aiguilles d'une montre jusqu'à ce que la chaîne soit tendue. Vérifiez que la chaîne est correctement placée autour du guide-chaîne . u Vérifiez la tension de la chaîne comme décrit ci-dessous. Ne serrez pas trop. u Serrez complètement le bouton de réglage de chaîne .

Contrôle et réglage de la tension de la chaîne (figure G) Avant d'utiliser la tronçonneuse et toutes les 10 minutes pendant l'utilisation, vous devez vérifier la tension de la chaîne. Débranchez-le du secteur. Tirez légèrement sur la chaîne comme indiqué (figure G). La tension est correcte si la chaîne se remet automatiquement en place lorsque vous l'éloignez de 3 mm du guide-chaîne . Il ne doit pas y avoir de jeu en dessous entre le guide-chaîne et la chaîne . Remarque : Veillez à ne pas tendre excessivement la chaîne car cela entraînerait une usure excessive et réduirait la durée de vie du guide-chaîne et de la chaîne. Remarque : lorsque la chaîne est neuve, vérifiez fréquemment sa tension (après avoir débranché la tronçonneuse de la prise) pendant les deux premières heures d'utilisation. Les nouvelles chaînes ont tendance à se détendre légèrement.

Pour augmenter la tension Tournez le bouton de réglage de chaîne dans le sens contraire des aiguilles d'une montre. u Tendez la chaîne avec la vis de réglage de tension de chaîne en la tournant dans le sens des aiguilles d'une montre pour la serrer. u Serrez complètement le bouton de réglage de chaîne .

Utilisation Attention ! Laissez l'outil fonctionner à sa propre vitesse. Ne le poussez pas au-delà de sa limite. Remplissage du réservoir d'huile (figure F) Enlevez le bouchon d'huile et remplissez le réservoir avec l'huile pour chaîne recommandée. Le niveau d'huile peut être observé sur l'indicateur . Revissez le bouchon d'huile u Arrêtez régulièrement l'appareil pour vérifier l'indicateur de niveau d'huile . Si le niveau est inférieur au quart, débranchez votre tronçonneuse de la prise et remplissez le réservoir d'huile au niveau approprié.

Démarrage Remarque : il ne sera pas possible de mettre l'outil en marche si l'ensemble protection avant/frein de chaîne n'est pas en position de réglage. u Saisissez fermement la tronçonneuse à deux mains. Enfoncez le bouton de déblocage et appuyez sur le bouton marche/arrêt pour démarrer. u Lorsque le moteur démarre, enlevez votre pouce du bouton de déblocage et saisissez fermement la poignée. Respectez la capacité de l'outil. Laissez-le fonctionner normalement. Il sera plus efficace et garantira une meilleure sécurité en fonctionnant à la vitesse pour laquelle il est conçu. Vous risquez de détendre la chaîne en forçant sur l'appareil. Enclenchement du frein de chaîne (figure C) Vérifiez que la tronçonneuse est bien débranchée. Tirez l'ensemble protection avant/frein de chaîne dans la position de réglage (figure C). u Vous pouvez à présent utiliser la tronçonneuse.

Fonctionnement du frein de chaîne anti-retour En cas de retour de chaîne, votre main gauche entre en contact avec la protection avant, la poussant vers l'avant, vers le morceau de bois. L'outil s'arrête alors en quelques fractions de seconde. Vérification du frein de chaîne anti-retour (figure C) Vérifiez toujours que le frein anti-retour fonctionne correctement avant l'utilisation. u Saisissez fermement l'outil à deux mains sur une surface ferme. Assurez-vous que la chaîne ne repose pas sur le sol et mettez-le en marche (voir "Mise en marche de la tronçonneuse"). u Faites pivoter votre main gauche autour de la poignée avant pour que le dos de votre main entre en contact avec l'ensemble protection avant/frein de chaîne et poussez en avant, vers le morceau de bois (figure C). La chaîne doit s'arrêter en quelques fractions de seconde. Pour recommencer le travail après le fonctionnement de l'ensemble protection avant/frein de chaîne , suivez les instructions de la rubrique "Enclenchement du frein de chaîne". Remarque : évitez de faire redémarrer l'outil si le moteur n'est pas complètement arrêté. Remarque : Si le frein de chaîne ne fonctionne pas bien, l'appareil doit être déposé dans un centre de réparation Black & Decker agréé.

(Traduction des instructions initiales) En cas de blocage de la chaîne ou du guidechaîne : Arrêtez l'outil. Débranchez-le du secteur. u Écartez l'entaille à l'aide de coins pour libérer le guide-chaîne . N'essayez pas de dégager la tronçonneuse par la force. u Démarrez une nouvelle coupe.

Abattage (figure H - J) Les utilisateurs inexpérimentés ne doivent en aucun cas essayer d'abattre des arbres. La chute de l'arbre peut être difficile à contrôler, il peut se fendre ou des branches mortes/ cassées peuvent tomber pendant la coupe. Ceci peut entraîner des blessures, ainsi que des dommages. La distance de sécurité entre un arbre à couper et les personnes, bâtiments ou autres objets se trouvant à proximité doit être au moins égale à 2½ fois la hauteur de l'arbre. Les personnes, bâtiments ou objets se trouvant en deçà de cette distance risquent d'être heurtés au cours de la chute de l'arbre. Avant d'essayer d'abattre un arbre : u Assurez-vous que la législation ou les réglementations locales n'interdisent ou ne limitent pas l'abattage. u Tenez compte de toutes les conditions pouvant affecter la direction de la chute, notamment : w La direction de chute souhaitée. w L'inclinaison naturelle de l'arbre. w Toute carie ou défaut important de la structure d'une branche maîtresse. w Les arbres environnants et les obstacles, en particulier les lignes aériennes. w La vitesse et la direction du vent. Avant l'abattage, vérifiez où vont tomber les arbres ou les branches. Assurez-vous qu'il n'existe aucun obstacle risquant d'empêcher ou de gêner la chute. N'oubliez pas que l'herbe mouillée et l'écorce fraîchement coupée sont glissantes. u Ne tentez pas d'abattre des arbres ayant un diamètre supérieur à la longueur de coupe de la tronçonneuse. u Une entaille doit être coupée pour déterminer la direction de la chute. u Une coupe horizontale est faite à une profondeur entre 1/5ème et 1/3ème du diamètre de l'arbre, perpendiculairement à la ligne de chute à la base de l'arbre (figure H). u Faites ensuite une seconde entaille d'un angle de 45° au-dessus de la première entaille. FRANÇAIS Entaillez horizontalement de l'autre côté à une hauteur de 25 à 50 mm au-dessus du centre de l'entaille de direction (figure I). Ne coupez pas dans cette entaille, vous risqueriez de perdre le contrôle de la direction de la chute. u Placez un ou plusieurs coins dans cette entaille afin de l'ouvrir et de faire tomber l'arbre (figure J).

Élagage des arbres Assurez-vous que la législation ou les réglementations locales n'interdisent ou ne limitent pas l'élagage. L'élagage ne doit être effectué que par des utilisateurs expérimentés. Il y a un risque de retour de chaîne et celle-ci peut se coincer. Avant l'élagage, tenez compte de toutes les conditions pouvant affecter la direction de la chute, notamment : u La longueur et le poids de la branche à élaguer. u Toute carie ou défaut important de la structure d'une branche maîtresse. u Les arbres environnants et les obstacles, en particulier les lignes aériennes. u La vitesse et la direction du vent. u Une branche entrelacée dans les autres branches. L'utilisateur doit vérifier l'accès aux branches et la direction de la chute. La branche peut bouger en direction du tronc de l'arbre. Ceci peut s'avérer dangereux pour les personnes, les objets et les bâtiments sous la branche. u Pour éviter les éclats, faites une première entaille vers le haut à une profondeur maximum d'un tiers du diamètre de la branche. u Puis, faites une seconde entaille vers la bas qui croise la première. Coupe de bûches (figure K - M) La façon de couper la bûche dépend de sa position. Si possible, utilisez un chevalet de sciage. Commencez toujours la coupe avec la chaîne en marche et la butée reposant sur le bois (figure K). Pour exécuter cette opération, faites pivoter la butée contre le bois. Lorsqu'elle est soutenue sur toute sa longueur : u Faites une entaille vers le bas, mais évitez de toucher le sol pour ne pas émousser la tronçonneuse. Lorsqu'elle est soutenue aux deux extrémités : u Coupez d'abord la bûche vers le bas sur un tiers de sa hauteur pour éviter qu'elle ne se fende. Puis, réalisez une seconde entaille qui rejoindra la première. Lorsqu'elle est soutenue à une extrémité : u Coupez d'abord la bûche sur un tiers de sa hauteur vers le haut pour éviter qu'elle ne se fende. Puis, coupez vers le bas.

(Traduction des instructions initiales) FRANÇAIS Sur un terrain en pente (figure L) : u Faites toujours face à la pente. Pour couper une bûche au sol (figure L) : u Installez la bûche avec des cales ou des coins. Personne ne doit se trouver debout ou assis sur la bûche. La chaîne ne doit pas être en contact avec le sol. Problème Cause possible Solution possible La tronçonneuse Débris dans le réservoir Videz l'huile du n'utilise pas d'huile Avec un chevalet de sciage (figure M) : Si possible, il est vivement conseillé d'utiliser un chevalet. u Placez la bûche dans une position stable. Coupez toujours à l'extérieur des supports du chevalet de sciage. Utilisez des pinces ou des sangles pour maintenir la bûche. Problème Cause possible Solution possible L'outil ne démarre pas Bouton de déblocage Appuyez sur le bouton non appuyé. de déblocage. Protection avant en Réinstallez la protection position de freinage avant Fusible grillé Remplacez le fusible Déclenchement du Vérifiez le circuit RCD circuit RCD Câble secteur Vérifiez l'alimentation débranché secteur Chaîne trop détendue Vérifiez la tension de pas immédiatement en chaîne éteignant l'outil Guide-chaîne chaud/ Réservoir d'huile vide fumant Vérifiez le niveau de réservoir d'huile Orifice de remplissage Nettoyez l'orifice d'huile bouché sur le guide-chaîne Chaîne trop serrée Vérifiez la tension de chaîne Le pignon Graissez le pignon d'entraînement à d'entraînement à l'extrémité du l'extrémité du guide-chaîne a besoin guide-chaîne d'huile La tronçonneuse ne Retirez les débris de d'huile bouché l'orifice Débris dans le Retirez les débris et guide-chaîne nettoyez le guide-chaîne Débris dans la sortie Retirez les débris d'huile Entretien Dépannage La chaîne ne s'arrête réservoir et remplacez Orifice de remplissage Chaîne vers l'arrière Vérifiez/modifiez la coupe pas direction de la chaîne correctement Aiguisez Un entretien régulier permet de prolonger la durée de vie de l'outil. Il est conseillé de procéder régulièrement aux vérifications suivantes. Attention ! À ne pas oublier avant l'entretien des outils électroportatifs : u Éteignez l'outil et débranchez-le du secteur. Niveau d'huile Le niveau du réservoir doit toujours être rempli au moins au quart de sa capacité. Chaîne et guide-chaîne (figure G) Après quelques heures d'utilisation et avant le rangement, enlevez le guide-chaîne et la chaîne et nettoyez-les soigneusement. u La protection doit être propre. Nettoyez tous les débris. u Pour le remontage, tournez le guide-chaîne de 180º et graissez l'extrémité du pignon d'entraînement par l'orifice de lubrification . Ceci permet d'éviter une usure irrégulière autour des rails du guide-chaîne.

Affûtage de la chaîne Pour un rendement maximum, il est important que les dents de la scie soient toujours bien affûtées. Vous trouverez les instructions pour l'affûtage sur le kit d'affûtage. Nous vous recommandons d'acheter le kit d'affûtage de chaîne Black & Decker (disponible auprès des revendeurs et des réparateurs Black & Decker). Remplacement des chaînes usées Vous pourrez vous procurer des chaînes de rechange auprès des détaillants ou des réparateurs Black & Decker. N'utilisez que des pièces d'origine. Affûtage de la chaîne Les dents de la chaîne s'émoussent immédiatement si elles touchent le sol ou un clou pendant la coupe.

FRANÇAIS (Traduction des instructions initiales) Tension de la chaîne Vérifiez régulièrement la tension de la chaîne. Que faire si votre tronçonneuse doit être réparée ? Votre tronçonneuse est conforme aux normes de sécurité en vigueur. Les réparations ne doivent être effectuées que par des personnes qualifiées utilisant des pièces de rechange d'origine. Le non respect de cette consigne peut entraîner de graves blessures. Nous vous conseillons de conserver ce manuel d'utilisateur dans un endroit sûr. Protection de l'environnement

Recyclage. Cet appareil ne doit pas être jeté avec les déchets ménagers. Si votre appareil/outil Black & Decker doit être remplacé ou si vous ne l'utilisez plus, ne le jetez pas avec les ordures ménagères. Songez à la protection de l'environnement et recyclez-le.

La collecte séparée des produits et des emballages usagés permet de recycler et de réutiliser des matériaux. La réutilisation de matériaux recyclés évite la pollution de l'environnement et réduit la demande de matières premières. Des réglementations locales peuvent stipuler la collecte séparée des produits électriques et des produits ménagers, dans des déchetteries municipales ou par le revendeur lorsque vous achetez un nouveau produit. Black & Decker offre une solution permettant de recycler les produits Black & Decker lorsqu'ils ont atteint la fin de leur cycle de vie. Pour pouvoir profiter de ce service, veuillez retourner votre produit à un réparateur agréé qui se chargera de le collecter pour nous. Pour connaître l'adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l'adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste de réparateurs agréés de Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l'adresse suivante : www.2helpU.com Caractéristiques techniques

Longueur de guide Tension VAC Puissance d'alimentation Vitesse de la chaîne (sans charge) m/s Longueur maximum de coupe cm Capacité du réservoir à huile Poids Classe de sécurité GK1935 Typ. 2

Longueur de guide Tension VAC Puissance d'alimentation Vitesse de la chaîne (sans charge) m/s Longueur maximum de coupe cm Capacité du réservoir à huile Poids Classe de sécurité GK1940 Typ. 2

Longueur de guide Tension VAC Puissance d'alimentation Vitesse de la chaîne (sans charge) m/s Longueur maximum de coupe cm Capacité du réservoir à huile Poids Classe de sécurité GK1830 Typ. 1

Niveau de pression sonore selon la norme EN 60745 : Pression sonore (LpA) 94 dB(A), incertitude (K) 3 dB(A) Puissance sonore (LWA) 105 dB(A), incertitude (K) 3 dB(A) Valeurs totales des vibrations (somme vectorielle triaxiale) selon la norme EN 60745 : Valeur d'émission de vibration (ah) 5 m/s2, Incertitude (K) 1,5 m/s2

FRANÇAIS (Traduction des instructions initiales) Déclaration de conformité CE

GK1830, GK1935, GK1940, GK2235, GK2240 Black & Decker confirme que les produits décrits dans les « Données techniques » sont conformes aux normes : 2006/42/CE, EN 60745-1, EN 60745-2-13 2006/42/CE, Tronçonneuse, Annexe IV DEKRA certification B.V., Utrechtseweg 310, 6802 ED Arnhem, The Netherlands Notified Body ID No.: 0344 Niveau de puissance sonore selon la norme 2000/14/CE (Article 13, Annexe III) : LWA (puissance sonore mesurée) 104 dB(A) LWA (puissance sonore garantie) 107 dB(A) Ces produits sont conformes aux normes 2004/108/CE & 2011/65/EU. Pour plus de détails, veuillez contacter Black & Decker à l'adresse suivante ou reportez-vous au dos du manuel. Le soussigné est responsable des données de la fiche technique et fait cette déclaration au nom de Black & Decker.

Kevin Hewitt Vice-Président - ingénierie internationale Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Royaume-Uni 24/04/2013 Garantie Black & Decker assure la qualité de ses produits et vous offre une garantie très élargie. Ce certificat de garantie est un document supplémentaire et ne peut en aucun cas se substituer à vos droits légaux. La garantie est valable sur tout le territoire des États Membres de l'Union Européenne et de la Zone de Libre Échange Européenne. Si un produit Black & Decker s'avère défectueux en raison de matériaux en mauvaises conditions, d'une erreur humaine, ou d'un manque de conformité dans les 24 mois suivant la date d'achat, Black & Decker garantit le remplacement des pièces défectueuses, la réparation des produits usés ou cassés ou remplace ces produits à la convenance du client, sauf dans les circonstances suivantes : u Le produit a été utilisé dans un but commercial, professionnel, ou a été loué; u Le produit a été mal utilisé ou utilisé avec négligence; u Le produit a subi des dommages à cause d'objets étrangers, de substances ou à cause d'accidents; u Des réparations ont été tentées par des techniciens ne faisant pas partie du service technique de Black & Decker. Pour avoir recours à la garantie, il est nécessaire de fournir une preuve d'achat au vendeur ou à un réparateur agréé. Pour connaître l'adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l'adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste de réparateurs agréés de Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l'adresse suivante : www.2helpU.com Visitez notre site Web www.blackanddecker.fr pour enregistrer votre nouveau produit Black & Decker et être informé des nouveaux produits et des offres spéciales. Pour plus d'informations concernant la marque Black & Decker et notre gamme de produits, consultez notre site www.blackanddecker.fr (Traduzione del testo originale) Uso previsto La motosega Black & Decker è stata progettata per potare e abbattere alberi e per tagliare ceppi. L'elettroutensile è stato progettato solo per uso privato. Istruzioni di sicurezza Avvisi di sicurezza generici per gli elettroutensili
