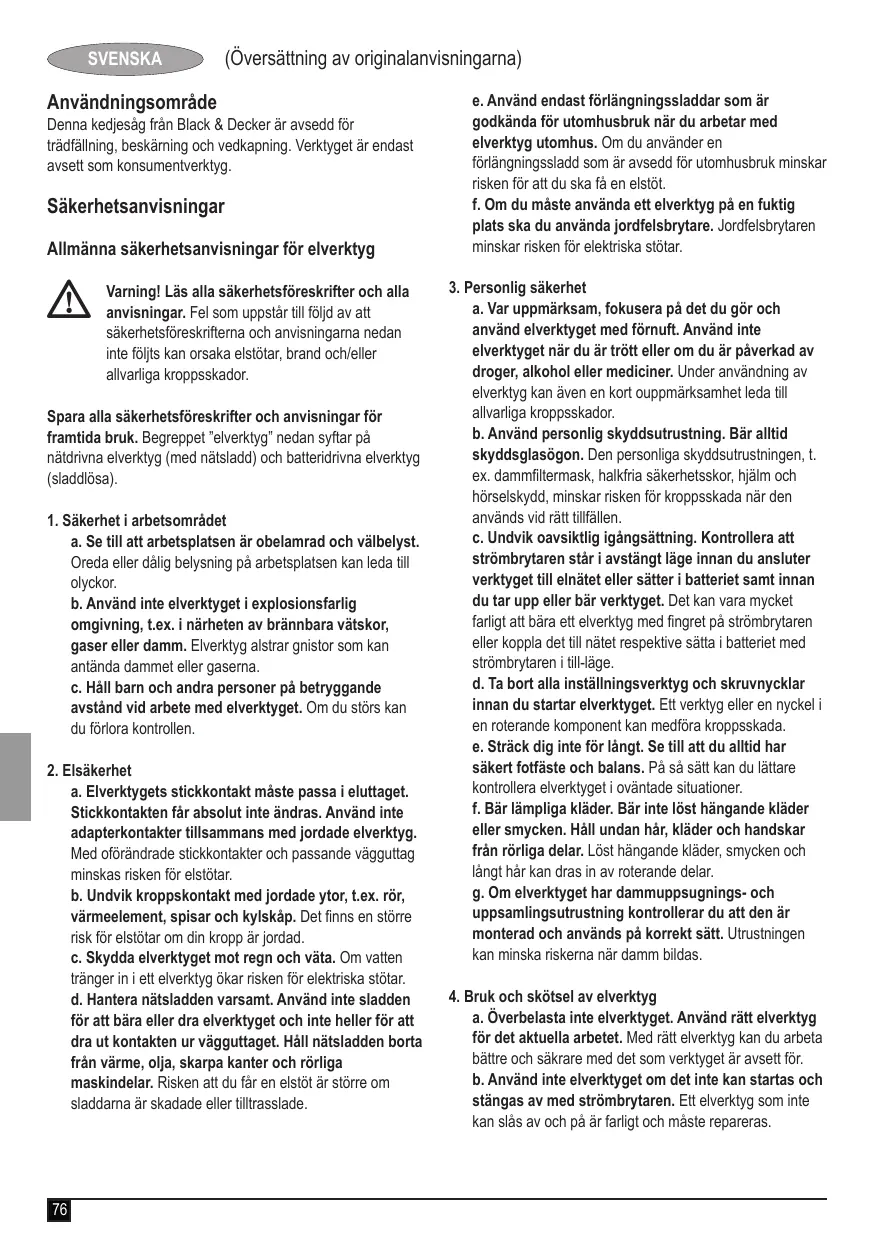

SVENSKA (Översättning av originalanvisningarna) Användningsområde Denna kedjesåg från Black & Decker är avsedd för trädfällning, beskärning och vedkapning. Verktyget är endast avsett som konsumentverktyg. Säkerhetsanvisningar Allmänna säkerhetsanvisningar för elverktyg

Varning! Läs alla säkerhetsföreskrifter och alla anvisningar. Fel som uppstår till följd av att säkerhetsföreskrifterna och anvisningarna nedan inte följts kan orsaka elstötar, brand och/eller allvarliga kroppsskador. Spara alla säkerhetsföreskrifter och anvisningar för framtida bruk. Begreppet ”elverktyg” nedan syftar på nätdrivna elverktyg (med nätsladd) och batteridrivna elverktyg (sladdlösa).

1. Säkerhet i arbetsområdet

a. Se till att arbetsplatsen är obelamrad och välbelyst. Oreda eller dålig belysning på arbetsplatsen kan leda till olyckor. b. Använd inte elverktyget i explosionsfarlig omgivning, t.ex. i närheten av brännbara vätskor, gaser eller damm. Elverktyg alstrar gnistor som kan antända dammet eller gaserna. c. Håll barn och andra personer på betryggande avstånd vid arbete med elverktyget. Om du störs kan du förlora kontrollen.

a. Elverktygets stickkontakt måste passa i eluttaget. Stickkontakten får absolut inte ändras. Använd inte adapterkontakter tillsammans med jordade elverktyg. Med oförändrade stickkontakter och passande vägguttag minskas risken för elstötar. b. Undvik kroppskontakt med jordade ytor, t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstötar om din kropp är jordad. c. Skydda elverktyget mot regn och väta. Om vatten tränger in i ett elverktyg ökar risken för elektriska stötar. d. Hantera nätsladden varsamt. Använd inte sladden för att bära eller dra elverktyget och inte heller för att dra ut kontakten ur vägguttaget. Håll nätsladden borta från värme, olja, skarpa kanter och rörliga maskindelar. Risken att du får en elstöt är större om sladdarna är skadade eller tilltrasslade.

e. Använd endast förlängningssladdar som är godkända för utomhusbruk när du arbetar med elverktyg utomhus. Om du använder en förlängningssladd som är avsedd för utomhusbruk minskar risken för att du ska få en elstöt. f. Om du måste använda ett elverktyg på en fuktig plats ska du använda jordfelsbrytare. Jordfelsbrytaren minskar risken för elektriska stötar.

3. Personlig säkerhet

a. Var uppmärksam, fokusera på det du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b. Använd personlig skyddsutrustning. Bär alltid skyddsglasögon. Den personliga skyddsutrustningen, t. ex. dammfiltermask, halkfria säkerhetsskor, hjälm och hörselskydd, minskar risken för kroppsskada när den används vid rätt tillfällen. c. Undvik oavsiktlig igångsättning. Kontrollera att strömbrytaren står i avstängt läge innan du ansluter verktyget till elnätet eller sätter i batteriet samt innan du tar upp eller bär verktyget. Det kan vara mycket farligt att bära ett elverktyg med fingret på strömbrytaren eller koppla det till nätet respektive sätta i batteriet med strömbrytaren i till-läge. d. Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e. Sträck dig inte för långt. Se till att du alltid har säkert fotfäste och balans. På så sätt kan du lättare kontrollera elverktyget i oväntade situationer. f. Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll undan hår, kläder och handskar från rörliga delar. Löst hängande kläder, smycken och långt hår kan dras in av roterande delar. g. Om elverktyget har dammuppsugnings- och uppsamlingsutrustning kontrollerar du att den är monterad och används på korrekt sätt. Utrustningen kan minska riskerna när damm bildas.

4. Bruk och skötsel av elverktyg

a. Överbelasta inte elverktyget. Använd rätt elverktyg för det aktuella arbetet. Med rätt elverktyg kan du arbeta bättre och säkrare med det som verktyget är avsett för. b. Använd inte elverktyget om det inte kan startas och stängas av med strömbrytaren. Ett elverktyg som inte kan slås av och på är farligt och måste repareras. (Översättning av originalanvisningarna) c. Dra stickproppen ur vägguttaget och/eller ta ut batteriet ur elverktyget innan inställningar görs, tillbehörsdelar byts ut eller elverktyget ställs undan. Denna säkerhetsåtgärd förhindrar oavsiktlig start av elverktyget. d. Förvara elverktyg utom räckhåll för barn. Låt inte personer som inte är vana vid elverktyget eller som inte läst denna bruksanvisning använda det. Elverktyg är farliga om de används av oerfarna personer. e. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte gått sönder eller skadats och inget annat föreligger som kan påverka elverktygets funktion. Om elverktyget är skadat ska du se till att få det reparerat innan det används. Många olyckor orsakas av dåligt skötta elverktyg. f. Håll skärverktyg skarpa och rena. Omsorgsfullt skötta skärverktyg med skarp egg fastnar inte så lätt och går lättare att styra. g. Använd elverktyg, tillbehör, bits m.m. enligt dessa anvisningar och beakta arbetsvillkoren och det arbete som ska utföras. Om elverktyget används på icke ändamålsenligt sätt kan farliga situationer uppstå.

a. Låt en kvalificerad reparatör som bara använder originaldelar utföra service på elverktyget. Då vet du att elverktyget förblir säkert. Ytterligare säkerhetsanvisningar för elverktyg

Varning! Extra säkerhetsföreskrifter för motorsågar Håll alla kroppsdelar borta från kedjan när sågen är igång. Se till att kedjan inte vidrör något innan du startar sågen. Bara ett ögonblicks ouppmärksamhet när du använder sågen kan leda till att kläder eller delar av kroppen kommer i kontakt med kedjan. Håll alltid kedjesågen med din högra hand på det bakre handtaget och din vänstra hand på det främre handtaget. Håll aldrig sågen med händerna i omvänd ordning eftersom risken för personskador då ökar. Håll elverktyget med isolerade greppytor bara, eftersom sågkedjan kan kontakta dolda elledningar eller egen sladd. Sågkedjor kontakta en "levande" tråd kan göra utsatta metalldelar verktyget "live" och kan ge föraren en elektrisk stöt. Använd skyddsglasögon och hörselskydd. Ytterligare skyddsutrustning för huvud, händer, ben och fötter rekommenderas. Lämpliga skyddskläder minskar personskador till följd av flygande träbitar eller oavsiktlig kontakt med sågens kedja.

SVENSKA Använd inte sågen uppe i träd. Användning av en kedjesåg uppe i ett träd kan orsaka personskada. Se alltid till att ha ordentligt fotfäste och stå på ett stadigt, säkert och jämnt underlag när du använder sågen. Hala eller instabila underlag, t.ex. stegar, kan få dig att tappa balansen eller förlora kontrollen över sågen. Var uppmärksam på att en spänd gren som sågas av kan fjädra tillbaka. När spänningen i träfibrerna släpper kan den fjädrande grenen träffa den som sågar och/eller slå sågen ur händerna. Iaktta stor försiktighet vid kapning av buskar och unga träd. Tunna grenar kan fastna i kedjan och slå tillbaka mot dig eller få dig att tappa balansen. Bär kedjesågen i det främre handtaget och se till att den är avstängd och att kedjan inte kommer i kontakt med kroppen. Se alltid till att svärdskyddet är på under transport eller förvaring. Om sågen hanteras på rätt sätt minskas risken för oavsiktlig kontakt med kedjan när den är i rörelse. Följ anvisningarna för smörjning, kedjespänning och byte av tillbehör. En felaktigt spänd eller smord kedja kan gå av eller medföra ökad risk för kast Håll handtagen torra, rena och fria från olja och fett. Oljiga handtag är hala och gör sågen okontrollerbar. Såga endast i trä. Använd inte sågen till annat än det den är avsedd för. Exempel: Använd den inte till att såga plast, murverk eller byggmaterial som inte är av trä. Användning av sågen på annat sätt än det avsedda kan framkalla fara. Placera sladden så att den inte fastnar i grenar eller liknande under sågning. Barkstödet (17) kan bli vasst under produktens livslängd. Var försiktig med det. Svärdet kan bli varmt när produkten används. Var försiktig med det. Orsaker till kast och hur man förebygger dessa Kast kan uppstå om svärdets nos eller spets kommer i kontakt med ett föremål, eller om träet sluter sig och nyper kedjan i skåran. Spetskontakt kan i vissa fall orsaka en plötslig omvänd reaktion så att svärdet slås uppåt och bakåt mot användaren. Om kedjan nyps längs svärdets översida kan svärdet hastigt slungas bakåt mot användaren. Båda dessa reaktioner kan få dig att tappa kontrollen över sågen, vilket kan leda till allvarlig personskada. Förlita dig inte enbart på sågens inbyggda säkerhetsanordningar. Du bör vidta mått och steg för att undvika olyckshändelser och skador när du använder sågen. Kast uppstår till följd av felaktig användning och/eller hantering av sågen. Detta kan undvikas med de skyddsåtgärder som beskrivs nedan:

SVENSKA (Översättning av originalanvisningarna) Se till att du har ett fast grepp med tummarna och fingrarna ordentligt omslutna om handtagen. Håll sågen med båda händerna och placera kroppen och armarna på ett sätt som gör att du kan stå emot kraften från eventuella kast. Kraften i ett kast kan bemästras av användaren om vissa försiktighetsåtgärder vidtagits. Släpp inte sågen. u Sträck dig inte för långt och såga aldrig ovanför axelhöjd. Det minskar risken för oavsiktlig spetskontakt och ger dig bättre kontroll över sågen i oväntade situationer. u Använd endast av tillverkaren angivna svärd och kedjor vid byte. Byte till fel svärd eller kedja kan medföra att kedjan går av och/eller att kast uppstår. u Följ tillverkarens anvisningar för slipning och underhåll av kedjan. Minskning av riktskärets djup kan medföra ökad risk för kast. u Kast kan orsakas av att man stöter på metall, cement eller annat hårt material i närheten av eller inuti träet. u En slö eller ospänd kedja kan orsaka kast. u För inte in sågen i en gammal skåra. Det kan orsaka kast. Börja alltid med ett nytt skär.

Säkerhetsrekommendationer för kedjesågen Vi rekommenderar starkt att ovana användare instrueras av en erfaren användare om hur sågen och skyddsutrustningen ska användas. Den inledande övningen bör vara att såga ved på en sågbock eller i en hållare. u Kontrollera alltid att kastbromsen fungerar korrekt innan du använder verktyget. u Vi rekommenderar att bromsen är tillslagen och att kedjan är riktad bakåt när du bär kedjesågen. u Sköt om kedjesågen när den inte är i bruk. Lägg inte undan sågen under längre tid utan att först ta bort kedjan och svärdet, som bör förvaras i olja. Förvara sågens delar på ett torrt och säkert ställe, utom räckhåll för barn. u Vi rekommenderar att du tömmer oljebehållaren innan sågen läggs i förvar. u Se till att du har ordentligt fotfäste och förbered en nödutväg bort från fallande träd eller grenar. u Använd kilar för att kontrollera fällningen och undvika att svärdet och sågkedjan kläms fast i skåran. u Skötsel av kedjan. Kedjan skall vara vass och tätt spänd mot svärdet. Se till att kedjan och svärdet är rena och väl inoljade. Håll handtagen torra, rena och fria från olja och fett.

Undvik att såga i Förbehandlat timmer. Marken. u Trådstängsel, spik o.s.v.

Vibrationer De uppgivna vibrationsvärdena i avsnitten Tekniska data och EU-förklaring om överensstämmelse har uppmätts i enlighet med en standardtestmetod föreskriven i EN 60745 och kan användas för jämförelse med andra verktyg. Det angivna vibrationsvärdet kan även användas för en preliminär bedömning av exponeringen. Varning! Vibrationsvärdet under faktisk användning av elverktyget kan skilja sig från det uppgivna värdet beroende på hur verktyget används. Vibrationsnivån kan överstiga den angivna nivån. Vid uppskattning av vibrationsexponering i syfte att bedöma vilka säkerhetsåtgärder som är nödvändiga enligt 2002/44/EG för att skydda personer som regelbundet använder elverktyg i arbetet ska man utgå från de faktiska omständigheter under vilka elverktyget används och sättet på vilket det används. Bedömningen ska även ta hänsyn till alla moment i arbetscykeln, t.ex. när verktyget är avstängt och när det går på tomgång såväl som när det faktiskt används. Elsäkerhet

Eftersom verktyget är dubbelisolerat behövs ingen jordledare. Kontrollera alltid att nätspänningen överensstämmer med värdet på typskylten. Om nätsladden är skadad måste den för undvikande av fara bytas ut av tillverkaren eller en auktoriserad Black & Decker-verkstad. Använda förlängningssladd

Använd alltid en godkänd förlängningssladd som klarar verktygets ineffekt (se Tekniska data). Förlängningssladden måste vara lämplig för utomhusbruk och märkt därefter. Det går att använda en 2 × 1,5 mm² HO7RN-F-förlängningssladd som är upp till 30 m lång utan spänningsförlust. Innan du använder sladden kontrollerar du att den inte är skadad, sliten eller nött. Byt ut förlängningssladden om den är skadad eller defekt. När du använder en sladdvinda ska du alltid dra ut hela sladden. Spänningsfall Under vissa driftsförhållanden kan verktyget orsaka kortvariga spänningsfall när det slås på. u Andra enheter kan påverkas. Till exempel kan ljusstyrkan hos elektriska lampor minska tillfälligt. u Kontakta vid behov elleverantören för att avgöra om strömkällans impedans är lägre än 0,411 ohm. Under dessa förhållanden är det ovanligt att störningar förekommer.

(Översättning av originalanvisningarna) Förebygg risk för elektriska stötar

Undvik kroppskontakt med jordade ytor (t.ex. metallräcken, lyktstolpar m.m.). Elsäkerheten kan förbättras ytterligare om en jordfelsbrytare med hög känslighet (30 mA/30 mS) används.

Varning! Även om jordfelsbrytare används, ansvarar användaren av sågen för att säkerhetsoch hanteringsanvisningarna i den här handboken följs.

Ytterligare säkerhetsinstruktioner Apparaten ska inte användas av personer (inklusive barn) med nedsatt fysisk eller psykisk förmåga eller bristande erfarenhet och kunskap, om de inte får vägledning och övervakas av en person som ansvarar för deras säkerhet. u Barn ska hållas under uppsikt så att de inte leker med apparaten. u Se till att ha någon i närheten (på säkert avstånd) i händelse av olycka. u Om du av någon anledning måste vidröra kedjan bör du först se till att sågen inte är ansluten till elnätet. u Detta verktyg kan nå en bullernivå över 85 dB(A). Vi rekommenderar därför att du vidtar lämpliga åtgärder för att skydda din hörsel. Ytterligare risker som inte finns med i de bifogade säkerhetsföreskrifterna kan uppstå när verktyget används. Dessa risker kan uppstå vid felaktig användning, långvarig användning, o.s.v. Även om alla relevanta säkerhetsföreskrifter följs och säkerhetsanordningar används kan vissa ytterligare risker inte undvikas. Dessa innefattar: u Skador orsakade av att roterande/rörliga delar vidrörs. u Skador som uppstår vid byte av delar, blad eller tillbehör. u Skador som orsakas av långvarig användning av ett verktyg. Se till att ta regelbundna raster när du använder ett verktyg under en längre period. u Skador på hörseln. u Hälsofaror orsakade av inandning av damm när verktyget används (exempel: arbete med trä, särskilt ek, bok och MDF). Etiketter på verktyget

Följande symboler finns på redskapet: Bär alltid skyddsglasögon när du använder redskapet. Bär alltid hörselskydd. Utsätt inte verktyget för regn och väta. Dra alltid ur kontakten ur eluttaget innan du undersöker en skadad sladd. Använd aldrig kedjesågen om sladden skulle vara skadad. Garanterad ljudnivå enligt direktiv 2000/14/EG.

4. Kastskydd/kedjebroms

5. Justeringsskruv för kedjespänning

11. Indikator för oljenivå

Varning! Använd alltid skyddshandskar när du hanterar sågen. Varning! Innan något underhåll utförs på ett elverktyg måste det stängas av och sladden dras ur vägguttaget. Varning! Ta bort kabelfästet som förbinder kedjan med kedjesvärdet innan du börjar montera. Varning! Läs bruksanvisningen före användning för att minska risken för olyckor.

SVENSKA (Översättning av originalanvisningarna) Smörjning av kedjan Detta måste alltid göras innan du använder en ny kedja (6) för första gången. Lägg den nya kedjan (6) i blöt i kedjeolja i minst en timme innan den används. Använd kedjeolja från Black & Decker. Vi rekommenderar att du alltid använder olja från Black & Decker under kedjesågens hela livslängd, eftersom en blandning av oljor kan ge oljan försämrade egenskaper, vilket i sin tur kan förkorta kedjans livslängd avsevärt och framkalla ytterligare risker. Använd aldrig spillolja, tjock olja eller mycket tunn symaskinsolja. De kan skada kedjesågen. Montera svärd och kedja. (fig. A–E) Lägg sågen på ett stadigt underlag. För kastskyddet/kedjebromsen till främre läget (fig. D). u Lossa låsratten för kedjejusteringen (9) helt (fig. A). u Ta av kedjeskyddet (10). u Placera kedjan (6) över svärdet (7) och se till att kedjeskären på svärdets (7) ovansida är vända framåt (fig. B2). u För kedjan (6) runt svärdet (7) och dra den så att en ögla bildas åt ena hållet mot svärdets (7) bakre ände. u Lägg kedjan (6) runt drivhjulet (12). Sätt svärdet (7) på styrtapparna (13) (fig. B1). Passa in glidmutterns stift (14) i spänningshålet (15) (fig. E). Varning! Se till att kastskyddet/kedjebromsen (4) är i (främre) läge innan den sätts tillbaka (fig. C). u Sätt fast kedjeskyddet (10) på sågen. u Vrid låsratten för kedjejusteringen (9) och montera kedjeskyddet (10) men dra inte åt helt. u Vrid justeringsskruven för kedjespänning (5) medurs tills kedjan (6) är spänd. Se till att kedjan (6) ligger tätt mot svärdet (7). u Kontrollera kedjespänningen enligt anvisningarna nedan. Spänn inte kedjan för hårt. u Dra åt låsratten för kedjejusteringen (9).

Kontroll och justering av kedjespänning (fig. G) Kontrollera att kedjan är ordentligt spänd innan du använder den och därefter var 10:e minut under användningen. Koppla bort den från elnätet. Dra lätt i kedjan (6) enligt beskrivningen (infälld fig. G). Kedjan (6) har rätt spänning när den fjädrar tillbaka efter att ha dragits ut 3 mm från svärdet (7). Kedjan (6) skall inte hänga löst från svärdet (7) på undersidan. Obs! Spänn inte kedjan för hårt eftersom det ger ökad förslitning och kommer att förkorta svärdets och kedjans livslängd. Obs! När kedjan är ny ska spänningen kontrolleras ofta (efter att sladden dragits ur eluttaget) under de första 2 timmarnas användning eftersom en ny kedja tänjer ut sig något.

Hårdare spänning av kedjan Vrid låsratten för kedjejusteringen (9) moturs. Spänn kedjan med justeringsskruven för kedjespänning (5), vrid medurs tills kedjan är spänd. u Dra åt låsratten för kedjejusteringen (9).

Användning Varning! Låt verktyget arbeta i sin egen takt. Överbelasta den inte. Fylla på oljebehållaren (fig. F) Ta av oljelocket (3) och fyll på behållaren med den rekommenderade kedjeoljan. Du kan se oljenivån i oljenivåindikatorn (11). Sätt på oljelocket (3). u Stäng av sågen med jämna mellanrum och kontrollera oljenivån i indikatorn (11). Om nivån är under en fjärdedel, dra ur kedjesågens sladd ur eluttaget och fyll på med rekommenderad olja.

Starta verktyget Obs! Det går inte att starta verktyget om kastskyddet/ kedjebromsen inte är i rätt läge. u Fatta kedjesågen i ett fast grepp med båda händerna. Tryck på låsknappen (2) och tryck därefter på strömbrytaren (1) för att starta. u När motorn startar, ta bort tummen från låsknappen (2) och fatta handtaget i ett fast grepp. Överbelasta inte verktyget, låt verktyget göra arbetet. Verktyget kommer att fungera bättre och säkrare i den hastighet som det är avsett för. Om verktyget pressas kommer kedjan att tänjas ut (6). Ställa in kedjebromsen (fig. C) Se till att verktyget inte är anslutet till eluttaget. Dra kastskyddet/kedjebromsen (4) bakåt till rätt läge (fig. C). u Verktyget är nu klart för användning.

Så här fungerar kastskyddets kedjebroms I händelse av kast kommer din vänstra hand i beröring med kastskyddet och stöter det framåt mot arbetsstycket, varvid verktyget stannar inom några bråkdelar av en sekund. Så här testar du kastskyddet/kedjebromsen (fig. C) Kontrollera alltid att kastbromsen fungerar korrekt innan du använder verktyget. u Fatta verktyget i ett fast grepp när det ligger på ett stabilt underlag. Se till att kedjan (6) går fri från underlaget, och starta sågen (se "Start av kedjesågen").

(Översättning av originalanvisningarna) Vrid vänster hand framåt runt det främre handtaget så att handryggen kommer i kontakt med kastskyddet (4) och trycker det framåt mot arbetsstycket (fig. C). Sågen (6) skall då stanna inom bråkdelen av en sekund. Du återställer kastskyddet/kedjebromsen (4) när det använts genom att följa anvisningarna för "Ställa in kedjebromsen". Obs! Starta inte om verktyget förrän du hör att motorn har stannat helt. Obs! Om kedjebromsen inte fungerar bör du låta en godkänd Black & Decker-verkstad åtgärda felet.

Om kedjan (6) eller svärdet (7) skulle fastna Stanna sågen. Koppla bort den från elnätet. u Öppna skåran med kilar för att lätta på trycket på svärdet (7). Försök inte vrida loss sågen. u Såga upp ett nytt spår.

SVENSKA Såga ett vågrätt fällskär från andra sidan 25–50 mm ovanför riktskårans mittpunkt. (fig. I). Såga inte igenom till riktskåran, eftersom du då kan förlora kontrollen över fallriktningen. u Kör in en eller flera kilar i det sista skäret för att vidga det och fälla trädet (fig. J)

Beskära träd Ta reda på om det finns några lokala förordningar eller bestämmelser som förbjuder eller kontrollerar beskärning av träd. Beskärningsarbeten bör endast utföras av personer med erfarenhet eftersom det finns en ökad risk för att sågkedjan nyper och orsakar kast.

Trädfällning (fig. H – J) Oerfarna användare skall inte försöka sig på trädfällning. Användaren kan skada sig själv eller orsaka skada på egendom till följd av misslyckad fallriktningskontroll. Trädet kan klyvas, och skadade eller döda grenar kan falla under sågningen. Säkerhetsavståndet mellan ett träd som ska fällas och personer i närheten, byggnader och andra föremål är minst 2,5 gånger trädets höjd. Personer i närheten, byggnader eller föremål som befinner sig inom säkerhetsavståndet löper risk att träffas av det fallande trädet. Innan du fäller ett träd: u Ta reda på vad som gäller enligt lokala bestämmelser beträffande trädfällning. u Överväg alla förhållanden som kan påverka fallriktningen, bland annat: w Den tänkta fallriktningen. w Trädets naturliga lutning. w Alla ovanligt kraftiga eller murkna grenar. w Kringstående träd och hinder, bland annat luftledningar och avlopp i marken. w Vindhastighet och -riktning. Se i förväg ut en nödutväg från nedfallande träd eller grenar. Se till att utvägen är fri från sådant som kan hindra din förflyttning. Tänk på att vått gräs och nyskalad bark är halt. u Försök inte fälla träd vars diameter är större än längden på sågens skärdel. u Gör en riktskåra för att bestämma fallriktningen. u Såga ett vågrätt skär i stammen med ett djup på mellan 1/5 och 1/3 av trädets diameter och i rät vinkel mot fallinjen (fig. H). u Såga det andra skäret ovanifrån så att det möter det första, och gör en skåra med ca 45° vinkel. Innan beskärningen påbörjas bör de omständigheter som påverkar fallriktningen beaktas, t.ex: u Längden och vikten på grenen som skall beskäras. u Alla ovanligt kraftiga eller murkna grenar. u Kringstående träd och hinder, även ovanför marken. u Vindhastighet och -riktning. u Om grenen är inflätad med andra grenar. Användaren måste beakta åtkomsten till grenen och fallriktningen. Trädgrenarna kan röra sig mot trädstammen. Utöver användaren löper även omkringstående personer, föremål och egendom nedanför grenen risk att träffas. u För att undvika flisor görs det första skäret i riktning uppåt och med ett djup på högst 1/3 av grenens diameter. u Det andra skäret görs nedåt så att det möter det första. Kapning (fig. K–M) Hur du ska kapa beror på vad stocken vilar på. Om möjligt, använd sågbock. Börja alltid såga med kedjan i gång och med barkstödet (17) liggande mot stocken (fig. K). Avsluta skäret med en vridrörelse med barkstödet mot stocken. Om stocken vilar på stöd utmed hela sin längd: u Gör ett nedåtriktat skär, men undvik att såga i marken eftersom sågen då snabbt förlorar skärpa. Om stocken vilar på stöd i bägge ändar: u Gör först ett skär nedåt en tredjedel för att undvika klyvning, och sedan ett skär som möter det första. Om stocken vilar på stöd i ena änden: u Gör först ett skär uppåt en tredjedel för att undvika klyvning, och sedan ett skär nedåt. Med stocken lutande (fig. L): u Stå alltid vid den övre änden.

(Översättning av originalanvisningarna) SVENSKA Om du kapar en stock som ligger på marken (fig. L): u Se till att hålla arbetsstycket på plats med skruvstycken eller kilar. Försök inte hålla stocken på plats genom att du själv eller någon annan sitter på den. Se till att sågkedjan inte kommer i kontakt med marken. Varning! Innan något underhåll utförs på elektriska redskap: u Stäng av och koppla bort verktyget från elnätet. Om du använder sågbock (fig. M): Om möjligt är detta det bästa sättet. u Lägg stocken stadigt. Såga alltid utanför bockens ben. Använd tvingar eller remmar för att hålla stocken på plats. Kedja och svärd (fig. G) Felsökning Problem Möjlig orsak Möjlig lösning Verktyget startar inte Du har inte tryckt på Tryck på låsknappen. låsknappen. Kastskyddet befinner Återställ kastskyddet sig i bromsläget Säkring trasig Byt säkring Jordfelsbrytare utlöst Kontrollera jordfelsbrytare Oljenivå Nivån i behållaren bör aldrig understiga en fjärdedel. Efter några timmars användning samt innan förvaring av redskapet skall svärdet (7) och kedjan (6) tas av och rengöras grundligt. u Se till att skyddet är rent och fritt från skräp. u Vid återmontering skall svärdet (7) vridas 180° och kedjedrevet smörjas via smörjhålet (16). Detta ger en jämn fördelning över hela svärdskanten.

Slipning av kedjan För att verktyget skall fungera så bra som möjligt är det viktigt att hålla sågtänderna vassa. Anvisningar återfinns på slipens förpackning. Vi rekommenderar att du köper en slipsats för kedjesågar (finns att köpa hos auktoriserade Black & Decker-verkstäder och -återförsäljare). Nätkabeln är inte Kontrollera ansluten nätanslutningen Kedjan stannar inte Kedjan är inte ordentligt Kontrollera omedelbart när spänd kedjespänningen Utbyteskedjor finns hos auktoriserade Black & Deckerverkstäder och -återförsäljare. Använd alltid originaldelar. Oljetanken är tom Kontrollera nivån i Kedjans skärpa verktyget stängs av Svärdet/kedjan verkar vara het eller ryker oljetanken Oljehålet är blockerat Rengör oljehålet på svärdet Kedjesågen skär inte Kedjan är för hårt Kontrollera spänd kedjespänningen Svärdets kedjedrev Smörj svärdets måste smörjas kedjedrev Kedjan är felvänd Kontrollera/ändra ordentligt kedjans riktning Göra skarp Kedjesågen förbrukar Skräp i tanken ingen olja Töm tanken på olja och fyll på med ny olja Oljehålet i locket är Avlägsna allt skräp från blockerat hålet Skräp på svärdet Ta bort skräp och rengör svärdet Skräp i oljekanalen Underhåll avlägsna skräpet Regelbundet underhåll ger verktyget en lång effektiv livslängd. Vi rekommenderar att du regelbundet utför följande kontroller.

Byte av utslitna sågkedjor Sågtänderna blir genast slöa om de kommer i kontakt med marken eller en spik under sågning. Kedjespänning Kontrollera kedjespänningen regelbundet. Om kedjesågen behöver repareras. Din kedjesåg har tillverkats i enlighet med alla relevanta säkerhetskrav. Reparationer ska bara utföras av kvalificerade personer som använder originaldelar, annars kan användaren utsättas för stor fara. Behåll den här bruksanvisningen och förvara den så att den inte kommer bort. Miljö

Separat insamling. Produkten får inte kastas i hushållssoporna. Tänk på miljön när du slänger denna Black & Decker-produkt. Släng den inte tillsammans med hushållsavfallet. Lämna produkten för separat insamling.

(Översättning av originalanvisningarna) Insamling av uttjänta produkter och förpackningsmaterial gör att material kan återanvändas. Användning av återvunnet material minskar föroreningar av miljön och behovet av råmaterial. Lokala föreskrifter kan kräva separat insamling av elprodukter från hushållen, vid kommunala insamlingsplatser eller hos återförsäljaren när du köper en ny produkt. Black & Decker samlar in och återvinner uttjänta Black & Decker-produkter. Om du vill utnyttja denna tjänst återlämnar du produkten till en auktoriserad verkstad, som samlar in den för vår räkning. För information om närmaste auktoriserade verkstad, kontakta det lokala Black & Decker-kontoret på den adress som är angiven i bruksanvisningen. En lista över alla auktoriserade verkstäder samt servicevillkor finns på Internet: www.2helpU. com SVENSKA Tekniska data

Svärdets längd Spänning VAC Ineffekt (W) Kedjehastighet (utan belastning) m/s Max. skärlängd Oljekapacitet Vikt Skyddsklass GK1935 Typ. 2

Svärdets längd Spänning VAC Ineffekt (W) Kedjehastighet (utan belastning) m/s Max. skärlängd Oljekapacitet Vikt Skyddsklass GK1940 Typ. 2

Svärdets längd Spänning VAC Ineffekt (W) Kedjehastighet (utan belastning) m/s Max. skärlängd Oljekapacitet Vikt Skyddsklass GK1830 Typ. 1

Ljudnivå enligt EN 60745: Ljudnivå (LpA) 94 dB(A), osäkerhet (K) 3 dB(A) Ljudeffekt (LWA) 105 dB(A), osäkerhet (K) 3 dB(A) Totala vibrationsvärden (vektorsumman av tre axlar) enligt EN 60745: Vibrationsvärde (atim) 5 m/s2, osäkerhet (K) 1,5 m/s2

SVENSKA (Översättning av originalanvisningarna) EC-deklaration om överensstämmelse MASKINDIREKTIV

GK1830, GK1935, GK1940, GK2235, GK2240 Black & Decker garanterar att produkterna som beskrivs under "Tekniska data" uppfyller: 2006/42/EG, EN 60745-1, EN 60745-2-13 2006/42/EG, Kedjesåg, Bilaga IV DEKRA certification B.V., Utrechtseweg 310, 6802 ED Arnhem, The Netherlands Anmält organ, ID-nr: 0344 Den akustiska effekten enligt 2000/14/EG (Artikel 13, Annex III): LWA (uppmätt ljudnivå) 104 dB(A) LWA (garanterad ljudnivå) 107 dB(A) De här produkterna överensstämmer även med direktivet 2004/108/EG & 2011/65/EU. Mer information får du genom att kontakta Black & Decker på följande address eller titta i slutet av bruksanvisningen.

Undertecknad är ansvarig för sammanställningen av tekniska data och gör denna försäkran för Black & Decker.

Kevin Hewitt Vice-President Global Engineering Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Storbritannien 24/04/2013 Garanti Black & Decker garanterar att produkten är fri från materialoch/eller fabrikationsfel vid leverans till kund. Garantin gäller utöver konsumentens rättigheter enligt lag och påverkar inte dessa. Garantin gäller inom medlemsstaterna i Europeiska Unionen och i det Europeiska Frihandelsområdet. Om en Black & Decker-produkt går sönder på grund av material- och/eller fabrikationsfel eller brister i överensstämmelse med specifikationen, inom 24 månader från köpet, åtar sig Black & Decker att reparera eller byta ut produkten med minsta besvär för kunden, förutom om: u Produkten har använts i kommersiellt eller yrkesmässigt syfte eller i uthyrningssyfte. u Produkten har utsatts för felaktig användning eller skötsel. u Produkten har skadats av främmande föremål, ämnen eller genom olyckshändelse. u Reparation har utförts av någon annan än en auktoriserad Black & Decker-verkstad. Vid garantianspråk ska produkten och inköpskvittot lämnas till återförsäljaren eller till en auktoriserad verkstad. För information om närmaste auktoriserade verkstad, kontakta det lokala Black & Decker-kontoret på den adress som är angiven i bruksanvisningen. En lista över alla auktoriserade verkstäder samt servicevillkor finns på Internet: www.2helpU.com Besök vår webbplats www.blackanddecker.se för att registrera din nya Black & Decker-produkt samt för att erhålla information om nya produkter och specialerbjudanden. Mer information om märket Black & Decker och vårt produktsortiment finns på www.blackanddecker.se (Oversettelse av de opprinnelige instruksjonene) Bruksområde Din Black & Decker-kjedesag er konstruert for beskjæring og felling av trær og oppdeling av stokker. Verktøyet er beregnet bare som konsumentverktøy. Sikkerhetsinstruksjoner Generelle sikkerhetsadvarsler for elektroverktøy
