MANUAL DE UTILIZADOR BLACK & DECKER GK1935 BLACK & DECKER

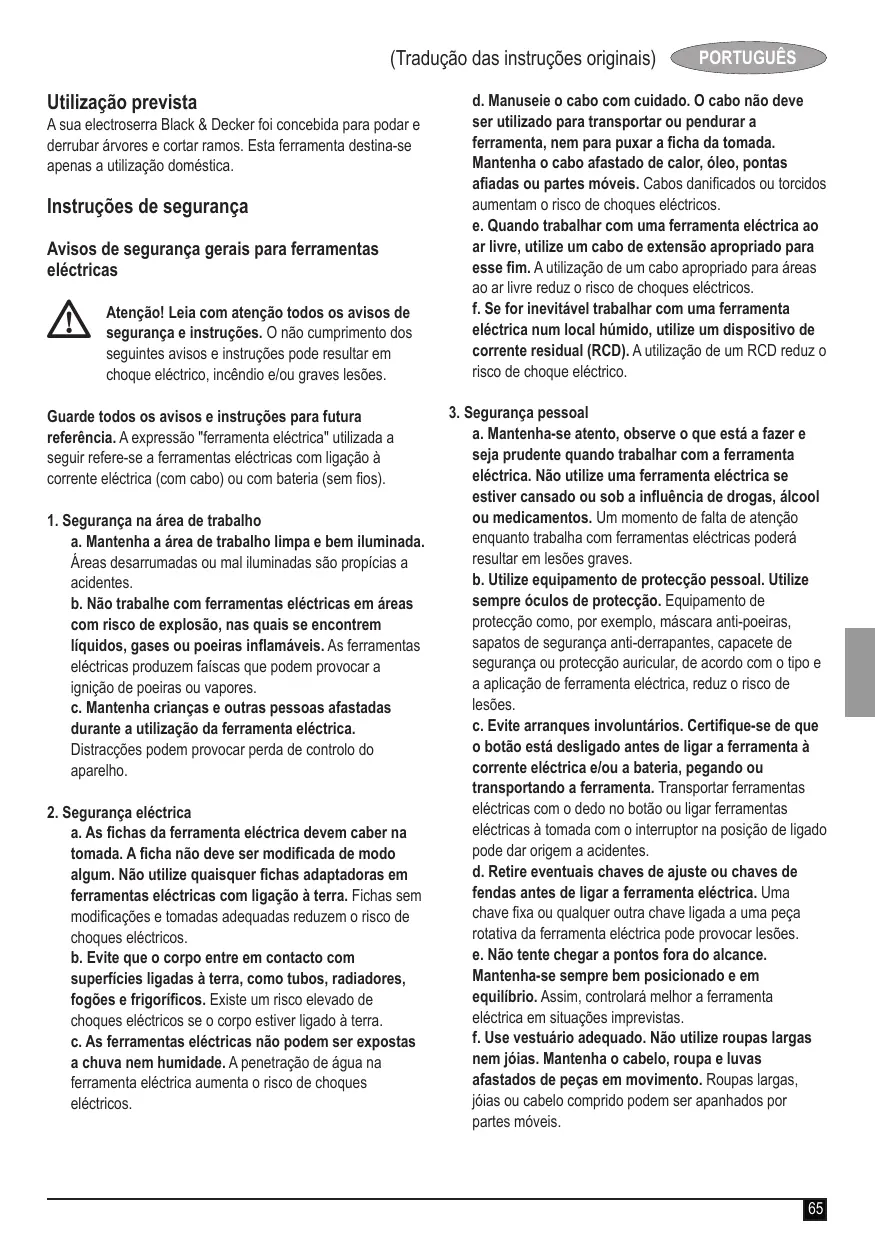

Atenção! Leia com atenção todos os avisos de segurança e instruções. O não cumprimento dos seguintes avisos e instruções pode resultar em choque eléctrico, incêndio e/ou graves lesões. Guarde todos os avisos e instruções para futura referência. A expressão "ferramenta eléctrica" utilizada a seguir refere-se a ferramentas eléctricas com ligação à corrente eléctrica (com cabo) ou com bateria (sem fios).

1. Segurança na área de trabalho

a. Mantenha a área de trabalho limpa e bem iluminada. Áreas desarrumadas ou mal iluminadas são propícias a acidentes. b. Não trabalhe com ferramentas eléctricas em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas eléctricas produzem faíscas que podem provocar a ignição de poeiras ou vapores. c. Mantenha crianças e outras pessoas afastadas durante a utilização da ferramenta eléctrica. Distracções podem provocar perda de controlo do aparelho.

2. Segurança eléctrica

a. As fichas da ferramenta eléctrica devem caber na tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer fichas adaptadoras em ferramentas eléctricas com ligação à terra. Fichas sem modificações e tomadas adequadas reduzem o risco de choques eléctricos. b. Evite que o corpo entre em contacto com superfícies ligadas à terra, como tubos, radiadores, fogões e frigoríficos. Existe um risco elevado de choques eléctricos se o corpo estiver ligado à terra. c. As ferramentas eléctricas não podem ser expostas a chuva nem humidade. A penetração de água na ferramenta eléctrica aumenta o risco de choques eléctricos. PORTUGUÊS d. Manuseie o cabo com cuidado. O cabo não deve ser utilizado para transportar ou pendurar a ferramenta, nem para puxar a ficha da tomada. Mantenha o cabo afastado de calor, óleo, pontas afiadas ou partes móveis. Cabos danificados ou torcidos aumentam o risco de choques eléctricos. e. Quando trabalhar com uma ferramenta eléctrica ao ar livre, utilize um cabo de extensão apropriado para esse fim. A utilização de um cabo apropriado para áreas ao ar livre reduz o risco de choques eléctricos. f. Se for inevitável trabalhar com uma ferramenta eléctrica num local húmido, utilize um dispositivo de corrente residual (RCD). A utilização de um RCD reduz o risco de choque eléctrico.

3. Segurança pessoal

a. Mantenha-se atento, observe o que está a fazer e seja prudente quando trabalhar com a ferramenta eléctrica. Não utilize uma ferramenta eléctrica se estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de falta de atenção enquanto trabalha com ferramentas eléctricas poderá resultar em lesões graves. b. Utilize equipamento de protecção pessoal. Utilize sempre óculos de protecção. Equipamento de protecção como, por exemplo, máscara anti-poeiras, sapatos de segurança anti-derrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e a aplicação de ferramenta eléctrica, reduz o risco de lesões. c. Evite arranques involuntários. Certifique-se de que o botão está desligado antes de ligar a ferramenta à corrente eléctrica e/ou a bateria, pegando ou transportando a ferramenta. Transportar ferramentas eléctricas com o dedo no botão ou ligar ferramentas eléctricas à tomada com o interruptor na posição de ligado pode dar origem a acidentes. d. Retire eventuais chaves de ajuste ou chaves de fendas antes de ligar a ferramenta eléctrica. Uma chave fixa ou qualquer outra chave ligada a uma peça rotativa da ferramenta eléctrica pode provocar lesões. e. Não tente chegar a pontos fora do alcance. Mantenha-se sempre bem posicionado e em equilíbrio. Assim, controlará melhor a ferramenta eléctrica em situações imprevistas. f. Use vestuário adequado. Não utilize roupas largas nem jóias. Mantenha o cabelo, roupa e luvas afastados de peças em movimento. Roupas largas, jóias ou cabelo comprido podem ser apanhados por partes móveis.

PORTUGUÊS (Tradução das instruções originais) g. Se for prevista a montagem de dispositivos de extracção e recolha de poeiras, assegure-se de que estão ligados e que são utilizados de forma correcta. A recolha das poeiras pode reduzir os riscos provocados por poeiras.

4. Utilização e manutenção da ferramenta eléctrica

a. Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica adequada para o trabalho pretendido. A ferramenta eléctrica correcta realizará o trabalho de forma melhor e mais segura, com a potência com que foi concebida. b. Não utilize a ferramenta eléctrica se o interruptor não puder ser ligado nem desligado. Qualquer ferramenta eléctrica que não possa ser controlada com o interruptor é perigosa e terá de ser reparada. c. Desligue a ficha da tomada e/ou a bateria da ferramenta eléctrica antes de proceder a ajustes, trocar acessórios ou guardar ferramentas eléctricas. Estas medidas de prevenção de segurança reduzem o risco de ligação inadvertida da ferramenta eléctrica. d. Mantenha as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance das crianças. Não permita que a ferramenta eléctrica seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas eléctricas são perigosas quando utilizadas por pessoas não qualificadas. e. Proceda à manutenção das ferramentas eléctricas. Verifique se as partes móveis estão desalinhadas ou bloqueadas, se existem peças partidas ou qualquer outra situação que possa afectar o funcionamento das ferramentas eléctricas. As peças danificadas devem ser reparadas antes da utilização da ferramenta eléctrica. Muitos acidentes são provocados por falta de manutenção das ferramentas eléctricas. f. Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte com a manutenção adequada e extremidades afiadas bloqueiam com menos frequência e são mais fáceis de controlar. g. Utilize a ferramenta eléctrica, acessórios e peças de ferramenta de acordo com estas instruções, considerando as condições de trabalho e a tarefa a ser executada. A utilização da ferramenta eléctrica para fins diferentes dos previstos pode resultar em situações perigosas.

a. A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser colocadas peças sobressalentes originais. Isso garante a manutenção da segurança da ferramenta eléctrica.

Atenção! Avisos de segurança adicionais para electroserras Mantenha todas as partes do corpo afastadas da corrente da serra quando a electroserra estiver em funcionamento. Antes de ligar a electroserra, certifique-se de que a corrente da serra não está em contacto com nada. Um momento de falta de atenção durante a utilização da electroserra poderá fazer com que o seu vestuário ou corpo fique preso na electroserra. Segure sempre a electroserra com a mão direita no punho traseiro e a mão esquerda no punho dianteiro. Segurar a electroserra com a disposição invertida das mãos aumenta o risco de lesões e nunca deverá ser efectuado. Segure a ferramenta pelas pegas isoladas somente, porque a corrente da serra pode cabos eléctricos ou o próprio cabo. Correntes de serra contato com um fio "vivo" pode fazer peças de metal da ferramenta de poder "ao vivo" e poderia dar o operador de um choque elétrico. Utilize óculos de segurança e protecção auricular. É recomendada a utilização de equipamento de protecção adicional para a cabeça, mãos, pernas e pés. Um vestuário de protecção adequado reduzirá as lesões causadas por detritos em movimento ou pelo contacto acidental com a corrente da serra. Não utilize uma electroserra numa árvore. A utilização de uma electroserra numa árvore poderá resultar em lesões. Mantenha-se sempre bem posicionado e utilize a electroserra apenas quando se encontrar numa superfície fixa, segura e nivelada. As superfícies escorregadias ou instáveis, como, por exemplo, escadas, poderão causar uma perda do equilíbrio ou do controlo da electroserra. Quando estiver a cortar uma pernada sob tensão, esteja atento à recuperação elástica. Quando a tensão das fibras de madeira for libertada, a pernada sob tensão pode atingir o operador e/ou provocar o descontrolo da electroserra. Tenha especial cuidado ao cortar galhos e casca de árvore. O material fino e delgado poderá tocar na corrente da serra e saltar na sua direcção ou fazer com que se desequilibre. (Tradução das instruções originais) Transporte a electroserra pelo punho dianteiro com a electroserra desligada e afastada do corpo. Durante o transporte ou armazenamento da electroserra, coloque sempre a tampa da barra de direcção. Um manuseamento adequado da electroserra reduzirá a probabilidade de um contacto acidental com a corrente da serra em movimento. u Siga as instruções relativas à lubrificação, tensão da corrente e troca de acessórios. Uma corrente incorrectamente tensionada ou lubrificada poderá partir ou aumentar a probabilidade de um contra-golpe u Mantenha os punhos secos, limpos e sem qualquer óleo ou gordura. Os punhos com gorduras ou óleo são escorregadios, podendo provocar a perda de controlo. u Corte apenas madeira. Não utilize a electroserra para fins diferentes dos previstos. Por exemplo: não utilize a electroserra para cortar plástico, pedra ou materiais de construção que não sejam madeira. A utilização da electroserra para outros fins que não os previstos poderá resultar em situações perigosas. u Coloque o fio de modo a não ser ficar preso em ramos ou outros obstáculos semelhantes durante o corte. u O amortecedor afiado (17) poderá ficar mais afiado durante a vida útil do produto; manuseie com cuidado. u Ao manusear o produto, a corrente pode ficar quente; manuseie com cuidado.

Causa e prevenção contra um contragolpe O contra-golpe poderá ocorrer quando a ponta da barra de direcção tocar num objecto ou quando um pedaço de madeira se fechar e emperrar a corrente da serra no corte. O contacto com a ponta poderá, em alguns casos, causar uma súbita reacção inversa, empurrando a barra de direcção para cima e para trás em direcção ao utilizador. Prender a corrente da serra ao longo da parte superior da barra de direcção poderá empurrar a barra de direcção rapidamente para trás em direcção ao utilizador. Qualquer uma destas reacções poderá fazer com que perca o controlo da electroserra, o que poderá causar lesões. Não confie exclusivamente nos dispositivos de segurança integrados na sua electroserra. Como utilizador de uma electroserra, deverá tomar várias medidas para efectuar os seus trabalhos de corte sem acidentes ou lesões. Um contra-golpe é o resultado de uma utilização errada da ferramenta e/ou de procedimentos ou condições de utilização incorrectos, podendo ser evitado com medidas de precaução apropriadas, conforme descrito em seguida: PORTUGUÊS Segure o punho com firmeza, com os polegares e os dedos à volta dos punhos da electroserra. Com ambas as mãos na electroserra, posicione o corpo e o braço de modo a permitir resistência às forças de um contra-golpe. As forças de um contra-golpe podem ser controladas pelo utilizador, se forem tomadas medidas de precaução apropriadas. Não largue a electroserra. u Mantenha sempre o equilíbrio e não corte a uma altura superior à do seu ombro. Isto ajuda a impedir um contacto involuntário da ponta e permite um melhor controlo da electroserra em situações inesperadas. u Utilize apenas barras de direcção e correntes de substituição especificadas pelo fabricante. As barras de direcção e correntes de substituição incorrectas poderão originar a quebra da corrente e/ou um contragolpe. u Respeite as instruções de afiação e manutenção do fabricante para a corrente da serra. Diminuir a altura do indicador de profundidade poderá originar um contragolpe maior. u Bater em metal, cimento ou outro material duro perto da madeira, ou furar a madeira, pode provocar um contra-golpe. u Uma corrente desafiada ou solta pode provocar um contra-golpe. u Não tente inserir a serra num corte anterior, uma vez que poderá causar um contra-golpe. Faça sempre um corte novo.

Recomendações de segurança para a electroserra Recomendamos que os utilizadores principiantes obtenham instruções práticas sobre a utilização da electroserra e equipamento de protecção junto de um utilizador experiente. A prática inicial deverá ser efectuada serrando um tronco num cavalete ou andaime. u Antes da utilização, verifique sempre se o travamento contra-golpe funciona correctamente. u Quando transportar a electroserra, recomendamos que se certifique de que o travão está accionado e que a corrente da serra está virada para trás. u Efectue a manutenção da sua electroserra quando não estiver em utilização. Não armazene a electroserra por qualquer período de tempo sem antes remover a corrente e a barra de direcção que deverão ficar mergulhadas em óleo. Armazene todas as peças da electroserra num local seco, seguro e fora do alcance das crianças. u Recomendamos que drene o depósito do óleo antes de armazenar. u Tenha cuidado com os passos que dá e estabeleça uma saída de segurança de uma queda de árvore ou troncos. u Utilize calços para ajudar a controlar o derrubamento e para evitar o bloqueamento da barra de direcção e da corrente na madeira.

(Tradução das instruções originais) Cuidados a ter com a corrente. Mantenha a corrente afiada e bem colocada na barra de direcção. Certifique-se de que a corrente da serra e a barra de direcção estão limpas e bem oleadas. Mantenha as pegas secas, limpas e sem qualquer óleo ou gordura. Utilizar um cabo de extensão

Evite cortar Madeira preparada. O chão. u Arames metálicos, pregos. etc.

Vibração Os valores de emissão de vibração declarados na secção de dados técnicos e na declaração de conformidade foram medidos de acordo com o método de teste padrão fornecido pela norma EN 60745 e podem ser utilizados para comparar ferramentas. O valor de emissão de vibração declarado pode ainda ser utilizado numa avaliação preliminar de exposição. Atenção! O valor de emissão de vibração durante a utilização real da ferramenta eléctrica pode ser diferente do valor declarado, dependendo da forma como a ferramenta é utilizada. O nível de vibração pode aumentar acima do nível indicado. Quando avaliar a exposição da vibração para determinar as medidas de segurança exigidas pela 2002/44/EC para proteger pessoas que utilizem regularmente ferramentas eléctricas na sua actividade profissional, deve ser considerada uma estimativa de exposição de vibração, as actuais condições de utilização e o modo de como a ferramenta é utilizada, incluindo ainda todas as partes do ciclo de funcionamento, como os períodos de inactividade e espera da ferramenta, para além do tempo de funcionamento. Quebras de tensão Em determinadas condições de alimentação, este produto pode provocar quedas de voltagem de curta duração durante o arranque. u Tal poderá afectar outros equipamentos. Por exemplo, as luzes eléctricas podem diminuir de intensidade temporariamente. u Se necessário, contacte o seu fornecedor de energia para verificar se a impedância de alimentação é inferior a 0,411 ohms. Nestas condições, é pouco provável a ocorrência de qualquer tipo de interferência.

Esta ferramenta tem um isolamento duplo e, por isso, não é necessário um fio de terra. Verifique sempre se a fonte de alimentação corresponde à tensão indicada na placa de especificações. Se o cabo de alimentação estiver danificado, terá de ser substituído pelo fabricante ou por um centro de assistência autorizado Black & Decker para evitar acidentes.

Evite o contacto com superfícies aterradas tais como trilhos de metal, postes de iluminação, etc. A segurança eléctrica pode ser melhorada mediante a utilização de um Dispositivo de Corrente Residual (RCD) de alta sensibilidade (30 mA/30mS).

Utilize sempre um cabo de extensão aprovado e adequado para a potência desta ferramenta (ver dados técnicos). O cabo de extensão deve ser adequado para utilização ao ar livre e marcado em conformidade. Pode utilizar um cabo de extensão HO7RN-F 2 X de 1,5 mm² até 30 m sem perda do desempenho do produto. Antes da utilização, verifique se o cabo de extensão apresenta sinais de envelhecimento, danos ou desgaste. Substitua o cabo de extensão se este se encontrar danificado ou avariado. Quando utilizar um enrolador de cabo, desenrole sempre o cabo totalmente. Atenção! A utilização de um RCD ou de outro disjuntor não desvincula o utilizador da sua electroserra das instruções de segurança e práticas de trabalho seguro fornecidas neste manual do utilizador. Instruções de segurança adicionais Este aparelho não deve ser utilizado por pessoas (incluindo crianças) que apresentem capacidades físicas, sensoriais ou mentais reduzidas ou que não possuam os conhecimentos e a experiência necessários, excepto se forem vigiadas e instruídas acerca da utilização do aparelho por uma pessoa responsável pela sua segurança. u As crianças deverão ser vigiadas para que não mexam no aparelho. u Certifique-se de que, em caso de acidente, existe alguém por perto (mas a uma distância de segurança). u Se, por qualquer motivo, tiver de tocar na corrente da serra, certifique-se de que a electroserra está desligada da tomada.

(Tradução das instruções originais) O ruído deste produto pode ultrapassar os 85 dB(A). Recomendamos que tome as medidas adequadas para proteger os ouvidos. PORTUGUÊS

Riscos residuais. Podem surgir riscos residuais adicionais durante a utilização da ferramenta que poderão não constar nos avisos de segurança incluídos. Estes riscos podem resultar de má utilização, uso prolongado, etc. Mesmo com a aplicação dos regulamentos de segurança relevantes e com a implementação de dispositivos de segurança, alguns riscos residuais não podem ser evitados. Incluem: u ferimentos causados pelo contacto com peças em rotação/movimento. u ferimentos causados durante a troca de peças, lâminas ou acessórios. u ferimentos causados pela utilização prolongada de uma ferramenta. Quando utilizar uma ferramenta por períodos prolongados, faça intervalos regulares. u diminuição da audição. u problemas de saúde causados pela inalação de poeiras resultantes da utilização da ferramenta (exemplo: trabalhos em madeira, especialmente carvalho, faia e MDF.) Rótulos na ferramenta

A ferramenta apresenta os seguintes pictogramas:

Atenção! Para reduzir o risco de lesões, o utilizador deve ler o manual de instruções. Utilize óculos ou viseiras de protecção quando utilizar esta ferramenta. Utilize sempre protecção para os ouvidos. Não exponha a ferramenta à chuva ou humidade elevada. Remova sempre a ficha da tomada antes de inspeccionar o cabo danificado. Tenha em atenção para não utilizar a electroserra caso o cabo esteja danificado. Travamento da Corrente Ligado. Funções

1. Interruptor para ligar/desligar

2. Botão de travamento

4. Travamento do condutor frontal/corrente

5. Parafuso de ajuste da tensão da corrente

7. Barra de direcção

8. Protecção da corrente

9. Botão de bloqueio de ajuste da corrente

10. Conjunto da protecção da corrente

11. Indicador do nível do óleo

Atenção! Utilize sempre luvas de protecção ao trabalhar na sua electroserra. Atenção! Antes de executar qualquer manutenção ou limpeza nas ferramentas eléctricas, desligue o dispositivo da tomada. Atenção! Remova a braçadeira de cabos que prende a corrente à barra da corrente antes da montagem. Olear a corrente Deverá efectuar este procedimento sempre que utilizar uma corrente (6) nova pela primeira vez. Retire a corrente (6) nova e mergulhe-a em óleo para correntes durante, pelo menos, uma hora antes de a utilizar. Utilize óleo para correntes Black & Decker. Recomendamos que utilize apenas óleo Black & Decker durante a vida útil da sua electroserra, pois as misturas de diferentes óleos poderão fazer com que o óleo se degrade, o que poderá reduzir drasticamente a vida útil da corrente da serra e criar riscos adicionais. Nunca utilize óleo usado, óleo pesado ou óleo de máquina de costura muito leve. Podem danificar a electroserra. Colocar a barra de direcção e a corrente. (fig. A - E) Coloque a electroserra numa superfície estável. Coloque o conjunto do travamento do condutor frontal/ corrente na posição para a frente (fig. D). u Solte completamente o botão de bloqueio de ajuste da corrente (9) (fig. A). u Retire o conjunto da protecção da corrente (10).

Potência sonora garantida pela Directiva 2000/14/ CEE. Travamento da Corrente Desligado.

PORTUGUÊS (Tradução das instruções originais) Coloque a corrente (6) sobre a barra de direcção (7), certificando-se de que as lâminas da corrente da serra na parte superior da barra de direcção (7) estão voltadas para a frente (fig. B2). u Coloque a corrente (6) à volta da barra de direcção (7) e puxe-a de forma a criar um arco de um dos lados na extremidade posterior da barra de direcção (7). u Oriente a corrente (6) em torno da roda dentada de accionamento (12). Coloque a barra de direcção (7) nos suportes de localização da barra (13) (fig. B1). Certifiquese de que a lingueta da porca deslizante (14) fica colocada no orifício de tensão (15) (fig. E). Atenção! Certifique-se de que o conjunto do travamento do condutor frontal/corrente (4) se encontra na posição definida (para a frente) antes de voltar a colocá-lo (fig. C). u Coloque o conjunto da protecção da corrente (10) na electroserra. u Rode o botão de bloqueio de ajuste da corrente (9) para ligar o conjunto de protecção da corrente (10), mas não aperte completamente. u Rode o parafuso de ajuste da tensão da corrente (5) no sentido dos ponteiros do relógio até a corrente (6) estar apertada. Certifique-se de que a corrente (6) está bem colocada à volta da barra de direcção (7). u Verifique a tensão conforme descrito abaixo. Não a aperte em demasia. u Aperte o botão de bloqueio de ajuste da corrente (9).

Verificar e ajustar a tensão da corrente (fig. G) Antes de utilizar e 10 minutos após cada utilização, deve verificar a tensão da corrente. Desligue a ferramenta da alimentação principal. u Puxe ligeiramente a corrente (6), conforme ilustrado (secção da fig. G). A tensão está correcta quando a corrente (6) faz pressão após ser puxada 3 mm na direcção oposta à barra de direcção (7). Não deverá restar qualquer 'folga' entre a barra de direcção (7) e a corrente (6) no lado inferior. Nota: Não aplique uma tensão excessiva na corrente, pois isto pode provocar um desgaste excessivo e irá reduzir a vida útil da barra de direcção e da corrente. Nota: Quando a corrente é nova, verifique a tensão frequentemente (após desligar da corrente) durante as primeiras 2 horas de utilização, já que uma corrente nova tem tendência para esticar ligeiramente.

Para aumentar a tensão Rode o botão de bloqueio de ajuste da corrente (9) no sentido dos ponteiros do relógio. u Ajuste a tensão da corrente utilizando o parafuso de ajuste da tensão da corrente (5), aperte no sentido dos ponteiros do relógio.

Aperte o botão de bloqueio de ajuste da corrente (9). Utilização Atenção! Deixe a ferramenta funcionar ao seu próprio ritmo. Não a sobrecarregue. Encher o depósito de óleo (fig. F) Remova o tampão do óleo (3) e encha o depósito com o óleo recomendado para a corrente. Pode ver o nível de óleo no indicador do nível do óleo (11). Volte a colocar o tampão do óleo (3). u Desligue periodicamente e verifique o indicador do nível do óleo (11); se estiver menos de um quarto cheio, desligue a electroserra da corrente e volte a encher o depósito com o óleo correcto.

Ligar Nota: Não será possível ligar a ferramenta se o conjunto do travamento do condutor frontal/corrente não estiver na posição 'definida'. u Segure firmemente na electroserra com ambas as mãos. Mantenha o botão de destravamento (2) para a frente e prima o interruptor de ligar/desligar (1) para arrancar. u Quando o motor arrancar, retire o seu polegar do botão de bloqueio (2) e segure no punho firmemente. Não force a ferramenta, permita antes que a ferramenta faça o trabalho. O trabalho será efectuado de forma mais eficaz e segura à velocidade para a qual a ferramenta foi concebida. A força excessiva esticará a corrente da serra (6). Como ajustar o travamento da corrente (fig. C) Verifique se a ferramenta está desligada da corrente eléctrica. u Puxe o conjunto do travamento do condutor frontal/ corrente (4) novamente para a posição 'definida' (fig. C). u A ferramenta está pronta a ser utilizada.

Como funciona o travamento da corrente anticontra-golpes No caso de um contra-golpe, a sua mão esquerda entra em contacto com o condutor frontal, empurrando-o para trás, em direcção à peça de trabalho, parando a ferramenta em poucas fracções de segundo. Como testar o travamento da corrente anti-contragolpes (fig. C) Antes da utilização, verifique sempre se o travamento contragolpe funciona correctamente. u Segure firmemente na ferramenta com ambas as mãos sobre uma superfície firme, certifique-se de que a corrente da serra (6) está afastada do solo e ligue-a (ver 'Como ligar a electroserra').

(Tradução das instruções originais) Rode a mão esquerda para a frente à volta do punho frontal de modo a que as costas da sua mão entrem em contacto com o conjunto do travamento do condutor frontal/corrente (4) e o empurrem para a frente, em direcção à peça de trabalho (fig. C). A corrente da serra (6) deverá parar em fracções de segundo. Para redefinir após a utilização do conjunto do travamento do condutor frontal/corrente (4), siga as instruções para 'Como definir o travamento da corrente'. Nota: Evite voltar a ligar a ferramenta antes de ouvir o motor parar completamente. Nota: Se o travamento da corrente se avariar, leve o produto a um centro de assistência aprovado da Black & Decker.

Se a corrente da serra (6) ou barra de direcção (7) ficar encravada Desligue a ferramenta. Desligue a ferramenta da alimentação principal. u Abra o corte com calços para aliviar a tensão exercida sobre a barra de direcção (7). Não tente libertar a electroserra. u Inicie um novo corte.

Derrubamento (fig. H - J) Os utilizadores inexperientes não deverão tentar derrubar árvores. O utilizador poderá sofrer lesões ou provocar danos materiais em consequência da perda de controlo da direcção da queda, a árvore poderá lascar ou poderão cair ramos danificados/mortos durante o corte. A distância de segurança entre um ramo a derrubar e as pessoas presentes, edifícios e outros objectos deve corresponder, no mínimo, a 2 1/2 vezes a altura da árvore. Qualquer pessoa, edifício ou objecto que não se encontre a esta distância corre o risco de ser atingido pela árvore quando derrubada. Antes de tentar derrubar uma árvore: u Certifique-se de que não existem quaisquer leis ou regulamentações locais que impeçam ou regulem o derrube da árvore. u Analise todos os elementos que possam afectar a direcção da queda, incluindo: w A direcção pretendida da queda. w A inclinação natural da árvore. w A existência de alguma estrutura ou apodrecimento de pernada pesada. w As árvores e obstáculos envolventes, incluindo linhas aéreas e canalizações subterrâneas. w A velocidade e direcção do vento. PORTUGUÊS Planeie antecipadamente uma saída segura para escapar a árvores ou ramos em queda. Certifique-se de que o caminho não possui obstáculos que possam impedir ou reduzir o movimento. Lembre-se de que a relva molhada e as cascas de árvore cortadas recentemente podem ser escorregadias. u Não tente derrubar árvores cujo diâmetro seja superior ao comprimento de corte da electroserra. u Faça um corte de direcção para determinar a direcção da queda. u Faça um corte horizontal a uma profundidade de 1/5 a 1/3 do diâmetro da árvore, de forma perpendicular à linha de queda na base da árvore (fig. H). u Faça um segundo corte a partir de cima de modo a intersectar com o primeiro e efectuar um corte com cerca de 45º. u Faça um único corte de derrubamento horizontal a partir do outro lado 25 a 50 milímetros acima do centro do corte de direcção. (fig. I). Não corte através do corte de direcção, pois poderá perder o controlo da direcção da queda. u Coloque um ou mais calços no corte de derrubamento para o abrir e derrubar a árvore (fig. J). Podar árvores Certifique-se de que não existem leis ou regulamentos locais que proíbam ou limitem a poda dos ramos das árvores. A poda só deve ser efectuada por utilizadores experientes, já que existe o risco de a corrente da serra ficar presa e libertar um contra-golpe. Antes da poda, deverão ser tomadas em consideração as condições que afectam a direcção da queda, incluindo: u O comprimento e peso do ramo a cortar. u A existência de alguma estrutura ou apodrecimento de pernada pesada. u Árvores e obstáculos envolventes, incluindo linhas aéreas. u A velocidade e direcção do vento. u O ramo estar entrelaçado com outros ramos. O utilizador deverá tomar em consideração o acesso ao ramo da árvore e a direcção da queda. É provável que o ramo da árvore oscile em direcção ao tronco da árvore. Para além do utilizador, as pessoas, objectos e propriedade por baixo do ramo podem estar em perigo. u Para evitar a criação de lascas, efectue o primeiro corte para cima a uma profundidade máxima de um terço do diâmetro do ramo. u Faça o segundo corte para baixo de modo a ir ao encontro do primeiro.

PORTUGUÊS (Tradução das instruções originais) Cortar lenha (fig. K - M) Como cortar depende de como o tronco está apoiado. Utilize um cavalete sempre que possível. Inicie sempre um corte com a corrente da serra em funcionamento e o amortecedor afiado (17) em contacto com a madeira (fig. K). Para completar o corte, utilize uma acção pivotante do amortecedor afiado contra a madeira. Quando suportado ao longo de todo o respectivo comprimento: u Efectue um corte para baixo, mas evite cortar a terra, pois tal tornará a corrente da sua serra romba rapidamente. Problema Causa possível Solução possível A corrente não pára A tensão da corrente Verificar tensão da automaticamente está demasiado folgada corrente Depósito de óleo vazio Verificar nível do quando a ferramenta é desligada Barra/corrente quente/ com fumo depósito de óleo Orifício do óleo Limpar orifício do óleo bloqueado na barra da corrente A tensão da corrente Verificar tensão da Quando apoiado em ambas as extremidades: u Primeiro, corte um terço para evitar que a madeira lasque e, depois, efectue um novo corte que vá de encontro ao primeiro. está demasiado corrente Quando apoiado numa extremidade: u Em primeiro lugar, corte um terço para cima de modo a evitar que a madeira lasque e, em segundo lugar, corte para baixo para evitar que a madeira lasque. lubrificação Quando está num declive (fig. L): u Fique sempre no lado de cima. apertada Lubrificar ponta da roda dentada da barra de dentada da barra de direcção necessita de direcção A electroserra não corta Rodar a corrente para Verificar/modificar bem trás direcção da corrente A electroserra não está Detritos no depósito Afiar a usar o óleo Quando tenta cortar um tronco no chão (fig. L): u Fixe a peça utilizando calços ou cunhas. O tronco não deve ser fixado pelo utilizador ou por um espectador sentando-se ou pondo-se de pé sobre o tronco. Certifiquese de que a corrente da serra não entra em contacto com o solo. Quando utilizar um cavalete (fig. M): É vivamente recomendado sempre que possível. u Coloque o tronco numa posição estável. Corte sempre do lado de fora dos braços do cavalete. Utilize grampos ou correntes para fixar a peça de trabalho. Resolução de problemas Problema Causa possível Solução possível A ferramenta não irá Botão de bloqueio não Premir o botão de arrancar premido. bloqueio. Condutor frontal na Redefinir o condutor posição de travamento frontal Fusível fundido Substituir fusível RCD torcido Verificar RCD Cabo de alimentação Verificar alimentação não ligado eléctrica

A ponta da roda Esvaziar óleo do depósito e reabastecer Orifício de óleo Remover detritos do bloqueado na tampa orifício Detritos na barra da Remover detritos e corrente limpar a barra da corrente Detritos na saída do remover detritos óleo Manutenção Uma manutenção regular assegura à ferramenta vida útil longa. Recomendamos que efectue as seguintes inspecções regularmente. Atenção! Antes de proceder a qualquer acção de manutenção em ferramentas eléctricas com cabo/sem fios: u Desligue a ferramenta da alimentação principal. Nível do óleo O nível do depósito não deve estar a menos de um quarto. Corrente da serra e barra de direcção (fig. G)

Após poucas horas de utilização e antes de armazenamento, remova a barra de direcção (7) e a corrente da serra (6) e, em seguida, limpe-as exaustivamente. (Tradução das instruções originais) Certifique-se de que a protecção está limpa e que não tem sujidade. u Ao voltar a montar, vire a barra de direcção (7) a 180º e lubrifique a ponta da roda dentada através do orifício de lubrificação da roda dentada (16). Isto assegura uma distribuição uniforme do desgaste à volta dos trilhos da barra de direcção.

Afiar a corrente Se pretende obter os melhores resultados desta ferramenta, é importante manter os dentes da corrente de serra afiados. Pode encontrar orientação para este procedimento na embalagem do afiador. Para este propósito, recomendamos a compra do kit de afiador da corrente Black & Decker (disponível nos representantes de assistência da Black & Decker e distribuidores aprovados). Substituir correntes de serra gastas Estão disponíveis correntes de serra de substituição nos revendedores ou representantes de assistência da Black & Decker. Utilize sempre peças sobressalentes originais. Afiação da corrente As lâminas da corrente da serra ficarão imediatamente rombas se tocarem no solo ou num prego durante o corte.

PORTUGUÊS A recolha separada de produtos e embalagens usados permite que os materiais sejam reciclados e reutilizados. A reutilização de materiais reciclados ajuda a evitar a poluição ambiental e reduz a procura de matérias-primas. A legislação local poderá prever a recolha separada de produtos domésticos eléctricos, seja em lixeiras municipais ou através do revendedor quando adquire um produto novo. A Black & Decker dispõe de instalações para recolha e reciclagem de produtos Black & Decker quando estes atingem o fim da vida útil. Para usufruir deste serviço, devolva o produto em qualquer agente de reparação autorizado, que os recolherá em seu nome. Pode verificar a localização do agente de reparação autorizado mais perto de si, contactando os escritórios locais da Black & Decker através do endereço indicado neste manual. Se preferir, pode encontrar na Internet uma lista de agentes de reparação autorizados Black & Decker, detalhes completos e contactos do serviço pós-venda, no endereço: www.2helpU.com Tensão da corrente Verifique regularmente a tensão da corrente da serra. O que fazer se a sua electroserra necessitar de reparação. A sua electroserra foi fabricada em conformidade com os requisitos de segurança aplicáveis. As reparações devem ser realizadas por uma pessoa qualificada utilizando peças sobressalentes originais. Caso contrário, poderão ocorrer perigos consideráveis para o utilizador. Recomendamos que mantenha o manual do utilizador em local seguro. Protecção do ambiente

Recolha separada. Este produto não pode ser eliminado juntamente com os resíduos domésticos normais. Se, em algum momento, for necessário substituir este produto Black & Decker ou se este deixar de ter utilidade, não elimine o produto num caixote do lixo. Este produto pode ser separado para reciclagem.

PORTUGUÊS (Tradução das instruções originais) Dados técnicos

Comprimento da barra Tensão VAC Potência Velocidade da corrente (sem carga) m/s Comprimento máximo de corte cm Capacidade do óleo Peso Classe de segurança

GK1940 Typ. 2 cm 40 VAC 230 W 1900 Comprimento da barra Tensão Potência Velocidade da corrente (sem carga) m/s Comprimento máximo de corte cm Capacidade do óleo Peso Classe de segurança

GK1830 Typ. 1 cm 30 VAC 230 W 1800 Comprimento da barra Tensão Potência Velocidade da corrente (sem carga) m/s Comprimento máximo de corte cm Capacidade do óleo Peso Classe de segurança

Nível da pressão do som em conformidade com EN 60745: Pressão do som (LpA) 94 dB(A), imprecisão (K) 3 dB(A) Potência acústica (LWA) 105 dB(A), imprecisão (K) 3 dB(A) Valores totais de vibração (soma vectores triax) de acordo com EN 60745: Valor de emissão de vibração (ah) 5 m/s2, imprecisão (K) 1,5 m/s2

Declaração de conformidade CE

GK1830, GK1935, GK1940, GK2235, GK2240 A Black & Decker declara que os produtos descritos em "dados técnicos" estão em conformidade com as seguintes normas: 2006/42/EC, EN 60745-1, EN 60745-2-13 2006/42/EC, Serra de Corrente, Anexo IV DEKRA certification B.V., Utrechtseweg 310, 6802 ED Arnhem, The Netherlands Notified Body ID No.: 0344 Nível de potência acústica de acordo com 2000/14/EC (Artigo 13, Anexo III): LWA (potência acústica medida) 104 dB(A) LWA (potência acústica garantida) 107 dB(A) Estes produtos estão também em conformidade com a directiva 2004/108/CEE & 2011/65/EU. Para obter mais informações, contacte a Black & Decker no endereço indicado ou consulte a parte posterior do manual. O signatário é responsável pela compilação do ficheiro técnico e efectua esta declaração em nome da Black & Decker.

Kevin Hewitt Vice-Presidente, Engenharia Global Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Reino Unido 24/04/2013 (Tradução das instruções originais) PORTUGUÊS Garantia A Black & Decker confia na qualidade dos seus produtos e oferece uma garantia excelente. Esta declaração de garantia é um complemento dos seus direitos estabelecidos por lei, não os prejudicando de forma alguma. A garantia é válida nos territórios dos Estados Membros da União Europeia e da Associação Europeia de Comércio Livre. Se um produto Black & Decker avariar devido a defeitos de material, fabrico ou não conformidade, num período de 24 meses após a data da compra, a Black & Decker garante a substituição das peças defeituosas, a reparação de produtos sujeitos a um desgaste aceitável ou a substituição dos mesmos para garantir o mínimo de inconvenientes ao cliente, excepto se: u O produto tiver sido utilizado para fins comerciais, profissionais ou de aluguer. u O produto tiver sido submetido a utilização indevida ou descuido; u O produto tiver sido danificado por objectos estranhos, substâncias ou acidentes; u tiverem sido tentadas reparações por pessoas que não sejam agentes de reparação autorizados ou técnicos de manutenção da Black & Decker. Para accionar a garantia, terá de apresentar comprovativos de compra ao vendedor ou a um agente de reparação autorizado. Pode verificar a localização do agente de reparação autorizado mais perto de si, contactando os escritórios locais da Black & Decker através do endereço indicado neste manual. Se preferir, pode encontrar na Internet uma lista de agentes de reparação autorizados Black & Decker, detalhes completos e contactos do serviço pós-venda, no endereço: www.2helpU.com Visite o nosso Web site www.blackanddecker.pt para registar o seu novo produto Black & Decker e manter-se actualizado relativamente a novos produtos e ofertas especiais. Pode encontrar mais informações sobre a marca Black & Decker e sobre a nossa gama de produtos em www.blackanddecker.pt
