Type de produit	Tondeuse à moteur thermique
Marque	JONSERED
Modèle	LM 2154 CMD
Largeur de coupe	53 cm
Moteur	4 temps, essence
Capacité du réservoir d'huile	0,6 L
Type de démarrage	Manuel (lanceur)
Nombre de vitesses d'avancement	3 (0,6 / 0,9 / 1,2 m/s)
Système d'avancement	Automatique avec embrayage
Hauteur de coupe	Réglable (leviers)
Frein de lame	Oui (manette d'arrêt moteur)
Système de sécurité	Frein moteur, dispositif d'arrêt rapide
Capacité du sac de ramassage	Non spécifiée (sac inclus)
Poids	Environ 30-40 kg (estimation)
Dimensions (L x l x H)	Non spécifiées
Alimentation	Essence sans plomb
Fonction mulching	Oui (bouchon mulching inclus)
Nettoyage sous coque	Possible avec raccord d'eau
Réparabilité	Lame et courroies remplaçables
Garantie	Non spécifiée

FOIRE AUX QUESTIONS - LM 2154 CMD JONSERED

Quelle huile moteur utiliser pour la LM 2154 CMD ?

Utilisez une huile 4 temps de qualité SAE 30 ou 10W-30. La capacité est de 0,6 litre. Consultez le manuel du moteur pour plus de détails.

Comment démarrer la tondeuse à froid ?

Positionnez le levier d'accélérateur sur START (ou appuyez 3-4 fois sur la pompe d'enrichissement), tenez la manette de frein moteur serrée, puis tirez le lanceur d'un coup sec.

Comment enclencher l'avancement automatique ?

Soulevez et maintenez la poignée d'embrayage (18) après avoir démarré le moteur et sélectionné la vitesse avec le levier (20). Relâchez pour désengager.

Que faire si la lame heurte un obstacle ?

Coupez immédiatement le moteur et retirez le cache de la bougie. Faites inspecter la machine par un professionnel avant toute réutilisation.

Comment régler la hauteur de coupe ?

Utilisez les leviers de réglage de hauteur de coupe (8) situés sur le châssis. Ajustez chaque roue à la position souhaitée.

Comment nettoyer le dessous de la tondeuse ?

Branchez un tuyau d'eau sur le raccord (25), ouvrez le robinet, puis démarrez le moteur avec la lame en rotation pendant quelques minutes. Éteignez et fermez l'eau ensuite.

Quel type d'essence utiliser ?

Utilisez de l'essence sans plomb ordinaire. Ne pas utiliser de mélange huile-essence car le moteur est 4 temps.

Comment changer la lame ?

Dévissez le boulon central (27) en contretenant le support. Remontez la nouvelle lame avec le côté tranchant dans le sens de rotation. Serrez à 52,4 Nm.

Pourquoi le moteur s'arrête-t-il quand je relâche la manette ?

La manette (14) actionne le frein moteur. Relâcher la manette coupe le moteur par sécurité. C'est une fonction de sécurité normale.

Où trouver des pièces de rechange ?

Adressez-vous à un revendeur agréé JONSERED ou à un service après-vente spécialisé. Utilisez uniquement des pièces d'origine.

MODE D'EMPLOI LM 2154 CMD JONSERED

Notice d'instructions et mode d'emploi

Le manuel présent fait partie intégrante du produit; nous vous prions en conséquence de le conserver pour toutes nécessités ultérieures.

CR Instruction manual

Notice d'instructions et mode d'emploi

Tondeuse avec moteur à explosion - Lame 53 cm.

Tondeuse automotrice

Tondeuse automotrice à 3 vitesses

Tondeuse automotrice à 3 vitesses avec frein lame

Le manuel présent fait partie intégrante du produit; nous vous prions en conséquence de le conserver pour toutes nécessités ultérieures.

Nous vous remercions de la préférence que vous nous avez accordée en choisissant notre tondeuses. Nous sommes persuadés que vous pourrez accéder dans le temps à la qualité de notre produit et que vous en serez entièrement satisfait. Nous vous prions de lire attentivement ce manuel, spécialement conçu pour illustrer l'utilisation correcte de cette machine, dans le respect des normes de sécurité fondamentales.

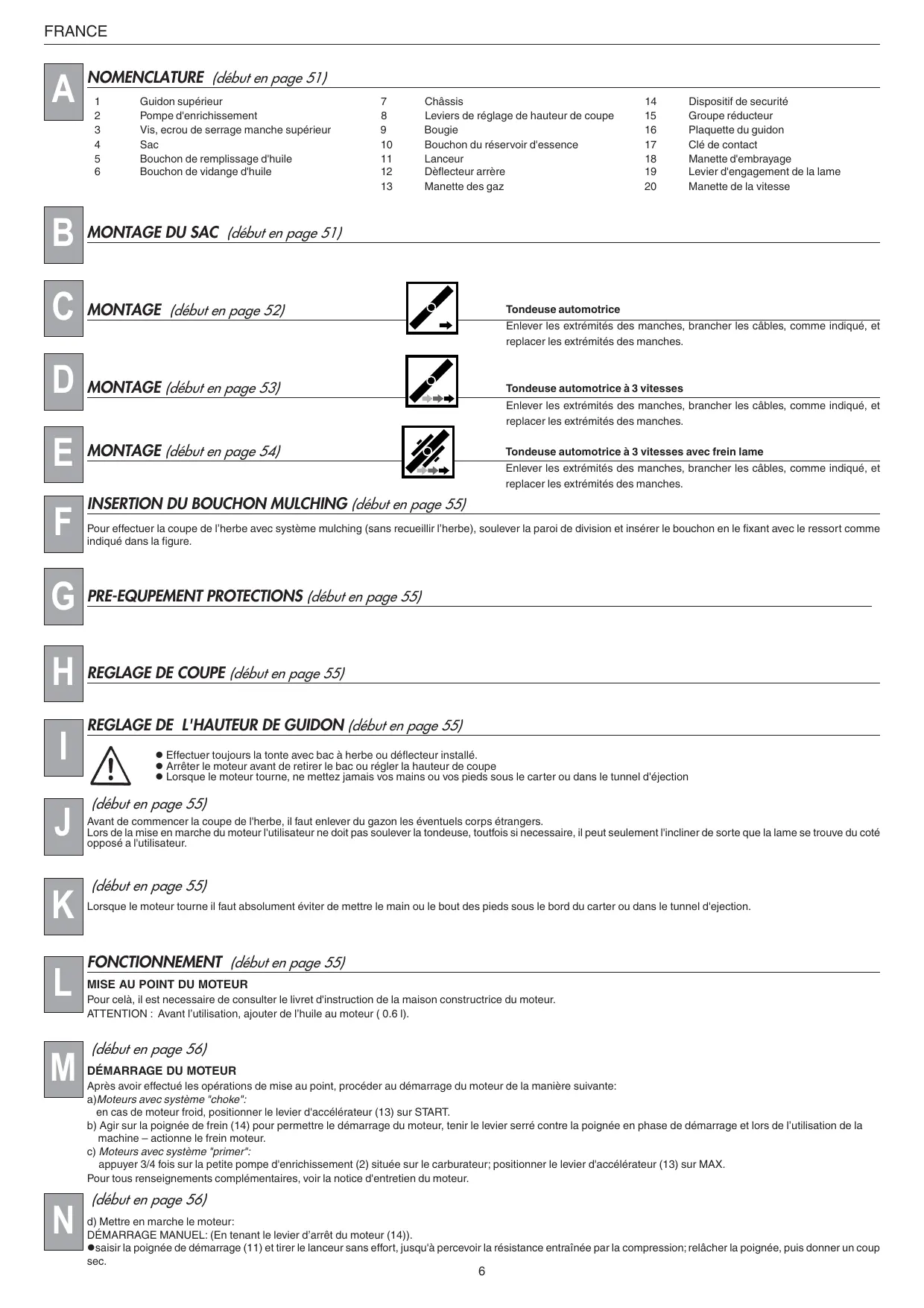

A	NOMENCLATURE (début en page 51)
	1	Guidon supérieur	7	Chàssis	14 Dispositif de sécurité
	2	Pompe d'enrichissement	8	Leviers de réglage de hauteur de coupe	15 Groupe réducteur
	3	Vis, écoul de serrage manche supérieur	9	Bougie	16 Plaquette du guidon
	4	Sac	10	Bouchon du réservoir d'essence	17 Clé de contact
	5	Bouchon de replissage d'huile	11	Lanceur	18 Manette d'embrayage
	6	Bouchon de vidange d'huile	12	Déflecteur arrêté	19 Levier d'engagement de la lame
			13	Manette des gaz	20 Manette de la vitesse
B	MONTAGE DU SAC (début en page 51)
C	MONTAGE (début en page 52)			Tondeuse automotrice
D	MONTAGE (début en page 53)			Enlever les extrémités des manches, brancher les cables, comme indiqué, et replacer les extrémités des manches.
E	MONTAGE (début en page 54)			Tondeuse automotrice à 3 vitesses Enlever les extrémités des manches, brancher les cables, comme indiqué, et replacer les extrémités des manches. Tondeuse automotrice à 3 vitesses avec frein lame Enlever les extrémités des manches, brancher les cables, comme indiqué, et replacer les extrémités des manches.
F	INSERTION DU BOUCHON MULCHING (début en page 55)
G	PRE-EQUPEMENT PROTECTIONS (début en page 55)
H	REGLAGE DE COUPE (début en page 55)
I	REGLAGE DE L'HAUTEUR DE GUIDON (début en page 55)
J	(début en page 55) Avant de commencer la coupe de l'herbe, il faut enlever du gazon les évventuels corps étrangers. Lors de la mise en marche du moteur l'utilitaire ne doit pas soulever la tondeuse, toutfois si nécessaire, il peut seulement l'incliner de sorte que la lame se trouve du coté opposé à l'utilitaire.
K	(début en page 55) Lorsque le moteur tourne il faut absolument éviter demettre le main ou le bout des pieds sous le bord du carter ou dans le tunnel d'éjection.
L	FONCTIONNEMENT (début en page 55)
M	MISE AU POINT DU MOTEUR Pour cela, il est nécessaire de consulter le livre d'instruction de la maison constructrice du moteur. ATTENTION: Avant l'utilisation, ajouter de l'huile au moteur (0.6 l).
M	(début en page 56) DÉMARRAGE DU MOTEURAprès avoir effectué les opérations de mise au point, procédéur au démarrage du moteur de la manière suivante: a)Moteurs avec système "choke": en cas de moteur froid, positionner le levier d'accéléateur (13) sur START. b) Agir sur la poignée de frein (14) pour permettre le démarrage du moteur, tenir le levier serré contre la poignée en phase de démarrage et lors de l'utilisation de la machine - actionne le frein moteur. c) Moteurs avec système "primer": appuyer 3/4 fois sur la petite pompé d'enrichissement (2) située sur le carburateur; positionner le levier d'accéléateur (13) sur MAX. Pour tous reseignements complémentaires, voir la notice d'entrelien du moteur.
N	(début en page 56) d) Mettre en marche le moteur: DEMARRAGE MANUEL: (En tenant le levier d'arrêt du moteur (14)). Saisir la poignée de démarrage (11) et tirer le lanceur sans effort, jusqu'à percevoir la résistance entrainée par la compression; relâcher la poignée, puis donner un coup sec.

Pendant le fonctionnement, maintenir appuyée la poignée (14). Dès qu'on la relâche, le moteur s'arrête.

TONTE

Pour tondre le gazon, pousser manuellement la machine ou enclencher l'avancement automatique.

Enclenchement avancement automatique : soulever la poignée d'embrayage (18) et la maintenir appuyée.

ATTENTION: ne procéder à l'enclenchement que lorsque le moteur est en marche.

Exclusion avancement automatique : relacher la poignée d'embrayage.

Pendant le fonctionnement, maintenir appuyée la poignée (14). Dès qu'on la relâche, le moteur s'arrête.

TONTE

Pour tondre le gazon, pousser manuellement la machine ou enclencher l'avancement automatique.

Avant de procéder à l'Introduction de l'avancement automatique, sélectionner la vitesse d'avancement avec le levier de changement de vitesse (20).

Avec moteur en fonction, tirer la manette (14) vers la poignée et la tenir pressée pour enclencher la lame ; pousser en avant le levier d'engagement de la lame (19), maintenir la lame commence à tourner.

Changer de vitesse avec l'embrayage relâché. Trois vitesses sont disponibles.

1^ 0,6 m / s

2^ 0.9 ~m / s

3^ 1,2 m/s

Enclenchement avancement automatique : soulever la poignée d'embrayage (18) et la maintenir appuyée.

ATTENTION: ne procéder à l'enclenchement que lorsque le moteur est en marche.

Exclusion avancement automatique : relacher la poignée d'embrayage.

ATTENTION: Lorsqu'on laisse la manette (14), la lame s'arrête, tandis que le moteur continue à marcher.

TONTE

Pour tondre le gazon, pousser manuellement la machine ou enclencher l'avancement automatique.

Avant de procéder à l'introduction de l'avancement automatique, sélectionner la vitesse d'avancement avec le levier de changement de vitesse (20).

Changer de vitesse avec l'embrayage relâché. Trois vitesses sont disponibles.

1^ 0,6 m / s

2^ 0.9 ~m / s

3^ 1,2 m/s

Enclenchement avancement automatique : soulever la poignée d'embrayage (18) et la maintenir appuyée.

ATTENTION: ne procéder à l'enclenchement que lorsque le moteur est en marche.

Exclusion avancement automatique : relacher la poignée d'embrayage.

Avertissement: si, tout en appuyant sur la poignée d'embrayage, l'avancement ne s'enclenche pas, il faut régler le câble d'embrayage en introduisant le ressort (P) dans un des orifices de la plaque (R) ou dans l'orifice "S".

GROUPE d'avancement automatique (début en page 56)

Contrôler périodiquement le groupe d'avancement automatique et veiller à son nettoyage. Plus particulièrement, veiller à ce que le pignon (21) et l'engrenage (22) soient parfaitement nettoyés.

Pour ce faire, il faut enlever la roue (23) en desserrant la vis (24).

Préparation / fonctionnement

a) Les moins de 16 ans et les personnes qui n'ont pas lu le mode d'emploi ne doivent pas utiliser la machine. b) L'opérateur est responsable vis-à-vis des tiers dans la zone de travail. Éloigner les enfants et les animaux domestiques lorsqu'elle la machine est en marche. c) Cette machine ne peut être utilisée que pour tondre du gazon naturel. Il est défendu de l'utiliser pour d'autres raisons (par exemple, pour aplanir le terrain en cas de présence de terriers de taupes ou de fourmilières). d) Travailler uniquement dans des conditions adéquates de visibilité. e) Avant de procéder à la tonte du gazon, éliminer tout corps étranger sur le terrain. Pendant la tonte, veiller à éliminer d'éventuels corps étrangers résiduels. a) Pendant le fauchage, porter des chaussures robustes et un pantalon. b) Avant de procéder au fauchage, veiller à ce que les lames et les couteaux tranchants soient fixés correctement. En cas d'équiquisage des lames tranchantes, traiter de manière uniforme les deux côtés pour éviter tout déséquilibre. En cas de déterioration importante d'une lame, il y a lieu de la remplacer. c) Couper le moteur, enlever le cache de la bougie et attendre l'arrêt complet de la lame avant de: - enlever les dispositifs de protection; - transporter, soulever ou déplacer la machine; - effectuer des opérations d'entretien, de nettoyage ou intervenir de toute manière sur la lame; - régler la hauteur de coupe et laisser la machine sans surveillance. Après avoir coupé le moteur, la lame continue à tourner pendant quelques secondes. d) Attention! Le carburant est hautement inflammable. - Conserver le carburant dans des bidons spécialement prévus à cet effet.

• Procéder au remplissage du réservoir de carburant en plein air. Ne pas fumer pendant cette opération. Faire le plein avant de démarrer le moteur. Ne jamais ouvrir le bouchon du réservoir ni faire l'appoint de carburant lorsque le moteur est en marche ou qu'il est encore chaud.
• En cas de fuites de carburant, ne jamais essayer de démarrer le moteur. Déplacer la machine loin de la zone concernée par la fuite et éviter toute source inflammable tant que les vapeurs d'essence ne se sont pas dissipées.
• Serrer à nouveau le bouchon du réservoir. e) Ne jamais utiliser des machines équipées de moteurs à explosion dans les lieux clos, au risque d'intoxication. f) Lors de la tonte du gazon, ne jamais courir, mais toujours marcher. g) Prétez un maximum d'attention lorsque vous faites demi-tour ou que vous tirez votre tondeuse vers vous-mêmes. h) En cas d'opérations de fauchage sur des pentes, il faut prendre des précautions particulières:
• porter des chaussures antidérapantes;
• prêter un maximum d'attention à son propre chemin;
• se déplacer transversalement par rapport à la pente, jamais en remontant ni en descendant;
• prêter un maximum d'attention lorsqu'on fait demi-tour;
• ne pas parcourir des pentes excessivement raides. i) Ne jamais utiliser la tondeuse avec des tabliers ou des protections défectueux ou lorsque les dispositifs de sécurité (par exemple, les déviateurs ou le bac à herbe) ne sont pas correctement installés. j) Un emploi abusif du bac à herbe entraine des risques liés à la présence d'une lame en rotation et à la possibilité de projection de débris. k) Pour des raisons de sécurité, le moteur ne doit jamais dépasser le nombre de tours indiqué sur la plaquette.

I) Démarrer le moteur avec prudence et en respectant les instructions. Dès que le moteur est en marche, il faut absolument empêcher à qui que ce soit de s'approcher avec les mains ou les pieds sous le bord du carter ou dans l'orifice d'échappement. m) Lors du démarrage du moteur, l'opérateur ne doit jamais soulever la tondeuse ; au besoin, l'incliner légèrement de manière à ce que la lame soit orientée vers le côté opposé par rapport à l'opérateur. n) Si la lame heurte un obstacle, couper le moteur et enlever le cache de la bougie ; s'adresser à un expert pour effectuer un contrôle.

Entretien et stockage

a) Veiller à ce que les écrous, les boulons et les vis soient parfaitement serrés, pour travailler en toute sécurité. b) Si le réservoir contient encore du carburant, ne jamais laisser la machine dans des lieux où les vapeurs d'essence pourraient atteindre des flammes ou des scintilles. c) Attendre le refroidissement du moteur avant de placer la machine dans un espace restreint. d) Pour réduire les risques d'incendie, éliminer toute trace d'herbe, de feuilles ou de lubrifiant dans le moteur, le pot d'échappement, le compartiment de la batterie et le réservoir de carburant. e) Contrôler le bac à herbe pour vérifier l'absence de tout signe d'usure ou de dépréciation. f) Pour des raisons de sécurité, remplacer sans attendre les composants usés ou endommagés. g) En cas de vidange du réservoir avant l'hiver, effectuer cette opération en plein air. h) Monter les lames en suivant les instructions; n'utiliser que des lames portant le numéro de série ainsi que le nom ou la marque du Constructeur ou du Fournisseur. i) Pour protéger les mains lors des opérations de dépose/pose des lames, porter des gants spécifiques prévus à cet effet.

Pour les moteurs 4 temps, vérifie régulièrement le niveau d'huile, rajoutez de l'huile ou remplacez la si nécessaire. Lisez attentivement la notice d'entretien du moteur. - Contrôlez souvent les écrous, les boulons et les vis. L'usure de la visserie présente des dangers majeurs. Nettoyez toujours la tondeuse afin d'éviter que le gazon ne s'attache au dessous du chassis. Lubrifiez périodiquement les axes des roues. - Contrôlez fréquemment la lame afin de vérifier d'éventuelles déteriorations.

Attention! Eteindre le moteur et enlever la bougie avant d'effectuer quelque opération d'entretien que ce soit.

Faites contrôler votre tondeuse par une station service spécialisée.

Nettoyage sous la coque

Avec la machine à l'arrêt et éteinte : - Déconnecter le raccord (25) sur la coque au robinet alimentation eau. Ouvrir le robinet. - Mettre en marche le moteur (lame en rotation), en le laissant fonctionner quelques minutes. - Lorsque le nettoyage est terminé, éteindre le moteur, fermer le robinet, détacher la came du raccord coque.

Sur démonter la lame (26) dévisser le boulon (27). Contrer le support porte-lame (28), la rondelle friction (29), la clavette (30) et les rondelles (31) si elles sont usées ou endommagées, il faut les remplacer. Pendant le montage s'assurer que la clavette (30) est bien à sa place sur l'arbre-moteur et que le côté tranchant de la lame soit dans le sens de rotation du moteur. La vis de lame (27) doit être bloquée avec un couple de serrage de 5,34 Kgm (52,4 Nm).

Pour retirer la lame (32), desserrer les deux vis (33). Vérifier l'état de la lame et remplacer toute partie endommagée, remonter en utilisant les deux vis (33) qui devront être serrées à 5,34 kgm (52,4 Nm).
