BEDIENUNGSANLEITUNG LM 2154 CMD JONSERED

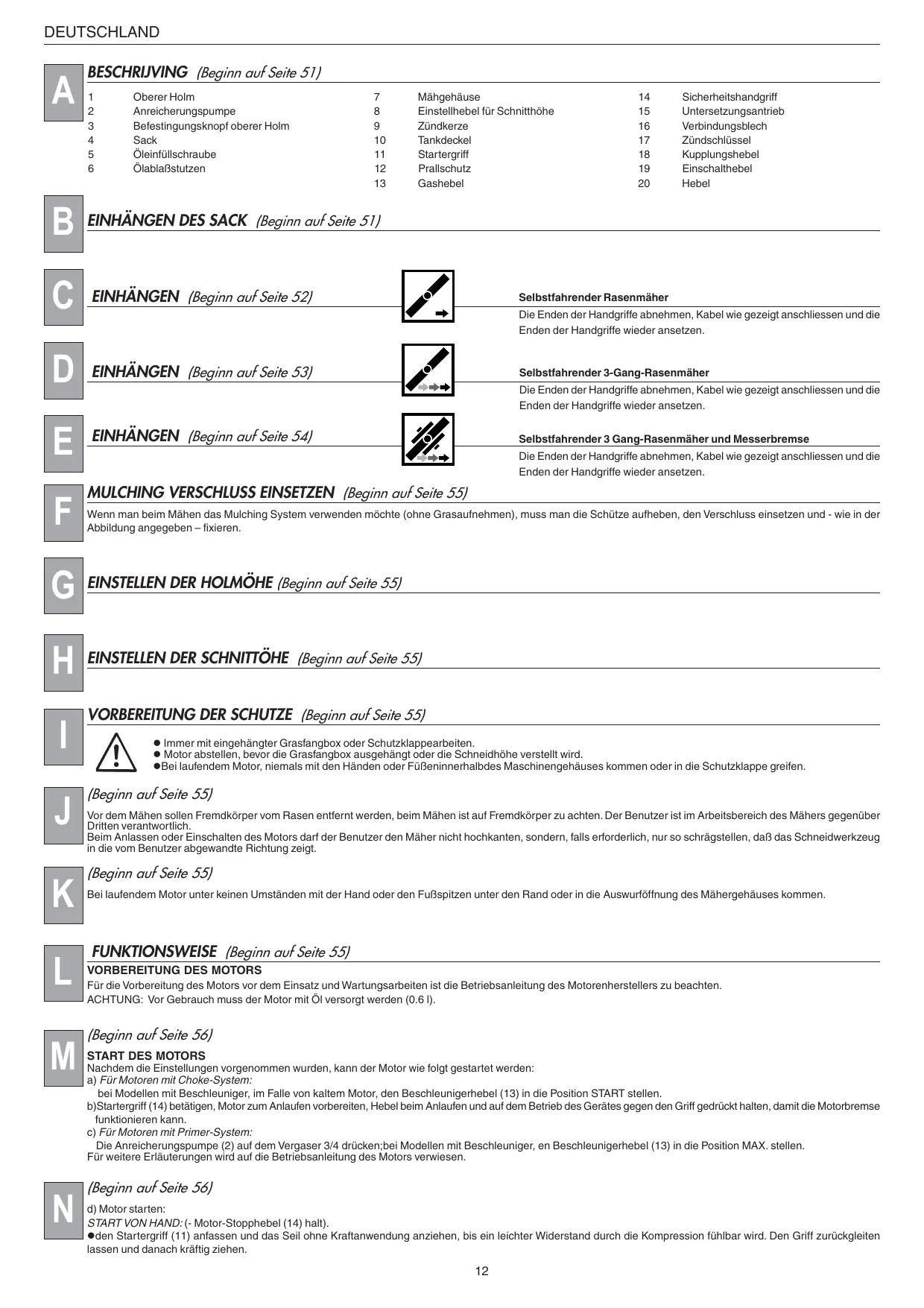

BESCHRIJVING (Beginn auf Seite 51)

Oberer Holm Anreicherungspumpe Befestingungsknopf oberer Holm Sack Öleinfüllschraube Ölablaßstutzen

EINHÄNGEN DES SACK (Beginn auf Seite 51)

EINHÄNGEN (Beginn auf Seite 52)

EINHÄNGEN (Beginn auf Seite 53)

EINHÄNGEN (Beginn auf Seite 54)

Mähgehäuse Einstellhebel für Schnitthöhe Zündkerze Tankdeckel Startergriff Prallschutz Gashebel Selbstfahrender 3 Gang-Rasenmäher und Messerbremse MULCHING VERSCHLUSS EINSETZEN (Beginn auf Seite 55) Wenn man beim Mähen das Mulching System verwenden möchte (ohne Grasaufnehmen), muss man die Schütze aufheben, den Verschluss einsetzen und - wie in der Abbildung angegeben – fixieren. EINSTELLEN DER SCHNITTÖHE (Beginn auf Seite 55) VORBEREITUNG DER SCHUTZE (Beginn auf Seite 55) l Immer mit eingehängter Grasfangbox oder Schutzklappearbeiten. l Motor abstellen, bevor die Grasfangbox ausgehängt oder die Schneidhöhe verstellt wird. lBei laufendem Motor, niemals mit den Händen oder Füßeninnerhalbdes Maschinengehäuses kommen oder in die Schutzklappe greifen.

(Beginn auf Seite 55)

(Beginn auf Seite 55)

Selbstfahrender 3-Gang-Rasenmäher Die Enden der Handgriffe abnehmen, Kabel wie gezeigt anschliessen und die Enden der Handgriffe wieder ansetzen.

Selbstfahrender Rasenmäher Die Enden der Handgriffe abnehmen, Kabel wie gezeigt anschliessen und die Enden der Handgriffe wieder ansetzen. EINSTELLEN DER HOLMÖHE (Beginn auf Seite 55)

Sicherheitshandgriff Untersetzungsantrieb Verbindungsblech Zündschlüssel Kupplungshebel Einschalthebel Hebel Die Enden der Handgriffe abnehmen, Kabel wie gezeigt anschliessen und die Enden der Handgriffe wieder ansetzen.

Vor dem Mähen sollen Fremdkörper vom Rasen entfernt werden, beim Mähen ist auf Fremdkörper zu achten. Der Benutzer ist im Arbeitsbereich des Mähers gegenüber Dritten verantwortlich. Beim Anlassen oder Einschalten des Motors darf der Benutzer den Mäher nicht hochkanten, sondern, falls erforderlich, nur so schrägstellen, daß das Schneidwerkzeug in die vom Benutzer abgewandte Richtung zeigt. Bei laufendem Motor unter keinen Umständen mit der Hand oder den Fußspitzen unter den Rand oder in die Auswurföffnung des Mähergehäuses kommen. FUNKTIONSWEISE (Beginn auf Seite 55)

VORBEREITUNG DES MOTORS

Für die Vorbereitung des Motors vor dem Einsatz und Wartungsarbeiten ist die Betriebsanleitung des Motorenherstellers zu beachten. ACHTUNG: Vor Gebrauch muss der Motor mit Öl versorgt werden (0.6 l). (Beginn auf Seite 56)

Nachdem die Einstellungen vorgenommen wurden, kann der Motor wie folgt gestartet werden: a) Für Motoren mit Choke-System: bei Modellen mit Beschleuniger, im Falle von kaltem Motor, den Beschleunigerhebel (13) in die Position START stellen. b)Startergriff (14) betätigen, Motor zum Anlaufen vorbereiten, Hebel beim Anlaufen und auf dem Betrieb des Gerätes gegen den Griff gedrückt halten, damit die Motorbremse funktionieren kann. c) Für Motoren mit Primer-System: Die Anreicherungspumpe (2) auf dem Vergaser 3/4 drücken;bei Modellen mit Beschleuniger, en Beschleunigerhebel (13) in die Position MAX. stellen. Für weitere Erläuterungen wird auf die Betriebsanleitung des Motors verwiesen. (Beginn auf Seite 56) d) Motor starten: START VON HAND: (- Motor-Stopphebel (14) halt). lden Startergriff (11) anfassen und das Seil ohne Kraftanwendung anziehen, bis ein leichter Widerstand durch die Kompression fühlbar wird. Den Griff zurückgleiten lassen und danach kräftig ziehen.

(Beginn auf Seite 56) Den Startergriff (14) während des Betriebs gedrückt halten. Beim Loslassen des Griffs stellt sich der Motor ab. MÄHEN Zum Mähen des Grases das Gerät von Hand anschieben oder den automatischen Vorschub einschalten.

Einschalten des automatischen Vorschubs: den Kupplungsgriff (18) anheben und gedrückt halten. ACHTUNG: nur bei laufendem Motor einschalten. Ausschalten des automatischen Vorschubs: den Kupplungsgriff auslassen. (Beginn auf Seite 56) Den Startergriff (14) während des Betriebs gedrückt halten. Beim Loslassen des Griffs stellt sich der Motor ab. MÄHEN Zum Mähen des Grases das Gerät von Hand anschieben oder den automatischen Vorschub einschalten. Vor dem Einschalten vom Vorschubautomatik, ist der gewünschte Gang der Vorschubgeschwindigkeit durch den Schalthebel (20)zu wählen.

Gangwechsel bei eingerückter Kupplung vornehmen. Es sind 3 Gänge vorgesehen. 1° ~ 0,6 m/s 2° ~ 0,9 m/s 3°~ 1,2 m/s Einschalten des automatischen Vorschubs: den Kupplungsgriff (18) anheben und gedrückt halten. ACHTUNG: nur bei laufendem Motor einschalten. Ausschalten des automatischen Vorschubs: den Kupplungsgriff auslassen. (Beginn auf Seite 56) Bei laufendem Motor, den Handgriff (14) in Richtung der Stange ziehen und gedrückt halten. Den Einschalthebel (19) des Messers nach vorne drücken, um das Messer drehen zu lassen. ACHTUNG! Wird der Handgriff (14) losgelassen, schaltet sich das Messer aus, indem der Motor weiter läuft.

(Beginn auf Seite 56)

(Beginn auf Seite 56)

WARTUNG DES SELBSTFAHRGETRIEBES (Beginn auf Seite 56) MÄHEN Zum Mähen des Grases das Gerät von Hand anschieben oder den automatischen Vorschub einschalten. Vor dem Einschalten vom Vorschubautomatik, ist der gewünschte Gang der Vorschubgeschwindigkeit durch den Schalthebel (20)zu wählen. Gangwechsel bei eingerückter Kupplung vornehmen. Es sind 3 Gänge vorgesehen. 1° ~ 0,6 m/s 2° ~ 0,9 m/s 3°~ 1,2 m/s Einschalten des automatischen Vorschubs: den Kupplungsgriff (18) anheben und gedrückt halten. ACHTUNG: nur bei laufendem Motor einschalten. Ausschalten des automatischen Vorschubs: den Kupplungsgriff auslassen. Wichtig: wenn sich beim Drücken des Kupplungshebels der automatische Vorschub nicht einschaltet, muß die Einstellung des Kupplungskabels durch Einfügen der Feder (P) in eine der Bohrungen auf der Platte (R) oder in die Bohrung "S". Das Selbstfahrgetriebe in regelmäßigen Zeitabständen kontrollieren und reinigen. Vor allem das Ritzel (21) und das Zahnrad (22) sauber halten. Um dies zu überprüfen, die Schraube (23) lösen und das Rad (24) abnehmen. SICHERHEITSHINWEISE Anweisung a)Jugendliche unter 16 Jahren und über die Bedienungsanweisungen nichtinformierte Personen dürfen den Rasenmäher nicht benutzen. b)Der Benutzer ist im Arbeitsbereich des Rasenmähers gegenüber Dritten verantwortlich. Kinder und Haustiere fernhalten, wenn der Rasenmäher in Betrieb ist. c)Das Gerät darf nur zum Mähen von Naturgras verwendet werden. Die Anwendung für andere Zwecke (z. B. zum Ebnen von Erdbodenerhebungen wie Mauwurfbauten und Ameisenhaufen) ist nicht gestattet. d)Nur unter geeigneten Lichtbedingungen arbeiten. e)Vor dem Mähen müssen Fremdkörper vom Rasen entfernt werden. Beim Mähen ist auf Fremdkörper zu achten. Vorbereitung / Funktionsweise a)Beim Mähen müssen feste Schuhe und lange Hose getragen werden. b)Vor dem Mähen sich vergewissern, daß Schneidwerke und Messer fest befestigt sind. Sollte ein Nachschleifen der Schneidflächen erforderlich sein, muß dies gleichmäßig auf beiden Seiten geschehen, um eine Unwucht zu vermeiden. Sollte das Messer größere Beschädigungen aufweisen, muß es ausgewechselt werden. c)Motor abstellen, Kerzenstecker abnehmen und auf Stillegen des Messers warten vor: l Entfernung der Schutzvorrichtungen l Transport, Anheben oder Versetzen des Geräts aus dem Arbeitsbereich lWartungs- und Reinigungsarbeiten sowie sämtlichen Arbeiten am Schneidwerkzeug l Verstellung der Schnitthöhe und bevor das Gerät unbewahrt gelassen wird. Das Schneidewerkzeug dreht noch einige Sekunden nach Motorabstellung. d)Achtung! Der Kraftstoff ist hochentzündbar: l Kraftstoff nur in den dazubestimmten Kanistern aufbewahren. l Tank nur im Freifeld auffüllen. Dabei nicht rauchen. l Volltanken muß vor Motorstart erfolgen.Bei laufendem oder noch warmem Motor darf der Tankdeckel keinesfalls geöffnet werden und kein Nachfüllen erfolgen. lWenn Benzin austritt, darf der Motor nicht gestartet werden. Das Gerät außerhalb des betroffenen Bereichs versetzen und jegliche Zündquelle vermeiden, bis die Benzindämpfe vernichtet werden. lDeckel fest befestigen. e)Geräte mit Explosionsmotor dürfen nicht in geschlossenen Räumen aus Vergiftungsgefahr in Betrieb gesetzt werden. f)Rasenmäharbeit nicht im Laufen sondern immer im Schrittgang vornehmen. g)Bei Wenden oder Heranziehen des Mähers sorgfältig vorgehen h)Beim Mähen an Böschungen oder Hängen ist besondere Vorsicht geboten: l Rutschfeste Schuhe tragen. l Vorsicht beim Treten l Entlang der Schichtlinie und nicht bergan oder bergab mähen. l Bei Wenden vorsichtig vorgehen. lNicht an zu steilen Böschungen mähen. i)Der Mäher darf nicht verwendet werden, wenn Schutze und Abdeckungen fehlerhaft oder nicht vorhanden sind, und wenn die Sicherheitsvorrichtungen (z. B. Ablenker, Fangkörbe) nicht oder nicht ordnungsgemäß eingebaut sind. j)Bei unsachgemäßer Handhabung der Grasfangeinrichtung besteht die Gefahr durch das umlaufende Messer und durch herausgeschleuderte Gegenstände k)Aus Sicherheitsgründen darf die Motordrehzahl die Angabe am Leistungsschild nicht übersteigen. l)Motor vorsichtig und entsprechend der Bedienungsanleitung starten. Bei laufendem Motor unter keinen Umständen mit der Hand oder den Fußspitzen unter den Rand oder in die Auswurföffnung des Mähergehäuses kommen.

m)Beim Anlassen des Motors darf der Benutzer den Mäher nicht hochkant stellen, sondern, falls erforderlich, nur so schrägstellen, daß das Schneidwerkzeug in die vom Benutzer abgewandte Richtung zeigt. n)Bei Stoßen des Messers auf ein Hindernis, muß der Motor abgestellt und der Kerzenstecker abgenommen werden, und ist eine fachmännische Überprüfung erforderlich. Wartung und Abstellung: a)Sämtliche Muttern, Bolzen und Schrauben müssen stets fest angezogen sein, damit unter Sicherheitsbedingungen gearbeitet wird. b)Wenn im Tank Kraftstoff vorhanden ist, darf das Gerät nicht in Orten aufbewahrt werden, in denen die Kraftstoffdämpfe offene Feuer oder Funken erreichen können. c)Vor Abstellen des Mähers in engen Räumen muß der Motor aureichend abgekühlt werden. d)Im Motor, Auspufftopf, Batterieraum und Kraftstofftank ist das Vorhandensein von Gras, Blättern und Schmierstoffrestmengen zu vermeiden, um die Brandgefahr zu reduzieren. e)Den Rasenmäher auf Verschleiß und Abnutzung ständig überprüfen. f)Verschließene oder beschädigte Teile müssen aus Sicherheitsgründen sofort ersetzt werden. g)Das Tankausfüllen vor Wintereinlagerung muß im Freifeld erfolgen. h)Schneidwerkzeuge gemäß den entsprechenden Anweisungen montieren. Es dürfen nur Schneidwerkzeuge eingesetzt werden, die durch den Namen oder die Hersteller-/Lieferantmarke sowie durch die Schlüsselnummer gekennzeichnet sind. i)Während der Montage und Demontage der Schneidwerkzeuge sind geeignete Schutzhandschuhe zu tragen. DEUTSCHLAND

WARTUNG UND PFLEGE (Beginn auf Seite 56) Achtung! Vor der Ausführung jeglicher Wartungsarbeiten ist der Motor abzuschalten und die Zündkerze abzuklemmen. lBei Viertakt-Motor ist der Oelstand zu pruefen, ev. auf normalen Stand bringen oder wenn verschmutzt neu mit frischem oel fuellen. Waitere Einzelheiten koennen aus der Bedienungsanleitung des Motors entnommen werden. lKontrollieren Sie regelmaessig den Sitz der Schrauben. lDer Maeher ist stets sauber zu halten. Es ist zu vermeiden, dass sich das Maehgut unter dem Chassis sammelt. lNach dem maehen nicht mit dem auspuffrohr in Kontakt kommen, da sehr erhitzt. lPeriodisch muessen die Radachsen abmontiert werden und mit Petroleum abgerieben werden, dann vor Montage einölen. Im selben Sinne mit den Kugellagern der Raeder vorgehen und darauf achten die Kugellager einzufetten. lMesserwerk regelmässig auf Schäden kontrollieren. lDen Rasenmäher durch einen Fachmann prüfen lassen wenn gegen harte Widerstande gestoßen ist lREINIGEN DES UNTEREN KASTENS Bei ausgeschaltetem und stillstehendem Gerät. - Anschlussrohr (25) an Wasserhahn am Kasten schliessen und Hahn aufstellen. - Motor starten (Messer dreht sich) und diesen einige Minuten laufen lassen. - Nach dem die Reinigungsarbeiten abgeschlossen wurden: Motor abschalten Wasserhahn schliessen und Rohr aus Gehäuseanschluss nehmen. SCHNEIDWERK (Beginn auf Seite 56)

lAuswechseln des Messers (26): Schrauben (27) lösen. lKontrollieren Messerhalter (28), Kupplungsscheibe (29) der Hohlkeil (30) und die Scheiben (31) und wenn nötig ersetzen. lBei der Montage achten Sie darauf daß der Hohlkeil (30) im Sitz des Wellen motors liegt und das Messer mit der Schneidkante im Drehsinn des Motors gesetzt wird. Der erforderliche Anzugdrehmoment der Messerbefestigungschraube (27) muss 5,34 Kpm (52,4 Nm) betragen. Sollten Sie Frangen haben, so wenden Sie sich an eine Fachwerksatt. lZum Ausbau des Messers (32) müssen die beiden Schrauben (33) abgenommen werden. lMesser kontrollieren und beschädigte Teile wechseln. Danach alle Teile mit den beiden Schrauben (33) unter einem Anzugsmoment von 5,34 Kgm (52,4Nm) montieren.
