Type de produit	Accordeur électronique sans fil
Marque	KORG
Modèle	WITUNE
Dimensions (accordeur)	100 x 99 x 34 mm
Dimensions (transmetteur)	27 x 45 x 10 mm
Poids (accordeur avec piles)	204 g
Poids (transmetteur avec pile)	11 g
Alimentation (accordeur)	2 piles AA (alcalines recommandées)
Alimentation (transmetteur)	1 pile CR2032 (Panasonic)
Autonomie (accordeur)	Environ 45 h (mode sans fil avec rétroéclairage)
Autonomie (transmetteur)	Environ 25 h (entrée continue La4)
Plage de mesure	A0 (27,50 Hz) ~ C8 (4186,01 Hz)
Plage de calibrage du diapason	A4 = 410 ~ 480 Hz (par palier de 1 Hz)
Précision de mesure	±1 cent
Précision du son	±1,5 cents
Modes d'accordage	Visuel (AUTO) et auditif (MANUAL)
Fonctions principales	Accordage sans fil, micro intégré, rétroéclairage, mode visuel, mode auditif
Système sans fil	2,4 GHz
Haut-parleur	Dynamique (ø23 mm)
Accessoires fournis	Piles AA (x2), pile CR2032 (x1), clip normal WR-01, petit clip WR-01, lanière WR-01S, mode d'emploi
Température de fonctionnement	0 ~ +40°C (non-condensation)
Entretien	Nettoyer avec un chiffon propre et sec, ne pas utiliser de solvants
Consignes de sécurité	Utiliser des piles adaptées, éviter exposition extrême, ne pas ouvrir le boîtier
Conformité	Directive européenne 1999/5/CE, règlement canadien NMB-003 classe B

FOIRE AUX QUESTIONS - WITUNE KORG

Comment installer les piles dans l'accordeur WITUNE ?

Faites glisser le couvercle du compartiment à piles situé à l'arrière de l'accordeur. Insérez deux piles AA en respectant la polarité, puis refermez le couvercle. Utilisez des piles alcalines pour une meilleure autonomie.

Comment installer la pile dans le transmetteur ?

Retirez le clip du transmetteur, puis faites glisser le couvercle du compartiment à pile. Insérez une pile CR2032 en respectant la polarité, refermez le couvercle et remettez le clip. Utilisez une pile Panasonic CR2032 de préférence.

Comment fixer le transmetteur sur mon instrument ?

Utilisez le clip ou la lanière fournis. Insérez le clip dans la fente de fixation du transmetteur jusqu'à ce qu'il soit bloqué. Fixez le clip sur l'instrument à un endroit qui vibre bien (ex. tête du manche pour une guitare). Évitez de toucher les connecteurs lors de la fixation.

Comment fonctionne l'accordage sans fil ?

Mettez l'accordeur et le transmetteur sous tension. Le transmetteur capte les vibrations de l'instrument et les transmet sans fil à l'accordeur. L'écran affiche alors la note détectée et guide l'accordage. Le témoin de communication sans fil s'allume.

Quels sont les modes d'accordage disponibles ?

Deux modes : le mode visuel (AUTO) qui utilise le vumètre pour afficher la justesse, et le mode auditif (MANUAL) qui produit un son de référence (diapason) via le haut-parleur intégré que vous pouvez accorder à l'oreille.

Comment régler le diapason de référence ?

En mode visuel, appuyez sur [CALIB UP] ou [CALIB DOWN] pour ajuster la fréquence A4 de 410 à 480 Hz par pas de 1 Hz. La valeur par défaut est 440 Hz.

Que faire si l'accordeur ne reçoit pas de signal du transmetteur ?

Vérifiez que les piles des deux appareils sont en bon état, que le transmetteur est sous tension et à portée. Si le problème persiste, effectuez un réglage d'identification : insérez le transmetteur dans le connecteur de l'accordeur, mettez les deux sous tension, attendez que le témoin ID s'allume, puis retirez le transmetteur.

Comment utiliser le micro intégré de l'accordeur ?

Mettez uniquement l'accordeur sous tension (pas le transmetteur). Le témoin MIC apparaît à l'écran. Placez l'accordeur à proximité de l'instrument et jouez une note. Le micro capte le son et affiche la note pour l'accordage.

Comment allumer le rétroéclairage de l'écran ?

Appuyez sur le bouton [BACK LIGHT]. Chaque pression allume ou éteint le rétroéclairage. Cela facilite la lecture dans l'obscurité.

Comment entretenir l'accordeur WITUNE ?

Nettoyez l'appareil avec un chiffon propre et sec. N'utilisez pas de produits liquides comme du benzène ou du diluant. Rangez-le dans un endroit sec, à l'abri de la chaleur excessive, de l'humidité et des vibrations. Retirez les piles si vous ne l'utilisez pas pendant longtemps.

MODE D'EMPLOI WITUNE KORG

Manuel d'utilisation

E F G S 2

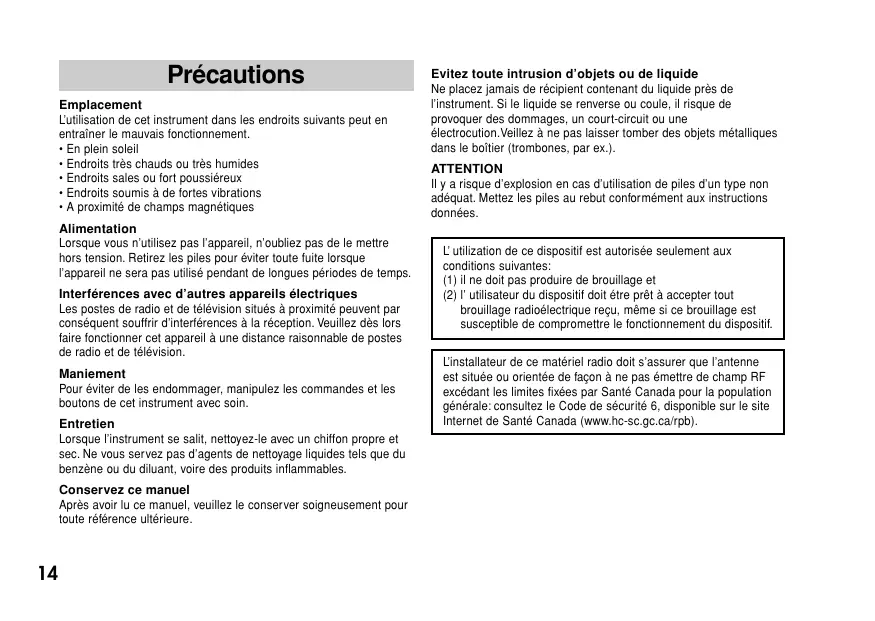

Localisation

Conforme au Règlement Canadien NMB-003 classe B.

L'utilisation de cet instrument dans les endroits suivants peut en entrainer le mauvais fonctionnement.

• En plein soleil
• Endroits très chauds ou très humides Endroits sales ou fort poussiéreux
• Endroits soumis à de fortes vibrations

Alimentation

Lorsque vous n'utilisez pas l'appareil, n'oubliez de le mettre hors tension. Retirez les piles pour éviter toute décharge lorsque l'appareil ne sera pas utilisé pendant de longues périodes de temps.

Interférences avec d'autres appareils électriques

Les postes de radio et de télévision situés à proximité peuvent par conséquent souffrir d'interférences à la réception. Veuillez donc faire fonctionner cet appareil à une distance raisonnable de postes de radio et de télévision.

Maniement

Pour éviter de les endommager, manipulez les commandes et les boutons de cet instrument avec soin.

Entretien

Lorsque l'instrument se salit, nettoyez-le avec un chiffon propre et sec. Ne vous servez pas d'agents de nettoyage liquides tels que du benzène ou du diluant, voire des produits inflammables.

Conservation manuel

Après avoir lu ce manuel, veillez le conserver soigneusement pour toute référence ultérieure.

Évitez toute intrusion d'objets ou de liquide

Ne place jamais de récipient contenant du liquide près de l'instrument. Si le liquide se renverse ou coule, il risque de provoquer des dommages, un court-circuit ou une électrocution. Veillez à ne pas laisser tomber des objets métalliques dans le boîtier (trombones, par ex.).

Attention

Il y a risque d'explosion en cas d'utilisation de piles d'un type non adaptat. Mettez les piles au rebut conformément aux instructions données.

L'utilisation de ce dispositif est autorisée seulement aux conditions suivantes:

(1) il ne doit pas produire de brouillage et (2) l'utilisateur du dispositif doit être préparé à accepter tout brouillage radioélectrique reçu, même si ce brouillage est susceptible de compromettre le fonctionnement du dispositif.

L'installateur de ce matériel radio doit s'assurer que l'antenne est située ou orientée de façon à ne pas émettre de champ RF excédant les limites fixées par Santé Canada pour la population générale : consultez le Code de sécurité 6, disponible sur le site Internet de Santé Canada (www.hc-sc.gc.ca/rpb).

Déclaration de conformité aux directives de l'union européenne

Korg Inc. déclare par la présente que le produit est conforme aux exigences de la directive 1999/5/CE.

Veuillez consulter la Déclaration de conformité (DoC) à la directive 1999/5/CE dans le mode d'emploi de ce produit, disponible sur le site Internet de Korg (www.korg.com).

Note concernant les dispositions (seulement EU)

Quand un symbole avec une poubelle barrée d'une croix apparait sur le produit, le mode d'emploi, les piles ou le pack de piles, cela signifie que ce produit, manuel ou piles doit être déposé chez un représentant compétent, et non pas dans une poubelle ou toute autre déchetterie conventionnelle. Disposer de cette manière prévient les dommages pour la santé humaine et les dommages potentiels pour l'environnement. La bonne méthode d'élimination dépendra des lois et règlements applicables dans voire

localité, s'il vous plaît, contactez votre organisme administratif pour plus de détails. Si la pile contient des métaux lourds au-delà du seuil réglementé, un symbole chimique est affiché en dessous du symbole de la poubelle barrée d'une croix sur la pile ou le pack de piles.

Remarque importante pour les clients

Ce produit a été fabriqué suivant des specifications sévères et des besoins en tension applicables dans le pays où ce produit doit être utilisé. Si vous avez acheté ce produit via l'internet, par vente par correspondance ou/et vente par téléphone, vous devez vérifier que ce produit est bien utilisé dans le pays où vous résidez.

ATTENTION: L'utilisation de ce produit dans un pays autre que celui pour lequel il a été conçu peut être dangereuse et annulera la garantie du fabricant ou du distributeur. Conservez bien notre récépissée qui est la preuve de votre achat, faute de quoi votre produit ne risque de ne plus être couvert par la garantie du fabricant ou du distributeur.

Merci d'avoir choisi l'accordeur sans fil Wi-Tune de Korg. Afin d'exploiter au mieux toutes les possibilités de votre nouvel accordeur, veuillez lire attentivement ce manuel.

Avant d'insérer ou de remplacer les piles de votre Accordeur ou Transmetteur, mettez le transmetteur ET l'accordeur hors tension. Les piles fournies sont destinées à vérifier le fonctionnement du dispositif et ont une durée de vie assez brève.

Si les piles du Accordeur ou du Transmetteur s'épuisent, le témoin d'épuisement des piles apparait sur l'écran LCD du Accordeur. Les deux appareils continuent à fonctionner un certain temps mais l'accordage peut manquer de précision. Remplacez les anciennes piles par des nouvelles aussi vite que possible.

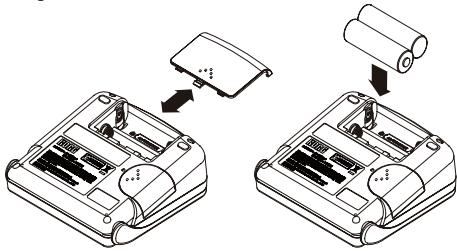

Installation des piles dans le accordeur

1. Appuyez doucement sur le couvercle du compartiment à piles situé à l'arrière du Accordeur et faites-le glisser pour le retirer.
2. Orientez convenablement les piles et insérez-les dans le produit. (piles alcalines recommandées)

1. Refermez le couvercle du compartiment à piles du Accordeur.

Ne chargez jamais une pile alcaline.

Installation de la pile dans le transmetteur

Piles CR2032 compatibles avec le Transmetteur Piles CR2032 fabriquées par Panasonic

1. Retirez le clip fixé au Transmetteur puis appuyez doucement sur le couvercle du compartiment à pile à l'arrière du Transmetteur et faites-le glisser pour le retirer.
2. Orientez convenablement la pile et insérez-la dans le dispositif.

1. Replacez le couvercle du compartiment à pile du Transmetteur.

Fixer et retirer le clip/la lanière du transmetteur

Insérez le clip ou la lanière dans la fente de fixation pour clip sur le Transmetteur et insérez le clip ou la lanière jusqu'au bout. Veillez à l'insérer dans le bon sens.

Pour retirer le clip ou la lanière, maintenez les côtes droit et gauche du clip ou de la lanière puis extrayez-le/la du Transmetteur.

Lors de la fixation du clip, ne touchez pas les connecteurs du Transmetteur. Ne tirez pas sur le clip en le tenant par la pince. Faute de quoi, le clip ou la lanière risque de rompre. Quand vous fixez le clip ou la lanière, veillez à l'insérer à fond jusqu'à ce qu'il (elle) soit bloqué(e) et vérifiez qu'il (elle) est bien fixé(e).

Installation du transmetteur sur votre instrument de musique

Le Wi-Tune mesure la hauteur d'une note produite par un instrument de musique en détectant les vibrations produites par l'instrument. Ces vibrations sont captées par le Transmetteur et transmises sans fil au Accordeur. Cependant, selon l'endroit où le Transmetteur est fixé à l'instrument, les vibrations peuvent être mal captées. Dans ce cas, changez l'emplacement du Transmetteur pour capter ces vibrations.

Le Transmetteur peut être attaché à des instruments de la famille des bois, des cuivres ou des cordes. Avec certains instruments, comme un saxophone, vous pouvez fixer le Transmetteur à une sangle ou à un autre élément vibrant au lieu de l'attacher à l'instrument même.

Voyez les exemples de fixations illustrés.

Quand vous fixez le Transmetteur à l'instrument ou quand vous l'en détachez, maniez-le avec douceur. Si vous laissez le Transmetteur fixe longtemps à l'instrument, ce dernier risque d'en porter la trace. Si vous exercez une force excessive sur le Transmetteur ou le clip, vous risquez de l'endommager.

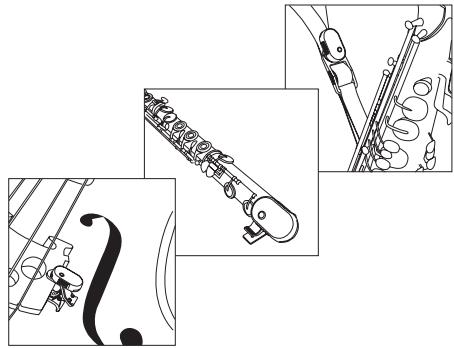

Exemples de positions de fixation du Transmetteur

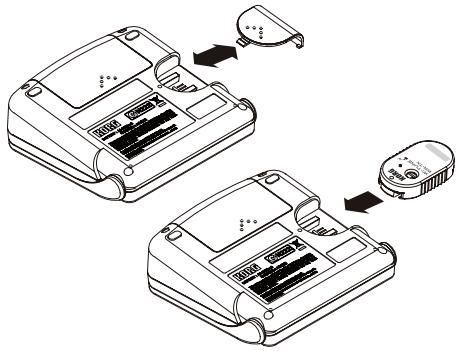

Réglage d'identification après le remplacement du transmetteur

Les données d'identification sont partagées par le Accordeur et le Transmetteur. Cette identification évite tout brouillage du signal durant la communication sans fil.

Le Accordeur et le Transmetteur fournis avec cet ensemble Wi-Tune ont reçu des données d'identification en usine.

Si vous utilisez un autre Transmetteur que celui fourni avec cet ensemble, régalez les données d'identification en fonction de ce Transmetteur.

1. Appuyez doucement sur le couvercle situé sur le côté droit du accordeur et faites-le glisser pour le retirer.
2. Insérez le Transmetteur dans le Accordeur pour brancher le Transmetteur au connecteur du Accordeur.
3. Mettez le Transmetteur et le Accordeur sous tension.

Note : Vous pouvez effectuer cette opération quand les deux dispositifs sont sous tension.

Quand la transmission de données d'identification du Transmetteur au Accordeur est terminée, le témoin ID s'allume sur l'écran LCD.

4. Après la transmission des données d'identification, extrayez le transmetteur du accordeur.

Le témoin ID disparaît de l'écran LCD.

Si vous utilisez plusieurs dispositifs WiTune au même endroit, il peut arriver que l'accordeur ne détecte pas le bon instrument ou que la note affichée soit incorrecte. Dans ce cas, régalez l'identification pour rétablir la communication entre le Transmetteur et le Accordeur.

Si aucun signal n'est produit durant 20 minutes alors que le Transmetteur est sous tension ou si le Transmetteur et le Accordeur ne parviennent pas à communiquer l'un avec l'autre dans les deux minutes, l'alimentation est automatiquement coupée.

Mise sous/hors tension

1. Appuyez sur le bouton [POWER] du Accordeur et du Transmetteur pour les mettre sous/hors tension.

Si aucun signal n'est produit durant 20 minutes alors que le Accordeur est sous tension, l'alimentation est automatiquement coupée.

Rétroéclairage

1. Appuyez sur le bouton [BACK LIGHT]. Le rétroéclairage de l'écran LCD s'allume.

Chaque pression sur le bouton [BACK LIGHT] allume et éteint alternativement le rétroéclairage de l'écran LCD.

Accordage sans fil

Quand le Accordeur et le Transmetteur sont sous tension et la communication établie, le micro interne du Accordeur s'éteint et vous permet d'utiliser la communication sans fil. Le témoin de communication sans fil apparait à l'écran LCD.

Accordage avec le micro intégré

Vous pouvez utiliser le micro interne du Accordeur en ne mettant que le Accordeur sous tension. Le témoin MIC apparait à l'écran LCD.

Quand vous êtes en mode d'accordage sans fil, le Accordeur maintient ce mode même s'il ne reçoit pas de signal parce que le Transmetteur est éteint, parce que la pile du Transmetteur est usée ou parce que le Transmetteur est placé hors de portée de communication. Pour faire passer le Accordeur en mode d'accordage par micro, mettez le Accordeur et le Transmetteur hors tension puis remettez uniquement le Accordeur sous tension.

Mode visuel

Le mode visuel vous permet d'accorder votre instrument en vous référant au vumètre et en utilisant le Transmetteur ou le micro interne du Accordeur. Ce mode vous permet d'accorder l'instrument sans fil ou en utilisant le micro interne du Accordeur.

1. Appuyez sur le bouton [CALIB UP] ou [CALIB DOWN] pour sélectionner le diapason.

Vous pouvez régler le diapason par paliers de 1Hz sur une plage comprise entre 410Hz et 480Hz.

1. Jouez une seule note sur l'instrument à accorder.

Le Accordeur affiche alors le nom de la note dont la hauteur se rapproche le plus de celle de la note jouée. Accordez votre instrument jusqu'à ce que le Accordeur affiche la note voulue.

1. Jouez une note sur l'instrument et accordez-la jusqu'à ce que le guide d'accordage (le centre du vumètre) s'allume.

Quand vous utilisez le micro interne du Accordeur pour l'accordage, veillez à ce que le micro ne capte que le son de l'instrument à accorder.

2 Une note comportant de nombreuses harmoniques ou ayant une chute rapide peut ne pas être mesurable (c'est parfois le cas pour les notes situées aux extrémités grave et aiguë du piano, par exemple).

Si vous souhaitez que l'accord soit décalé d'une tierce majeure pure ou d'une tierce mineure pure par rapport à une note donnée, accordez l'instrument pour que l'aiguille du vumètre indique la marque de la tierce majeure ou mineure pure.

Si, par exemple, vous souhaitez décaler la note A (La, 0 cent) d'une tierce majeure pure, accordez d'abord votre instrument pour afficher la note C#, puis poursuivez l'accordage pour amener l'aiguille sur la flèche (-13,7 cents) située à gauche du centre. Si, par contre, vous souhaitez décaler la note A (La, 0 cent) d'une tierce mineure pure, accordez d'abord votre instrument pour afficher la note C, puis poursuivez l'accordage pour amener l'aiguille sur la flèche (+15,6 cents) située à droite du centre.

Mode auditif

Ce mode vous permet d'accorder votre instrument en vous servant du diapason (son produit par l'oscillateur à la hauteur de référence et émis par le haut-parleur du accordeur).

1. Appuyez sur le bouton [SOUND] pour passer en mode auditif.
2. Appuyez sur le bouton [SOUND UP] ou [SOUND DOWN] pour désirer la note que vous pouvez obtenir.

Vous pouvez sélectionner une note sur la plaque allant de C4 (261,63Hz) à C5 (523,25Hz).

1. Accordez votre instrument en vous servant du son du diapason produit par l'oscillateur et émis par le haut-parleur du accordeur.
2. Pour quitter le mode auditif, appuyez sur le bouton [SOUND].

Fiche technique

Température de Fonctionnement:	0 ~ +40°C (non-condensation)
Tempérament:	Tempérament égal
Plage de mesure:	A0 (27,50Hz) ~ C8 (4186,01Hz)
Hauteur de référence:	C4 (261,63Hz) ~ C5 (523,25Hz); une octave
Mode d'accordage:	Mode visuel (AUTO), Mode auditif (MANUAL)
Plage de calibrage du diapason:	A4= 410 ~ 480Hz (par palier de 1Hz)
Précision de la mesure:	±1cent
Précision du son:	±1,5cents
Système sans fil:	Bande de 2,4GHz
Haut-parleur:	Dynamique (ø23mm)
Alimentation:	Accordeur; Piles AA (x 2) = 3V (piles alcalines recommandées)
	Transmetteur; Piles CR2032 fabriquées par Panasonic
Dimensions (L x H x P):	Accordeur; 100 x 99 x 34mm
	Transmetteur; 27 x 45 x 10mm
	Clip normal (WR-01); 56 x 22 x 47mm
	Petit clip (WR-01); 44 x 17 x 24mm
	Lanière (WR-01S); Longueur Approximativement 50cm
	Largeur maximale Approximativement 40mm
Poids:	Accordeur; 204g (piles comprises)
	Transmetteur; 11g (piles comprises)
	Clip normal (WR-01); 11g
	Petit clip (WR-01); 5g
	Lanière (WR-01S); Approximativement 65g

Accordeur; environ 45 heures (en mode d'accordage sans fil avec rétroéclairage)

Transmetteur; environ 25heures (entree en continu d'un La4)

Accessoires:

Mode d'emploi; Piles AA (x2) et pile au lithium CR2032 (3V) (x1) destinées à vérifier le fonctionnement de l'appareil; Clip normal (WR-01), Petit clip (WR-01) ou la nière (WR-01S) pour fixation sur un instrument de musique.

• Les caractéristiques et l'aspect du produit sont susceptibles d'être modifiés sans avis préalable en vue d'une amélioration.
