Type de produit	Meuleuse angulaire
Caractéristiques techniques principales	Meuleuse d'un diamètre de disque de 125 mm
Alimentation électrique	230 V
Dimensions approximatives	Longueur : 300 mm, Largeur : 140 mm, Hauteur : 100 mm
Poids	1,8 kg
Compatibilités	Disques de meulage et de découpe de 125 mm
Tension	230 V
Puissance	840 W
Fonctions principales	Meulage, découpe, polissage
Entretien et nettoyage	Nettoyer régulièrement les grilles d'aération et vérifier l'état des balais
Pièces détachées et réparabilité	Disponibilité de pièces détachées chez les revendeurs agréés
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation
Informations générales utiles	Garantie de 1 an, poids léger pour une utilisation prolongée

FOIRE AUX QUESTIONS - 9557NB MAKITA

Comment changer le disque de la meuleuse MAKITA 9557NB ?

Pour changer le disque, débranchez la meuleuse, utilisez la clé de service pour desserrer l'écrou de fixation, retirez l'ancien disque et remplacez-le par le nouveau. Serrez l'écrou à l'aide de la clé.

Pourquoi ma meuleuse ne démarre-t-elle pas ?

Vérifiez que la meuleuse est correctement branchée, que le cordon d'alimentation n'est pas endommagé et que l'interrupteur fonctionne. Si le problème persiste, il peut être nécessaire de contacter un technicien.

Comment nettoyer la meuleuse MAKITA 9557NB ?

Débranchez la meuleuse et utilisez un chiffon sec pour nettoyer l'extérieur. Évitez d'utiliser de l'eau ou des produits chimiques. Pour l'intérieur, un souffleur d'air peut être utilisé pour enlever la poussière.

Quel type de disque dois-je utiliser avec la MAKITA 9557NB ?

La meuleuse est compatible avec des disques de 125 mm de diamètre. Choisissez le type de disque en fonction de la matière à travailler (disque à tronçonner, disque à ébarber, etc.).

Comment régler la vitesse de la meuleuse ?

La MAKITA 9557NB n'a pas de réglage de vitesse variable. Elle fonctionne à une vitesse fixe de 11 000 tr/min. Assurez-vous d'utiliser le disque approprié pour votre application.

Y a-t-il des précautions de sécurité à prendre lors de l'utilisation de la meuleuse ?

Oui, portez toujours des lunettes de protection, des gants et un masque anti-poussière. Assurez-vous également de travailler dans un espace bien ventilé et de ne pas porter de vêtements amples.

Que faire si la meuleuse surchauffe pendant l'utilisation ?

Si la meuleuse surchauffe, arrêtez l'appareil immédiatement et laissez-le refroidir. Vérifiez que le disque n'est pas obstrué et que vous ne forcez pas l'outil. Assurez-vous également que l'aération n'est pas bloquée.

La meuleuse vibre-t-elle anormalement, que faire ?

Des vibrations excessives peuvent indiquer un disque mal monté ou endommagé. Vérifiez le montage du disque et remplacez-le si nécessaire. Assurez-vous également que la machine est en bon état.

Où puis-je trouver des pièces de rechange pour la MAKITA 9557NB ?

Les pièces de rechange peuvent être trouvées chez les revendeurs Makita agréés ou sur le site officiel de Makita. Assurez-vous de fournir le numéro de modèle pour obtenir les bonnes pièces.

La garantie couvre-t-elle les problèmes de la meuleuse ?

Oui, la garantie de la MAKITA 9557NB couvre les défauts de fabrication. Conservez votre preuve d'achat et contactez le service client Makita pour toute réclamation sous garantie.

MODE D'EMPLOI 9557NB MAKITA

GB Angle Grinding	Instruction Manual
F Meuleuse d'angle	Manuel d'instructions
D Winkelschleifer	Betriebsanleitung
I Smerigliatrice angolare	Istruzioni per l'uso
NL Haakse slijpmachine	Gebruiksaanwijzing
E Amoladora	Manual de instrucciones
P Rebarbadora	Manual de instruções
DK Vinkelsliber	Brugsanvisning
S Vinkelslipmaskin	Bruksanvisning
N Vinkelsliper	Bruksanvisning
SF Kulmahiomakone	Käytöohje
GR Γωνιακός Λειαντήρας	Οδηγίες χρήσεως

9556NB

9557NB

9558NB

Nous donnons ci-dessous les symboles utilisés pour l'outil. Assurez-vous que vous en avez bien compris la signification avant d'utiliser l'outil.

Symbole

1 Blocage de l'arbre

6 Contre-écrou

10 Blocage de l'arbre

2 Levier de l'interrupteur

7 Meule à moyeu déporté/multi-

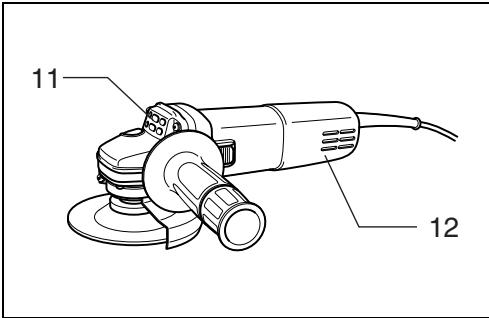

Sortie d'air

3 Carter de meule

disque

12 Entrée d'air

4 Vis 8 Flaque interieur 5 Boitier d'engrenage 9 Clé à contre-écrou

SPECIFICATIONS

Modèle	9556NB	9557NB	9558NB
Diamètre de la meule à moyeu déported	100 mm	115 mm	125 mm
Filetage de l'arbre	M10	M14	M14
Vitesse à vide (min-1)	11 000	11 000	11 000
Longueur totale	271 mm	271 mm	271 mm
Poids net	1,6 kg	1,6 kg	1,6 kg
Catégorie de sécurité	/II	/II	/II

• Etant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.
• Note : Les spécifications peuvent varier selon les pays.

Utilisations

L'outil est conçu pour la coupe, le meulage et le ponçage des matériaux de métal et de pierre, sans utilisation d'eau.

Alimentation

L'outil ne devra être raccordé qu'à une alimentation de la même tension que celle qui figure sur la plaque signalétique, et il ne pourra fonctionner que sur un courant secteur monophasé. Ralenti avec une double isolation, il est conforme à la réglementation européenne et peut de ce fait être alimenté sans mise à la terre.

Consignes de sécurité

Pour votre propre sécurité, reportez-vous aux consignes de sécurité qui accompagnent l'outil.

Consignes de sécurité additionnelles pour l'outil

1. Portez toujours des lunettes de protection et des protections d'oreilles. Il est également recommandé de porter d'autres dispositifs de protection tels qu'un masque à poussière, des gants, un casque protecteur et un tablier de travail.
2. Assurez-vous toujours que l'outil est hors tension et débranché avant d'effectuer tout travail sur l'outil.
3. Laissez les protections en place.
4. N'utilisez que des disques dont la vitesse maximale d'opération est au moins aussi élevée que l'indication "No Load RPM" (t/min à vide) inscrite sur la plaque-marque de l'outil. Lors de l'utilisation d'une meule à découvert, assurez-vous qu'elle est armée de fibre de verre.
5. Avant l'utilisation, vérifie soigneusement la présence de fissures ou de dommages sur le disque. Remplacez immidiatement tout disque fissure(e) ou endommagé(e).
6. Suivez les instructions du fabricant pour un montage ajusté et une utilisation appropriée des disques. Manipulez et rangez les disques soigneusement.
7. N'utilise pas de bagues de réduction ou d'adaptateurs pour les roues de ponçage dont le trou central est grand.
8. N'utilise que les flasques spécifiés pour cet outil.
9. Veillez à ne pas endommager l'arbre, le flasque (tout particulièrement la surface d'installation) ou l'écrou de sûreté. L'endommagement de ces pièces peut causer le bris du disque.
10. Dans le cas des outils conçus pour les disques à trou filtré, assurez-vous que la longueur du filtre du disque correspond à celle de l'arbre.
11. Avant d'utiliser l'outil sur la pièce à travailler, procédez à un test en faisant tourner l'outil dans un endroit sûr à sa vitesse à vide maximum pendant au moins 30 secondes. Arrêtez-le immédiatement en cas de vibration ou de rotation déséquilibrée indiquant la possibilité d'une mauvaise installation ou d'un disque mal équilibré. Vérifiez l'outil pour identifier la cause.
12. Vérifiez que la pièce à travailler est correctement supportée.
13. Tenez l'outil fermement.
14. Gardez les mains éloignées des pièces en rotation.
15. Assurez-vous que le disque n'entre pas en contact avec la pièce à travailler avant de mettre l'interrupteur sous tension.
16. Utilisez la face du disque spécifique pour effectuer le meulage.
17. N'utilise pas de disque de découpage pour l'aiguisage latéral.
18. Prenez garde aux étincelles. Tenez l'outil de telle sorte que les étincelles ne jaillissent pas vers vous, vers quelqu'un d'autre ou vers un matériel inflammable.
19. N'oubliez pas que le disque continue de tourner une fois l'outil éteint.
20. Ne touchez pas la pièce immédiatement après l'opération; elle peut être extrêmement chaude et brûler votre peau.
21. Placez l'outil de telle sorte que le cordon d'alimentation demeure en tout temps derrière pendant l'utilisation.
22. Si le lieu de travail est extrémement chaud et humide, ou fortement pollué de poussières conductrices, utilisez un disjoncteur (30 mA) pour assurer la sécurité de l'utilisateur.
23. N'utilisez l'appareil avec aucun matériel contenant de l'amiant.
24. N'utilisez pas d'eau ou de lubrifiant à meulage.
25. Vérifiez que les ouvertures de ventilation sont dégagées lorsque vous travaillez dans des conditions poussiéreuses. S'il devient nécessaire de retirer la poussière accumulée, débranchez d'abord l'outil de l'alimentation secteur, et prenez garde d'endommager les pièces internes (utilisez un objet non métallique pour retirer la poussière).
26. Lorsque vous utilisez une meule à tronçonner, travaillez toujours avec le carter de collecte des poussières exigé par la réglementation locale.
27. Aucune pression latérale ne doit être appliquée sur le disque pendant la coupe.

Attention :

• Assurez-vous toujours que l'outil est hors tension et débranché avant de l'ajuster ou de vérifier son fonctionnement.

Attention :

• N'active jamais le blocage de l'arbre alors que l'axe rouge. Vous pourriez endommager l'outil.

Appuyez sur le blocage de l'arbre pour empêcher l'axe de tourner lors de l'installation ou du retrait des accessoires.

Attention :

• Avant de brancher l'outil, assurez-vous toujours que l'interrupteur à glissière fonctionne correctement et revient en position "OFF" (arrêt) lorsque la partie arrière de l'interrupteur à glissière est enfoncée.

Pour permettre l'outil en marche, faites glisser l'interrupteur à glissière vers la position "I" (marche). Pour une utilisation continue, appuyez sur la partie avant de l'interrupteur à glissière pour le verrouiller.

Pour arrêter l'outil, appuyez sur la partie arrière de l'interrupteur à glissière, puis faites-le glisser vers la position "O" (arrêt).

Attention :

• Avant d'effectuer toute intervention sur l'outil, assurez-vous toujours qu'il est hors tension et débranché.

Attention :

• Avant d'utiliser l'outil, assurez-vous toujours que la poignée latérale est installée de façon sûre.

Vissez la poignée latérale à fond sur la position prévue à cet effet sur l'outil, comme illustré sur la figure.

Attention :

• Le carter de meule doit être ajusté sur l'outil de sorte que la partie de la meule qui se trouve du côté de l'utilisateur soit toujours recouverte par le carter.

Montez le carter de meule en alignant la partie saillante de la bande du carter sur l'entaille du boîtier d'engrenage. Faites ensuite tourner le carter de meule sur 180 degrés. Assurez-vous d'avoir serré la vis fermement.

Pour retirer le carter de meule, suivez la procédure d'installation en ordre inverse.

Installation ou retrait de la meule à moyeu déporté ou du multidisque

Montez le flasque interieur sur l'axe. Ajustez la meule/le disque sur le flasque interieur et vissez le contre-écrou sur l'axe. (Fig. 6)

Pour serrer le contre-écrou, appuyez fermement sur le blocage de l'arbre pour empêcher l'axe de tourner, puis utilisez la clé à contre-écrou pour serrer fermement dans le sens des aiguilles d'une montre.

Pour retirer la meule, suivez la procédure d'installation en ordre inverse. (Fig. 7)

Avertissement :

Activez uniquement le blocage de l'arbre lorsque l'axe ne rouge pas.

Avertissement :

• Il n'est jamais nécessaire de forcer l'outil. Le poids de l'outil lui-même suffit à assurer une pression adéquate. En forçant l'outil ou en appliquant une pression excessive dessus, vous courez le risque dangereux de casser la meule.
• Remplacez TOUJOURS la meule si vous échappez l'outil pendant le meulage.
• Ne frappez JAMAIS le disque de meulage ou la meule contre la pierre à travailler.
• Évitez que la meule sautille ou accroche, tout spécialement lorsque vous travaillez dans les coins, sur les bords tranchants, etc. Cela peut causer une perte de contrôle et un choc en retour.
• N'utilise JAMAIS cet outil avec des lames à bois et autres lames de scie. Les lames de ce type sautent fréquemment lorsqu'elles sont utilisées sur une meuleuse et risquent d'entraîner une perte de contrôle pouvant causer des blessures.

Attention :

• Après l'utilisation, mettez toujours l'outil hors tension et attendez l'arrêt complet de la meule avant de déposer l'outil.

Meulage et sablage (fig. 8)

Tenez TOUJOURS l'outil fermement en posant une main sur le carter et l'autre main sur le manche latéral. Mettez l'outil en marche puis posez la meule ou le disque sur la pièce à travailler.

En général, vous nevez maintenir le bord de la meule ou du disque sur un angle d'environ 15 degrés par rapport à la surface de la pièce à travailler.

Pendant la période de rodage d'une meule neuve, ne faites pas avancer la meuleuse dans le sens B, sinon elle risque de couper la pièce à travailler. Une fois le tranchant de la meule rodé, la meule peut être utilisée dans les sens A et B.

Avertissement :

Assurez-vous toujours que l'outil est hors tension et débranché avant d'y effectuer tout travail d'inspection ou d'entretien.

L'outil et ses orifices d'aération doivent être maintenus propres. Nettoyez les orifices d'aération de l'outil régulièrement ou chaque fois qu'ils se bouchent. (Fig. 9)

Pour assurer la Sécurité et la Fiabilité du produit, les réparations, l'entretien ou les réglages doivent être effectués par un centre d'entretien Makita agréé, au moyen des pièces de rechange Makita.

Attention :

• Ces accessoires ou pièces complémentaires sont recommandés pour l'utilisation avec l'outil Makita spécifique dans ce mode d'emploi. L'utilisation de tout autre accessoire ou pièce peut comporter un risque de blessure. N'utilisez les accessoires ou pièces qu'aux fins mentionnées dans le présent mode d'emploi.

Si vous désirez obtenir plus de détails concernant ces accessoires, veuillez contacter le centre de service après-vente Makita le plus proche.

• Carter de meule (capot protecteur de la meule)
• Flaque intérieure
• Meules à moyeu déporté
• Contre-écrou (pour meule à moyeu déporté) Plateau en caoutchouc Disques abrasifs
• Contre-écrou (pour disque abrasif)
• Clé à contre-écrou Brosse coupe métallique Brosse métallique à biseau 85
• Poignée latérale Carter de collecte des poussières

Nous déclarons sous notre entière responsabilité que ce produit est conforme aux normes des documents standardisés suivants,

EN50144, EN55014, EN61000

conformément aux Directives du Conseil, 73/23/CEE, 89/336/CEE et 98/37/CE.

Bruit et vibrations

Le niveau de pression sonore pondéré type A est de 84 dB (A).

Le niveau de bruit en fonctionnement peut dépasser 85 dB (A).

• Porter des protecteurs anti-bruit. -

L'accelération pondérée ne dépasse pas 2,5m / s²

Ces valeurs ont été obtenues selon EN50144.
