BCL182 - Batterie MAKITA - Notice d'utilisation et mode d'emploi gratuit

MODE D'EMPLOI BCL182 MAKITA

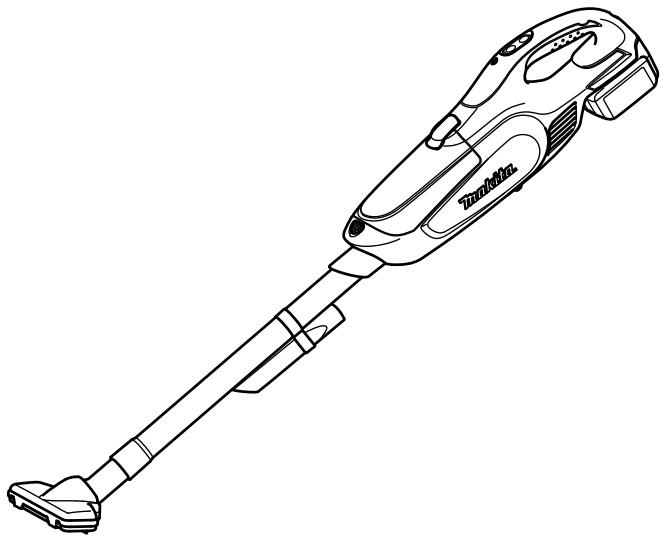

Aspirateur sans fil Manuel d’instructions

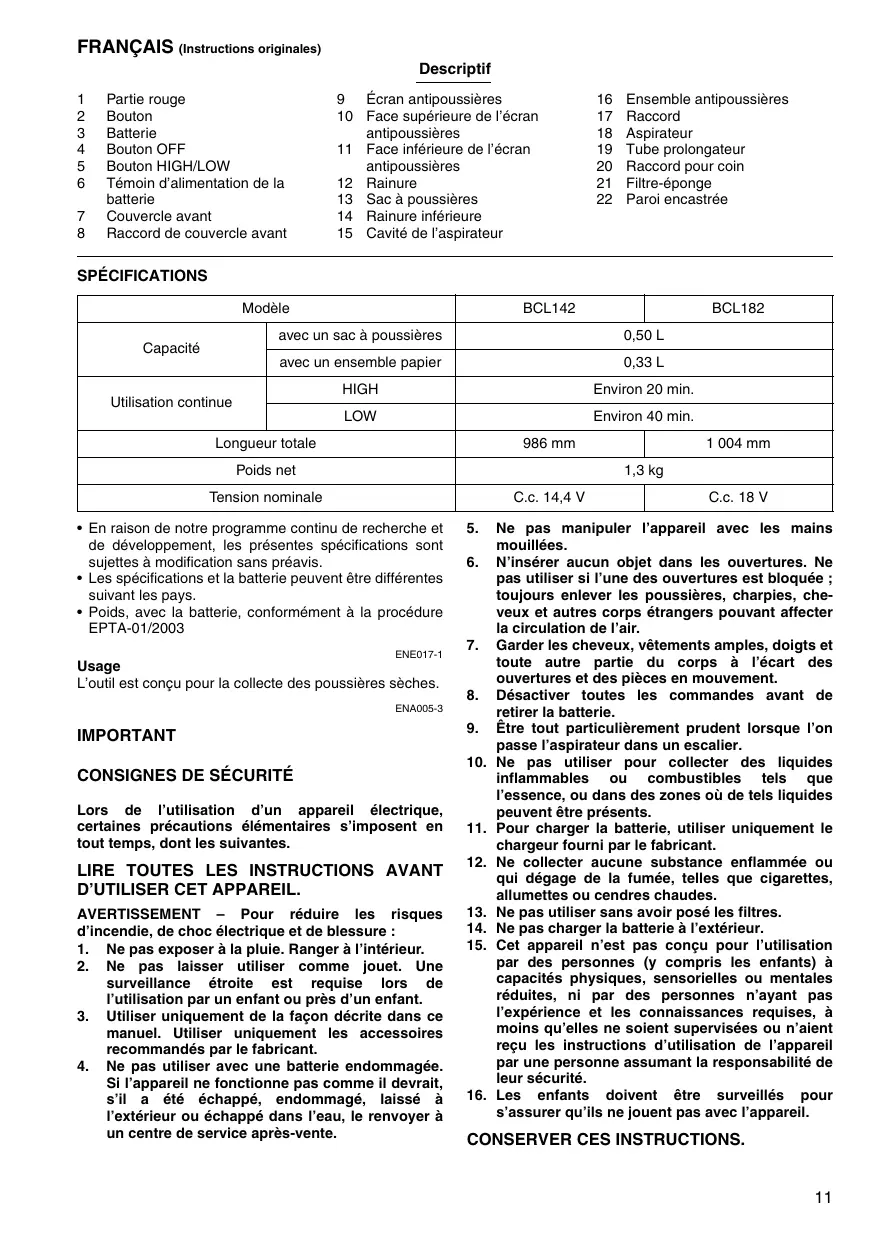

Partie rouge Bouton Batterie Bouton OFF Bouton HIGH/LOW Témoin d’alimentation de la batterie Couvercle avant Raccord de couvercle avant 9 Écran antipoussières 10 Face supérieure de l’écran antipoussières 11 Face inférieure de l’écran antipoussières 12 Rainure 13 Sac à poussières 14 Rainure inférieure 15 Cavité de l’aspirateur

Ensemble antipoussières Raccord Aspirateur Tube prolongateur Raccord pour coin Filtre-éponge Paroi encastrée SPÉCIFICATIONS Modèle BCL142 avec un sac à poussières BCL182 0,50 L Capacité avec un ensemble papier 0,33 L HIGH Environ 20 min. Utilisation continue LOW Environ 40 min. Longueur totale 986 mm Poids net 1 004 mm 1,3 kg Tension nominale C.c. 14,4 V

• En raison de notre programme continu de recherche et de développement, les présentes spécifications sont sujettes à modification sans préavis.
• Les spécifications et la batterie peuvent être différentes suivant les pays.
• Poids, avec la batterie, conformément à la procédure EPTA-01/2003 ENE017-1 Usage L’outil est conçu pour la collecte des poussières sèches.

Lors de l’utilisation d’un appareil électrique, certaines précautions élémentaires s’imposent en tout temps, dont les suivantes.

LIRE TOUTES LES INSTRUCTIONS AVANT

D’UTILISER CET APPAREIL. AVERTISSEMENT – Pour réduire les risques d’incendie, de choc électrique et de blessure :

1. Ne pas exposer à la pluie. Ranger à l’intérieur.

2. Ne pas laisser utiliser comme jouet. Une

surveillance étroite est requise lors de l’utilisation par un enfant ou près d’un enfant.

3. Utiliser uniquement de la façon décrite dans ce

manuel. Utiliser uniquement les accessoires recommandés par le fabricant.

4. Ne pas utiliser avec une batterie endommagée.

Si l’appareil ne fonctionne pas comme il devrait, s’il a été échappé, endommagé, laissé à l’extérieur ou échappé dans l’eau, le renvoyer à un centre de service après-vente.

C.c. 18 V Ne pas manipuler l’appareil avec les mains mouillées. N’insérer aucun objet dans les ouvertures. Ne pas utiliser si l’une des ouvertures est bloquée ; toujours enlever les poussières, charpies, cheveux et autres corps étrangers pouvant affecter la circulation de l’air. Garder les cheveux, vêtements amples, doigts et toute autre partie du corps à l’écart des ouvertures et des pièces en mouvement. Désactiver toutes les commandes avant de retirer la batterie. Être tout particulièrement prudent lorsque l’on passe l’aspirateur dans un escalier. Ne pas utiliser pour collecter des liquides inflammables ou combustibles tels que l’essence, ou dans des zones où de tels liquides peuvent être présents. Pour charger la batterie, utiliser uniquement le chargeur fourni par le fabricant. Ne collecter aucune substance enflammée ou qui dégage de la fumée, telles que cigarettes, allumettes ou cendres chaudes. Ne pas utiliser sans avoir posé les filtres. Ne pas charger la batterie à l’extérieur. Cet appareil n’est pas conçu pour l’utilisation par des personnes (y compris les enfants) à capacités physiques, sensorielles ou mentales réduites, ni par des personnes n’ayant pas l’expérience et les connaissances requises, à moins qu’elles ne soient supervisées ou n’aient reçu les instructions d’utilisation de l’appareil par une personne assumant la responsabilité de leur sécurité. Les enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec l’appareil. CONSERVER CES INSTRUCTIONS.

Cet appareil est conçu pour l’utilisation à l’intérieur. ENB114-2

Lire attentivement ce manuel d’instructions et celui du chargeur avant l’utilisation. Ne pas collecter les matériaux suivants : – Matériaux chauds tels que cigarettes allumées, étincelles ou poussières de métal générées par le meulage ou la coupe du métal – Matériaux inflammables tels que l’essence, les diluants, la benzine, le kérosène et la peinture – Matériaux explosifs tels que nitroglycérine – Matériaux inflammables tels que l’aluminium, le zinc, le magnésium, le titane, le phosphore et le celluloïd – Saletés mouillées, eau, huile, etc. – Pièces dures à bords tranchants, telles que copeaux de bois, pièces de métal, pierres, verres, clous, broches et lames de rasoir – Poudres telles que ciment en poudre ou encre en poudre – Poussière conductrice telle que poussière de métal ou de carbone – Particules fines telles que la poussière de ciment La collecte de tels matériaux peut causer un incendie, une blessure ou des dommages à la propriété. Cesser immédiatement l’utilisation en cas d’anomalie. Si l’aspirateur est échappé ou heurté, vérifier attentivement l’absence de fissures ou de dommages avant l’utilisation. Ne pas approcher des fourneaux ou autres sources de chaleur. Ne pas bloquer les orifices d’entrée ou de sortie d’air. CONSERVER CES INSTRUCTIONS.

(2) Évitez de ranger la batterie dans un conteneur avec d’autres objets métalliques, par exemple des clous, des pièces de monnaie, etc. (3) N’exposez pas la batterie à l’eau ou à la pluie. Un court-circuit de la batterie pourrait provoquer un fort courant, une surchauffe, parfois des brûlures et même une panne. Ne rangez pas l’outil ou la batterie dans des endroits où la température risque d’atteindre ou de dépasser 50°C. Ne jetez pas la batterie au feu même si elle est sérieusement endommagée ou complètement épuisée. La batterie peut exploser au contact du feu. Prenez garde d’échapper ou de heurter la batterie. N’utilisez pas la batterie si elle est abîmée. CONSERVEZ CES INSTRUCTIONS. Conseils pour assurer la durée de vie optimale de la batterie

Rechargez la batterie avant qu’elle ne soit complètement déchargée. Arrêtez toujours l’outil et rechargez la batterie quand vous remarquez que la puissance de l’outil diminue. Ne rechargez jamais une batterie complètement chargée. La surcharge réduit la durée de service de la batterie. Chargez la batterie alors que la température de la pièce se trouve entre 10°C et 40°C. Avant de charger une batterie chaude, laissez-la refroidir.

DESCRIPTION DU FONCTIONNEMENT

• Assurez-vous toujours que l’outil est hors tension et que sa batterie est retirée avant de l’ajuster ou de vérifier son fonctionnement.
• Lors de la mise en place de la batterie, prenez garde de ne pas se coincer les doigts entre l’aspirateur et la batterie, tel qu’illustré sur le schéma. Il y a risque de blessure en se coinçant les doigts. (Fig. 1) ENC007-6

Avant d’utiliser la batterie, lisez toutes les instructions et précautions relatives (1) au chargeur de batterie, (2) à la batterie, et (3) à l’outil utilisant la batterie. Ne démontez pas la batterie. Cessez immédiatement l’utilisation si le temps de fonctionnement devient excessivement court. Il y a risque de surchauffe, de brûlures, voire d’explosion. Si l’électrolyte pénètre dans vos yeux, rincez-les à l’eau claire et consultez immédiatement un médecin. Il y a risque de perte de la vue. Ne court-circuitez pas la batterie : (1) Ne touchez les bornes avec aucun matériau conducteur. Installation ou retrait de la batterie (Fig. 2)

• Mettez toujours l’outil hors tension avant d’insérer ou de retirer la batterie.
• Pour retirer la batterie, sortez-la de l’outil tout en faisant glisser le bouton sur la face avant de la batterie.
• Pour insérer la batterie, alignez la languette de la batterie avec la rainure située dans le carter, puis faites-la glisser en place. Insérez-la toujours à fond, jusqu’à ce qu’un léger déclic se fasse entendre. Si vous pouvez voir la partie rouge du côté supérieur du bouton, la batterie n’est pas complètement verrouillée. Insérez-la entièrement, jusqu’à ce que la partie rouge ne soit plus visible. Sinon, elle pourrait tomber accidentellement de l’outil, au risque de vous blesser ou de blesser quelqu’un se trouvant près de vous.
• N’appliquez pas une force excessive lors de l’insertion de la batterie. Si la batterie ne glisse pas aisément, c’est qu’elle n’est pas insérée correctement. Circuit de protection de la batterie L’aspirateur est doté d’un circuit de protection qui coupe automatiquement l’alimentation afin d’assurer une longue durée de service. Il se peut que l’aspirateur s’arrête pendant l’utilisation lorsque l’aspirateur ou la batterie se trouve dans la situation suivante. Cet arrêt est causé par l’activation du circuit de protection et n’indique aucun dysfonctionnement.
• Lorsque l’aspirateur est surchargé : Libérez alors la gâchette, éliminez la cause de la surcharge puis appuyez de nouveau sur la gâchette pour redémarrer.
• Lorsque la batterie est faible : Rechargez la batterie. Interrupteur (Fig. 3) Pour faire démarrer l’aspirateur, appuyez simplement sur le bouton “HIGH/LOW”. Pour l’éteindre, appuyez sur le bouton “OFF”. Pour modifier la puissance de l’aspirateur, appuyez sur le bouton “HIGH/LOW”. La première pression sur ce bouton est pour la puissance élevée, et la deuxième pour la basse puissance ; chaque nouvelle pression sur ce bouton répète l’alternance du cycle de puissance élevée/basse. Témoin d’alimentation de la batterie (Fig. 4)
• Lorsque la charge restante de la batterie devient basse, le témoin d’alimentation de la batterie clignote.
• Lorsque la charge restante de la batterie devient encore plus basse, l’outil s’arrête pendant l’utillisation et le témoin d’alimentation de la batterie s’allume pendant environ dix secondes. Retirez alors la batterie de l’outil et chargez-la. NOTE :
• Le moment où le témoin d’alimentation de la batterie se met à clignoter ou s’allume varie suivant la température du lieu de travail et l’état de la batterie. ASSEMBLAGE ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et que sa batterie est retirée avant d’effectuer tout travail dessus. Mise au rebut des poussières ATTENTION :
• Vider l’aspirateur avant qu’il ne soit trop plein, autrement sa puissance d’aspiration sera moindre.
• Pensez à enlever les poussières à l’intérieur de l’aspirateur lui-même. Autrement les poussières risquent de boucher le filtre-éponge ou d’abîmer le moteur.
• Ne jetez pas l’écran antipoussières, car vous devez l’utiliser chaque fois que vous utilisez le sac à poussières ou l’ensemble antipoussières.

1. Appuyez sur le bouton pour ouvrir le couvercle

avant. Ouvrez-le jusqu’à ce qu’il émette un léger bruit sec pour le verrouiller en position ouverte. (Fig. 5) NOTE :

• L’aspirateur est conçu de telle sorte que le couvercle avant se détache lorsqu’on le force à s’ouvrir avec un angle supérieur à 90°. Si le couvercle avant se détache, remettez-le en place en l’insérant dans le raccord de couvercle avant. (Fig. 6) ATTENTION :
• Prenez garde de vous pincer les doigts en fermant le couvercle avant.

2. Tirez en même temps sur l'écran antipoussières

orange et sur le sac à poussières pour les retirer. (Fig. 7)

3. Retirer l’écran antipoussières et vider l’aspirateur.

(Fig. 8 et 9) Sac à poussières et ensemble papier Installer le sac à poussières ou l’ensemble papier avant d’utiliser l’aspirateur. Utiliser l’écran antipoussières lors de l’installation du sac à poussières ou de l’ensemble papier. Il est possible de réutiliser plusieurs fois de suite le sac à poussières en le vidant. L’ensemble papier est de type jetable. Lorsqu’il est plein, le jeter tel quel, sans le vider. Installation du sac à poussières Utiliser l’écran antipoussières lors de l’installation du sac à poussières. Éviter d’inverser les faces supérieure et inférieure de l’écran antipoussières, car elles sont différentes. (Fig. 10)

1. Insérer la partie saillante du sac à poussières dans

la rainure de l’écran antipoussières, tel qu’illustré. (Fig. 11)

2. Les faces supérieure et inférieure du sac à poussières sont identiques. Il est possible d’insérer la partie

saillante d’une face comme de l’autre dans la rainure inférieure de l’écran antipoussières. (Fig. 12)

3. Superposer le cadre de l’écran antipoussières et

celui du sac à poussières. (Fig. 13)

4. Placer l’écran antipoussières et le sac à poussières

ensemble dans la cavité de l’aspirateur, dans le même sens que la flèche qui se trouve sur l’écran antipoussières. Les insérer à fond dans les fentes de la cavité de l’aspirateur. (Fig. 14)

5. Placer tout le sac à poussières à l’intérieur de l’outil.

6. Fermez complètement le couvercle avant. (Fig. 16)

Installation de l’ensemble papier

Déplier l’ouverture de l’ensemble papier avant de le poser sur l’écran antipoussières. (Fig. 17) Utilisez aussi l’écran antipoussières lorsque vous installez l’ensemble antipoussières. Prenez garde d’inverser les faces supérieure et inférieure, car elles sont différentes. (Fig. 18)

2. Insérez la partie saillante de l’ensemble antipoussières dans la rainure de l’écran antipoussières, tel

qu’illustré. (Fig. 19)

3. Les faces supérieure et inférieure de l’ensemble

antipoussières sont identiques. Vous pouvez insérer la partie saillante de l’une ou l’autre dans la rainure inférieure de l’écran antipoussières. (Fig. 20)

4. Faites chevaucher le cadre de l’écran antipoussières

et celui de l’ensemble antipoussières. (Fig. 21)

5. Mettez l’écran antipoussières et l’ensemble antipoussières ensemble dans la cavité de l’aspirateur,

dans le sens indiqué par la flèche de l’écran antipoussières. Insérez-les à fond dans les fentes de la cavité de l’aspirateur. (Fig. 22)

6. Mettez tout le contenant de l’ensemble antipoussières à l’intérieur de l’outil lui-même. (Fig. 23)

7. Fermez complètement le couvercle avant.

• Les poussières risqueront de pénétrer dans le moteur si vous oubliez d’installer le sac à poussières ou l’ensemble antipoussières, si vous n’insérez pas ensemble l’écran antipoussières et le sac à poussières ou l’ensemble antipoussières à fond dans les fentes, ou si vous utilisez un sac abîmé ou déchiré. Cela risque de causer une panne du moteur.
• En installant l’ensemble papier, ne pliez pas le carton à l’emplacement de l’ouverture.
• Ne jetez pas l’écran antipoussières, car il doit être réutilisé à chaque utilisation du sac à poussières ou de l’ensemble antipoussières.
• L’ensemble papier de l’aspirateur est un composant important pour maintenir le bon fonctionnement de l’outil. L’outil risque de dégager de la fumée ou de s’enflammer si vous n’utilisez pas un ensemble papier authentique. OPERATION ATTENTION :
• Pour connecter des accessoires tels qu’un raccord, les insérer en tournant dans le sens de la flèche pour assurer une connexion sûre pendant l’utilisation. Pour déconnecter l’accessoire, tirer en tournant aussi dans le sens de la flèche. (Fig. 24) Nettoyage (aspiration) Raccord (Fig. 25) Fixer le raccord pour nettoyer les tables, bureaux, meubles, etc. Le raccord se glisse facilement en place. Raccord + tube prolongateur (tuyau rectiligne) (Fig. 26) Le tube prolongateur s’installe entre le raccord et l’aspirateur. Il permet de passer l’aspirateur sur le plancher tout en restant debout. Raccord pour coin (Fig. 27) Installer le raccord pour coin lorsque l’on passe l’aspirateur dans le coins ou dans les interstices d’un véhicule ou d’un meuble. Raccord pour coin + tube prolongateur (tuyau rectiligne) (Fig. 28) Utiliser cette combinaison pour passer l’aspirateur dans les endroits étroits ou dans les endroits élevés difficiles à atteindre. Nettoyage sans raccord (Fig. 29) Le raccord n’est pas nécessaire pour collecter de la poudre ou des poussières. ENTRETIEN ATTENTION :
• Toujours s’assurer que l’outil est éteint d’effectuer son inspection ou son entretien. avant Après l’utilisation NOTE :
• L’aspirateur risque de basculer et de subir des dommages si vous le placez simplement contre un mur sans aucun autre soutien. (Fig. 30) Nettoyage Essuyer de temps à autre la surface extérieure (le boîtier) de l’aspirateur à l’aide d’un chiffon humecté dans de l’eau savonneuse. Nettoyer aussi l’ouverture d’aspiration, la zone de montage du sac à poussières ou de l’ensemble antipoussières, et l’écran antipoussières. (Fig. 31) ATTENTION :
• N’utilisez jamais d’essence, benzine, diluant, alcool ou autre produit similaire. Cela risquerait de provoquer la décoloration, la déformation ou la fissuration de l’outil. Lavez le sac à poussières dans une eau savonneuse lorsqu’il est bouché par les poussières et que sa puissance d’aspiration devient faible. Le faire sécher parfaitement avant l’utilisation. Si le sac n’est pas bien sec, cela risque d’affecter la puissance d’aspiration et de raccourcir la durée de service du moteur. (Fig. 32) NOTE :
• L’ensemble antipoussières est de type jetable. Lorsque le filtre-éponge est bouché par les poussières, le retirer de l’aspirateur et l’essuyer ou le laver dans l’eau. Retrait et pose du filtre-éponge (Fig. 33 et 34) Pour retirer le filtre-éponge, retirer d’abord le sac à poussières ou l’ensemble antipoussières, puis pincer le filtreéponge pour l’enlever. Presser tout le bord du filtre-éponge contre la paroi encastrée à l’intérieur de la zone de montage du sac à poussières ou de l’ensemble antipoussières. ATTENTION :
• Après avoir nettoyé le filtre-éponge, ne pas oublier de l’installer sur l’aspirateur. Si on l’a lavé à l’eau, le faire sécher avant de l’installer. La durée de service du moteur risque d’être réduite si le filtre-éponge n’est pas assez sec. Points à vérifier avant de faire une demande de réparation Symptôme Point à vérifier Méthode de réparation

• Le sac à poussières ou l’ensemble papier • Videz le sac à poussières ou l’ensemble est-il plein de poussières ? papier. Faible puissance d’aspiration Ne fonctionne pas

• Le sac à poussières est-il bouché ?

• Nettoyez ou lavez le sac à poussières.

• L'ensemble papier est-il bouché ?

• Remplacez l’ensemble papier.

• La batterie est-elle épuisée ?

• Chargez la batterie.

• La batterie est-elle épuisée ?

• Chargez la batterie. NOTE :
• Ne pas essayer de réparer l’aspirateur soi-même. Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, travaux d’entretien et autres réglages doivent être effectués dans un centre de service Makita agréé, exclusivement avec des pièces de rechange Makita.

• Ces accessoires et pièces complémentaires sont recommandés pour l’utilisation avec l’aspirateur Makita spécifié dans le présent manuel. L’utilisation de tout autre accessoire ou pièce peut comporter un risque de blessure. Utiliser uniquement l’accessoire ou la pièce pour le travail pour lequel il a été conçu. Pour plus d’informations concernant ces accessoires, s’informer auprès du centre de service Makita le plus près.

Tube prolongateur (tuyau rectiligne) Raccord Raccord pour tapis Brosse pour étagères Raccord pour coin Brosse ronde Boyau flexible Ensemble papier Les divers types de batteries et chargeurs Makita authentiques
