BEDIENUNGSANLEITUNG BCL182 MAKITA

Akku-Staubsauger Betriebsanleitung

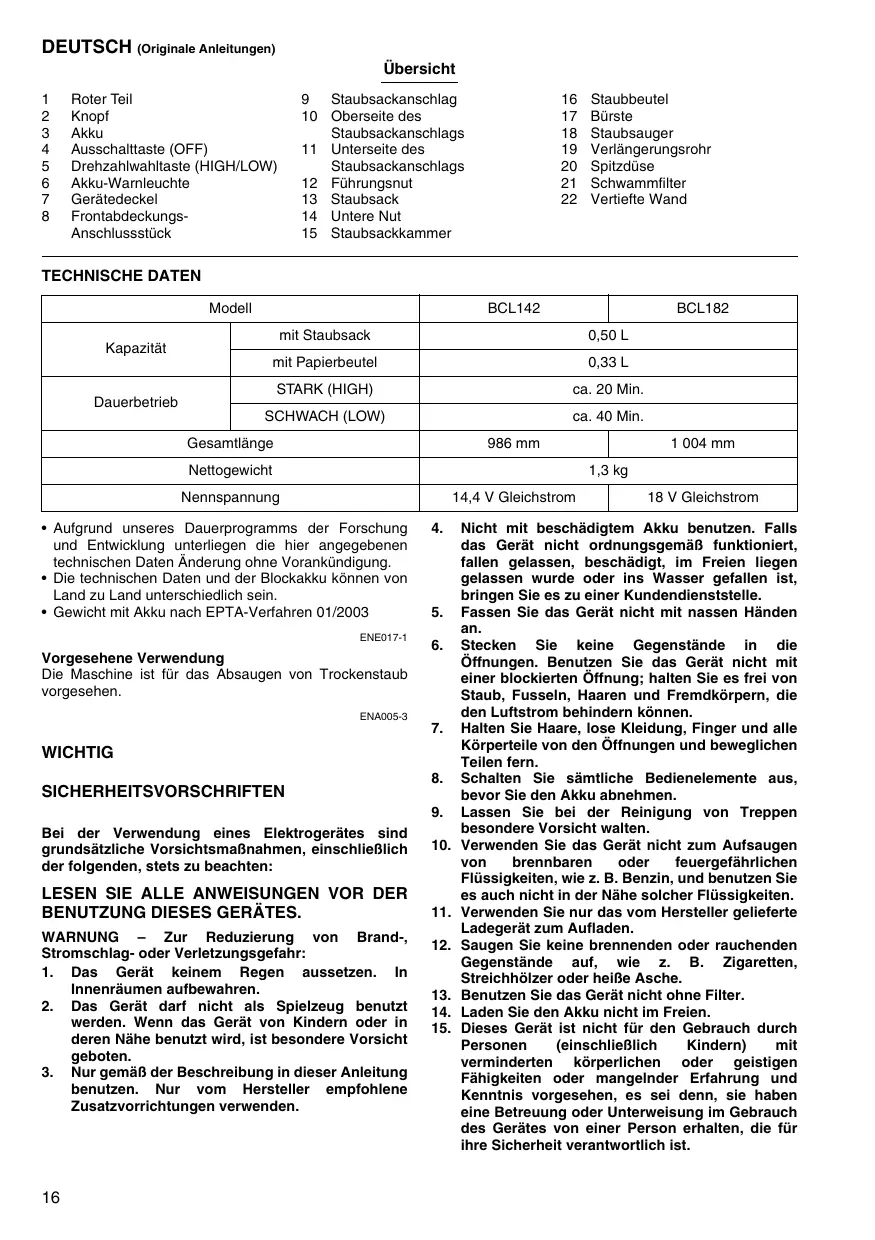

DEUTSCH (Originale Anleitungen) Übersicht

Roter Teil Knopf Akku Ausschalttaste (OFF) Drehzahlwahltaste (HIGH/LOW) Akku-Warnleuchte Gerätedeckel FrontabdeckungsAnschlussstück 9 Staubsackanschlag 10 Oberseite des Staubsackanschlags 11 Unterseite des Staubsackanschlags 12 Führungsnut 13 Staubsack 14 Untere Nut 15 Staubsackkammer

Staubbeutel Bürste Staubsauger Verlängerungsrohr Spitzdüse Schwammfilter Vertiefte Wand TECHNISCHE DATEN Modell BCL142 BCL182 mit Staubsack 0,50 L Kapazität mit Papierbeutel 0,33 L STARK (HIGH) ca. 20 Min. Dauerbetrieb SCHWACH (LOW) ca. 40 Min. Gesamtlänge 986 mm Nettogewicht 1,3 kg Nennspannung 14,4 V Gleichstrom

• Aufgrund unseres Dauerprogramms der Forschung und Entwicklung unterliegen die hier angegebenen technischen Daten Änderung ohne Vorankündigung.
• Die technischen Daten und der Blockakku können von Land zu Land unterschiedlich sein.
• Gewicht mit Akku nach EPTA-Verfahren 01/2003 ENE017-1 Vorgesehene Verwendung Die Maschine ist für das Absaugen von Trockenstaub vorgesehen.

WICHTIG SICHERHEITSVORSCHRIFTEN

Bei der Verwendung eines Elektrogerätes sind grundsätzliche Vorsichtsmaßnahmen, einschließlich der folgenden, stets zu beachten:

LESEN SIE ALLE ANWEISUNGEN VOR DER

BENUTZUNG DIESES GERÄTES. WARNUNG – Zur Reduzierung von Brand-, Stromschlag- oder Verletzungsgefahr:

1. Das Gerät keinem Regen aussetzen. In

Innenräumen aufbewahren.

2. Das Gerät darf nicht als Spielzeug benutzt

werden. Wenn das Gerät von Kindern oder in deren Nähe benutzt wird, ist besondere Vorsicht geboten.

3. Nur gemäß der Beschreibung in dieser Anleitung

benutzen. Nur vom Hersteller empfohlene Zusatzvorrichtungen verwenden.

18 V Gleichstrom Nicht mit beschädigtem Akku benutzen. Falls das Gerät nicht ordnungsgemäß funktioniert, fallen gelassen, beschädigt, im Freien liegen gelassen wurde oder ins Wasser gefallen ist, bringen Sie es zu einer Kundendienststelle. Fassen Sie das Gerät nicht mit nassen Händen an. Stecken Sie keine Gegenstände in die Öffnungen. Benutzen Sie das Gerät nicht mit einer blockierten Öffnung; halten Sie es frei von Staub, Fusseln, Haaren und Fremdkörpern, die den Luftstrom behindern können. Halten Sie Haare, lose Kleidung, Finger und alle Körperteile von den Öffnungen und beweglichen Teilen fern. Schalten Sie sämtliche Bedienelemente aus, bevor Sie den Akku abnehmen. Lassen Sie bei der Reinigung von Treppen besondere Vorsicht walten. Verwenden Sie das Gerät nicht zum Aufsaugen von brennbaren oder feuergefährlichen Flüssigkeiten, wie z. B. Benzin, und benutzen Sie es auch nicht in der Nähe solcher Flüssigkeiten. Verwenden Sie nur das vom Hersteller gelieferte Ladegerät zum Aufladen. Saugen Sie keine brennenden oder rauchenden Gegenstände auf, wie z. B. Zigaretten, Streichhölzer oder heiße Asche. Benutzen Sie das Gerät nicht ohne Filter. Laden Sie den Akku nicht im Freien. Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kindern) mit verminderten körperlichen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis vorgesehen, es sei denn, sie haben eine Betreuung oder Unterweisung im Gebrauch des Gerätes von einer Person erhalten, die für ihre Sicherheit verantwortlich ist.

16. Kinder sollten beaufsichtigt werden, um

sicherzugehen, dass sie nicht mit dem Gerät spielen.

DIESE ANWEISUNGEN AUFBEWAHREN. Dieses Gerät ist für Haushaltsgebrauch vorgesehen. ENB114-2

ZUSÄTZLICHE SICHERHEITSREGELN

Lesen Sie diese Gebrauchsanleitung und die Gebrauchsanleitung des Ladegerätes vor der Benutzung durch. Unterlassen Sie das Aufsaugen der folgenden Materialien: – Heiße Materialien, wie z. B. brennende Zigaretten oder durch Schleifen/Schneiden von Metall erzeugte Funken/Metallstaub – Brennbare Materialien, wie z. B. Benzin, Verdünner, Benzol, Petroleum oder Lack – Explosive Materialien, wie Nitroglycerin – Zündfähige Materialien, wie z. B. Aluminium, Zink, Magnesium, Titan, Phosphor oder Celluloid – Nassen Schmutz, Wasser, Öl o. Ä. – Harte Gegenstände mit scharfen Kanten, wie z. B. Holzspäne, Metalle, Steine, Glas, Nägel, Nadeln oder Rasierklingen – Klumpen bildendes Pulver, wie z. B. Zement oder Toner – Leitfähiger Staub, wie z. B. Metall- oder Kohlenstaub – Feine Partikel, wie z. B. Betonstaub Solche Handlungen können einen Brand, Verletzungen und/oder Sachschäden verursachen. Brechen Sie den Betrieb sofort ab, wenn Sie irgendetwas Ungewöhnliches bemerken. Falls Sie den Staubsauger fallen lassen oder anstoßen, überprüfen Sie ihn vor der Benutzung sorgfältig auf Risse oder Beschädigung. Bringen Sie das Gerät nicht in die Nähe von Öfen oder anderen Wärmequellen. Blockieren Sie nicht die Einlassöffnung oder die Belüftungsöffnungen.

Der Akku darf nicht kurzgeschlossen werden: (1) Die Kontakte dürfen nicht mit leitfähigem Material berührt werden. (2) Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z.B. Nägel, Münzen usw. (3) Setzen Sie den Akku weder Wasser noch Regen aus. Ein Kurzschluss des Akkus verursacht starken Stromfluss, der Überhitzung, Verbrennungen und einen Defekt zur Folge haben kann. Lagern Sie Maschine und Akku nicht an Orten, an denen die Temperatur 50°C erreichen oder überschreiten kann. Versuchen Sie niemals, den Akku zu verbrennen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren. Achten Sie darauf, dass der Akku nicht fallen gelassen oder Stößen ausgesetzt wird. Keinen beschädigten Akku benutzen. BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF. Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

Laden Sie den Akku, bevor er vollkommen erschöpft ist. Schalten Sie die Maschine stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Maschinenleistung feststellen. Unterlassen Sie das erneute Laden eines voll aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus. Laden Sie den Akku bei Raumtemperatur zwischen 10°C – 40°C. Lassen Sie einen heißen Akku abkühlen, bevor Sie ihn laden. FUNKTIONSBESCHREIBUNG WICHTIGE SICHERHEITSVORSCHRIFTEN VORSICHT:

• Vergewissern Sie sich vor der Durchführung von Einstellungen oder Funktionsprüfungen der Maschine stets, dass die Maschine ausgeschaltet und der Akku abgenommen ist.
• Achten Sie beim Einsetzen des Akkus darauf, dass Sie sich nicht die Finger zwischen Staubsauger und Akku klemmen, wie in der Abbildung gezeigt. Einklemmen von Fingern kann Verletzungen verursachen. (Abb. 1)

Anbringen und Abnehmen des Akkus (Abb. 2)

• Schalten Sie die Maschine stets aus, bevor Sie den Akku anbringen oder abnehmen.
• Ziehen Sie den Akku zum Abnehmen von der Maschine ab, während Sie den Knopf an der Seite des Akkus drücken.
• Zum Einsetzen des Akkus richten Sie die Führungsfeder des Akkus auf die Nut im Werkzeuggehäuse aus und schieben den Akku hinein. Schieben Sie den Akku stets vollständig ein, bis er mit einem hörbaren Klicken einrastet. Wenn der rote Teil an der Oberseite des Knopfes sichtbar ist, ist der Akku nicht richtig eingerastet. Schieben Sie den Akku vollständig ein, bis der rote Teil verschwindet. Anderenfalls kann er aus der Maschine herausfallen und Sie oder umstehende Personen verletzen.

DIESE ANWEISUNGEN AUFBEWAHREN. ENC007-6

Lesen Sie vor der Benutzung des Akkus alle Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind. Unterlassen Sie ein Zerlegen des Akkus. Falls die Betriebszeit beträchtlich kürzer geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und sogar einer Explosion. Falls Elektrolyt in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in ärztliche Behandlung. Anderenfalls können Sie Ihre Sehkraft verlieren.

• Wenden Sie beim Einsetzen des Akkus keine Gewalt an. Falls der Akku nicht reibungslos hineingleitet, ist er nicht richtig ausgerichtet. Akku-Schutzsystem Der Staubsauger ist mit einem Schutzsystem ausgestattet, das die Stromabgabe automatisch abschaltet, um eine lange Lebensdauer zu gewährleisten. Der Staubsauger kann sich während des Betriebs abschalten, wenn Staubsauger und/oder Akku in die folgende Situation geraten. Dies wird durch die Aktivierung des Schutzsystems verursacht und ist kein Anzeichen für eine Störung des Staubsaugers.
• Wenn der Staubsauger überlastet wird: Lassen Sie in diesem Fall den EIN-/AUS-Schalter los, und beseitigen Sie die Ursachen der Überlastung, bevor Sie den EIN-/AUS-Schalter erneut betätigen, um die Maschine wieder einzuschalten.
• Wenn die Akku-Restkapazität niedrig wird: Laden Sie den Blockakku auf. Schalterfunktion (Abb. 3) Drücken Sie zum Einschalten des Staubsaugers einfach die Taste „HIGH/LOW“. Zum Ausschalten drücken Sie die Taste „OFF“. Um die Drehzahl des Staubsaugers zu ändern, drücken Sie die Taste „HIGH/LOW“. Beim ersten Drücken dieser Taste erhalten Sie die hohe Drehzahl, beim zweiten die niedrige Drehzahl. Dann wird mit jedem weiteren Drücken dieser Taste der Zyklus hohe/niedrige Drehzahl abwechselnd wiederholt. Akku-Warnleuchte (Abb. 4)
• Wenn die Akku-Restkapazität niedrig wird, blinkt die Akku-Warnleuchte.
• Wenn die Akku-Restkapazität erheblich niedriger wird, bleibt die Maschine während des Betriebs stehen, und die Akku-Warnleuchte leuchtet etwa zehn Sekunden lang auf. Nehmen Sie in diesem Fall den Akku von der Maschine ab, und laden Sie ihn auf. HINWEIS:
• Der Zeitpunkt, zu dem die Akku-Warnleuchte zu blinken oder aufzuleuchten beginnt, hängt von der Temperatur am Arbeitsplatz und dem Zustand des Akkus ab. MONTAGE VORSICHT:
• Vergewissern Sie sich vor der Ausführung von Arbeiten an der Maschine stets, dass die Maschine ausgeschaltet und der Akku abgenommen ist. Staubentleerung VORSICHT:
• Leeren Sie den Staubsauger, bevor er voll wird oder die Saugleistung nachlässt.
• Entleeren Sie auch unbedingt den Staub im Staubsauger selbst. Anderenfalls kann sich der Schwammfilter zusetzen, oder der Motor kann beschädigt werden.
• Werfen Sie auf keinen Fall den Staubsackanschlag weg, weil er bei jedem Einsetzen des Staubsacks oder Staubbeutels benötigt wird.

1. Drücken Sie den Knopf, um die Frontabdeckung zu

öffnen. Wird die Abdeckung geöffnet, bis ein Klicken hörbar ist, rastet sie an dieser Position ein. (Abb. 5)

• Der Staubsauger ist so konstruiert, dass sich die Frontabdeckung löst, wenn versucht wird, die Frontabdekkung weiter als 90° zu öffnen. Falls sich die Frontabdeckung löst, schieben Sie sie wieder auf das Frontabdeckungs-Anschlussstück. (Abb. 6) VORSICHT:
• Achten Sie beim Schließen der Frontabdeckung darauf, dass Sie sich nicht die Finger klemmen.

2. Ziehen Sie den orangefarbenen Staubsackanschlag

und den Staubsack gleichzeitig heraus. (Abb. 7)

3. Entfernen Sie den Staubsackanschlag, und leeren

Sie den Staubsauger. (Abb. 8 u. 9) Staubsack und Papierbeutel Setzen Sie vor der Benutzung des Staubsaugers entweder den Staubsack oder einen Papierbeutel ein. Verwenden Sie den Staubsackanschlag sowohl für den Staubsack als auch für den Papierbeutel. Der Staubsack kann durch Entleeren viele Male wieder verwendet werden. Der Papierbeutel ist ein Wegwerfartikel. Werfen Sie den ganzen Papierbeutel weg, ohne ihn zu entleeren, wenn er voll geworden ist. Einsetzen des Staubsacks Verwenden Sie den Staubsackanschlag zum Einsetzen des Staubsacks. Achten Sie darauf, dass Sie nicht versehentlich die Oberseite mit der Unterseite verwechseln, weil sie unterschiedlich sind. (Abb. 10)

1. Führen Sie den Vorsprung des Staubsacks in die

Führungsnut des Staubsackanschlags ein, wie in der Abbildung gezeigt. (Abb. 11)

2. Es gibt keinen Unterschied zwischen der Ober- und

Unterseite des Staubsacks. Der Vorsprung beider Seiten kann in die untere Nut des Staubsackanschlags eingeführt werden. (Abb. 12)

3. Der Rahmen des Staubsackanschlags muss sich

mit dem des Staubsacks decken. (Abb. 13)

4. Setzen Sie den Staubsack zusammen mit dem

Staubsackanschlag in der Richtung des Pfeils auf dem Staubsackanschlag in die Staubsackkammer ein. Führen Sie die Teile vollständig in die Schlitze der Staubsackkammer ein. (Abb. 14)

5. Bringen Sie den gesamten Stoffteil des Staubsacks

im Gerät selbst unter. (Abb. 15)

6. Schließen Sie die Frontabdeckung vollständig.

(Abb. 16) Einsetzen des Papierbeutels

Falten Sie den Einlass des Papierbeutels auf, bevor Sie ihn am Staubsackanschlag anbringen. (Abb. 17) Verwenden Sie den Staubsackanschlag auch zum Einsetzen des Staubbeutels. Achten Sie darauf, dass Sie nicht versehentlich die Oberseite mit der Unterseite verwechseln, weil sie unterschiedlich sind. (Abb. 18)

2. Führen Sie den Vorsprung des Staubbeutels in die

Führungsnut des Staubsackanschlags ein, wie in der Abbildung gezeigt. (Abb. 19)

3. Es gibt keinen Unterschied zwischen der Ober- und

Unterseite des Staubbeutels. Der Vorsprung beider Seiten kann in die untere Nut des Staubsackanschlags eingeführt werden. (Abb. 20)

4. Der Rahmen des Staubsackanschlags muss sich

mit dem des Staubbeutels decken. (Abb. 21)

Setzen Sie den Staubbeutel zusammen mit dem Staubsackanschlag in der Richtung des Pfeils auf dem Staubsackanschlag in die Staubsackkammer ein. Führen Sie die Teile vollständig in die Schlitze der Staubsackkammer ein. (Abb. 22) Bringen Sie den gesamten Beutelteil des Staubbeutels im Gerät selbst unter. (Abb. 23) Schließen Sie die Frontabdeckung vollständig. VORSICHT:

• Falls Sie keinen Staubsack oder Staubbeutel einsetzen, oder den Staubsackanschlag nicht zusammen mit dem Staubsack oder Staubbeutel vollständig in die Schlitze einführen, oder einen beschädigten oder zerrissenen Sack oder Beutel benutzen, kann Staub in den Motor eindringen. Dies kann zu einem Ausfall des Motors führen.
• Unterlassen Sie Falten des Kartons an der Öffnung des Papierbeutels, wenn Sie diesen einsetzen.
• Werfen Sie auf keinen Fall den Staubsackanschlag weg, weil er zum Einsetzen des Staubsacks oder Staubbeutels wiederholt benutzt werden muss.
• Der Papierbeutel für den Staubsauger ist ein wichtiges Teil zur Aufrechterhaltung der Maschinenleistung. Wird ein anderer Beutel als der Original-Papierbeutel verwendet, kann es zu Rauchbildung oder Entzündung kommen. BETRIEB VORSICHT:
• Um Vorrichtungen, wie z. B. eine Bürste, anzuschließen, führen Sie die Vorrichtung unter gleichzeitigem Drehen in Pfeilrichtung ein, um einwandfreie Verbindung während des Gebrauchs zu gewährleisten. Um die Vorrichtung abzutrennen, ziehen Sie sie unter gleichzeitigem Drehen in Pfeilrichtung ab. (Abb. 24) Reinigen (Saugen) Bürste (Abb. 25) Bringen Sie die Bürste an, um Tische, Pulte, Möbelstücke usw. abzusaugen. Die Bürste lässt sich leicht aufstecken. Bürste + Verlängerungsrohr (Gerades Rohr) (Abb. 26) Das Verlängerungsrohr wird zwischen Bürste und Staubsauger angebracht. Diese Anordnung ist praktisch, um den Fußboden im Stehen zu saugen. Nach der Benutzung HINWEIS:
• Wird der Staubsauger ohne irgend eine Stütze gegen eine Wand gelehnt, kann er umkippen und beschädigt werden. (Abb. 30) Reinigen Wischen Sie die Außenseite (Gehäuse) des Staubsaugers von Zeit zu Zeit mit einem mit Seifenwasser getränkten Tuch ab. Reinigen Sie auch die Saugöffnung, den Staubsack/StaubbeutelMontagebereich und den Staubsackanschlag. (Abb. 31) VORSICHT:
• Verwenden Sie auf keinen Fall Benzin, Benzol, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen. Waschen Sie den Staubsack in Seifenwasser aus, wenn er mit Staub zugesetzt ist und die Saugleistung nachlässt. Lassen Sie ihn vor der Benutzung gründlich trocknen. Ein noch feuchter Staubsack kann schlechte Saugleistung verursachen und die Lebensdauer des Motors verkürzen. (Abb. 32) HINWEIS:
• Der Staubbeutel ist ein Wegwerfartikel. Wenn der Schwammfilter mit Staub zugesetzt ist, nehmen Sie ihn aus dem Staubsauger heraus, und wischen Sie ihn ab, oder waschen Sie ihn in Wasser aus. Herausnehmen und Einsetzen des Schwammfilters (Abb. 33 u. 34) Entfernen Sie den Schwammfilter durch Zusammendrükken und Herausnehmen, nachdem Sie den Staubsack bzw. den Staubbeutel herausgenommen haben. Drücken Sie die ganze Kante des Schwammfilters gegen die vertiefte Wand Staubsack/StaubbeutelMontagebereich. VORSICHT:
• Denken Sie daran, den Schwammfilter nach dem Reinigen wieder in den Staubsauger einzusetzen. Wenn er in Wasser ausgewaschen wurde, lassen Sie ihn vor dem Einsetzen trocknen. Ein noch feuchter Schwammfilter kann die Lebensdauer des Motors verkürzen. Spitzdüse (Abb. 27) Bringen Sie die Spitzdüse an, um die Ecken und Ritzen eines Autos oder Möbelstücks zu reinigen. Spitzdüse + Verlängerungsrohr (Gerades Rohr) (Abb. 28) Benutzen Sie diese Anordnung in engen Zwischenräumen, in die der Staubsauger selbst nicht hineinpasst, oder an schwer erreichbaren hohen Orten. Staubsaugen ohne Düse (Abb. 29) Sie können Pulver und Staub ohne Düse aufsaugen. WARTUNG VORSICHT:
• Denken Sie vor der Durchführung von Überprüfungen oder Wartungsarbeiten stets daran, der Maschine auszuschalten.

Prüfpunkte vor einer Reparaturanforderung Symptom Prüfbereich Abhilfeverfahren

• Ist der Staubsack oder der Papierbeu- • Staubsack oder Papierbeutel leeren. tel voll Staub? Schwache Saugkraft Gerät funktioniert nicht

• Ist der Staubsack verstopft?

• Den Staubsack waschen. abstauben

• Ist der Papierbeutel verstopft?

• Den Papierbeutel austauschen.

• Ist der Akku erschöpft?

• Ist der Akku erschöpft?

• Den Akku aufladen. oder HINWEIS:
• Versuchen Sie nicht, den Staubsauger selbst zu reparieren. Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, sollten Reparaturen und andere Wartungs- oder Einstellarbeiten nur von autorisierten Makita-Kundendienstzentren unter ausschließlicher Verwendung von Makita-Originalersatzteilen ausgeführt werden. ZUBEHÖR VORSICHT:
• Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit dem in dieser Anleitung beschriebenen Makita-Staubsauger empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck. Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigen, wenden Sie sich bitte an Ihre Makita-Kundendienststelle.

Verlängerungsrohr (Gerades Rohr) Bürste Düse für Teppich Regalbürste Spitzdüse Rundbürste Flexibler Schlauch Papierbeutel Verschiedene Original-Makita-Akkus und -Ladegeräte
