Type de produit	Transmetteur sans fil audio/vidéo
Marque	METRONIC
Modèles	475361 (noir), 475362 (blanc)
Dimensions (estimées)	Environ 12 x 8 x 3 cm (émetteur et récepteur)
Poids (estimé)	Environ 200 g par unité
Alimentation	2 blocs d'alimentation secteur (inclus)
Fréquences de fonctionnement	Émetteur : 2,4 - 2,4835 GHz ; Récepteur : 433,05 - 434,79 MHz
Puissance de sortie	10 mW
Portée maximale	Jusqu'à 40 m en vision directe
Canaux disponibles	4 canaux sélectionnables (2,434 GHz, etc.)
Fonctions principales	Transmission sans fil d'images et son, commande infrarouge à distance, compatibilité avec TV, magnétoscope, DVD, ordinateur, etc.
Connectique	Prise péritel (bleue pour émetteur, verte pour récepteur), jack, RCA
Accessoires inclus	1 émetteur, 1 récepteur, 2 blocs alimentation, 2 cordons péritel/jack, 1 émetteur infrarouge
Entretien et nettoyage	Essuyer avec un chiffon sec et doux. Ne pas obstruer les ouvertures d'aération.
Sécurité	Ne pas exposer à l'eau, aux flammes nues. Maintenir une distance minimale de 5 cm autour de l'appareil. Débrancher en cas d'inutilisation prolongée.
Pièces détachées et réparabilité	Contacter le SAV METRONIC. Garantie 1 an pièces et main d'œuvre. Ne pas ouvrir l'appareil.
Informations générales	Conforme aux directives 1999/5/CE. Fabrication en Asie. Assistance technique : 0892 350 315.

FOIRE AUX QUESTIONS - TRANSMETTEUR SANS FIL METRONIC

Comment choisir le canal de transmission ?

Utilisez les interrupteurs sur l'émetteur et le récepteur pour sélectionner l'un des 4 canaux (1 à 4). Les deux appareils doivent être sur le même canal. Par exemple, position 1 pour le canal 2,434 GHz.

Quelle est la portée maximale du transmetteur ?

La portée peut atteindre 40 mètres en vision directe. Dans une habitation, les murs réduisent la distance ; deux cloisons sont généralement supportées sans problème.

Comment utiliser la commande infrarouge à distance ?

Dirigez la télécommande de votre source (décodeur, DVD...) vers le récepteur. L'émetteur infrarouge doit être placé à environ 10 cm de l'appareil source à commander.

Que faire si l'image ou le son est de mauvaise qualité ?

Vérifiez que les cordons péritel/jack sont correctement branchés (bleu pour émetteur, vert pour récepteur). Assurez-vous que les canaux émetteur et récepteur correspondent. Éloignez les sources d'interférences comme les micro-ondes.

Puis-je connecter le transmetteur à un ordinateur ?

Oui, si votre ordinateur dispose d'une sortie vidéo RCA et d'une carte son, branchez le cordon jack-3 RCA (réf. 470086, non fourni). Consultez le mode d'emploi de votre ordinateur pour configurer la sortie TV.

Comment éviter les interférences avec d'autres appareils sans fil ?

Changez de canal pour éviter les conflits. Éteignez les équipements sans fil voisins (alarmes, stations météo) pour identifier l'origine du problème. Le transmetteur utilise les fréquences 2,4 GHz et 433 MHz.

Le déport infrarouge ne fonctionne pas, que faire ?

Vérifiez que l'émetteur infrarouge est bien orienté vers l'appareil source. Rapprochez le récepteur de l'émetteur si la distance est trop grande. Assurez-vous qu'aucun obstacle ne bloque le signal.

Comment brancher le récepteur à la TV ?

Branchez la prise péritel verte du récepteur sur la TV destinataire. Mettez la TV en mode AV (auxiliaire). Assurez-vous que l'interrupteur ON/OFF est sur OFF avant de connecter.

Quelles sont les précautions de sécurité à respecter ?

Ne pas obstruer les aérations, maintenir une distance d'au moins 5 cm autour de l'appareil. Ne pas exposer à l'eau ou aux flammes nues. Débranchez l'alimentation en cas d'orage ou d'inutilisation.

Où trouver le service après-vente et la garantie ?

La garantie est d'un an pièces et main d'œuvre. Contactez le SAV METRONIC au 0892 350 315 (0,34 €/min) ou par email à [e-mail]. Conservez le ticket de caisse et le certificat de garantie.

MODE D'EMPLOI TRANSMETTEUR SANS FIL METRONIC

Transmetteur sans fil

Référence 475361 Noir

475362 Blanc

TRANSMETTEUR SANS FIL Images et sons

TRASMETTITORE VIDEO SENZA CAVI

ATTENTION : les adaptateurs Péritel / Jack ne sont pas identiques.

L'un est pour l'émetteur, l'autre est pour le récepteur. Un code

couleur est utilisé pour éviter les erreurs : l'adaptateur avec péritel bleue est pour l'émetteur, celui avec la péritel verte est pour le récepteur.

FR

Ce produit permet de transmettre d'une pièce à une autre, et sans fil, des images et du son d'une qualité exceptionnelle. Vous pouvez par exemple :

• regarder la même émission sur 2 TV différentes sans tirer de câble d'antenne supplémentaire,
• utiliser le lecteur DVD de votre ordinateur pour regarder un film sur votre TV ou à l'aide d'un projecteur numérique (si votre ordinateur est équipé d'une sortie vidéo RCA et d'une carte son),
• voir un programme sur une TV source et un autre sur une seconde TV en utilisant le magnétoscope de la TV source,
• et bien d'autres fonctionnalités...

Attention, l'appareil ne peut être utilisé que pour une transmission audio / vidéo à l'intérieur des bâtiments. Il vous appartient d'éteindre l'émetteur quand vous n'utilisez plus le transmetteur vidéo.

DESCRIPTION DU CONTENU :

Cet ensemble contient :

• 1 émetteur
• 1 récepteur
• 2 blocs alimentations
• 2 cordons péritels / Jack
• 1 émetteur infrarouge

1x

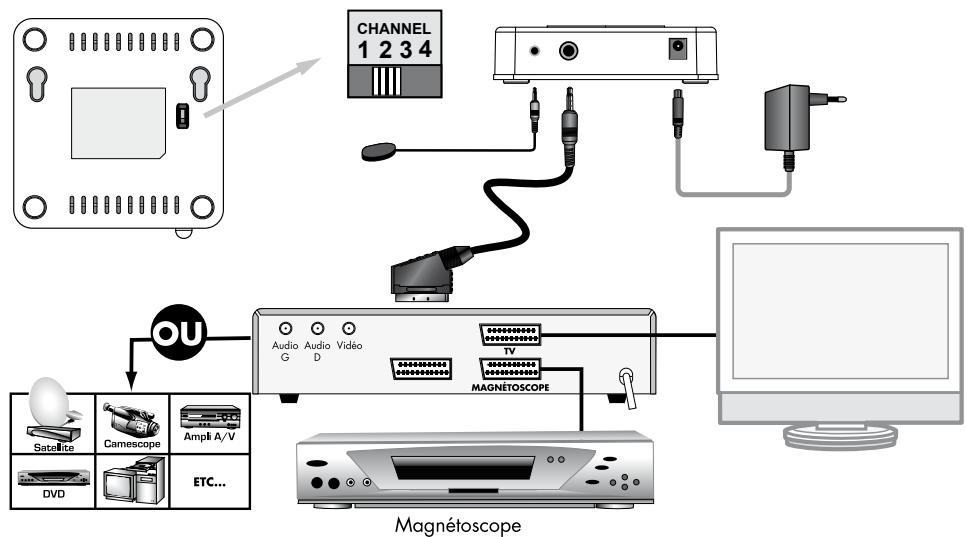

ATTENTION : toutes les connexions doivent être faites avec l'interrupteur ON/OFF sur la position OFF.

Exemple : Canal 2

Vérifiez la couleur bleue de la péritel

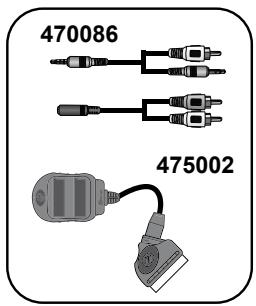

Si l'appareil source n'a pas de sortie péritel libre, vous devez utiliser :

• Un répartiteur péritel 1 entrée - 2 sorties (Réf. METRONIC 475002, non fourni).
• Un cordon jack - 3 RCA (Réf. METRONIC 470086, non fourni).

En cas d'utilisation de cet appareil à partir d'un ordinateur, il est IMPERATIF de se reporter au mode d'emploi Macintosh ou PC de votre installation pour s'assurer de la bonne configuration de ce dernier (périphérique TV).

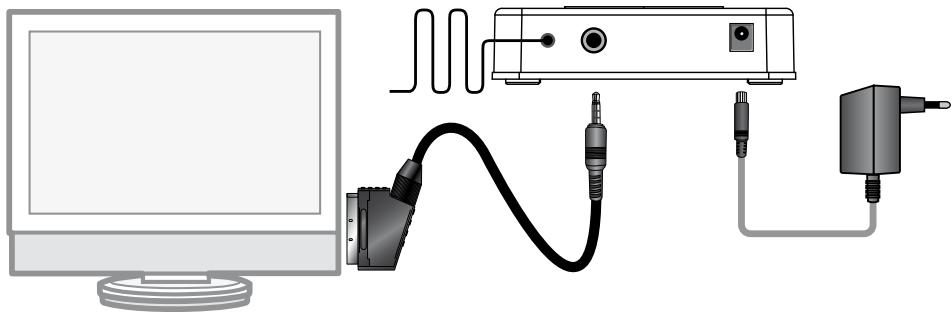

BRANCHEMENT DU RECEPTEUR A L'APPAREIL DESTINATAIRE :

ATTENTION : toutes les connexions doivent être faites avec l'interrupteur ON/OFF sur la position OFF.

FR

Exemple : Canal 2

Vérifiez la couleur verte de la péritel

Une fois la prise péritel branchée, commutez la TV en auxiliaire (AV), elle affichera les images et le son provenant de la source.

UTILISATION :

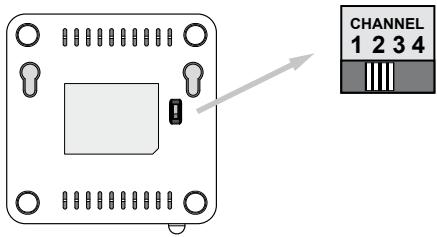

A) Afin d'éviter des interférences avec
d'autres systèmes similaires, vous pouvez
choisir entre 4 fréquences différentes :

• Canal 1:2,434 GHz
  1 1 2 3 4 1 1 2 3 4
  2 1 2 3 4 3
  1 2 3 4 4

B) La transmission peut porter jusqu'à 40 m en vision directe émetteur - récepteur. Dans une habitation, les murs atténuent le signal et réduisent la distance de transmission.

Normalement, la transmission doit sans problème supporter deux cloisons (murs ou plafond).

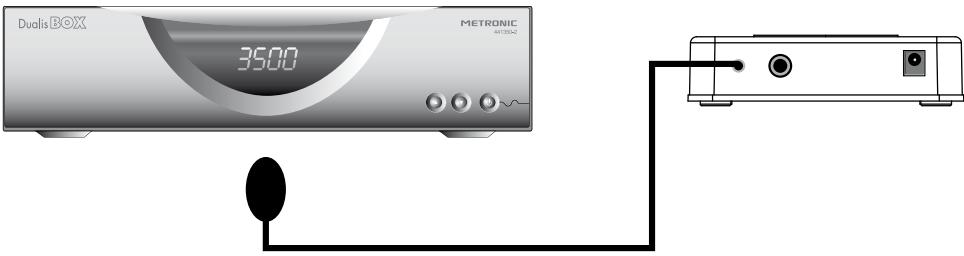

COMMANDE INFRAROUGE :

Il est possible de commander votre source depuis votre TV destinataire. Par exemple, en emportant dans votre chambre la télécommande de votre décodeur satellite, vous pouvez le piloter depuis votre chambre en dirigeant sa télécommande vers le récepteur. Il faut orienter la «souris» infrarouge de sorte que celle-ci illumine la face avant de l'appareil à commander.

EN CAS DE PROBLÈME :

• Vérifiez les cordons péritels / Jack.

L'un est spécifique pour l'émetteur (bleu), l'autre est spécifique pour le récepteur (vert).

• Vérifiez la position des interrupteurs.

Ex : pour choisir le canal 1, l'interrupteur de l'émetteur et celui du récepteur doivent être en position 1.

- Problème de commande infrarouge :

Le déport infrarouge doit être positionné à environ 10 cm devant l'appareil source que vous souhaitez commander (démodulateur, magnétoscope, terminal numérique, DVD, etc...).

- La portée du déport infrarouge est souvent inférieure à la portée de l'image. Si vous rencontrez des problèmes avec le déport infrarouge, vérifiez que ce n'est pas un problème de distance en déconnectant le récepteur du téléviseur secondaire et en rapprochant le récepteur de l'émetteur.

- Le déport infrarouge utilise une fréquence également utilisée pour certains équipements domestiques sans fil (alarme, stations météo, ...). En cas de dysfonctionnement, essayez de désactiver ces équipements pour identifier l'origine du problème.

ATTENTION : Eviter les interférences radios (micro-ondes). Cet équipement génère et utilise des ondes radio-fréquence et peut, dans certains cas, créer des perturbations et des interférences dans les communications radios.

DECLARATION DE CONFORMITE

Equipement radioélectrique

Nom :

Siège social : METRONIC

Téléphone : 33 2 47 346 346

Adresse : Node Park Touraine BP 1 TAUXIGNY

Télécopie : 33 2 47 346 310

Localité : REIGNAC CEDEX

Code Postal: 37310

Identification du produit :

• Nature : Transmetteur vidéo
• Type : Emetteur / Récepteur 2.45 GHz + 433.92 MHz
• Réf : 475361 (noir) / 475362 (blanc)
• Autres informations :

Déclare sous son entière responsabilité que le produit décrit ci-dessus est en conformité avec les exigences essentielles applicables et en particulier celles de la directive 1999/5/CE suivantes :

Article 3.1 a : EN 60065 edition 2002

Article 3.1 b : EN 301 489-1 V1.5.1

Article 3.2 : ETSI EN 300 440-2 V1.1.2

ETSI EN 300 220-2 V2.1.1

A cet effet, déclare que toutes les séries d'essais radios ont été effectués

Identification de l'organisme notifié :

- Nom : néant

- Numéro d'identification : néant

- Procédure suivie : Annexe II de la Directive

Date : 30 mai 2008

Nicolas RAZAFINJATO

Directeur Général

ASSISTANCE ET CONSEILS

Malgré le soin que nous avons avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés. N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :

Assistance technique : 0892 350 315\*

*Prix d'appel : 0,34 € TTC la minute depuis un poste fixe. du lundi au vendredi de 9h à 12h / 14h à 19h et le samedi de 9h30 à 12h30 / 14h à 18h (sauf Juillet et Août)

Vous pouvez également nous envoyer un courrier électronique à l'adresse suivante : [e-mail]

IMPORTANT : dans la partie objet de votre message, veillez à faire apparaître le mot METRONIC.

Munissez-vous des informations suivantes AVANT TOUT APPEL :

- Produit : TRANSMETTEUR SANS FIL (475361-475362)

METRONIC 475361 475362

Transmetteur : 2400 - 2483.5 MHz / 10 mW Récepteur : 433.05 - 434.79 MHz / 10 mW

FR - Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé et

à l'environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

Conformément aux obligations faites par le respect de la norme EN 60065, nous attirons votre attention sur les éléments de sécurité suivants. Il convient de ne pas obstruer les ouvertures d'aération avec des objets tels que journaux, nappes, rideaux, etc. Une distance minimale de 5 cm est requise autour de l'appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l'appareil, ou à proximité, des sources de flammes nues telles que des bougies allumées. L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.

Lorsque la prise d'alimentation est utilisée comme dispositif de déconnexion, ce dispositif doit demeurer aisément accessible.

METRONIC

CERTIFICAT DE GARANTIE

Le Transmetteur sans fil images et sons est garanti un an pièces et main d'œuvre. En cas de panne, les frais de transport aller sont à la charge du client, les frais de port retour à notre charge.

Pour être valable, le bon de garantie doit être dûment complété et retourné accompagné de la photocopie de la facture ou du ticket de caisse.

Réf. du matériel : TRANSMETTEUR SANS FIL (475361 - 475362) Date d'achat : ____

N° de série : ____

A renvoyer à SAV METRONIC, 100 rue Gilles de Gennes

NODE PARK TOURAINE

37310 TAUXIGNY

N'envoyez jamais d'appareil sans avoir au préalable obtenu un accord de retour.

Adresse/Adres: Rue du Tige 13 boîte 23

Fax.: [phone]

4040 HERSTAL (Belgique)

Référence commerciale/ Commercièle referentie: 475361 - 475362

Déclare sous son entière responsabilité que le(s) produit(s) décrit(s) ci-dessus est (sont) en conformité(s) avec les exigences essentielles applicables et en particulier celle de la directive 1999/5/CE du 9 mars 1999 conformément aux dispositions des articles 3.1 & 3.2

Fait à Herstal, le/ Gemaakt in Herstal, op 17/02/2009.
