MANUALE UTENTE TRANSMETTEUR SANS FIL METRONIC

Gli adattatori scart/Jack non sono identici. L'adattatore verde serve per il ricevitore, quello azzurro per l'emettitore.

Il trasmettitore video permette di trasmettere da una stanza all'altra senza cavo delle informazioni audio e video di qualità eccezionale.

Potete ad esempio :

• Guardare la stessa trasmissione su 2 televisori diversi senza cavo aggiuntivo.
• Usare il lettore DVD del vostro computer per guardare un film sul vostro televisore (se il vostro computer è dotato di una presa RCA e di schede audio / video).
• Guardare le trasmissioni satellitari su un secondo televisore non collegato alla parabola...

Attenzione : l'apparecchio può essere usato solo per una trasmissione audio / video all'interno della casa.

DESCRIZIONE DEL CONTENUTO :

Questo kit è completo di :

• 1 emettitore
• 1 ricevitore
• 2 alimentatori
• 2 cavi SCART/JACK
• 1 emettitore ad infrarossi

1x

Attenzione : tutti i collegamenti devono essere fatti con l'interruttore ON / OFF sulla posizione OFF

Verificare il colore azzurro delle presa scart.

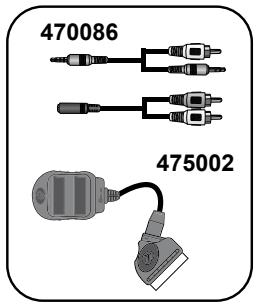

Se l'apparecchio fonte (ricevitore satellitare, videoregistratore, decodificatore, TV...) non dispone di una uscita SCART libera, dovete usare una delle due seguenti soluzioni :

• Una multipresa SCART 1 uscita – 2 ingressi (non fornita).
• Un cavo jack-RCA (non fornito).

In caso di utilizzo con un computer, è bene consultarne il manuale d'uso per garantire una buona configurazione (periferica TV).

470086 475002

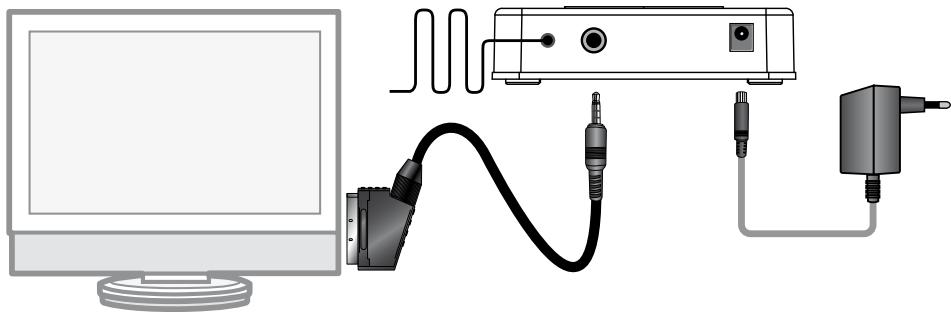

COLLEGAMENTO DEL RICEVITORE :

Attenzione : tutti i collegamenti devono essere fatti con l'interruttore ON / OFF sulla posizione OFF

Es: canale 2. Spingere il dip switch numero 2 verso il basso (nel caso avete scelto il canale 2 per l'emettitore).

Verificare il colore verde della presa scart.

Una volta collegata la presa scart, commutare il televisore in modo AV, si visualizzeranno allora le immagini provenienti dalla fonte.

ISTRUZIONI D'USO :

A) Per evitare eventuali interferenze con altri sistemi simili, potete scegliere 4 frequenze diverse :

• Canal 1:2,434 GHz
• Canal 2:2,452 GHz
• Canal 3:2,473 GHz
• Canal 4:2,410 GHz

B) La trasmissione può portare fino a 40 mt in visione diretta emettitore/ricevitore. Dentro casa le pareti e i muri indeboliscono il segnale e riducono la portata della trasmissione. In condizioni normali, il trasmettitore video può supportare 2 pareti.

Dualis BOX 3500 METRONIC 41200-2

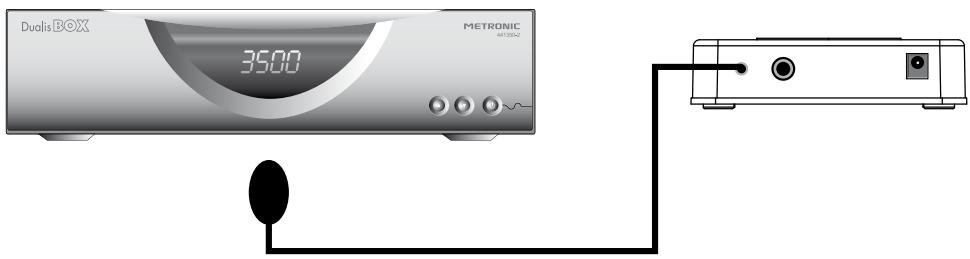

ESTENSORE DI TELECOMANDO :

E possibile comandare la fonte dal secondo televisore. Collegare il “bulbo” infrarossi all’emettitore.

E importante posizionare il bulbo DAVANTI alla fonte da comandare.

Potrete così, ad esempio, comandare il videoregistratore (che si trova in sala) dalla camera da letto!

IN CASO DI PROBLEMI :

• Verificare le prese scart/RCA. Una presa si collega all'emettitore (AZZURRO), l'altra si collega al ricevitore (VERDE).
• Verificare la posizione degli interrutori.

Es. per scegliere il canale 1, l'interrutore dell'emettitore e quello del ricevitore devono essere in posizione 1.

1 2 3 4

- Estensore di telecomando :

Posizionare il “bulbo” davanti alla fonte da comandare a 10 cm di distanza (decoder, videoregistratore, lettore DVD...).

Avvicinare il ricevitore all'emettitore.

La frequenza dell'emettitore è utilizzata anche da altri apparecchi senza fili (allarmi, stazioni meteo, telefoni cordless...). In caso di interferenze, disattivare gli apparecchi all'origine del problema.

Certificato di garanzia

ATTENZIONE: La garanzia non è valida senza lo scontrino fiscale o la fattura di acquisto.

1- L'apparecchio è garantito per dodici mesi - salvo estensione - dalla data di acquisto contro difetti di materiale e di fabbricazione.
2- Sono escluse dalla garanzia le parti estetiche, le batterie, le manopole, le parti asportabili soggette ad usura, i danni provocati da incuria, uso, installazione errata o impropria non conforme alle avvertenze riportate sul libretto di istruzioni o comunque causati da fenomeni estranei al normale funzionamento dell'apparecchio.
3- La garanzia decade qualora l'apparecchio sia stato manomesso o riparato da personale non autorizzato.
4- L'apparecchio dovrà essere fatto riparare solo presso un Centro Assistenza. Le spese e i rischi del trasporto sono a carico dell'acquirente.
5- Per garanzia si intende la sostituzione o la riparazione dei componenti riconosciuti difettosi di fabbricazione, compresa la manodopera necessaria.
6-A discrezione della LOMIT potrà essere sostituita l'intera apparecchiatura con lo stesso modello o prodotto alternativo, senza che ciò costituisca prolungamento della garanzia.
7- E' escluso il risarcimento di danni diretti o indiretti di qualsiasi natura a persone o cose per l'uso o la sospensione d'uso dell'apparecchio.

INFORMAZIONE AGLI UTENTI

ai sensi dell'art. 13 del Decreto Legislativo 25 Luglio 2005, n. 151 "Attuazione delle Direttive 2002/95/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche e elettroniche, nonchè allo smaltimento dei rifiuti"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs. n. 22/1997" (articolo 50 e seguenti del D.Lgs. n. 22/1997).

Importato da:

Metronic Italia srl

via Marconi 31

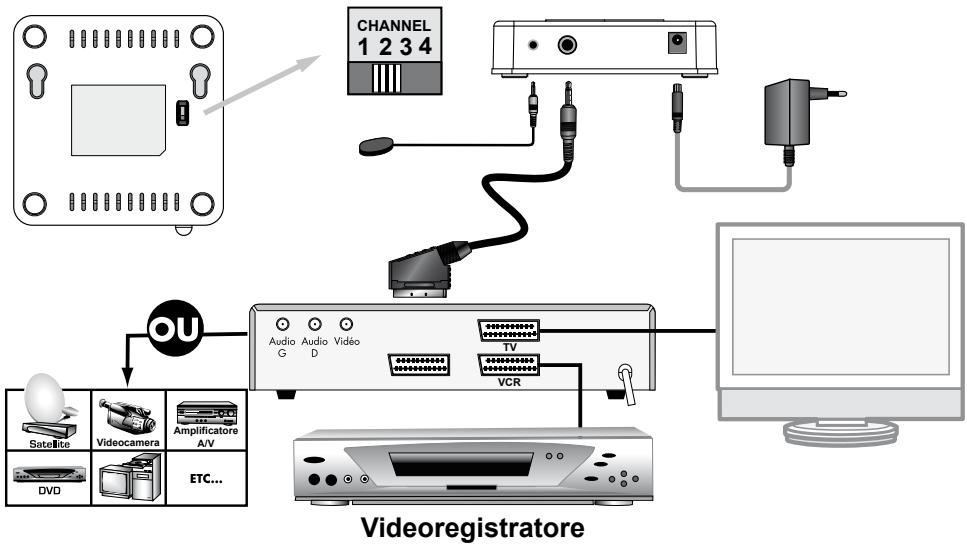

Scegliere un canale da 1 a 4
