GEBRUIKSAANWIJZING TRANSMETTEUR SANS FIL METRONIC

OPGELET : De adapters Scart/Jack zijn niet identiek. De eerste is voor de zender, de tweede is voor de ontvanger. Een code kleur

wordt gebruikt om de fouten te vermijden : de adapter met blauwe scart is voor de zender, die met groene scart is voor de ontvanger.

Dit product maakt het mogelijk om van een kamer naar de andere, draadloos, beelden en klank van uitzonderlijke kwaliteit over te brengen. U kunt bijvoorbeeld :

• dezelfde zender op 2 verschillende TV's bekijken, zonder antenne kabel.
• de DVD lezer van uw computer gebruiken om een film op uw TV te bekijken of met behulp van een digitale projector (als uw computer wordt uitgerust van een videooutput RCA en een audiokaart).
• Twee verschillende programma's op twee verschillende TV's bekijken met behulp van de videorecorder aangesloten op de eerste TV.
  • en veel andere functies...

Opgelet, het apparaat kan slechts "binnen" gebruikt worden. U kunt dus de zender uitschakelen wanneer u het videozender niet meer gebruikt.

Beschrijving van de inhoud:

Deze set bevat :

• 1 zender
• 1 ontvanger
• 2 blokken voeding
  • 2 scart/Jack snoers
• 1 infrarode zender

1x

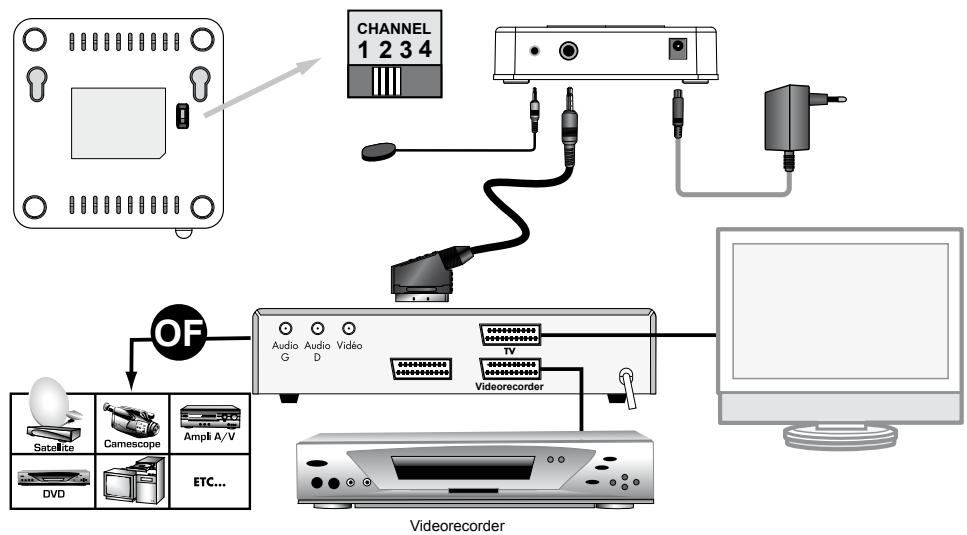

Aansluiting van de zender op het apparaat "bron":

Opgelet: alle aansluitingen moeten met de schakelaar ON/OFF op de positie OFF uitgevoerd worden.

Bijvoorbeeld: Kanaal 2

De blauwe kleur van de scart controleren.

Als het apparaat "bron" geen vrije output scart heeft, moet u gebruiken :

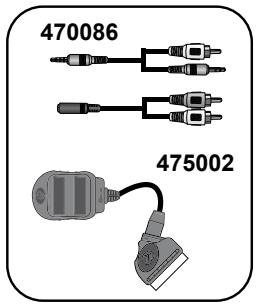

• Een verdeler scart 1 input – 2 output (Ref Metronic 475002, niet geleverd)
• Een snoer jack – 3 RCA (Ref Metronic 470086, niet geleverd)

In geval van gebruik van dit apparaat vanaf een computer, is het absoluut nodig tot de gebruiksaanwijzing Macintosh of PC van uw installatie te verwijzen om zich van de goede configuratie van laatstgenoemde (peripheriek TV) te verzekeren.

470086 475002

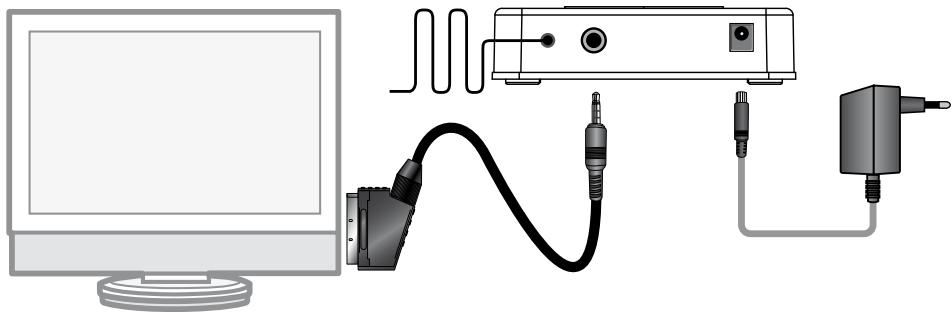

Aansluiting van de ontvanger aan het apparaat ontvanger:

Opgelet : alle aansluitingen moeten met de schakelaar ON/OFF op de positie OFF uitgevoerd worden.

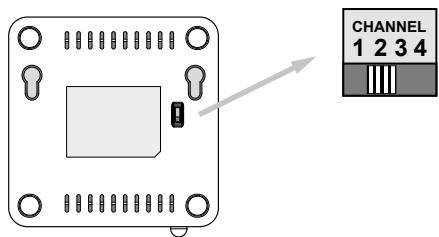

CHANNEL 1 2 3 4

Bijvoorbeeld : Kanaal 2

De groene kleur van de scart controleren.

Eens de scart aangesloten, vervangt de TV in auxiliaire (AV), zij zal de beelden en de klank afkomstig uit de bron displayen.

Gebruik :

A) Teneinde interferenties met andere gelijksoortige systemen te vermijden, kunt u tussen 4 verschillende frequenties kiezen:

• Canal 1:2,434 GHz

B) De overdracht kan tot 40m in vrije veld.

In een woning, de muren verminderen het signaal en de overdrachtafstand.

Normaal moet de overdracht zonder probleem door twee wanden verzendt worden (muren of plafond).

Dualis BOX 3500 METRONIC 41120-2

NL

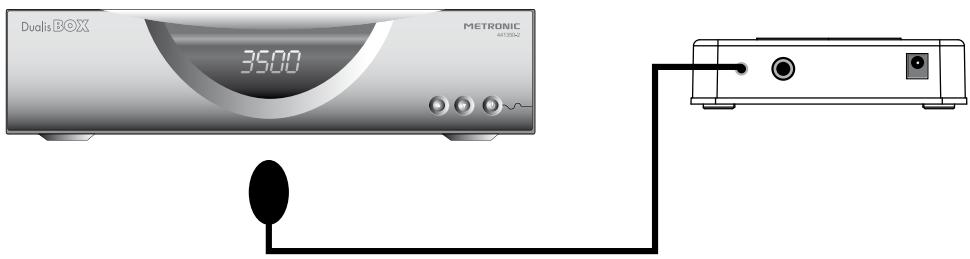

Infrarode beheer :

Het is mogelijk uw bron te beheren vanaf uw TV ontvanger. Bijvoorbeeld, door in uw kamer de afstandsbediening van uw satelliet ontvanger af te halen, kunt u het rijden sinds uw kamer door zijn afstandsbediening naar de ontvanger te leiden. Men moet de infrarode "muis" oriënteren zodat deze het voorgezicht van het te bestellen apparaat verlicht.

In geval van probleem :

• De kabels scart/Jack controleren. De eerste is specifiek voor de zender (blauw), de tweede is specifiek voor de ontvanger (groen).
• De positie van de schakelaars controleren.

Bv : Om het kanaal 1 te kiezen, moeten de schakelaar van de zender en die van de ontvanger in positie 1 zijn.

• Probleem van infrarode beheer :
  De infrarode uitzender moet om ongeveer 10 cm voor het bron apparaat dat u wilt beheren ingesteld worden (ontvanger, videorecorder, DVB-T, DVD,...).
• De reikwijdte van de infrarode uitzender is vaak lager dan de reikwijdte van het beeld. Als u problemen met de infrarode uitzender ondervindt, controleert dat het geen probleem van afstand is door de ontvanger van de ondergeschikte televisie uit te schakelen en door de ontvanger van de zender dichterbij te brengen.
• De infrarode uitzender gebruikt een frequentie die eveneens voor bepaalde draadloze huishoudelijke installaties wordt gebruikt (alarm, weer stations,...). In geval van stoornis, probeert om deze installaties te desactiveren om de oorsprong van het probleem te identificeren.

Opgelet : De radiointerferenties vermijden (microwave). Deze uitrusting creëert en gebruikt radiofrekentie golven en kan, in bepaalde gevallen, storingen en interferenties in de radio verzendingen creëren.

DECLARATION DE CONFORMITE VERKLARING VAN OVEREENSTEMMING

Identification du déclarant/ Identificatie van de aangever

Nom/Naam: BENELOM SPRL

Tél. : [phone]

Identification du produit/ Identificatie van het produkt

Désignation/ Beschrijving: Transmetteur / Audio video zender 2.45 GHz + 433.92 MHz

Verklaart onder zijn verantwoordelijkheid dat het (de) produkt(en) beschreven hier onder zijn in overeenstemming(en) met de wezenlijke vereisten van toepassing en in het bijzonder die van de richtlijn 1999/5/CE van de 9 maart 1999 volgens de dispositie van de artikelen 3.1 & 3.2

Ondanks de zorg die we besteedden aan het vervaardigen van onze producten en de realisatie van deze gebruiksaanwijzing, hebt u misschien toch problemen ondervonden.

Aarzel niet contact met ons op te nemen, onze specialisten staan klaar om u te helpen:

Van maandag tot vrijdag van 8:30u tot 12u / 13u tot 18u.

U kunt ons ook een e-mail sturen op het volgende adres : [e-mail]

BELANGRIJK : in de onderwerpregel van uw bericht moet het woord METRONIC voorkomen..

Zorg dat u de volgende informatie bij de hand heeft VOOR UW OPROEP:

- model van de apparaat : Draadloze Audio Video zender (475361 zwart of 475362 wit)

Dit logo betekent dat de buiten gebruik toestellen samen met huis vuil niet werpen. De gevaarlijke stoffen misschien erin behouden kunnen de gezondheid en milieu schade toebrengen. Laat deze toestellen door de verdeler terugnemen of meld bij uw gemeente voor de mogelijke ophaal van deze.

Volgens de norm 60065, trekken wij uw attentie op de volgende punten.

De luchtopeningen nicht bedekken met stoffen als kranten, tafellakken, gordijnen, etc. Een minimale afstand van 5cm wordt aangeraden rond het toestel om een genoege ventilatie te verzekeren. Het is aangeraden geen vuurbron zoals kaarsen naast het toestel te plaatsen. Het toestel moet in geen enkele geval in kontakt zijn met water of waterdrupels. Als de voeding stekker als schakelaar gebruikt wordt, moet deze stekker toegankelijk zijn.

Met betrekking tot omgeving en de huidige wet, de gebruikte batterijen moeten niet met de huisvuil geworpen worden. Ze moeten bij een bijzondere container afgegeven worden.

METRONIC

GARANTIECERTIFICAAT

De apparaat Draadloze Audio Video zender heeft een garantie voor onderdelen en arbeidskosten. Bij defect zijn de transportkosten heen voor rekening van de klant, de transportkosten retour zijn voor onze rekening.

Om geldig te zijn moet het garantiebewijs correct ingevuld zijn en teruggestuurd worden vergezeld van een kopie van de factuur of het kasticket.

Materiaalreferentie: Draadloze Audio Video zender (475361 zwart of 475362 wit)
